Techly IDATA HDMI-VGA2A User manual

P/N: IDATA HDMI-VGA2A
8057685306493
T
EN User's Manual
IT Manuale d’istruzione
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO
Technical features
a/v series
INPUT
OUTPUT
INPUT
OUTPUT
INPUT
OUTPUT

HDMI A TYPE TO VGA ADAPTER
WITH AUDIO CONNECTION
USER’S MANUAL
TABLE OF CONTENTS
1.0 Introduction ..................................................................................................................................................................................................................................3
2.0 Specications .......................................................................................................................................................................................................................4
3.0 Package Contents ................................................................................................................................................................................................. 4
4.0 Panel Descriptions ...............................................................................................................................................................................................4
5.0 Connection and Operation ........................................................................................................................................................ 5
6.0 Safety Precaution and maintenance .........................................................................................................6
EN - 2
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO

HDMI A TYPE TO VGA ADAPTER
WITH AUDIO CONNECTION
HDMI/VGA CONVERTER WITH AUDIO
Dear customer
Thank you for purchasing this product. For optimum performance and safety, please read these
instructions carefully before connecting, operating or adjusting this product. Please keep this manual
for future reference.
1.0 INTRODUCTION
This kind of HDMI A Type to VGA converts digital HDMI signal into analog VGA video. When you watch
movies or play games on traditional VGA monitors or projectors, this product not only can allow you to
enjoy their high definition image, but also can let you enjoy the high quality of sound.
1.1 FEATURES
This HDMI A male to VGA Adapter has many features that enable it to perform in a superior manner.
Among those features you will find:
• EasytoUse:Installinseconds,noneedofsetting.
• Conversion:ItcanconvertcompleteHDMIintoVGAvideo.
• Supports165MHz/1.65Gbpsperchannel(6.75Gbpsallchannel)bandwidthforHDMIInput.
• SupportsAnalogueVideooutputuptoUXGAand1080pwith10-bitDAC.
EN - 3EN
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO

VGA HDMI A TYPE
HDMI A TYPE TO VGA ADAPTER
WITH AUDIO CONNECTION
3.0 PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
•Mainunit•User’sManual

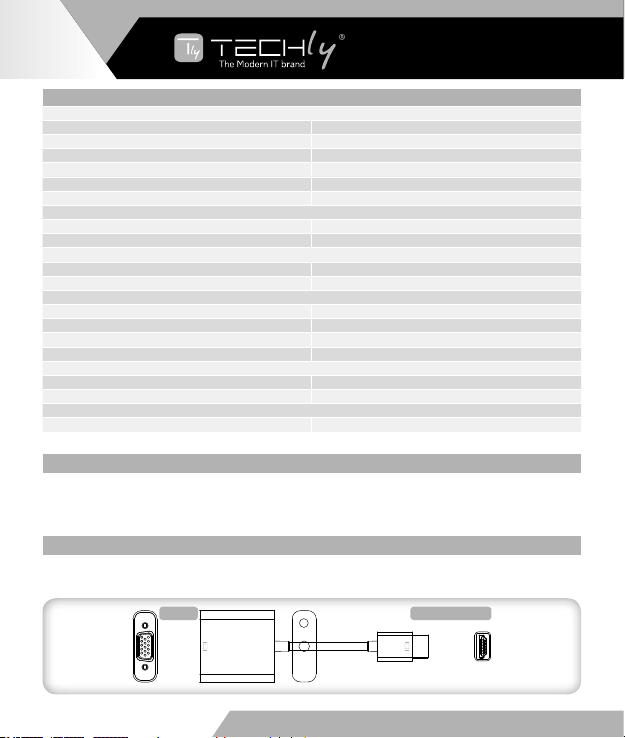

4.0 PANEL DESCRIPTIONS
Pleasestudythepaneldrawnbelowandbecomefamiliarwiththesignalinput(s),output(s)andpower
requirements.
2.0 SPECIFICATIONS
Signal Input/Output
Input Video Signal 0.5-1.0voltsp-p
Input DDC Signal 5voltsp-p(TTL)
Input connection HDMIAmale(19pin)
Output connection VGA
HDMI video input format 480p/576p/720p/1080p
VGA video output format 480p/576p/720p/1080p
Operating Frequency
Vertical Frequency Range 50/60Hz
Input Video Amplier Bandwidth 1.65Gpbs/165MHz
Mechanical
ShellSize(L×W×H) 45 x 43 x 14.5MM
Weight(Net) 28g
Environmental
Operating Temperature 0°Cto+70°C
Operating Humidity 10%to85%RH(nocondensation)
Storage Temperature -10°Cto+80°C
Storage Humidity 5%to95%RH(nocondensation)
Power Requirement
ExternalPowerSupply NO
Powerconsumption(Max) 2W
Accessories Adapter
UserManual
Note:Specicationsaresubjecttochangewithoutnotice.
EN - 4
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO

HEADSET
HOME AMPLIFIER HDMI SOURCES
DISPLAY
VGA CABLE
HDMI A MALE TO VGA ADAPTER
HDMI A TYPE TO VGA ADAPTER
WITH AUDIO CONNECTION
EN
5.0 CONNECTION AND OPERATION
Before installation, please make sure all the devices you wish to connect have been turned off.
1) ConnecttheHDMIinputofthisproducttoHDMIsource.
2) ConnecttheVGAoutputofthisproducttodisplaywithVGAinput.
3)ConnecttheHeadsetorstereovideoamplifiertotheHeadsetjack.
Note: HDMI to VGA conversion may existing the following compatibility problems
1. If the VGA port of Display doesn’t support Refresh Rate at 50HZ, the connected Display will
have no image when the HDMI Source setting at 50 Hz.
2. If the VGA port of Display doesn’t support resolution at 720p, 1080i and 1080p, the connected
Display will have no image when the HDMI Source setting at 720p, 1080i and 1080p.
3. If the VGA Display connected doesn’t support interlaced resolution, it will have no image
when the HDMI Source setting at 1080i, 480i or 567i.
Our converter fully supports the above formats. These common problems are mainly caused by
Displays not supporting these formats.

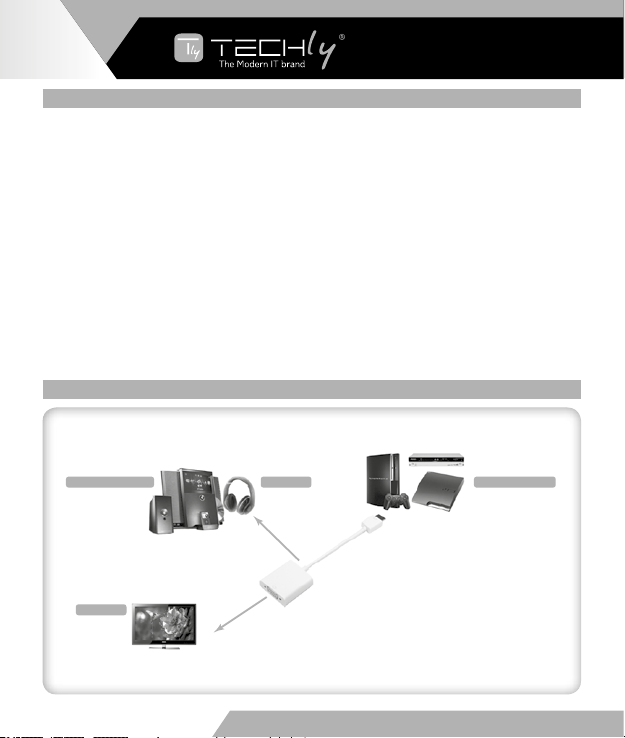

5.1 CONNECTION DIAGRAM
EN - 5EN
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO

INTENDED USE
We do not permit using the device in other ways like described in this user’s manual.
Usetheproductonlyin dryinteriorrooms.Notattending totheseregulationsandsafety
instruction might cause fatal accidents, injuries, and damages to persons and property. The
manufacturer/supplierassumesnoliability fordamagescaused byfailuretocomply with
the intended use.
6.0 SAFETY PRECAUTIONS
To reduce risk of electric shock, this product
should ONLY be opened by an authorized
technician when service is required. Disconnect
the product from mains and other equipment if a
problem should occur. Do not expose the product to water or moisture
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
Noguaranteeorliabilitycanbeacceptedforanychangesandmodificationsoftheproductordamagecaused
due to incorrect use of this product.
With the CE sign, Techly® ensures that the product is conformed to the basic European
standards and directives.
•Yourproductisnotatoyandisnotmeantforchildren,becauseitcontainssmallpartswhichcanbeswallowed
and can injure when used inappropriately!
•Pleaseinstallthesystemanddevicesattachedtoitinawaythatpersonscannotbeinjured,orobjectsnotbe
damaged for example by dropping or stumbling.
•Pleaseremovethepackingmaterials,becausechildrenmaycutthemselvesonthemwhileplaying.Furthermore,
there is a risk of swallowing and inhalation of incidentals and insulating material.
•Avoid places with high temperatures, or humidity, or places which might come into contact with water. Do
not install the product close to openings of air conditioners, or at places with an excessive amount of dust or
smoke.
•Donotinstalltheproductatplacessubjecttovibration,oroscillation
•Donotmodifyandaltertheproductandanyaccessories!Donotuseanydamagedparts.
•Keepenoughspacearoundalldevicesforagoodventilationandfreemotionandtoavoiddamages.
EN - 6
WWW.TECHLY.COM
HDMI/VGA CONVERTER
WITH AUDIO

MANUALE D'ISTRUZIONE
INDICE
1.0Introduzione................................................................................................................................................................................................................................ 8
2.0 Speciche ..........................................................................................................................................................................................................................................9
3.0Contenutodellaconfezione................................................................................................................................................... 9
4.0Descrizioneapparecchio................................................................................................................................................................. 9
5.0Collegamentoefunzionamento..........................................................................................................................10
6.0Precauzionidisicurezzaemanutenzione..........................................................................11
EN
WWW.TECHLY.COM
IT - 7
CONVERTITORE DA HDMI
A VGA CON AUDIO

CONVERTITORE DA HDMI A VGA CON AUDIO
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella
salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale
primadicollegareemettereinfunzioneilprodotto.Tenetesempreadisposizioneilpresentemanuale
perulterioriesigenzefuture.
1.0 INTRODUZIONE
Questo adattatore da HDMI a VGA con pigtail converte un segnale digitale HDMI in un segnale video
analogicoVGA. Quando si guardaun filmo si gioca utilizzandoun monitor VGA tradizionaleo un
proiettore,questoadattatorepermettenonsolodifruirediun’immagineinaltadefinizionemaanche
di audio di elevata qualità.
1.1 CARATTERISTICHE
QuestoconvertitoreHDMIhanumerosecaratteristichechegliconferisconoprestazionisuperiori.Tra
queste caratteristiche troviamo:
• Faciledausare:siinstallainpochisecondi,nonrichiedeconfigurazioni.
• Conversione:puòconvertirel’HDMIinVGAvideo.
• SupportalarghezzadibandaperingressoHDMIdi165MHz/1.65Gbpspercanale(6.75Gbpstuttii
canali).
• SupportauscitavideoanalogicafinoaUXGAe1080pcon10-bitDAC.
WWW.TECHLY.COM
IT - 8 CONVERTITORE DA HDMI
A VGA CON AUDIO

VGA HDMI A TYPE
3.0 CONTENUTO DELLA CONFEZIONE
Primadiutilizzarel’apparecchio,verificatecortesementecheleseguentipartisianoinclusenella
confezione:
•Unitàprincipale•Manualed’istruzione
2.0 SPECIFICHE
Ingresso/Uscita segnale
Ingresso segnale Video 0.5-1.0voltsp-p
Ingresso segnale DDC 5voltsp-p(TTL)
Connessione ingresso HDMIAmaschio(19pin)
Connessione uscita VGA
Formato video ingresso HDMI 480p/576p/720p/1080p
Formato video uscita VGA 480p/576p/720p/1080p
Frequenza operativa
Rangedifrequenzaverticale 50/60Hz
Larghezzadibandavideo 1.65Gpbs/165MHz
Informazioni meccaniche
Dimensioneguscio(L-A-P)x43mm 45 mm x 14.5mm
Peso(netto) 28g
Dati ambientali
Temperaturad’esercizio Da0°Ca+70°C
Umiditàd’esercizio Da10%a85%RH(senzacondensa)
Temperatura di stoccaggio Da-10°Ca+80°C
Umiditàdistoccaggio Da5%a95%RH(senzacondensa)
Alimentazione
Alimentatore esterno NO
Consumodicorrente(max) 2W
Accessori
Manualed’istruzione
Nota:Lespecichepossonoesseresoggetteacambiamentisenzapreavviso
4.0 DESCRIZIONE APPARECCHIO
Esaminateconcural’immagineriprodottaquisottoperacquisirefamiliaritàconl’ingressodelsegnale,
l’uscitaeirequisitidialimentazione
EN
WWW.TECHLY.COM
IT - 9
CONVERTITORE DA HDMI
A VGA CON AUDIO

HEADSET
HOME AMPLIFIER HDMI SOURCES
DISPLAY
VGA CABLE
HDMI A MALE TO VGA ADAPTER
5.0 COLLEGAMENTO E FUNZIONAMENTO
Primadieffettuarel’installazione,assicuratevichetutteleperiferichechedesideratecollegaresiano
spente
1) Collegarel’ingressoHDMIdelprodottoallasorgenteHDMI
2) Collegarel’uscitaVGAdelprodottoall’ingressoVGAdeldisplay
3) Collegarelecuffieol’amplificatorestereoaljackcuffie
Nota: Nella conversione da HDMI a VGA potrebbero esistere i seguenti problemi di compatibilità
1. Se la porta VGA del Display non supporta la frequenza di aggiornamento a 50HZ, il Display
collegato non avrà immagini quando la sorgente HDMI si setta a 50 Hz.
2. Se la porta VGA del Display non supporta risoluzione a 720p, 1080i e 1080p, il Display
collegato non avrà immagine quando la sorgente HDMI si setta a 720p, 1080i e 1080p.
3. Se il Display VGA connesso non supporta risoluzione interlacciata, non avrà immagine
quando la sorgente HDMI si setterà a 1080i, 480i o 567i.
Il nostro convertitore supporta completamente i formati sopra indicati. Questi problemi comuni
sono principalmente causati dai monitor che non supportano questi formati.
5.1 SCHEMA DI COLLEGAMENTO
WWW.TECHLY.COM
IT - 10 CONVERTITORE DA HDMI
A VGA CON AUDIO

USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel presente
manuale.Utilizzareilprodottosoloinluoghiinterniasciutti.Nonrispettareleistruzioniele
precauzionidisicurezzariportatenelpresentemanualepotrebbecausareincidentimortali,
lesioniedanniapersoneecose.Ilcostruttore/fornitorenonrispondedeidannirisultantida
unutilizzononconformeall’usoprevisto.
6.0 PRECAUZIONI DI SICUREZZA
Per ridurre il rischio di shock elettrico, questo
prodotto dovrebbe essere aperto SOLO da
un tecnico autorizzato quando è necessario
ripararlo.Scollegareilprodottodall’alimentazione
edaaltriapparecchisedovesseesserciunproblema.Nonesporreilprodottoadacquaoumidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche
non devono essere smaltite con i riuti domestici. Il presente prodotto deve essere
consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature
elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere
informazioniinmeritoallosmaltimentocorrettodellapresenteapparecchiatura.
Manutenzione:
Puliresoloconunpannoasciutto.Nonutilizzaresolventidetergentioabrasivi.
Garanzia:
Nonsarà accettataalcuna garanzia oresponsabilitàin relazionea cambiamenti e modifiche delprodotto oa
dannideterminatidall’usoimpropriodelprodottostesso.
Con il marchio CE, Techly® garantisce che il prodotto è conforme alle norme e direttive
europee richieste.
•Questoprodottononèungiocattoloenonèpensatoperibambini,contienepiccolopartichepotrebberovenir
ingeriteoinalateeprovocaredannisenonutilizzatocorrettamente!
•Installarel’apparecchioeleperifericheadessocollegateinmodochenonpossanoprovocaredanniapersone
e oggetti come far inciampare o causare cadute.
•Rimuoveretuttigliimballichepotrebberocausaresoffocamentosemanipolatidabambini.
•Evitarediinstallarel’apparecchioinluoghicontemperatureoumiditàeccessive,oluoghichepotrebberovenire
a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata o in luoghi che presentano
polvere o fumi eccessivi.
•Noninstallareilprodottoinluoghisoggettiavibrazioniooscillazioni.
•Nonmodificareoalterareilprodottoeisuoiaccessori!Nonutilizzarepartidanneggiate.
•Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una
maggiore libertà di movimento ed evitare danni.
EN
WWW.TECHLY.COM
IT - 11
CONVERTITORE DA HDMI
A VGA CON AUDIO

All rights reserved. All trademarks and trade names are those of their respective owners.
TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy
WWW.TECHLY.COM
