Estimado cliente:
Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
sus necesidades.
Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.
• Respete las disposiciones locales vigentes en
cuanto a instalaciones eléctricas domésticas y
evacuación de gases.
• Compruebe que la tensión y frecuencia de la
red corresponden con las indicadas en la
etiqueta situada en el interior de la campana.
• Debe ser incorporado un medio de desconexión
de la red de alimentación en la instalación fija de
acuerdo a las reglamentaciones de instalación.
NO SE PUEDE SUSTITUIR EL CABLE DE
ALIMENTACIÓN, SALVO POR UN SERVICIO
TÉCNICO AUTORIZADO.
• Una vez instalada la campana asegúrese de
que el cable de alimentación a la red no está en
contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se
utilicen para la evacuación de humos originados
por una energía distinta a la eléctrica. p.ej:
calderas, chimeneas, etc.
• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la eléctrica.
p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo de
incendio y goteo, es por ello necesario lavar el
interior de la campana y los filtros metálicos una
vez al mes como mínimo.
• La parte inferior de la campana debe situarse
como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras a
gas o mixtas. OBSERVE LAS INDICACIONES
MÍNIMAS DEL FABRICANTE DE LA
ENCIMERA.
• Nunca deje los quemadores de gas encendidos
sin un recipiente que los cubra. La grasa
acumulada en los filtros puede gotear o
inflamarse por efecto del aumento de
temperatura.
• Evite cocinar debajo de la campana si no están
colocados los filtros metálicos, p.ej. mientras se
están limpiando en el lavavajillas.
• No está permitido flamear debajo de la
campana.
• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar la
precaución cuando limpie el interior de la
campana.
• Su campana está destinada para el uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para otros
usos es bajo su responsabilidad y puede ser
peligroso. El fabricante no se responsabiliza de
los daños originados por un uso indebido del
aparato.
• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA más
cercano, usando siempre repuestos originales.
Las reparaciones o modificaciones realizadas
por personal no cualificado pueden ocasionar
daños al aparato o un mal funcionamiento,
poniendo en peligro su seguridad.
• Este aparato cumple con la Directiva europea
2002/96/CE sobre aparatos eléctricos y
electrónicos identificada como “Residuos de
Aparatos Eléctricos y Electrónicos”. La directiva
proporciona el marco general válido en todo el
ámbito de la Unión Europea para la retirada y
reutilización de los residuos de los aparatos
eléctricos y electrónicos, .
• Cuando la campana de cocina se ponga en fun-
cionamiento al mismo tiempo que otros aparatos
alimentados por una energía distinta de la
eléctrica, la salida de aire no debe ser superior
a 4Pa (4 x 10-5 bar).
In truccione de Seguridad
2
E

Indice
Página
Descripción del aparato 3
Instrucciones de uso 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 4
Accesorios suministrados 5
Instalación 5
Filtros de carbón activo 5

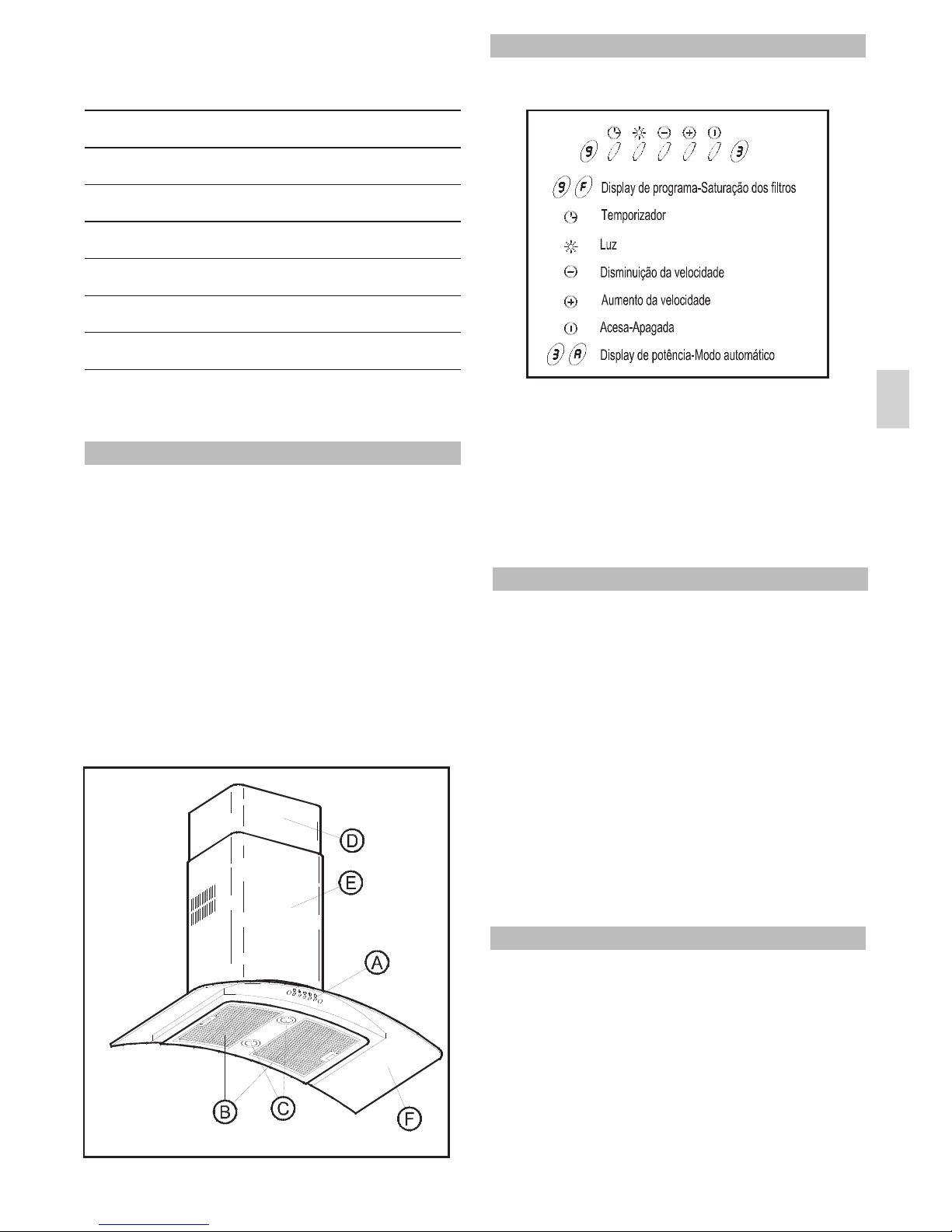

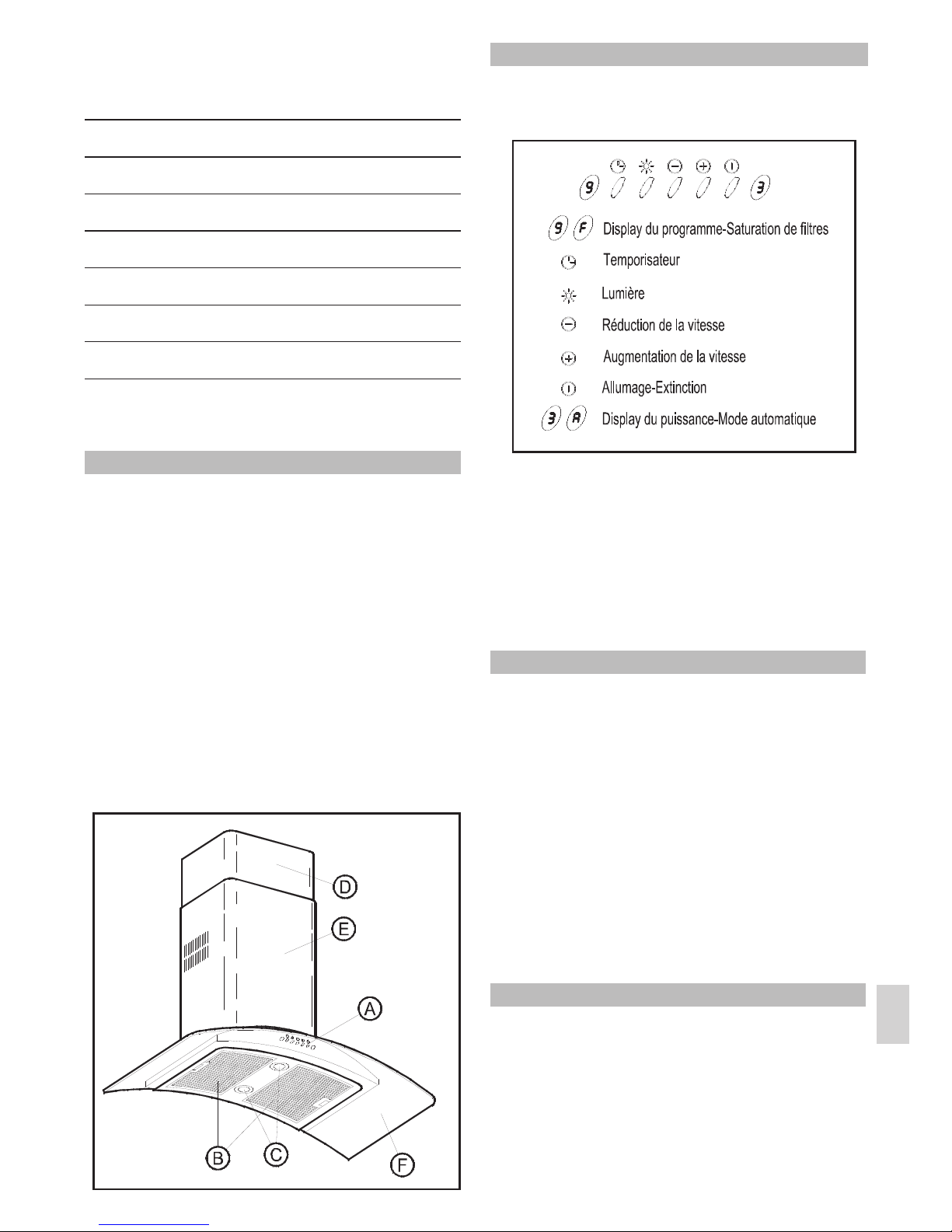

AMando electrónico programador con
botones para luz y velocidades con
DISPLAY indicativos de funciona-
miento.
BFiltros metálicos.
CLámparas - 20 W (G-4).
D, E Cubretubos, regulables en altura.
FElemento decorativo.
Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para que
el flujo de aire sea contínuo y estable al momento
de aspirar los humos.
De igual modo, mantenga la campana funcionando
unos minutos después de cocinar para el total
arrastre de humos y olores al exterior.
La campana se pondrá en marcha automática-
mente entre las 3 primeras velocidades según el
nivel de humedad detectado y se apagará
momentos después de cesar la humedad.
Para anular el modo automático seleccionar una
velocidad manualmente o apagar la campana.
El modo automático se restaurará cuando la
campana esté parada y ausente de humedad.
Para anular permanentemente el modo automatico,
pulse “Temporizador” durante al menos 5
segundos, con la campana apagada. En el “Display
de programa” aparecerá “-”.
Para restaurar de nuevo el sistema automático
repita la operación.
Proceda del modo siguiente:
1) Encienda la campana y elija la velocidad de
aspiración deseada.
2) Pulse en “Temporizador”. El “DISPLAY de
programa” comenzará a parpadear.
3) Escoja el tiempo de programación deseado
pulsando en “Aumento y Disminución de la
velocidad”. La variación es de 5 en 5 minutos
(Mín. = 5 min., máx. = 45 min.).
4) Una vez seleccionado el tiempo deseado,
vuelva a pulsar en “Temporizador” para
memorizar el programa.
Instrucciones de uso
Descripción del aparato
3
E
-
-
Accionando el mando como se indica en la figura
podrá controlar las funciones de la campana.
Programación tiempo de aspiración
Funcionamiento en modo automático “A”

4
E
5) La campana se apagará una vez transcurrido el
tiempo programado.
La velocidad intensiva “ ” se selecciona sólo
manualmente y pasará a velocidad 2 transcurridos
10 min. aprox.
Cuando el indicador de saturación de filtros se
encienda proceda a la limpieza de los mismos.
(Véase pag. 4, apdo. Limpieza de filtros).
Una vez limpios, con la campana apagada, pulse
en “Aumento y Disminucón de la velocidad”
simultáneamente durante más de 3 segundos y el
indicador se apagará.
Al realizar labores de limpieza y mantenimiento
asegúrese de cumplir las Instrucciones de
Seguridad indicadas en la página 2.
• Si su campana es de acero inoxidable, utilice
limpiadores especializados para este material
siguiendo las instrucciones del proveedor del
producto.
• En ningún caso use estropajos metálicos ni
productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no
desprenda pilosidades.
Para extraer los filtros de sus alojamientos haga
una leve presión sobre los dispositivos de
enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar dejándolos
en agua caliente y detergente neutro hasta que se
disuelva la grasa y después aclarando bajo el grifo
o utilizando productos específicos para grasa.
También se pueden limpiar en lavavajillas. En este
caso, es aconsejable colocarlos en posición vertical
para evitar que se depositen restos de comida
sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que esto
afecte a su capacidad de retención de grasas.
Una vez limpios déjelos secar libremente y poste-
riormente colóquelos en la campana.
Proceda del modo siguiente:
• Desenrosque el embellecedor del
portalámparas.
• Cambie la lámpara averiada/ fundida. La
potencia máxima de las lámparas es de 20 W
(G-4).
• Enrosque el embellecedor del portalámparas.
Limpieza de Filtros Metálicos
Limpieza del cuerpo de la campana
Limpieza y Mantenimiento
Cambio de Luces
_________________________________________________________

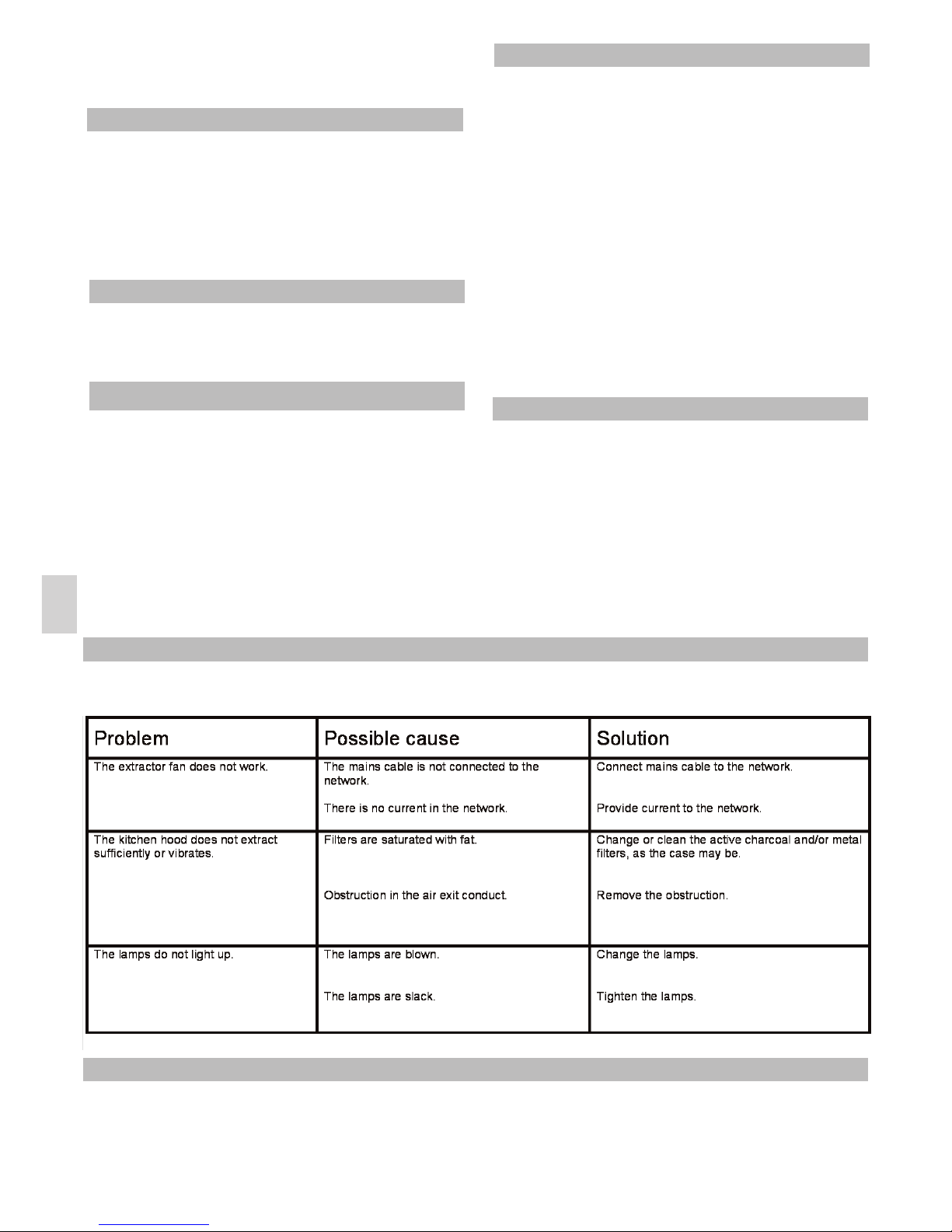

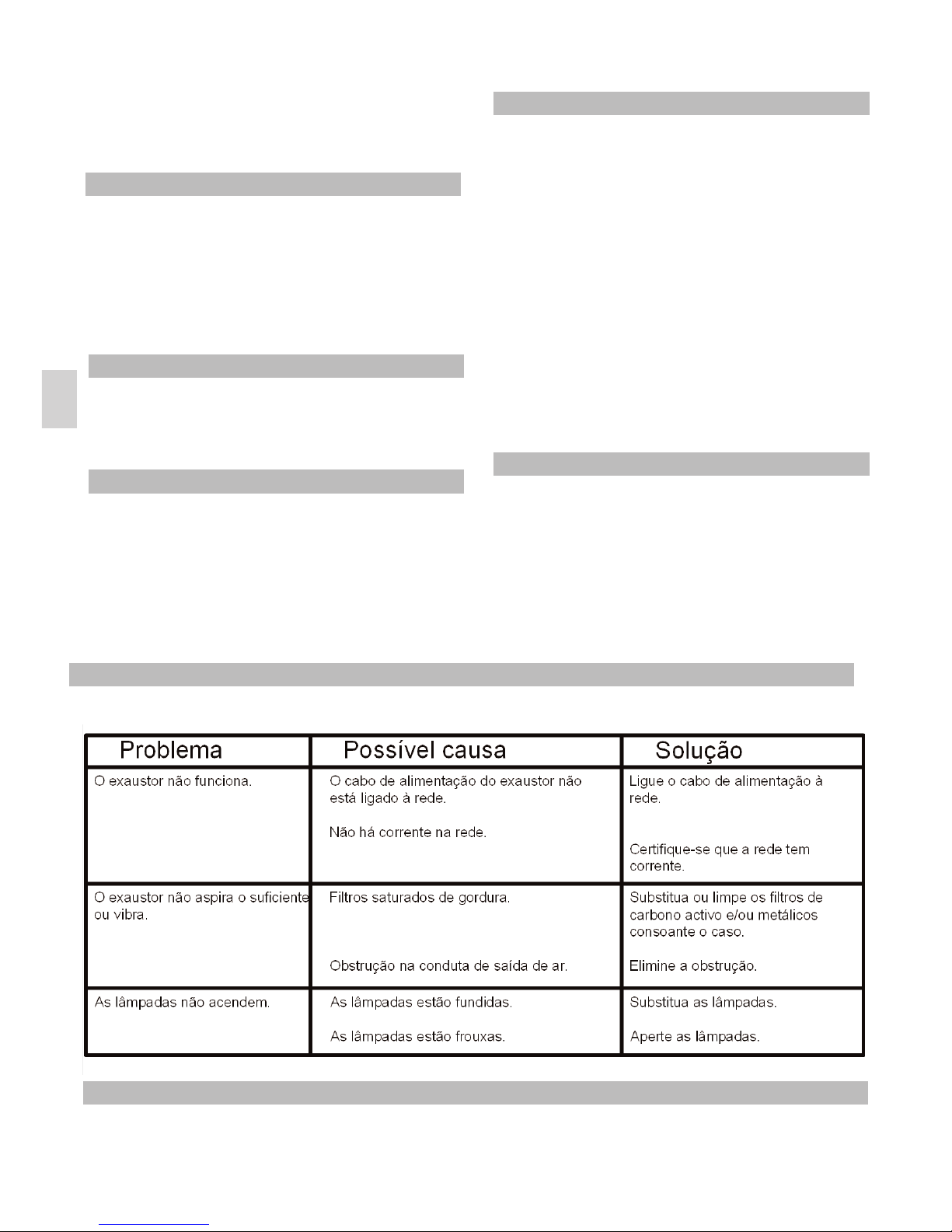

Si algo no funciona
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
TEKA INDUST IAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones
que considere necesarias sin perjudicar sus características esenciales.
Dimensiones y Características
Veáse pág. 30.
Indicador saturación de filtros “F”

1 Reducción 150/ 120 mm.
2 Soportes para cubretubo.
2 Soportes pared.
4 Tornillos M4 x 12.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
4 Tirafondos (Ø4 x 30).
2 Arandelas (Ø6,4 x Ø18).
2 Arandelas (Ø6,4 x Ø12).
2 Tornillos (Ø3,9 x 20).
2 Grapas tuerca.
Fig. 1 (Pag. 31)
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.
Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.
1) Trace y taladre en la pared los puntos para
fijar los tacos de sujeción (P) (Ø8 x 40) y (J)
(Ø6 x 30).
2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y el soporte ( ) con
los tirafondos (I) (Ø4 x 30), según fig. 1.
3) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).
4) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (A19), desplácelo
suavemente y retírelo.
5) Trace la situación de los tacos de seguridad
(R) (Ø8 x 40) a través del interior de la
campana.
6) Descuelgue la campana.
7) Taladre la pared y coloque los tacos (R) (Ø8
x 40).
8) Cuelgue la campana, apriete los tornillos
(M) (M4 x 12) con las arandelas (A3) (Ø6,4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las
arandelas (T) (Ø6,4 x Ø18).
9) Vuelva a montar el limpiafácil (A19).
Coloque los filtros metálicos.
10) Monte los cubretubos, fijando el inferior en
el soporte ( ), según detalle de la fig. 1. Eleve
el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
cubretubos.
11) Coloque las grapas (F) en el soporte (C).
12) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).
13) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.
14) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor
según sea el caso.
15) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G) (Ø3,9 x
20).
Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.
Fig. 2 (Pag. 31)
1) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (K), desplácelo
suavemente y retírelo.
2) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.
3) Vuelva a montar el limpiafácil (K). Coloque
los filtros metálicos.
4) Retire los cubretubos (E). Coloque el difusor
(C) sobre la sección de salida de aire del
motor. Vuelva a colocar los cubretubos (E).
Filtros de Carbón Activo (Opcional)
Instalación
Accesorios suministrados
5
E
