User Manual
DLV 98660 TRL
www.teka.com

2
Before using your device for the first time, please carefully read the installation and
maintenance instructions that come with it.
ENGLISH


ESPAÑOL
Por favor, antes de utilizar su aparato por primera vez, lea atentamente las
instrucciones de instalación y mantenimiento incluidas en su aparato.

3
EN
Safety Instructions
Carefully read the instructions before installing and using the
equipment. The manufacturer is not liable for improper installation
and use of the equipment that may cause injuries and damage.
Always keep the instructions at hand, so they can be easily
referred to during use.
Children and Vulnerable people safety
•This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they are
supervised by an adult or a person who is responsible for their
safety.
•Children should be supervised to ensure that they do not play
with the appliance.
•Cleaning and user maintenance shall not be made by children
without supervision.
General Safety
•There shall be adequate ventilation of the room when the range
hood is used at the same time as appliances burning gas or
other fuels (not applicable to appliances that only discharge the
air back into the room).
•Do not flambé under the range hood.
•CAUTION: Accessible parts may become hot when used with
cooking appliances.
Installation
•The electrical installation is to be set up so that the appliance
can be isolated from the mains with a minimum 3mm all-pole
contact separation. Suitable separation devices include e.g.
with current regulations.

4
•If the electrical connection is done through a plug and this
remains accessible after installation, then it is not necessary to
provide the mentioned separation device.
•The air must not be discharged into a flue that is used for
exhausting fumes from appliances burning gas or other fuels
(not applicable to appliances that only discharge the air back
into the room).
•The lower part of the extractor must be located at a minimum
height of 50 cm above the hob for electric cookers and 65 cm
for gas cookers. If the instructions of a gas cooker indicate a
greater distance these must be observed.
•Before installing the extractor consult the local rules and
regulations in force with respect to the discharge of air and
fumes.
•When the extractor is working at the same time as other non-
electrical cooking equipment, the outlet air pressure must not
exceed 4 Pa (4x10-5 bar).
•Before connecting the extractor to the mains, check that both
the voltage and the frequency conform to that shown on the
characteristics label located inside the extractor.
•To achieve optimum performance the length of the outlet hose
should not exceed 4 meters, or include more than two 90º
angles (elbows).
•Although venting to the outside is recommended, activated
carbon filter may be used to allow the gas to be returned to the
kitchen through the outlet pipe.

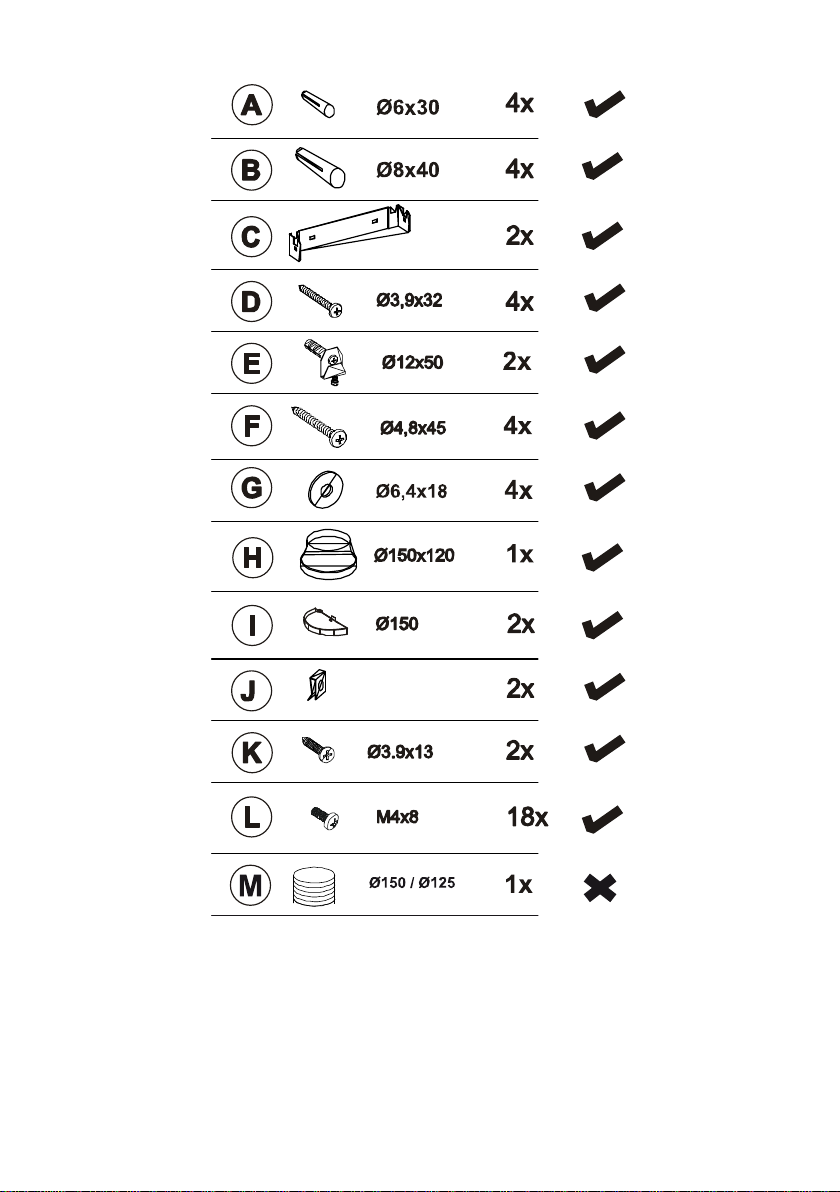

•NOTE: For more Installation information, refer to the end
of this user manual.
Cleaning
•There is a fire risk if cleaning is not carried out in accordance
with the instructions.

5
EN
•Do not allow grease to accumulate in any part of the extractor,
especially in the grease filters as this COULD PRODUCE A FIRE
RISK!
•The grease filters and the internal part of the extractor must be
cleaned at least once a month depending on how often the
extractor is used. Note that grease is deposited in the extractor
when cooking, whether it is switched on or not.
•We recommend the use of gloves and caution when cleaning
the inside of the extractor.
Repairs
•If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified persons in
order to avoid a hazard.
•Do not switch on the extractor if the supply cord is worn or has
cuts or if there are signs of deterioration around the control
panel.
•If the LED module is malfunctioning, it must be replaced by the
manufacturer, its service agent or similarly qualified persons in
order to avoid a hazard.
•If the extractor stops working or functions abnormally, unplug
it from the mains and contact the technical service.
•Please contact the nearest Qualified Technical Assistance
Service for any repairs always using original spare parts.
Repairs and modifications carried out by others could damage
the extractor or cause it to malfunction and cause safety risks.
By pressing the button shown in the figure 1,
you will be able to control the functions of the
extractor.
To achieve better extraction, we recommend
switching on the extractor a few minutes before
starting to cook (3 - 5 minutes) so that the air
flow is continuous and stable when extracting
the fumes.
Likewise, keep the extractor switched on for a
few minutes when cooking is complete to allow
all fumes and odours to be expelled.

6
1- Display
2- Timer
3- Light
4- Reduce fan speed
5- Increase fan speed
Program the working time
1) Switch on the cooker hood and choose the
required aspiration speed.
3) Select the required programming time from 1
-
4) The display will show the remaining
can only be selected manually and will be
changed automatically to the second speed
level after 7 minutes.
•on, the filters should be cleaned.
•After cleaning the filters, simultaneously
Timer Light keys for at least 3
seconds whereupon the sign will be
switched off.
Fresh Function
•The fresh function consists on activating
the motor at speed 1 for ten minutos each
hour. This function will stay active for 24h
or until it is manually turned off.
•To activate/ deactivate this function,
simultaneously push - keys.
Before carrying out any cleaning or
maintenance activities, ensure that the
extractor is disconnected from the mains.
To carry out cleaning and maintenance, follow
the Safety Instructions.
Fire risk exists in case that cleaning does not
take place according to the instructions.
Filter cleaning
To withdraw the filters from their locations,
release the anchoring points. Clean the filter,
either by putting it in the dishwasher (see notes)
or leaving it standing in hot water to simplify the
removal of grease or, if wished, by means of
special sprays (protecting the non-metallic
parts). Once clean, leave it to dry.
Attention: the cooker hood will not work until
the main filter was reinstalled.
Notes: cleaning in the dishwasher with
aggressive detergents may blacken the surface
of metallic parts, without this affecting its gas
retaining properties.
N.B. The filter must be cleaned at least once a
month depending on how often the extractor is
used. It must be remembered that grease is
deposited in the extractor when cooking,
whether it is switched on or not.
Cleaning of the extractor body
The use of warm (40ºC approx.) soapy water is
recommended. A cloth moistened in this water
is used for cleaning the extractor, paying
1
2
3
4
5

7
EN
special attention to the grids. Afterwards, dry it
using a lint-free cloth.
Note:
•Never use metallic scouring pads or
abrasive products that could damage the
surface.
•Do not use scrapers with metallic surfaces
such as knives, scissors etc.
Activated charcoal filter
•To install the charcoal filter, the motor
anchorage is made to coincide with the
anchor points of the activated charcoal
filter and turn it clockwise.
•The carbon filter lasts from three to six
months depending on the particular
conditions of use.
•The activated carbon filter can neither be
washed nor regenerated. Once it is
exhausted, it must be changed.
•To replace exhausted filters with new ones,
withdraw the old one in the reverse order
to that of installation.
Electrical characteristics:
REFER TO RATING PLATE
Before seeking technical assistance carry out the following checks first:
Defect
Possible cause
Solution
The extractor does not
work
The cable is not connected
Connect the mains cable
No current is reaching the
plug
Revise/repair the electricity circuit
The extractor does not
blow enough or
vibrates
Filter saturated with grease
Clean or substitute the filter
Outlet obstructed
Eliminate obstructions
Inadequate air conduit
Contact the installer and follow instructions of
this manual
The lamps do not light
Lamp broken
Contact the Customer Service
ILCOS D Code: DSL-9-S-500
Height above gas hob: 75 mm minimum.
NEVER PLACE THE COOKER HOOD OVER
AN EYE-LEVEL GRILL.
This appliance must be connected by a
competent person, using fixed wiring via a
DOUBLE POLE SWITCHED FUSED SPUR
OUTLET.

8
This appliance is not intended for use by young
children or infirm persons without supervision. Young children should be supervised to ensure that they do not play with the appliance.
We recommend that the appliance is
connected by a qualified electrician, who is a
member of the N.I.C.E.I.C. and who will comply
with the I.E.E. and local regulations.
Should the colour of the wires in the mains lead
for the appliance not correspond with the
coloured markings identifying the terminal in
your spur box proceed as follows:
The wire which is coloured blue must be
connected to the marked N (Neutral) or
coloured Black.
The wire which is coloured brown must be
connected to the marked L (Live) or couloured
Red
Where avialable (see installation), the wire which
is coloured yellow/green must be connected to
the marked or coloured Yellow/Green.
If the cooker hood is installed for use above a
gas appliance, then the provision vor ventilation
must be in accordance with the Gas Safety
(Installation & Use) Regulations 1984 and the
relevant Building Regulations. Detailed
recommendations are contained in the
following British Standard Codes of Practice
BS6172, BS5440 and BS6891 Current Edition.
Disposal of the packaging
The packaging bears the Green Point mark.
Dispose of all the packaging materials such
as cardboard, expanded polystyrene and
plastic wrapping in the appropriate bins. In
this way you can be sure that the packaging
materials will be re-used.
Disposal of equipment no longer used
According to European Directive 2012/19/EU
on the management of waste electrical and
electronic equipment (WEEE), home electrical
appliances should not be put into the normal
systems for disposal of solid urban waste.
Outdated appliances should be collected
separately to optimise component material
recovery and re-cycling rates and to prevent
potential harm to human health and the
environment. The symbol of a rubbish
container superimposed by a diagonal cross
should be put on all such products to remind
people of their obligation to have such items
collected separately.
Consumers should contact their local
authorities or point of sale and request
information on the appropriate places to leave
their old home electrical appliances.
Before disposing of your appliance, render it
non-usable by pulling out the power cable,
cutting this and disposing of it.

9
ES
Instrucciones de seguridad
Antes de instalar y utilizar el aparato, lea atentamente las
instrucciones facilitadas. El fabricante no se hace responsable de
los daños y lesiones causados por una instalación y uso
incorrectos. Guarde siempre las instrucciones junto con el
aparato para futuras consultas.
Seguridad de niños y personas vulnerables
•Este aparato puede ser utilizado por niños de 8 años en
adelante y por personas cuyas capacidades físicas,
sensoriales o mentales estén disminuidas o que carezcan de
la experiencia y conocimientos suficientes para manejarlo,
siempre que cuenten con la supervisión de una persona que
se responsabilice de su seguridad.
•No deje que los niños jueguen con el aparato.
•Evite que un niño lleve a cabo la limpieza y el mantenimiento
de usuario sin la supervisión adecuada.
Seguridad general
•La habitación debe disponer de ventilación adecuada si se
utiliza la campana extractora a la vez que electrodomésticos
que quemen gas u otros combustibles (no aplicable a aparatos
que solo vuelven a descargar el aire en la habitación).
•No flamear debajo de la campana.
•ATENCION: Las partes accesibles pueden calentarse cuando
se utiliza con aparatos de cocción.
Instalación
•En la instalación eléctrica se tiene que prever un dispositivo
que permita desconectar el aparato de la red en todos los
polos con una apertura de contactos de mín. 3mm. Como
dispositivos de separación apropiados se consideran, por
ejemplo, cortacircuitos automáticos, interruptores FI y

10
contactores. Esta instalación tiene que cumplir con los
reglamentos vigentes.
•Si la conexión eléctrica se hace con clavija y esta se queda
accesible después de la instalación, entonces no es necesario
prever el dispositivo de separación mencionado.
•El aire no debe descargarse a un conducto de humos utilizado
para extraer humos de aparatos que queman gas u otros
combustibles (no aplicable a aparatos que solo vuelven a
descargar el aire en la habitación).
•La parte inferior de la campana deberá colocarse a una altura
mínima de 65 cm de la encimera de gas y 50 eléctrica. Si las
instrucciones de instalación de cocinas de gas indican una
distancia superior, debe tenerse en cuenta.
•Antes de instalar esta campana consulte los Reglamentos y
Disposiciones locales vigentes respecto a la normativa vigente
de aire y humos.
•Cuando la campana de cocina se ponga en funcionamiento al
mismo tiempo que otros aparatos alimentados por una energía
distinta de la eléctrica, la presión de salida de aire no debe ser
superior a 4 Pa (4x10-5 bar).
•Antes de conectar la campana a la red eléctrica, compruebe
que la tensión y la frecuencia de la red se corresponden con la
indicada en la etiqueta de características de la campana,
situada en la parte interior de la misma.
•Para obtener un rendimiento óptimo, la longitud de la tubería
de evacuación exterior no deberá ser superior a CUATRO
metros, ni tener más de dos ángulos (codos) de 90º.
•Aunque lo recomendable es la evacuación de gases al exterior,
puede instalarse un filtro de carbón activado que permite que
los gases puedan devolverse a la cocina a través del tubo de
salida.
•NOTA: Para obtener más información sobre la instalación,
consulte el final de este manual del usuario.

11
ES
Limpieza
•Existe riesgo de incendio si la limpieza no se lleva a cabo
siguiendo las instrucciones.
•No permitir la acumulación de grasa en ninguna parte de la
campana, especialmente en el filtro. OCASIONA RIESGO DE
INCENDIO.
•La limpieza de filtros debe efectuarse, como mínimo una vez al
mes, dependiendo de la utilización de la campana. Se debe
tener en cuenta que al cocinar hay deposición de grasas en la
campana y en el filtro aunque aquella no se ponga en
funcionamiento.
•Le recomendamos usar guantes y extremar la precaución
cuando limpie el interior de la campana.
Reparación
•Si el cable eléctrico sufre algún daño, el fabricante, su servicio
técnico autorizado o un profesional tendrán que cambiarlo
para evitar riesgos.
•No ponga la campana en funcionamiento si el cable de
alimentación eléctrica está deteriorado o presenta cortes, o si
el aparato muestra síntomas de deterioros visibles en la zona
de los mandos.
•Si el módulo de LED no funciona correctamente, debe ser
reemplazado por el fabricante, su servicio técnico o personas
que dispongan de una cualificación similar para evitar riesgos.
•Si la campana deja de funcionar o lo hace de modo anormal,
desconéctela de la red y comuníquelo al Servicio de Asistencia
Técnica.
•Para cualquier reparación debe dirigirse al Servicio de
Asistencia Técnica cualificado más cercano, usando siempre
repuestos originales. Las reparaciones o modificaciones
realizadas por otro personal pueden ocasionar daños al

12
aparato o un mal funcionamiento, poniendo en peligro su
seguridad.
Pulsando el mando que indica la figura 1 podrá
controlar las funciones de la campana
Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar (entre
3 y 5 minutos) para que el flujo de aire sea
continuo y estable al momento de aspirar los
humos.
De igual modo, mantenga la campana
funcionando unos minutos después de cocinar
para el total arrastre de humos y olores al
exterior.
1- Display
2- Temporizador
3- Luz
4- Disminución de la función elegida
5- Aumento de la función elegida
Programación tiempo de aspiración
1) Encienda la campana y elija la velocidad de
aspiración deseada.
2)
3) Escoja el tiempo de programación deseado
-
en 1 minuto (Min. = 1 min., máx. = 99 min.).
4) Se visualiza el tiempo programado restante.
manualmente y pasará a velocidad 2
transcurridos 7 min.
•Cuando el indicador de saturación de
filtros se encienda, proceda a la limpieza
de los mismos.
•Después de limpiar los filtros, pulse
simultáneamente "Temporizador" y "Luz"
durante al menos 3 segundos para que la
señal sea apagada.
Función fresca
•La función fresca consiste en activar el
motor en la velocidad 1 durante diez
minutos por hora. Esta función se
mantendrá activa durante 24 horas o
hasta que sea apagado manualmente.
•Para activar/desactivar esta función,
-
.
1
2
3
4
5

13
ES
Antes de efectuar cualquier operación de
limpieza y mantenimiento, asegúrese que el
aparato está desconectado de la red.
Para realizar labores de limpieza y
mantenimiento, cumpla con las Instrucciones
de Seguridad.
Existe riesgo de incendio en caso de que la
limpieza no se efectúe conforme a las
instrucciones.
Limpieza del filtro
Para extraer los filtros de sus alojamientos
actúe sobre los dispositivos de enclavamiento.
Proceda a su limpieza, bien introduciéndolo en
el lavavajillas, (ver observaciones) o dejándolo
sumergido en agua calienteel tiempo necesario
para facilitar la eliminación de grasas, o si lo
desea, mediante el uso de sprays específicos
(protegiendo las partes no metálicas).
Finalizada la limpieza proceda a su secado.
Atención: la campana no funcionará hasta que
se vuelva a instalar el filtro principal.
Observaciones: La limpieza en lavavajillas con
detergentes agresivos, puede ennegrecer la
superficie metálica sin que afecte a su
capacidad de retención de grasas.
Atención: La limpieza de filtros debe
efectuarse, como mínimo una vez al mes,
dependiendo de la utilización de la campana.
Se debe tener en cuenta que al cocinar hay
deposición de grasas en la campana y en el
filtro, aunque aquella no se ponga en
funcionamiento.
Limpieza del cuerpo de la campana
Se recomienda la utilización de agua jabonosa,
a 40ºC aproximadamente. Se utilizará un paño
humedecido en dicha agua para la limpieza de
la campana, incidiendo especialmente en las
rendijas. Posteriormente se secará utilizando
un paño que no desprenda pilosidades.
Atención:
•No use nunca estropajos metálicos ni
productos abrasivos que puedan dañar la
superficie.
•No realice raspaduras con objetos duros,
como cuchillos, tijeras, etc.
Filtro de carbón activo
•Para colocar el filtro de carbón, se hará
coincidir el anclaje del motor con el anclaje
del filtro de carbón activado y girarlo en el
sentido horario.
•La duración del filtro de carbón activado es
de tres a seis meses, dependiendo de uso.
•El filtro de carbón activo no es lavable ni
regenerable. Una vez agotado, proceda a
la sustitución del mismo.
•Para reemplazar los filtros gastados por
otros nuevos, procederemos en sentido
inverso al de su montaje.
Características eléctricas
VER ETIQUETA DE CARACTERÍSTICAS

14
Antes de solicitar el servicio de reparaciones, haga las comprobaciones indicadas a continuación:
Defecto
Posible causa
Solución
La campana no
funciona
El cable de red no está
conectado
Conectar el cable de red
No llega tensión al enchufe
Proceder a revisar/reparar la red eléctrica
La campana no aspira
suficiente o vibra
Filtro saturado de grasa
Proceda a la limpieza o sustitución del filtro
Obstrucción del conducto de
salida de aire
Elimine las obstrucciones
Conducto de aire inadecuado
Contacte con el instalador y siga las
instrucciones de este manual
Las lámparas no
iluminan
Lámparas fundidas
Contacte el Servicio de Atención al Cliente
ILCOS D Code: DSL-9-S-500
Eliminación del embalaje
El embalaje está marcado con el Punto Verde.
Para eliminar todos los materiales de embalaje,
como el cartón, poliuretano y las películas,
utilice contenedores adecuados. Así se
garantiza la reutilización de los materiales de
embalaje.
Eliminación de aparatos fuera de uso
En base a la Norma europea 2012/19/UE de
Residuos de Aparatos Eléctricos y Electrónicos
(RAEE), los electrodomésticos viejos no
pueden ser arrojados en los contenedores
municipales habituales; tienen que ser
recogidos selectivamente para optimizar la
recuperación y reciclado de los componentes y
materiales que los constituyen, y reducir el
impacto en la salud humana y el
medioambiente.
El símbolo del cubo de basura tachado se
marca sobre todos los productos para recordar
al consumidor la obligación de separarlos para
la recogida selectiva.
El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en
relación con la correcta eliminación de su
electrodoméstico viejo.
Antes de eliminar su aparato,
inutilícelo. Tire el cable de
alimentación, córtelo y elimínelo.

15
AR





•



•
•


•


•
•

•           
      .      3 
      .     .
•             
  .
•


• 50     
        
 .    65        
             
.

16
•

•



•

•

•

•


•
•

•


•

•

•

•LED

•

•




17
AR

      
35


1






.
"".
199 "+""-"
. "H" 7.
 ""F
•"".
•      



•


•     















1
2
3
4
5

18









40












•

•

•       



.





•   

•

•    04
.
•IL COS D cod: IBB/C-40-230-E14 E14-230-28-ILCOS D cod: HSGSB/C






:
















19
AR










(WEEE)



















2012/19/EU



