Panther
Installatie-instructies























Zenders PN-TX-MD3M (PN-T13-3)
PN-TX-MD6M (PN-T13-6)
PN-TX-MD8M (PN-T13-8)
PN-TX-MD10M (PN-T13-10)


IM-PN-TX104-A01-NL
Taal: Nederlands (vertaling uit het Engels)

INHOUD
Hoofdstuk 1: KLANTINFORMATIE 3
Hoofdstuk 2: PRODUCTBESCHRIJVING 6
Voorkant zender 6
Achterkant zender 6
Technische gegevens 7
Frequentieband 7
Hoofdstuk 3: INSTALLATIEHANDLEIDING 8
Starten van de zender 8
De zender uitschakelen 8
De zender in de ontvanger registreren 8
Alle zenders uit de ontvanger wissen 8
Automatische uitschakeling 9
Load select mode 9
Radiomodus 9
Hoofdstuk 4: BATTERIJHANDLEIDING 10
Hoofdstuk 5: GARANTIE, SERVICE, REPARATIE EN ONDERHOUD 11
Hoofdstuk 6: WETTELIJKE INFORMATIE 12
Hoofdstuk 7: FREQUENTE TERMEN 13

Hoofdstuk 1: KLANTINFORMATIE
HOOFDSTUK 1: KLANTINFORMATIE

HARTELIJK DANK VOOR UW AANKOOP VAN EEN PRODUCT
VAN TELE RADIO AB

LEES ALLE INSTRUCTIES EN WAARSCHUWINGEN VOORAFGAAND AAN MONTAGE,
INSTALLATIE EN CONFIGURATIE VAN DE PRODUCTEN AANDACHTIG.

Deze instructies worden door Tele Radio AB gepubliceerd en zijn niet onderhevig aan enige garantie.
De instructies kunnen door Tele Radio AB te allen tijde en zonder nadere aankondiging worden
ingetrokken of gewijzigd. Correcties en aanvullingen worden gepubliceerd in de nieuwste versie van de
instructies.

BELANGRIJK! Deze instructies zijn bedoeld voor installateurs. De instructies die informatie bevatten
over het installeren en configureren van de radiografische afstandsbediening op de machine zijn niet
bedoeld voor de eindgebruiker. Alleen de informatie die vereist is voor de correcte bediening van de
machine met de radiografische afstandsbediening is bedoeld voor de eindgebruiker.

Op de producten van Tele Radio AB wordt garantie verleend op materiaal-, constructie- en
fabricagefouten. Tijdens de garantieperiode kan Tele Radio AB ervoor kiezen het product of de defecte
onderdelen te vervangen. Garantiewerkzaamheden dienen te worden uitgevoerd door Tele Radio AB of
door een erkend, door Tele Radio AB aangewezen servicecentrum. Neem contact op met uw Tele
Radio AB-vertegenwoordiger als u ondersteuning of service nodig hebt.

©Tele Radio AB
Datavägen 21
SE-436 32 ASKIM
ZWEDEN
Tel.: [phone]
Fax: [phone]
www.tele-radio.com
-3-

WAARSCHUWINGEN & BEPERKINGEN

WAARSCHUWING! Afstandsbedieningen van Tele Radio AB worden vaak ingebouwd in bredere
toepassingen. We raden aan om het systeem zo nodig te voorzien van een bedrade noodstop.

INSTALLEREN, AANSLUITEN EN MONTEREN
nDit product mag uitsluitend worden geïnstalleerd door gediplomeerd of bevoegd personeel.
nSchakel de aan de ontvanger gekoppelde voeding uit, voordat u de apparatuur aansluit.
nControleer of de voeding is aangesloten op de juiste aansluiting.
nOm gebruik te kunnen maken van de systeembeveiliging moeten de stoprelais in het vei-
ligheidscircuit van het te besturen object worden gebruikt.
nGebruik geen beschadigde kabels. Kabels mogen niet loshangen.
nVermijd installatie in omgevingen die worden blootgesteld aan sterke trillingen.
nPlaats de ontvanger uit de buurt van wind, vocht en vochtigheid.
nZorg dat kabelpakkingen en ontluchtingsgaten naar beneden zijn gericht, zodat er geen water
naar binnen kan dringen.

DE GEBRUIKER
nZorg ervoor dat uitsluitend bevoegd personeel toegang heeft tot de zender en de apparatuur kan
bedienen.
nZorg ervoor dat de gebruiker de instructies opvolgt.
nZorg ervoor dat de gebruiker voldoet aan de leeftijdsvereisten die in uw land van toepassing zijn
voor het bedienen van de apparatuur.
nZorg ervoor dat de gebruiker niet onder invloed van drugs, alcohol of medicatie verkeert.
nZorg ervoor dat de gebruiker de zender niet onbewaakt achterlaat.
nZorg ervoor dat de gebruiker de zender altijd uitschakelt wanneer deze niet wordt gebruikt.
nZorg ervoor dat de gebruiker altijd een duidelijk overzicht heeft van de werkomgeving.

ONDERHOUD
nGebruik de stopknop om de zender zo vaak mogelijk te starten en uit te schakelen.
nAls er foutmeldingen verschijnen, is het heel belangrijk om uit te zoeken waardoor deze worden
veroorzaakt.
nAls de stopknop mechanisch defect is, moet u onmiddellijk contact opnemen met uw ver-
tegenwoordiger voor een servicebeurt.
nNeem altijd contact op met uw vertegenwoordiger voor service en onderhoud aan uw product.
nNoteer de serienummers/ID-codes van de gebruikte ontvangers en zenders. Deze informatie
moet worden vastgelegd in het "Instellingendocument" voor uw product (te downloaden van
onze website).
nVermijd de registratie van zenders in ontvangers waarin deze niet worden gebruikt.
nBewaar de veiligheidsinstructies voor toekomstig gebruik. Download altijd de configuratie-
instructies van onze website voor de meest recente versie.

AEEA-RICHTLIJN

Dit symbool geeft aan dat buiten werking gestelde elektrische en elektronische producten
niet gemengd mogen worden met huishoudelijk afval. De Europese Unie heeft een inzamel-
en recyclingsysteem ingevoerd, waarvoor de producenten verantwoordelijk zijn. Voor een
correcte verwerking, terugwinning en recycling dient dit product naar een aangewezen
inzamelpunt gebracht te worden.

-4-

Tele Radio AB streeft ernaar het gebruik van gevaarlijke stoffen tot een minimum te beperken,
hergebruik en recycling te bevorderen en emissie naar lucht, grond of water te beperken. Zodra er een
commercieel haalbaar alternatief beschikbaar komt, streeft Tele Radio AB ernaar het gebruik van stoffen
en materialen die een gevaar betekenen voor het milieu, de gezondheid of de veiligheid te beperken of te
stoppen.
-5-

Hoofdstuk 2: PRODUCTBESCHRIJVING
HOOFDSTUK 2: PRODUCTBESCHRIJVING

VOORKANT ZENDER

PN-T13-10

PN-T13-8

PN-T13-6

PN-T13-3

123
4
123
4
123
4
123
4

1. LED 1 (rood)
2. Bovenste LED (rood, groen)
3. LED 2 (rood)
4. Knoppen

ACHTERKANT ZENDER
Model: 000000000 FCC ID: ABCD0000E IC: 0000A-B0000D
www.tele-radio.com
2
1
3
1. Aan/uit-schakelaar*
2. Clip
3. Productlabel

*De aan/uit-schakelaar op de achterkant van de zender onderbreekt de stroomtoevoer van de batterij.
Als hij in de uit-stand staat, kan de zender niet worden gestart. Als de zender per vliegtuig wordt
getransporteerd, moet de aan/uit-schakelaar in de uit-stand staan. De schakelaar mag niet worden
gebruikt als aan/uit-knop voor de zender.
-6-

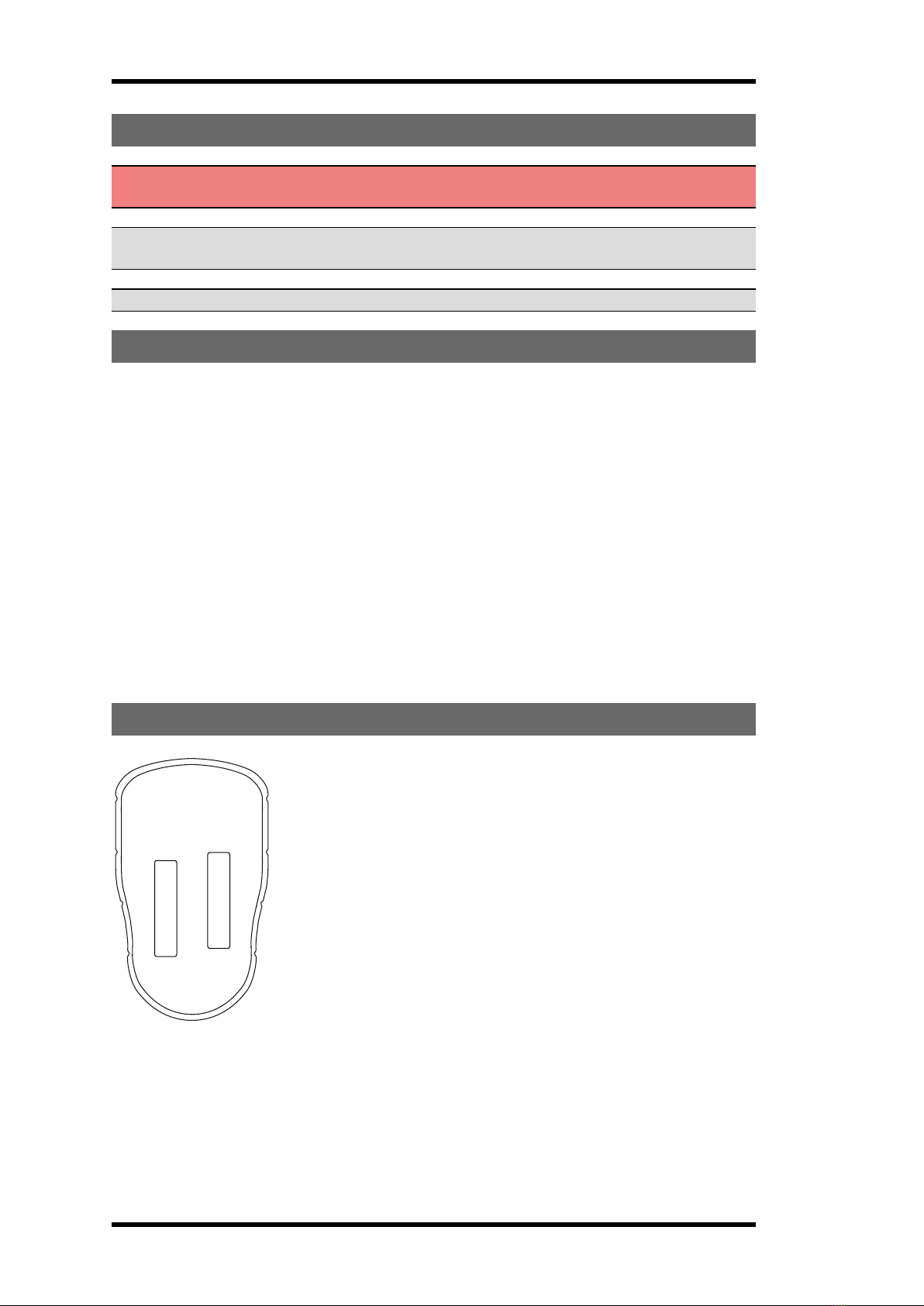

TECHNISCHE GEGEVENS

PN-T13-10 PN-T13-8 PN-T13-6 PN-T13-3
Aantal knoppen 10 x 1-staps
knoppen
8 x 1-staps
knoppen
6 x 1-staps
knoppen
3 x 1-staps
knoppen
Batterij 2 x 1,5 V AAA / LR03 Alkaline
Aan/uit-schakelaar Ja
Radiocommunicatie Simplex
Afmetingen 66 x 114 x 37,5 mm / 2,6 x 4,5 x 1,5 in
Gewicht 135 g / 0,29 lbs
Frequentieband 2405-2480 MHz
Aantal kanalen 16 (kanaal 11-26)
IP-code 67
Bedrijfstemperatuur -20 – +55 °C / -4 – +130 °F

FREQUENTIEBAND

Kanaal Frequentie
11 2405 MHz
12 2410 MHz
13 2415 MHz
14 2420 MHz
15 2425 MHz
16 2430 MHz
17 2435 MHz
18 2440 MHz
19 2445 MHz
20 2450 MHz
21 2455 MHz
22 2460 MHz
23 2465 MHz
24 2470 MHz
25 2475 MHz
26 2480 MHz
-7-

Hoofdstuk 3: INSTALLATIEHANDLEIDING
HOOFDSTUK 3: INSTALLATIEHANDLEIDING

STARTEN VAN DE ZENDER

1. Start de zender door een willekeurige knop op de zender in te drukken.
De bovenste LED gaat branden (groen als de batterijcapaciteit goed is, rood als de batterij opge-
laden moet worden).

DE ZENDER UITSCHAKELEN

1. De zender schakelt zichzelf uit als er geen knop op de zender wordt ingedrukt.

DE ZENDER IN DE ONTVANGER REGISTREREN

WAARSCHUWING! Zorg ervoor dat alleen zenders die u wilt gebruiken geregistreerd staan in de
ontvangers.

LETOP! Om een radioverbinding tussen de zender en de ontvanger tot stand te brengen, moeten beide
eenheden in dezelfde radiomodus staan.

1. Druk op de 'Function'-knop van de ontvanger.
De functie-LED gaat branden (rood).
2. Druk op de 'Select'-knop van de ontvanger.
De relais-LED's gaan branden (rood).
3. Druk op knoppen 1 en 2. Ingedrukt houden.
De relais-LED's gaan branden (rood). De relais-LED's knipperen 2 keer (rood).
4. Laat knoppen 1 en 2 los.
De relais-LED's knipperen 1 keer (rood).
De zender is geregistreerd.

Als binnen ca. 10 seconden geen zender werd gevonden, gaat de ontvanger terug naar normale
werking.

ALLE ZENDERS UIT DE ONTVANGER WISSEN

1. Druk op de 'Function'-knop van de ontvanger.
De functie-LED gaat branden (rood).
2. Druk op de 'Select'-knop van de ontvanger. Ingedrukt houden (minimaal 4 seconden).
Alle relais-LED's gaan branden (rood). Alle relais-LED's gaan uit.
3. Laat de 'Select'-knop van de ontvanger los.
Alle zenders worden gewist uit de ontvanger.

Als de functie-LED knippert (rood), zijn er nog één of meer zenders geregistreerd in de ontvanger.
-8-

AUTOMATISCHE UITSCHAKELING

LETOP! Alleen voor continue radiomodus.

LETOP! U kunt de automatische uitschakeltijd van de zender niet wijzigen. Neem contact op met uw
vertegenwoordiger voor ondersteuning.

Met een automatische uitschakeling kan batterijcapaciteit worden uitgespaard, door de zender na een
vooringestelde periode van inactiviteit automatisch uit te schakelen.

De automatische uitschakeltijd van de zender is standaard ingesteld op 3 minuten.

LOAD SELECT MODE

LETOP! U kunt de Load select mode niet wijzigen vanaf de zender. Neem contact op met uw
vertegenwoordiger voor ondersteuning.

De Load select mode is standaard gedeactiveerd (Load select mode 0).

RADIOMODUS

LETOP! U kunt de Radiomodus niet wijzigen vanaf de zender. Neem contact op met uw
vertegenwoordiger voor ondersteuning.

LETOP! Om een radioverbinding tussen de zender en de ontvanger tot stand te brengen, moeten beide
eenheden in dezelfde radiomodus staan.

Deze zender staat standaard in de niet continue radiomodus. De zender begint met zenden zodra de
batterijen zijn geplaatst en er op een knop van de zender wordt gedrukt. De zender stopt met zenden
wanneer alle zenderknoppen worden losgelaten.

Let op: sommige functies zijn alleen beschikbaar als de producten continu zenden. Deze functies zijn als
volgt gemerkt: "Alleen voor continue radiomodus".
-9-

Hoofdstuk 4: BATTERIJHANDLEIDING
HOOFDSTUK 4: BATTERIJHANDLEIDING

WAARSCHUWING! Laad de batterijen niet weer op. Bij pogingen tot opladen kunnen breuken of
lekkages van gevaarlijke vloeistoffen ontstaan waardoor de apparatuur gaat corroderen.

LETOP! Elektronica en batterijen moeten fysiek worden gescheiden voorafgaand aan het afdanken. Let
erop dat elektronica of batterijen niet in het huishoudelijk afval worden afgedankt.

LETOP! Als er nog ca. 10% batterijcapaciteit over is, licht de bovenste LED rood op.

VOORZORGSMAATREGELEN VOOR BATTERIJEN

Let op de volgende algemene waarschuwingen voor het gebruik van batterijen:
nOmdat batterijen brandbare stoffen zoals lithium of andere organische oplosmiddelen bevatten,
kunnen ze verhitting, breuken of ontbranding veroorzaken.
nEr bestaat explosiegevaar als de batterij wordt vervangen door een onjuist type batterij.
nBatterijen niet kortsluiten, demonteren, vervormen of verhitten.
nProbeer een zichtbaar beschadigde of bevroren batterij nooit op te laden.
nHoud batterijen buiten het bereik van kleine kinderen. Als een kind een batterij inslikt, onmid-
dellijk een arts raadplegen.
nVermijd directe soldering op batterijen.
nIsoleer de + en - polen van batterijen met isolatie-/afdektape wanneer u batterijen afdankt. Plaats
meerdere batterijen niet in dezelfde plastic zak.
nWanneer batterijen niet op de juiste manier worden afgevoerd, kunnen ze worden kortgesloten,
waardoor ze heet kunnen worden of kunnen barsten of ontbranden.
nOpbergen op een koele plaats. Stel batterijen niet bloot aan direct zonlicht, hoge temperaturen
of een hoge luchtvochtigheid.
nGooi batterijen niet op het vuur.

BATTERIJEN VERVANGEN

+
+
-
-
Type batterij: 2 x 1,5V AAA / LR03 Alkaline
1. Verwijder de achterkant van de zender door de 5 schroeven los
te draaien.
2. Vervang de 2 x 1,5 V AAA-batterijen. Gebruik voor optimale
prestaties alkaline batterijen.
3. Schroef de achterkant van de zender terug vast op zijn plaats.
-10 -

Hoofdstuk 5: GARANTIE, SERVICE, REPARATIE EN ONDERHOUD
HOOFDSTUK 5: GARANTIE, SERVICE, REPARATIE EN
ONDERHOUD

Op de producten van Tele Radio AB wordt garantie verleend op materiaal-, constructie- en
fabricagefouten. Tijdens de garantieperiode kan Tele Radio AB ervoor kiezen het product of de defecte
onderdelen te vervangen. Garantiewerkzaamheden dienen te worden uitgevoerd door Tele Radio AB of
door een erkend, door Tele Radio AB aangewezen servicecentrum.

De volgende zaken worden niet gedekt door de garantie:
nDefecten als gevolg van normale slijtage
nOnderdelen die als verbruiksartikel worden gebruikt
nProducten die onderworpen zijn aan onbevoegde aanpassingen
nDefecten die zijn veroorzaakt door incorrecte installatie of onjuist gebruik
nVocht- en waterschade

Onderhoud:
nReparaties en onderhoud moeten worden uitgevoerd door gekwalificeerd personeel.
nGebruik alleen door Tele Radio AB verstrekte reserveonderdelen.
nNeem contact op met uw vertegenwoordiger als u service of andere ondersteuning nodig hebt.
nBewaar het product in een droge, schone omgeving.
nHoud contactpunten en antennes schoon
nNeem stof af met een iets vochtige, schone doek.

WAARSCHUWING! Gebruik nooit schoonmaakmiddelen of water onder hoge druk.
-11 -

Hoofdstuk 6: WETTELIJKE INFORMATIE
HOOFDSTUK 6: WETTELIJKE INFORMATIE

CE-MARKERING

Dit product voldoet aan de essentiële vereisten van richtlijn 1995/5/EG van het Europese Parlement en
van de Raad. De meest recente versie van de Verklaring van overeenstemming kan worden gedownload
van de website van Tele Radio AB.

FCC STATEMENT

This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

–Reorient or relocate the receiving antenna.
–Increase the separation between the equipment and receiver.
–Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
–Consult the dealer or an experienced radio/TV technician for help.


IC STATEMENT

This product complies with Industry Canada's licence-exempt RSSs. Operation is subject to the
following two conditions:
(1) This device may not cause interference;and
(2) This device must accept any interference, including interference that may cause undesired operation
of device.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitationest autorisée aux deux conditions suivantes :(1) l'appareil ne doit pas produire
de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si
le brouillage est susceptible d'en compromettre le fonctionnement.
-12 -

Hoofdstuk 7: FREQUENTE TERMEN
HOOFDSTUK 7: FREQUENTE TERMEN

Configuratie-id Numerieke code opgeslagen in de zender en de ontvanger. De ontvanger kan alleen
bestuurd worden door een zender met de juiste configuratie-id.
 
Continue radio-
modus
In de continue radiomodus zendt de zender continu wanneer deze is ingeschakeld.
 
Aangepast id Numerieke code opgeslagen in de zender, die wordt gebruikt ter vervanging van de
unieke id-code. Een of meerdere zenders kunnen worden geconfigureerd met het-
zelfde aangepaste id, en de ontvanger zal ze herkennen als dezelfde zender.
 
Niet con-
tinue/continue
radiomodus
In de niet continue radiomodus zendt de zender wanneer deze is ingeschakeld en
een knop wordt ingedrukt. De zender stopt met zenden wanneer alle knoppen
worden losgelaten.
 
Functierelais Standaardrelais, bestuurd door de knoppen op de zender.
 
Prioriteitsinstelling Voorkomt de werking van een onderdeel wanneer een ander onderdeel op een
bepaalde wijze in werking is.
 
Houdcontact Het relais wordt geactiveerd telkens als u een knop indrukt en blijft actief totdat
deze knop opnieuw wordt ingedrukt.
 
Load select mode In de zender zijn een of meerdere Load select modes opgeslagen. De activering van
een specifieke Load select mode resulteert in een groep voorgeselecteerde relais op
de ontvanger, die kunnen worden bestuurd via de zender.
 
Pulse contact Het relais is alleen actief terwijl er een knop wordt ingedrukt op de zender. Als de
knop wordt losgelaten, is het relais niet langer actief.
 
Aan-relais Relais dat actief is wanneer de ontvanger in werking is en een radioverbinding tot
stand is gebracht, ongeacht of er enige andere relais actief zijn.
 
Operating mode In de zender zijn een of meerdere operating modes opgeslagen. Elke operating mode
beschrijft welke relais op de ontvanger bestuurd worden wanneer specifieke knop-
pen op de zender worden ingedrukt.
 
Vervangings-id
(Replace ID)
Numerieke code die wordt gebruikt voor de identificatie van de zender tijdens de
Vervangingsprocedure.
 
Stoprelais Veiligheidsgerelateerd relais dat wordt bestuurd door de noodstop op de ontvanger.
Voor de onderbreking van de stroomtoevoer naar een veiligheidstoepassing die
wordt bestuurd door de ontvanger.
 
Werkrelais Relais dat actief is wanneer (een) ander(e) relais op de ontvanger actief is/zijn.
 
Nulpositiecontrole Veiligheidsfunctie die ervoor zorgt dat mogelijk actieve knoppen/joysticks na het
opstarten of verloren/gevonden radioverbindingen zich in de nulpositie bevinden
voor het systeem kan worden gebruikt, om onvoorziene bewegingen van het
bestuurde object te voorkomen.
-13 -

Deze installatie-instructies kunnen worden gewijzigd zonder kennisgeving vooraf.
Download de meest recente installatie-instructies op www.tele-radio.com

Panther
Installation instructions
IM-PN-TX104-A04-EN
Language: English (original)
PN-T13-3
PN-T13-4
PN-T13-6
PN-T13-8
PN-T13-10
Transmitters

CONTENTS
CHAPTER 1: CUSTOMER INFORMATION 3
Thank you for purchasing a TeleRadioAB product 3
About this document 4
Warnings & restrictions 4
CHAPTER 2: PRODUCT DESCRIPTION 6
Transmitter front 6
Transmitter back 7
Technical data 7
Frequency band 8
CHAPTER 3: OPERATION 9
Register the transmitter in the receiver 9
Start the transmitter 9
Switch the transmitter off 9
CHAPTER 4: CONFIGURATION SETTINGS 10
Radio mode 10
Automatic shutdown 10
Erase all transmitters from the receiver 10
Load select mode 10
CHAPTER 5: BATTERY GUIDE 11
Battery precautions 11
Battery information 12
Change batteries 12
CHAPTER 6: GUARANTEE, SERVICE, REPAIRS AND MAINTENANCE 13
CHAPTER 7: REGULATORY INFORMATION 14
CE marking 14
WEEE directive 14
FCCstatement 14
IC Statement 15
ANNEX A: FREQUENT TERMS 16

CHAPTER 1: CUSTOMER INFORMATION
THANK YOU FOR PURCHASING A TELE RADIO AB PRODUCT
Read all instructions and warnings carefully before mounting, installing and
configuring the products.
These instructions have been published by Tele Radio AB and are not subject to any guarantee. The
instructions may be withdrawn or revised by Tele Radio AB at any time and without further notice.
Corrections and additions will be added to the latest version of the instructions. Always download the
installation instructions from our website, www.tele-radio.com, for the latest available version. Keep the
safety instructions for future reference.
IMPORTANT! These instructions are intended for installers. The instructions
containing information about the installation and configuration of the radio remote
control unit on the machine are not intended to be passed on to the end user. Only
information that is needed to operate the machine correctly by radio remote control may be passed on
to the end user.
Tele Radio AB remote controls are often built into wider applications. Always refer to the applicable
local regulations for installation and safety requirements relating to cranes, hoists or other material
handling and/or lifting equipments using Tele Radio AB products, e.g.:
napplicable local and industrial standards and requirements,
napplicable occupational health and safety regulations,
napplicable safety rules and procedures for the factory where the equipment is being used,
nuser and safety manuals or instructions of the manufacturer of the equipment where Tele Radio
AB remote control systems are installed.
Tele Radio AB instructions do not include or address the specific instructions and safety warnings of the
end product manufacturer.
For battery precautions, see "Battery precautions" on page11.
Tele Radio AB products are covered by a guarantee/warranty against material, construction or
manufacturing faults, see "GUARANTEE, SERVICE, REPAIRS AND MAINTENANCE" on page13
©Tele Radio AB
Datavägen 21
SE-436 32 ASKIM
SWEDEN
Tel: [phone]
www.tele-radio.com
- 3 -

ABOUT THIS DOCUMENT
Every care has been taken in the preparation of this manual. Please inform Tele Radio AB of any
inaccuracies or omissions.
These installation instructions cover general safety issues, main technical specifications, standard
installation, configuration and operating instructions, general troubleshooting and battery information.
Images shown in this document are for illustrative purposes only.
Term and symbol definitions
The capitalized terms and symbol used herein shall have the following meaning:
nWARNING! indicates a hazardous situation which, if not avoided, could result in death or
serious injury.
nCAUTION! indicates a hazardous situation which, if not avoided, will result in minor or
moderate injury.
nIMPORTANT! is used for information that requires special consideration.
nNOTE! is used to address practices not related to physical injury.
This symbol is used to call attention to safety messages that would be assigned the signal words
"WARNING"or "CAUTION".
WARNINGS & RESTRICTIONS
Carefully read through the following safety instructions before proceeding
with the installation, configuration, operation or maintenance of the product.
Failure to follow these warnings could result in serious injury and property
damage.
Installing, connecting and mounting
nThis radio system must not be used in areas where there is a risk of explosion.
nTele Radio AB remote controls are often built into wider applications. Those systems
should be equipped with:
na wired emergency stop where necessary.
na brake.
nan audible or visual warning signal.
nAlways switch off all electrical power from the equipment before installation procedure.
nOnly licensed or qualified personnel should be permitted to install the product.
nTo utilize the safety of the system, use the stop relays in the safety circuitry of the object
that you want to control.
nWhen the equipment controlled by the receiver's standard relays is connected via the
stop relays, make sure that the maximum current through the stop relays is still within
the specifications. Contact your representative for assistance.
nAvoid registering transmitters in receivers where they are not being used.

- 4 -

Operation
nOnly qualified personnel should be permitted to access the transmitter and operate the
equipment.
nMake sure that the user satisfies the age requirements in your country for operating the
equipment.
nMake sure that the user is not under the influence of drugs, alcohol and medications.
nMake sure that the user knows and follows operating and maintenance instructions as
well as all applicable safety procedures and requirements.
nThe user should:
nalways test the transmitter stop button before operating it. Press the stop button
then twist and pull it out. This test should be done on each shift, without a load.
nnever use a transmitter if the stop button is mechanically damaged. Contact your
supervisor/representative for service immediately.
nnever let the transmitter unattended.
nalways switch the transmitter off when not in use. Store in a safe place.
nkeep a clear view of the work area at all times.
Maintenance
nKeep the safety instructions for future reference. Always download the configuration instruc-
tions from our website for the latest available version.
nAlways contact your representative for service and maintenance work on the product.
nWrite down the serial numbers/ ID codes of the receivers and transmitters used. This inform-
ation should be recorded in the “Settings document” for your product (can be downloaded from
www.tele-radio.com).
nIf error messages are shown, it is very important to find out what caused them. Contact your rep-
resentative for help.
nThe functionality of the stop button should be tested at least after every 200 hours’ use. Test the
stop button by pressing it and pulling it out.
nIf the stop button is mechanically damaged, do not use the transmitter. Contact your rep-
resentative for service immediately.
nBefore maintenance intervention on any remote controlled equipments:
nalways remove all electrical power from the equipment.
nalways follow lockout procedures.
- 5 -

CHAPTER 2: PRODUCT DESCRIPTION
TRANSMITTER FRONT
NOTE! Performing a “factory reset” of the unit will return the settings to the factory defaults and all
button remapping will be lost.
PN-T13-10 PN-T13-8
123
6
5
4
7
12 13
10
8
9
11
123
6
5
4
7
10
8
9
11
PN-T13-6 PN-T13-4
123
6
5
4
7
8
9
123
5
4
67**
*
PN-T13-3 
123
6
5
4

1. LED 1 (red)
2. Top LED (red, green)
3. LED 2 (red)
4. Button 1
5. Button 2
6. Button 3
7. Button 4
8. Button 5
9. Button 6
10. Button 7
11. Button 8
12. Button 9
13. Button 10
* On PN-T13-4, the default buttons 3, 4 and 6 have been remapped to work as buttons 2, 3 and 4.
Contact your representative for more details.
- 6 -
