Teleco TVPLR868AC2 User manual

230VAC CONTROL UNIT WITH RADIO RECEIVER TO CONTROL TWO 230VAC MOTORS FOR
ADJUSTABLE & RETRACTABLE LOUVRES
Inputs for rain, wind
and temperature
(for ice) sensors.
Combination of rain
and temperature
sensors to detect
snow.
LED CARD (optional) to control the
1-colour, RGB or RGBW 12/24Vdc
LED lights.
Product code
EN
TVPLR868AC2 (h = 74mm, 868.3MHz) TVPLR868AC2B (h = 50mm, 868.3MHz)
TVPLR916AC2 (h = 74mm, 916MHz) TVPLR916AC2B (h = 50mm, 916MHz)
MOTOR 1: to adjust the angle. It is possible only when the
louvre is totally extended (the closing limit-switch of motor 2
is reached).
MOTOR 2: to pack the louvres. It is possible only when the
slats are at maximum angle (the opening limit-switch of motor
1 is reached).
TELECO AUTOMATION SRL
Via dell’Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
DOC.: T695.05_EN
TVPLRXXXAC2-AC2B DATE: 28/10/18
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights

2
INDEX
1 Connections, adjustments and control unit warnings -------------------- page 3
2 TRANSMITTERS --------------------------------------------------------------------- pages 4 - 5
2.1 Memorization of 7-ch transmitter
2.2 Deletion of 7-ch transmitter
2.3 Remote memorization
2.4 Remote deletion
3 MOTOR CONFIGURATION ----------------------------------------------------------- pages 5 - 6
4 SENSORS ------------------------------------------------------------------------------- pages 7 - 9
4.1 WIND sensor
4.2 SNOW condition
4.3 TEMPERATURE sensor
4.4 RAIN sensor
4.5 Modication of the alarm automatic angles
5 FURTHER DETAILS ----------------------------------------------------------- page 10
5.1 Troubleshooting (what to do IF...)
5.2 Replacing the control unit
6 Technical specications ----------------------------------------------------------- page 11

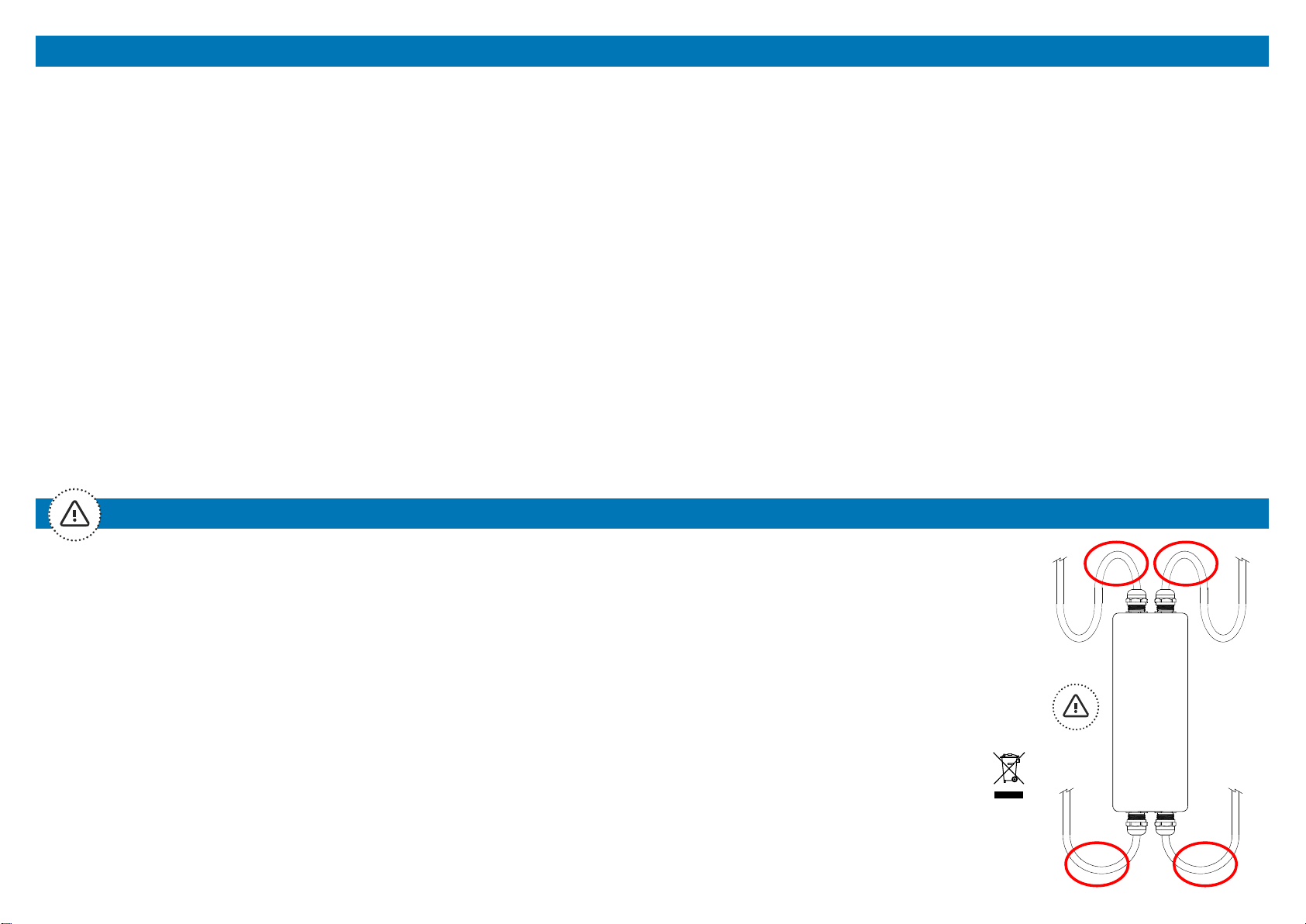

WARNINGS
The product at issue must be installed, commissioned and maintained only by licensed and authorised people, respecting the laws concerning
the automatic covers. All the connections must be rated for a single-phase 230V~ power supply. For the disconnection from the power line, use
an all-pole switch with contacts having a dimension of at least 3,5mm. Only suitable materials for the connections must be used to guarantee
insulation that complies with current standards on the subject of electrical safety. The receiver only carries out movement commands and all safety
devices required by the system must be arranged separately. Before the connection to the power supply make sure that the sensors and motors are
correctly connected. A faulty connection of the motors (polarity inversion) could damage them together with the connected mechanical elements.
PRODUCT DISPOSAL: at the end of this product’s useful life, it must not be disposed of as domestic waste, but must be taken to a collection
centre for waste electrical and electronic equipment. To prevent inltration of water, wire the product as follows:
The manufacturer, Teleco Automation s.r.l, declares that the type of radio equipment is compliant with Directive 2014/53 / EU. The full text of the EU
compliance declaration is available at the following Internet address: www.telecoautomation.com/ceIn the view of a constant development of their
products, the manufacturer reserves the right for changing technical data and features without prior notice. INFORMATION TO USERS under art.
14 of the 2012/19/EU DIRECTIVE OF THE EUROPEAN PARLIAMENT AND COUNCIL of 4 July 2012 on waste electrical and electronic equipment
(WEEE). The crossed bin symbol on the equipment, or its packaging, indicates that the product must be collected separately from other waste
at the end of its useful life and not with mixed urban waste. Please contact your municipality, or local authority, for all information regarding
the waste sorting systems available in the area. The retailer is obliged to collect the old equipment free-of-charge when the customer buys a
new equivalent equipment. This is to encourage correct recycling/disposal. Appropriate waste sorting for the subsequent recycling,reatment and
disposal in an environmentally sound way of the disused equipment avoids negative effects on the environment or human health and favours the
re-use or recycling of the equipment’s materials.

3
1CONNECTIONS, ADJUSTMENTS AND CONTROL UNIT WARNINGS
RAIN
sensor
WIND
sensor
Aerial
TEMP. Sensor
= Weather sensor alarms (from LOW to HIGH priority) = MOTOR alarms
FIRST POWER ON: at rst power-on, the system is waiting to
be programmed with the memorization of at least one transmitter
(par. 2) and the conguration of the motors.
DIP MEANING
1 - 2 - 3 Setting of wind sensor threshold (see par. 4.1)
Not
used
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
Optional LED CARD
(only in TVPLRxxxAC2 version)
Memory
5A Fuse
230Vac
Power supply
N
L
2
1
19
18
17
16 P2
DIP switch
12
11
15
14
13
L3
L1
L2
22
23
P1
5
4
3
8
7
6
LED CARD power
supply (12-24Vdc)
Attention! The 230Vac input
of the electronic board and the
motors output are protected by
a 5A fuse.
Connection of
Earth wires (GND).
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
M1 M2 GND
LED COLOUR STATUS MEANING
L1 RED ON Power ON
L2 RED Two quick ashes every 10 s Rain alarm (par. 4.4)
Three quick ashes every 10 s Ice / Snow alarm (par. 4.2 - 4.3)
Four quick ashes every 10 s Wind alarm (par. 4.1)
Six quick ashes Built-in motor limit switch activated
Eight quick ashes Safety limit switch
One ash every 2 s Rain sensor is deactivated
One ash every 3 s Temperature sensor is deactivated
L3 BLUE One ash every 2 s Conguration mode activated
1 230Vac(LINE)
2 230Vac (Neutral)
3 MOTOR 1 (CLOSE) - ANGLE
4 MOTOR 1 COMMON - ANGLE
5 MOTOR 1 (OPEN) - ANGLE
6 MOTOR 2 (OPEN) - RETRACTION
7 MOTOR 2 COMMON
8 MOTOR 2 (CLOSE) - EXTENSION
11 WIND SENSOR (BROWN)
12 WIND SENSOR (BLUE)
13 RAIN SENSOR (WHITE, +12Vdc)
14 RAIN SENSOR (BLUE, SIGNAL)
15 RAIN SENSOR (YELLOW, GND)
16 AERIAL RF
17 AERIAL GND
18 TEMPERATURE SENSOR (BLACK)
19 TEMPERATURE SENSOR (WHITE)
22 LED CARD POWER SUPPLY(GND)
23 LED CARD POWER SUPPLY (12-24Vdc)

4
1.1
3
P1 or P2
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: 0 % (CLOSED)
M1: 33 %
M1: 66 %
M1: 100 % (OPEN)
M2: Extention
M1&M2: STOP
M2: Retraction
2.1
keep it pressed
Press twice P1 or P2 and keep it
pressed. Press any button of the
7-channel transmitter.
continuous sound
...
( )
intermittent sound
*
Memorization of 7-channel transmitter
Deletion of 7-channel transmitter
1.1
2.2
P1 or P2
Press 3 times P1 or P2 and hold. The buzzer emits an intermittent sound. Press the button of the transmitter to delete within 10 seconds. Successful deletion
is indicated by a continuous sound of the buzzer.
*The buzzer will make a beep each time the button is pressed.
ALL THE TRANSMITTERS *
4x (10 s)
continuous
sound
...
intermittent
sound
Press 4 times P1 or P2 and the sixth time hold for 10 seconds. The buzzer emits a fast intermittent sound. Release when the sound becomes continuous.
TYPE OF DELETION P1 or P2
SINGLE *
3x
Press the button of the transmitter to
delete.
HOLD
...
continuous
sound

5
Remote deletion
Note: The button P3 is located inside the transmitter.
Press the button P3 of the memorized transmitter and hold. The buzzer emits a
continuous sound. Press any button of the already memorized transmitter. The
buzzer stops for 1 second and then starts the continuous sound again. Press
the button of the new transmitter to be memorized. Successful memorization
is indicated by the intermittent sound of the buzzer.
1 s
...
P3
New
< 5 s
continuous
sound
Memorized
< 5 s
continuous
sound
Memorized
x 3
...
P3
< 5 s
intermittent
sound
To be deletedMemorized
Note: The button P3 is located inside the transmitter.
Press the button P3 of the memorized transmitter 3 times and hold. The
buzzer emits a slow intermittent sound. Press a button of the transmitter to be
deleted within 5 seconds. Upon completion of deletion, the buzzer will stop.
1.1
2.3 2.4
Remote memorization
MOTORS CONFIGURATION
P2
+
P1
( 5 s)
3
1. 2. The previously memorized transmitter switches to a different functioning
mode during the conguration:
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: OPEN
M1: CLOSE
M1: OPEN
M1: CLOSE
M2: EXTENSION
-
M2: RETRACTION
...
Continuous sound
L3 ashes
Press P1 and P2 simultaneously
and hold for 5 s
...

6
4. SELF-LEARNING OF LIMIT SWITCHES
< 1 s
P2
+
P1
( 5 s)
P2
+
P1 complete
closing
complete
opening
... ... ...
full
extention
Press P1 and P2 simultaneously twice in quick succession and
hold them the second time for 5 s
3. SET MOTORS LIMIT SWITCHES
All the manoeuvres are in hold-to-run mode. ATTENTION: during the conguration the safety limit of the system are not applied!
Retract totally the louvres and set the rst limit switch of M2 motor. Extend totally the louvres and set the second limit switch of M2 motor.
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: OPEN
M1: CLOSE
M1: OPEN
M1: CLOSE
OPEN
CLOSE
Closed totally the louvres and set the rst limit switch of M1 motor. Open totally the louvres and set the second limit switch of M1 motor.
MOTOR 1: to adjust the angle. It is possible only when the louvre is totally extended.
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M2: EXTENSION
-
M2: RETRACTION
RETRACTION EXTENSION
M2
M1
MOTOR 2: to pack the louvres. It is possible only when the slats are at maximum angle (the opening limit-switch of motor 1 is reached).
Timeout after 30s
Timeout after 30s

7
WIND sensor
1.1
4.1 Factory setting
ACTIVATED
The anemometer (ANEM4) detects wind speed, which the control unit compares with the threshold set through DIPs 1-2-3 (see table).
The control unit is only compatible with anemometers generating 4 pulses per rev.
ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when
The detected speed is higher
than the set threshold (see table
at side).
The control unit tilts the pergola slats at complete
opening, only if fully extended. The control unit
executes no command.
The sensor has detected a lower
speed than the set threshold for 60
seconds.
L2
W
I
N
D
Alarm priority
HIGH
DIP1 DIP2 DIP3 Km/h
OFF OFF OFF 40
OFF OFF ON 45
OFF ON OFF 50
OFF ON ON 55
ON OFF OFF 60
ON OFF ON 65
ON ON OFF 70
ON ON ON 75
To manage the alarm associated with snow, the temperature and the rain sensors must be combined.
SNOW condition
1.1
4.2 Factory setting
DEACTIVATED
S
N
O
W
Alarm priority
MEDIUM
ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when
The measured temperature is below 2 °C
and rain has been detected (see par. 4.4)
The control unit tilts the slats to 66% of opening, only if fully
extended. The control unit only executes hold-to-run commands.
The measured temperature is above 3 °C or
rain is no longer detected.
Activation/
deactivation
of SNOW
condition
with P2
continuous
sound
P2
ACTIVATION *
5x
DEACTIVATION *
5x
HOLD
(5 s)
L2
*The buzzer will make a beep each time the button is pressed.

8
The temperature sensor (NTC 10K/3435K) activates whenever there is danger of ice forming.
TEMPERATURE sensor
1.1
4.3 Factory setting
DEACTIVATED
T
E
M
P
E
R
A
T
U
R
E
Alarm priority
MEDIUM
ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when
The measured temperature is below 2 °C
and the slats are closed.
The control unit tilts the pergola slats to 10% of full opening. The measured temperature is above 3 °C or
the slats are open.
t°
L2
Activation/deactivation of the TEMPERATURE sensor by means of the transmitter *
Deactivation
Press the “STOP” button of a memorized 7/42
or 3-channel transmitter 10 times and hold the
last time for 2 s. The buzzer emits 2 beeps.
L4 ashes once every 3 seconds.
Activation (only if the sensor is connected)
Press the “STOP” button of a memorized 7/42
or 3-channel transmitter 10 times and hold the
last time for 2 s. The buzzer emits a continuous
sound for 4 seconds.
STOP
L4 ashes
once every 3 s
(10x)
continuous
sound 4 s
STOP
(10x)
*** ***
* The motors must be stopped. ** The buzzer will make a beep each time the button is pressed. *** The motors make short movements
P1
( 5 s)
continuous
sound
4 s
L4 ashes
once every 3 s
Activation/deactivation of the TEMPERATURE sensor by means of P1 *
ACTIVATION ***
(only if the sensor is connected)
DEACTIVATION ***
**
5x

9
ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when
The sensitive surface of the sensor detects
drops of water.
The control unit completely CLOSES the pergola slats. The control
unit executes no command.
The sensor doesn’t detect any drop.
RAIN sensor
1.1
4.4 Factory setting
ACTIVATED
R
A
I
N
Alarm priority
LOW L2
Activation/
deactivation of the
RAIN sensor
Deactivation
Press the “STOP” button of a
memorized 7/42 or 3-channel
transmitter for 10 s. The buzzer
emits 2 beeps. L2 ashes once
every 2 seconds.
Activation
Press the “STOP” button of a
memorized 7/42 or 3-channel
transmitter for 10 s. The buzzer
emits a continuous sound for 4
seconds.
STOP
L2 ashes
once every 2 s
(10 s) continuous
sound 4 s
STOP
(10 s)
Change of the automatic alarm angles
1.1
4.5
Use the following procedures to change the default angles of the pergola slats associated with the temperature/snow alarm (66%).
The system must have been congured and at least one transmitter memorized.
Press P1 or P2 as many times as required by the type of desired memorization and hold the last time.
The buzzer emits a continuous sound.
P1 or P2
P1 or P2
TEMPERATURE
or SNOW
alarm angle
*
x6
Reset default angles *
x7
2 s complete
closing
Put the slats to
the desired angle,
then:
desired
position
continuous
sound
3 s
continuous
sound
HOLD
(5 s)

10
Problem Solution
At power-on, the control unit does not move the motors and emits no warning. The system needs to be programmed, see par.3.
Pressing any button of a memorized transmitter, the control unit emits quick
beeps. The motor conguration has not been carried out correctly.
The conguration procedure does not start upon pressing P1 and P2 twice. P1 and P2 must be pressed simultaneously. There must be no more than 1 second
between pressing the rst and the second time.
There’s no continuous beep during transmitter memorization. There must be no more than 1 second between pressing the buttons.
It is impossible to memorize a transmitter. The radio code is already memorized or the memory is full.
5.1 TROUBLESHOOTING (what to do IF…)
In the event of a defective control unit, provided the memory (see below) is still working, it may be replaced without losing the conguration parameters.
To do this, the control unit must not be powered:
• insert the memory card of the defective control unit into the new one;
• set the DIP switches of the new control unit as they were in the old one;
• switch the system on.
5.2 Replacing the control unit
M1 M2
230Vac
M2
M1
12/24Vdc
LED Temp.
Memory

11
6TECHNICAL SPECIFICATIONS
56 mm
151 mm
Product
fastening holes
Power supply 230Vac
Max. power for each output 350W
Fuse (cartridge) 5A (time-lag, 5x20)
Operating temperature range -20° ÷ +45°C
Reception frequency 868.3MHz (TVPLR868AC2x)
916MHZ (TVPLR916AC2x)
Radio memory capability (transmitters) 16
Rain sensor power supply 12 Vdc (max.100mA)
Anemometer 4 pulses/rotation (ANEM4)
Temperature probe NTC (R=10Kohm; B=3435K)
Protection rating IP54
Material of the box and its cover
(Not suitable for direct UV exposure) Thermoplastic ABS
185 mm
70 mm
56 mm
(TVPLRxxxAC2)
32 mm
(TVPLRxxxAC2B) 18 mm
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
TVPLRxxxAC2
TVPLRxxxAC2B
230V~
power supply
M1
M2
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
TVPLRxxxAC2
TVPLRxxxAC2B
LED lights
Sensors
Sensors
LED lights
power supply
Sensors
M1 M2
230Vac
M2
M1
12/24Vdc
LED Temp.
M2M1 230V~
power supply

Accessories
ANEM4
(WIND sensor)
TVSTRD00PSI24 - LED 1-colour
Independent or simultaneous control of 3 outputs.
12/24Vdc power supply (60W per output).
TVRGB00PSI24 - LED RGB (red, green, blue)
12/24Vdc power supply (60W per output).
TVRGBW00PSI24 - LED RGB+W (red, green, blue + white)
Independent control of RGB and WHITE outputs, by means of
separate memorization of transmitter channels.
12/24Vdc power supply (60W per output).
LED CARD to control the 1-colour, RGB or RGBW 12/24Vdc LED lights.
(optional only in TVPLRxxxAC2 version)
TMP150
(TEMPERATURE sensor)
TELECO AUTOMATION S.R.L.
ITALY
Tel. [phone]
[e-mail]
TELECO AUTOMATION FRANCE
FRANCE
Tel. [phone]
[e-mail]
TELECO AUTOMATION GMBH
GERMANY
Tel. [phone]
[e-mail]
TELECO AUTOMATION OCEANIA PTY LTD
AUSTRALIA
Tel. [phone]
[e-mail]
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
RAIN102x
(RAIN sensor)

Ingressi per sensori
pioggia, vento,
temperatura (per il
ghiaccio).
Combinazione di
sensori per rilevare
la neve.
LED CARD (opzionale) per il controllo
di luci LED 12/24Vdc 1-colore, RGB
o RGBW.
TVPLR868AC2 (h = 74mm, 868.3MHz) TVPLR868AC2B (h = 50mm, 868.3MHz)
TVPLR916AC2 (h = 74mm, 916MHz) TVPLR916AC2B (h = 50mm, 916MHz)
Codice prodotto
MOTORE 1: l’angolazione dei proli (possibile solo quando
l’estensione del motore 2 è massima).
MOTORE 2: impacchettamento dei profili (possibile solo
quando l’angolazione del motore 1 è massima).
TELECO AUTOMATION SRL
Via dell’Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
DOC.: T695.05_IT
TVPLRXXXAC2-AC2B DATE: 29/10/18
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
CENTRALE 230VAC CON RICEVITORE RADIO PER IL COMANDO DI 2 MOTORI A 230VAC PER PROFILI
ORIENTABILI E IMPACCHETTABILI

2
INDICE
1. Collegamenti, regolazioni e segnalazioni della centrale -------------------- pag. 3
2. TRASMETTITORI --------------------------------------------------------------------- pag. 4 - 5
2.1 Memorizzazione trasmettitore 7 canali
2.2 Cancellazione trasmettitore 7 canali
2.3 Memorizzazione remota
2.4 Cancellazione remota
3. CONFIGURAZIONE MOTORI ----------------------------------------------------------- pag. 5 - 6
4. SENSORI ------------------------------------------------------------------------------- pag. 7 - 9
4.1 Sensore VENTO
4.2 Condizione NEVE
4.3 Sensore TEMPERATURA
4.4 Sensore PIOGGIA
4.5 Modica delle angolazioni automatiche di allarme
5. APPROFONDIMENTI ----------------------------------------------------------- pag. 10
5.1 RISOLUZIONE DEI PROBLEMI (cosa fare SE...)
5.2 Sostituzione della centrale
6. Speciche tecniche --------------------------------------------------------------------- pag. 11
AVVERTENZE
Il prodotto in oggetto deve essere installato, messo in servizio e controllato periodicamente solo da personale tecnico qualicato nel
rispetto delle normative vigenti riguardanti le coperture automatiche. Tutti i collegamenti devono essere previsti per un’alimentazione generale
monofase 230V~. Per la disconnessione dalla rete utilizzare un interruttore onnipolare con un’apertura dei contatti di almeno 3,5 mm. Predisporre
tutti i dispositivi di sicurezza necessari ed utilizzare materiali di collegamento idonei secondo le attuali normative sulla sicurezza elettrica. I cavi
di collegamento devono avere una sezione adeguata al carico applicato. Prima di collegare l’alimentazione assicurarsi che i sensori e i motori
siano collegati correttamente. Un errato collegamento (polarità discordi) potrebbe danneggiare i motori oltre che gli elementi meccanici ad essi
collegati. SMALTIMENTO DEL PRODOTTO: alla ne della vita utile, l’apparecchio non deve essere smaltito come riuto domestico, ma conferito
in un centro di raccolta riuti elettrici ed elettronici. Per evitare inltrazioni d’acqua si consiglia di cablare il prodotto come segue:
l fabbricante, Teleco Automation s.r.l , dichiara che il tipo di Apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della
dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.telecoautomation.com/ce. INFORMAZIONE AGLI UTILIZZATORI:
Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche
ed elettroniche”. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della
propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita
agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di
una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è è composta l’apparecchiatura.Lo smaltimento abusivo del prodotto da parte
dell’utente comporta l’applicazione delle sanzioni di cui al D.Lgs. 152/2006.

3
1 230VAC (Linea)
2 230VAC (Neutro)
3 CHIUSURA MOTORE 1 (angolazione)
4 COMUNE MOTORE 1 (angolazione)
5 APERTURA MOTORE 1 (angolazione)
6 IMPACCHETTAMENTO MOTORE 2
7 COMUNE MOTORE 2
8 ESTENSIONE MOTORE 2
11 SENSORE VENTO (MARRONE)
12 SENSORE VENTO (BLU)
13 SENSORE PIOGGIA (BIANCO, +12Vdc)
14 SENSORE PIOGGIA (BLU, segnale)
15 SENSORE PIOGGIA (GIALLO, GND)
16 RF ANTENNA
17 GND ANTENNA
18 SENSORE TEMPERATURA (NERO)
19 SENSORE TEMPERATURA (BIANCO)
22 ALIMENTAZIONE LED CARD (GND)
23 ALIMENTAZIONE LED CARD (12-24Vdc)
LED COLORE STATO SIGNIFICATO
L1 ROSSO ON Alimentazione presente
L2 ROSSO Due lampeggi veloci ogni 10 s Allarme pioggia (par. 4.4)
Tre lampeggi veloci ogni 10 s Allarme ghiaccio / neve (par. 4.2 - 4.3)
Quattro lampeggi veloci ogni 10 s Allarme vento (par. 4.1)
Sei lampeggi veloci Attivato necorsa integrato nel motore
Otto lampeggi veloci Finecorsa di sicurezza
Un lampeggio ogni 2 s Sensore pioggia disattivato
Un lampeggio ogni 3 s Sensore temperatura disattivato
L3 BLU Un lampeggio ogni 2 s Modalità di congurazione
= Allarmi sensori climatici (da priorità BASSA a ALTA) = Allarmi MOTORE
PRIMA ACCENSIONE: Alla prima accensione il sistema attende
di essere programmato con la memorizzazione di almeno un
trasmettitore (paragrafo 2) e la congurazione dei motori.
1Collegamenti, regolazioni e segnalazioni della centrale
DIP SIGNIFICATO
1 - 2 - 3 Impostazione soglia sensore vento (vedi par. 4.1)
ATTENZIONE! L’ingresso
230VAC della scheda elettronica
e le uscite motore sono protette
da un fusibile da 5A.
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
LED CARD OPZIONALE
(solo nella versione TVPLRxxxAC2)
Memoria
Fusibile 5A
Alimentazione
230VAC
N
L
2
1
19
18
17
16
Sensore
PIOGGIA
Sensore
VENTO
Antenna
P2
Sensore TEMP.
DIP switch
12
11
15
14
13 non
usato
L3
L1
L2
22
23
P1
5
4
3
8
7
6
Alimentazione LED
CARD (12-24Vdc)
Connessioni di terra
fra motori e ingresso
M1 M2
230Vac
M2
M1
12/24Vdc
LED
Temp.
M1 M2 GND

4
Memorizzazione trasmettitore 7 canali
1.1
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: 0 % (CHIUSO)
M1: 33 %
M1: 66 %
M1: 100 % (APERTO)
M2: Estensione
M1&M2: STOP
M2: Impacchettamento
2.1
tenere premuto
Premere 2 volte P1 o P2 e tenere
premuto. Premere un tasto qualsiasi del
trasmettitore 7 canali.
suono continuo
...
( )
suono intermittente
*Il buzzer emette un bip ad ogni pressione.
*
Cancellazione trasmettitore 7 canali
1.1
2.2
P1 o P2
Premere 3 volte il tasto P1 o P2 e tenere premuto. Il buzzer emette un suono intermittente. Premere un tasto del trasmettitore da cancellare entro 10 secondi.
All’avvenuta cancellazione il buzzer emette un suono continuo.
TUTTI *
x4 (10 s)
suono
continuo
...
suono
intermittente
Premere 4 volte il tasto P1 o P2 e tenere premuto per 10 secondi. Il buzzer emette un suono intermittente veloce. Rilasciare quando il suono diventa costante.
TIPO DI
CANCELLAZIONE P1 o P2
SINGOLO *
x3
Premere un tasto del trasmettitore da
cancellare
TENUTO
suono
continuo
...
P1 o P2

5
Nota: Il tasto P3 si trova all’interno del trasmettitore.
Premere il tasto P3 del trasmettitore già memorizzato e tenere premuto. Il buzzer
emette un suono continuo. Premere un tasto del trasmettitore già memorizzato. Il
buzzer si ferma per 1 secondo e riprende il suono continuo. Premere il tasto del nuovo
trasmettitore da memorizzare. All’avvenuta memorizzazione il buzzer emette un suono
intermittente veloce.
1 s
...
P3
Nuovo
< 5 s
suono
continuo
Memorizzato
< 5 s
suono
continuo
Memorizzato
1.1
2.3 Memorizzazione remota 2.4 Cancellazione remota
x 3
...
P3
< 5 s
suono
intermittente
Da cancellareMemorizzato
Nota: Il tasto P3 si trova all’interno del trasmettitore.
Premere 3 volte il tasto P3 del trasmettitore già memorizzato
e tenere premuto. Il buzzer emette un suono intermittente lento.
Premere un tasto del trasmettitore da cancellare entro 5 secondi.
All’avvenuta cancellazione il buzzer smetterà di suonare.
CONFIGURAZIONE MOTORI
Suono intermittente
Premere insieme P1 e P2 per 5 s
...
P2
+
P1
... L3 lampeggia
( 5 s)
3
1. 2. Il trasmettitore memorizzato cambia modalità di funzionamento per
tutta la durata della congurazione:
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: APRE
M1: CHIUDE
M1: APRE
M1: CHIUDE
M2: ESTENSIONE
-
M2: IMPACCHETTAMENTO

6
4. APPRENDIMENTO AUTOMATICO DEI LIMITI
Premere insieme P1 e P2 due volte, e tenere premuto per 5 s
< 1 s
P2
+
P1
( 5 s)
P2
+
P1
chiusura
completa
apertura
completa
... ... ...
estensione
completa
3. IMPOSTAZIONE FINE CORSA DEI MOTORI
Le movimentazioni vengono eseguite a uomo presente. ATTENZIONE: non vengono attuati in questa fase i vincoli di movimentazione previsti dal sistema!
Impacchettare completamente i proli ed impostare il 1°necorsa del motore M2. Estendere completamente i proli ed impostare il 2° necorsa del motore M2.
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M1: APRE
M1: CHIUDE
M1: APRE
M1: CHIUDE
APRE
CHIUDE
Chiudere completamente i proli ed impostare il 1° necorsa del motore M1. Aprire completamente i proli ed impostare il 2° necorsa del motore M1.
MOTORE 1: l’angolazione dei proli (possibile solo quando l’estensione del motore 2 è massima).
CH1
CH2
CH3
CH4
CH5
CH6
CH7
M2: ESTENSIONE
-
M2: IMPACCHETTAMENTO
IMPACCHET-
TAMENTO
ESTENSIONE
M2
M1
MOTORE 2: impacchettamento dei proli (possibile solo quando l’angolazione del motore 1 è massima).
Timeout dopo 30s in caso di inattività
Timeout dopo 30s in caso di inattività

7
Sensore VENTO
1.1
4.1 Condizione di fabbrica
ATTIVATO
L’anemometro (ANEM4) rileva la velocità del vento e la centrale la confronta con la soglia impostata tramite i DIP 1-2-3 (vedi tabella).
La centrale è compatibile solamente con anemometri a 4 impulsi/giro.
ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE ALLARME NON PRESENTE quando
La velocità rilevata è superiore
alla soglia impostata (vedi a anco).
La centrale orienta i proli della pergola all’intera
apertura, solo se completamente estesa. La
centrale non esegue alcun comando.
Il sensore rileva per 60 secondi una
velocità inferiore alla soglia impostata.
DIP1 DIP2 DIP3 Km/h
OFF OFF OFF 40
OFF OFF ON 45
OFF ON OFF 50
OFF ON ON 55
ON OFF OFF 60
ON OFF ON 65
ON ON OFF 70
ON ON ON 75
L2
V
E
N
T
O
Priorità allarme
ALTA
Per poter gestire l’allarme associato alla condizione di neve è necessario combinare il sensore di temperatura ed il sensore pioggia.
Condizione NEVE
1.1
4.2 Condizione di fabbrica
DISATTIVATO
N
E
V
E
Priorità allarme
MEDIA
ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE ALLARME NON PRESENTE quando
La temperatura misurata è al di sotto di 2°C
ed è stata rilevata pioggia (vedi par. 4.4).
La centrale orienta i proli della pergola al 66% dell’intera apertura,
solo se completamente estesa. La centrale esegue solo comandi
a uomo presente.
La temperatura misurata è al di sopra di 3°C
oppure non viene più rilevata la pioggia.
Attivazione/
disattivazione
condizione
NEVE con P2
*Il buzzer emette un bip ad ogni pressione.
P2
ATTIVAZIONE *
x5
DISATTIVAZIONE *
x5
suono
continuo
TENUTO
(5 s)
L2

8
Il sensore temperatura (NTC 10K/3435K) interviene qualora ci sia il pericolo di formazione di ghiaccio.
Sensore TEMPERATURA
1.1
4.3 Condizione di fabbrica
DISATTIVATO
T
E
M
P
E
R
A
T
U
R
A
Priorità allarme
MEDIA
ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE ALLARME NON PRESENTE quando
La temperatura misurata è al di sotto di 2°C
e i proli sono chiusi.
La centrale orienta i proli della pergola al 10% dell’intera apertura. La temperatura misurata è al di sopra di 3°C
oppure i proli sono aperti.
t°
L2
P1
( 5 s)
suono
continuo
4 s
L2 lampeggia
ogni 3 s
Attivazione/disattivazione sensore TEMPERATURA con P1 *
ATTIVAZIONE ***
(solo se il sensore è collegato)
DISATTIVAZIONE ***
**
5x
Attivazione/disattivazione sensore TEMPERATURA con il trasmettitore memorizzato *
Attivazione (solo se il sensore è collegato):
Premere 10 volte il tasto con funzione “STOP” di
un trasmettitore memorizzato (7/42 o 3 canali) e
tenerlo l’ultima volta per 2 s. Il buzzer emette un
suono continuo per 4 secondi.suono
continuo 4 s
STOP
(10x)
Disattivazione
Premere 10 volte il tasto con funzione
“STOP” di un trasmettitore memorizzato
(7/42 o 3 canali) e tenerlo l’ultima volta
per 2 s. Il buzzer emette 2 bip. L2
lampeggia ogni 3 secondi.
STOP
L2 lampeggia
ogni 3 s
(10x)
* I motori devono essere fermi. **Il buzzer emette un bip ad ogni pressione. *** I motori eseguono brevi movimenti.
*** ***
