Televes 5339 User manual

Amplificador MATV c/Ret. Manual de instrucciones
Amplificador MATV c/Ret. Manual de instruçoes
Amplificateur MATV a/Ret. Manuel d’instructions
MATV amplifier w/Ret. User instructions
Amplificatore MATV c/Rit. Manuale utente
Refs. 5339, 533901
© Copyright, Televés S.A.

3
Manual de instrucciones 5339, 533901
ESPAÑOL
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
Condiciones generales de instalación:
• Antes de manipular o conectar el equipo leer éste manual.
• Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.
• No quitar la tapa del equipo sin desconectarlo de la red.
• No obstruir las ranuras de ventilación del equipo.
• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar objetos o recipientes llenos de agua sobre o cerca del apa-
rato si no se tiene la suficiente protección.
• No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.
• No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.
Operación segura del equipo:
• La tensión de alimentación de éste producto es de: 196-264 V~ / 50-60 Hz.
• Si algún líquido u objeto se cayera dentro del equipo, por favor recurra al servicio técnico especializado.
• Para desconectar el equipo de la red, tire del conector, nunca del cable de red.
• No conectar el equipo hasta que todas las demás conexiones del equipo hayan sido efectuadas.
• La base de enchufe al que se conecte el equipo debe estar situada cerca de éste y será facilmente accesible.
Descripción de Simbología de seguridad eléctrica:
• Para evitar el riesgo de choque eléctrico no abrir el equipo.
• Éste símbolo indica que el equipo cumple los requerimientos de seguridad para equipos de clase II.
• Éste símbolo indica que el equipo cumple los requerimientos del marcado CE.

4
Manual de instrucciones 5339, 533901
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002

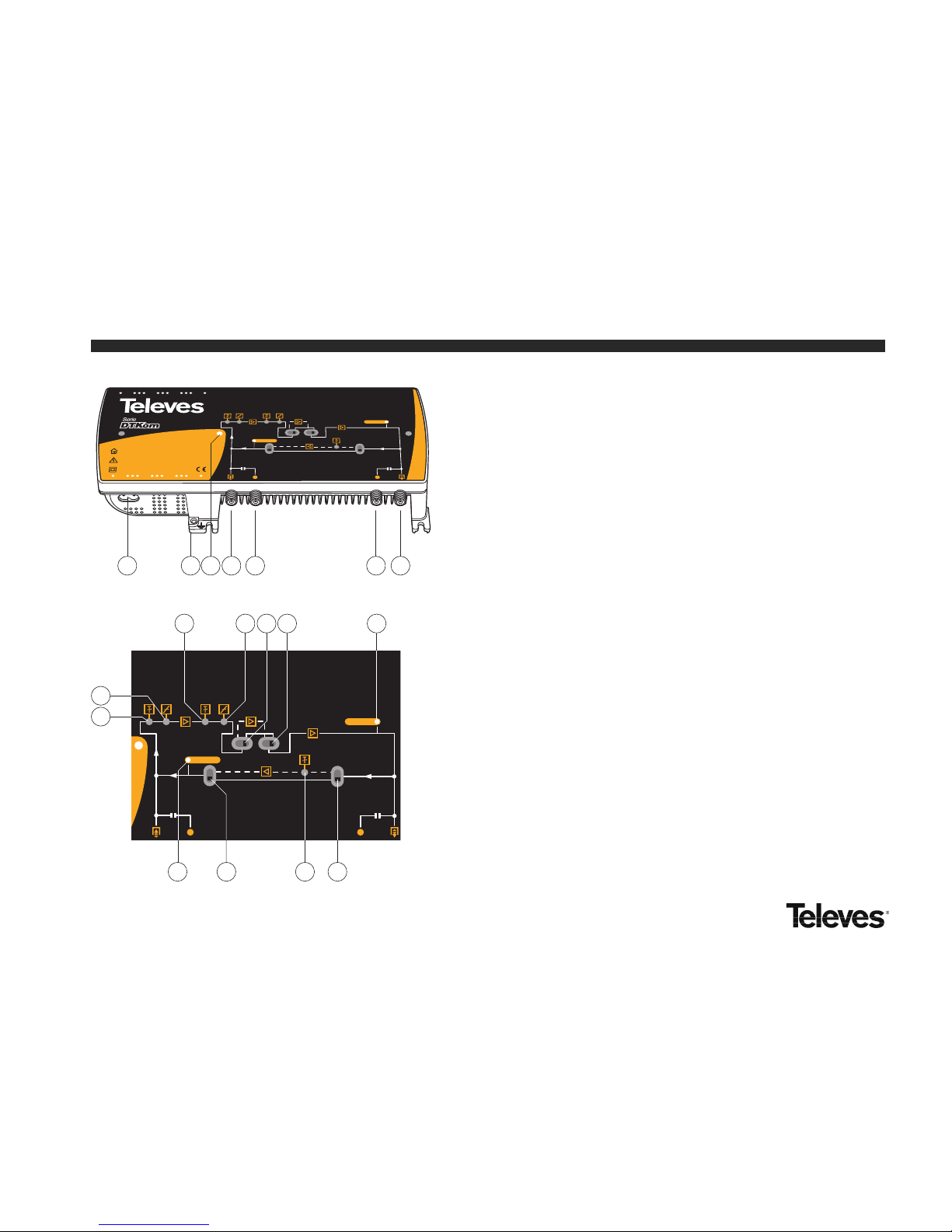

1.- Entrada alimentación red (196-264 V~ / 50-60 Hz)
2.- Conexión para toma de tierra
3.- LED de encendido
4.- Entrada MATV
Salida canal de retorno
5.- Test entrada MATV
6.- Test salida MATV
7.- Salida MATV
Entrada canal de retorno
8.- Atenuador señal MATV
9.- Ecualizador señal MATV
10.- Switch configuración amplificador canal principal
11.- Switch configuración amplificador canal principal
12.- LEDs de estado. Encendido indica presencia de señal
13.- Switch configuración amplificador canal retorno
14.- Atenuador canal de retorno
15.- Switch configuración amplificador canal retorno
16.- Atenuador señal MATV
17.- Ecualizador señal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
C. Ret
n
Ret.
IN
Ret.
OUT
MATV 20 dB
8
12 15 1314
16
17
9 10 11 12

5
Manual de instrucciones 5339, 533901
ESPAÑOL
Central amplificadora de gran potencia con
amplificador conmutable activo/pasivo para
el canal de retorno.
(1) 2 Ch -60dB (2) 42Ch -60dB
Características técnicas 5339 / 533901
Canales Principal MATV Retorno
Activo Pasivo
Margen de frecuencia (MHz) 47 - 862 (ref. 5339)
87 - 862 (ref. 533901)
5 - 30 (ref. 5339)
5 - 65 (ref. 533901)
Ganancia (dB tip.) 41 - 53 (selec.) 20 -4
Tensión máxima de salida (DIN 45004B) (dBµV tip.)122 115 -
Tensión máxima de salida (EN 50083) (IMD3)(1) (dBµV tip.)119 113 -
Tensión máxima de salida (IMD2)(1) (dBµV tip.)114 92 -
Tensión máxima de salida CTB, CSO, XMOD(2) (dBµV tip.)106
Figura de ruido (dB tip.) 10 9 -
Pérdidas de retorno (dB tip.) 10 10 10
Margen de atenuación (dB tip.) 0 - 18
Margen de ecualización (dB tip.) 0 - 18
Margen de regulación (dB tip.) 0 - 10 0 - 20 -
Margen de preacentuación (dB tip.) 0 - 10
Tensión de alimentación (V~) 196 - 264
Consumo total (I. máx.) (mA~) 100
Rango de funcionamiento (ºC) -5 a +45
Indice de protección IP20

6
Manual de instrucciones 5339, 533901
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INTRIOR
FOR INDOOR USE ONLY
¡¡¡ATNCIÓN!!!
NO ABRIR. TNSION S LVADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
+24V
FM
BI
ON
OFF
BV BIV BIII BI/FM
V
-10 dB
0 dB
Pre-amplif.
(0mA)( 0mA)( 0mA)( 0mA)( 0mA)
02340023 002
(10 mA max)
REPART. SCATV 2D
Ref. 4530
5 MHz - 1 GHz
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
Cabecera
d > 150m
Ref. 4530
Ref. 5341
Ref. 5339
Ref. 533901
Reamplificación para 2ª distribución
Distr. 1 Distr. 2
RF IN MATV
<100 dBµV

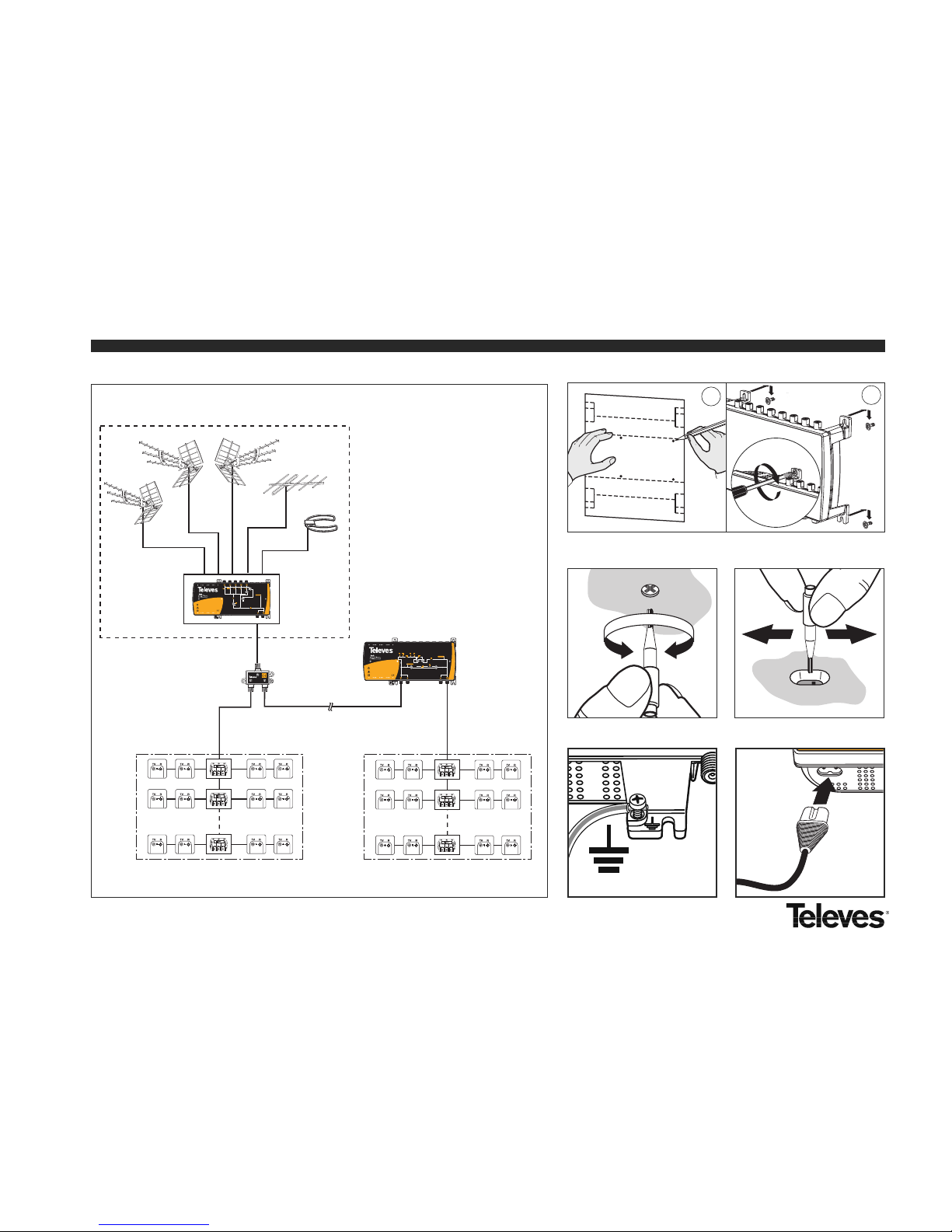

Ejemplo de aplicación Fijación a la pared
Conexión a tierra Conexión a red
Ajuste de niveles Accionamiento switchs
12

7
Manual de instruções 5339, 533901
PORTUGUÊS
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
Condições gerais de instalação:
• Antes de utilizar ou ligar o equipamento leia este manual.
• Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz ou à humidade.
• Não trocar a tampa do equipamento sem o desligar da rede.
• Não obstruir as ranhuras de ventilação do equipamento.
• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.
• O aparelho não deve ser exposto a possíveis derrames ou salpicos de água. Não colocar objectos ou recipientes com água por cima ou
por perto do aparelho se estes não tiverem a suficiente protecção.
• Não colocar o equipamento perto de fontes de calor ou em ambientes com humidade elevada.
• Não colocar o equipamento onde possa estar submetido a fortes vibrações ou sacudidelas.
Operação segura do equipamento:
• A tensão de alimentação deste produto é de: 196-264 V~ / 50-60 Hz.
• Se algum líquido ou objecto caia dentro do equipamento, por favor recorra a um serviço técnico especializado.
• Para desligar o equipamento da rede, tire do conector, nunca do cabo de rede.
• Não ligar o equipamento até que todas as demais ligações do equipamento tenham sido efectuadas.
• A fonte de ligação à qual se liga o equipamento deve estar situada perto deste e terá de ser facilmente acessível.
Descrição de simbologia de segurança eléctrica:
• Para evitar o risco de choque eléctrico não abrir o equipamento.
• Este símbolo indica que o equipamento cumpre os requisitos de segurança para equipamentos de classe II.
• Este símbolo indica que o equipamento cumpre os requisitos da CE.

8
Manual de instruções 5339, 533901
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
1.- Entrada alimentação rede (196-264 V~ 50/60 Hz)
2.- Ligação à terra
3.- LED de ligado
4.- Entrada MATV
Saída canal de retorno
5.- Teste de entrada MATV
6.- Teste de saída MATV
7.- Saída MATV
Entrada canal de retorno
8.- Atenuador sinal MATV
9.- Equalizador sinal MATV
10.- Switch configuração amplificador canal principal
11.- Switch configuração amplificador canal principal
12.- LEDs de estado. Ligado indica presença de sinal
13.- Switch configuração amplificador canal retorno
14.- Atenuador canal de retorno
15.- Switch configuração amplificador canal retorno
16.- Atenuador sinal MATV
17.- Equalizador sinal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
C. Ret
n
Ret.
IN
Ret.
OUT
MATV 20 dB
8
12 15 1314
16
17
9 10 11 12

9
Manual de instruções 5339, 533901
PORTUGUÊS
Central amplificadora de grande potência
com amplificador comutável activo/passivo
para o canal de retorno.
(1) 2 Ch -60dB (2) 42Ch -60dB
Características técnicas 5339 / 533901
Canais Principal MATV Retorno
Activo Passivo
Margem de frequência (MHz) 47 - 862 (ref. 5339)
87 - 862 (ref. 533901)
5 - 30 (ref. 5339)
5 - 65 (ref. 533901)
Ganho (dB tip.) 41 - 53 (selec.) 20 -4
Tensão máxima de saída (DIN 45004B) (dBµV tip.)122 115 -
Tensão máxima de saída (EN 50083) (IMD3)(1) (dBµV tip.)119 113 -
Tensão máxima de saída (IMD2)(1) (dBµV tip.)114 92 -
Tensão máxima de saída CTB, CSO, XMOD(2) (dBµV tip.)106
Figura de ruido (dB tip.) 10 9 -
Perdas de retorno (dB tip.) 10 10 10
Margem de atenuação (dB tip.) 0 - 18
Margem de equalização (dB tip.) 0 - 18
Margem de regulação (dB tip.) 0 - 10 0 - 20 -
Margem de pré-acentuação (dB tip.) 0 - 10
Tensão de alimentação (V~) 196 - 264
Consumo total (I. máx.) (mA~) 100
Gama de funcionamento (ºC) -5 a +45
Índice de proteção IP20

10
Manual de instruções 5339, 533901
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡ATNCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
+24V
FM
BI
ON
OFF
BV BIV BIII BI/FM
V
-10 dB
0 dB
Pre-amplif.
(0mA)( 0mA)( 0mA)( 0mA)( 0mA)
02340023 002
(10 mA max)
REPART. SCATV 2D
Ref. 4530
5 MHz - 1 GHz
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
Cabeçéira
d > 150m
Ref. 4530
Ref. 5341
Ref. 5339
Ref. 533901
Reampliação para 2º distribuição
Distr. 1 Distr. 2
RF IN MATV
<100 dBµV
Exemplo de aplicação Fixação na parede
Ligação à terra Ligação à terra
Ajuste dos níveis Acionamento switchs
12

11
Manuel d’instructions 5339, 533901
FRANÇAIS
CONSIGNES DE SECURITE IMPORTANTES
Conditions générales d'installation:
• Lire la notice avant de manipuler ou brancher l'appareil.
• Afin de réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à la pluie ou à des projections d'eau.
• Ne pas retirer le couvercle de l'appareil sans le débrancher.
• Ne pas obstruer les entrées de ventilation.
• Merci de permettre la circulation d'áir autour de l'áppareil.
• L'appareil ne doit pas être exposé à des chutes ou projections d'eau. Ne pas placer d'objets ou de récipients contenant de l'eau à
proximité immédiate sans protection.
• Ne pas placer l'appareil près d'une source de chaleur ou dans un milieu fortement humide.
• Ne pas placer l'appareil dans un lieu exposé à de fortes vibrations ou secousses.
Utilisation de l'appareil en toute sécurité:
• La tension d'alimentation de ce produit est de: 196-264 V~ / 50-60 Hz.
• Si un liquide / objet tombe à l'intérieur de l'appareil, référez-en au service technique spécialisé.
• Pour débrancher du secteur, tirez sur la prise et jamais sur le câble
• Ne pas brancher l'appareil avant que toutes les autres connections aient été effectuées.
• La prise à laquelle l'appareil sera branché doit être située à proximité et facilement accessible
Description des symboles de sécurité électrique:
• Afin d'éviter le risque de décharge ne pas ouvrir l'appareil.
• Ce symbole indique que l'appareil répond aux exigences de sécurité des appareils de classe II.
• Ce symbole indique que cet appareil répond aux exigences de la norme CE.

12
Manuel d’instructions 5339, 533901
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
1.- Entrée d´alimentation du réseau (196-264 V~ / 50-60 Hz)
2.- Branchement pour prise de terre
3.- LED d'allumage
4.- Entrée MATV
Sortie voie retour
5.- Entrée Test MATV
6.- Sortie Test MATV
7.- Sortie MATV
Entrée voie retour
8.- Atténuateur signal MATV
9.- Égalisateur signal MATV
10.- Switch configuration amplificateur voie principale
11.- Switch configuration amplificateur voie principale
12.- LEDs d´état. Allumé indique la présence d´une signal
13.- Switch configuration amplificateur voie retour
14.- Atténuateur voie retour
15.- Switch configuration amplificateur voie retour
16.- Atténuateur signal MATV
17.- Égalisateur signal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
C. Ret
n
Ret.
IN
Ret.
OUT
MATV 20 dB
8
12 15 1314
16
17
9 10 11 12

13
Manuel d’instructions 5339, 533901
FRANÇAIS
Central amplificatrice à grande puissance
avec amplificateur commutable actif/passif
pour voie retour.
(1) 2 Ch -60dB (2) 42Ch -60dB
Caractéristiques techniques 5339 / 533901
Voies Principale MATV Retour
Actif Passif
Bande passante (MHz) 47 - 862 (réf. 5339)
87 - 862 (réf. 533901)
5 - 30 (réf. 5339)
5 - 65 (réf. 533901)
Gain (dB typ.) 41 - 53 (sèlec.) 20 -4
Tension maximale de sortie (DIN 45004B) (dBµV typ.)122 115 -
Tension maximale de sortie (EN 50083) (IMD3)(1) (dBµV typ.)119 113 -
Tension maximale de sortie (IMD2)(1) (dBµV typ.)114 92 -
Tension maximale de sortie CTB, CSO, XMOD(2) (dBµV typ.)106
Figure de bruit (dB typ.) 10 9 -
Pertes de retour (dB typ.) 10 10 10
Marge d´atténuation (dB typ.) 0 - 18
Marge d´égalisation (dB typ.) 0 - 18
Marge de régulation (dB typ.) 0 - 10 0 - 20 -
Marge de préaccentuation (dB typ.) 0 - 10
Tension d´alimentation (V~) 196 - 264
Consommation totale (I. máx.) (mA~) 100
Temp. de fonctionnement (ºC) -5 à +45
Indice de protection IP20

14
Manuel d’instructions 5339, 533901
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡ATNCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
+24V
FM
BI
ON
OFF
BV BIV BIII BI/FM
V
-10 dB
0 dB
Pre-amplif.
(0mA)( 0mA)( 0mA)( 0mA)( 0mA)
02340023 002
(10 mA max)
REPART. SCATV 2D
Ref. 4530
5 MHz - 1 GHz
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
Header
d > 150m
Ref. 4530
Ref. 5341
Ref. 5339
Ref. 533901
Reamplification pour la 2ª distribution
Distr. 1 Distr. 2
RF IN MATV
<100 dBµV
Exemple d´application Fixation au mur
Mise à la terre Mise sous tension
Réglage de niveau Fonctionnement switch
12

15
User instructions 5339, 533901
ENGLISH
IMPORTANT SAFETY INSTRUCTIONS:
General installation conditions:
• Before handling or connecting the equipment, please read this manual.
• In order to reduce the risk of fire or electric shock, do not expose the equipment to rain or moisture.
• Do not take the cover off the equipment without disconnecting it from the mains.
• Do not obstruct the equipment's ventilation system.
• Please allow air circulation around the equipment
• The equipment must not come into contact with water or even be splashed by liquids. Do not place containers with water on or near the
equipment if it is not adequately protected.
• Do not place the equipment near sources of heat or in excessively moisture conditions.
• Do not place the equipment where it may be affected by strong vibrations or knocks.
How to use the equipment safely:
• The powering supply of this product is: 196-264 V~ / 50-60 Hz.
• If any liquid or object falls inside the equipment, please contact a specialized technician.
• To disconnect the equipment from the mains, pull from the connector, and never pull from the cable.
• Do not connect the equipment until all the other connections have been made.
• The mains socket that is going to be used to connect the equipment should be located nearby and should be easily accessible.
Description of the electrical safety symbols:
• To avoid the risk of electric shock, do not open the equipment.
• This symbol indicates that the equipment complies with the safety requirements for class II equipment.
• This symbol indicates that the equipment complies with the requirements of CE mark.

16
User instructions 5339, 533901
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
1.- Mains supply input (196-264 V~ 50/60 Hz)
2.- Ground connection
3.- On LED
4.- MATV input
Return channel output
5.- MATV input test
6.- MATV output test
7.- MATV output
Return channel input
8.- MATV signal attenuator
9.- MATV signal equalizer
10.- Configuration switch for main channel amplifier
11.- Configuration switch for main channel amplifier
12.- Status LEDS. “On” position means signal presence
13.- Configuration switch for return channel amplifier
14.- Return channel attenuator
15.- Configuration switch for return channel amplifier
16.- MATV signal attenuator
17.- MATV signal equalizer
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
C. Ret
n
Ret.
IN
Ret.
OUT
MATV 20 dB
8
12 15 1314
16
17
9 10 11 12

17
User instructions 5339, 533901
ENGLISH
High-powered central amplifier with
active/passive switchable amplifier for the
return channel.
(1) 2 Ch -60dB (2) 42Ch -60dB
Technical characteristics 5339 / 533901
Channels Main MATV Return
Active Passive
Frequency range (MHz) 47 - 862 (ref. 5339)
87 - 862 (ref. 533901)
5 - 30 (ref. 5339)
5 - 65 (ref. 533901)
Gain (dB typ.) 41 - 53 (select.) 20 -4
Maximum output level (DIN 45004B) (dBµV typ.)122 115 -
Maximum output level (EN 50083) (IMD3)(1) (dBµV typ.)119 113 -
Maximum output level (IMD2)(1) (dBµV typ.)114 92 -
Maximum output level CTB, CSO, XMOD(2) (dBµV typ.)106
Noise figure (dB typ.) 10 9 -
Return losses (dB typ.) 10 10 10
Attenuator (dB typ.) 0 - 18
Equalizer (dB typ.) 0 - 18
Interstage attenuator (dB typ.) 0 - 10 0 - 20 -
Interstage equalizer (dB typ.) 0 - 10
Powering voltage (V~) 196 - 264
Total consumption (I. máx.) (mA~) 100
Operation margin (ºC) -5 to +45
Protection index IP20

18
User instructions 5339, 533901
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡ATNCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
+24V
FM
BI
ON
OFF
BV BIV BIII BI/FM
V
-10 dB
0 dB
Pre-amplif.
(0mA)( 0mA)( 0mA)( 0mA)( 0mA)
02340023 002
(10 mA max)
REPART. SCATV 2D
Ref. 4530
5 MHz - 1 GHz
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
Headend
d > 150m
Ref. 4530
Ref. 5341
Ref. 5339
Ref. 533901
Reamplification for second distribution
Distr. 1 Distr. 2
RF IN MATV
<100 dBµV
Application example Wall fixation
Ground connection Mains connection
Levels setting Switches drive
12

19
Manuale utente 5339, 533901
ITALIANO
IMPORTANTI ISTRUZIONI PER LA SICUREZZA
Condizioni generali per l’installazione:
• Prima di utilizzare o collegare il prodotto, prego leggere per intero il presente manuale.
• Per evitare il rischio di incendio o folgorazione, non esporre il prodotto alla pioggia o all’umidità.
• Non togliere il coperchio dell’alimentatore senza prima averlo staccato dalla rete.
• Non ostruire le feritoie per la ventilazione.
• Permettere la circolazione d’aria intorno al prodotto.
• Il prodotto non deve entrare in contatto con acqua o essere bagnato da liquidi. Non posizionare recipienti contenenti acqua sopra o
vicino al prodotto si non adeguatamente protetto.
• Non mettere il prodotto vicino a fonti di calore o in posti con umidità eccessiva.
• Non posizionare il prodotto in luoghi soggetti a forti vibrazioni o sollecitazioni meccaniche.
Come utilizzare il prodotto in modo sicuro:
• L’alimentazione di questo prodotto è: 196-264V~ 50/60Hz.
• Se del liquido o qualsiasi oggetto penetra nel prodotto scollegarlo immediatamente dalla rete e contattare un tecnico specializza.
• Per scollegare il prodotto dalla rete, non tirare il cavo ma solo la spina.
• Collegare l’alimentatore alla rete solo dopo aver effettuato tutte le altre connessioni.
• La presa di rete deve essere vicina al prodotto per garantire un ottimo funzionamento.
Descrizione dei simboli e sicurezza elettrica:
• Per evitare il rischio di incendi o folgorazioni, non aprire il prodotto.
• Questo simbolo indica che il prodotto è conforme ai requisiti di sicurezza richiesti per i dispositivi di cglisi II.
• Questo simbolo indica che il prodotto è conforme ai requisiti del contrassegno del CE.

20
Manuale utente 5339, 533901
I. max 100mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB MATV
+10 dB
C. Ret
On
Ret.
IN
Ret.
OUT
MATV 20 dB
02340021 002
1.- Entrata alimentazione rete (196-264 V~ 50/60 Hz)
2.- Connessione per presa a terra
3.- LED di accensione
4.- Entrata MATV
Uscita canale di ritorno
5.- Test entrata MATV
6.- Test uscita MATV
7.- Uscita MATV
Entrata canale di ritorno
8.- Attenuatore segnale MATV
9.- Equalizzatore segnale MATV
10.- Switch configurazione amplificatore canale principale
11.- Switch configurazione amplificatore canale principale
12.- LEDs di stato. Acceso indica presenza del segnale
13.- Switch configurazione amplificatore canale di ritorno
14.- Attenuatore canale di ritorno
15.- Switch configurazione amplificatore canale di ritorno
16.- Attenuatore segnale MATV
17.- Equalizzatore segnale MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
C. Ret
n
Ret.
IN
Ret.
OUT
MATV 20 dB
8
12 15 1314
16
17
9 10 11 12
