Televes 5338 User manual

Central MATV Telealimentada Manual de instrucciones
Amplif. MATV Telealimentado Manual de instruçoes
Amplificateur MATV Manuel d’instructions
MATV amplifier User instructions
Centrale MATV Telealimentada Manuale utente
Refs. 5338
© Copyright, Televés S.A.

3
Manual de instrucciones 5338
ESPAÑOL
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
Condiciones generales de instalación:
• Antes de manipular o conectar el equipo leer éste manual.
• Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.
• No quitar la tapa del equipo sin desconectarlo de la red.
• No obstruir las ranuras de ventilación del equipo.
• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar objetos o recipientes llenos de agua sobre o cerca del apa-
rato si no se tiene la suficiente protección.
• No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.
• No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.
Operación segura del equipo:
• La tensión de alimentación de éste producto es de: 196-264V~ / 50-60 Hz.
• Si algún líquido u objeto se cayera dentro del equipo, por favor recurra al servicio técnico especializado.
• Para desconectar el equipo de la red, tire del conector, nunca del cable de red.
• No conectar el equipo hasta que todas las demás conexiones del equipo hayan sido efectuadas.
• La base de enchufe al que se conecte el equipo debe estar situada cerca de éste y será facilmente accesible.
• Abrir el equipo solo por personal cualificado.
Descripción de Simbología de seguridad eléctrica:
• Para evitar el riesgo de choque eléctrico no abrir el equipo.
• Éste símbolo indica que el equipo cumple los requerimientos de seguridad para equipos de clase II.
• Éste símbolo indica que el equipo cumple los requerimientos del marcado CE.

4
Manual de instrucciones 5338
I. max 130mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
US EXCLUSIV EN INTERI R
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
N ABRIR. TENSI NES ELEVADAS DENTR
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
20 dB MATV
+10 dB
On
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA

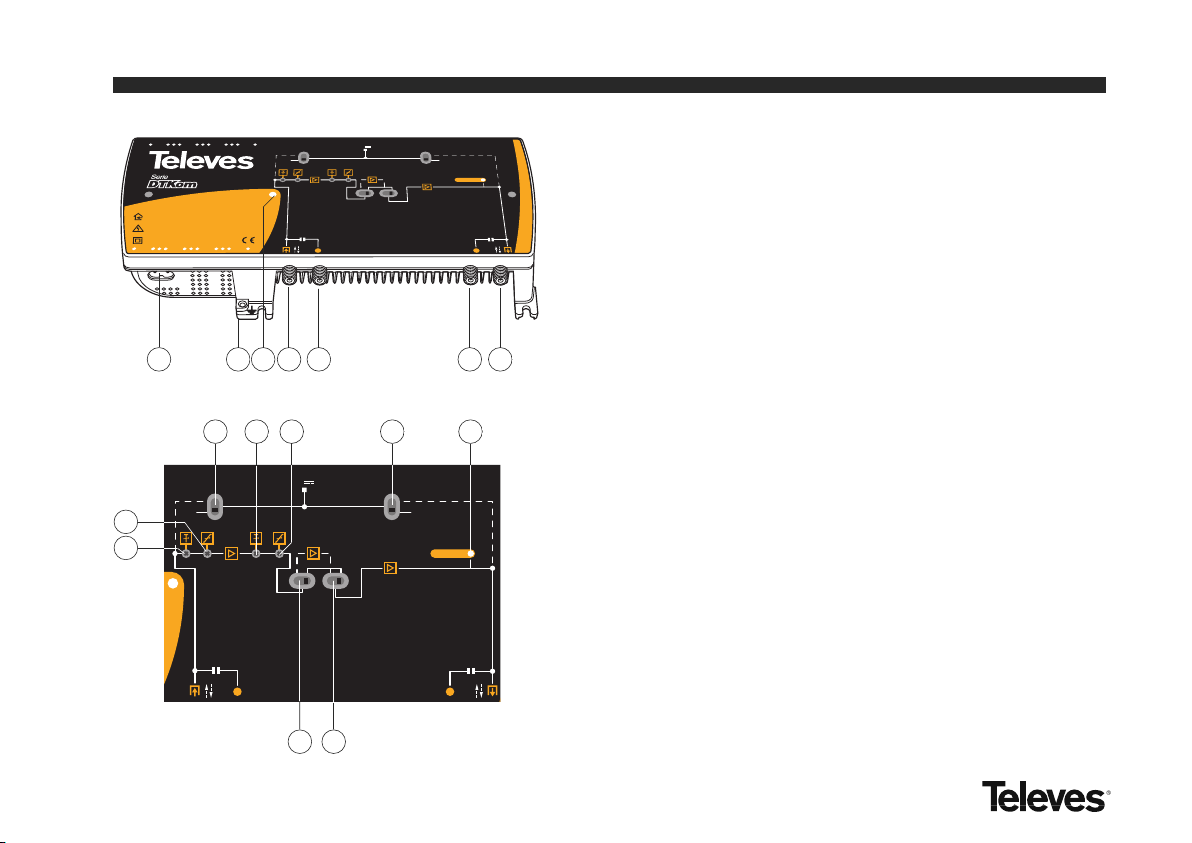

1.- Entrada alimentación red. (230 V~ ±10% 50Hz)
2.- Conexión para toma de tierra
3.- LED de encendido
4.- Entrada MATV.
5.- Test entrada MATV
6.- Test salida MATV
7.- Salida MATV.
8.- Switch configuración telealimentación por conector de
entrada
9.- Atenuador señal MATV
10.- Ecualizador señal MATV
11.- Switch configuración telealimentación por conector de
salida
12.- LED de estado. Encendido indica presencia de señal.
13.- Switch configuración amplificador canal principal
14.- Switch configuración amplificador canal principal
15.- Atenuador señal MATV
16.- Ecualizador señal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
n
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
9
14 13
15
16
10 118 12

5
Manual de instrucciones 5338
ESPAÑOL
Esta referencia tiene su aplicación como
amplificador de linea en MATV horizontal.
La central puede alimentar o ser alimentada
en contínua a través del propio cable coa-
xial, permitiendo el paso de corriente por el
mismo. Se recomienda el uso de cable cali-
dad T-100 o superior en la instalación.
Dispone de un ecualizador variable a la
entrada, de 0 a 18 dB de ecualización para
toda la banda, asi como de un atenuador
variable de 0 a 18 dB.
Antes de su puesta en funcionamiento, ase-
gúrese de que esté correctamente configu-
rada.
De fábrica sale preparada para funcionar a
196-264 V~ / 50-60 Hz con los interruptores
de paso de tensión entrada/salida en OFF.
(1) 2 Ch -60dB (2) 42Ch -60dB
Características técnicas
Margen de frecuencia (MHz) 47 - 862
Ganancia (dB tip.) 41 - 53 (selec.)
Tensión máxima de salida (DIN 45004B) (dBµV tip.) 123
Tensión máxima de salida (EN 50083) (IMD3)(1) (dBµV tip.) 120
Tensión máxima de salida (IMD2)(1) (dBµV tip.) 116
Tensión máxima de salida CTB, CSO, XMOD(2) (dBµV tip.) 106
Figura de ruido (dB tip.)10
Pérdidas de retorno (dB tip.)10
Margen de atenuación (dB tip.) 0 - 18
Margen de ecualización (dB tip.) 0 - 18
Margen de regulación (dB tip.) 0 - 10
Margen de preacentuación (dB tip.) 0 - 10
Tensión de alimentación (V~) 196 - 264
Consumo total (I. máx) (mA~) 130
Corriente máx. disponible entrada/salida (mA ) 700
Número máximo de centrales que puede telealimentar 1 (700 mA )
Rango de funcionamiento (ºC) -5 a +45
Indice de protección IP20

6
Manual de instrucciones 5338
Equipo de
cabeza Out Out
In 1
RF
RF
RF
+
DC
RF
+
DC
RF
+
DC
Tipo B
Tipo B
Tipo A
Tipo A
Red
Bajadas OFF ON
Ref. 5132
Ref. 5338
Ref. 5338
Ref. 5132
Ref. 5131
Ref. 5131
Tipo B Tipo TA
Ref. 5132 Ref. 5130
Señales TV
La referencia 5338 puede telealimentar como máximo a 1 ud. referencia 5338
Telealiment
Out
In 2
ON OFF
Telealiment

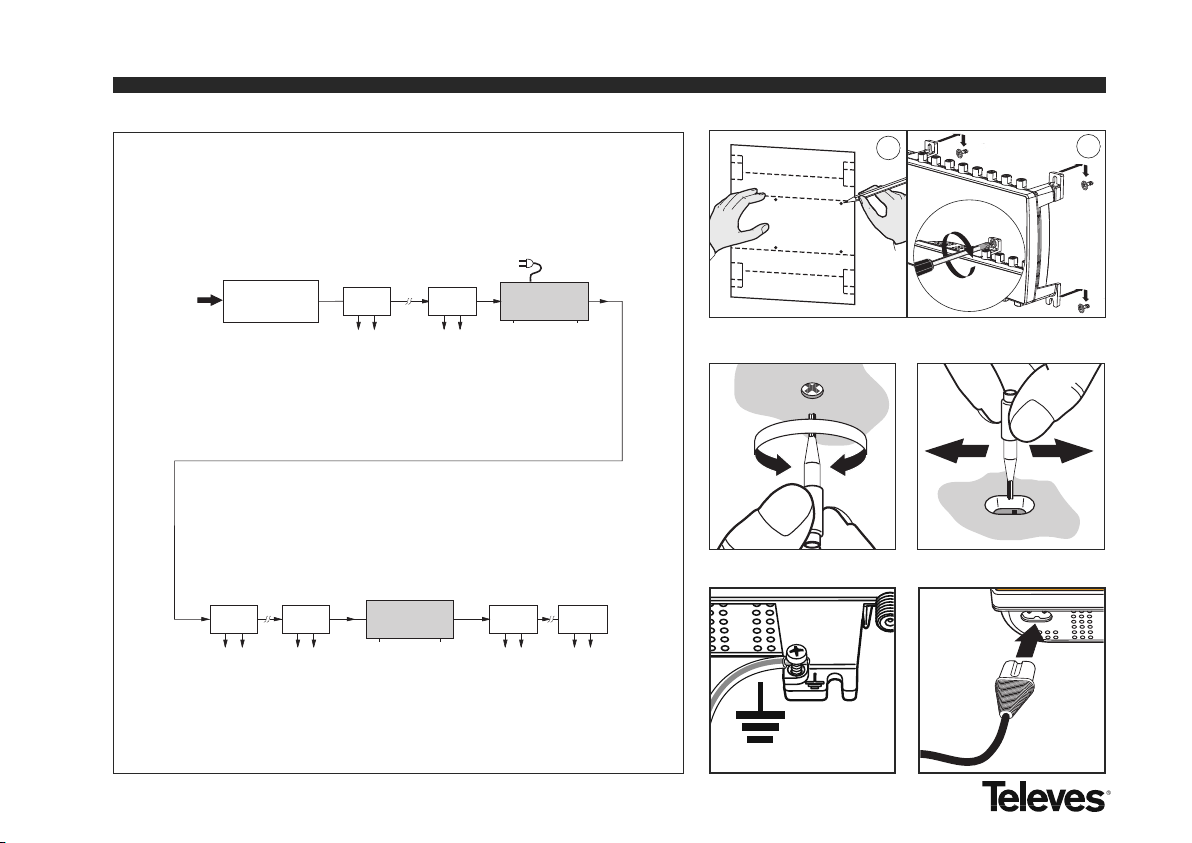

Ejemplo de aplicación Fijación a la pared
Conexión a tierra Conexión a red
Ajuste de niveles Accionamiento switchs
12

7
Manual de instruções 5338
PORTUGUÊS
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
Condições gerais de instalação:
• Antes de utilizar ou ligar o equipamento leia este manual.
• Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz ou à humidade.
• Não trocar a tampa do equipamento sem o desligar da rede.
• Não obstruir as ranhuras de ventilação do equipamento.
• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.
• O aparelho não deve ser exposto a possíveis derrames ou salpicos de água. Não colocar objectos ou recipientes com água por cima ou
por perto do aparelho se estes não tiverem a suficiente protecção.
• Não colocar o equipamento perto de fontes de calor ou em ambientes com humidade elevada.
• Não colocar o equipamento onde possa estar submetido a fortes vibrações ou sacudidelas.
Operação segura do equipamento:
• A tensão de alimentação deste produto é de: 196-264V~ / 50-60 Hz.
• Se algum líquido ou objecto caia dentro do equipamento, por favor recorra a um serviço técnico especializado.
• Para desligar o equipamento da rede, tire do conector, nunca do cabo de rede.
• Não ligar o equipamento até que todas as demais ligações do equipamento tenham sido efectuadas.
• A fonte de ligação à qual se liga o equipamento deve estar situada perto deste e terá de ser facilmente acessível.
• Abrir o equipamento apenas por pessoal qualificado.
Descrição de simbologia de segurança eléctrica:
• Para evitar o risco de choque eléctrico não abrir o equipamento.
• Este símbolo indica que o equipamento cumpre os requisitos de segurança para equipamentos de classe II.
• Este símbolo indica que o equipamento cumpre os requisitos da CE.

8
Manual de instruções 5338
I. max 130mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
US EXCLUSIV EN INTERI R
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
N ABRIR. TENSI NES ELEVADAS DENTR
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
20 dB MATV
+10 dB
On
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
1.- Entrada alimentação rede (196-264 V~ 50/60 Hz)
2.- Ligação à terra
3.- LED de ligado
4.- Entrada MATV
5.- Teste de entrada MATV
6.- Teste de saída MATV
7.- Saída MATV
8.- Switch configuração telealimentação por conector de
entrada
9.- Atenuador sinal MATV
10.- Equalizador sinal MATV
11.- Switch configuração telealimentação por conector de
saída
12.- LED de estado. Ligado indica presença de sinal
13.- Switch configuração amplificador canal principal
14.- Switch configuração amplificador canal principal
15.- Atenuador sinal MATV
16.- Equalizador sinal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
n
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
9
14 13
15
16
10 118 12

9
Manual de instruções 5338
PORTUGUÊS
Esta referência tem sua aplicação como
amplificador de linha em MATV horizontal.
A central pode alimentar ou ser alimentada
continuamente através do próprio cabo
coaxial, permitindo a passagem de corrente
por ele mesmo. Recomenda-se o uso do
cabo de qualidade T-100 ou superior na ins-
talação.
Dispõe de um equalizador variável à entra-
da, de 0 a 18 dB de equalização para toda a
banda, assim como de um atenuador variá-
vel de 0 a 18 dB.
Antes de ser posto em funcionamento,
tenha certeza de que esteja corretamente
configurada.
Da fábrica sai preparada para funcionar a
196-264 V~ / 50-60 Hz com os interruptores
de passagem de tensão entrada / saída em
OFF.
(1) 2 Ch -60dB (2) 42Ch -60dB
Características técnicas
Margem de frequência (MHz) 47 - 862
Ganho (dB tip.) 41 - 53 (selec.)
Tensão máxima de saída (DIN 45004B) (dBµV tip.) 123
Tensão máxima de saída (EN 50083) (IMD3)(1) (dBµV tip.) 120
Tensão máxima de saída (IMD2)(1) (dBµV tip.) 116
Tensão máxima de saída CTB, CSO, XMOD(2) (dBµV tip.) 106
Figura de ruido (dB tip.)10
Perdas de retorno (dB tip.)10
Margem de atenuação (dB tip.) 0 - 18
Margem de equalização (dB tip.) 0 - 18
Margem de regulação (dB tip.) 0 - 10
Margem de pré-acentuação (dB tip.) 0 - 10
Tensão de alimentação (V~) 196 - 264
Consumo total (I. máx) (mA~) 130
Corrente máx. disponível entrada/saída (mA ) 700
Número máximo de centrais que pode tele-alimentar 1 (700 mA )
Gama de funcionamento (ºC) -5 a +45
Índice de proteção IP20

10
Manual de instruções 5338
Equipa-
mento de
cabeçeira Out Out
In 1
RF
RF
RF
+
DC
RF
+
DC
RF
+
DC
Tipo B
Tipo B
Tipo A
Tipo A
Rede
Baixadas OFF ON
Ref. 5132
Ref. 5132
Ref. 5131
Ref. 5131
Tipo B Tipo TA
Ref. 5132 Ref. 5130
Sinais TV Telealiment
Out
In 2
ON OFF
Telealiment
Exemplo de aplicação Fixação na parede
Ligação à terra Ligação à rede
Ajuste dos níveis Acionamento
12
Ref. 5338
Ref. 5338
A referência 5338 pode tele-alimentar como máximo 1un. da referência 5338

11
Manuel d’instructions 5338
FRANÇAIS
CONSIGNES DE SECURITE IMPORTANTES
Conditions générales d'installation:
• Lire la notice avant de manipuler ou brancher l'appareil.
• Afin de réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à la pluie ou à des projections d'eau.
• Ne pas retirer le couvercle de l'appareil sans le débrancher.
• Ne pas obstruer les entrées de ventilation.
• Merci de permettre la circulation d'áir autour de l'áppareil.
• L'appareil ne doit pas être exposé à des chutes ou projections d'eau. Ne pas placer d'objets ou de récipients contenant de l'eau à
proximité immédiate sans protection.
• Ne pas placer l'appareil près d'une source de chaleur ou dans un milieu fortement humide.
• Ne pas placer l'appareil dans un lieu exposé à de fortes vibrations ou secousses.
Utilisation de l'appareil en toute sécurité:
• La tension d'alimentation de ce produit est de: 196-264V~ / 50-60 Hz.
• Si un liquide / objet tombe à l'intérieur de l'appareil, référez-en au service technique spécialisé.
• Pour débrancher du secteur, tirez sur la prise et jamais sur le câble
• Ne pas brancher l'appareil avant que toutes les autres connections aient été effectuées.
• La prise à laquelle l'appareil sera branché doit être située à proximité et facilement accessible
• Le produit ne peut être ouvert que par du personnel qualifié.
Description des symboles de sécurité électrique:
• Afin d'éviter le risque de décharge ne pas ouvrir l'appareil.
• Ce symbole indique que l'appareil répond aux exigences de sécurité des appareils de classe II.
• Ce symbole indique que cet appareil répond aux exigences de la norme CE.

12
Manuel d’instructions 5338
I. max 130mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
US EXCLUSIV EN INTERI R
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
N ABRIR. TENSI NES ELEVADAS DENTR
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
20 dB MATV
+10 dB
On
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
1.- Entrée d´alimentation du réseau (196-264 V~ 50/60 Hz)
2.- Branchement pour prise de terre
3.- LED d'allumage
4.- Entrée MATV
5.- Entrée Test MATV
6.- Sortie Test MATV
7.- Sortie MATV
8.- Switch de configuration pour telealimentation par le con-
necteur d'entrée
9.- Atténuateur signal MATV
10.- Égalisateur signal MATV
11.- Switch de configuration pour telealimentation par le con-
necteur de sortie
12.- LEDs d´état. Allumé indique la présence d´une signal
13.- Switch configuration amplificateur voie principale
14.- Switch configuration amplificateur voie principale
15.- Atténuateur signal MATV
16.- Égalisateur signal MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
n
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
9
14 13
15
16
10 118 12

13
Manuel d’instructions 5338
FRANÇAIS
Cette référence a son application comme
amplificateur de ligne en MATV horizontal.
La central peut alimenter ou être alimentée
en continu par le câble coaxial. La qualité
du câble à utiliser avec ce produit doit être
du type T-100 ou supérieur.
Elle a un égalisateur variable à l´entrée, de 0
a 18dB sur toute la bande, ainsi qu'un atté-
nuateur variable de 0 a 18 dB.
Avant la mise en service, vérifier que tout
est configuré correctement.
Elle est configurée en usine pour fonction-
ner en 196-264 V~ 50/60 Hz avec les
interrupteurs de passage de tension
entrée/sortie en OFF.
(1) 2 Ch -60dB (2) 42Ch -60dB
Caractéristiques techniques
Bande passante (MHz) 47 - 862
Gain (dB typ.) 41 - 53 (sèlec.)
Tension maximale de sortie (DIN 45004B) (dBµV typ.) 123
Tension maximale de sortie (EN 50083) (IMD3)(1) (dBµV typ.) 120
Tension maximale de sortie (IMD2)(1) (dBµV typ.) 116
Tension maximale de sortie CTB, CSO, XMOD(2) (dBµV typ.) 106
Figure de bruit (dB typ.) 10
Pertes de retour (dB typ.) 10
Marge d´atténuation (dB typ.) 0 - 18
Marge d´égalisation (dB typ.) 0 - 18
Marge de régulation (dB typ.) 0 - 10
Marge de préaccentuation (dB typ.) 0 - 10
Tension d´alimentation (V~) 196 - 264
Consommation totale (I. máx) (mA~) 130
Courant max. disponible entrée/sortie (mA ) 700
Nombre de produits pouvant être téléalimentés 1 (700 mA )
Temp. de fonctionnement (ºC) -5 à +45
Indice de protection IP20

14
Manuel d’instructions 5338
Header Out Out
In 1
RF
RF
RF
+
DC
RF
+
DC
RF
+
DC
Type B
Type B
Type A
Type A
Réseau
Sorties OFF ON
Ref. 5132
Ref. 5132
Ref. 5131
Ref. 5131
Type B Type TA
Ref. 5132 Ref. 5130
Signaux TV Telealiment
Out
In 2
ON OFF
Telealiment
Exemple d´application Fixation au mur
Mise à la terre Mise sous tension
Réglage de niveau Fonctionnement switch
12
Ref. 5338
Ref. 5338
La référence 5338 peut téléalimenter au maximum 1 ud. référence 5338

15
User instructions 5338
ENGLISH
IMPORTANT SAFETY INSTRUCTIONS:
General installation conditions:
• Before handling or connecting the equipment, please read this manual.
• In order to reduce the risk of fire or electric shock, do not expose the equipment to rain or moisture.
• Do not take the cover off the equipment without disconnecting it from the mains.
• Do not obstruct the equipment's ventilation system.
• Please allow air circulation around the equipment
• The equipment must not come into contact with water or even be splashed by liquids. Do not place containers with water on or near the
equipment if it is not adequately protected.
• Do not place the equipment near sources of heat or in excessively moisture conditions.
• Do not place the equipment where it may be affected by strong vibrations or knocks.
How to use the equipment safely:
• The powering supply of this product is: 196-264V~ / 50-60 Hz.
• If any liquid or object falls inside the equipment, please contact a specialized technician.
• To disconnect the equipment from the mains, pull from the connector, and never pull from the cable.
• Do not connect the equipment until all the other connections have been made.
• The mains socket that is going to be used to connect the equipment should be located nearby and should be easily accessible.
• Open the equipment only by qualified personnel.
Description of the electrical safety symbols:
• To avoid the risk of electric shock, do not open the equipment.
• This symbol indicates that the equipment complies with the safety requirements for class II equipment.
• This symbol indicates that the equipment complies with the requirements of CE mark.

16
User instructions 5338
I. max 130mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
US EXCLUSIV EN INTERI R
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
N ABRIR. TENSI NES ELEVADAS DENTR
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
20 dB MATV
+10 dB
On
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
1.- Mains supply input (196-264 V~ 50/60 Hz)
2.- Ground connection
3.- On LED
4.- MATV input
5.- MATV input test
6.- MATV output test
7.- MATV output
8.- Configuration switch for tele-alimentation through the
input connector
9.- MATV signal attenuator
10.- MATV signal equalizer
11.- Configuration switch for tele-alimentation through the
output connector
12.- Status LED. “On” position means signal presence
13.- Configuration switch for main channel amplifier
14.- Configuration switch for main channel amplifier
15.- MATV signal attenuator
16.- MATV signal equalizer
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
n
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
9
14 13
15
16
10 118 12

17
User instructions 5338
ENGLISH
This reference has been designed as a line
amplifier (line extender unit) to provide low
distortion at high output levels.
It incorporates a flat frequency response
18dB attenuator, an 18dB equalizer, a 10dB
interstage attenuator and a 10dB interstage
equalizer.
This product has been made to be 196-264
V~ mains powered.
However, it can also be line powered with
9Vdc either through the output or through
the input (each amplifier can power another
one).
To interrupt the unit being powered through
the output or the input, move switches to
OFF position (default position).
(1) 2 Ch -60dB (2) 42Ch -60dB
Technical characteristics
Frequency range (MHz) 47 - 862
Gain (dB typ.) 41 - 53 (select.)
Maximum output level (DIN 45004B) (dBµV typ.) 123
Maximum output level (EN 50083) (IMD3)(1) (dBµV typ.) 120
Maximum output level (IMD2)(1) (dBµV typ.) 116
Maximum output level CTB, CSO, XMOD(2) (dBµV typ.) 106
Noise figure (dB typ.)10
Return losses (dB typ.)10
Attenuator (dB typ.) 0 - 18
Equalizer (dB typ.) 0 - 18
Interstage attenuator (dB typ.) 0 - 10
Interstage equalizer (dB typ.) 0 - 10
Powering voltage (V~) 196 - 264
Total consumption (I. máx) (mA~) 130
Max. current available at the input/output (mA ) 700
Maximum number of amplifiers that can be line powered 1 (700 mA )
Operation margin (ºC) -5 to +45
Protection index IP20

18
User instructions 5338
Headend
equipment Out Out
In 1
RF
RF
RF
+
DC
RF
+
DC
RF
+
DC
Type B
Type B
Type A
Type A
Mains
Outs OFF ON
Ref. 5132
Ref. 5132
Ref. 5131
Ref. 5131
Type B Type TA
Ref. 5132 Ref. 5130
TV Signals Telealiment
Out
In 2
ON OFF
Telealiment
Application example Wall fixation
Ground connection Mains connection
Levels setting Switches drive
12
Ref. 5338
Ref. 5338
Ref. 5338 only can line-power another ref. 5338

19
Manuale utente 5338
ITALIANO
IMPORTANTI ISTRUZIONI PER LA SICUREZZA
Condizioni generali per l’installazione:
• Prima di utilizzare o collegare il prodotto, prego leggere per intero il presente manuale.
• Per evitare il rischio di incendio o folgorazione, non esporre il prodotto alla pioggia o all’umidità.
• Non togliere il coperchio dell’alimentatore senza prima averlo staccato dalla rete.
• Non ostruire le feritoie per la ventilazione.
• Permettere la circolazione d’aria intorno al prodotto.
• Il prodotto non deve entrare in contatto con acqua o essere bagnato da liquidi. Non posizionare recipienti contenenti acqua sopra o
vicino al prodotto si non adeguatamente protetto.
• Non mettere il prodotto vicino a fonti di calore o in posti con umidità eccessiva.
• Non posizionare il prodotto in luoghi soggetti a forti vibrazioni o sollecitazioni meccaniche.
Come utilizzare il prodotto in modo sicuro:
• L’alimentazione di questo prodotto è: 196-264V~ 50/60Hz.
• Se del liquido o qualsiasi oggetto penetra nel prodotto scollegarlo immediatamente dalla rete e contattare un tecnico specializza.
• Per scollegare il prodotto dalla rete, non tirare il cavo ma solo la spina.
• Collegare l’alimentatore alla rete solo dopo aver effettuato tutte le altre connessioni.
• La presa di rete deve essere vicina al prodotto per garantire un ottimo funzionamento.
• Aprire l'apparato soltanto da personale qualificato.
Descrizione dei simboli e sicurezza elettrica:
• Per evitare il rischio di incendi o folgorazioni, non aprire il prodotto.
• Questo simbolo indica che il prodotto è conforme ai requisiti di sicurezza richiesti per i dispositivi di cglisi II.
• Questo simbolo indica che il prodotto è conforme ai requisiti del contrassegno del CE.

20
Manuale utente 5338
I. max 130mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
US EXCLUSIV EN INTERI R
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
N ABRIR. TENSI NES ELEVADAS DENTR
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN
20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
20 dB MATV
+10 dB
On
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
1.- Entrata alimentazione rete (196-264 V~ 50/60 Hz)
2.- Connessione per presa a terra
3.- LED di accensione
4.- Entrata MATV
5.- Test entrata MATV
6.- Test uscita MATV
7.- Uscita MATV
8.- Switch configurazione telepower presa di entrata
9.- Attenuatore segnale MATV
10.- Equalizzatore segnale MATV
11.- Switch configurazione telepower presa di uscita
12.- LED di stato. Acceso indica presenza del segnale
13.- Switch configurazione amplificatore canale principale
14.- Switch configurazione amplificatore canale principale
15.- Attenuatore segnale MATV
16.- Equalizzatore segnale MATV
42 31 5 6 7
Test IN
-20 dB
MATV
10 dB 10 dB
OK - MATV
20 dB
20 dB
Test OUT
-20 dB
+10 dB
n
9V
DC IN
ON
OFF
DC OUT
ON
OFF
700mA 700mA
9
14 13
15
16
10 118 12
