Inhaltsverzeichnis
Testboy® TV 218 3
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Hinweise 4
Sicherheitshinweise 4
Allgemeine Sicherheitshinweise 5
Bedienung 10
Betrieb 10
Produktspezifische Sicherheitshinweise 12
Wartung und Reinigung 13
Batteriewechsel 14
Tastenerklärung 15
Bedienungsanleitung 16
Messung AC-Strom 16
Messung DC-Strom 16
Technische Daten 17
Angaben zur Messung 18

Hinweise
4 Testboy® TV 218
Hinweise
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen
kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die
Beschädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren
Verletzungen von Personen führen sowie eine
Gefährdung für die Funktion von Gegenständen (z.B.
die Beschädigung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge.
Laserstrahlung kann irreparable Schäden am Auge
hervorrufen. Bei Messungen in der Nähe von
Menschen, muss der Laserstrahl deaktiviert werden.

Hinweise
Testboy® TV 218 5
DEUTSCH
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die
Sicherheitshinweise, Warnvermerke und das Kapitel
"Bestimmungsgemäße Verwendung" unbedingt
beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten,
Induktionsheizern und anderen
elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das
Gerät vor dem Gebrauch zur Stabilisierung ca. 30
Minuten an die neue Umgebungstemperatur
angepasst werden um den IR-Sensor zu
stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte
Umgebungsbedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die
Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für

Hinweise
6 Testboy® TV 218
elektrische Anlagen und Betriebsmittel zu beachten.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Eine andere
Verwendung ist unzulässig und kann zu Unfällen oder
Zerstörung des Gerätes führen. Diese Anwendungen führen zu
einem sofortigen Erlöschen jeglicher Garantie- und
Gewährleistungsansprüche des Bedieners gegenüber dem
Hersteller.
Um das Gerät vor Beschädigung zu schützen,
entfernen Sie bitte bei längerem Nichtgebrauch des
Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachtung der
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch. Ein in einem Dreieck befindliches
Ausrufezeichen weist auf Sicherheitshinweise in der
Bedienungsanleitung hin. Lesen Sie vor
Inbetriebnahme die Anleitung komplett durch. Dieses
Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige
Ankündigung zu ändern © Testboy GmbH, Deutschland.

Hinweise
Testboy® TV 218 7
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen
Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen.
Änderungen, Druckfehler und Irrtümer vorbehalten.

Hinweise
8 Testboy® TV 218
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres
Produktes haben Sie die Möglichkeit, das Gerät nach Ende
seines Lebenszyklus an geeignete Sammelstellen für
Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu
verpflichtet, Elektrogeräte die nach diesem Datum
verkauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die "normalen" Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu
entsorgen. Alle Geräte, die unter diese Richtlinie
fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich
(Batteriegesetz) zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet; eine Entsorgung
über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit
nebenstehenden Symbolen gekennzeichnet, die auf
das Verbot der Entsorgung über den Hausmüll
hinweisen.
Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg =
Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie
unentgeltlich bei den Sammelstellen Ihrer Gemeinde
oder überall dort abgeben, wo Batterien/Akkus
verkauft werden!

Hinweise
Testboy® TV 218 9
DEUTSCH
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten,
qualitätsrelevanten Tätigkeiten und Prozesse werden
permanent durch ein Qualitätsmanagementsystem überwacht.
Die Testboy GmbH bestätigt weiterhin, dass die während der
Kalibrierung verwendeten Prüfeinrichtungen und Instrumente
einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG
und die EMV-Richtlinien 2004/108/EG.

Bedienung
10 Testboy® TV 218
Bedienung
Vielen Dank, dass Sie sich für die Testboy®TV 218
entschieden haben.
Die Testboy®TV 218 ist für die Messung von Anlagen der
Kategorie CAT III bestimmt, d.h. für Spannungen, die auf Erde
bezogen 300 V (AC oder DC) nicht überschreiten.
Betrieb
Vor einer Messung das Gerät akklimatisieren lassen.
| Bei Einsatz dieses Zangenmessgeräts muss der Benutzer alle
üblichen Sicherheitsregeln einhalten.
| Beim Einsatz in der Nähe von stör- oder rauscherzeugenden
Geräten kann die Anzeige grobe Fehler anzeigen.
| Gerät nur so verwenden, wie es in dieser Anleitung
beschriebenen ist, da die Schutzvorrichtungen dieses Gerätes
sonst beeinträchtigt sein können.
| Zur Vermeidung von Beschädigungen des Gerätes, die in den
technischen Daten angegebenen maximalen Eingangswerte
nicht überschreiten.
| Auf Funktionswahlschalter achten und sich vergewissern,
dass er vor jeder Messung auf der richtigen Position steht.
| Besondere Vorsicht ist geboten bei Arbeiten an unisolierten
Leitern oder Sammelschienen.
| Jeder versehentliche Kontakt mit dem Leiter kann einen
Elektroschlag zur Folge haben.
| Vorsicht bei Arbeiten mit Spannungen über 60 V DC oder
30 V AC RMS. Bei solchen Spannungen besteht die Gefahr
von Elektroschocks.
| Vor Umschaltung auf andere Funktionen muss die Zange vom
getesteten Kreis abgezogen werden.

Bedienung
Testboy® TV 218 11
DEUTSCH
| Während der Messungen mit den Fingern hinter dem
Schutzring bleiben.
| Zur Vermeidung falscher Messwerte: Bei Erscheinen des
– Symbols, Batterien wechseln.
| Vor jeder Messung vergewissern, dass das Prüfgerät in
einwandfreiem Zustand ist. Prüfen Sie die Funktion an einer
bekannten, funktionierenden Stromquelle bevor Sie das Gerät
benutzen.

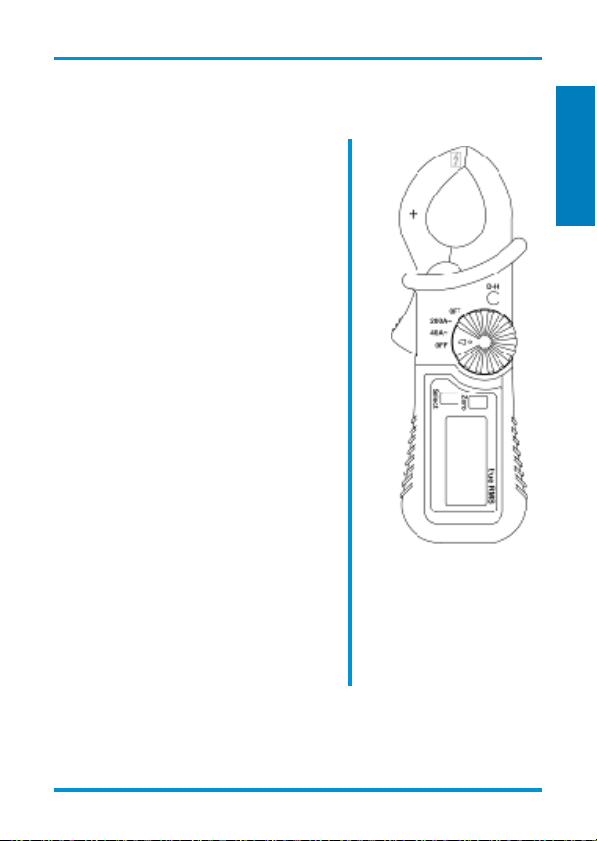

| Das „+“ Zeichen auf der Zange, zeigt im DC Betrieb die
technische Stromrichtung (siehe Abbildung).
AStromrichtung
B Schutzring
C Data-Hold
D Funktionswahlschalter
A
B
C
D

Bedienung
12 Testboy® TV 218
Produktspezifische Sicherheitshinweise
| Das Gerät vor dem Öffnen immer von allen elektrischen
Stromquellen trennen, eigene statische Aufladung
neutralisieren, diese könnte interne Bauteile zerstören.
| Alle Justierungs-, Wartungs- und Reparaturarbeiten am
stromführenden Zangenmessgerät dürfen nur durch
qualifiziertes Fachpersonal vorgenommen werden, die mit den
Vorschriften dieser Anleitung vertraut sind.
| "Qualifiziert" ist eine Person, die mit Einrichtung, Bauart und
Arbeitsweise der Ausrüstung und den mit ihr verbundenen
Gefahren vertraut ist. Sie verfügt über Erfahrung und ist dazu
autorisiert, entsprechend professioneller Arbeitsweise
Stromkreise und elektrische Einrichtungen unter Strom zu
setzen oder abzuschalten.
| Bei geöffneten Geräten daran denken, dass einige interne
Kondensatoren auch nach Abschaltung noch
lebensgefährliches Spannungspotential aufweisen können.
| Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das
Gerät außer Betrieb setzen und sicherstellen, dass es bis
nach erfolgter Überprüfung nicht mehr benutzt werden kann.
| Wenn das Gerät über längere Zeit nicht gebraucht wird, die
Batterien entfernen und das Gerät in einer nicht zu feuchten
und nicht zu heißen Umgebung aufbewahren.
| Extreme Vorsicht ist geboten beim Arbeiten an unisolierten
Leitern und Stromschienen. Eine Berührung dieser Teile
könnte zu einem elektrischen Schock führen! Benutzen Sie
hierzu eine passende Schutzausrüstung!

Bedienung
Testboy® TV 218 13
DEUTSCH
Wartung und Reinigung
Zur Vermeidung elektrischer Schläge keine
Feuchtigkeit in das Gehäuse eindringen lassen.
| Gehäuse in regelmäßigen Abständen mit einem trockenen
Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer-
oder Lösemittel verwenden.

Bedienung
14 Testboy® TV 218
Batteriewechsel
Vor Abnehmen der Rückseite, zur Vermeidung
elektrischer Schläge oder Schocks, Zangenmessgerät
vom Prüfling trennen und ausschalten.
Vorgehensweise
| Wenn die Arbeitsspannung der
Batterie zu niedrig wird,
erscheint auf der LCD-Anzeige
das "Batterie" Symbol; die
Batterie muss dann
ausgewechselt werden.
| Bereichsumschalter auf "OFF"
stellen.
| Gummi-Holster abziehen und die
Sicherungsschraube (A) auf der
Rückseite mit einem
Schraubendreher lösen.
Verbrauchte Batterien
entnehmen und durch zwei neue
Knopfzellen vom Typ 1,5 V SR
44 / LR 44 ersetzen.
| Abdeckung mit Schraube
sichern und Gummi-Holster
wieder aufsetzen.
A
Batterien gehören nicht in den Hausmüll. Auch in Ihrer
Nähe befindet sich eine Sammelstelle!

Bedienung
Testboy® TV 218 15
DEUTSCH
Tastenerklärung
Select
Wechsel zwischen DC-
(Werkseinstellung) oder AC-
Betrieb.
Zero
Durch Betätigung der Zero Taste
erzwingt man eine Nullung der
Messwertanzeige.
D-H
Data-Hold Taste oder auch
Messwertspeichertaste genannt.
Bei Betätigung des Tasters wird
der letzte aktuelle Messwert
gespeichert und im Display
angezeigt. Das "H-D" Symbol im
Display bestätigt die aktive
Funktion.
Die Messung ist während der
Data-Hold-Funktion
unterbrochen!
Funktionswahlschalter
Der Funktionswahlschalter ist zur
Messbereichsauswahl sowie zur
Ausschaltung des Gerätes da.

Bedienung
16 Testboy® TV 218
Bedienungsanleitung
Wird der eingestellte Wert durch den in der Messung stehenden
Strom über längere Zeit überschritten, kann es zu einer
Erwärmung kommen, die die Betriebs- und Funktionssicherheit
interner Schaltungen beeinträchtigen kann.
Zur Vermeidung von Entladungen und/oder ungenauer
Messwerte keine Strommessungen an
Hochspannungsleitungen (> 300 V) vornehmen.
Werksmäßig ist der DC Betrieb eingestellt.
Messung AC-Strom
| Funktionsschalter auf den gewünschten Bereich einstellen.
| Mit dem Select-Taster den Wechselstrom-Bereich "AC T-rms"
auswählen.
| Einen der zu messenden Leiter mit dem Stromwandler
(Zangenbacke) umfassen. Vergewissern Sie sich, dass die
Zange völlig geschlossen ist.
| Den Messwert der in "True-RMS" angezeigt wird, ablesen.
Messung DC-Strom
| Funktionsschalter auf den gewünschten Bereich einstellen.
| Den zu messenden Leiter mit dem Stromwandler
(Zangenbacke) umfassen. Vergewissern Sie sich, dass die
Zange völlig geschlossen ist. Achten Sie auf die
Polaritätszeichen!
| Messwert ablesen.
| Eventuell muss vor der Messung ein Nullabgleich durchgeführt
werden; hierzu die Zangenbacken ohne Leiter mehrmals auf
und zumachen, danach warten, dass der Wert im Display sich
beruhigt hat, dann die Taste "ZERO" drücken, der Wert in der
Anzeige wechselt auf ca. 0.00 und "ZERO" erscheint im
Display.

Technische Daten
Testboy® TV 218 17
DEUTSCH
Technische Daten
Arbeitstemperatur 0-40 °C, < 80 % rel. F.,
nicht kondensierend
Schutz gegen
Fremdspannung
CAT III 300 V ~
Stromversorgung 2 x 1,5 V Typ SR 44 / LR44
Schutzart IP 30
Überspannungskategorie CAT III 300 V
Prüfnorm IEC/EN 61010-1
(DIN VDE 0411)
Arbeitshöhe < 2000 m
Lagertemperatur -10 - 60 °C, < 70% rel. F.,
ohne Batterien
Abtastrate ~3 Hz
Anzeige 3 3/4 Digits LC-Display mit
max. Anzeige 4000
Batteriezustandsanzeige Bei zu niedriger
Batteriespannung erscheint
das Batteriesymbol im
Display
Zangenöffnung Kabel 20 - 23 mm
Abmessungen 155 x 50 x 25 mm (BxHxT)
Gewicht ca. 95 g (mit Batterien)
Zubehör Bedienungsanleitung,
Tasche

Technische Daten
18 Testboy® TV 218
Angaben zur Messung
| Für die größtmögliche Messgenauigkeit Kabel möglichst
genau in den Schnittpunkt der Markierungen zwischen den
Zangenbacken platzieren.
| Bei ungenauer Positionierung des Kabels innerhalb der Zange
beträgt der Messfehler maximal 1,5 %.
| Genauigkeit: (% des Ablesewerts + Anzahl der Digits) bei
18 °C bis 28 °C (64 °F bis 74 °F) und einer rel. Feuchte
< 75 %.
AC-Strommessung (True-RMS)
Messbereich Auflösung Toleranz
40 A 0,01 A
200 A 0,1 A
± 3,0 % +5 digit
DC-Strommessung
Messbereich Auflösung Toleranz
40 A 0,01 A
200 A 0,1 A
± 2,5 % +8 digit
(Max.: 300 A DC)

Table of Contents
Testboy® TV 218 19
ENGLISH
Table of Contents
Table of Contents 19
Notes 20
Safety notes 20
General safety notes 21
Operations 26
Operating 26
Safety information for this product 28
Maintenance and cleaning 29
Changing the batteries 30
Explanation of the buttons 31
Operating Instructions 32
Measuring AC currents 32
Measuring DC currents 32
Technical specifications 33
Measuring instructions 34

Notes
20 Testboy® TV 218
Notes
Safety notes
WARNING
An additional source of danger is posed my
mechanical parts which can cause severe personal
injury.
Objects can also be damaged (e.g., the instrument
itself can be damaged).
WARNING
An electric shock can result in death or severe injury.
It can also lead to property damage and damage to
this instrument.
WARNING
Never point the laser beam directly or indirectly (on
reflective surfaces) towards the eyes. Laser radiation
can cause irreparable damage to the eyes. You must
first deactivate the laser beam when measuring close
to people.
