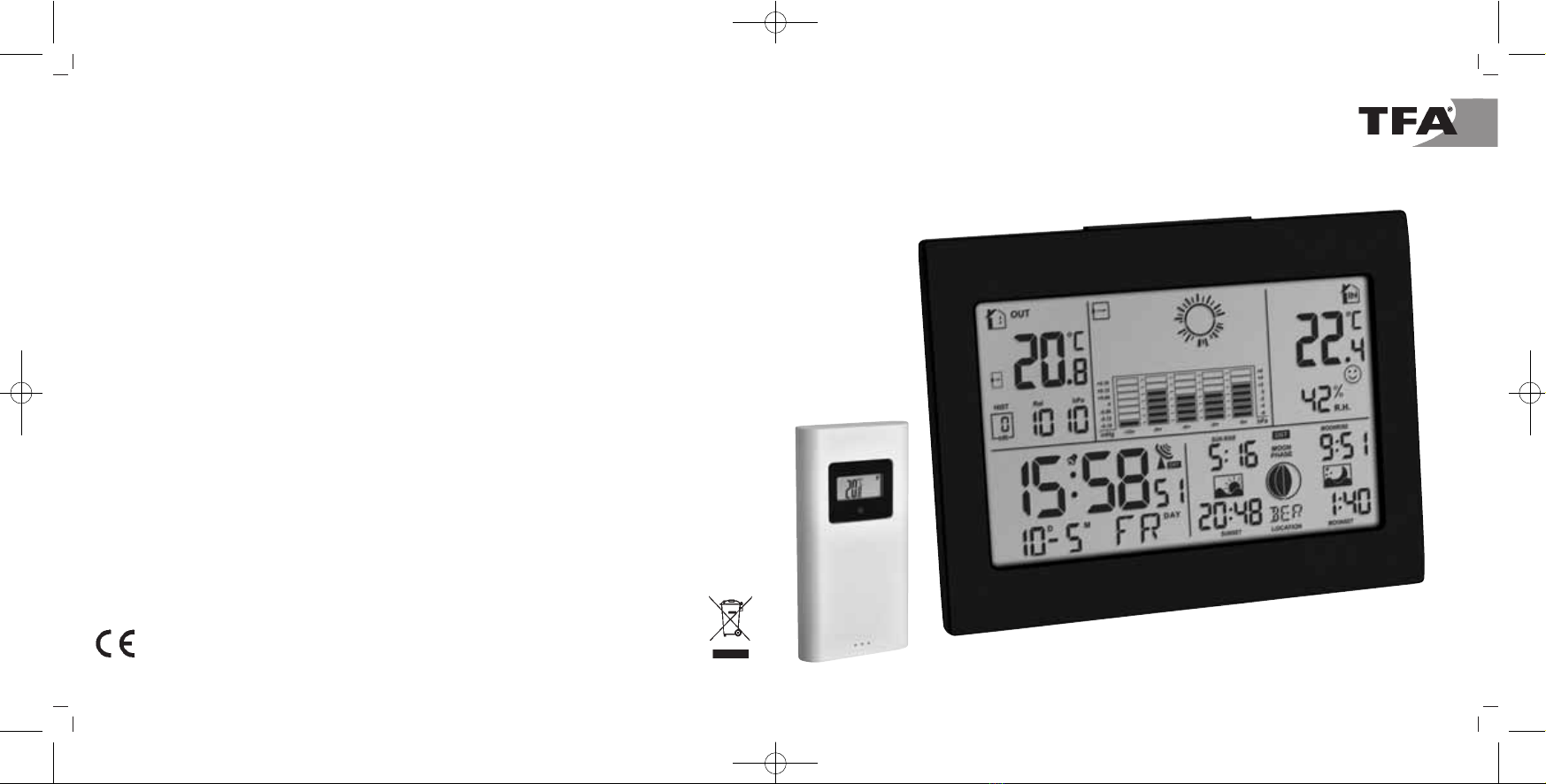

TFA HORIZON User manual

RoHS
Bedienungsanleitung
Instruction manual
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso
Kat. Nr. 35.1155
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 1

32
Fig. 1 Fig. 2
A 11 C 2
C 1
A 8
A 9
A 10
A 15 A 13
A 16 A 14 A 12
A 17
A 1 A 3 A 5
A 2 A 4 A 6
A 7
B 1
B 3
B 2
B 5
B 4
B 7
B 6
B 9
B 8
B 11
B 10 B 12
A 22
A 23
A 25
A 24
A 21
A 20
A 19
A 18
C 1
C 3
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 2

Fig. 3
D 6
D 1
D 2
D 3
D 4
4 5
HORIZON – Funk-Wetterstation 
D 7
D 8
D 9
D 5
D 10
D 11
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige
Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die
Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
•Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine
Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Bedienungsanleitung gut auf!
2. Lieferumfang
• Wetterstation (Basisgerät)
• Außensender (Kat.-Nr. 30.3242.02)
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Außentemperatur über kabellosen Außensender (433 MHz), Reichweite bis 60 m (Freifeld), mit Tendenzanzeige
• Erweiterbar um bis zu 3 Sender, auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Wein-
keller
• Innentemperatur und Luftfeuchtigkeit mit Komfortstufe des Raumklimas
• Maxima- und Minimawerte
• Wettervorhersage mit Symbolen und Luftdrucktendenz
• Absoluter oder relativer Luftdruck
• Grafische Darstellung des Luftdruckverlaufs der letzten 12 Std.
• Funkuhr mit Datum und Wochentag
• Weckalarm mit zwei Alarmzeiten und Snooze-Funktion
• Zeitpunkt für Auf- und Untergang von Sonne und Mond (für 150 europäische Städte abrufbar)
• Anzeige der aktuellen Mondphase
• Hintergrundbeleuchtung
• Zum Aufstellen oder an die Wand hängen
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 3

76
HORIZON – Funk-Wetterstation 
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt
nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde
eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode füh-
ren. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen
Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit
ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Vor Feuchtigkeit
schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten
Platz für den Sender aus.
5. Bestandteile
5.1 Basisstation (Empfänger)
A: LCD-Anzeige (Fig. 1):
A 1: Batteriesymbol für den Sender A 2: Außentemperatur
A 3: Empfangssymbol für den Sender A 4: Luftdrucktendenz
A 5: Wettervorhersage mit Symbolen
HORIZON – Funk-Wetterstation 
A 6: Grafische Darstellung des Luftdruckverlaufs der letzten 12 Std.
A 7: Batteriesymbol für die Basisstation A 8: Innentemperatur
A 9: Komfortstufe des Raumklimas A 10: Innenluftfeuchtigkeit
A 11: Mondphase A 12: Uhrzeit für Mondauf- und -untergang
A 13: Standort A 14: Uhrzeit für Sonnenauf- und -untergang
A 15: Sommerzeit-Symbol A 16: DCF Empfangssignal
A 17: Alarmsymbol 1+2 A 18: Datum und Wochentag
A 19: Uhrzeit mit Sekunden A 20: Luftdruckhistorie
A 21: Absoluter oder relativer Luftdruck A 22: Außentemperaturtendenz
A 23: Symbol für Kanalwechsel A 24: MAX/MIN-Symbol
A 25: Kanalnummer
B: Tasten (Fig. 1+2):
B 1: SNOOZE/LIGHT Taste B 2: +/12/24 Taste
B 3: Relative/Absolute Taste B 4: –/ Taste
B 5: MAX/MIN/– Taste B 6: MODE Taste
B 7: °C/°F/+ Taste B 8: ALARM ON/OFF Taste
B 9: HISTORY/WEATHER Taste B 10: SUN MOON Taste
B 11: CHANNEL Taste B 12: RESET Taste
C: Gehäuse (Fig. 2):
C 1: Wandaufhängung C 2: Batteriefach
C 3: Ständer (ausklappbar)
D: Sender (Fig. 3):
D 1: °C/°F Taste D 2: TX Taste
D 3: Wandaufhängung D 4: 1 2 3 Schiebeschalter zur Kanalauswahl
D 5: Batteriefach D 6: Ständer
D 7: Funksymbol Kanal 1/2/3 D 8: Außentemperaturanzeige
D 9: Übertragungsanzeige LED D 10: Batteriesymbol für den Sender
D 11: Übertragungssignal
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 4

98
HORIZON – Funk-Wetterstation 
6. Inbetriebnahme
6.1 Einlegen der Batterien
• Ziehen Sie die Schutzfolien vom Display der Basisstation und dem Außensender.
• Öffnen Sie das Batteriefach von Sender und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5
Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und
Funkanlagen).
• Legen Sie zuerst zwei neue AAA 1,5 V Batterien in das Batteriefach des Senders und unmittelbar danach drei neue
AAA 1,5 V Batterien in die Basisstation. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Nach erfolgreicher Inbetriebnahme verschließen Sie die Batteriedeckel wieder sorgfältig.
6.2 Einstellung Wettersymbole
• Ein Signalton ertönt und alle Displaysegmente werden kurz angezeigt.
• Gleich nach dem Einlegen der Batterien oder wenn Sie die HISTORY/WEATHER Taste im Normalmodus für 3 Sekun-
den gedrückt halten, beginnt das Wettersymbol für 20 Sekunden zu blinken. Sie können während dieser Zeit mit
der MAX/MIN/– oder der °C/°F/+ Taste das aktuelle Wetter einstellen.
• Bestätigen Sie die Eingabe mit der HISTORY/WEATHER Taste.
6.3 Empfang der Außentemperatur
• Nach dem Einlegen der Batterien werden außerdem die Messdaten des Außensenders an die Basisstation übertra-
gen. Das Empfangssymbol für den Sender blinkt.
• Werden die Außenwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie
einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.
•
Sie können die Sendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Senders oder Bat-
teriewechsel). Halten Sie die CHANNEL Taste für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht.
• Drücken Sie die TX Taste auf dem Sender. Die Übertragung der Daten erfolgt sofort und wird bei erfolgreichem
Empfang mit einem Piepton von der Basisstation quittiert.
6.4 Empfang der Funkzeit
• Nach 3 Minuten startet die Basisstation den Empfang des Funksignals für die Uhrzeit. Das DCF-Empfangszeichen
blinkt. Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der
Wochentag und das DCF-Empfangszeichen ständig im Display angezeigt.
HORIZON – Funk-Wetterstation 
• Die Uhrzeit aktualisiert sich jeden Tag um 1 Uhr, 2 Uhr, 3 Uhr und 4 Uhr nachts. Ist kein Empfang des Funksignals
für die Uhrzeit möglich, erfolgt der Versuch nochmals um 5 Uhr und 6 Uhr nachts (geringste Störeinflüsse).
• Sie können die Initialisierung auch manuell starten. Drücken Sie die –/ Taste für 3 Sekunden. Das DCF-
Empfangszeichen blinkt.
• Drücken Sie noch einmal die –/ Taste für 3 Sekunden, ist der Empfang des Funksignals beendet. Das
Empfangszeichen verschwindet.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die
Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Einstellungen für Uhr-
zeit, Kalender und Standort).
6.5 Hinweis zum Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in
Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist
kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal
übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkwetterstation empfängt das Signal, wandelt es um und
zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der
Sommerzeit erscheint DST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Nor-
malfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme
auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computer-
bildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen
wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfan-
gen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich.
Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde
zu halten.
7. Bedienung
•Wichtig: Während des Empfangs des Funksignals der Außentemperatur oder der Uhrzeit ist eine Bedienung der
Tasten nicht möglich.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 5

1110
HORIZON – Funk-Wetterstation 
• Während der Bedienung werden alle erfolgreichen Eingaben mit einem kurzen Piepton quittiert.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.
• Halten Sie die +/12/24 oder –/ Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
7.1 Einstellungen für Uhrzeit, Kalender und Standort
• Drücken Sie die MODE Taste und halten Sie diese für drei Sekunden gedrückt. Die Zeitzonenkorrektur (00 Vorein-
stellung) blinkt im Display. Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden
kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später). Mit der +/12/24 oder
–/ Taste können Sie die Zeitzonenkorrektur (+12/-12) vornehmen.
• Mit der MODE Taste können Sie nun nacheinander Stunden, Minuten, Sekunden, Jahr, Monat, Datum, Sprache für
den Wochentag, Land und Stadt ansteuern und mit der +/12/24 oder –/ Taste einstellen.
• Spracheinstellung für den Wochentag: Deutsch (GE), Französisch (FR), Spanisch (ES), Italienisch (IT), Hollän-
disch (NE), Dänisch (DA), Russisch (RU) und Englisch (EN).
• Eine Tabelle für die Standortwahl finden Sie am Ende der Anleitung.
• Bei erfolgreichem Empfang des Funksignals wird die manuell eingestellte Zeit überschrieben.
7.1.1 12- oder 24-Stunden-System
• Mit der +/12/24 Taste können Sie im Normalmodus das 12- oder 24-Stunden-Zeitsystem auswählen. Im 12-Stun-
den-Zeitsystem erscheint AM oder PM (nach 12 Uhr) auf dem Display.
8. Weckalarm
• Wählen Sie mit der MODE Taste die gewünschte Alarmart aus:
1. Alarm 1
2. Alarm 2
• Stellen Sie die Weckzeit im jeweiligen Alarm-Modus ein. Drücken Sie die MODE Taste für 3 sec. Die Stundenanzei-
ge blinkt. Stellen Sie mit der +/12/24 oder –/ Taste die gewünschte Zeit ein. Bestätigen Sie mit der MODE Taste.
Geben Sie auf gleiche Weise die Minuten ein.
• Um die Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die ALARM ON/OFF Taste im jeweiligen
Alarm-Modus. „on” oder „oF” erscheint neben der Alarmzeit im Display.
• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist.
• Drücken Sie auf eine beliebige Taste (außer SNOOZE/LIGHT) und der Alarm wird beendet.
HORIZON – Funk-Wetterstation 
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton nach 2 Minuten aus und aktiviert sich
erneut zur gleichen Weckzeit wieder.
• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren. Die Hinter-
grundbeleuchtung schaltet sich kurz an.
• Das Alarmsymbol blinkt auf dem Display.
• Der Alarm wird für 5 Minuten unterbrochen.
9. Thermometer und Hygrometer
9.1 Umschalten °C/°F
• Mit der °C/°F/+ Taste können Sie zwischen der Temperaturanzeige in °C (Grad Celsius) oder °F (Grad Fahrenheit)
auf der Basisstation wählen.
• Sie können die Werte auf dem Display des Außensenders mit der °C/°F Taste in °C oder in °F anzeigen lassen.
9.2 Trendpfeil
• Der Trendpfeil zeigt Ihnen, ob die Außentemperatur aktuell steigt, fällt oder gleich bleibt.
9.3 Komfortstufe des Raumklimas
• Auf dem Display erscheint ein Smiley zur Anzeige der Komfortstufe des Raumklimas:
< 40 % 40 - 60 % > 60 %
TROCKEN KOMFORT FEUCHT
< 20 °C /
20 -26 °C
> 26 °C /
9.4 Maximum/Minimum-Funktion
• Durch Drücken der MAX/MIN/– Taste können Sie die Tageshöchstwerte (MAX) für die Temperatur- und Luftfeuch-
tigkeitswerte vom Innensensor und die Außentemperatur abrufen. Durch nochmaliges Drücken der MAX/MIN/–
Taste können Sie die Tiefstwerte (MIN) abrufen.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 6

1312
HORIZON – Funk-Wetterstation 
• Wenn Sie die MAX/MIN/– Taste für 3 Sekunden gedrückt halten, werden die Werte gelöscht und auf den aktuellen
Wert zurückgesetzt.
10. Luftdruck
10.1 Wettervorhersage-Symbole
• Die Funkwetterstation unterscheidet 5 unterschiedliche Wettersymbole (sonnig, teilweise bewölkt, bedeckt, regne-
risch, starker Regen) und 3 Symbole für den Luftdrucktrend (steigend, gleich bleibend, fallend). Ein Schneekri-
stall wird angezeigt, wenn Regen gemeldet ist und die Außentemperatur unter 0°C beträgt.
• Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 – 24 Stunden und gibt lediglich
einen Wettertrend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf
eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung
zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.
10.2 Absoluter und relativer Luftdruck
• Drücken Sie die Relative/Absolute Taste, um zwischen der Anzeige des relativen („Rel”) oder absoluten („Abs”)
Luftdrucks zu wählen.
• Der absolute Luftdruck ist der aktuell gemessene Luftdruck.
• Der relative Luftdruck ist bezogen auf Meereshöhe und muss auf Ihre Ortshöhe eingestellt werden. Erfragen Sie
den aktuellen Luftdruck Ihrer Umgebung (Wert vom Wetteramt, Internet). Halten Sie die Relative/Absolute Taste
für 3 sec. gedrückt. Stellen Sie mit der MAX/MIN/– oder der °C/°F/+ Taste den gewünschten Wert ein. Bestätigen
Sie mit der Relative/Absolute Taste.
• Drücken Sie die HISTORY/WEATHER Taste, um die Luftdruckwerte der letzten 12 Stunden abzurufen (Anzeige:
0, -1, -2….-12).
• Halten Sie die °C/°F/+ Taste gedrückt, um die Anzeige auf inHg oder mb/hPa umzustellen.
10.3 Luftdruckverlauf
• Die grafische Anzeige zeigt den Luftdruckverlauf der vergangenen 12 Stunden.
11. Sonne und Mond
11.1 Sonnenauf- / -untergang und Mondauf- / -untergang
• Nach der Eingabe von Land und Stadt Ihres Standortes im Einstellmodus (siehe 7.1) werden die Auf- und Unter-
gangszeiten für Sonne und Mond automatisch berechnet.
HORIZON – Funk-Wetterstation 
• Drücken Sie die SUN MOON Taste. Die Tageslänge wird angezeigt.
• Halten Sie die SUN MOON Taste für 3 sec. gedrückt, um in den Schnell-Abfrage-Modus zu gelangen. Hier können
Sie kurzzeitig die Auf- und Untergangszeiten für einen anderen Standort oder ein anderes Datum aufrufen. Die
Länderanzeige fängt an zu blinken und Sie können mit der +/12/24 oder –/ Taste die gewünschte Auswahl vor-
nehmen. Steuern Sie nun mit der SUN MOON Taste nacheinander Stadt, Jahr, Monat und Tag an und nehmen Sie
mit der +/12/24 oder –/ Taste die gewünschte Einstellung vor. Bestätigen Sie ihre Eingabe mit der SUN MOON
Taste.
• Während des Abfragevorgangs blinkt die Standortanzeige weiter. Um in den normalen Modus zurückzukehren,
drücken Sie die SUN MOON Taste.
• Wenn 15 Sekunden lang keine Taste gedrückt wird, kehrt die Station automatisch in den Normalmodus und den
ursprünglich gewählten Standort zurück.
• Wenn der Mondaufgang oder –untergang erst am nächsten Tag stattfindet, wird „MOONRISE +1” oder „MOON-
SET +1” angezeigt.
• Gibt es keinen Mondaufgang oder –untergang an diesem Tag, erscheint „-:--” auf dem Display.
11.2 Mondphase
• Das Display zeigt Ihnen die aktuellen Mondphasen:
12. Beleuchtung
• Drücken Sie die SNOOZE/LIGHT Taste. Die Hintergrundbeleuchtung wird für 3 Sekunden aktiviert.
ABC DEF G H
A: Neumond B: Zunehmende Sichel C: Halbmond (erstes Viertel)
D: Zunehmender Mond E: Vollmond F: Abnehmender Mond
G: Halbmond (letztes Viertel) H: Abnehmende Sichel
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 7

1514
HORIZON – Funk-Wetterstation 
13. Zusätzliche Außensender
• Wenn Sie mehrere Sender anschließen wollen, wählen Sie mit dem Schiebeschalter 1 2 3 für jeden Sender einen
anderen Kanal. Der Empfang der neuen Sender erfolgt automatisch durch die Basisstation.
• Die Außentemperatur wird auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Sender ange-
schlossen haben, können Sie mit der CHANNEL Taste zwischen den Kanälen wechseln.
• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender erscheint
bei erneuter Bedienung der CHANNEL Taste das Kreissymbol für automatischen Kanalwechsel (Anzeige im Display
für Kanal 1, für Kanal 2 oder für Kanal 3 im Wechsel und für Kanalwechsel).
• Einmal registrierte Sender (Kanäle), die nicht mehr benötigt werden, können Sie manuell löschen, indem Sie die
CHANNEL Taste für drei Sekunden gedrückt halten. Sobald ein neuer Sender empfangen wird, erfolgt eine erneute
Anzeige.
14. Aufstellen der Basisstation und Befestigen des Senders
• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonnenein-
strahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernse-
her, Computer, Funktelefone) und massiven Metallgegenständen
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfin-
det (Reichweite Freifeld ca. 60 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sende-
reichweite erheblich reduzieren.
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger.
• Ist die Übertragung erfolgreich können Sie Sender und Basisstation mit der Aufhängevorrichtung an die Wand
hängen.
15. Pflege und Wartung
• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
Vor Feuchtigkeit schützen.
• Entfernen Sie die Batterien aus allen Geräten, wenn Sie die Geräte längere Zeit nicht verwenden.
• Bewahren Sie die Geräte an einem trockenen Platz auf.
15.1 Batteriewechsel
• Sobald das Batteriesymbol im Display der Basisstation neben der Außentemperatur oder im Display des Senders
erscheint, wechseln Sie bitte die Batterien im Sender.
HORIZON – Funk-Wetterstation 
• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der
Basisstation.
•Achtung: ei einem Batteriewechsel muss der Kontakt zwischen Sender und Empfänger wieder hergestellt werden
– also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.
16. Fehlerbeseitigung
Problem Lösung
Keine Anzeige auf ➜ Batterien polrichtig einlegen
Basisstation oder Sender ➜ Batterien wechseln
Kein Senderempfang ➜ Kein Sender installiert
Anzeige „---“ ➜ Batterien des Außensenders prüfen (keine Akkus verwenden!)
für Kanal 1/2/3 ➜ Neuinbetriebnahme von Außensender und Basisgerät gemäß Anleitung
➜ Manuelle Außensendersuche starten
➜ Anderen Aufstellort für Außensender und/oder Basisgerät wählen
➜ Abstand zwischen Außensender und Basisgerät verringern
➜ Beseitigen der Störquellen
Kein DCF Empfang ➜ –/ Taste für drei Sekunden drücken und Initialisierung starten
➜ Empfangsversuch in der Nacht abwarten
➜ Anderen Aufstellort für das Gerät wählen
➜ Uhrzeit manuell einstellen
➜ Beseitigen der Störquellen
➜ Neuinbetriebnahme des Gerätes gemäß Bedienungsanleitung
Unkorrekte Anzeige ➜ RESET Taste drücken
➜ Batterien wechseln
17. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wie-
derverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 8

1716
HORIZON – Funk-Wetterstation 
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten
Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestim-
mungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgerä-
ten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät
zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elek-
tro- und Elektronikgeräten abzugeben.
18. Technische Daten
Messbereich innen
Temperatur 0 °C… +50 °C (+32…+122 °F)
Luftfeuchtigkeit 20 %rH...95 %rH
Luftdruck 900hPa…1050hPa
Messbereich außen
Temperatur -20°C…..+60°C (-4…+140 °F)
Reichweite ca. 60 m (Freifeld)
Übertragungsfrequenz 433 MHz
Maximale Sendeleistung < 10mW
Spannungsversorgung Basisstation 3 x 1,5 V AAA (Batterien nicht inklusive)
Außensender 2 x 1,5 V AAA (Batterien nicht inklusive)
Basisstation
Größe 158 x 26 (51) x 123 mm
Gewicht 224 g (nur das Gerät)
HORIZON – Funk-Wetterstation 
Außensender
Größe 50 x 30 x 97 mm
Gewicht 45 g (nur das Gerät)
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen
dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in
das Suchfeld.
EU-Konformitätserklärung
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1155 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformi-
tätserklärung ist unter der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 06/19
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 9

1918
HORIZON – Wireless weather station 
Thank you for choosing this instrument from TFA.
1. Before you use this product
•Please make sure you read the instruction manual carefully.
This information will help you to familiarize yourself with your new device, to learn all of its functions and parts, to
find out important details about its first use and how to operate it and to get advice in the event of a malfunction.
•Following and respecting the instructions in your manual will prevent damage to your instrument and loss of
your statutory rights arising from defects due to incorrect use.
•We shall not be liable for any damage occurring as a result of non-following of these instructions. Likewise,
we take no responsibility for any incorrect readings or for any consequences resulting from them.
•Please take particular note of the safety advice!
•Please keep this instruction manual safe for future reference.
2. Delivery contents
• Weather station (base station)
• Outdoor transmitter (Cat.-No. 30.3242.02)
• Instruction manual
3. Range of application and all the benefits of your new instrument at a glance
• Outdoor temperature wireless (433 MHz), distance range up to 60 m (open field), with trend indicator
• Expandable up to 3 outdoor transmitters, also for the temperature control of remote rooms, e.g. children's room,
wine-cellar etc.
• Indoor temperature and humidity with comfort level indicator
• Maximum/ minimum values
• Weather forecast with symbols and atmospheric pressure trend
• Absolute or relative atmospheric pressure
• Bar graph indication of atmospheric pressure for the last 12 hours
• Radio-controlled clock with date and weekday
• Alarm with two alarm times and snooze function
• Time of rising and setting of sun and moon (150 European cities on call)
• Indication of the actual moon phase
• Backlight
• Wall mounting or table stand
HORIZON – Wireless weather station 
4. For your safety
• This product is exclusively intended for the range of application described above. It should only be used as
described within these instructions.
• Unauthorized repairs, alterations or changes to the product are prohibited.
Caution!
Risk of injury:
• Keep these devices and the batteries out of reach of children.
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery is swallowed, this can lead to
serious internal burns and death within two hours. If you suspect a battery could have been swallowed or other-
wise caught in the body, seek medical help immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused by leaking. Never use a combina-
tion of old and new batteries together, nor batteries of different types. Wear chemical-resistant protective gloves
and safety glasses when handling leaking batteries.
Important information on product safety!
• Do not expose the device to extreme temperatures, vibrations or shocks. Protect it from moisture.
• The outdoor transmitter is splash proof, but not watertight. When placed outdoors, choose a dry place for the
transmitter.
5. Elements
5.1 Base station (Receiver)
A: LCD display (Fig. 1):
A 1: Battery symbol for the transmitter A 2: Outdoor temperature
A 3: Reception symbol for the transmitter A 4: Atmospheric pressure trend
A 5: Weather forecast with symbols
A 6: Bar graph indication of atmospheric pressure for the last 12 hours
A 7: Battery symbol for the base station A 8: Indoor temperature
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 10

2120
HORIZON – Wireless weather station 
A 9: Comfort level indicator of indoor climate A 10: Indoor humidity
A 11: Moon phase A 12: Moonrise/moonset time
A 13: Location A 14: Sunrise/Sunset time
A 15: Daylight Saving Time symbol A 16: DCF reception icon
A 17: Alarm symbol 1+2 A 18: Date and weekday
A 19: Time with seconds A 20: History values of atmospheric pressure
A 21: Absolute or relative atmospheric pressure A 22: Outdoor temperature tendency
A 23: Circle symbol for the alternating channel A 24: Symbol for MAX/MIN
A 25: Channel number
B: Buttons (Fig. 1+2):
B 1: SNOOZE/LIGHT button B 2: +/12/24 button
B 3: Relative/Absolute button B 4: –/ button
B 5: MAX/MIN/– button B 6: MODE button
B 7: °C/°F/+ button B 8: ALARM ON/OFF button
B 9: HISTORY/WEATHER button B 10: SUN MOON button
B 11: CHANNEL button B 12: RESET button
C: Housing (Fig. 2):
C 1: Wall mounting holes C 2: Battery compartment
C 3: Stand (fold out)
D: Transmitter (Fig. 3):
D 1: °C/°F button D 2: TX button
D 3: Wall mounting hole D 4: 1 2 3 switch for channel selection
D 5: Battery compartment D 6: Stand
D 7: Radio symbol channel 1,2,3 D 8: Outdoor temperature display
D 9: Transmission indication LED D 10: Battery symbol for the transmitter
D 11: Transmission signal
HORIZON – Wireless weather station 
6. Getting started
6.1 Insert the batteries
• Remove the protective films from the display of the base station and the transmitter.
• Open the battery compartment of the transmitter and receiver and place both instruments on a desk with a dis-
tance of approximately 1.5 meter. Avoid being close to possible sources of interference such as electronic devices
and radio equipment.
• Insert at first two new batteries 1,5 V AAA in the battery compartment of the transmitter and immediately after-
wards three new batteries 1,5 V AAA in the battery compartment of the base station. Make sure the polarities are
correct.
• After a successful installation close the battery compartments carefully.
6.2 Weather symbol setting
• The device will alert you with a beep and all segments will be displayed for a short moment.
• After batteries were inserted or when holding HISTORY/WEATHER button in normal mode for 3 seconds, the
weather symbol will be flashing for 20 seconds. Enter the actual weather during this time by pressing the
MAX/MIN/– or °C/°F/+ button.
• Press the HISTORY/WEATHER button to confirm the setting.
6.3 Reception of outdoor temperature
• After the batteries are inserted, the outdoor values will be transmitted to the base station. The reception symbol
for the transmitter flashes.
• If the reception of the outdoor values fails, “- -” appears on the base station display. Check the batteries and try it
again. Check if there is any source of interference.
• You can also start the outdoor transmitter search manually later on (for example when the outdoor transmitter is
lost or the batteries are changed). Press and hold the CHANNEL button for three seconds. The last registered
transmitter (channel) will be canceled.
• Press the TX button on the outdoor transmitter. The transmission of the outdoor data takes place immediately and
a successful reception will be confirmed by a beep tone of the base station.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 11

2322
HORIZON – Wireless weather station 
6.4 Radio-controlled time reception
• After 3 minutes the clock will then scan the DCF (radio-controlled clock) frequency signal. The DCF reception
symbol will be flashing. When the time code is successfully received after 3-10 minutes, the radio-controlled time,
the date, the day of the week and the DCF symbol will be shown steadily on the display. The clock automatically
scans the time signal at 1 a.m., 2 a.m., 3 a. m. and 4 a.m. every day to maintain accurate timing. If the reception
fails, it will repeat again at 5.00 a.m. and 6.00 a.m (less disturbances).
• You can also start the initialization manually. Press and hold the –/ button for 3 seconds. The DCF reception
symbol will be flashing.
• Hold the –/ button for 3 seconds again to stop scanning the DCF time signal. The DCF reception symbol dis-
appears.
• If the clock cannot detect the DCF-signal (e.g. due to interference, transmitting distance, etc.), the time can be set
manually. The clock will then work as a normal quartz clock. (see: Setting of the clock, calendar and location).
6.5 Note on radio-controlled time
The time base for the radio-controlled time is a caesium atomic clock operated by the Physikalisch Technische
Bundesanstalt based in Braunschweig (Brunswick), Germany. It has a time deviation of less than one second in one
million years. The time is coded and transmitted from Mainflingen near Frankfurt via the frequency signal DCF-77
(77.5 kHz) and has a transmitting range of approximately 1,500 km. Your radio clock receives the signal, converts it
and always shows the exact time. The adjustment to Daylight Saving Time (summer/winter time) is automatic. In
Daylight Saving Time DST is shown on the display. The reception quality depends mainly on geographic location.
Normally there should be no reception problems within a 1,500 km radius around Frankfurt.
Therefore, please note the following steps:
• The recommended distance to any interfering sources like computer screens or TV sets is at least 1.5 - 2 meters.
• Within concrete walls (reinforced with steel) such as basements, the received signal is naturally weakened. In
extreme cases, please place the unit close to a window to improve reception.
• During night-time, the atmospheric interference is usually less severe and reception is possible in most cases. A
single daily reception is adequate to keep the accuracy deviation under 1 second.
7. Operation
•Important:
Buttons will not function while scanning DCF or outdoor temperature signal unless they are well received or
stopped manually.
HORIZON – Wireless weather station 
• During the operation, all successful settings will be confirmed by a brief beep tone.
• The device will automatically quit the setting mode if no button is pressed for 15 seconds.
• Press and hold the +/12/24 or –/ button in setting mode for fast mode.
7.1 Setting of the clock, calendar and location
• Press and hold the MODE button for 3 seconds. The time zone correction (00 default) flashes on the display. The
time zone correction is needed for countries where the DCF signal can be received but the time zone is different
from the DCF time (e.g. +1=one hour plus). Press the +/12/24 or –/ button to make the time zone correction
(+12/-12).
• Press the MODE button to make the settings in the following sequence: Hours, minutes, seconds, year, month,
day, day-of-week language, country and city. Press the +/12/24 or –/ button to adjust the settings.
• Day-of-week language: German (GE), French (FR), Spanish (ES), Italian (IT), Dutch (NE), Danish (DA), Russian
(RU) and English (EN).
• For the selection of your location please see the included table at the end of the manual.
• The manually set time is overwritten once the DCF time signal is successfully received.
7.1.1 12 or 24 hour system
• Press the +/12/24 button in normal mode to choose 12 HR or 24 HR system. In the 12 HR system AM or PM
(after 12 o'clock) appears on the display.
8. Alarm clock function
• You can select your respective alarm by pressing the MODE button:
1. Alarm 1
2. Alarm 2
• Set the alarm time in the respective alarm mode. Hold the MODE button for 3 seconds. The hour digits flash.
Press the +/12/24 or –/ button to set the desired time. Confirm with the MODE button. Set the minutes in the
same way.
• To activate and deactivate the alarm function press the ALARM ON/OFF button in the respective alarm mode. “on”
or “oF” appears on the display next to the alarm time.
• When the alarm is activated, the alarm starts to ring when the set alarm time is reached.
• Press any button (except SNOOZE/LIGHT) and the alarm will stop.
• If the alarm is not stopped manually, the ascending alarm tone automatically turns off after two minutes and it will
be reactivated at the same set time on the following day.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 12

2524
HORIZON – Wireless weather station 
• When the alarm rings, press the SNOOZE/LIGHT button and the snooze function is activated. The backlight turns
on for a short period.
• The alarm symbol flashes.
• The alarm will be interrupted for 5 minutes.
9. Thermometer and hygrometer
9.1 Display change °C/°F
• Press the °C/°F/+ button to select the temperature display of the base station in °C (Celsius) or °F (Fahrenheit) as
the temperature unit.
• Press the °C/°F button on the transmitter to change the temperature unit on the sensor display from °C to °F.
9.2 Trend arrow
• The trend arrow on the display will show if the outdoor temperature is increasing, steady or decreasing.
9.3 Comfort level indicator of indoor climate
• On the display appears a smiley to indicate the comfort level:
< 40 % 40 - 60 % > 60 %
DRY COMFORT HUMID
< 20 °C /
20 -26 °C
> 26 °C /
9.4 Maximum/Minimum function
• Press the MAX/MIN/– button to show the maximum (MAX) values of temperature and humidity of the indoor
transmitter and outdoor temperature. Press the MAX/MIN/– button again to show minimum (MIN) values.
• If you press and hold the MAX/MIN/– button for 3 seconds, the values are deleted and reset to the actual value.
HORIZON – Wireless weather station 
10. Atmospheric pressure
10.1 Weather forecast symbols
• There are 5 different weather symbols (sunny, slightly cloudy, cloudy, rainy, heavy rain) and 3 different symbols
for the trend of atmospheric pressure (increasing, steady, decreasing). A snow crystal is shown if rain is forecast-
ed and the outdoor temperature is under 0°C.
• The weather forecast relates to a range of 12 to 24 hours and indicates only a general weather trend. For example,
if the current weather is cloudy and the rain icon is displayed, it does not mean the product is faulty because it is
not raining. It simply means that the air pressure has dropped and the weather is expected to get worse but not
necessarily rainy.
10.2 Absolute and relative atmospheric pressure
• Press the Relative/Absolute button to select Absolute (“Abs”) or Relative (“Rel”) pressure display.
• Absolute pressure is the actual atmospheric pressure measured by the main unit.
• The relative atmospheric pressure is referred to the sea level’s pressure and has to be adjusted first to your local
altitude. Ask for the current relative atmospheric pressure of your home area (local weather service, www). Hold
the Relative/Absolute button for 3 seconds. Press MAX/MIN/– or °C/°F/+ button to adjust the respective value.
Confirm the setting with the Relative/Absolute button.
• Press the HISTORY/WEATHER button to view the past 12 hours barometric pressure history. The hour is indicated
on the display (0, -1, -2…-12).
• Press and hold the °C/°F/+ button for three seconds to select inHg or mb / hPa as the unit for barometric
pressure.
10.3 Development of atmospheric pressure
• The bar graph indication of atmospheric pressure shows the last 12 hours.
11. Sun and moon
11.1 Sunrise/sunset and moonrise/moonset time
• After setting the local country and the city in the setting mode (see 7.1), the main unit calculates the time for the
sunrise/sunset and moonrise/moonset.
• Press the SUN MOON button to display the day length.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 13

2726
HORIZON – Wireless weather station 
• Hold the SUN MOON button for 3 seconds to enter the quick checking mode. The country digits blink and you can
select your setting by the +/12/24 or –/ button. Enter city, year, month and day which you would like to check
by pressing the SUN MOON button. Press the +/12/24 or –/ button to adjust the settings. Confirm with the SUN
MOON button.
• The location digits keep flashing to indicate the main unit is still in quick checking mode. Press the SUN MOON
button to return to normal mode.
• The instrument will quit the quick checking mode and return to the home location if there is no button used within
15 seconds.
• If moonrise or moonset occur at the next day “MOONRISE +1” or “MOONSET +1” will be displayed.
• If there is no moonrise or moonset on that day, “-:--” will be displayed.
11.2 Moon phase
• The moon phase of each day is shown on the display:
12. Backlight
• Press the SNOOZE/LIGHT button. The backlight turns on for 3 seconds.
13. Additional outdoor transmitters
• For having more than one external transmitter, select different channels for each sensor with the switch 1 2 3. The
new transmitter will be received automatically by the base station.
• The temperature measured by the sensor is shown on the display of the base station. If you have installed more
than one transmitter, press the CHANNEL button to change between the outdoor transmitters.
HORIZON – Wireless weather station 
• You can also choose an alternating channel display. Press the CHANNEL button. After the last registered channel a
circle symbol will appear (display for channel 1, for channel 2 or for channel 3 and for alternating
channel).
• To cancel an unused channel hold the CHANNEL button for 3 seconds. If a new channel is received it will be auto-
matically registered again.
14. Positioning and mounting of the base station and the transmitter
• When placed outdoors, choose a shady and dry place for the transmitter. Direct sunlight may trigger incorrect
measurement and continuous humidity damages the electronic components needlessly.
• Place the base station in any room of the house. Make sure to avoid the vicinity of any source of interference such
as computer screens, TV sets or solid metal objects.
• Once the desired location is chosen, check whether the transmission from the transmitter to the base station is
possible (transmission range of up to 60m in open areas). Within solid walls, especially ones with metal parts, the
transmission range can be reduced considerably.
• If necessary choose another position for the outdoor transmitter and/or receiver.
• Is the transmission successfully, you can wall mount the base station and the outdoor transmitter with the sus-
pension device.
15. Care and maintenance
• Clean the devices with a soft damp cloth. Do not use solvents or scouring agents. Protect it from moisture.
• Remove the batteries from all devices if you do not use the products for a long period of time.
• Store the devices in a dry place.
15.1 Battery replacement
• As soon as the battery symbol will appear on the display of the base station beside the outdoor temperature or on
the display of the outdoor transmitter, change the batteries of the outdoor transmitter.
• Change the batteries of the base station, when the battery symbol appears on the indoor values display.
•Please note:
When the batteries are changed, the contact between the transmitter and the receiver must be restored – so
always insert new batteries into both devices or start the manual search for the transmitter.
ABC DEF G H
A: New Moon B: Waxing Crescent C: First Quarter
D: Waxing Gibbous E: Full Moon F: Waning Gibbous
G: Last Quarter H: Waning Crescent
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 14

2928
HORIZON – Wireless weather station 
16. Troubleshooting
Problem Solution
No indication on the ➜ Ensure the batteries' polarities are correct
base station/transmitter ➜ Change the batteries
No transmitter reception ➜ No transmitter installed
Display “---” ➜ Check the outdoor transmitter's batteries (do not use rechargeable batteries!)
for channel 1/2/3 ➜ Restart the transmitter and the base station according to the manual
➜ Start the outdoor transmitter manual search
➜ Choose another place for the outdoor transmitter and/or the base station
➜ Reduce the distance between the outdoor transmitter and the base station
➜ Check if there is any source of interference
No DCF reception ➜ Press and hold the –/ button for three seconds and start the initialisation
manually
➜ Wait for an attempt reception during the night
➜ Choose another place for your product
➜ Set the clock manually
➜ Check if there is any source of interference
➜ Restart the instrument according to the manual
Incorrect indication ➜ Press the RESET button
➜ Change the batteries
17. Waste disposal
This product has been manufactured using high-grade materials and components which can be recycled and reused.
Never dispose of empty batteries and rechargeable batteries with ordinary household waste.
As a consumer, you are required by law to take them to your retail store or to an appropriate collection
site depending on national or local regulations in order to protect the environment.
The symbols for the contained heavy metals are:
Cd = cadmium, Hg = mercury, Pb = lead
HORIZON – Wireless weather station 
This product is labelled in accordance with the EU Waste Electrical and Electronic Equipment Directive
(WEEE).
Please do not dispose of this product in ordinary household waste. As a consumer, you are required to
take end-of-life devices to a designated collection point for the disposal of electrical and electronic
equipment, in order to ensure environmentally-compatible disposal.
18. Specifications
Measuring range indoor
Temperature 0 °C… +50 °C (+32…+122 °F)
Humidity 20 %rH...95 %rH
Atmospheric pressure 900hPa ~ 1050hPa
Measuring range outdoor
Temperature -20 °C… +60 °C (-4 °F…+140 °F)
Range max. 60 m (open field)
Transmission frequency 433 MHz
Maximum
radio-frequency power < 10mW
Power consumption Base station: 3 x 1,5 V AAA (Batteries not included)
Outdoor transmitter: 2 x 1,5 V AAA batteries (Batteries not included)
Base station
Dimensions 158 x 26 (51) x 123 mm
Weight 224 g (device only)
Outdoor transmitter
Dimensions 50 x 30 x 97 mm
Weight 45 g (device only)
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 15

3130
HORIZON – Wireless weather station 
No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the time of going to print
and may change without prior notice. The latest technical data and information about this product can be found in our homepage by simply
entering the product number in the search box.
EU Declaration of conformity
Hereby, TFA Dostmann declares that the radio equipment type 35.1155 is in compliance with Directive 2014/53/EU. The full text of the EU decla-
ration of conformity is available at the following Internet address:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany 06/19
HORIZON – Station météo radio-pilotée 
Nous vous remercions d'avoir choisi l'appareil de la société TFA.
1. Avant d'utiliser votre appareil
•Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les élé-
ments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques
conseils en cas de dysfonctionnement.
•En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux
en cas de défaut si celui-ci résulte d’une utilisation non-conforme.
•Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du
présent mode d'emploi. De même, nous n’assumons aucune responsabilité pour des relevés incorrects et les
conséquences qu’ils pourraient engendrer.
•Suivez bien toutes les consignes de sécurité !
•Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison
• Station météo (station de base)
• Émetteur (réf. 30.3242.02)
• Mode d'emploi
3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil
• Température extérieure sans fil (433 MHz), rayon d’action de max. 60 mètres (champ libre)
• Peut être complété de jusqu'à 3 émetteurs au maximum (également pour le contrôle de la température dans les
espaces éloignés, par exemple dans les chambres d´enfants ou les caves à vin)
• Température et humidité ambiante avec niveau de confort du climat
• Valeurs maximales/minimales
• Prévisions météo par symboles et tendance de la pression atmosphérique
• Pression atmosphérique absolue ou relative
• Développement graphique de la pression atmosphérique des dernières 12 heures
• Horloge radio-pilotée avec jour de la semaine et date
• Réveil avec 2 alarmes et fonction de répétition « snooze »
• Horaires des levers et couchers du soleil et de la lune (pour 150 villes européennes)
• Indicateur des phases lunaires actuelles
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 16

3332
HORIZON – Station météo radio-pilotée 
• Éclairage de fond
• Peut être posé sur une surface plane ou fixé au mur
4. Pour votre sécurité
• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l’appareil à d'autres fins que
celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
Attention !
Danger de blessure :
• Gardez vos appareils et les piles hors de portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d’une ingestion. Si une
pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l’espace de 2 heures. Si
vous craignez qu’une pile ait pu être avalée ou ingérée d’une autre manière, quelle qu’elle soit, contactez immédia-
tement un médecin d’urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Ris-
que d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultané-
ment de piles anciennes avec des piles neuves ou des piles de types différents. Pour manipuler des piles qui ont
coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !
Conseils importants de sécurité du produit !
• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs. Protégez-le contre l'hu-
midité.
• L’émetteur extérieur résiste aux éclaboussures d'eau mais il n'est pas étanche. Si vous installez l'émetteur à l’ex-
térieur, choisissez un emplacement protégé de la pluie.
5. Composants
5.1 Station de base (récepteur)
A : Affichage LCD (Fig. 1) :
A 1 : Symbole de pile faible pour l’émetteur A 2 : Température extérieure
HORIZON – Station météo radio-pilotée 
A 3 : Symbole de réception pour l'émetteur A 4 : Tendance de la pression atmosphérique
A 5 : Prévisions météo par symboles
A 6 : Développement graphique de la pression atmosphérique des dernières 12 heures
A 7 : Symbole de pile faible pour la station de base A 8 : Température intérieure
A 9 : Niveau de confort du climat intérieur A 10: Humidité intérieure
A 11 : Phase lunaire A 12 : Heure de lever et de coucher de la lune
A 13 : Site A 14 : Heure de lever et de coucher du soleil
A 15 : Symbole de l'heure d'été A 16 : Symbole de réception DCF
A 17 : Symbole de réveil 1 + 2 A 18 : Jour de la semaine et date
A 19 : Horloge avec secondes A 20 : Données historiques de la pression atmosphérique
A 21 : Pression atmosphérique absolue ou relative A 22 : Tendance de la température extérieure
A 23 : Symbole de changement de canal A 24 : Symbole MAX/MIN
A 26 : Numéro de canal
B : Touches (Fig. 1+2) :
B 1 : Touche SNOOZE/LIGHT B 2 : Touche +/12/24
B 3 : Touche Relative/Absolute B 4 : Touche –/
B 5 : Touche MAX/MIN/– B 6 : Touche MODE
B 7 : Touche °C/°F/+ B 8 : Touche ALARM ON/OFF
B 9 : Touche HISTORY/WEATHER B 10 : Touche SUN MOON
B 11 : Touche CHANNEL B 12 : Touche RESET
C : Boîtier (Fig. 2) :
C 1 : Œillet de suspension C 2 : Compartiment à piles
C 3 : Support (dépliable)
D : Émetteurs (Fig. 3):
D 1 : Touche °C/°F D 2 : Touche TX
D 3 : Œillet de suspension D 4 : Interrupteur 1 2 3 pour la sélection du canal
D 5 : Compartiment à piles D 6 : Support
D 7 : Symbole radio canal 1/2/3 D 8 : Température extérieure
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 17

3534
HORIZON – Station météo radio-pilotée 
D 9 : Indicateur de transmission LED D 10 : Symbole de pile faible pour l’émetteur
D 11 : Signal de transmission
6. Mise en service
6.1 Insertion des piles
• Retirez les films de protection de l’écran de l’émetteur et de la station de base.
• Ouvrez le compartiment à piles de l'émetteur et récepteur et déposez les appareils sur une table à une distance
d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources parasites (appareils électroniques ou appareils
radio).
• Insérez d'abord deux piles neuves de type 1,5 V AAA dans le compartiment à piles de l'émetteur extérieur et
immédiatement après trois piles neuves 1,5 V AAA dans le compartiment à piles de la station météo. Veillez à la
bonne polarité des piles.
• Après la mise en service, replacez soigneusement les couvercles du compartiment à piles.
6.2 Réglage des symboles météo
• Un signal sonore se fait entendre et tous les segments s'allument brièvement.
• Après la mise en place des piles ou en appuyant pendant 3 secondes sur la touche HISTORY/WEATHER en mode
normal, le symbole météo clignote pendant 20 secondes sur l'écran. Vous pouvez alors changer le symbole météo
avec la touche MAX/MIN/– ou °C/°F/+.
• Validez au moyen de la touche HISTORY/WEATHER.
6.3 Réception de la température extérieure
• Après l'insertion des piles, les paramètres de mesure seront transférés de l'émetteur à la station de base. Le sym-
bole de réception pour l'émetteur clignote.
• Si les valeurs extérieures ne sont pas reçues, « - - » apparaît sur l'écran. Contrôlez les piles et effectuez une nou-
velle tentative. Éliminez les éventuelles sources parasites.
• Vous pouvez activer manuellement la réception ultérieurement (par exemple en cas de perte de l'émetteur ou de
remplacement des piles). Maintenez la touche CHANNEL appuyée pendant trois secondes. L’émetteur enregistré
(canal) est effacé.
• Appuyez sur la touche TX sur l'émetteur. Le transfert des données est immédiat et en cas de réception correcte,
l'utilisation est confirmée par la station de base par un son aigu.
HORIZON – Station météo radio-pilotée 
6.4 Réception de l'heure radio
• Après 3 minutes l’horloge cherche le signal radio DCF. Le symbole de réception DCF clignote. En cas de réception
correcte après 3-10 minutes, l’heure radio, la date, le jour de la semaine et le symbole de réception DCF sont affi-
chés en continu sur l'écran. L’heure est réactualisée chaque jour à 1, 2, 3 et 4 heures du matin. Si la réception du
signal radio de l'heure est impossible, la tentative de réception recommence encore une fois à 5 et 6 heures (per-
turbations faibles).
• Vous pouvez également activer manuellement la réception. Appuyez sur la touche –/ pendant trois secondes.
Le symbole de réception DCF clignote.
• Appuyez encore une fois sur la touche –/ pendant trois secondes, la recherche proprement dite du signal radio
est interrompue. Le symbole de réception DCF disparaît.
• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une dis-
tance de transmission excessive etc.), vous pouvez régler l'horaire manuellement. L’horloge fonctionne comme
une horloge à quartz normale (voir Réglage de l'heure, calendrier et location).
6.5 Consignes pour la réception de l'heure radio
La transmission de l’heure radio s’effectue via une horloge atomique au césium, exploitée par la Physikalisch Techni-
sche Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L’écart de précision de
cette horloge est d'1 seconde pour un million d’années. L’heure est diffusée à partir de Mainflingen, près de Franc-
fort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d’environ 1 500 km. L'horloge radio-pilotée reçoit le
signal, le convertit et affiche l'heure précise. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue
également automatiquement. Pendant l’heure d’été, DST est affiché sur l'écran. La réception dépend de votre posi-
tion géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmis-
sion ne devrait survenir.
Vérifiez les points suivants :
• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d’éventuelles sources de
signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes,
nous vous conseillons de placer l’appareil près d’une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s’affaiblissent en règle générale et la réception DCF est possible dans la plupart des cas.
Une seule réception par jour suffit pour garantir la précision de l’affichage de l’heure et pour maintenir d’éventuels
écarts en dessous d'1 seconde.
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 18

3736
HORIZON – Station météo radio-pilotée 
7. Utilisation
•Important : Pendant la réception du signal radio de température extérieure ou de l'heure, il n'est pas possible
d'utiliser les touches.
• Pendant le réglage, toutes les entrées sont confirmées par une courte tonalité.
• L'appareil quitte automatiquement le mode de réglage si aucune touche n’est pressée pendant 15 secondes.
• Si vous maintenez la touche +/12/24 ou –/ appuyée au cours d'un mode de réglage, vous passez en déroule-
ment rapide.
7.1 Réglage de l'heure, calendrier et location
• Maintenez la touche MODE appuyée pendant trois secondes. La correction de fuseau horaire (00 par défaut) cli-
gnote sur l’écran. Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut
recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l’heure DCF (par exemple : +1 = une
heure plus tard). Vous pouvez régler la correction de fuseau horaire (+12/-12) avec la touche +/12/24 ou –/ .
• En appuyant sur la touche MODE vous pouvez alors ajuster les heures, les minutes, les secondes, l’année, le mois,
le jour, la langue pour le jour de la semaine, le pays et la ville. Vous pouvez régler ces valeurs à l'aide des touches
+/12/24 ou –/ .
• Choix des langues pour les jours de la semaine : Allemand (GE), Français (FR), Espagnol (ES), Italien (IT), Hollan-
dais (NE), Danois (DA), Russe (RU) et Anglais (EN).
• Vous trouvez un tableau pour choisir votre pays et cité à la fin de ce manuel.
• Lorsque la réception du signal DCF a abouti, l'heure ajustée manuellement sera remplacée par l’heure radio.
7.1.1 Système horaire de 12 ou 24 heures
• Avec la touche +/12/24 vous pouvez configurer le système horaire sur 12 heures ou sur 24 heures en mode nor-
mal. Si vous choisissez le système de 12 heures, le signe AM (matin) ou PM (après-midi) apparaît sur l'écran.
8. Alarme de réveil
• Réglez le mode de réveil désiré avec la touche MODE :
1. Réveil 1
2. Réveil 2
• Paramétrez l'heure de réveil dans le mode de réveil correspondant. Appuyez sur la touche MODE pendant 3 secon-
des. L'affichage de l'heure clignote. Réglez l'heure désirée avec la touche +/12/24 ou –/ . Validez au moyen de
la touche MODE. Procédez de même pour régler les minutes.
HORIZON – Station météo radio-pilotée 
• Appuyez sur la touche ALARM ON/OFF dans le mode de réveil correspondant pour activer ou désactiver la fonction
de réveil. « on » ou « oF » apparaît sur l'écran à côté de l'heure de réveil.
• Lorsque l'heure de réveil fixée est atteinte, le réveil se met à sonner (si la fonction de réveil est activée).
• Appuyez sur une touche de votre choix (sauf sur la touche SNOOZE/LIGHT) pour éteindre le réveil.
• Si la sonnerie du réveil n'est pas coupée, elle s'arrêtera automatiquement après deux minutes et sera de nouveau
activée pour l'heure de réveil suivante.
• Lorsque le réveil sonne, appuyez sur la touche SNOOZE/LIGHT pour activer la fonction de répétition. L’éclairage de
fond s’allume brièvement.
• Le symbole de réveil clignote sur l'écran.
• L'alarme s'interrompt pendant 5 minutes.
9. Thermomètre et hygromètre
9.1 Commutation °C/°F
• Vous pouvez passer de l’affichage de la température sur la station de base en degrés Celsius (°C) à l’affichage en
degrés Fahrenheit (°F) avec la touche °C/°F/+.
• On peut faire afficher ces valeurs sur l'écran de l'émetteur extérieur à l'aide de la touche °C/°F en °C ou en °F.
9.2 Flèche de tendance
• La flèche de tendance indique si la température extérieure actuellement monte, descend ou reste stable.
9.3 Niveau de confort du climat intérieur
• Pour symboliser le niveau de confort dans la pièce, un smiley apparaît :
< 40 % 40 - 60 % > 60 %
SEC CONFORT HUMIDE
< 20 °C /
20 -26 °C
> 26 °C /
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 19

3938
HORIZON – Station météo radio-pilotée 
9.4 Fonction maximum/minimum
• A l'aide de la touche MAX/MIN/– vous pouvez obtenir les valeurs maximales (MAX) de la température et humidité
intérieures et de la température extérieure. En appuyant encore une fois sur la touche MAX/MIN/– vous pouvez
obtenir les valeurs minimales (MIN).
• Maintenez la touche MAX/MIN/– appuyée pendant trois secondes, les valeurs mesurées seront effacées et rempla-
cées par les valeurs actuelles.
10. Pression atmosphérique
10.1 Prévisions météo avec symboles
• La station météo radio-pilotée dispose de cinq symboles météo différents (ensoleillé, partiellement nuageux, nua-
geux, pluvieux et pluie forte). Un cristal de neige est affiché, si la pluie est annoncée est la température extérieure
est inférieure à 0°C.
• Les prévisions de l'affichage par symboles couvrent une période de temps de 12 - 24 heures et proposent unique-
ment une tendance météorologique. Par exemple, si le ciel est nuageux et le symbole de pluie s'affiche, cela ne
signifie pas que l'appareil est en panne, cela signifie simplement que la pression atmosphérique a baissé et qu'il
faut s'attendre à une dégradation du temps : cela ne signifie pas forcément qu'il va pleuvoir.
10.2 Pression atmosphérique absolue et relative
• Appuyez sur la touche Relative/Absolute pour choisir entre l'affichage de la pression atmosphérique relative
(« Rel ») ou absolue (« Abs »).
• La pression atmosphérique absolue est la pression d'air mesurée actuellement.
• La pression atmosphérique relative se réfère toujours à l'altitude au-dessus du niveau de la mer et il faut effectuer
un réglage pour votre emplacement. Renseignez-vous au sujet de la pression atmosphérique relative actuelle de
votre environnement (valeur donnée par une station météorologique, Internet). Appuyez sur la touche
Relative/Absolute pendant trois secondes. Réglez la valeur désirée avec la touche MAX/MIN/– ou °C/°F/+. Validez
le réglage au moyen de la touche Relative/Absolute.
• Appuyez sur la touche HISTORY/WEATHER pour afficher la pression atmosphérique des dernières 12 heures (affi-
chage : 0, -1, -2….-12).
• Appuyant pendant 3 secondes sur la touche °C/°F/+ on peut choisir entre un affichage en inHg ou mb/hPa.
10.3 Diagramme de pression atmosphérique
• L'affichage graphique présente l'évolution de la pression atmosphérique des 12 heures précédentes.
HORIZON – Station météo radio-pilotée 
11. Soleil et lune
11.1 Heure de lever et de coucher du soleil et de la lune
• Après l’entrée du pays et de la cité de votre position en mode de réglage (voir 7.1), les heures de lever et coucher
du soleil et de la lune sont calculées automatiquement.
• Appuyez sur la touche SUN MOON. La durée de la journée est affichée.
• Appuyant pendant 3 secondes sur la touche SUN MOON pour entrer dans le mode de l’interrogation rapide. L'indi-
cation de la location reluit. Réglez le pays désirée avec la touche +/12/24 ou –/ . En utilisant la touche SUN
MOON on peut régler successivement la cité, l’année, mois et date, pour lesquelles vous voulez rappeler les heu-
res de lever et coucher du soleil et de la lune. Vous pouvez régler ces valeurs à l'aide des touches +/12/24 ou –/
. Validez le réglage au moyen de la touche SUN MOON.
• Durant ce processus de rappel l’indication de la location continue à clignoter. Pour rentrer au mode normal pres-
ser la touche SUN MOON.
• Après 15 secondes sans qu'aucune action de touche la station rentre au mode normal et la location sélectionnée à
l’origine.
• Si le lever ou le coucher de la lune aura lieu seulement le prochain jour « MOONRISE +1 » ou « MOONSET +1 »
est indiqué.
• S’il n’y a pas de lever ou coucher de la lune ce jour « -:-- » est indiqué sur le display.
11.2 Phase lunaire
• L'écran indique la phase lunaire actuelle :
12. Éclairage
• Appuyez sur la touche SNOOZE/LIGHT. L’éclairage de fond est activé pendant 3 secondes.
ABC DEF G H
A : Nouvelle lune B : Premier croissant C : Demi-lune (premier quartier)
D : Premier croissant E : Pleine lune F : Dernier croissant
G : Demi-lune (dernier quartier) H : Dernier croissant
TFA_No. 35.1155_Anleitung 28.06.2019 14:44 Uhr Seite 20
