Thetford TECMA FLEXI LINE Manual

www.thetfordmarine.com / TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy
rev 1.2017
MANUALE D’USO / INSTALLAZIONE / MANUTENZIONE Italiano……….….…..2
OPERATION / INSTALLATION / SERVICE MANUAL English .................36
BEDIENUNGS- / INSTALLATIONS- / WARTUNGSHANDBUCH Deutsch……….......70
MANUEL D’EMPLOI/INSTALLATION/MAINTENANCE Français…………...104
FLEXI and DESIGN LINE
Toilette Maceratrici
Macerator Toilets
Mazerationstoiletten
Sanitaires dilacérateurs

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
2
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
INDICE ITALIANO
1.0 I SANITARI TECMA pag. 5
1.1 Garanzia pag. 5
1.2 Pulizia pag. 6
1.3 Preparazione per l’inverno pag. 6
1.4 Copriwater pag. 6
1.5 Scelta della carta pag. 7
2.0 FUNZIONAMENTO ED UTILIZZO pag. 7
2.1 Pannello di comando All in one pag. 7
2.1.1 Un Pulsante pag. 7
2.1.2 Due Pulsanti pag. 7
2.2 Pannello di comando Multiframe pag. 8
2.2.1 Un Pulsante pag. 8
2.2.2 Due Pulsanti pag. 8

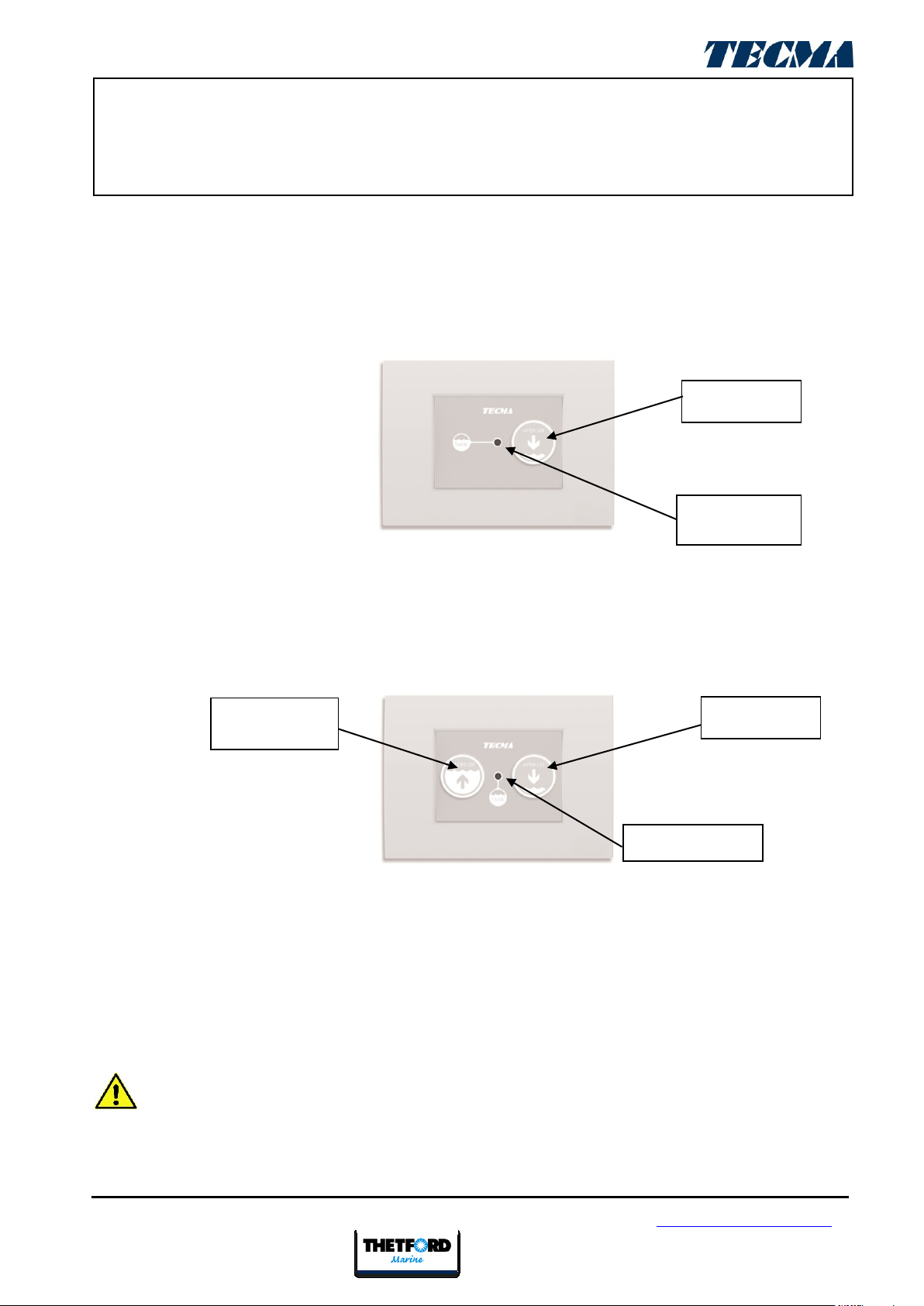

2.3 Pannello di comando Argent pag. 9
2.3.1 Un Pulsante pag. 9
2.3.2 Due Pulsanti pag. 9

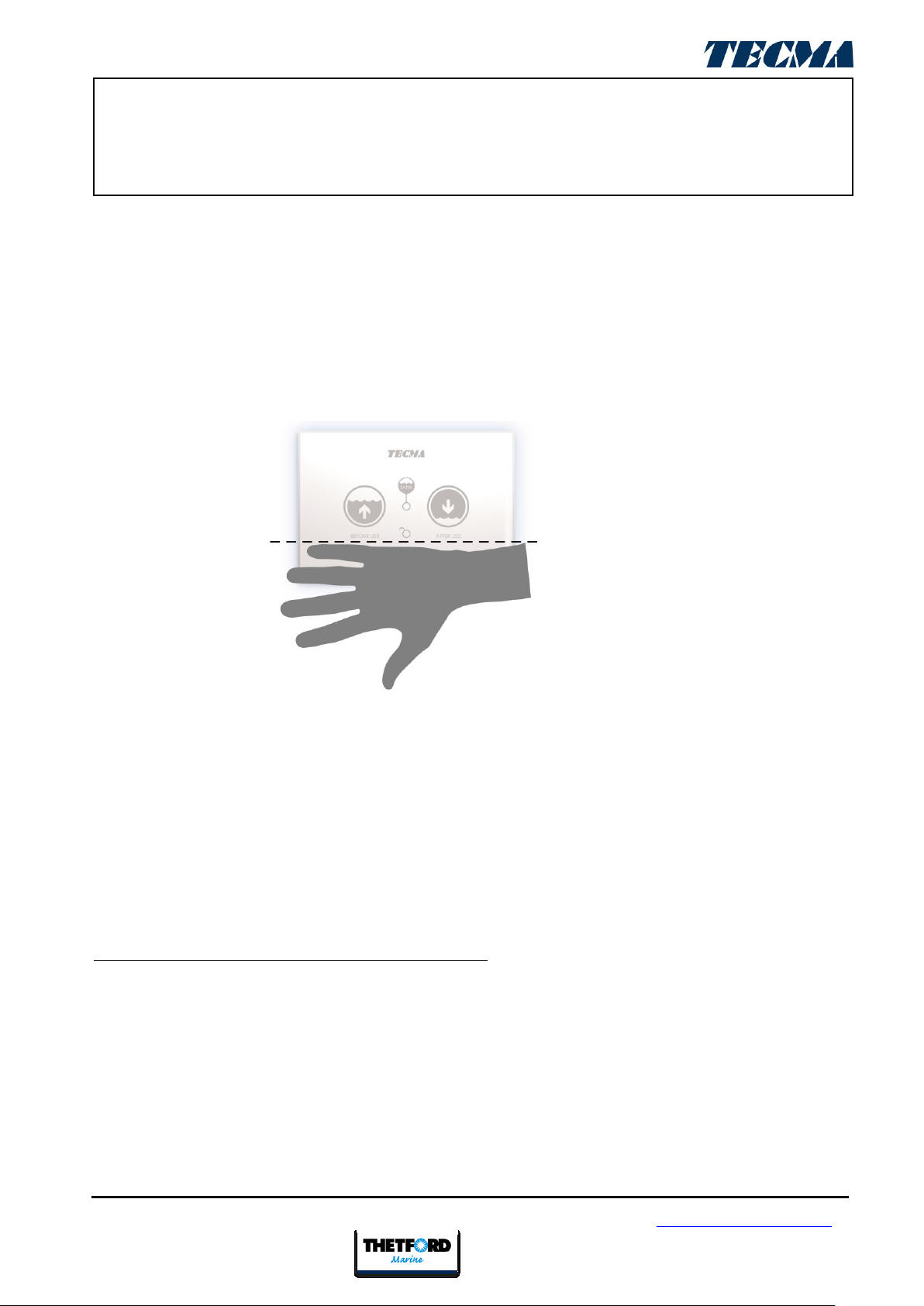

2.4 Pannello di comando Touch pag. 10
2.4.1 Un Pulsante pag. 10
2.4.2 Due Pulsanti pag. 10
2.5 Pannelli di comando con tecnologia “SMART FLUSH” pag. 11
2.5.1 Premium pag. 11
2.5.2 Premium Touch pag. 12
2.5.3 Programmazione funzioni “SMART FLUSH” pag. 13
2.5.3.1 Modalità navigazione o ormeggio pag. 13
2.5.3.2 Disabilitazione per pulizia e Programmazione LED pag. 16
2.6 PRESTIGE pag. 17
3.0 INSTALLAZIONE E MANUTENZIONE pag. 18
3.1 Luogo di installazione pag. 19
3.2 Fissaggio a terra pag. 21
3.3 Elettrovalvola pag. 22
3.4 Pompa di immissione pag. 23
3.5 CUT-OUT Pannelli di comando pag. 23
3.5.1 All in one pag. 23
3.5.2 Multiframe pag. 23
3.5.3 Argent pag. 24
3.5.4 Touch/Premium Touch pag. 24
3.5.5 Premium pag. 24
3.6 Sensori di serbatoio pag. 25
3.6.1 Pneumatico pag. 26
3.6.2 Field-effect pag. 26

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
3
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
3.7 Attrezzatura necessaria pag. 27
3.8 Impianti pag. 27
3.8.1 Impianto centralizzato –Acqua dolce pag. 29
3.8.1.1 Impianto idraulico pag. 29
3.8.1.2 Impianto elettrico 12V/24V pag. 29
3.8.1.3 Impianto elettrico 110V/230V pag. 30
3.8.2 Impianto singolo e multiplo –Acqua salata pag. 30
3.8.2.1 Impianto idraulico pag. 30
3.8.2.2 Impianto elettrico pag. 31
3.8.3 Impianto con BIDET integrato pag. 31
4.0 RISOLUZIONE DEI PROBLEMI pag. 34
4.1 Il WC è rumoroso pag. 34
4.2 L’acqua viene aggiunta ma la pompa non scarica pag. 34
4.3 La pompa scarica ma l’acqua non viene aggiunta pag. 35
4.4 La pompa scarica lentamente pag. 35
4.5 Rimane dell’acqua nel WC pag. 35
4.6 Il led del pannello di comando è sempre rosso pag. 35
4.7 Gorgoglio pag. 35
4.8 Perdite pag. 35
4.9 Cattivi odori pag. 36
5.0 DOMANDE FREQUENTI pag. 36
5.1 Posso connettere più WC sulla stessa linea? pag. 36
5.2 Che tipo di manutenzione è richiesta? pag. 36
5.3 Che tipo di prodotti si possono utilizzare per la pulizia? pag. 36
5.4 Che tipo di tubo posso utilizzare? pag. 36
5.5 Che tipo di ricambi dovrei tenere a bordo? pag. 36
5.6 Devo installare un sifone ventilato dietro la paratia della toilette? pag. 36
6.0 ELENCO DELLE PARTI DI RICAMBIO pag. 141
7.0 DATI TECNICI pag. 147
8.0 ILLUSTRAZIONI / DIAGRAMMI DEGLI IMPIANTI pag. 149
8.1 Impianto singolo pag. 149
8.2 Impianto singolo multiplo pag. 150
8.3 Cablaggio impianto singolo pag. 151
8.4 Cablaggio impianto multiplo pag. 152
8.5 Impianto centralizzato acqua dolce pag. 153
8.6 Cablaggio centralizzato acqua dolce 12V/24V - Pannello ALL IN ONE pag. 154
8.7 Cablaggio centralizzato acqua dolce 12V/24V - Pannello
MULTIFRAME/ARGENT/TOUCH pag. 155
8.8 Cablaggio centralizzato acqua dolce 12V /24V - Pannello PREMIUM pag. 156
8.9 Cablaggio centralizzato acqua dolce 12V /24V -P.llo PREMIUM TOUCH pag. 157
8.10 Cablaggio centralizzato acqua dolce 110V/ 230V - P.lloo ALL IN ONE pag. 158
8.11 Cablaggio centralizzato acqua dolce 110V/ 230V - Pannello PREMIUM pag. 159

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
4
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
AVVERTENZE GENERALI ALL‘UTILIZZATORE
ATTENZIONE : Assicurarsi di aver letto e compreso tutte le avvertenze riportate in questo
documento prima di installare, utilizzare o intervenire sul sistema. Nel caso non si tenga conto di
tali avvertenze c’è il rischio di malfunzionamento, infortunio, danni ed eventuale perdita
dell’imbarcazione, folgorazione. Non apportare nessun cambiamento al prodotto Tecma, ciò
potrebbe comportare una eventuale perdita dell’imbarcazione, infortunio o folgorazione.
ATTENZIONE: I bambini non devono giocare con il prodotto. Questo prodotto può essere
utilizzato da bambini di età da 8 anni in su se sotto sorveglianza oppure se hanno ricevuto delle
istruzioni riguardanti l’utilizzo del prodotto in sicurezza e se capiscono i pericoli implicati. Le
operazioni di pulizia e di manutenzione da parte dell’utilizzatore non devono essere effettuate
dai bambini, a meno che non abbiano un’età superiore 8 anni e operino sotto sorveglianza.
Tenere ogni cavo di alimentazione del prodottto fuori dalla portata dei bambini con età inferiore
agli 8 anni.
ATTENZIONE: Il prodotto può essere utilizzato da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza e di conoscenza se hanno una sorveglianza
oppure se hanno ricevuto delle istruzioni a riguardo dell’uso in sicurezza dell’apparecchio e
capiscono i pericoli implicati.
ATTENZIONE : Rispettare le norme vigenti e di protezione dell’ambiente nella scelta e
nell’utilizzo dei prodotti di pulizia.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
5
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
1.0 I SANITARI TECMA
I sanitari nautici Tecma sono made in Italy. Vengono prodotti nel distretto di Civita Castellana
dove la produzione di sanitari in ceramica è rinomata per la sua eccellente qualità.
Nel tempo, il dipartimento di ricerca e sviluppo dei prodotti Tecma, ha sviluppato una gamma di
soluzioni con geometrie e ingombri diversificati. Questa ampia offerta di soluzioni consente di
installare un sanitario Tecma là dove ci siano vincoli di design inerenti allo spazio, allo stile e al
peso.
Per molti modelli è possibile richiedere la versione con il bidet integrato o il bidet separato con le
stesse geometrie.

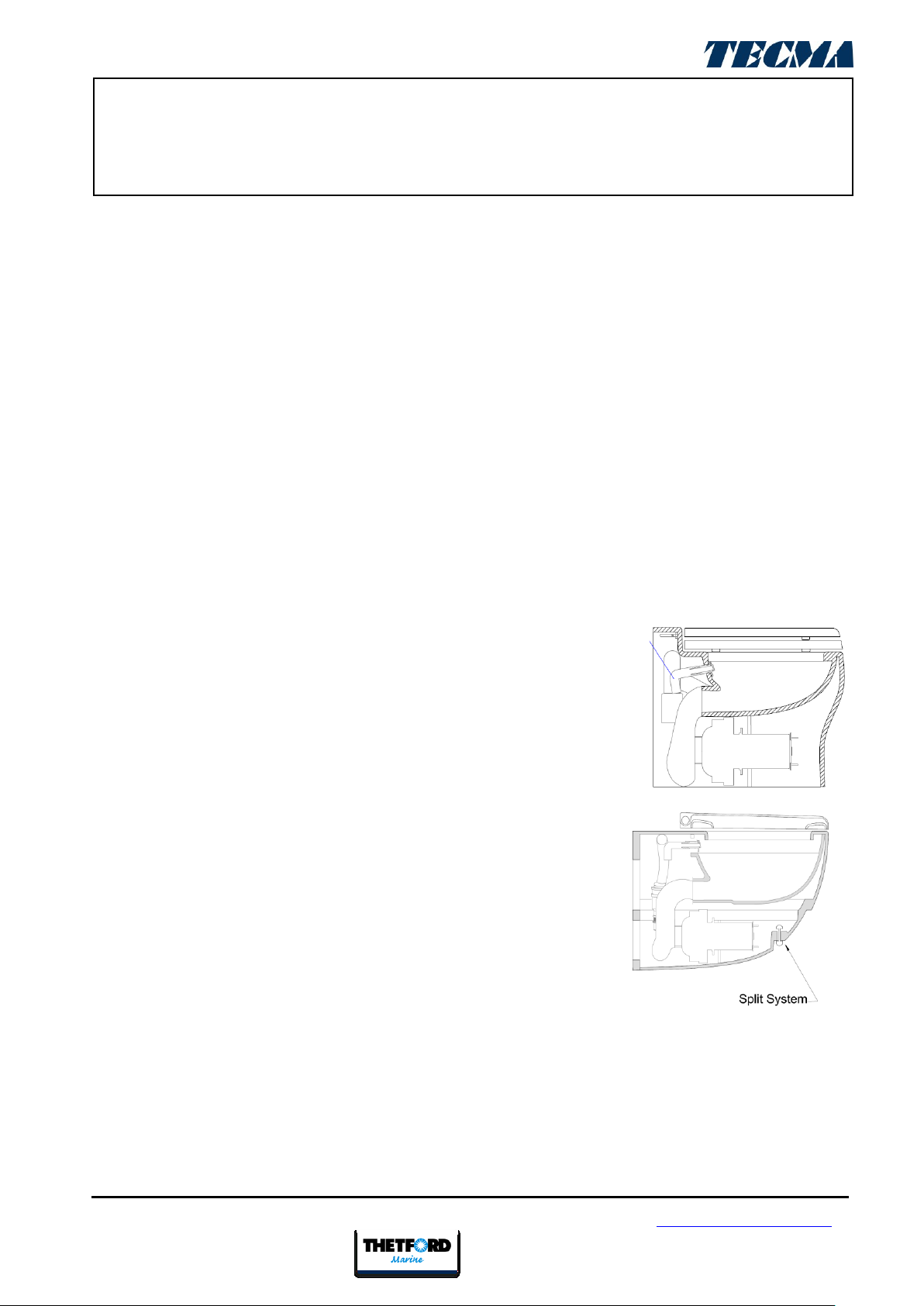

Il ciclo di scarico dei sanitari Tecma prevede il funzionamento combinato di una pompa
maceratrice, per lo scarico delle acque nere e di una pompa di immissione o di un’elettrovalvola
per il carico di acqua pulita.
Tutte le ceramiche contengono al loro interno una potente pompa maceratrice che provvede a
spingere le acque nere negli appositi serbatoi di raccolta. La triturazione avviene in una cavità
apposita provvista di lame di acciaio posizionata prima della girante della pompa.
Il ciclo di scarico è azionato da vari modelli di pannello di comando. In base al modello di pannello
di comando, ci sono opzioni come il monitoraggio del serbatoio acque nere, la regolazione
dell’acqua utilizzata durante il ciclo di scarico, ecc.
Questo prodotto si contraddistingue per la potenza della pompa, l’elevata affidabilità e l’estrema
semplicità del meccanismo. La vasta rete di assistenza garantisce che ci sia sempre un tecnico
pronto all’intervento ed al reperimento dei ricambi.
1.1 Garanzia
•Tutti i prodotti finiti TECMA godono di una garanzia di 2 anni dalla data di registrazione
della barca
•Le parti di ricambio TECMA godono di una garanzia di 2 anni dalla data di acquisto
•La garanzia non copre danni generati da uso o installazione non conformi a quanto indicato
con le istruzioni fornite, incuria o negligenza dell’utilizzatore, danni accidentali,
manomissioni o modifiche del prodotto.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
6
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
RICHIESTA PARTI DI RICAMBIO IN GARANZIA
•Le richieste in garanzia devono essere inoltrate attraverso i centri assistenza TECMA
autorizzati.
•1) Copia del certificato di registrazione della barca / della fattura di acquisto del prodotto
•2) Breve descrizione del guasto / problematica riscontrata
•La lista completa dei centri assistenza TECMA autorizzati è scaricabile dal ns sito
www.thetfordmarine.com o può essere richiesta al ns servizio clienti ai seguenti contatti:
R.O.W.(resto del mondo): [e-mail] / Tel. [phone]- U.S.A.: 1-800-543-1219
1.2 Pulizia
La ceramica è particolarmente idonea per i sanitari in quanto molto igienica e resistente a qualsiasi
prodotto di pulizia. Prestare particolare attenzione a non utilizzare prodotti a base di acetone,
trielina o, in generale, qualsiasi prodotto che possa intaccare irreversibilmente l’integrità delle
componenti in gomma del sistema pompa/maceratrice/valvole di non ritorno. Si consiglia di
utilizzare i prodotti Thetford in quanto specificatamente testati per questo tipo di sistemi. Sui
prodotti in carbonio o personalizzati in colori diversi dal bianco o pergamon, evitare di utilizzare
spugne abrasive o prodotti troppo aggressivi, si consiglia di fare sempre una prova sul retro del
vaso.
ATTENZIONE: Rispettare le norme vigenti e di protezione dell’ambiente nella scelta e
nell’utilizzo dei prodotti di pulizia.
1.3 Preparazione per l’inverno
Svuotare completamente tutti gli impianti in modo da non avere problemi di gelo all’interno delle
tubature, oppure utilizzare un prodotto antigelo idoneo. Si sconsigliano prodotti antigelo per
autovetture o prodotti utilizzati per le vaschette del liquido pulizia parabrezza. Rispettare le norme
vigenti e di protezione dell’ambiente nella scelta e nell’utilizzo dei prodotti.
1.4 Copriwater
Sulla gamma Flexi e Design sono possibili diverse configurazioni di Copriwater. Rispettivamente
Termoindurente con o senza “Chiusura Frenata” (Soft Closing) e Poliestere con o senza “Chiusura
Frenata” (Soft Closing). Nella configurazione con chiusura frenata è raccomandato non forzare
accelerando la normale escursione delle cerniere per non danneggiare il funzionamento.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
7
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
1.5 Scelta della carta
Utilizzare solamente carta igienica. Il sistema è progettato per disporre efficacemente la carta
igienica. Non utilizzare panno carta o altri tipi. Tecma raccomanda l’utilizzo di Thetford Aqua-Soft.
2.0 FUNZIONAMENTO ED UTILIZZO

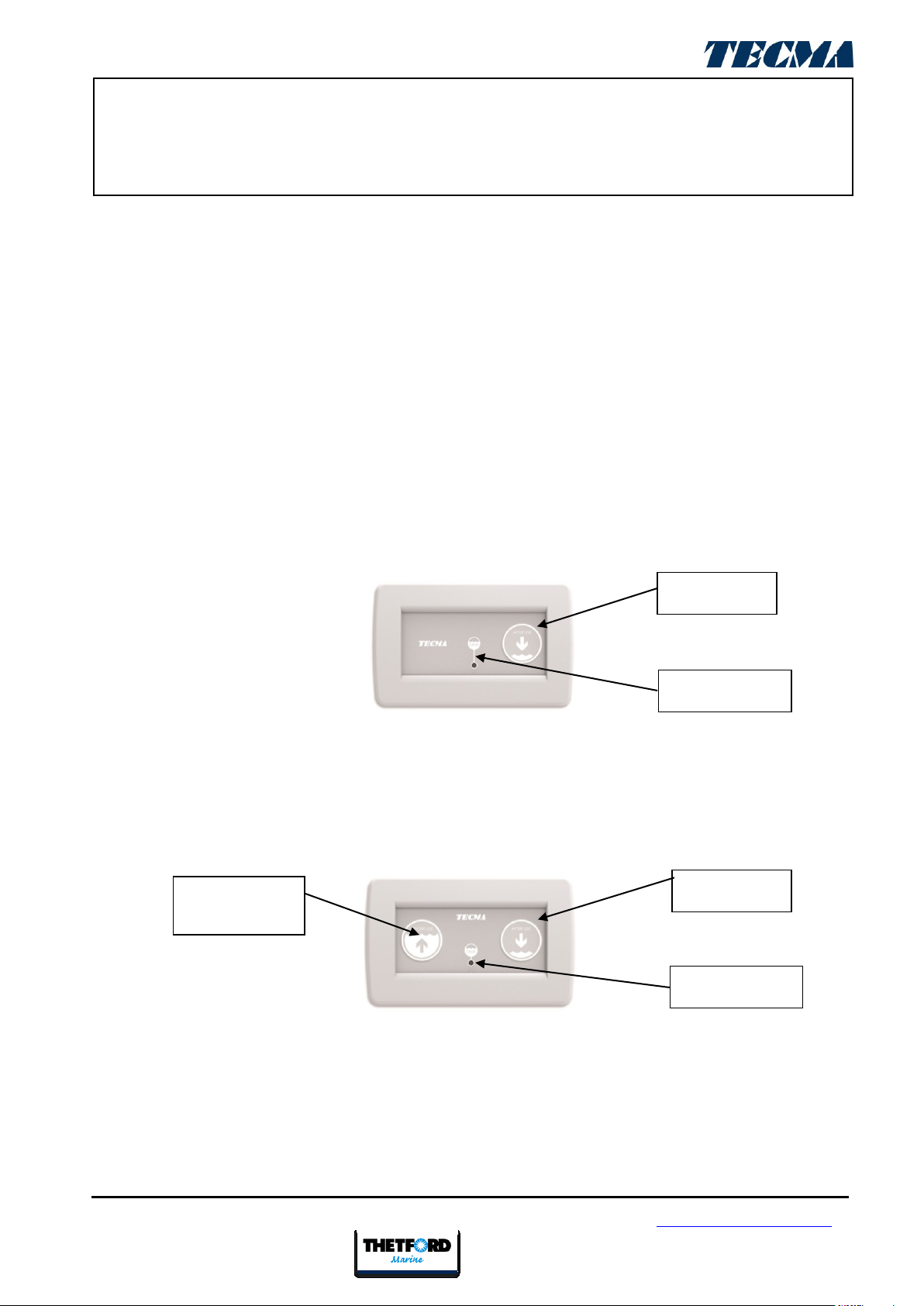

2.1 Pannello di comando All in one

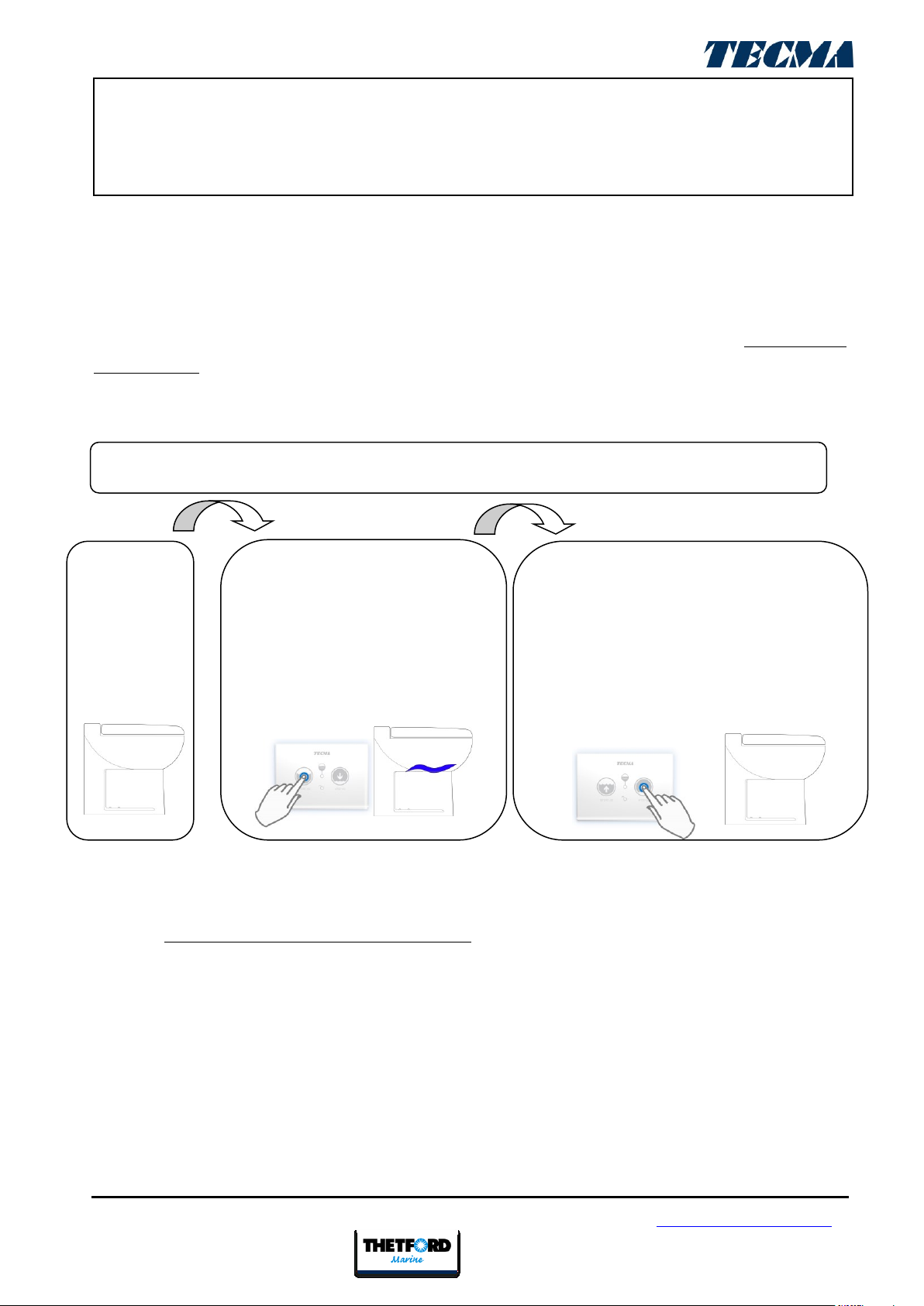

2.1.1 Un pulsante
Azionando il pulsante “AFTER USE” dopo l’utilizzo, si avvierà un ciclo di lavaggio automatico al
termine del quale il vaso sarà riempito con una piccola quantità d’acqua, pronta per il prossimo
uso.
2.1.2 Due pulsanti
Azionare il pulsante “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una piccola
quantità d’acqua. Azionare il pulsante “AFTER USE” dopo l’utilizzo, si avvierà un ciclo di lavaggio
automatico al termine del quale il vaso rimarrà vuoto.
NOTA: Con il pannello di comando All in one, si può regolare la quantità di acqua utilizzata
durante ogni ciclo di scarico. Nella parte posteriore dell pannello un regolatore può essere
azionato girandolo in senso orario per aumentare la quantità d’acqua o in senso antiorario per
diminuirla.Il livello di acqua raccomandato è di 1 cm sopra al foro di uscita dello scarico.
BEFORE USE
AFTER USE
TANK LEVEL
AFTER USE
TANK LEVEL

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
8
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
2.2 Pannello di comando Multiframe
2.2.1 Un pulsante
Azionare il pulsante “AFTER USE”, si avvierà un ciclo di lavaggio automatico al termine del quale il
vaso sarà riempito con una piccola quantità d’acqua, pronta per il prossimo uso.
2.2.2 Due pulsanti
Azionare il pulsante “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una piccola
quantità d’acqua. Azionare il pulsante “AFTER USE” dopo l’utilizzo, si avvierà un ciclo di lavaggio
automatico al termine del quale il vaso rimarrà vuoto.
NOTA: Se si desidera sarà possibile regolare la quantità di acqua che viene utilizzata durante ogni
ciclo di scarico direttamente sulla centralina di controllo remota ad esso collegata. Infatti nella
parte posteriore di quest’ultima c’è un apposito regolatore che può essere azionato girandolo in
senso orario per aumentare la quantità d’acqua o in senso antiorario per diminuirla. Il livello di
acqua raccomandato è di 1 cm sopra al foro di uscita dello scarico.
ATTENZIONE: Il led che indica lo stato di riempimento del serbatoio (“TANK LEVEL”) è
solamente un avvertimento. Non utilizzare il sistema in caso il led sia di colore rosso.
AFTER USE
TANK LEVEL
BEFORE USE
AFTER USE
TANK LEVEL

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
9
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111

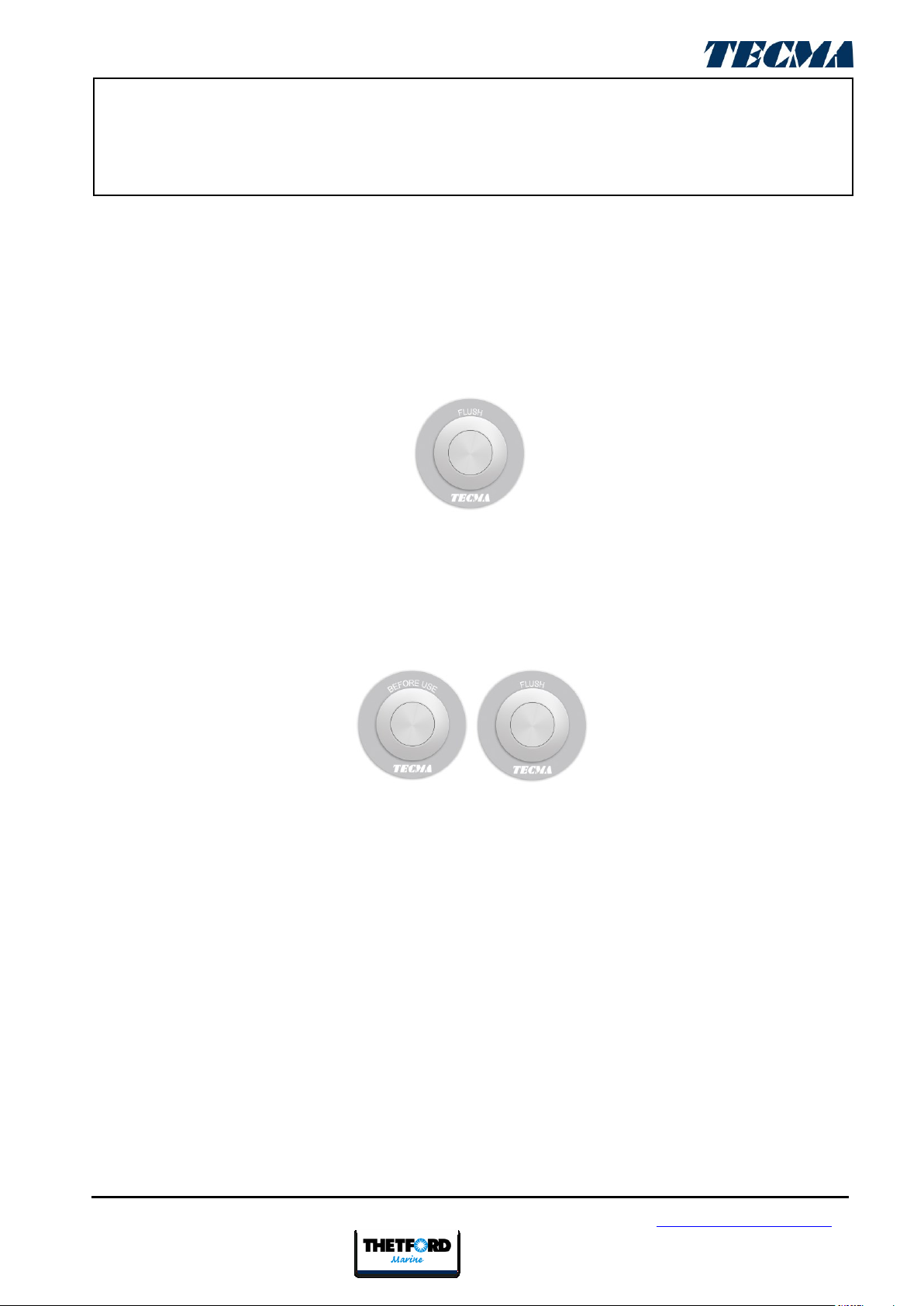

2.3 Pannello di comando Argent
2.3.1 Un pulsante
Azionando il pulsante “FLUSH”, si avvierà un ciclo di lavaggio automatico al termine del quale il
vaso sarà riempito con una piccola quantità d’acqua, pronta per il prossimo uso.
2.3.2 Due pulsanti
Azionare il pulsante “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una piccola
quantità d’acqua. Azionare il pulsante “FLUSH” dopo l’utilizzo, si avvierà un ciclo di lavaggio
automatico al termine del quale il vaso rimarrà vuoto.
NOTA: Se si desidera sarà possibile regolare la quantità di acqua che viene utilizzata durante ogni
ciclo di scarico direttamente sulla centralina di controllo remota ad esso collegata. Infatti nella
parte posteriore di quest’ultima c’è un apposito regolatore che può essere azionato girandolo in
senso orario per aumentare la quantità d’acqua o in senso antiorario per diminuirla.
Il livello di acqua raccomandato è di 1 cm sopra al foro di uscita dello scarico.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
10
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
2.4 Pannello di comando Touch
2.4.1 Un pulsante
Azionando il pulsante touch “AFTER USE”, si avvierà un ciclo di lavaggio automatico al termine del
quale il vaso sarà riempito con una piccola quantità d’acqua, pronta per il prossimo uso.
2.4.2 Due pulsanti
Azionare il pulsante touch “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una
piccola quantità d’acqua. Azionare il pulsante touch “AFTER USE” dopo l’utilizzo, si avvierà un
ciclo di lavaggio automatico al termine del quale il vaso rimarrà vuoto. Il Panello Touch a due
pulsanti inibisce il pulsante Before Use quando il Led del livello del serbatoio (pieno) diventa rosso.
NOTA: Se si desidera sarà possibile regolare la quantità di acqua che viene utilizzata durante ogni
ciclo di scarico direttamente sulla centralina di controllo remota ad esso collegata. Infatti nella
parte posteriore di quest’ultima c’è un apposito regolatore che può essere azionato girandolo in
senso orario per aumentare la quantità d’acqua o in senso antiorario per diminuirla.
Il livello di acqua raccomandato è di 1 cm sopra al foro di uscita dello scarico.
AFTER USE
TANK LEVEL
BEFORE USE
AFTER USE
TANK LEVEL

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
11
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
Per i pannelli Touch a uno e a due pulsanti è possibile programmare la retroilluminazione del
pannello di comando o mettere il pannello in standby ai fini della pulizia attraverso la procedura
specificata nel paragrafo 2.5.3.2 .
ATTENZIONE: Il led che indica lo stato di riempimento del serbatoio (“TANK LEVEL”) è
solamente un avvertimento. Non utilizzare il sistema in caso il led sia di colore rosso.
2.5 Pannelli di comando con tecnologia “SMART FLUSH”
2.5.1 Premium
Azionare il pulsante “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una piccola
quantità d’acqua. Azionare il pulsante “AFTER USE” dopo l’utilizzo, si avvierà un ciclo di lavaggio
automatico al termine del quale il vaso rimarrà vuoto se in modalità “marine”o rimarrà una
piccola quantità d’acqua se in modalità “ormeggio”.
Per passare da modalità ormeggio a modalità marine tenere premuto i due pulsanti
contemporaneamente fino a che la spia “LOCK OUT ” inizia a lampeggiare. Questo vi farà
cambiare modalità.
Il pannello di comando è equipaggiato di una spia a tre colori che indica il livello di riempimento del
serbatoio acque nere. (Riferimento par. 3.5)
Se il sensore del serbatoio rileva che il livello massimo è stato raggiunto, disattiverà le funzioni
della pulsantiera impedendo così di utilizzare ulteriormente il sanitario.
Se per qualsiasi ragione si intendesse forzare questo blocco, e riattivare la pulsantiera, premere
due volte tutti e due i tasti contemporaneamente, la spia “LOCK OUT” si accenderà per indicare
che la centralina è in modalità lockout.
Per la programmazione dettagliata delle funzioni del pannello di comando Premium (Smartflush
Tecnology) vedi par. 2.5.3.1.
BEFORE USE
LOCK OUT
AFTER USE
TANK LEVEL

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
12
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
2.5.2 Premium Touch
Azionare il pulsante “BEFORE USE” prima dell’utilizzo. Questo riempirà il vaso con una piccola
quantità d’acqua.
Azionare il pulsante “AFTER USE” dopo l’utilizzo, si avvierà un ciclo di lavaggio automatico al
termine del quale il vaso rimarrà vuoto se in modalità “navigazione”, rimarrà una piccola quantità
d’acqua se in modalità “ormeggio”.
Per passare da modalità ormeggio a modalità navigazione tenere premuti i due pulsanti
contemporaneamente fino a che la spia “LOCK OUT” inizia a lampeggiare. Ciò vi farà cambiare
modalità.
Il pannello di comando è equipaggiato di una spia a tre colori che indica il livello di riempimento del
serbatoio acque nere. Se il sensore del serbatoio rileva che il livello massimo è stato raggiunto,
disattiverà le funzioni della pulsantiera impedendo così di utilizzare ulteriormente il sanitario.
Se per qualsiasi ragione si intendesse forzare questo blocco, e riattivare la pulsantiera, premere
due volte tutti e due i tasti contemporaneamente, la spia “LOCK OUT” si accenderà per indicare
che il pannello è in modalità lockout.
BEFORE USE
AFTER USE
TANK LEVEL
LOCK OUT

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
13
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
2.5.3 Programmazione funzioni SMART FLUSH
2.5.3.1 Modalità Navigazione o Ormeggio
Se si prevede di navigare spesso, impostare il sistema in modalità navigazione. La toilette rimarrà vuota
dopo l'utilizzo, verrà aggiunta solo una piccola quantità d'acqua per creare un tappo idraulico. In questo
modo si eviteranno fuoriuscite d'acqua accidentali dovute al movimento della barca durante la
navigazione.
Se si prevede di restare ormeggiati a lungo, impostare il sistema in modalità ormeggio. Dopo
l'utilizzo rimarrà una piccola quantità d'acqua nella toilette, in questo modo sarà sufficiente
utilizzare un solo bottone per scaricare.
Bowl empty
2. Toccare il pulsante BEFORE
USE [PRIMA DELL'USO] prima
di utilizzare la toilette.
Il solenoide farà entrare la
quantità d'acqua desiderata
per un massimo di 12 secondi.
1. La tazza
è vuota
MODALITÀ NAVIGAZIONE: la tazza rimane vuota al termine del ciclo di scarico
3. Toccare il pulsante AFTER USE
[DOPO L'USO] dopo aver utilizzato la
toilette. L'azione combinata
dell’elettrovalvola e della pompa
maceratrice provvederà alla pulizia e al
risciacquo della tazza. Verrà creato un
piccolo tappo idraulico e la tazza rimarrà
vuota.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
14
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
1. Rimane
una piccola
quantità
d'acqua
nella tazza
(come nelle
toilette
domestiche)
3. Toccare il pulsante AFTER USE [DOPO
L'USO], dopo aver utilizzato la toilette.
L'azione combinata dell’elettrovalvola e
della pompa maceratrice provvederanno
alla pulizia e al risciacquo della tazza
lasciando una piccola quantità d'acqua
pulita pronta per il prossimo utilizzo.
2. Utilizzare
la toilette
4.Some water
remains in the
bowl ready for next
use
4. Nella tazza
rimarrà una
piccola
quantità
d'acqua,
pronta per il
prossimo
utilizzo.
Cambiare la modalità di scarico –dalla modalità navigazione alla modalità ormeggio (Fig.1)
Per impostazione predefinita, il sistema è impostato in modalità navigazione. Per passare dalla
modalità navigazione alla modalità ormeggio:
1) Premere contemporaneamente i pulsanti BEFORE USE [PRIMA DELL'USO] e AFTER USE
[DOPO L'USO] per circa 3 secondi. Il LED con la chiave lampeggerà per indicare che è stata
attivata la modalità programmazione.
2) Continuare a tenere premuti entrambi i pulsanti insieme per almeno 4 secondi dopo che il
LED con il lucchetto ha iniziato a lampeggiare.
3) Una volta raggiunto il livello d'acqua desiderato, rilasciare i pulsanti
4) In questo modo viene impostata la quantità d'acqua per l'utilizzo successivo e il sistema
viene impostato in modalità ormeggio.
5) Per tornare alla modalità navigazione, consultare il paragrafo successivo
MODALITÀ ORMEGGIO: nella toilette rimarrà una piccola quantità
d'acqua, pronta per il prossimo utilizzo.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
15
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
Fig.1
Fig.2
Cambiare la modalità di scarico –dalla modalità ormeggio alla modalità navigazione (Fig.2)
Se la quantità d'acqua è già stata regolata e si vuole tornare in modalità navigazione:
1) Premere contemporaneamente i pulsanti BEFORE USE [PRIMA DELL'USO] e AFTER USE
[DOPO L'USO] per circa 3 secondi. Il LED con la chiave lampeggerà .
2) Dopo che il LED con il lucchetto ha iniziato a lampeggiare, rilasciare i pulsanti
3) Ora il sistema è in modalità navigazione
NOTA: al termine del ciclo, se il sistema è in “modalità navigazione” la toilette rimarrà vuota, se il
sistema è in “modalità ormeggio” rimarrà una piccola quantità d'acqua nella toilette.
MODALITÀ
NAVIGAZIO
NE
MOORING
MODE
SAILING
MODE
Premere e tenere premuti i tasti
per circa 3 sec
Il LED con la chiave inizia a
lampeggiare
Tenere premuti i tasti per circa 4 sec
L'acqua comincia ad entrare
Tenere premuti i tasti e rilasciarli
una volta raggiunta la quantità
d'acqua desiderata nella tazza
MODALITÀ
ORMEGGIO
Quando il LED con la chiave inizia a
lampeggiare, rilasciare i tasti
Premere e tenere premuti i
tasti per circa 3 sec
MODALITÀ
ORMEGGIO
SAILING
MODE
MODALITÀ
NAVIGAZIO
NE

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
16
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
2.5.3.2 Disabilitazione per pulizia e Programmazione retroilluminazione
Per pulire il pannello Touch è possibile disabilitare temporaneamento i pulsanti.
1. Applicare la mano sul pannello per 15 secondi (come illustrato) fino a che la
retroilluminazione inizia a lampeggiare.
2. Si può pulire il pannello con un panno.
3. Dopo 15 secondi i pulsanti verranno automaticamente riabilitati.
E’ possibile programmare il pannello Touch per avere la retroilluminazione:
a. Sempre accesa
b. Sempre spenta
c. Attivata da un sensore di prossimita (default)
Istruzioni per passare da un programma ad un altro:
1. Premere e tenere premuto il led nella zona centrale (Tank level led)
2. Mentre si tiene premuto il led centrale, premere e lasciare simultaneamente i pulsanti
BEFORE USE e AFTER USE. Questo permettera di passare da un programma all’altro
simultaneamente SEMPRE ACCESA SEMPRE SPENTA PROSSIMITA’

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
17
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
ATTENZIONE: a non oltrepassare il livello massimo di capienza del serbatoio quando
questa spia è rossa, modalità lockout.
ATTENZIONE: Se la Toilette è connessa ad una presa a mare, assicurarsi che la valvola a
sfera di sicurezza della presa a mare sia sempre chiusa quando ci si allontana
dall’imbarcazione, anche se per un breve periodo di tempo
ATTENZIONE: Per le Toilette che utilizzano sistemi ad acqua dolce che sono (anche se
momentaneamente) collegati alla rete idrica del porto, assicurarsi che la valvola nel punto
di connessione con la banchina sia sempre chiusa quando ci si allontana dall’imbarcazione,
anche se per un breve periodo di tempo
ATTENZIONE: a non forzare la chiusura del coperchio in caso il vostro vaso fosse dotato
di un sistema soft closing. Il sistema è progettato per la chiusura automatica e una forza
esterna potrebbe danneggiare irreversibilmente il meccanismo.
ATTENZIONE: se il vostro vaso è munito di funzione bidet non oltrepassare il livello
massimo di capienza del vaso stesso, non è previsto uno canale di scolo per il troppo
pieno. Azionare la pompa maceratrice (after use) per svuotare il vaso.
ATTENZIONE: In caso di troppo pieno accidentale (bidet) è possibile effettuare uno
scarico con la “Safety Function” azionata premendo contemporaneamente “BEFORE USE”
e “AFTER USE” per meno di 3 secondi.
2.6 PRESTIGE
I modelli della linea Prestige - Prestige 45 and Prestige 50 –sono dotati du un singolo pulsante
manuale rotondo integrato nello stesso corpo della ceramica, rispettivamente sul fianco
posteriore (Prestige 45) or sulla spalletta posteriore (Prestige 50). Il pulsante di attivazione
manuale attiva un ciclo di scarico completo (equivalente alla modalità ormeggio) che lascia un
quantitativio di acqua residua pulita all’interno del bacino del vaso.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
18
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
3.0 INSTALLAZIONE E MANUTENZIONE
ATTENZIONE: Assicurarsi di aver letto e compreso tutte le avvertenze riportate in questo
documento prima di installare, utilizzare o intervenire sul sistema. Nel caso non si tenga
conto di tali avvertenze c’è il rischio di infortunio, danni ed eventuale perdita
dell’imbarcazione, folgorazione.
Non apportare nessun cambiamento al prodotto Tecma, questo potrebbe risultare in una
eventuale perdita dell’imbarcazione, infortunio o folgorazione.
TECMA SRL non è responsabile per danni a persone o cose, infortuni o morte che
possano essere riconducibili a installazioni, operazioni o interventi impropri.
TECMA SRL raccomanda che sia l’impianto idraulico che quello elettrico venga
eseguito da personale di certificata competenza e affidabilità.
Il rispetto delle norme vigenti in materia di impianti è necessario.
ATTENZIONE: Pericoli di corto circuito, incendio o allagamento. Non considerare
questi pericoli può portare alla perdita dell’imbarcazione, l’infortunio o la morte.
Raccomandazioni:
-Utilizzare sempre un fusibile dimensionato adeguatamente nei circuiti elettrici
-Prima di iniziare qualsiasi intervento di manutenzione assicurarsi che non ci sia tensione
nell’impianto elettrico e che le prese a mare siano chiuse in posizione OFF
-Se la Toilette è connessa ad una presa a mare, assicurarsi che la valvola di sicurezza della presa
a mare sia sempre chiusa quando ci si allontana dall’imbarcazione, anche se per un breve
periodo di tempo.
-Per le Toilette che utilizzano sistemi ad acqua dolce che sono (anche se momentaneamente)
collegati alla rete idrica del porto, assicurarsi che la valvola nel punto di connessione con la
banchina sia sempre chiusa quando ci si allontana dall’imbarcazione, anche se per un breve
periodo di tempo
-Se la Toilette è connessa ad una presa a mare, tutte le tubazioni utilizzate per le varie
connessioni devono essere di tipo nautico e devono essere assicurate a ogni connessione
con due (2) fascette di acciaio inox. Queste fascette devono essere ispezionate
frequentemente per verificarne il serraggio e quindi prevenire eventuali perdite.

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
19
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
-Se la Toilette è connessa ad una presa a mare, assicurarsi che ci sia una valvola di sicurezza in
corrispondenza e che sia installata correttamente, devono essere di tipo marino, a sfera,
azionate da una leva.
-Se l’acqua non arriva dopo i primi due o tre scarichi, c’è un problema nel montaggio o un
malfunzionamento. Interrompere l’utilizzo della toilette e far riferimento alla sezione
“risoluzione dei problemi”
-Utilizzare solamente ferramenta in acciaio inox. Utilizzare sempre i gommini salvaceramica
forniti. Eventuali errori nel montaggio del vaso potrebbero nel tempo provocare
movimenti impropri della ceramica con eventuali danni a cose o persone.
-La toilette è stata disegnata per disporre solamente di rifiuti organici umani e carta igienica.
Non buttare mai altre tipologie di materiale. (ad esempio: panno-carta, salviette umide,
profilattici, assorbenti, filo interdentale, etc.)
-Utilizzare sempre i coprivite, i salvaceramica e i connettori forniti con la toilette.
-In caso di dubbi rivolgetevi sempre prima al vostro distributore TECMA
ATTENZIONE:Gettare solamente carta igienica all’interno della toilette.
3.1 Luogo di installazione
I vasi Tecma sono sviluppati per una installazione con appoggio a parete. Ciò allo scopo di
ottimizzare lo sfruttamento degli spazi e assicurare la stabilità del sanitario. Per una questione di
igiene, è consigliato l'uso di sigillante siliconico intorno alla base.
Prima di iniziare l’installazione :
-accertarsi che la cassa acque nere sia in una posizione idonea per essere raggiunta dal
luogo di montaggio della toilette
-accertarsi che la configurazione della toilette corrisponda al tipo di impianto idraulico ed
elettrico dell’imbarcazione.
-assicurarsi che il modello scelto sia conforme al luogo predestinato all’istallazione
tenendo conto di:
ingombro del piede

Operation/installation/service manual MACERATOR TOILETS
Manuale di utilizzo / installazione / manutenzione TOILET MACERATRICI
X-light / Privilege/ Evolution/ Breeze/ E-Breeze/ Silence Plus 2G/ Elegance 2G
20
TECMA SRL –Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy- www.thetfordmarine.com
rev 1.2017 1111111111111111 111111111111111111111
corretta apertura del coperchio
ci sia spazio sufficiente a passare tutte le tubazioni senza danneggiarle o piegarle in
modo anomalo
il paiolo dove si prevede l’istallazione sia strutturalmente idoneo a supportare il peso del
vaso e di un potenziale utilizzatore, anche in navigazione dove questi carichi
potrebbero essere ancora più alti dovuti al beccheggio o al rollio dell’imbarcazione
ove raccomandato, ci sia eventuale spazio per installare un sifone ventilato
sufficientemente al di sopra del wc. Tale installazione è raccomandata nei casi
descritti nel paragrafo 3.8 “Impianti”. La linea Flexi 2G integra una valvola di
ventilazione già nel manicotto di scarico.
nel caso di sistemi non centralizzati (acqua di mare) con wc installato al di sotto della
linea di galleggiamento, è obbligatorio installare la valvola di ventilazione di
sicurezza, necessaria all’immissione e scarico ad una quota sufficientemente
superiore al wc.
nelle versioni SHORT, la FLEXI LINE 2G alloggia tutti i
componenti internamente, quindi non si richiede più di
verificare che ci sia spazio sufficiente al di sotto del vaso
nel modello EVOLUTION ci siano i presupposti per
installare la piastra di fissaggio verticale (non
fornita) o per garantire un ancoraggio idoneo al
carico previsto. Questo modello è concepito con
un apposito sistema di aggancio del carter
inferiore. Dopo aver installato la parte superiore è
sufficiente far corrispondere i ganci posteriori del
carter alle apposite sedi e girare lo spinotto
anteriore in nylon in modo da bloccare l’insieme.
