TP-Link Auranet EAP320 User manual

7106506383 REV1.0.0
Specifications are subject to change without notice. TP-LINK is a registered
trademark of TP-LINK TECHNOLOGIES CO., LTD. Other brands and product
names are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any
means or used to make any derivative such as translation, transformation,
or adaptation without permission from TP-LINK TECHNOLOGIES CO., LTD.
Copyright © 2016 TP-LINK TECHNOLOGIES CO., LTD. All rights reserved.
www.tp-link.com
›English
›Español
›Français
› Português
Ceiling Mount Access Point
Installation Guide
Guía de Instalación
Guide d'installation
Guia de Instalação

CONTENTS
English..................................................................................................1
Español.................................................................................................7
Français..............................................................................................13
Português ...........................................................................................19

1
English
Note: The image may differ from the actual product.

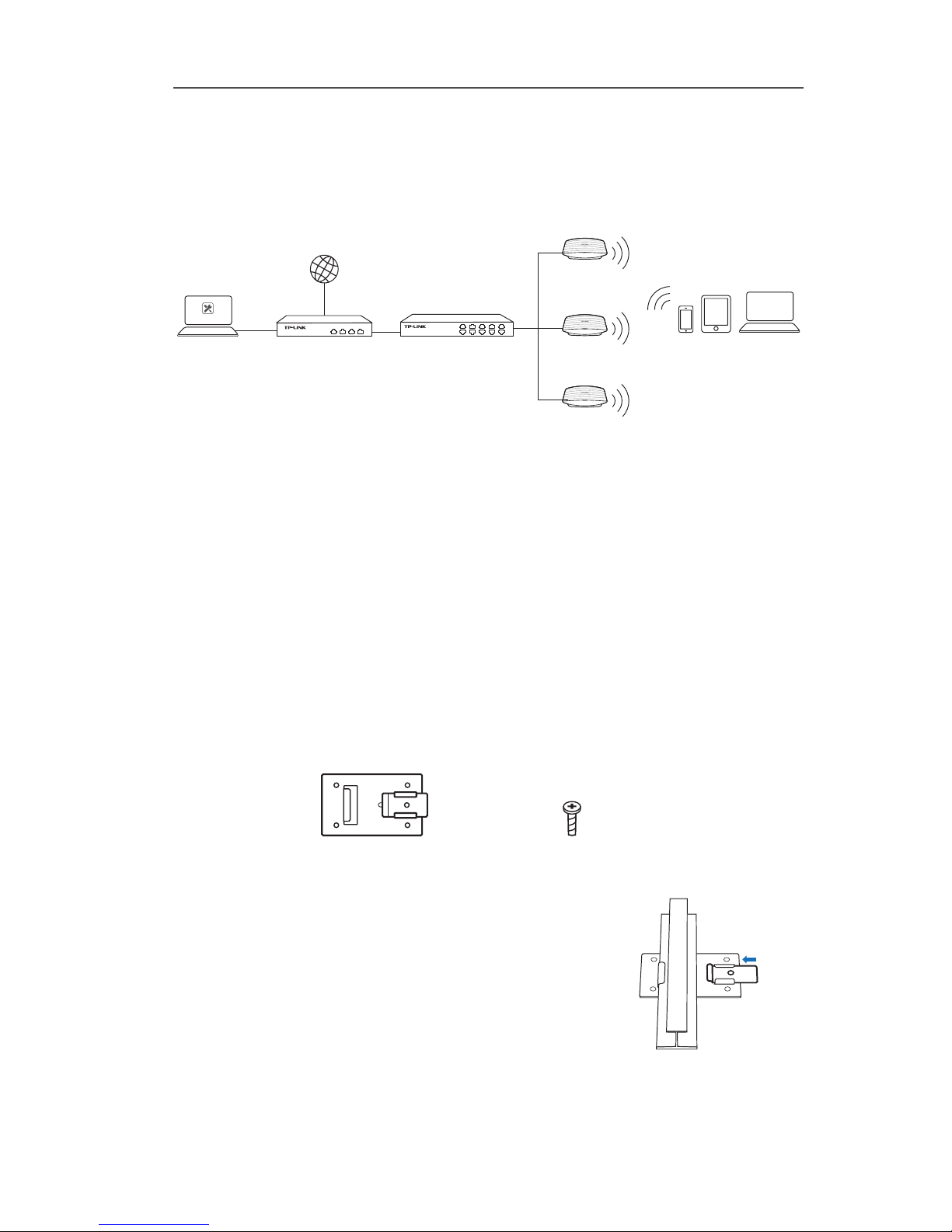

Network Topology
A typical network topology for the EAP is shown below.
EAP Controller
A DHCP server (typically a router) is required to assign IP addresses to the EAPs
and clients in your local network. A computer running the EAP Controller software,
which can be in the same or different subnet with the EAPs, is used to centrally
manage the EAPs.
You can get the EAP Controller software from our website http://www.tp-link.com.
Hardware Installation
■Option1：
Ceiling Rail Mounting
Follow the steps below to install the EAP with the provided accessories:
1Position the Ceiling T-rail Clip and push the
movable part toward the rail base.
Controller
Host
Router Switch Clients
Ceiling T-rail Clip M3×6 Pan-head Screws (Qty.5)
Internet
EAP
EAP
EAP

2
English
2Use an M3×6 pan-head screw to secure the T-rail
Clip onto the ceiling rail.
3Attach the mounting bracket to the Ceiling T-rail
Clip using four M3x6 pan-head screws.
4Make the Ethernet Cable pass through the fixing
hole of the mounting bracket. Connect the cable
to the ETHERNET port and attach the EAP to the
bracket.
5Push the EAP along the direction of arrows until
it locks into place. Then adjust the cable to make
the exposed part hidden behind the EAP.

3
English

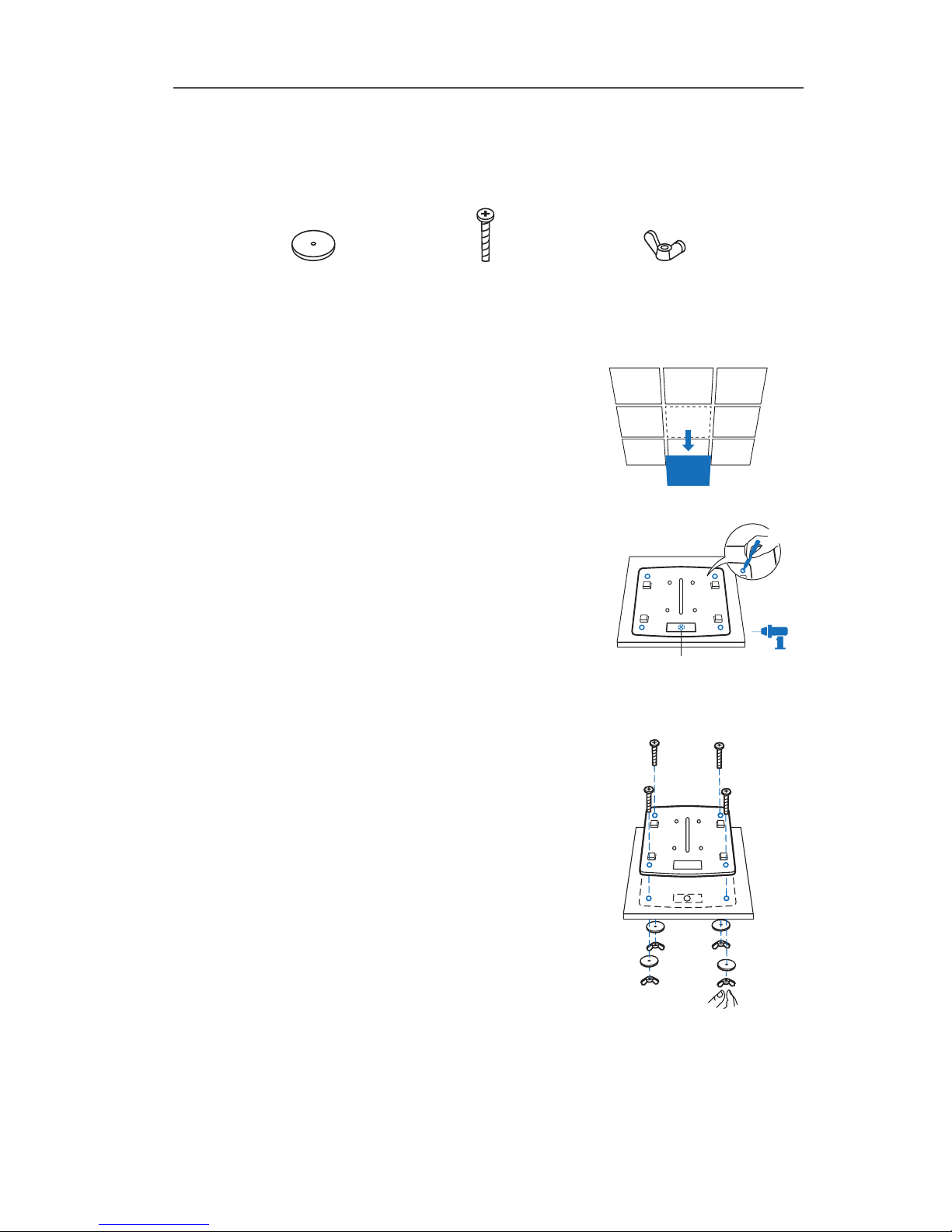

■Option2：
Ceiling Mounting
Follow the steps below to install the EAP with the provided accessories:
1Remove the ceiling tile.
2Place the mounting bracket in the center of
the ceiling tile. Mark the four positions of
the screw holes and a hole for the Ethernet
cable to feed through. Drill four 4mm holes
for the screws and a 10mm hole for the
Ethernet cable.
X4
3Secure the mounting bracket to the ceiling
tile using four M3x30 pan-head screws,
washers and wing nuts.
Washers
(Qty.4)
M3×30 Pan-head Screws
(Qty.4)
Wing Nuts
(Qty.4)
Hole for Ethernet cable

4
English
4Feed the Ethernet cable through the hole.
Then set the ceiling tile back into place.
5Connect the Ethernet cable to the
ETHERNET port and push the EAP along
the direction of arrows until it locks into place.
Then adjust the cable to make the exposed
part hidden behind the EAP.
■Option3：
Wall Mounting
Follow the steps below to install the EAP with the provided accessories:
Note: We do not recommend you to install the EAP with the Ethernet port upward.
1If your Ethernet cable feeds through the wall,
you can position the mounting bracket to make
the cable through the fixing hole. Mark the four
positions of the screw holes and then drill four
6mm holes.
X4
2Insert the plastic wall anchors into the 6mm
holes.
M3×28 Plastic Wall Anchors
(Qty.4)
M3×20 Self-tapping Screws
(Qty.4)

5
English

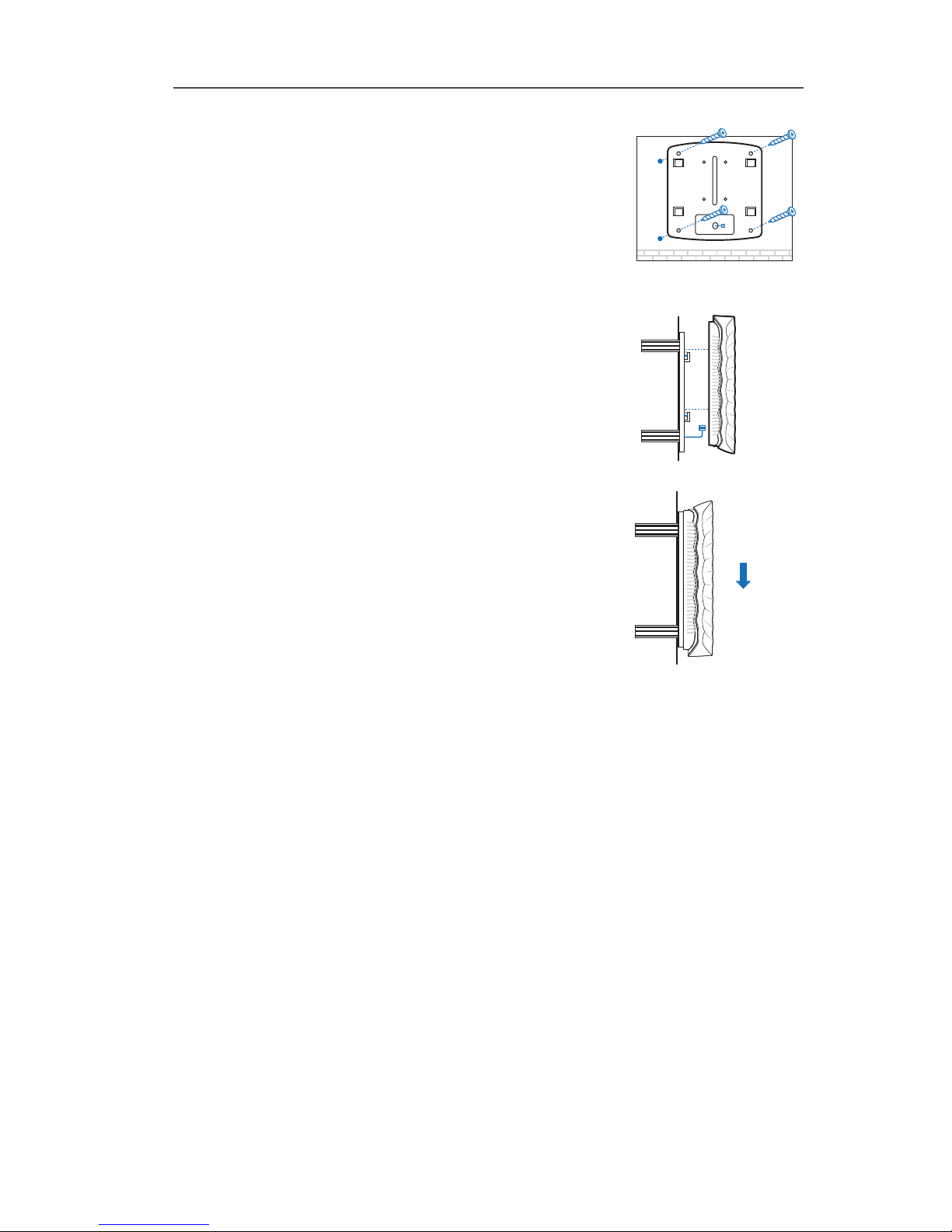

3Secure the mounting bracket to the wall
by driving the self-tapping screws into the
anchors. Make sure that the shoulders of the
mounting bracket are on the outside.
4Connect the Ethernet cable to the ETHERNET
port on the EAP and attach the EAP to the
mounting bracket.
5Push the EAP along the direction of arrows
until it locks into place, and then adjust the
cable to make the exposed part hidden behind
t he E A P.

6
English

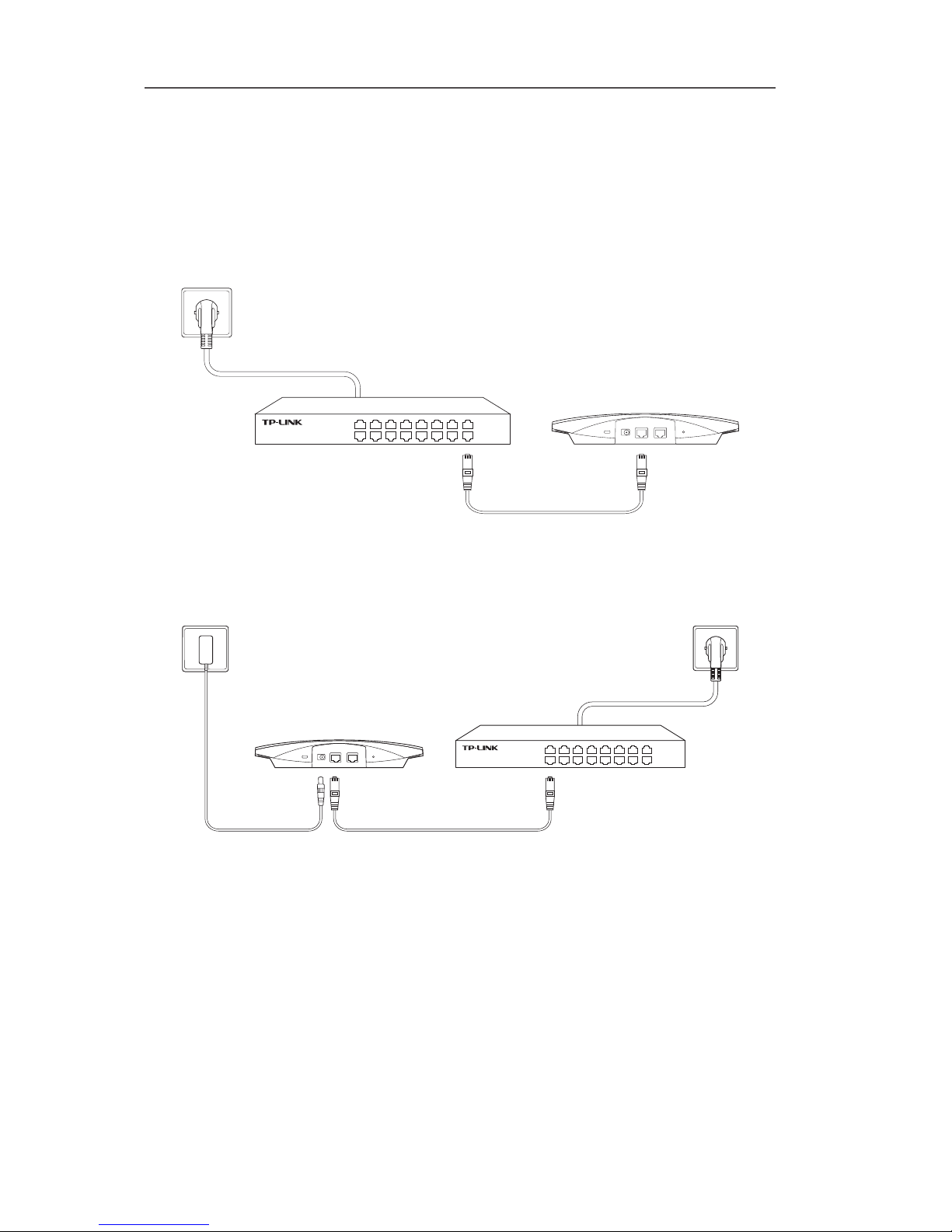

Power Supply
EAP can be powered via a PSE device (such as a PoE switch) or a power adapter.
■Via PoE Switch
Connect the Ethernet cable from the PoE switch to the ETHERNET port.
■Via Power Adapter
Plug one end of the provided power adapter into the POWER port of the EAP and
the other end to a standard electrical wall outlet.
Switch
PoE Switch

7
Español
Nota: La imagen puede diferir del producto actual.
Topología de la Red
Una topología de red típica para el EAP se muestra a continuación.
EAP Controller
Se requiere un servidor DHCP (típicamente un router) para asignar las direcciones
IP a los EAPs y a los clientes en su red local. Una computadora que ejecute el
software del Controlador EAP, la cual puede estar la misma o en diferente subred
de los EAPs, se usa para administrar de manera central los EAPs.
Puede obtener el software del Controlador del EAP desde nuestro sitio web
http://www.tp-link.com.
Instalación del Equipo
■Opción 1: Montaje sobre carriles en el techo
Seguir los pasos que se muestran a continuación para instalar el EAP con los
accesorios suministrados:
1Posicionar el sujeta-carril en T para techo y
empujar la parte movible hacia la base del carril.
Host del
Controlador
Router Switch Clientes
Sujeta-carril en T
para techo
Tornillos de cabeza plana M3×6
(Cantidad 5)
Internet
EAP
EAP
EAP

8
Español

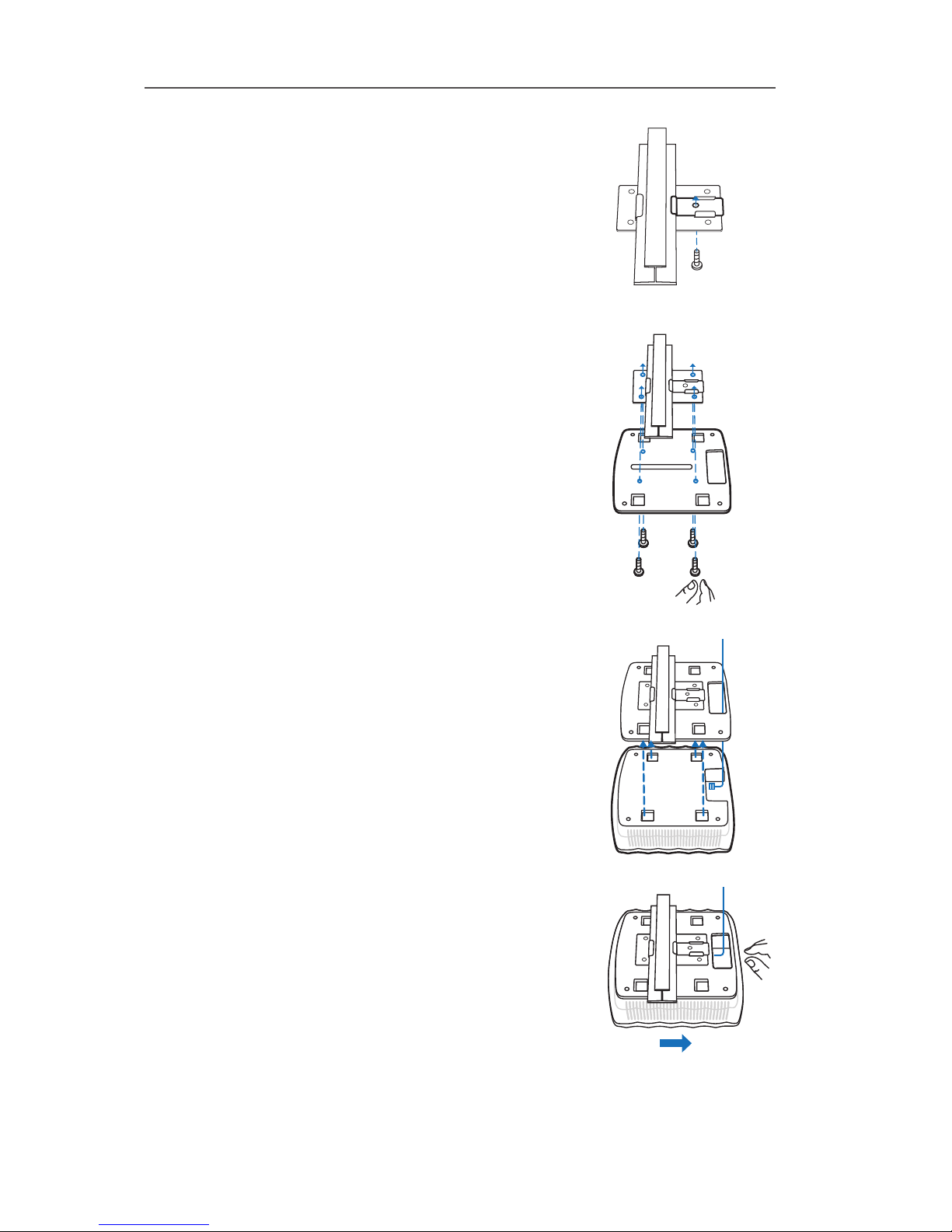

2Usar un tornillo de cabeza plana M3×6 para fijar
el sujeta-carril en T sobre el carril del techo.
3Fijar el soporte de montaje al sujeta-carril en T
para techo usando cuatro tornillos de cabeza
plana M3x6.
4Hacer que el cable Ethernet pase a través
del orificio de fijación del soporte de montaje.
Conectar el cable de red al puerto ETHERNET y
fijar el EAP al soporte.
5Empujar el EAP a lo largo de la dirección de las
flechas hasta que quede fijo en su sitio. Después
ajustar el cable para ocultar la parte expuesta
detrás del EAP.

9
Español

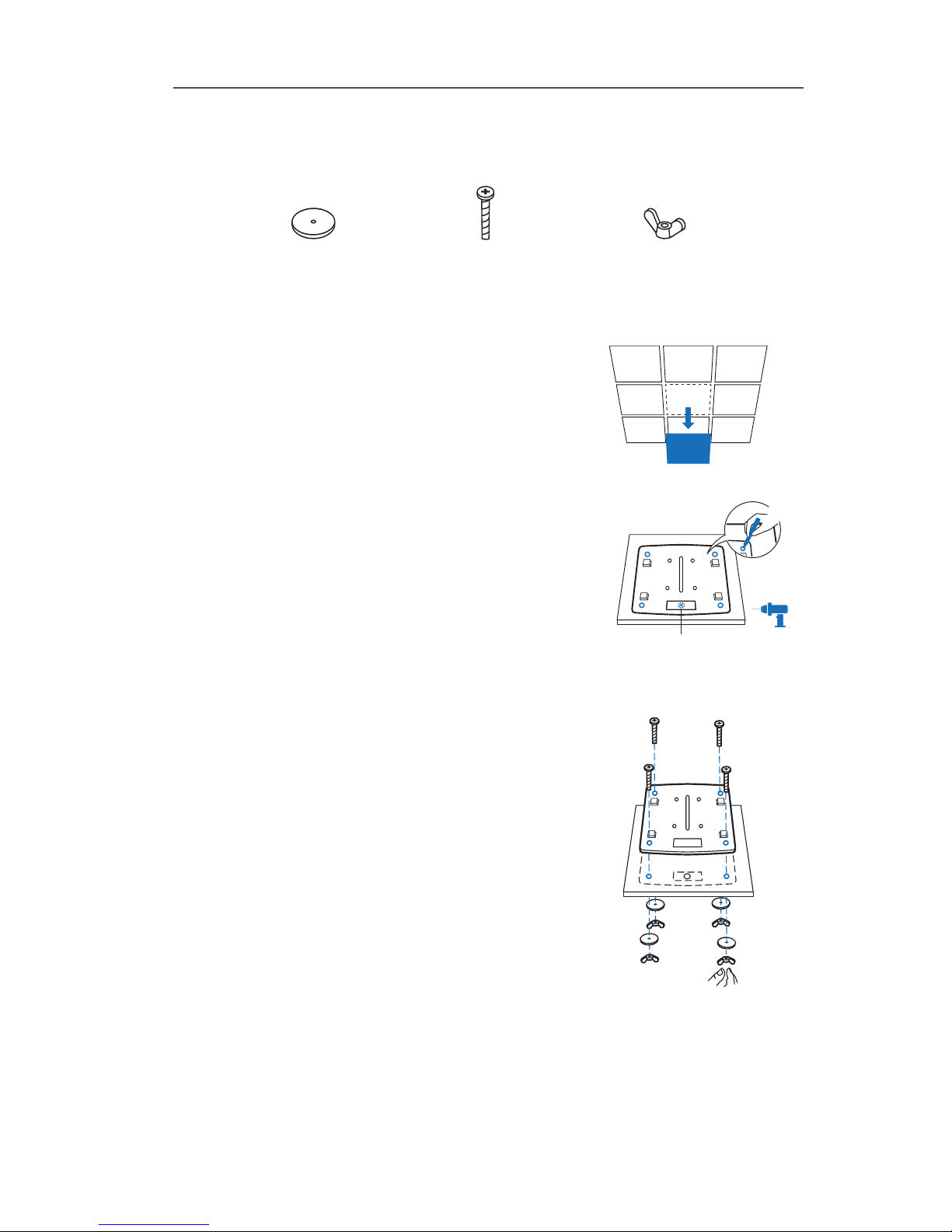

■Opción 2: Montaje en el techo falso
Seguir los pasos que se muestran a continuación para instalar el EAP con los
accesorios suministrados:
1Retirar la placa de techo.
2Colocar el soporte de montaje en el centro
de la placa de techo. Marcar las cuatro
posiciones de los orificios de los tornillos y
un orificio para pasar el cable Ethernet por
el mismo. Taladrar cuatro perforaciones de
4mm para los tornillos y una perforación de
10mm para el cable Ethernet.
X4
3Fijar el soporte de montaje al techo usando
cuatro tornillos de cabeza plana M3x30,
arandelas y tuercas de mariposa.
Arandelas
(Cantidad 4)
Tornillos de cabeza plana M3×30
(Cantidad 4)
Tuercas de Mariposa
(Cantidad 4)
Perforación para el
cable Ethernet

10
Español

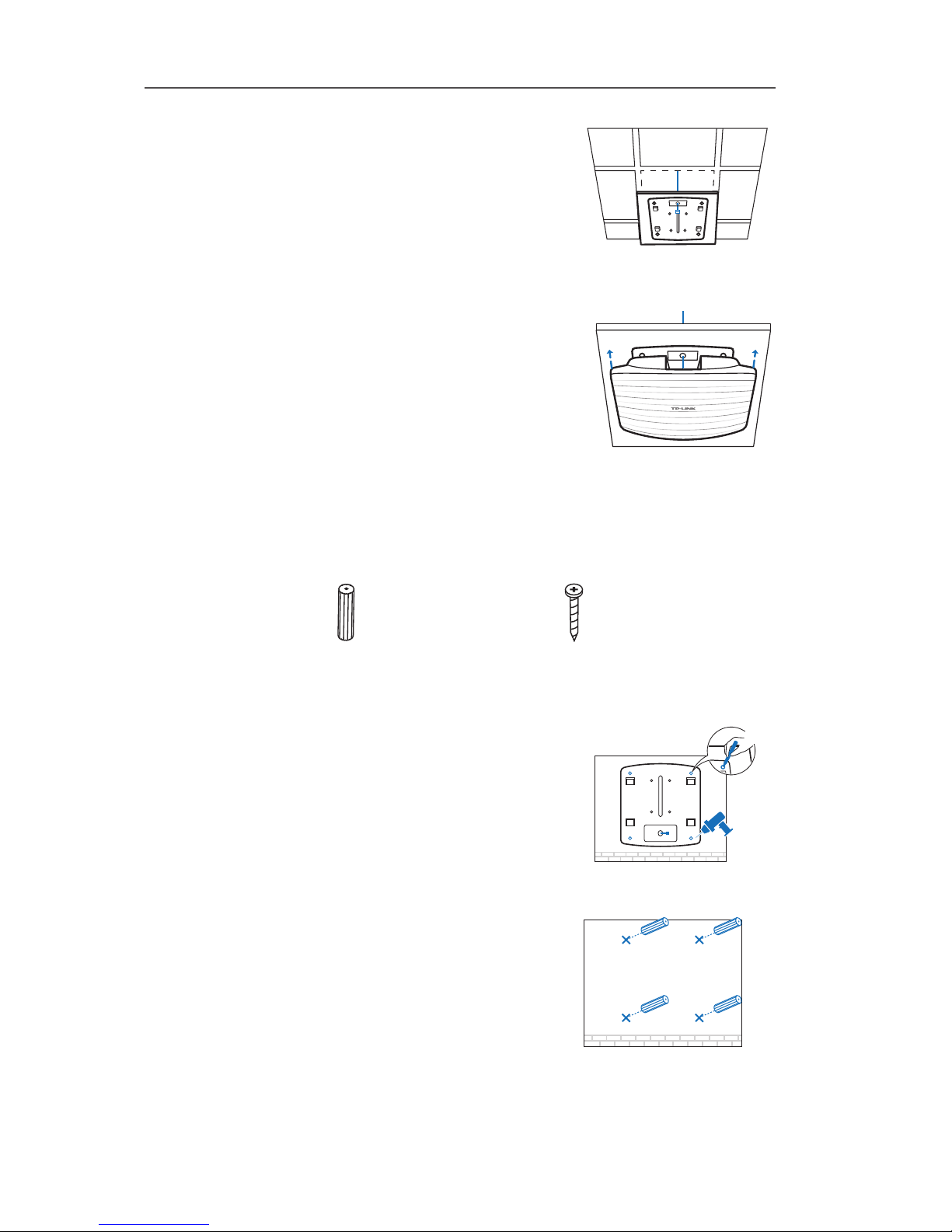

4Introducir el cable Ethernet a través del
orificio. Después colocar la placa de techo
de regreso en su sitio.
5Conectar el cable de red al puerto
ETHERNET y empujar el EAP a lo largo de
la dirección de las flechas hasta que quede
fijo en su sitio. Después ajustar el cable para
ocultar la parte expuesta detrás del EAP.
■Opción 3: Montaje sobre la Pared
Seguir los pasos que se muestran a continuación para instalar el EAP con los
accesorios suministrados:
Nota: No se recomienda instalar el EAP con el puerto RJ45 hacia arriba.
1Si su cable Ethernet se introduce a través de
la pared, puede colocar el soporte de montaje
para hacer que el cable pase a través del
orificio de fijación. Marcar las cuatro posiciones
de los orificios de tornillos y después taladrar
cuatro orificios de 6mm.
X4
2Insertar los taquetes de plástico en los orificios
de 6mm.
Taquetes de Pared de
Plástico M3×28
(Cantidad 4)
Tornillos auto-roscantes M3×20
(Cantidad 4)

11
Español
3Fijar el soporte de montaje a la pared
colocando los tornillos autoroscantes dentro
de los taquetes. Asegúrese que las partes
salientes del soporte de montaje estén por
fuera.
4Conectar el cable de red al puerto ETHERNET
en el EAP y fijar el EAP al soporte de montaje.
5Empujar el EAP a lo largo de la dirección de
las flechas hasta que quede fijo en su sitio y
después ajustar el cable para ocultar la parte
expuesta detrás del EAP.

12
Español

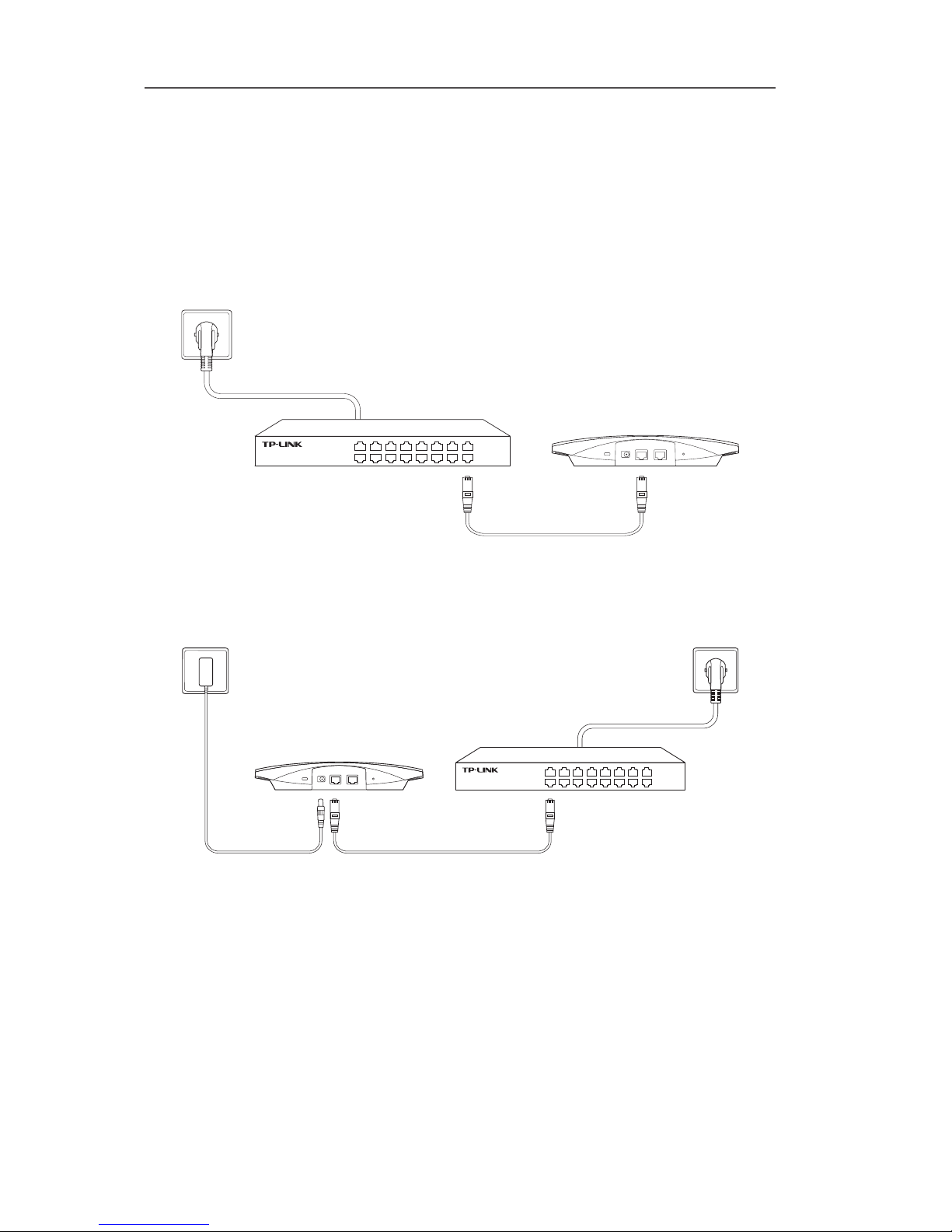

Suministro de Energía Eléctrica
El EAP puede ser alimentado mediante un dispositivo PSE (como un switch PoE)
o un adaptador de corriente.
■A través de un switch PoE
Conectar el cable Ethernet desde el Switch PoE al puerto ETHERNET.
■Mediante el Adaptador de Corriente
Conecte un extremo del adaptador de corriente suministrado al puerto de
ALIMENTACION del EAP y el otro extremo a un tomacorriente eléctrico estándar.
Switch
Switch POE

13
Français
Remarque: illustrations non contractuelles.
Topologie réseau
Une typologie réseau typique est présentée ci-dessous.
EAP Controller
Un ordinateur faisant fonctionner le logiciel EAP Controller, qui peut être dans
le même sous-réseau que l'EAP ou pas, est requis pour administrer de façon
centralisée les EAP.
Vous pouvez télécharger le logiciel EAP Controller depuis notre site :
www.tp-link.fr
Installation matérielle
■Option 1 : Montage sur rail de plafond
Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :
1Positionner le clip pour rails de plafond et faire
coulisser le dispositif mobile en direction du rail.
Hôte de
contrôle
Routeur Switch Clients
Support de xation pour
rails de plafond
Vis CHC M3x6 (Qté : 5)
Internet
EAP
EAP
EAP

14
Français
2Utiliser une vis CHC M3x6 pour fixer le clip de
fixation sur rails de plafond.
3Fixer le support de montage au clip de fixation
pour rails de plafond à l'aide des 4 vis CHC M3.
4Faites passer le cordon Ethernet via le trou dédié
du support de montage. Connecter le cordon au
port Ethernet et fixer l'EAP au support.
5Faire coulisser l'EAP dans la direction des
flèches jusqu'à son verrouillage. Puis ajuster le
cordon Ethernet pour masquer la portion visible
derrière l'EAP.

15
Français
■Option 2 : Montage au plafond
Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :
1Démonter la dalle de plafond.
2Placer le support de montage au centre de
la dalle de plafond. Marquer les positions
des quatre trous de fixation ainsi que celui
de passage du cordon Ethernet. Percer
4 trous de 4mm pour les vis et un trou de
10mm pour le cordon Ethernet.
X4
3Fixer le support de montage à la dalle de
plafond en utilisant les 4 vis CHC M3x30, les
rondelles et les écrous papillon.
Rondelles
(Qté : 4)
Vis CHC M3x30
(Qté : 4)
Écrous papillon
(Qté : 4)
Trou de passage du
cordon Ethernet

16
Français
4Passer le cordon Ethernet au travers du trou.
Puis remettre la dalle de plafond à sa place.
5Connecter le cordon Ethernet au port
Ethernet de l'EAP et faire coulisser ce dernier
dans la direction des flèches jusqu'à son
verrouillage comme montré ci à gauche. Puis
ajuster le cordon Ethernet pour masquer la
portion visible derrière l'EAP.
■Option 3 : Montage mural
Suivre les étapes suivantes pour installer l'EAP avec les accessoires fournis :
Note : Nous ne recommandons pas d'installer l'EAP avec le port Ethernet vers le haut.
1Si votre cordon Ethernet arrive sur un mur,
vous pouvez positionner le support de montage
de façon à ce que le trou de passage soit
positionné à l'endroit adéquat. Marquer les
positions des quatre trous de fixation et percer
quatre trous de 6mm.
X4
2Insérer les chevilles plastiques dans les trous
de 6mm.
Chevilles plastiques M3x28
(Qté : 4)
Vis à frapper M3x20
(Qté : 4)

17
Français
3Fixer le support de montage au mur en vissant
les vis dans les chevilles. Assurez vous que
les ergots du support de montage ne soient
pas placées côté mur.
4Connecter le cordon Ethernet au port Ethernet
de l'EAP et fixer ce dernier à son support de
montage.
5Faire coulisser l'EAP dans la direction des
flèches jusqu'à son verrouillage puis ajuster le
cordon Ethernet pour masquer la portion visible
derrière l'EAP.

18
Français
Alimentation
L'EAP peut être alimenté par un switch PoE (ou un injecteur PoE) ainsi que par un
transformateur d'alimentation.
■Via Switch PoE
Connecter le cordon depuis le switch PoE au port Ethernet.
■Via transformateur d'alimentation
Brancher le cordon d'alimentation au connecteur d'alimentation de l'EAP puis
brancher le transformateur d'alimentation à une prise électrique.
Switch
PoE Switch
