Choisissez l'emplacement idéal en tenant compte des
lois municipales quant à la distance des clôtures et de
celles des services publiques relatives à la distance
des fils électriques, ainsi que de l'aménagement
paysager qui suivra l'installation de la piscine.
Plantez un pieu au centre de l'emplacement, et à l'aide
d'un ruban à mesurer, tracez un cercle dont le rayon est
de 15 cm à 20 cm (6" à 8") de plus que celui du diamètre
de la paroi. (voir Illustration 1.1)
Enlevez la pelouse sur toute la surface délimitée par le
cercle que vous venez de tracer.
Assurez-vous de commander la quantité de sable et de
poussière de roche nécessaire. (Voir Tableau)
Cher(e) client(e),
Félicitations, vous avez fait l'acquisition d'une piscine d'une qualité et d'une durabilité
supérieures. Suivez les instructions attentivement pour obtenir les meilleurs résultats possibles.
Toute dérogation à la marche à suivre peut occasionner des dommages à votre piscine ou votre pro-
priété et annuler votre garantie. Nous vous suggérons de lire attentivement les instructions au préal-
able, afin de vous familiariser avec les différentes pièces de votre piscine. Assurez-vous de bien
comprendre toutes les étapes avant de commencer l'assemblage.
Nous vous souhaitons un été des plus agréable et rafraîchissant.
AVERTISSEMENT : Assurez-vous d’avoir lu le manuel “ Informa ion de Sécuri é ”
avan de commencer l’ins alla ion de vo re piscine.
AVERTISSEMENT : Votre piscine n'est pas conçue pour le plongeon et/ou les
sauts tête première. Pour votre sécurité ne pas plonger.
Plonger peut causer de graves blessures ou la mort.
PRÉPARATION DE L’EMPLACEMENT
1
NIVELLEMENT DU TERRAIN
2
INSTRUCTIONS D’ASSEMBLAGE
PISCINE RONDE
Trevi 106 / Trevi 186 / Trevi 206 /
Trevi 217 / Trevi 218
9,14 m (30’) 4,77 m (15’8’’) 9,54 m (31’4’’) 21/2 tonnes 2 tonnes
* Si vous n’utilisez que du sable, additionnez le tonnage de la poussière de roche à celui du sable.
Tableau
Illustration 1.1
Vous devez ensuite niveler le contour du cercle, à partir de
la limite de déterrement jusqu'à 30 cm (12") à l'intérieur du
cercle.
Pour ce faire, utilisez un niveau de menuisier posé sur un
grand madrier, un niveau à corde ou un niveau optique.
Compactez bien la terre à l'aide d'un pilon ou d'une plaque
vibrante (voir Illustrations 2.1 et 2.2) surtout aux endroits
où vous avez dû ajouter beaucoup de terre.
Il est également fortement recommandé de raffermir le
contour au moyen d'une couche de poussière de roche
(ou de sable) d'environ 2 cm (3/4").
Le centre du cercle pourra par la suite être creusé à la pro-
fondeur désirée (facultatif) n'excédant pas 15 cm (6")
pour une toile standard (voir Illustration 2.3).
Retirez les cailloux, les bouts de bois et autres débris qui
se trouvent à l'intérieur du cercle. Éliminez toutes les
petites buttes et tassez bien la terre. Étendez du sel pour
empêcher la repousse des racines et éloigner les vers de
terre, qui sont cause de crevasses post-installation. Éten-
dez également de l'insecticide à fourmis, autre cause de
crevasses.
Ajoutez une mince couche de 2 cm (3/4") de sable à com-
pactage afin de protéger la toile.
Assurez-vous d'entrer la quantité suffisante de sable pour
la finition du fond.
27’-0’’ DIAM. Plat : 3’-6’’
30’-0’’ DIAM. Plat : 3’-6’’
Illustration 2.3

Insérez les rainures de chaque côté des plaques, en
allouant un espace de 1,3 cm (½") entre l'extrémité de
chacune d'entre elles, au centre de la plaque (voir
Ilustration 4.1).
Assemblez toutes les rainures inférieures aux plaques à
rainure de façon à former un cercle parfait du diamètre
requis (voir Tableau et Illustration 4.2).
ASSEMBLAGE DES RAINURES INFÉRIEURES
4
Avant de dérouler la paroi, assurez-vous que les orifices
prévus pour l'écumoire et le retour d'eau se trouvent bien
au haut de la paroi et face à l'endroit où se trouvera le fil-
treur.
Insérez la paroi dans la rainure inférieure en commençant
au centre d'une plaque. Au départ, une ou deux barres de
soutien maintiennent la paroi en place. Une personne
déroule la paroi sur un madrier ou une planche, tandis
qu'une autre personne l'insère dans la rainure inférieure.
n ne doit pas dérouler plus de 3 m (10') sans mettre en
place une barre de soutien pour renforcer la structure.
Une fois le déroulage terminé, il peut arriver que la paroi
soit trop longue, ou que les deux extrémités ne se
rejoignent pas de quelques centimètres. Vous devrez alors
déplacer légèrement la paroi vers l'intérieur ou l'extérieur.
Si cela ne suffit pas, il vous faudra rouler la paroi, réalign-
er les fentes des plaques à rainures inférieures et recom-
mencer le déroulage. Si l'écart est trop grand, mesurez la
longueur de la paroi et comparez-la au tableau ci-
dessous.
Lorsque vous joindrez le mur d'acier, assurez-vous que le
côté renforcé par le pli soit à l'intérieur du cercle, faisant
face à la toile, et que l'autre soit à l'extérieur du mur (voir
Illustration 5.1). Après avoir fixé le joint du mur, installez
les rainures stabilisatrices sur la partie supérieure du mur.
IMP RTANT : Compte tenu de l'énorme pression qui sera
exercée par l'eau sur le mur, il est absolument essentiel
que tous les boulons soient très bien serrés et qu'aucun
trou ne soit laissé ouvert. Toutes les têtes de boulons
doivent être à l'intérieur et l'écrou à l'extérieur. Recouvrez
toutes les têtes de boulons d'un ruban adhésif épais.
INSTALLATION DE LA PAROI
5
Illustration 4.1 Illustration 4.2
MODÈLES TREVI 106 / 186 / 206
MODÈLES TREVI 217 / 218
9,14 m (30’) 21 21
Tableau
Illustration 5.1

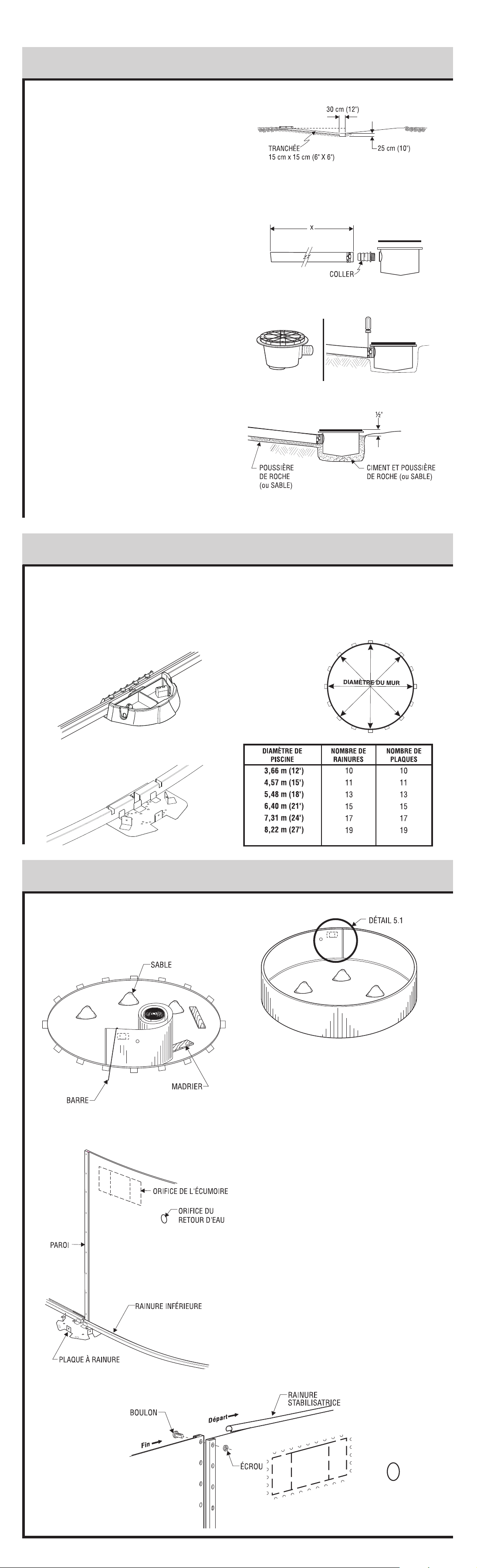

Creusez un trou de 30 cm (12") de largeur par environ 25
cm (10") de profondeur en plein centre de la circon-
férence.
Creusez une tranchée d'environ 15 cm (6") de largeur en
allant du trou central jusqu'à l'emplacement du moteur de
la piscine. La terre retirée est déposée à côté de la
tranchée car elle servira à enterrer le tuyau.
Assemblage du drain
Placez du téflon autour du bouchon fileté et le visser dans
le trou du drain. Collez le raccord dans l'ouverture prévue
à cet effet.
Prendre une des rondelles de caoutchouc et l'ajuster sur
le dessus du drain en alignant les trous. Puis fixer avec
des lanières de ruban adhésif pour éviter que le sable ne
pénètre dans les trous une fois que le drain sera installé.
Fixez une extrémité du long tuyau noir ou blanc dans l'em-
bout du drain, en prenant soin au préalable d'appliquer de
la colle sur l'embout du drain et à l'intérieur de l'extrémité
du tuyau. Et surtout, entourez d'un ou deux collets.
Coupez le tuyau de façon à ce qu'il se termine avec la fin
de la poussière de roche ou de sable. n calcule le rayon
de la piscine plus 15 cm (6") à partir du centre du drain.
Placez le drain de fond assemblé dans son trou de façon
à ce qu'il soit environ 1,3 cm (1/2") plus haut que la terre
de surface. Enterrez le tuyau en plaçant le drain le plus de
niveau possible. Compactez avec les pieds et le pilon.
Mélangez trois pelletées de poussière de roche ou de
sable avec une demi-pelletée de ciment pur et un peu
d'eau et placez ce ciment autour du drain jusqu'à 1,3 cm
(1/2") sous le dessus du drain.
INSTALLATION DU DRAIN DE FOND (optionnel)
3

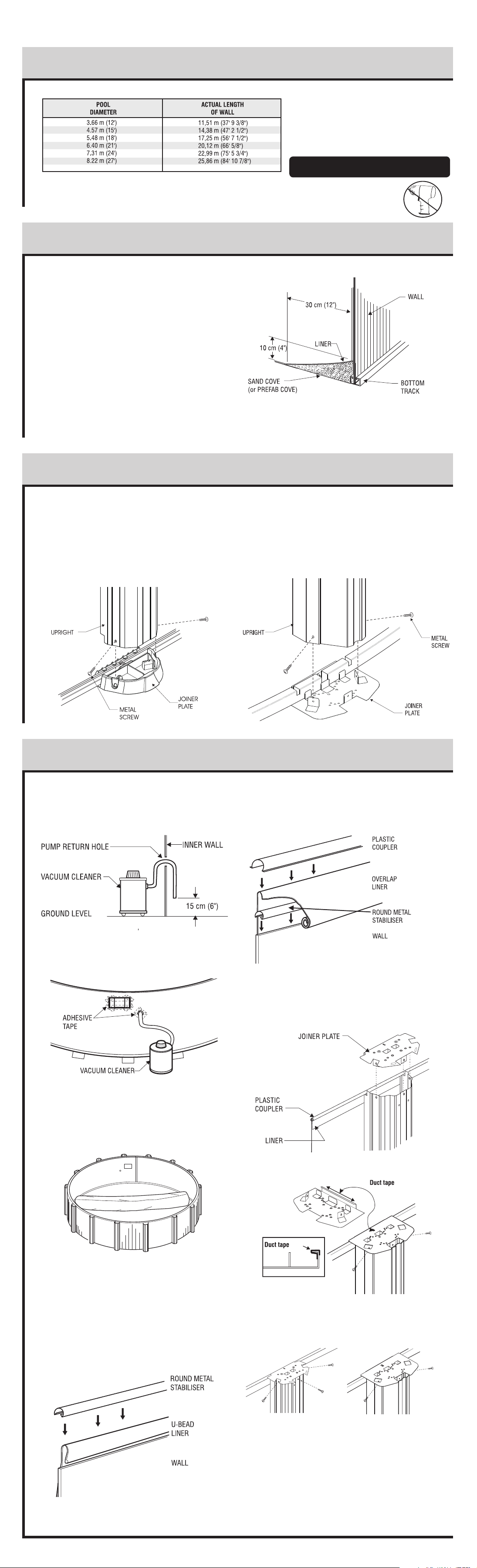

Avant de placer la toile contre la paroi, introduisez le
boyau d'un aspirateur dans l'orifice du retour d'eau jusqu'à
environ 15 cm (6") du sol.
Fixez le boyau en place à l'aide de ruban adhésif. Bouchez
également l'orifice de l'écumoire avec du ruban adhésif.
Cette opération a pour but d'éliminer les fuites d'air.
Déposez la toile pliée au centre de la piscine perpendi-
culaire à l'orifice de l'écumoire. Prenez soin de porter des
chaussures légères à semelles plates pour vous déplacer
sur le fond de sable, car la moindre empreinte de talon
pourrait être visible une fois la piscine remplie.
Dépliez délicatement la toile (u-bead ou overlap) et
amenez la bordure de celle-ci à la base du mur. Assurez-
vous que le côté rugueux ou avec motif soit sur le dessus.
Accrochez la toile “u-bead” sur le sommet du mur et
installez la rainure stabilisatrice par dessus la toile.
Amenez la toile “overlap” par-dessus le sommet du mur
en laissant excéder entre 10 cm à 15 cm (4" à 6") à l'ex-
térieur du mur. Maintenez ensuite la toile en place, à l'aide
d'un coupleur de plastique.
Vers la fin de cette étape, il peut arriver que la toile soit
trop tendue et difficile à rabattre, ou qu'elle soit au con-
traire trop lâche. Vous devrez alors retirer certains cou-
pleurs et ajuster de nouveau la toile afin de mieux répartir
la tension.
N TE: Poser une bande de ruban adhésif en toile sur le
long de la bordure intérieur de la plaque afin de protéger
la toile lors du remplissage de la piscine.
Retirer le ruban lorsque la piscine est remplie d’eau.
Déposer la plaque du haut sur les montants verticaux.
Posez les vis à métal au haut du montant vertical en vous
assurant que les montants sont perpendiculaires à la sur-
face du sol.
L'aspirateur est ensuite mis en marche pour que la toile
adhère à la paroi. C'est à ce moment que vous verrez si
elle est trop tendue dans le bas ou si elle est plissée à
INSTALLATION DE LA TOILE DE VINYLE
8
MODÈLES TREVI 106 /
186 / 206
Étendez environ 10 cm (4") de sable à compactage au bas
de la paroi intérieure de façon à former un remblai destiné
à protéger la toile des extrémités coupantes des rainures
inférieures et de la poussière de roche (si applicable). u
installez une doucine préfabriquée, si disponible.
FINITION DU FOND DE SABLE
Égalisez une dernière fois le sable de finition. Assurez-
vous qu'il ne subsiste pas de roche coupante, de débris
ou de racine en surface. Pour une meilleure protection,
arrosez le sable et tassez-le de nouveau jusqu'à ce que le
fond soit bien lisse.
FINITION DU FOND
6
INSTALLATION DE LA PAROI (suite)
5
Fixez les montants aux plaques à rainures inférieures à
l'aide des vis à métal que vous trouverez dans le sac de
quincaillerie.
Il est à noter que les montants s'installent à l'extérieur de
la partie retroussée de la plaque à rainures.
Note : Les plaques à rainures sont les mêmes en haut
et en bas du mur pour les piscines 217 et 218.
INSTALLATION DES MONTANTS VERTICAUX
7
MODÈLES TREVI 106 / 186 / 206 MODÈLES TREVI 217 / 218
9,14 m (30’) 28,75 m (94’ 4’’)
Tableau
MODÈLES TREVI 217 / 218
MODÈLES TREVI 217 / 218
(EN PTI N)
Ne pas utiliser de pistolet à chocs
(impact gun) pour visser les murs.
Serrage minimum de 60 livres pouce
et maximum de 85 livres pouce
ATTENTIONATTENTION

Note : Voir le manuel “ Les Informations de sécurité” page
1.
Tel que décrit dans le manuel, toutes les composantes du
système de filtration doivent être positionnées de façon à
ne pas permettre à un enfant de grimper dessus et avoir
accès à la piscine.
À l'aide d'un peu de poussière de roche, placez une dalle
de patio de 61 cm x 76 cm (24" x 30") de niveau avant
d'y installer le moteur et le filtreur.
Placez le moteur sur la dalle et insérez-y les deux embouts
nécessaires pour recevoir les tuyaux.
Puis, installez la bonbonne du filtreur. Ajustez bien l'élé-
ment de filtration dans son canal. n doit parfois assem-
bler les manchons de l'élément de filtration.
Bouchez le trou central de l'élément de filtration à l'aide du
bouchon pour permettre le déversement du sable de fil-
trage dans la bonbonne.
Retirez le bouchon. Installez le joint dans l'entaille et fixez
la tête du filtreur en plaçant la position de refoulement
(back wash) du côté opposé à la piscine.
MONTAGE DU SYSTÈME DE FILTRATION
12
Accrochez le couvre-joint sur le rebord intérieur du siège.
Fixez le couvre-joint du bas avec deux (2) vis à métal dans
le montant vertical.
Fixez les deux (2) parties ensemble avec une vis à metal.
Installez le cap cache vis.
INSTALLATION DES COUVRE-JOINTS DE SIÈGES
10
Positionnez l’enseigne des normes de sécurité à l’ex-
térieur de la piscine sur le côté le plus voyant de la piscine.
Installez trois (3) étiquettes de sécurité à l’intérieur de la
piscine de façon à ce que l’on voit toujours une des éti-
quettes peut importe d’où le baigneur entre dans l’eau.
(Voir dessin pour le positionnement.)
INSTALLATION DES ÉTIQUETTES
11
Placez les sièges sur les plaques à rainures supérieures et
maintenez-les en place à l'aide de quatre (4) vis à métal.
Fixez les extrémités de chaque siège à la surface des
plaques à rainures supérieures.
Pour les modèles 217 et 218, alignez l'extrémité des
sièges avec les lignes-guide apparaissant sur les plaques
à rainures. Il y a des lignes-guide pour chaque grandeur
de piscine.
certains endroits. Ajustez la toile en enlevant au besoin
des coupleurs pour la soulever ou l'abaisser afin de lui
faire prendre une forme parfaite.
Finalement, vous pouvez introduire l'eau et la laisser mon-
ter jusqu'au bas de la paroi avant d'arrêter l'aspirateur et
de le retirer.
RETOUR D'EAU
Vous pouvez installer le retour d'eau une fois l'aspirateur
retiré.
Placer l'anneau du retour d'eau contre la toile et ajustez-le
pour qu'il soit parfaitement aligné avec le trou de la paroi.
Une fois l'anneau ajusté et tenu en place coupez la toile au
centre de l'anneau.
Insérez le retour d'eau de l'intérieur en plaçant le premier
joint entre le retour d'eau et la toile et le deuxième entre la
paroi et la toile. Ensuite, serrez l'anneau de l'extérieur avec
de grosses pinces en faisant attention à ne pas plisser la
toile.
DRAIN DE FOND (optionnel)
Palpez le milieu de la toile pour trouver les trous et vissez
ensuite l'anneau et son joint contre la toile avant de
découper la toile du centre de l'anneau, puis, visser le
couvercle du drain.
INSTALLATION DES SIÈGES
9
INSTALLATION DE LA TOILE DE VINYLE (SUITE)
8
MODÈLES TREVI 106 / 186 / 206 MODÈLES TREVI 217 /218
MODÈLES TREVI 106 / 186 / 206
MODÈLES TREVI 217 / 218
sabot
Piscines 217 - 218. Fixez le couvre plaque de la base dans
les trous de vis libre sur le poteau.
intérieure
de la piscine

Posez les embouts nécessaires. Puis, raccordez les
tuyaux à l'aide de collets.
1- Le premier tuyau va du dessus de la pompe à côté de
la tête du filtreur.
2- Le deuxième va du moteur à l'écumoire ou à la valve du
drain de fond.
3- Le troisième va du devant de la tête du filtreur au retour
d'eau ou du devant du chlorinateur au retour d'eau.
Un tuyau de refoulement peut être placé à l'arrière de la
tête du filtreur (back wash).
S'il y a un chlorinateur et/ou une thermopompe, on doit les
assembler à la sortie du filtreur.
Insérez des embouts filetés, s'il y a lieu, de façon à pou-
voir fixer la valve dans l'écumoire.
Raccordez le tuyau du drain à l'embout du bas. Raccordez
le tuyau du moteur à l'embout de côté.
Tous les embouts filetés doivent être recouverts de ruban
en téflon sur les filets avant d'être fixés, afin d'éviter les
fuites d'eau. Le téflon sera apposé sur le filetage de la
façon suivante : pas ou peu sur les premiers filets (cela
facilite l'introduction) et beaucoup de cou-ches vers la fin
des filets (cela permet une meilleure étanchéité).

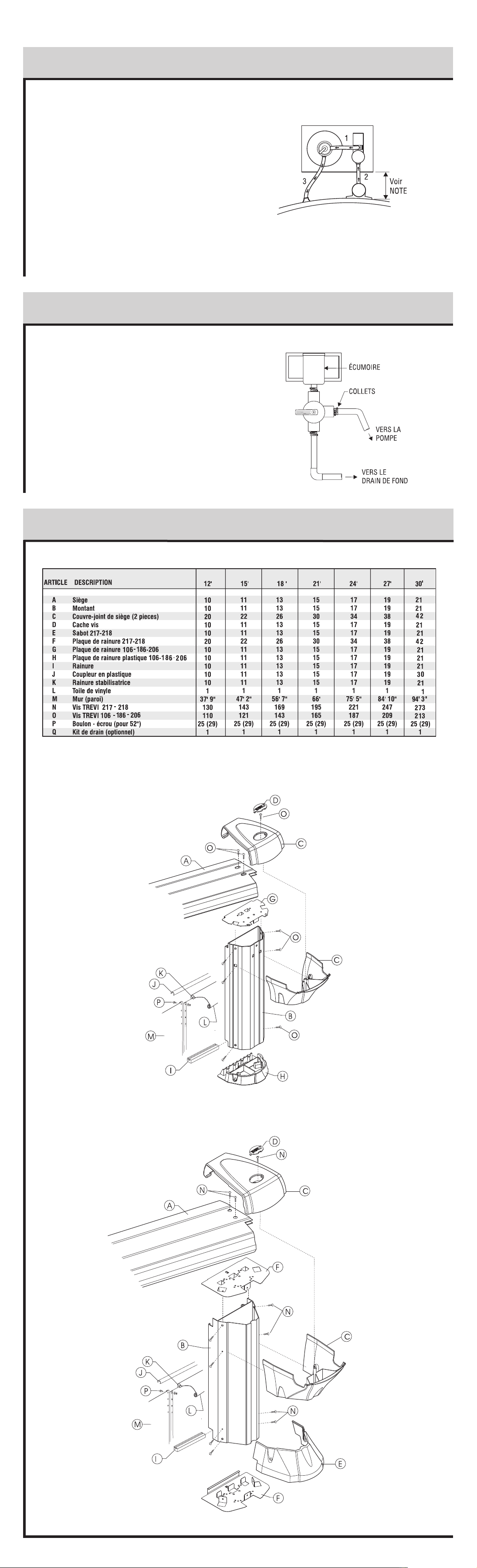

LISTE DES PIÈCES
14
MODÈLES TREVI 106 / 186 / 206
MODÈLE TREVI 217 / 218
MONTAGE DU SYSTÈME DE FILTRATION (SUITE)
12
MONTAGE DE LA VALVE DE DRAIN (optionnel)
13

hen selecting the site of your pool, take into account
city by-laws regarding fences and utilities laws pertain-
ing to electrical cables, as well as the landscaping
which you plan to do once the pool is installed.
Drive a stake into the ground at the center of the site.
Using a measuring tape, draw a circle 15 cm to 20 cm (6"
to 8") longer in radius than the pool, depending on the
width of the uprights (See Illustration 1.1). Remove all
grass from the area which you have just outlined.
Make sure you order the necessary quantities of sand and
stone dust (See Chart).
Dear Customer
Congratulations! You have purchased a pool of superior quality and durability. To achieve the best
possible results, follow the instructions carefully. Failure to follow the installation procedures may
result in damage to your pool or property and void your warranty. We recommend that you make a
preliminary study of the instructions booklet to familiarize yourself with the different parts of your
pool. Make sure that you understand each step thoroughly before you begin assembly.
We wish you a most pleasant and refreshing summer.
WARNING: Be sure you have read and unders ood he “Safe y Informa ion”
shee s before you begin your pool ins alla ion.
ARNING: For your safety, your pool is not designed for diving and/or jumping
head first. Please do not dive. Diving may result in permanent injury
or death.
SITE PREPARATION
1
SITE LEVELLING
2
ASSEMBLY INSTRUCTIONS
ROUND POOLS
Trevi 106 / Trevi 186 / Trevi 206/
Trevi 217 / Trevi 218
9.14 m (30’) 4.77 m (15’ 8’’) 9.54 m (31’ 4’’)
* If you use only sand, add stone dust tonnage to sand.
Chart
Illustration 1.1
Level the edge of the circle, from the turf removal line up
to 30 cm (12”) within the circle.
To do this, use a carpenter’s level set on a large straight
beam, a rope or optical level.
Carefully pack the soil using a tamper tool or vibrating
plate (See Illustrations 2.1 and 2.2), especially on those
areas where a lot of soil was added.
It is also highly recommended to firm up the edge by
adding a 2 cm (3/4”) layer of stone dust (or sand).
The center of the circle can then be excavated to the
desired depth (optional), not to exceed 15 cm (6”) for a
standard liner (See Illustration 2.3).
Remove any stone, piece of wood or other debris from
within the circle. Flatten any protrusion and pack soil tight-
ly. Spread area with salt to prevent roots from growing
back and to eliminate earthworms, which are two causes
of post-installation cracking.
Also spread ant repellant, another cause of post-installa-
tion cracking. Cover with a thin 2 cm (3/4”) layer of com-
pacting sand in order to protect the liner.
Make sure you place a sufficient quantity of sand for the
base finishing inside the circle (See Step 6)
27’- 0’’ DIAM. Flat: 3’- 6’’
30’- 0’’ DIAM. Flat: 3’- 6’’
Illustration 2.3

Insert the wall tracks on each side of the joiner plates,
making sure to leave a space of 1.3 cm (½") between the
ends of both tracks, in the center of the joiner plate (See
Illustration 4.1).
Make a complete circle, using half of the wall tracks and
joiner plates found in the pool kit (See Chart and
Illustration 4.2).
BOTTOM WALL TRACKS ASSEMBLY
4
Before uncoiling the wall, make sure the pre-punched
holes for the skimmer and pump return are at the top and
facing the planned location of your filter.
Begin inserting the wall into the bottom wall tracks in the
middle of a joiner plate. At first, the wall is kept in place
with one or two support bars (or extra persons). ne per-
son uncoils the wall on a beam or a plank, while a second
person inserts it in the bottom wall tracks. Do not uncoil
more than 3 m (10') of wall before you install a support
bar to reinforce the structure.
nce the wall is completely uncoiled, you may find that it
is too long or that both ends do not meet by a few cen-
timetres. If such is the case, you must gently push the
wall in or out. If this does not work, roll up the wall again,
realign the grooves and uncoil the wall again. If the spread
is too wide, measure the wall and check it against the fol-
lowing chart.
When you prepare to join the ends of the wall, make sure
the end that is reinforced by the fold is inside the circle,
facing the liner and that the other end faces outward (See
Illustration 5.1). When the wall joint is screwed, install the
round stabiliser on top of it.
IMP RTANT: Due to the enormous pressure exerted by
the water on the steel wall, it is absolutely essential that all
the bolts are screwed in tightly and no hole is left open. All
bolt heads must be inside and nut outside. Cover all bolt
heads with heavy fabric tape.
WALL INSTALLATION
5
Illustration 4.1 Illustration 4.2
9.14 m (30’) 21 21
Chart
Illustration 5.1
Dig a 30 cm (12") wide by about 25 cm (10") deep hole
exactly in the center of the circumference.
Dig a 15 cm (6") wide trench going from the center hole
to the planned location of the pool motor. Place removed
soil beside the trench as it will be used to bury the hose.
Bottom drain assembly
Place teflon around the plug thread. Screw in drain hole
using large pliers.
Glue connector in the appropriate opening.
Take one of the two rubber rings and adjust it on the top
of the drain, taking care to align the holes. Secure with
strips of adhesive tape to prevent sand from penetra-ting
inside the holes once the drain is installed.
Secure one end of the long black or white hose inside the
drain spout, first apply glue on the drain spout and inside
the drain end. Secure with one or two collars.
Cut the hose so that it ends with the stone dust (or sand).
The pool's radius is calculated plus 15 cm (6") from the
center of the drain.
Place the assembled bottom drain in the hole so that it is
approximately 1.3 cm (1/2") higher than the surface soil.
Bury the hose, placing the drain as level as possible.
Compact using your feet and the tampering tool.
Mix three (3) shovels of stone dust (or sand) with one
half-shovel of pure cement and a little water and place this
cement around the drain up to 1.3 cm (1/2") under the top
of the drain.
BOTTOM DRAIN ASSEMBLY (if applicable)
3
TREVI 106 / 186 / 206 MODELS
TREVI 217 / 218 MODELS

Before pulling the liner up against the wall, insert a va-
cuum cleaner hose down into the pump return hole to
approximately 15 cm (6") from the ground.
Maintain the hose in place with adhesive tape. Don't for-
get to block the skimmer hole with adhesive tape to pre-
vent air from leaking in.
Place the unfolded liner in the center of the pool area.
Make sure you wear light, flat-soled shoes to walk on the
sand as the slightest heel mark could be visible once the
pool is filled.
Carefully unfold the liner (u-bead or overlap), bringing the
bottom-sidewall seam close to the wall base. Make sure
that the side with the protruding seams faces downward
or that the patterned side faces upward.
Hang the u-bead liner on the top of the wall and install the
round stabiliser to secure.
Lift up a section of the overlap liner over the top of the wall
lea-ving a 10 cm to 15 cm (4" to 6") fringe outside the
wall. Secure the liner with a plastic coupler.
At this point, the liner may be too tight, making it difficult
to drape the overlap or, on the contrary, too loose. In such
cases, you will have to redistribute the tension in the liner
by removing some of the couplers and readjusting the
liner.
N TE : Stick the duct tape on the border of the joiner plate
to protect the vinyl liner when you fill up the pool.
Remove the riban once the pool is filled.
Install the joiner plates on top of each upright then install
metal screws at the top of the support post, making sure
the support posts are perpendicular to the ground.
Start the vacuum cleaner to allow the liner to adhere to the
wall and check for excess tension at the bottom or for
wrinkles. Adjust the liner by removing couplers if needed,
to lift or lower it in order to ensure a perfect fit.
VINYL LINER INSTALLATION
8
TREVI 106/ 186 /
206 MODELS
TREVI 217 / 218 MODEL
You can now spread approximately 10 cm (4") of com-
pacting sand all around the inside base of the wall in order
to protect the liner from the cutting edges of the bottom
wall tracks and the stone dust (if applicable). r install a
prefabricated cove, if available.
SAND BASE FINISHING
Level finishing sand one last time. Make sure that any
sharp stones, debris or roots have been removed from the
surface. For better protection, spray sand with water and
pack it once more until the base is nicely even.
SAND BASE FINISHING
6
WALL INSTALLATION (continue )
5
Attach the uprights to the bottom joiner plates with the
metal screws. You will find them in the hardware bag.
Uprights must be installed outside the flanged part of the
joiner plate.
NOTE: Top and bottom joiner plates are the same for the
217 and 218 models.
UPRIGHT INSTALLATION
7
TREVI 106 / 186 / 206 MODELS TREVI 217 / 218 MODELS
9.14 m (30’) 28,75 m (94’ 4’’)
Chart
TREVI 217 / 218 MODELS
(OPTIONAL)
Do not use impact gun for wall screws.
Minimum clamping force of 60 inch pounds
to maximum of 85 inch pounds
WARNINGWARNING

Note: See “Safety Information” manual page 1.
As described in the manual, all components of the filtra-
tion system should be placed to prevent a child to climb
on top and get access to the pool.
Using a little bit of stone dust (or sand), place at level a
patio stone 61cm x 76 cm (24" x 30") before installing the
motor and filter.
Position the motor on the stone and insert the two nozzles
to connect the hoses.
Then, install the filter tank. Adjust the lateral assembly
properly in its channel.
It is sometimes necessary to install the laterals.
Patch the center hole of the lateral assembly using the
plug to allow filtering sand to flow into the tank.
Remove plug. Install joint in cavity and secure filter head
by placing back wash position on side opposite to the
pool.
FILTRATION SYSTEM ASSEMBLY
12
Hook the seat cap on the inside edge of the seat.
Screw the bottom seat cap into the upright using two (2)
metal screws.
Secure the two part of the seat cap with one (1) metal
screws and install the screw cap.
SEAT CAP INSTALLATION
10
Position the safety procedures panel on the outside of the
pool. This panel must be at the most visible place from the
yard on your pool.
Place the three (3) safety stickers inside the pool in a way
that it’s seen from any entry point of the swimmer (See
positionning drawing).
SECURITY SIGNS INSTALLATION
11
Place top seat on top joiner plates and secure each sec-
tion using four (4) metal screws. Attach the end of each
top seat section to the surface of the top joiner plates.
For the 217 and 218 models, align the top seat with the
guiding line on the joiner plate according to the pool size.
Fill the pool up to the base of the wall before stopping and
removing the vacuum cleaner.
PUMP RETURN FITTING
After you remove the vacuum cleaner, you may install the
return fitting. Place the return fitting ring against the liner
and adjust it so that it is perfectly aligned with the hole in
the wall. When the ring is properly positioned and
secured, cut the liner in the middle of the ring.
Insert the return fitting from the inside, placing the first
gasket between the return fitting and the liner and the sec-
ond between the wall and the liner. Then tighten the out-
side ring with large pliers, taking care not to crease the
liner.
BOTTOM DRAIN (optional)
Find the holes through the middle of the liner and screw
the ring and gasket in against the liner before cutting the
liner in the middle of the ring, then screw on the drain
cover.
TOP SEAT INSTALLATION
9
VINYL LINER INSTALLATION (continue )
8
TREVI 106 / 186 / 206 MODELS
TREVI 217/ 218 MODELS
TREVI 217/ 218 MODELS
TREVI 106 / 186 / 206 MODELS
Screw the bottom foot cap with two (2) metal screws in
the free holes for models 217 and 218 only.

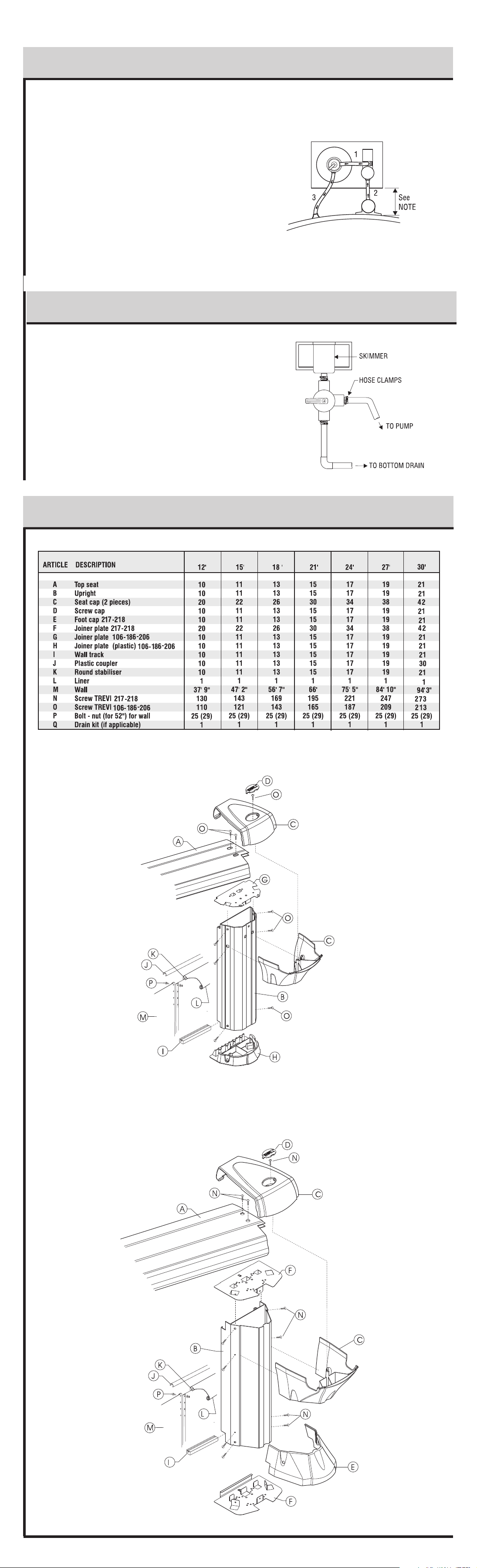

PARTS LIST
14
TREVI 106 / 186 / 206 MODELS
TREVI 217 / 218 MODELS
Install necessary nozzles. Then, connect hoses using col-
lars.
1-The first hose goes from the top of the pump to the side
of the filter head.
2-The second one goes from the motor to the skimmer (or
to the bottom drain valve).
3-The third goes from the front of the filter head to the
water return or from the front of the chlorinator to the
water return.
A back wash hose may be placed behind the filter head.
If there is a chlorinator and/or heat pump, they must be
assembled at the filter exit.
FILTRATION SYSTEM ASSEMBLY (continue )
12
Insert threaded nozzles, if applicable, in order to be able to
screw the valve in the skimmer.
Connect the drain hose to the bottom nozzle. Connect the
motor hose to the side nozzle.
The threads on all threaded nozzles must be covered with
teflon tape prior to installing in order to prevent water
leaks. Teflon is applied to the threads as follows: little or
none on the first few threads (to facilitate introduction)
and several layers towards the end threads (for better
watertightness).
DRAIN VALVE ASSEMBLY (if applicable)
13
