Choisissez l'emplacement idéal pour votre piscine en
tenant compte des lois municipales sur la distance des
clôtures, celles des services pu liques sur la distance
des fils électriques, ainsi que de l'aménagement
paysager prévu après l'installation.

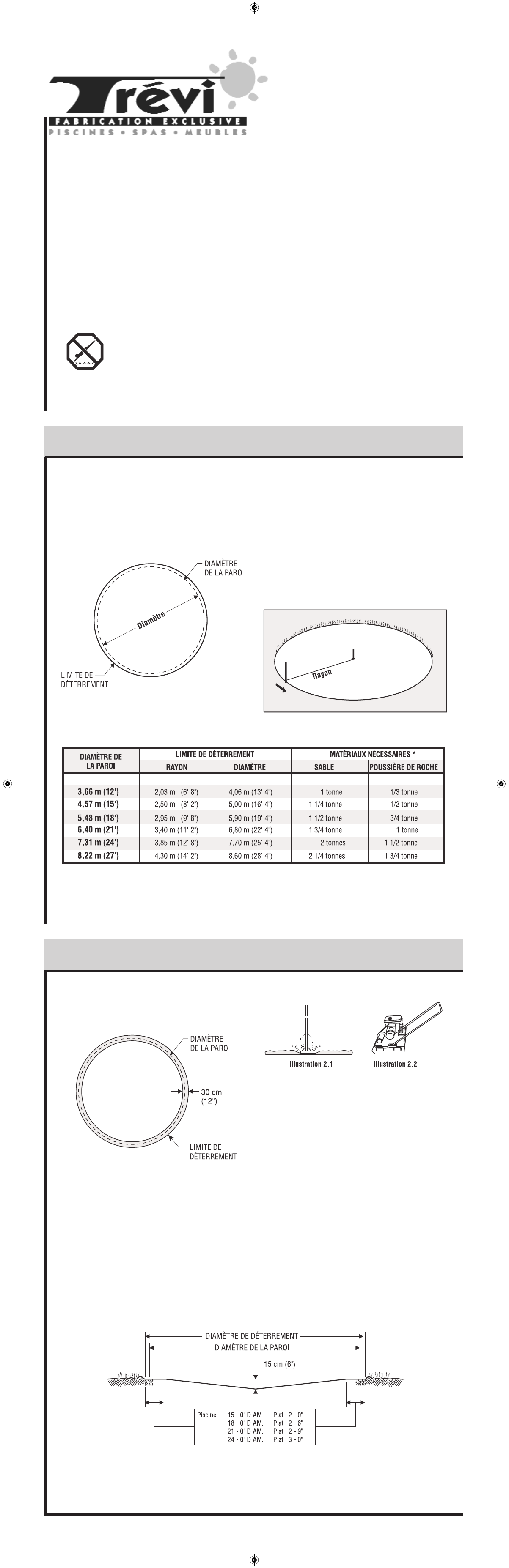

Plantez un pieu au centre de l'emplacement et, à l'aide
d'un ruban à mesurer, tracez un cercle dont le rayon sera
de 15 cm à 20 cm (6" à 8") de plus que celui du diamètre
de la paroi. (voir iIllustration 1.1)
Enlevez la pelouse sur toute la surface délimitée par le
cercle que vous venez de tracer.
Assurez-vous de commander la quantité nécessaire de
sable et de poussière de roche. (Voir le tableau)
Cher(e) client(e),
Félicitations, vous avez fait l'acquisition d'une piscine d'une qualité et d'une durabilité
supérieures. Suivez les instructions attentivement pour obtenir les meilleurs résultats possibles.
Toute dérogation à la marche à suivre peut occasionner des dommages à votre piscine ou à votre
propriété et annuler votre garantie. ous vous suggérons de lire attentivement les instructions au
préalable afin de vous familiariser avec les différentes pièces de votre piscine. Assurez-vous de bien
comprendre toutes les étapes avant de commencer l'assemblage.
ous vous souhaitons un été des plus agréable et rafraîchissant.
!$"!("!!& %! %'
" (  " 
AVERTISSEMENT : Votre piscine n'est pas conçue pour le plongeon et/ou les
sauts tête première. Pour votre sécurité, a stenez-vous de
plonger car ceci pourrait causer de graves lésions ou
entraîner la mort.
)*
1

2
InstructIons d’asseMblage
Piscines rondes
Trevi 222
* Si vous n’utilisez que du sable, additionnez le tonnage de la poussière de roche à celui du sable.
Tableau
Illustration 1.1
Vous devez ensuite niveler le pourtour du cercle à partir
de la limite de déterrement jusqu'à 30 cm (12") à l'intérieur
du cercle.
Pour ce faire, utilisez un niveau de menuisier posé sur un
grand madrier, un niveau à corde ou un niveau optique.
Compactez bien la terre à l'aide d'un pilon ou d'une plaque
vibrante (voir les illustrations 2.1 et 2.2) surtout aux
endroits où vous avez dû ajouter beaucoup de terre.
Il est également fortement recommandé de raffermir le
pourtour au moyen d'une couche de poussière de roche
(ou de sable) d'environ 2 cm (3/4").
Facultatif
Le centre du cercle pourra par la suite être creusé à la
profondeur désirée , n'excédant pas 15 cm (6") pour une
toile standard (voir illustration 2.3).
Retirez les cailloux, les bouts de bois et autres débris se
trouvant à l'intérieur du cercle. Éliminez toutes les petites
buttes de terre et bien compactez. Étendez du sel. Il
empêche les racines de pousser et éloigne les vers de
terre. Étendez également de l'insecticide à fourmis. Ce
sont toutes des sources de crevasses une fois
l'installation terminée.
Ajoutez une mince couche de 2 cm (3/4") de sable à
compactage afin de protéger la toile.
Assurez-vous d'ajouter une quantité suffisante de sable
pour la finition du fond.
Il est possible d’installer la piscine sur une dalle de béton
et d’utiliser un tapis se sol.
Illustration 2.3
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:39 Page 1

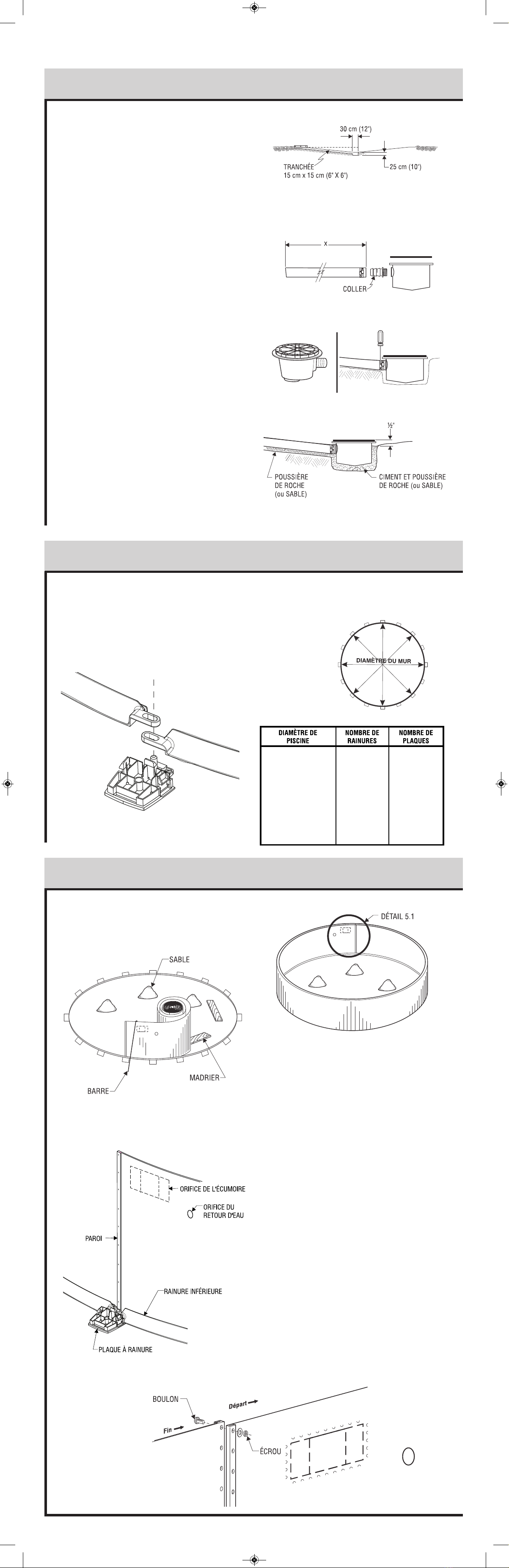

Installer les rainures de chaque côté des plaques en les
emboîtant complètement sur la tige verticale située au
centre de la plaque (voir l’illustration 4.1).
Assemblez les rainures inférieures aux plaques à rainures
de façon à former un cercle parfait (voir le tableau et
l'illustration 4.2).
)
4

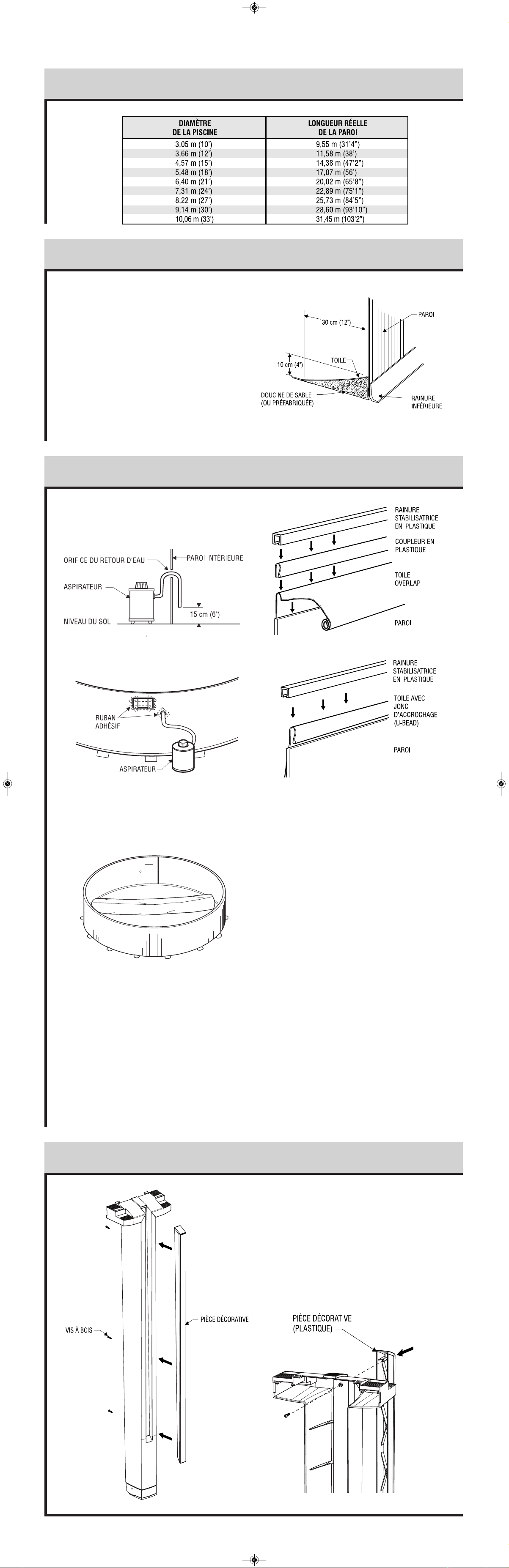

Avant de dérouler la paroi, assurez-vous que les orifices
prévus pour l'écumoire et le retour d'eau se trouvent bien
au haut de la paroi et face à l'endroit où se trouvera le
filtreur.
En commencant au centre d'une plaque, insérez la paroi
dans la rainure inférieure. Maintenez tout d'abord la paroi
en place à l'aide d'une ou deux barres de soutien ou avec
l'aide d'autres personnes.
Une personne déroulera la paroi sur un madrier ou sur une
planche tandis qu'une autre l'insérera dans la rainure
inférieure. On ne doit pas dérouler plus de 3 m (10') sans
mettre en place une barre de soutien pour renforcer la
structure.
Une fois le déroulage complété, il se pourrait que la paroi
soit trop longue ou que les deux extrémités ne se
rejoignent pas de quelques centimètres. Déplacez alors la
paroi légèrement vers l'intérieur ou vers l'extérieur. Si cela
ne suffit pas, il faudra rouler la paroi, réaligner les fentes
des plaques à rainures inférieures et recommencer le
déroulage. Si l'écart est trop grand, mesurez la longueur
de la paroi et comparez-la au tableau ci-contre.
Lorsque vous joindrez le mur d'acier, assurez-vous que le
côté renforcé par le pli soit à l'intérieur du cercle, faisant
face à la toile, et que l'autre soit à l'extérieur du mur (voir
l’illustration 5.1). Après avoir fixé le joint du mur, installez
les rainures stabilisatrices sur la partie supérieure du mur.
IMPORTA T : Compte tenu de l'énorme pression qui sera
exercée par l'eau sur le mur, il est absolument essentiel
que tous les oulons soient très ien serrés et qu'aucun
trou ne soit laissé ouvert. Toutes les têtes de boulons
devront être à l'intérieur, la rondelle et l'écrou à l'extérieur.
Recouvrez toutes les têtes de boulons d'un ruban adhésif
épais.

5
Illustration 4.1 Illustration 4.2
3,66 m (12’)
3,05 m (10’)
4,57 m (15’)
9,14 m (30’)
8,22 m (27’)
7,31 m (24’)
6,40 m (21’)
5,48 m (18’)
10,06 m (33’)
10
8
10
20
18
16
14
12
22
10
8
10
20
18
16
14
12
22
Tableau
Illustration 5.1
Creusez un trou de 30 cm (12") de largeur par environ 25
cm (10") de profondeur en plein centre de la
circonférence.
Creusez une tranchée d'environ 15 cm (6") de largeur à
partir du trou central jusqu'à l'emplacement du moteur de
la piscine. La terre retirée sera déposée à côté de la
tranchée car elle servira à enterrer le tuyau.
Assem lage du drain
Placez du téflon autour du bouchon fileté et vissez-le dans
le trou du drain. Collez le raccord dans l'ouverture prévue
à cet effet.
Prenez une des rondelles de caoutchouc et ajustez-la sur
le dessus du drain en prenant bien soin d'aligner les trous.
Fixez-la ensuite avec des lanières de ruban adhésif afin
d'éviter que le sable ne pénètre dans les trous une fois le
drain installé.
Fixez une des extrémités du long tuyau noir ou blanc dans
l'embout du drain, en prenant soin au préalable d'appliquer
de la colle sur l'embout du drain et à l'intérieur de
l'extrémité du tuyau. Et, surtout, entourez-le d'un ou deux
collets.
Coupez le tuyau de façon à ce qu'il se termine avec la fin
de la poussière de roche ou de sable. On calcule le rayon
de la piscine plus 15 cm (6") à partir du centre du drain.
Placez le drain de fond assemblé dans le trou de façon à
ce qu'il soit environ 1,3 cm (1/2") plus haut que la terre de
surface. Enterrez le tuyau en plaçant le drain le plus
possible de niveau. Compactez avec les pieds et le pilon.
Mélangez trois pelletées de poussière de roche ou de
sable avec une demi-pelletée de ciment pur et un peu
d'eau et coulez ce ciment autour du drain jusqu'à 1,3 cm
(1/2") sous le dessus du drain.
$%'!$##"
3
Intérieur
Extérieur
Côté intérieur
Côté extérieur
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:39 Page 2

Avant de placer la toile contre la paroi, introduisez le
boyau d'un aspirateur dans l'orifice du retour d'eau jusqu'à
environ 15 cm (6") du sol.
Fixez le boyau en place à l'aide de ruban adhésif. Bouchez
également l'orifice de l'écumoire avec du ruban adhésif
afin d'éliminer les fuites d'air.
Déposez la toile pliée au centre de la piscine perpendi-
culaire à l'orifice de l'écumoire. Prenez soin de porter des
chaussures légères à semelles plates pour vous déplacer
sur le fond de sable car la moindre empreinte de talon
pourrait être visible une fois la piscine remplie.
Dépliez délicatement la toile, amenant la bordure près de
la base du mur. Assurez-vous que le côté rugueux de la
toile soit dessous et que le côté avec motif soit sur le
dessus.
Installez la rainure stabilisatrice sur le mur. Amenez la
toile par-dessus le sommet du mur en laissant excéder
entre 10 cm à 15 cm (4" à 6") à l'extérieur du mur.
Maintenez ensuite la toile en place, à l'aide d'un coupleur
de plastique.
Vers la fin de cette étape, il peut arriver que la toile soit
trop tendue et difficile à rabattre, ou qu'elle soit au
contraire trop lâche. Vous devrez alors retirer certains
coupleurs et ajuster de nouveau la toile afin de mieux
répartir la tension.
Détail de l’installation de la toile avec jonc d’accrochage.
Accrochez la toile sur le sommet du mur et installez la
rainure stabilisatrice par dessus la toile.
L'aspirateur est ensuite mis en marche pour que la toile
adhère à la paroi. C'est à ce moment que vous verrez si
elle est trop tendue dans le bas ou si elle est plissée à
certains endroits. Ajustez la toile en enlevant au besoin
des coupleurs pour la soulever ou pour l'abaisser afin de
lui donner une forme parfaite.
Finalement, vous pouvez introduire l'eau et la laisser
monter jusqu'au bas de la paroi avant d'arrêter l'aspirateur
et de le retirer.
RETOUR D'EAU
Vous pouvez installer le retour d'eau une fois l'aspirateur
retiré. Placer l'anneau de retour d'eau contre la toile et
ajustez-le de façon à ce qu'il soit parfaitement aligné avec
le trou de la paroi.
Une fois l'anneau ajusté et maintenu en place coupez la
toile au centre de l'anneau. Insérez le retour d'eau de
l'intérieur en plaçant le premier joint entre le retour d'eau et
la toile et le deuxième joint entre la paroi et la toile.
Ensuite, serrez l'anneau de l'extérieur avec de grosses
pinces, en faisant attention de ne pas plisser la toile.
DRAIN DE FOND (optionnel)
Palpez le milieu de la toile afin de trouver les trous. Vissez
ensuite l'anneau et son joint contre la toile avant de
découper la toile du centre de l'anneau, puis vissez le
couvercle du drain.

7
Étendez maintenant environ 10 cm (4") de sable à
compactage au bas de la paroi intérieure de façon à
former un remblai destiné à protéger la toile des
extrémités coupantes des rainures inférieures et de la
poussière de roche (si applicable). Ou bien, installez une
doucine préfabriquée, si disponible.
FINITION DU FOND DE SABLE
Égalisez une dernière fois le sable de finition. Assurez-
vous qu'il ne subsiste en surface aucune roche coupante,
débris ou racine. Pour une meilleure protection, arrosez
le sable et tassez-le de nouveau jusqu'à ce que le fond soit
bien lisse.

6
&(!'
5
)
8
T
ableau
Insérer les pièces décoratives (plastique ou bois) dans
l’espace prévu à cet effet à l’avant des montants
verticaux.
Fixer à l’aide de trois (3 ) vis à bois aux emplacements
prévus à l’arrière des montants verticaux
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:39 Page 3

Note : Voir le manuel “Informations de sécurité”, page 1.

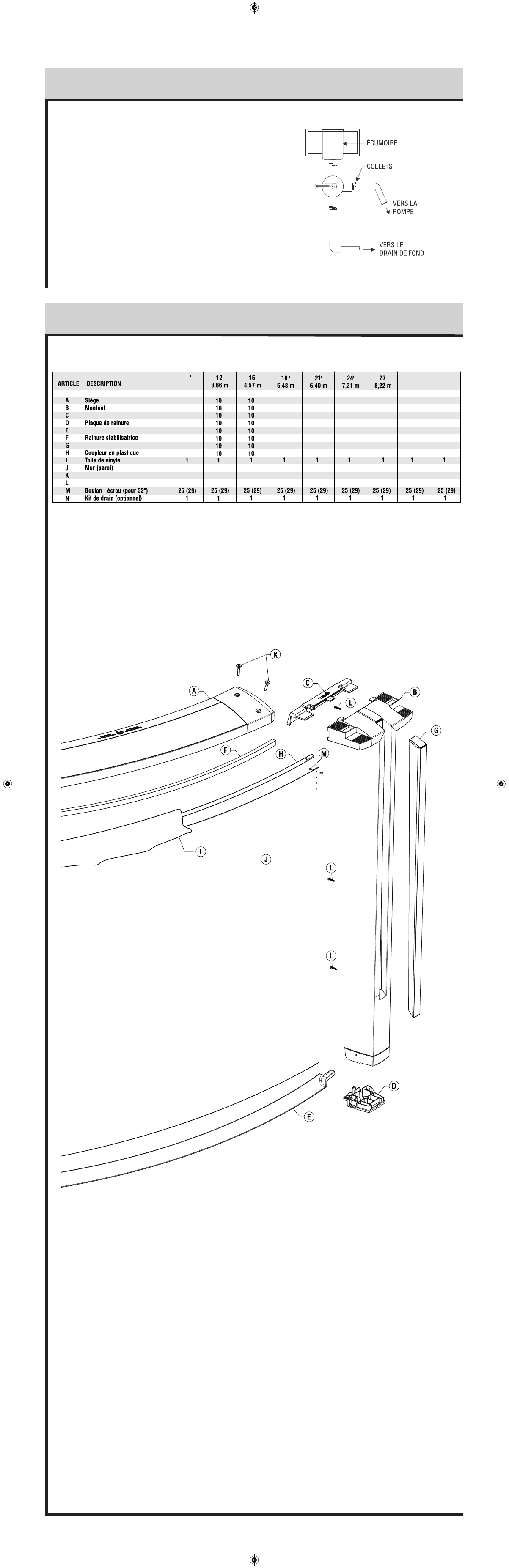

Tel que décrit dans le manuel, toutes les composantes du
système de filtration doivent être positionnées de façon à
empêcher un enfant d'y grimper et d'avoir ainsi accès à la
piscine.
À l'aide d'un peu de poussière de roche ou de sable,
placez une dalle de patio de 61 cm x 76 cm (24" x 30")
de niveau avant d'y installer le moteur et le filtreur.
Placez le moteur sur la dalle et y insérez les deux embouts
nécessaires pour recevoir les tuyaux.
Puis, installez la bonbonne du filtreur. Ajustez bien
l'élément de filtration dans son canal. On doit parfois
assembler les manchons de l'élément de filtration.
Bouchez le trou central de l'élément de filtration à l'aide du
bouchon pour permettre le déversement du sable de
filtrage dans la bonbonne.
Retirez le bouchon. Installez le joint dans l'entaille et fixez
la tête du filtreur en plaçant la position de refoulement
(back wash) du côté opposé à la piscine.
Posez les embouts nécessaires. Puis, raccordez les
tuyaux à l'aide de collets.
1. Le premier tuyau rejoint le dessus de la pompe à côté
de la tête du filtreur ;
2. le deuxième se rend du moteur à l'écumoire (ou à la
valve du drain de fond) ; et,
3. le troisième, du devant de la tête du filtreur au retour
d'eau ou du devant du chlorinateur au retour d'eau.
Un tuyau de refoulement peut être placé à l'arrière de la
tête du filtreur (back wash).
Si on doit installer un chlorinateur et/ou une
thermopompe, on doit les assembler à la sortie du filtreur.
+
13
+
10
+
11
Placez les sièges sur les parties supérieures des
montants verticaux.
Maintenez-les en place à l'aide de deux (2) vis
d’assemblage.
Placez les plaques arrière en les insérant au dos des
parties supérieures des montants verticaux (voir
l’illustration 11.1).
S’assurer de bien les enfoncer jusqu’à l’enclenchement
des pièces afin de sécuriser l’installation.

9
Fixez les montants aux plaques à rainures inférieures en
les insérant sur les crochets d’encliquetage de celles-ci.
S’assurer de bien enfoncer les montants jusqu’à
l’enclenchement des pièces afin de sécuriser l’installation.
Illustration 11.1
Positionnez l’enseigne des normes de sécurité à
l’extérieur de la piscine sur le côté le plus en évidence.
Installez trois (3) étiquettes de sécurité à l’intérieur de la
piscine de façon à ce que l’on voit toujours une des
étiquettes peu importe d’où le baigneur entre dans l’eau.
(Voir dessin pour le positionnement)
)
12
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:40 Page 4

+
15
Vis à bois no. 8, longueur 1”
10
3,05 m
812 14 16 18 20 22
812 14 16 18 20 22
8121416182022
812 14 16 18 20 22
812 14 16 18 20 22
812 14 16 18 20 22
32404048 5664728088
24303036 4248546066
8121416182022
812 14 16 18 20 22
30
9,14 m
33
10,06 m
Vis décorative à tête plate
Insertion décorative (optionnel)
Rainure au sol
Couvercle de tête arrière
11,58 m (38’)
9,55 m (31’4”) 14,38 m (47’2”) 28,60 m (93’10”)
25,73 m (84’5”)
22,89 m (75’1”)
20,02 m (65’8”)
17,07 m (56’) 31,45 m (103’2”)
(optionnel)
Insérez des embouts filetés, s'il y a lieu, de façon à
pouvoir fixer la valve dans l'écumoire.
Raccordez le tuyau du drain à l'embout du bas. Raccordez
le tuyau du moteur à l'embout de côté.
Tous les embouts filetés doivent être recouverts de ruban
en téflon sur les filets avant d'être fixés afin d'éviter les
fuites d'eau. Le téflon sera apposé sur le filetage de la
façon suivante : sur les premiers filets (cela facilite
l'introduction) et plusieurs couches vers la fin des filets
(cela permettant une meilleure étanchéité).
$%'!$##"
14
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:40 Page 5

When selecting a site for your pool, take into account
city y-laws regarding fences and utilities laws
pertaining to electrical ca les, as well as the
landscaping which you are planning once the pool is
installed.
Drive a stake into the ground at the center of the site.
Using a measuring tape, draw a circle 15 cm to 20 cm (6"
to 8") longer in radius than the pool, depending on the
width of the uprights (See Illustration 1.1).
Remove all grass from the area which you have just
outlined.
Make sure to order the required quantity of sand and stone
dust (See Chart).
Dear Customer
Congratulations! You have purchased a pool of superior quality and durability. To achieve the best
possible results, follow the instructions carefully. Failure to follow the installation procedures may
result in damage to your pool or property and void your warranty. We recommend that you make a
preliminary study of the instructions booklet to familiarize yourself with the different parts of your
pool. Make sure that you understand each step thoroughly before you begin assembling.
We wish you a most pleasant and refreshing summer.
!#!"!  & # '
 #!#!  
WARNING: For your safety, your pool is not designed for diving and/or jumping
head first. Please do not dive. Diving may result in permanent injury
or death.

1

2
assembly
instructions
round Pools
Trevi 222
* If you use only sand, add stone dust tonnage to sand.
Chart
Illustration 1.1
Level the edge of the circle, from the turf removal line up
to 30 cm (12”) within the circle.
To do this, use a carpenter’s level set on a large straight
beam, a rope or an optical level.
Carefully pack the soil using a tampering tool or vibrating
plate (See Illustrations 2.1 and 2.2), especially those
areas where a large quantity of soil was added.
It is also highly recommended to firm up the edge by
adding a 2 cm (3/4”) layer of stone dust (or sand).
Optional
The center of the circle can then be excavated at the
desired depth, not to exceed 15 cm (6”) for a standard
liner (See Illustration 2.3).
Remove any stone, pieces of wood or other debris from
within the circle. Flatten any protrusion and pack the soil
tightly. Spread the area with salt to prevent roots from
growing back and to eliminate earthworms. Spread also
ant repellant; all causes of post-installation cracking.
To protect the liner, cover with a think 2 cm (3/4") layer of
compacting sand.
Make sure you add a sufficient quantity of sand to the
base finishing inside the circle (See Step 6).
It is possible to install the pool on a concrete (dalle) and
to use a (tapis de sol).
Illustration 2.3
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:40 Page 6

Insert the wall tracks on the circular stem of the joiner
plates. Make sure to completely snap the tracks on the
plates to securise installation (See Illustration 4.1).
Make a complete circle, using half of the wall tracks and
joiner plates found in the pool kit (See Chart and
Illustration 4.2).

4
Before uncoiling the wall, make sure the pre-punched
holes for the skimmer and pump return are at the top and
facing the planned location of your filter.
Begin inserting the wall into the bottom wall tracks in the
middle of a joiner plate. At first, the wall should be kept in
place with one or two support bars (or extra persons).
One person should uncoil the wall on a beam or a plank
while a second person inserts it in the bottom wall tracks.
Do not uncoil more than 3 m (10') of wall before you
install a support bar to reinforce the structure.
Once the wall is completely uncoiled, you may find that it
is too long or that both ends do not meet by a few
centimetres. If such is the case, you must gently push the
wall in or out. If this does not work, roll up the wall again,
realign the grooves and uncoil the wall once more. If the
spread is too wide, measure the wall and check it against
the following chart.
When you prepare to join the ends of the wall, make sure
the end that is reinforced by the fold is inside the circle,
facing the liner and that the other end faces outward (See
Illustration 5.1). When the wall joint is screwed, install the
round stabiliser on top of it.
IMPORTA T: Due to the enormous pressure exerted by
the water on the steel wall, it is absolutely essential that all
olts are screwed in tightly and that no hole is left open.
All bolt heads must be inside with washer and nut outside.
Cover all bolt heads with heavy fabric tape.

5
Illustration 4.1 Illustration 4.2
Inside
Outside
Chart
Illustration 5.1
Inside
Outside
Dig a hole 30 cm (12") wide by approximately 25 cm
(10") deep in the center of the circumference.
From the center hole to the projected location of the pool
motor, dig a 15 cm (6") wide trench. Place the removed
soil aside to be used later to cover the hose.
Bottom Drain Assem ly
Place teflon around the threaded plug. Screw in drain
holes using large pliers. Glue the connector in the
appropriate opening.
Take one of the two rubber rings and adjust it to the top of
the drain, aligning the holes carefully. Secure with strips
of adhesive tape to prevent sand from penetrating inside
the holes once the drain has been installed.
Secure one end of the long black or white hose inside the
drain spout. First apply glue on the drain spout and inside
the drain end, then secure with one or two collars.
Cut the hose so that it ends with the stone dust (or sand).
Measure the pool radius from the center of the drain, then
add 15 cm (6").
Place the assembled bottom drain in the hole so that it is
approximately 1.3cm (1/2") higher than the surface soil.
Bury the hose, levelling the drain as much as possible.
Compact the soil, using your feet and a tampering tool as
well.
Mix three (3) shovels of stone or sand dust with one half
shovel of pure cement, adding a small quantity of water,
then pour the cement around the drain until it reaches 1.3
cm (1/2") from the top.
! %%"!"
3
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:40 Page 7

Insert the wood or plastic insert inside the post groove.
Fasten the inserts using three (3) wood screws.
Before pulling the liner up against the wall, insert a va-
cuum cleaner hose down into the pump return hole to
approximately 15 cm (6") from the ground.
Maintain the hose in place with adhesive tape. Don't forget
to block the skimmer hole with adhesive tape to prevent
air from leaking in.
Place the unfolded liner in the center of the pool area at
right angles with the skimmer hole. Make sure you wear
light, flat-soled shoes to walk on the sand as the slightest
heel mark could be visible once the pool is filled.
Carefully unfold the liner, bringing the bottom-sidewall
seam close to the wall base. Make sure that the side with
the protruding seams faces downward or that the
patterned side faces upward.
Lift up a section of the liner over the top of the wall leaning
a 10 cm to 15 cm (4" to 6") fringe outside the wall.
Secure the liner with a plastic coupler.
At this point, the liner may be too tight, making it difficult
to drape the overlap or, on the contrary, too loose. In such
cases, you will have to redistribute the tension in the liner
by removing some of the couplers and readjusting the
liner.
Installation detail of the liner with the sqare resin track.
Hang the liner on the top of the wall and install the square
stabiliser to secure.
Start the vacuum cleaner to allow the liner to adhere to the
wall and check for excess tension at the bottom or for
wrinkles. Adjust the liner by removing couplers if needed,
to lift or lower it in order to ensure a perfect fit.
Fill the pool up to the base of the wall before stopping and
removing the vacuum cleaner.
PUMP RETURN FITTING
After you remove the vacuum cleaner, you may install the
return fitting. Place the return fitting ring against the liner
and adjust it so that it is perfectly aligned with the hole in
the wall. When the ring is properly positioned and
secured, cut the liner in the middle of the ring.
Insert the return fitting from the inside, placing the first
gasket between the return fitting and the liner and the
second between the wall and the liner. Then tighten the
outside ring with large pliers, taking care not to crease the
liner.
BOTTOM DRAIN (optional)
Find the holes through the middle of the liner and screw
the ring and gasket in against the liner before cutting the
liner in the middle of the ring, then screw on the drain
cover.

7
You can now spread approximately 10 cm (4") of
compacting sand all around the inside base of the wall in
order to protect the liner from the cutting edges of the
bottom wall tracks and the stone dust (if applicable). Or
install a prefabricated cove, if available.
SAND BASE FINISHING
Level finishing sand one last time. Make sure that any
sharp stones, debris or roots have been removed from the
surface. For better protection, spray sand with water and
pack it once more until the base is nicely even.

6
$#'!#(
5

8
Chart
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:41 Page 8

Note: See 'Safety Information" Manual, Page 1.
As described in the manual, all components of the
filtration system should be placed to prevent a child to
climb on top and get access to the pool.
Using a little bit of stone dust (or sand), place at level a
patio stone 61cm x 76 cm (24" x 30") before installing the
motor and filter.
Position the motor on the stone and insert the two nozzles
to connect the hoses.
Then, install the filter tank. Adjust the lateral assembly
properly in its channel. It is sometimes necessary to
install the laterals.
Patch the center hole of the lateral assembly using the
plug to allow filtering sand to flow into the tank.
Remove the plug. Install the joint in the cavity and secure
the filter head by placing the back wash position on
opposite side of the pool.
Install necessary nozzles, then connect hoses using
collars.
1. The first hose runs from the top of the pump to the side
of the filter head;
2. The second one goes from the pump to the skimmer
(or to the bottom drain valve);
3. The third goes from the front of the filter head to the
water return or from the front of the chlorinator to the
water return.
A back wash hose may be placed behind the filter head.
If there is a chlorinator and/or heat pump, it must be
assembled at the filter exit.

13
Position the safety procedures panel on the outside of the
pool. This panel must be at the most visible place from the
yard on your pool.
Place the three (3) safety stickers inside the pool in a way
that it’s seen from any entry point of the swimmer (See
positionning drawing).

12
Clip the uprights to the bottom joiner plates.
Make sure the post is well snaped into the bottom plate

9

10

11
Place the top seat on the upper side of the upright, and
secure with two (2) pan head decorative screws.
Clip the upright back cap into the upright
(see illustration 11.1).
Make sure the upright back cap is well snaped into the
post.
Illustration 11.1
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:41 Page 9


15
Insert threaded nozzles, if applicable, in order to be able to
screw the valve in the skimmer.
Connect the drain hose to the bottom nozzle. Connect the
motor hose to the side nozzle.
The threads on all threaded nozzles must be covered with
teflon tape prior to installing in order to prevent water
leaks. Teflon is applied to the threads as follows: little or
none on the first few threads (to facilitate introduction)
and several layers towards the end threads (for better
watertightness).
! %%"!"
14
25x38-Tre i 222 RONDE_25x38-Tre i 209 RONDE.qxd 2010-03-01 14:41 Page 10
