Bedienungsanleitung – Luftentfeuchter TTK 70 S ................ A - 1
Operating Manual – Dehumidifier TTK 70 S........................... B - 1
Manuel d'utilisation – Déshumidificateur TTK 70 S .............. C - 1
Istruzioni per l'uso – Deumidificatore TTK 70 S .................... D - 1
Bedieningshandleiding – Luchtontvochtiger TTK 70 S......... E - 1
Manual de instrucciones – Deshumidificador TTK 70 S ....... F - 1
Manual de instruções – Desumidificador TTK 70 S .............. G - 1
TTK 70 S

A - 1 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE
Hinweise zur Bedienungsanleitung ................. A - 01
Informationen über das Gerät ......................... A - 02
Sicherheit....................................................... A - 04
Transport......................................................... A - 05
Bedienung ....................................................... A - 05
Fehler und Störungen ...................................... A - 10
Wartung ......................................................... A - 11
Entsorgung..................................................... A - 16
Konformitätserklärung ..................................... A - 16
Symbole
Gefahr durch elektrischen Strom!
Weist auf Gefahren durch elektrischen
Strom hin, die zu Verletzungen bis hin
zum Tod führen können.
Gefahr!
Weist auf eine Gefahr hin, die zu Per-
sonenschäden führen kann.
Vorsicht!
Weist auf eine Gefahr hin, die zu Sach-
schäden führen kann.
Rechtlicher Hinweis
Diese Veröffentlichung ersetzt alle vorhergehenden.
Kein Teil dieser Veröffentlichung darf in irgendeiner
Form ohne unsere schriftliche Genehmigung reprodu-
ziert oder unter Verwendung elektronischer Systeme
verarbeitet, vervielfältigt oder verbreitet werden.
Technische Änderungen vorbehalten. Alle Rechte vor-
behalten. Warennamen werden ohne Gewährleistung
der freien Verwendbarkeit und im Wesentlichen der
Schreibweise der Hersteller folgend benutzt. Die ver-
wendeten Warennamen sind eingetragene und sollten
als solche betrachtet werden. Lieferumfang kann von
den Produktabbildungen abweichen. Das vorliegende
Dokument wurde mit der gebotenen Sorgfalt erarbei-
tet. Wir übernehmen keinerlei Haftung für Fehler oder
Auslassungen. © TROTEC®
Gewährleistung
Die Gewährleistung beträgt 12 Monate. Schäden
infolge von Fehlbedienung durch nicht eingewiesenes
Personal oder Inbetriebnahme durch nicht autorisierte
Personen sind von der Gewährleistung ausgeschlos-
sen.
Das Gerät entspricht den grundlegenden Sicherheits-
und Gesundheitsanforderungen der einschlägigen EU-
Bestimmungen und wurde werkseitig mehrfach auf
einwandfreie Funktion geprüft. Sollten dennoch Funk-
tionsstörungen auftreten, die nicht mithilfe der Auflis-
tungen gemäß Kapitel "Fehler und Störungen" zu
beheben sind, wenden Sie sich bitte an Ihren Händler
oder Vertragspartner. Bei Inanspruchnahme der
Gewährleistung ist die Gerätenummer anzugeben
(siehe Typenschild). Die Warenrechnung gilt als Ga-
rantieurkunde. Bei Nichteinhaltung der Herstellervor-
gaben, der gesetzlichen Anforderungen oder nach
eigenmächtigen Änderungen an den Geräten ist der
Hersteller für die daraus resultierenden Schäden nicht
haftbar. Eingriffe in das Gerät oder nicht autorisiertes
Ersetzen von Einzelteilen kann die elektrische Sicher-
heit dieses Produktes erheblich beeinträchtigen und
führt zum Verlust der Gewährleistung. Jegliche Haf-
tung für Sach- oder Personenschäden, die darauf zu-
rückzuführen sind, dass das Gerät entgegen den
Hinweisen in dieser Bedienungsanleitung eingesetzt
und genutzt wird, ist ausgeschlossen. Technische De-
sign- und Ausführungsänderungen infolge ständiger
Weiterentwicklung und Produktverbesserungen blei-
ben ohne vorherige Ankündigung jederzeit vor-
behalten.
Für Schäden, die aus nicht bestimmungsgemäßer
Verwendung resultieren, wird keine Haftung über-
nommen. Gewährleistungsansprüche erlöschen
ebenfalls.
Die aktuelle Version der Bedienungsanleitung finden
Sie unter: www.trotec.de
Inhaltsverzeichnis
Hinweise zur Bedienungsanleitung

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 2
Gerätebeschreibung
Mithilfe des Kondensationsprinzips sorgt das Gerät für
eine automatische Luftentfeuchtung von Räumen.
Der Ventilator saugt die feuchte Raumluft am hinteren
Lufteinlass (10) über den Luftfilter (7) sowie über den
seitlichen Lufteinlass (4), den Verdampfer und dem
dahinterliegenden Kondensator an. Am kalten Ver-
dampfer wird die Raumluft bis unter den Taupunkt
abgekühlt. Der in der Luft enthaltene Wasserdampf
schlägt sich als Kondensat bzw. Reif auf den Ver-
dampferlamellen nieder. Am Kondensator wird die
entfeuchtete, abgekühlte Luft wieder erwärmt und mit
einer Temperatur von ca. 5 °C über der Raumtem-
peratur wieder ausgeblasen. Die so aufbereitete, tro-
ckenere Luft wird wieder mit der Raumluft vermischt.
Aufgrund der ständigen Raumluftzirkulation durch das
Gerät wird die Luftfeuchtigkeit im Aufstellungsraum
reduziert. Abhängig von der Lufttemperatur und der
relativen Luftfeuchtigkeit tropft das kondensierte
Wasser stetig oder nur während der periodischen
Abtauphasen in die Kondensatwanne und durch den
integrierten Ablaufstutzen in den darunter
befindlichen Kondensatbehälter (5). Dieser ist zur
Messung des Füllstandes mit einem Schwimmer aus-
gestattet.
Das Gerät ist zur Bedienung und Funktionskontrolle
mit einem Bedientableau (6) versehen. Wird der Ma-
ximalfüllstand des Kondensatbehälters (5) erreicht,
leuchtet die Kondensatbehälter-Kontrolllampe
("FULL") auf dem Bedientableau (6) rot. Das Gerät
schaltet ab. Die Kondensatbehälter-Kontrolllampe er-
lischt erst beim Wiedereinsetzen des entleerten
Kondensatbehälters (5).
Optional kann das kondensierte Wasser mithilfe eines
Schlauches am Kondensatanschluss (23) abgeleitet
werden.
Das Gerät ist nicht dafür geeignet, die relative Luft-
feuchtigkeit sehr gering (unter 50 %) zu halten. Es
dient als zusätzliche Hilfe bei der Trocknung nasser
Wäsche oder Kleidung in Wohn- oder Arbeitsräumen.
Aufgrund der im Betrieb entwickelten Wärme-
abstrahlung kann die Zimmertemperatur um ca.
1-4 °C ansteigen.
Gerätedarstellung

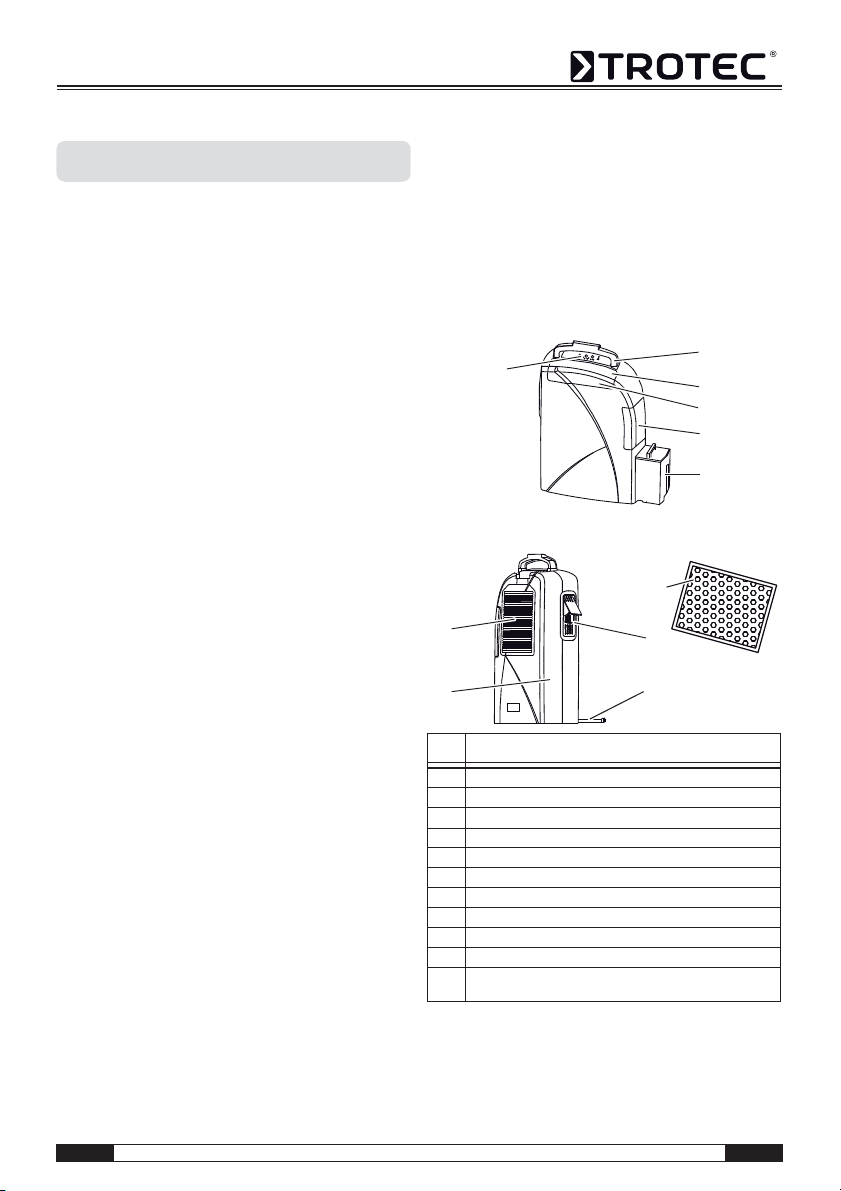

Informationen über das Gerät
Nr. Bedienelement
1Handgriff
2 Luftauslass (oben)
3 Luftauslass (seitlich)
4 Lufteinlass (seitlich)
5 Kondensatbehälter
6 Bedientableau
7 Luftfilter
8 einstellbare Luftauslassklappe (seitlich)
9 Netzkabel
10 Lufteinlass (hinten)
23 Abdeckung zum Anschluss eines Schlauches am
Kondensatanschluss
6
1
5
2
9
10
7
3
4
8
23

A - 3 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE
Technische Daten

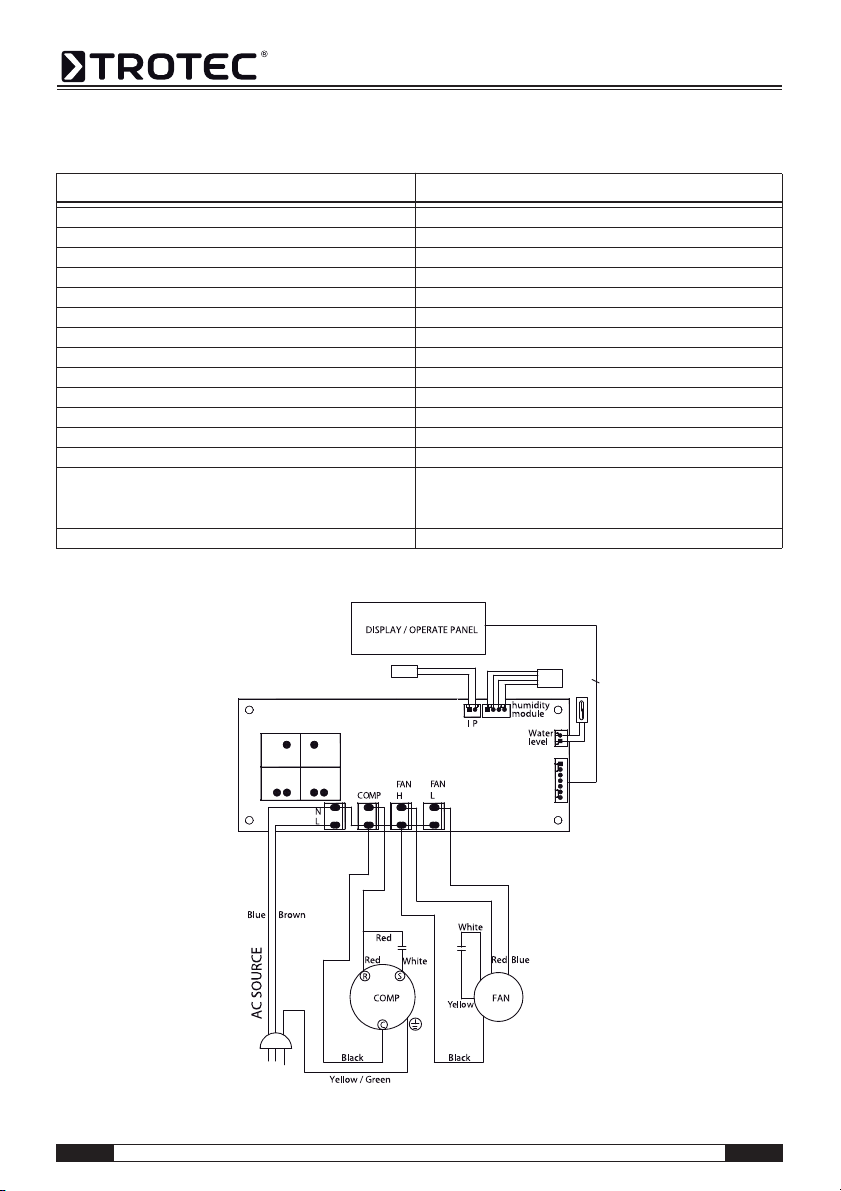

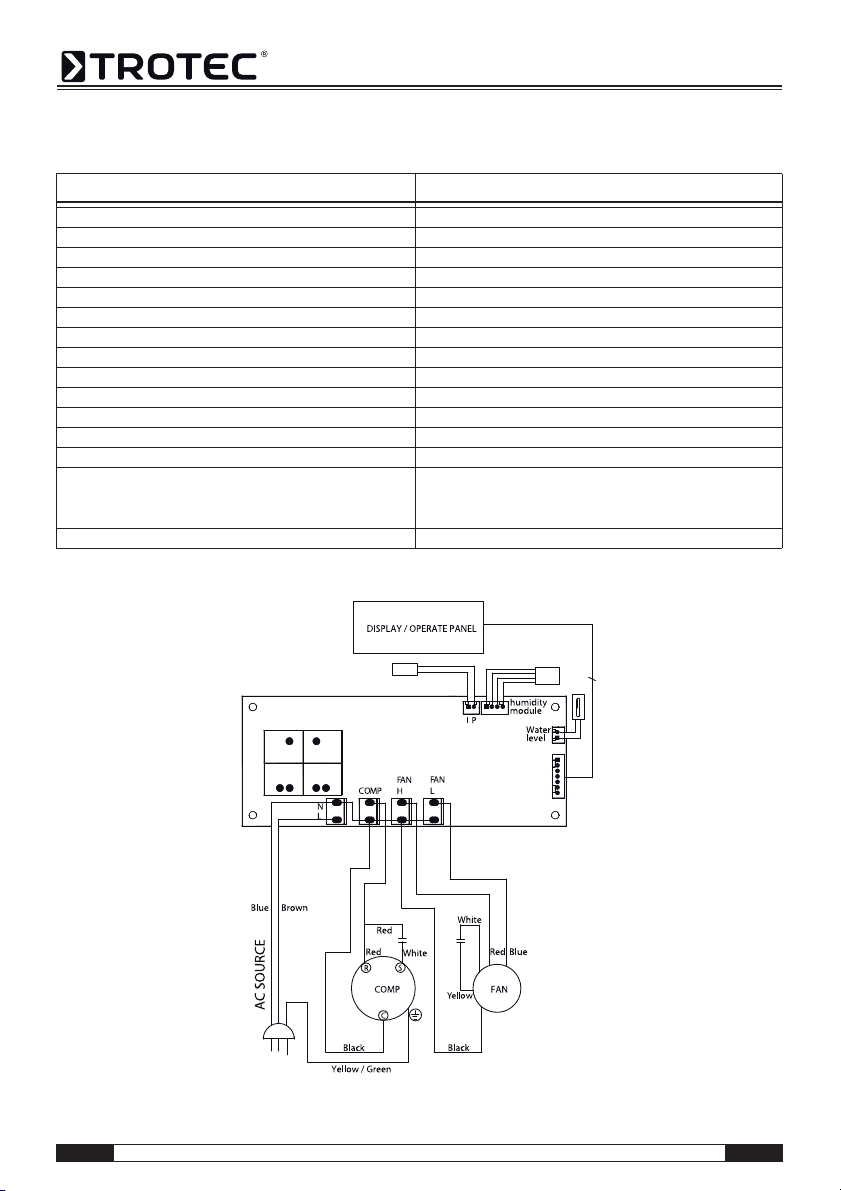

Schaltplan
Parameter Wert
Modell TTK 70 S
Entfeuchterleistung, max. 24 l / 24 h
Betriebstemperatur 5-35 °C
Arbeitsbereich relative Luftfeuchtigkeit 49-100 %
Luftleistung, max. 150 m³/h
Elektroanschluss 230 V / 50 Hz
Leistungsaufnahme, max. 400 W
Absicherung bauseits 10 A
Kondensatbehälter 4 l
Kältemittel R134a
Kältemittelmenge 170 g
Gewicht 12,4 kg
Maße (HxTxB) 582 x 378 x 185 mm
Mindestabstand zu Wänden / Gegenständen A: Oben: 30 cm
B: Hinten: 20 cm
C: Seite: 20 cm
D: Vorne: 10 cm
Schalldruckpegel LpA (1 m; gemäß DIN 45635-01-KL3) 48 dB(A)

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 4
Lesen Sie diese Anleitung vor Inbetriebnahme /
Verwendung des Gerätes sorgfältig und bewahren
Sie sie immer in unmittelbarer Nähe des
Aufstellortes bzw. am Gerät auf!
• Betreiben Sie das Gerät nicht in explosions-
gefährdeten Räumen.
• Betreiben Sie das Gerät nicht bei öl-, schwefel-,
chlor- oder salzhaltiger Atmosphäre.
• Stellen Sie das Gerät aufrecht und standsicher auf.
• Setzen Sie das Gerät keinem direkten Wasser-
strahl aus.
• Stellen Sie sicher, dass Lufteinlass und Luftaus-
lass frei sind.
• Stellen Sie sicher, dass die Ansaugseite stets frei
von Schmutz und losen Gegenständen ist.
• Stecken Sie niemals Gegenstände in das Gerät.
• Während des Betriebs decken Sie das Gerät nicht
ab und transportieren Sie es nicht.
• Stellen Sie sicher, dass alle sich außerhalb des
Gerätes befindlichen Elektrokabel vor Beschädi-
gungen (z. B. durch Tiere) geschützt sind.
• Wählen Sie Verlängerungen des Anschlusskabels
unter Berücksichtigung der Geräteanschlussleis-
tung, der Kabellänge und des Verwendungs-
zwecks aus. Vermeiden Sie elektrische Überlast.
• Transportieren Sie das Gerät ausschließlich auf-
recht und mit entleerten Kondensatbehälter.
• Entsorgen Sie das angesammelte Kondensat.
Trinken Sie es nicht. Es besteht Infektionsgefahr!
Das Gerät ist nicht geeignet für die Trocknung von
Räumen und Flächen nach Wasserschäden durch
Rohrbruch oder Überschwemmungen.
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät TTK 70 S ausschließlich
zum Trocknen und Entfeuchten der Raumluft, unter
Einhaltung der technischen Daten.
Zur bestimmungsgemäßen Verwendung gehören:
• das Trocknen und Entfeuchten von:
– Wohn-, Schlaf-, Dusch- oder Kellerräumen
– Waschküchen, Wochenendhäusern, Wohnwa-
gen, Booten
• die ständige Trockenhaltung von:
– Lagern, Archiven, Laboren
– Bade-, Wasch- und Umkleideräumen etc.
Bestimmungswidrige Verwendung
Stellen Sie das Gerät nicht auf feuchten bzw. über-
schwemmten Untergrund auf. Verwenden Sie das
Gerät nicht im Freien. Legen Sie keine Gegenstände,
wie z. B. nasse Kleidungsstücke, zum Trocknen auf
das Gerät. Eigenmächtige bauliche Veränderungen,
An- oder Umbauten am Gerät sind verboten.
Personalqualifikation
Personen die dieses Gerät verwenden, müssen:
• sich der Gefahren bewusst sein, die beim Arbeiten
mit Elektrogeräten in feuchter Umgebung ent-
stehen.
• Maßnahmen zum Schutz vor direkter Berührung
der stromführenden Teile treffen.
• die Bedienungsanleitung, insbesondere das Kapi-
tel "Sicherheit", gelesen und verstanden haben.
Wartungstätigkeiten, die das Öffnen des
Gehäuses erfordern, dürfen nur von Fachbetrieben
für Kälte- und Klimatechnik oder von TROTEC®
durchgeführt werden.
Restgefahren
Gefahr durch elektrischen Strom!
Arbeiten an elektrischen Bauteilen dürfen
nur von einem autorisierten Fachbetrieb
durchgeführt werden!
Gefahr durch elektrischen Strom!
Entfernen Sie vor allen Arbeiten am Gerät
den Netzstecker aus der Netzsteckdose!
Sicherheit

A - 5 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE
Vorsicht!
Um Beschädigungen am Gerät zu ver-
meiden, betreiben Sie das Gerät niemals
ohne eingesetzten Luftfilter!
Gefahr!
Von diesem Gerät können Gefahren aus-
gehen, wenn es von nicht eingewiesenen
Personen unsachgemäß oder nicht be-
stimmungsgemäß eingesetzt wird!
Beachten Sie die Personalqualifikationen!
Verhalten im Notfall
1. Trennen Sie im Notfall das Gerät vom Strom.
2. Schließen Sie ein defektes Gerät nicht wieder an
den Netzanschluss an.
Das Gerät ist zum leichteren Transport mit einem
Handgriff versehen.
Beachten Sie folgende Hinweise vor jedem Transport:
1. Schalten Sie das Gerät am Netzschalter aus
(siehe Kapitel "Bedienelemente").
2. Ziehen Sie den Netzstecker aus der Steckdose.
Benutzen Sie das Netzkabel nicht als
Trageschnur!
3. Entleeren Sie den Kondensatbehälter. Achten Sie
auf nachtropfendes Kondensat.
Beachten Sie folgende Hinweise nach jedem
Transport:
1. Stellen Sie das Gerät nach dem Transport auf-
recht auf.
2. Schalten Sie das Gerät erst nach einer Stunde ein!
Lagerung
Bei Nichtbenutzung lagern Sie das Gerät wie folgt:
• trocken,
•unterDach,
• in aufrechter Position an einem vor Staub und di-
rekter Sonneneinstrahlung geschützten Platz,
• ggf. mit einer Kunststoffhülle vor eindringendem
Staub geschützt.
• Die Lagertemperatur entspricht dem in Kapitel
"Technische Daten" angegebenen Bereich für die
Betriebstemperatur.
• Das Gerät arbeitet nach dem Einschalten vollau-
tomatisch, bis zur Abschaltung durch den
Schwimmer des gefüllten Kondensatbehälters.
• Damit der eingebaute Sensor die Luftfeuchtigkeit
korrekt ermitteln kann, läuft der Ventilator dauer-
haft bis zum Abschalten des Gerätes.
• Vermeiden Sie offene Türen und Fenster.
Aufstellung
Beachten Sie bei der Aufstellung des Gerätes die
Mindestabstände zu Wänden und Gegenständen
gemäß Kapitel "Technische Daten".
• Stellen Sie das Gerät standsicher und waagerecht
auf.
• Stellen Sie das Gerät möglichst in der Raummitte
auf und halten Sie Abstand zu Wärmequellen.
Transport
Bedienung
CC
A
B
D

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 6
• Bei der Aufstellung des Gerätes insbesondere in
nassen Bereichen wie Waschküchen, Bädern oder
ähnlichem, sichern Sie das Gerät bauseits über
eine den Vorschriften entsprechende Fehlerstrom-
Schutzeinrichtung (RCD = Residual Current pro-
tective Device) ab.
• Stellen Sie sicher, dass Kabelverlängerungen voll-
ständig aus- bzw. abgerollt sind.
Hinweise zur Entfeuchtungsleistung
Die Entfeuchtungsleistung hängt ab von:
• der räumlichen Beschaffenheit
• der Raumtemperatur
• der relativen Luftfeuchtigkeit
Je höher die Raumtemperatur und die relative Luft-
feuchtigkeit, desto größer ist die Entfeuchtungsleis-
tung.
Für den Einsatz in Wohnräumen genügt eine relative
Luftfeuchtigkeit von ca. 50-60 %. In Lagern und
Archiven sollte die Luftfeuchtigkeit einen Wert von
ca. 50 % nicht überschreiten.
Bedienelemente
Nr. Bedienelement
11 Netzschalter
12 Taste "MODE":
Jeder Tastendruck wechselt die Betriebsart wie folgt:
• Betriebsart "Automatikbetrieb" ("AUTOMATIC")
• Betriebsart "Permanentbetrieb" ("CONTINUOUS")
• Betriebsart "Kleidertrocknung" ("DRY CLOTHES")
• Betriebsart "Luftreinigung" ("AIR CLEAN")
Die entsprechende Kontrolllampe leuchtet (s. Pos. 19-22).
13 Taste "TIMER":
Jeder Tastendruck wechselt die verbleibende Betriebszeit.
Das Gerät wird nach Ablauf der gewählten Betriebszeit (2, 4
oder 8 Stunden) ausgeschaltet.
Die entsprechende Kontrolllampe leuchtet (s. Pos. 18).
14 Kontrolllampe Luftfeuchtigkeit "MED":
Leuchtet bei einer Luftfeuchtigkeit zwischen 60-70 %.
15 Kontrolllampe Luftfeuchtigkeit "LO":
Leuchtet bei einer Luftfeuchtigkeit bis ca. 60 %.
16 Kontrolllampe Luftfeuchtigkeit "HI":
Leuchtet bei einer Luftfeuchtigkeit ab ca. 70 %.
17 Kondensatbehälter-Kontrolllampe:
Leuchtet, wenn der Kondensatbehälter voll ist.
18 Kontrolllampen "Betriebszeit":
Die jeweils leuchtende Kontrolllampe zeigt die gewählte
Betriebszeit an.
19 Kontrolllampe "Luftreinigung":
Leuchtet, wenn die Betriebsart "Luftreinigung" gewählt ist.
20 Kontrolllampe "Kleidertrocknung":
Leuchtet, wenn die Betriebsart "Kleidertrocknung" gewählt
ist.
21 Kontrolllampe "Permanentbetrieb":
Leuchtet, wenn die Betriebsart "Permanentbetrieb" gewählt
ist.
22 Kontrolllampe "Automatikbetrieb":
Leuchtet, wenn die Betriebsart "Automatikbetrieb" gewählt
ist.
16 17 18
13 12
11
1415
19 20 21 22

A - 7 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE
Inbetriebnahme

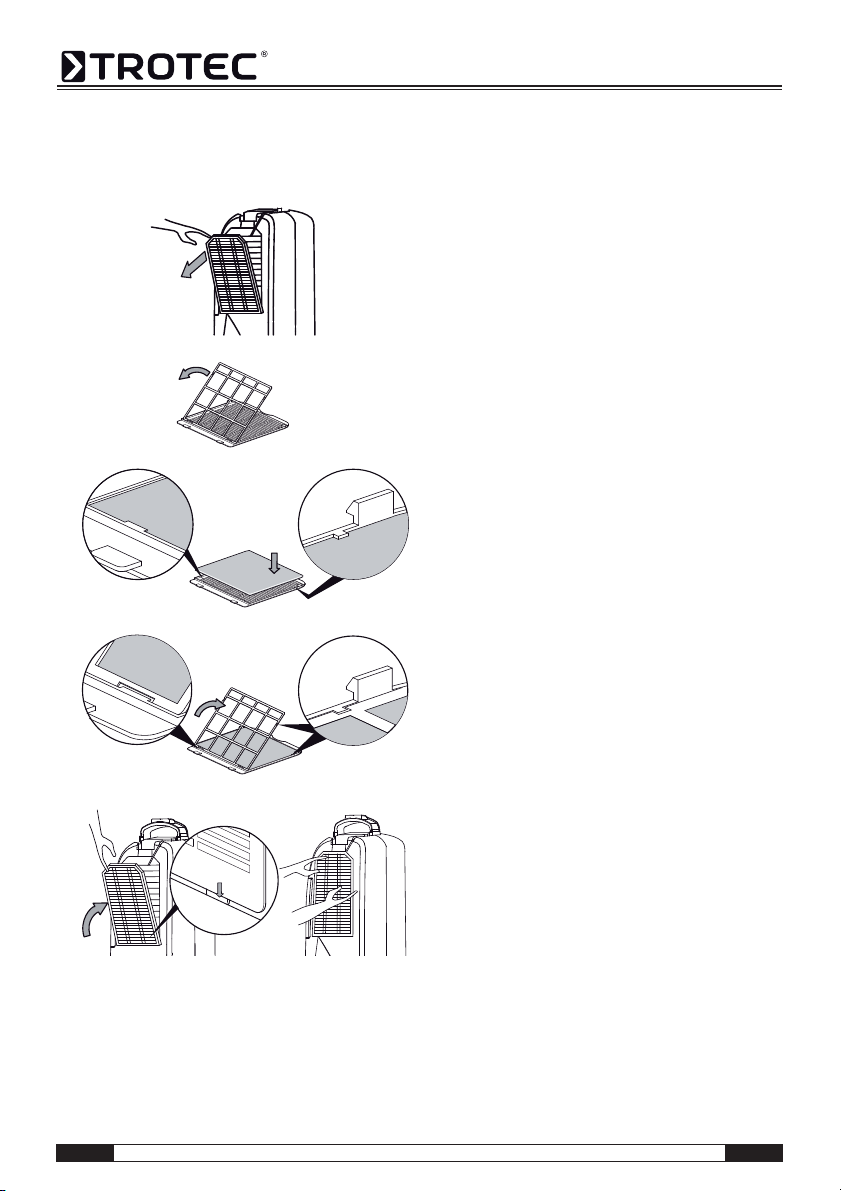

Luftfilter einsetzen
Hinweise zum Betrieb
• Öffnen Sie mindestens einen der drei Luftauslässe
(2, 3, 8). Andernfalls wird der Überhitzungsschutz
aktiviert und das Gerät ausgeschaltet.
• Drücken Sie nach einem Stromausfall den Netz-
schalter (11), um die Luftentfeuchtung erneut zu
starten.
• Schließen Sie nach dem Ausschalten des Gerätes
alle geöffneten Luftauslässe und Klappen.
Gerät einschalten
1. Vergewissern Sie sich, dass der Kondensatbehäl-
ter leer und richtig eingesetzt ist. Andernfalls
funktioniert das Gerät nicht!
2. Stecken Sie den Netzstecker in eine ordnungs-
gemäß abgesicherte Netzsteckdose.
3. Öffnen Sie den oberen Luftauslass (2) und/oder
den seitlichen Luftauslass (3). Bei Bedarf öffnen
Sie die einstellbare Luftauslassklappe (8).
4. Schalten Sie das Gerät am Netzschalter (11) ein.
5. Prüfen Sie, ob die Kontrolllampe
"Automatikbetrieb" (22) rot leuchtet. => Das
Gerät startet immer im "Automatikbetrieb"!
6. Prüfen Sie, ob die Kondensatbehälter-
Kontrollampe (17) erloschen ist.
7. Drücken Sie die Taste "MODE" (12) erneut, um
die gewünschte Betriebsart zu wählen. Die ent-
sprechende Kontrolllampe muss rot leuchten.
D.
E.
A.
B.
C.

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 8
Betriebsart "Automatikbetrieb"
In dieser Betriebsart wird die Luftentfeuchtung
automatisch geregelt. Bei einer relativen
Luftfeuchtigkeit von weniger als ca. 60 % schaltet das
eingebaute Hygrostat das Gerät aus. Der Ventilator
läuft weiter, sodass die Luftfeuchtigkeit im Raum
weiterhin gemessen und das Gerät bei Bedarf wieder
eingeschaltet wird.
Betriebsart "Permanentbetrieb"
Das Gerät entfeuchtet die Luft kontinuierlich und
unabhängig vom Feuchtegehalt. Durch Aktivieren des
Timers kann die Betriebszeit auf 2, 4 oder 8 Stunden
eingestellt werden. Nach Ablauf der gewählten Be-
triebszeit wird das Gerät ausgeschaltet.
Betriebsart "Kleidertrocknung"
In dieser Betriebsart werden Textilien (z. B. Kleidung,
Teppiche) schneller getrocknet. Zusätzlich dient diese
Betriebsart zum Trocknen von kleineren Ecken oder
Nischen mit z. B. abgestellten feuchten Schuhen.
Betriebsart "Luftreinigung"
In dieser Betriebsart wird die Raumluft umgewälzt,
um den Anteil von z. B. Flusen, Haaren und Staub in
der Raumluft zu verringern.
Einstellen der Betriebszeit
1. Drücken Sie die Taste "TIMER" (13), um die Be-
triebszeit des Gerätes einzustellen. Drücken Sie
die Taste wiederholt, bis die entsprechende Kon-
trolllampe der gewünschten Betriebszeit (2, 4,
oder 8 Stunden) leuchtet. Nach Ablauf der Be-
triebszeit wird das Gerät automatisch ausge-
schaltet.
2. Zum Ausschalten dieser Funktion drücken Sie die
Taste "TIMER" (13) wiederholt, bis alle Kon-
trolllampen "Betriebszeit" (18) erloschen sind.

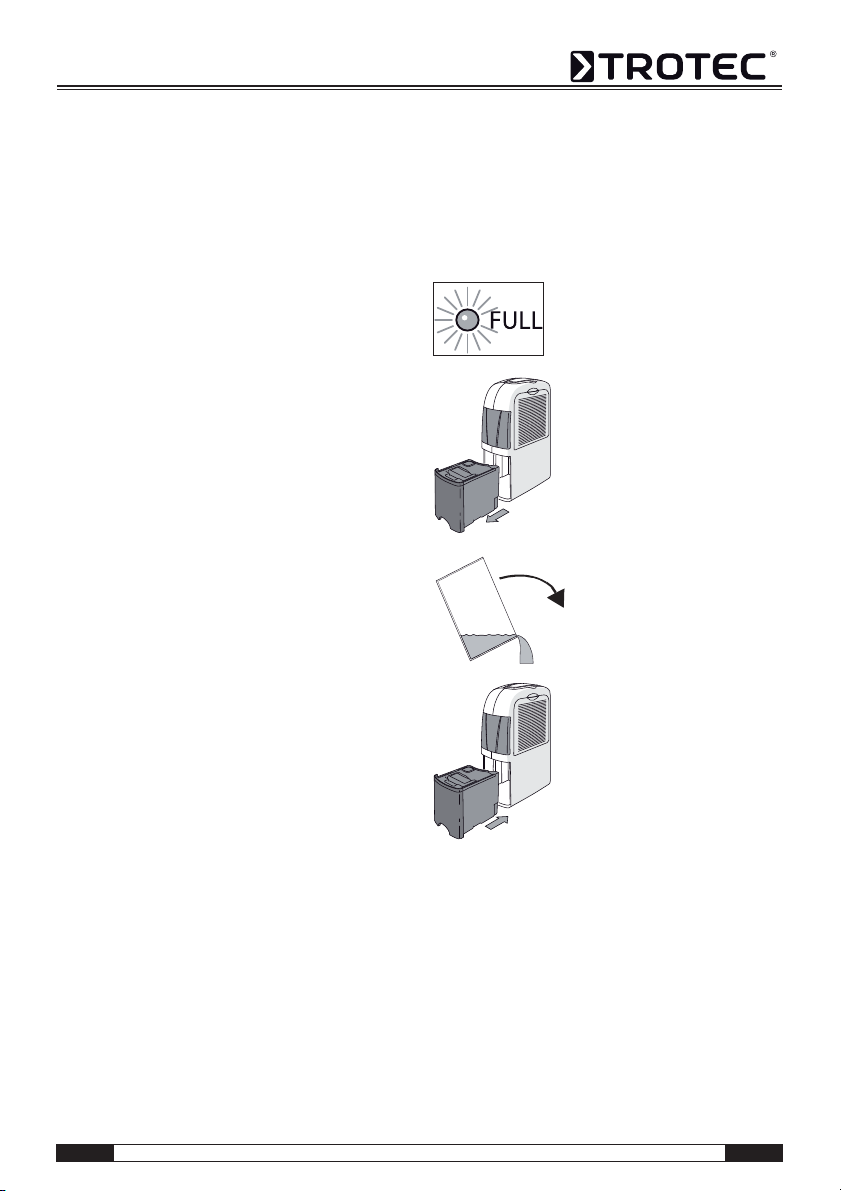

Leeren des Kondensatbehälters
Ist der max. Füllstand des Kondensatbehälters er-
reicht oder der Kondensatbehälter nicht richtig einge-
setzt, leuchtet die Kondensatbehälter-Kontrolllampe
(17) rot und ein sich wiederholender Signalton ertönt.
A.
C.
B.
D.

A - 9 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE

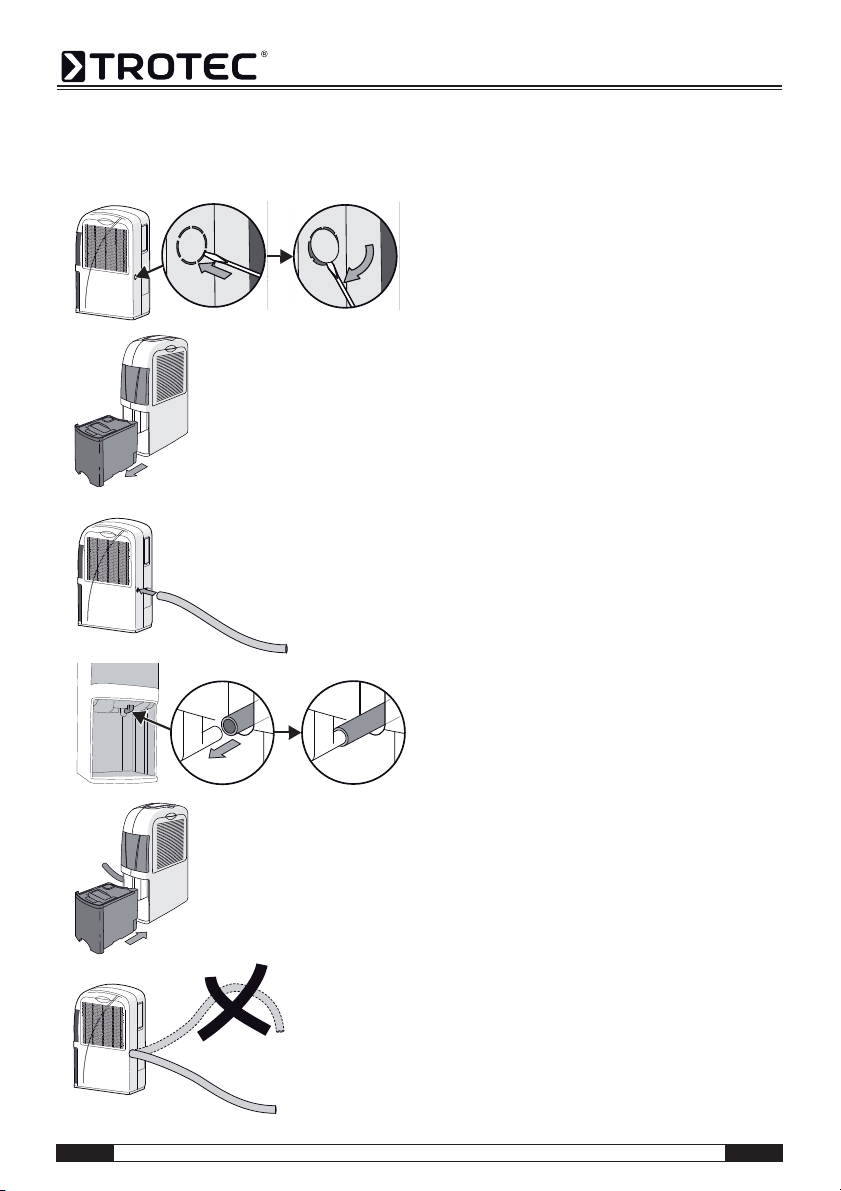

Betrieb mit Schlauch am
Kondensatanschluss
Außerbetriebnahme
1. Schalten Sie das Gerät am Netzschalter aus
(siehe Kapitel "Bedienelemente").
2. Berühren Sie den Netzstecker nicht mit feuchten
oder nassen Händen.
3. Ziehen Sie den Netzstecker aus der Netzsteck-
dose.
4. Entleeren Sie den Kondensatbehälter und wi-
schen Sie ihn mit einem sauberen Tuch trocken.
Achten Sie auf nachtropfendes Kondensat.
5. Reinigen Sie das Gerät und insbesondere den
Luftfilter gemäß Kapitel "Wartung".
6. Lagern Sie das Gerät gemäß Kapitel "Lagerung".
A.
B.
1/2 Zoll
C.
D.
E.

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 10
Das Gerät wurde während der Produktion mehrfach
auf einwandfreie Funktion geprüft. Sollten dennoch
Funktionsstörungen auftreten, so überprüfen Sie das
Gerät nach folgender Auflistung.
Das Gerät läuft nicht an:
• Überprüfen Sie den Netzanschluss
(230 V/1~/50 Hz).
• Überprüfen Sie den Netzstecker auf Beschä-
digungen.
• Lassen Sie eine elektrische Überprüfung von
einem Fachbetrieb für Kälte- und Klimatechnik
oder von TROTEC® durchführen.
Das Gerät läuft, aber keine Kondensatbildung:
• Überprüfen Sie den Kondensatbehälter auf rich-
tigen Sitz. Überprüfen Sie den Füllstand des
Kondensatbehälters, ggf. leeren Sie diesen. Die
Kondensatbehälter-Kontrolllampe darf nicht auf-
leuchten.
• Überprüfen Sie den Schwimmer im Kondensat-
behälter auf Verschmutzungen. Bei Bedarf
reinigen Sie Schwimmer und Kondensatbehälter.
Der Schwimmer muss beweglich sein.
• Kontrollieren Sie die Raumtemperatur. Der
Arbeitsbereich des Gerätes liegt zwischen 5 und
35 °C.
• Stellen Sie sicher, dass die relative Luftfeuch-
tigkeit den technischen Daten entspricht (min.
49 %).
• Überprüfen Sie die eingestellte Betriebsart. Diese
muss entsprechend der Luftfeuchtigkeit im Auf-
stellraum gewählt sein. Drücken Sie ggf. mehr-
mals die Taste "MODE" (12), bis der
"Automatikbetrieb" (22) gewählt ist.
• Überprüfen Sie die Luftfilter am seitlichen
Lufteinlass (4) und am hinteren Lufteinlass (10) auf
Verschmutzungen. Bei Bedarf reinigen bzw. wech-
seln Sie die Luftfilter (siehe Kapitel "Wartung").
• Überprüfen Sie den Kondensator von außen auf
Verschmutzungen (siehe Kapitel "Wartung"). Las-
sen Sie einen verschmutzten Kondensator von
einem Fachbetrieb für Kälte- und Klimatechnik
oder von TROTEC® reinigen.
Das Gerät ist laut bzw. vibriert, Kondensat läuft
aus:
• Kontrollieren Sie, ob das Gerät gerade und auf
einer ebenen Oberfläche steht.
Das Gerät wird sehr warm, ist laut bzw. verliert an
Leistung:
• Überprüfen Sie die Lufteinlässe und Luftfilter auf
Verschmutzungen. Entfernen Sie äußere Ver-
schmutzungen.
• Überprüfen Sie das Geräteinnere und insbesonde-
re den Ventilator, das Ventilatorgehäuse, den Ver-
dampfer und den Kondensator von außen auf
Verschmutzungen (siehe Kapitel "Wartung"). Las-
sen Sie ein verschmutztes Geräteinnere von einem
Fachbetrieb für Kälte- und Klimatechnik oder von
TROTEC® reinigen.
Ihr Gerät funktioniert nach den Überprüfungen
nicht einwandfrei?
Bringen Sie das Gerät zur Reparatur zu einem Fachbe-
trieb für Kälte- und Klimatechnik oder zu TROTEC®.
Fehler und Störungen

A - 11 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE
Wartungsintervalle
Wartungs- und Pflegeprotokoll
Gerätetyp: ........................................ Gerätenummer: ........................................
Wartung
Wartungs- und Pflegeintervall vor jeder Inbe-
triebnahme bei Bedarf
mindestens
alle 2
Wochen
mindestens
alle 4
Wochen
mindestens
alle 6
Monate
mindestens
Jährlich
Kondensatbehälter leeren X
Ansaug- und Ausblasöffnungen auf Verschmut-
zungen und Fremdkörper prüfen, ggf. reinigen X
Außenreinigung X X
Sichtprüfung des Geräteinneren auf Verschmut-
zungen XX
Ansauggitter und Luftfilter auf Verschmutzungen
und Fremdkörper prüfen, ggf. reinigen bzw. aus-
wechseln XX
Luftfilter auswechseln X
Auf Beschädigungen prüfen X
Befestigungsschrauben prüfen X X
Probelauf X
Wartungs-undPflegeintervall 12345678910111213141516
Ansaug- und Ausblasöffnungen auf Ver-
schmutzungen und Fremdkörper prüfen, ggf.
reinigen
Außenreinigung
Sichtprüfung des Geräteinneren auf Ver-
schmutzungen
Ansauggitter und Luftfilter auf Verschmut-
zungen und Fremdkörper prüfen, ggf. reinigen
bzw. auswechseln
Luftfilter auswechseln
Auf Beschädigungen prüfen
Befestigungsschrauben prüfen
Probelauf
Bemerkungen:
1. Datum: ...............................
Unterschrift:............................
2. Datum: ...............................
Unterschrift:............................
3. Datum: ...............................
Unterschrift:............................
4. Datum: ...............................
Unterschrift: ...........................
5. Datum: ...............................
Unterschrift:............................
6. Datum: ...............................
Unterschrift:............................
7. Datum: ...............................
Unterschrift:............................
8. Datum: ...............................
Unterschrift: ...........................
9. Datum: ...............................
Unterschrift:............................
10. Datum: .............................
Unterschrift:............................
11. Datum: .............................
Unterschrift:............................
12. Datum: .............................
Unterschrift: ...........................
13. Datum: .............................
Unterschrift:............................
14. Datum: .............................
Unterschrift:............................
15. Datum: .............................
Unterschrift:............................
16. Datum: .............................
Unterschrift: ...........................

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 12
Tätigkeiten vor Wartungsbeginn
1. Berühren Sie den Netzstecker nicht mit feuchten
oder nassen Händen.
2. Ziehen Sie vor allen Arbeiten den Netzstecker!
3. Entfernen Sie nicht den Schwimmer des Konden-
satbehälters.
Wartungstätigkeiten, die das Öffnen
des Gehäuses erfordern, dürfen nur
von Fachbetrieben für Kälte- und
Klimatechnik oder von TROTEC®
durchgeführt werden.

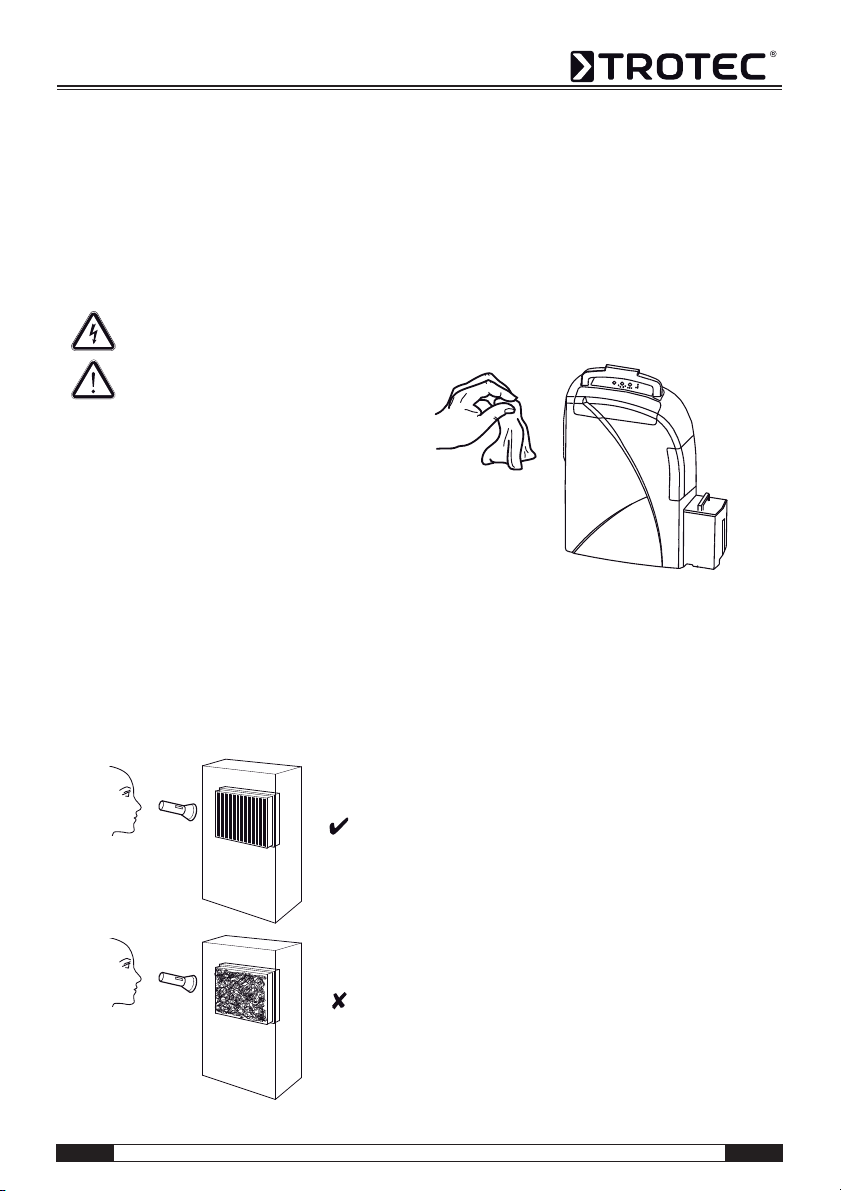

Sichtprüfung des Geräteinneren auf
Verschmutzungen
1. Entfernen Sie den Luftfilter (siehe Kapitel
"Reinigung der Lufteinlässe und des Luftfilters").
2. Leuchten Sie mit einer Taschenlampe in die Öff-
nungen des Gerätes.
3. Prüfen Sie das Geräteinnere auf Verschmut-
zungen.
4. Wenn Sie eine dichte Staubschicht erkennen, las-
sen Sie das Geräteinnere von einem Fachbetrieb
für Kälte- und Klimatechnik oder von TROTEC®
reinigen.
5. Setzen Sie den Luftfilter wieder ein.
Reinigung des Gehäuses und
Kondensatbehälters
1. Verwenden Sie zur Reinigung ein fusselfreies,
weiches Tuch.
2. Befeuchten Sie das Tuch mit klarem Wasser. Ver-
wenden Sie keine Sprays, Lösungsmittel, alko-
holhaltige Reiniger oder Scheuermittel zum
Befeuchten des Tuches.

A - 13 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE

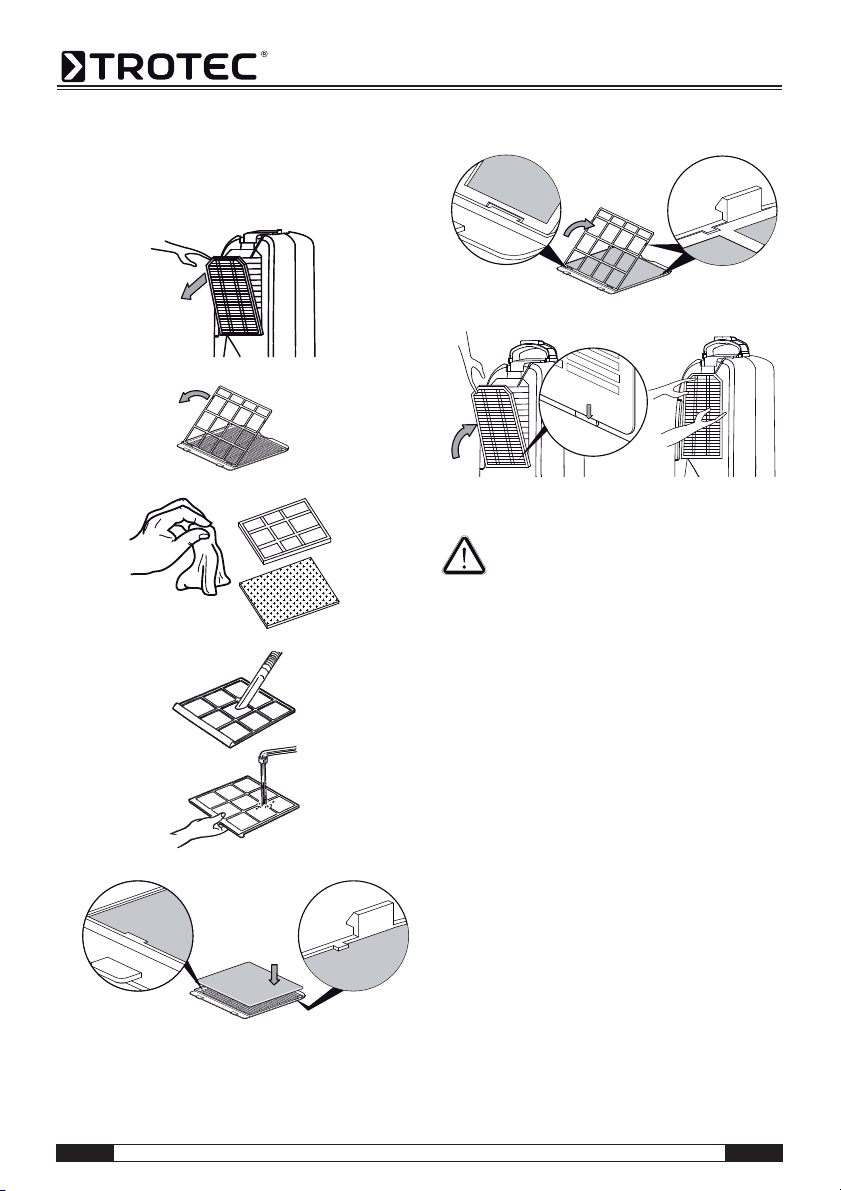

Reinigung der Lufteinlässe und des
Luftfilters
Hinterer Lufteinlass
Vorsicht!
Stellen Sie sicher, dass der Luftfilter we-
der abgenutzt noch beschädigt ist. Die
Ecken und Kanten des Luftfilters dürfen
nicht verformt und nicht abgerundet sein.
Vergewissern Sie sich vor dem Wieder-
einsetzen des Luftfilters, dass dieser
unbeschädigt und trocken ist!
Beachten Sie das Kapitel "Wartungsinter-
valle", um den Luftfilter rechtzeitig aus-
zuwechseln!
C.
D.
A.
B.
E.
F.

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 14
Seitlicher Lufteinlass Vorsicht!
Vergewissern Sie sich vor dem Wieder-
einsetzen des Luftfilters, dass dieser
unbeschädigt und trocken ist!
B.
C.
A.

A - 15 Bedienungsanleitung – Luftentfeuchter TTK 70 S DE

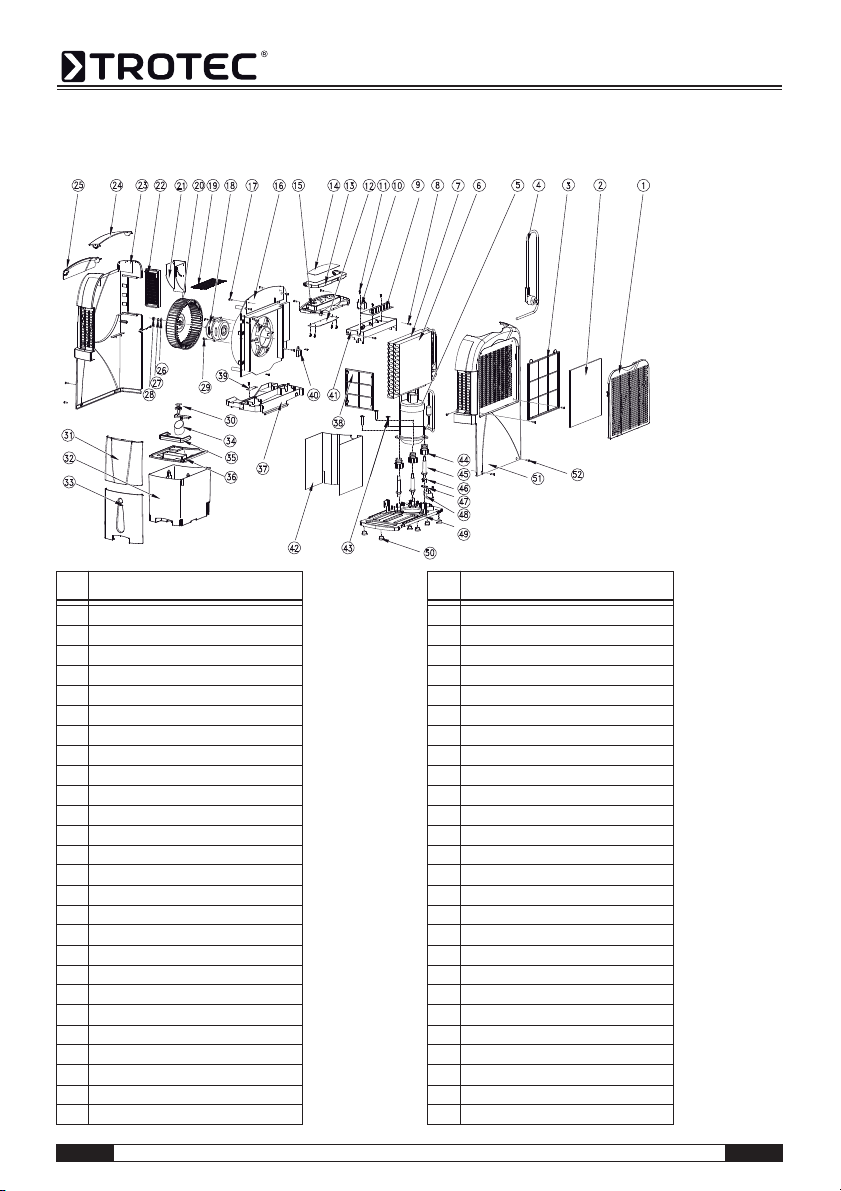

Ersatzteilübersicht und Ersatzteilliste
Hinweis!
Die Positionsnummern
der Ersatzteile unter-
scheiden sich von den
in der Bedienungs-
anleitung verwendeten
Positionsnummern der
Bauteile.
Nr. Ersatzteil
1 air inlet panel (side)
2 filter
3 air inlet grid (side)
4 power cable
5 compressor
6evaporator
7 condenser
8nut
9PCB
10 motor capacitor
11 right part of case
12 control board
13 carry handle
14 control panel
15 top cover
16 fan case
17 nut
18 motor
19 metal grid
20 fan
21 side air outlet flap of case
22 side air outlet vent grid
23 right part of case
24 upper air outlet panel
25 right air outlet panel
26 cushion
Nr. Ersatzteil
27 spring cushion
28 nut
29 screw
30 alnico
31 front air inlet panel
32 condensation tank
33 condensation tank panel
34 float
35 condensation tank handle
36 condensation tank cover
37 condensation tray
38 front air inlet filter
39 water level sensor
40 humidity sensor
41 electrical box
42 base frame
43 nut
44 rubber cushion for compressor
45 pump feet bolt
46 nut
47 press board for power cable
48 compressor capacitor
49 base
50 feet cushion
51 left part of case
52 nut

DE Bedienungsanleitung – Luftentfeuchter TTK 70 S A - 16
Elektronische Geräte gehören nicht in
den Hausmüll, sondern müssen in der
Europäischen Union – gemäß Richtlinie
2002/96/EG DES EUROPÄISCHEN PAR-
LAMENTS UND DES RATES vom 27. Januar 2003 über
Elektro- und Elektronik-Altgeräte – einer fachge-
rechten Entsorgung zugeführt werden. Bitte entsor-
gen Sie dieses Gerät am Ende seiner Verwendung
entsprechend der geltenden gesetzlichen Be-
stimmungen.
Das Gerät wird mit einem umweltfreundlichen und
ozonneutralen Kältemittel betrieben (siehe Kapitel
"Technische Daten"). Entsorgen Sie das im Gerät
befindliche Kältemittel/Öl-Gemisch sachgerecht ent-
sprechend der nationalen Gesetzgebung.
im Sinne der EG-Richtlinie Niederspannung 2006/95/
EG, Anhang III Abschnitt B und der EG-Richtlinie 2004/
108/EG über die elektromagnetische Verträglichkeit.
Hiermit erklären wir, dass der Luftentfeuchter
TTK 70 S in Übereinstimmung mit den genannten EG-
Richtlinien entwickelt, konstruiert und gefertigt
wurde.
Angewandte harmonisierte Normen:
IEC 60335-1:2001/A2:2006
IEC 60335-2-40:2002/A1:2005
IEC 62233:2005
Hersteller:
Trotec GmbH & Co. KG Telefon: [phone]
Grebbener Straße 7 Fax: [phone]
D-52525 Heinsberg E-Mail: inf[email protected]
Heinsberg, den 19.04.2012
Geschäftsführer: Detlef von der Lieck
Entsorgung
Konformitätserklärung

B - 1 Operating manual – Dehumidifier TTK 70 S EN
Notes regarding the operating manual ............ B - 01
Information about the device .......................... B - 02
Safety............................................................. B - 04
Transport......................................................... B - 05
Operation ........................................................ B - 05
Errors and faults..............................................B - 10
Maintenance................................................... B - 11
Disposal ......................................................... B - 16
Declaration of conformity................................. B - 16
Symbols
Hazardous electric current!
Warns about hazards from electric cur-
rent which can lead to injuries or even
death.
Danger!
Warns of a hazard which can lead to per-
sonal injury.
Caution!
Warns of a hazard which can lead to
damage to property.
Legal notice
This release replaces all previous releases. No part of
this publication may be reproduced without written
permission. The same applies for electronically pro-
cessing, duplicating or spreading the publication.
Subject to technical changes. All rights reserved.
Trademarks are used without guarantee that they may
be used freely and primarily following the spelling of
the manufacturer. The product names used are regis-
tered and should be treated appropriately. The deli-
vered product may vary from product images. This
document was produced with all due care. We accept
no liability whatsoever for mistakes or omissions.
©TROTEC
®
Warranty
The warranty is for 12 months. Damages caused by
incorrect use by untrained people or commissioning
by unauthorised people are excluded from the war-
ranty.
The device complies with the fundamental health and
safety requirements of the applicable EU regulations
and was tested at the factory for perfect functionality
multiple times. However, if faults in the functionality
occur and cannot be remedied with the information in
the chapter "Error and faults", please get in touch with
your dealer or distributor. When making a warranty
claim, supply the device number (see nameplate). The
invoice acts as warranty certificate. When manufactu-
rer's instructions or legal regulations have not been
followed, or after unauthorised changes to the device
are made, the manufacturer is not responsible for the
resulting damages. Changes to the device or unautho-
rised replacement of individual parts can drastically
impact the electrical safety of this product and leads
to the forfeit of the warranty. Liability does not extend
to damages to people or property caused by the de-
vice being used other than as described in the instruc-
tions in this operating manual. Subject to changes to
technical design and model changes as part of con-
stant development and product improvement without
prior notice.
No liability is accepted for damages resulting from im-
proper use. In such cases, entitlements to a warranty
are also forfeited.
The current version of the operating manual can be
found at: www.trotec.de
Table of contents
Notes regarding the operating manual

EN Operating manual – Dehumidifier TTK 70 S B - 2
Description of the device
This device uses the principle of condensation to au-
tomatically dehumidify rooms.
The fan sucks damp room air through the rear air
inlet (10), via the air filter (7) and the side air inlet (4),
the evaporator and the condenser located behind it.
The air is cooled at the cold evaporator until it is below
the dew point. Water vapour contained in the room air
precipitates on the evaporator fins as either
condensation or frost. The dehumidified, cooled air is
rewarmed at the condenser and blown out at a tem-
perature of approx. 5 °C above room temperature.
The drier air which is prepared in this way mixes with
the air in the room. The humidity in the room where
the device is positioned is reduced as air constantly
circulates through the device. Depending on the air
temperature and the relative humidity, the condensed
water either drops continuously or only during the
defrost phase into the condensation tray and through
the integrated drain nozzle into the condensation
tank (5) below. This is fitted with a float to measure
the fill level.
The device has a control panel (6) for operating and
controlling the functions. Once the maximum fill level
of the condensation tank (5) is reached, the condensa-
tion tank indicator light ("FULL") on the control
panel (6) is lit. The device switches off. The condensa-
tion tank indicator light only goes out again once the
emptied condensation tank (5) is reinserted.
The condensed water can be diverted by attaching a
hose at the condensation plug (23).
The device is not suitable for keeping the relative
humidity at a very low level (below 50 %). It provides
additional assistance for drying wet washing or clo-
thing in living or working spaces. Because of the heat
radiation which is tied up in operation, the room tem-
perature can rise by approx. 1-4 °C.
Device depiction
Information about the device
No. Operating element
1 carry handle
2 air outlet (top)
3 air outlet (side)
4 air inlet (side)
5 condensation tank
6 control panel
7 air filter
8 adjustable air outlet flap (side)
9 power cable
10 air inlet (rear)
23 cover for attaching a hose to the condensation plug
6
1
5
2
9
10
7
3
4
8
23

B - 3 Operating manual – Dehumidifier TTK 70 S EN
Technical data
Circuit diagram
Parameters Values
Model TTK 70 S
Dehumidifying capacity, max. 24 l / 24 h
Operating temperature 5-35 °C
Working range for relative humidity 49-100 %
Volume of airflow, max. 150 m³/h
Electric connection 230 V / 50 Hz
Power consumption, max. 400 W
Fuse (home) 10 A
Condensation tank 4 l
Refrigerant R134a
Amount of refrigerant 170 g
Weight 12.4 kg
Dimensions (HxDxW) 582 x 378 x 185 mm
Minimum distance from walls of other objects A: Above: 30 cm
B: Behind: 20 cm
C: Side: 20 cm
D: Front: 10 cm
Sound pressure level LpA (1 m; complies with DIN 45635-01-KL3) 48 dB(A)
