U-Line H-2272 User manual

PAGE 1 OF 9 0721 IH-2272
1-800-295-5510
uline.com

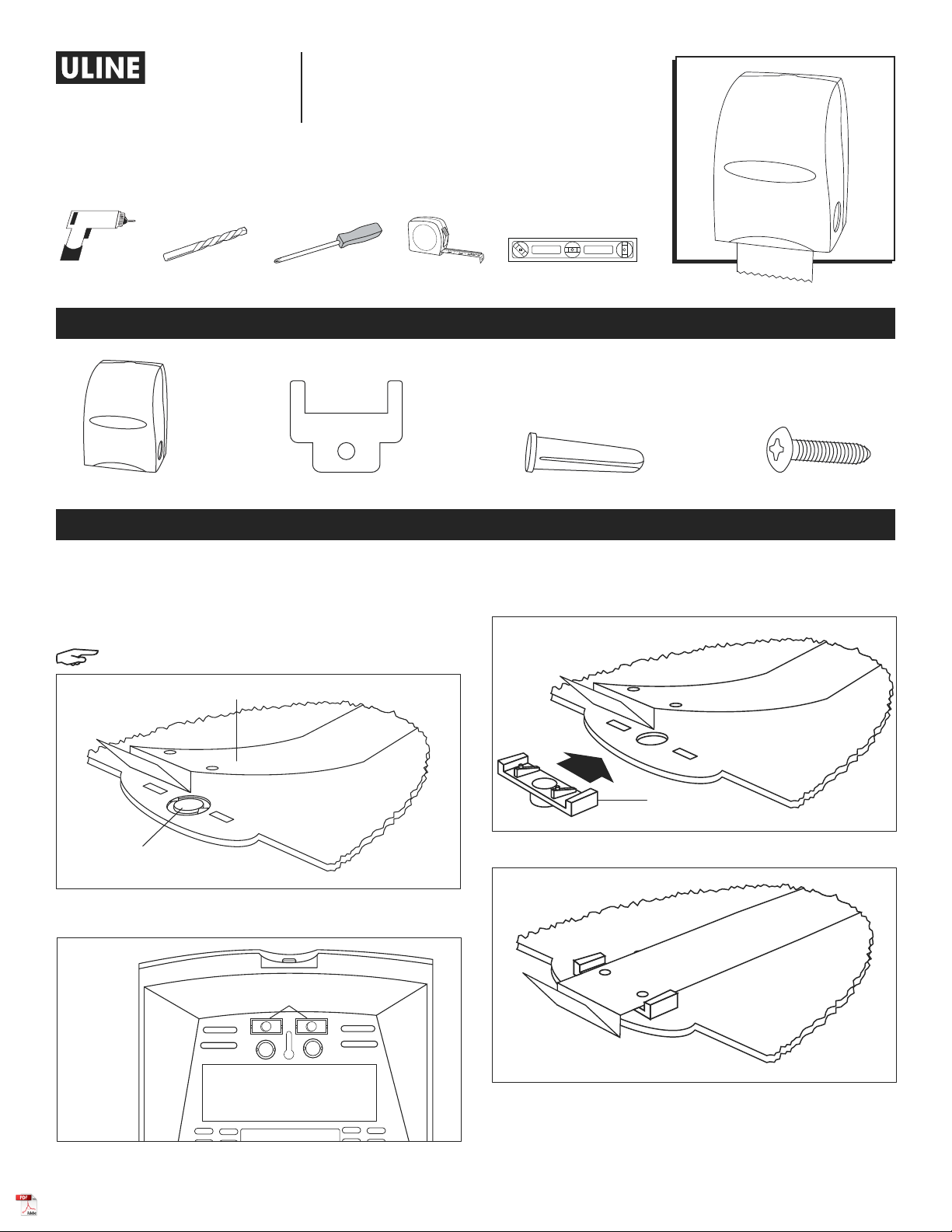

H-2272
8" HANDS-FREE
TOWEL DISPENSER
USING THE PUSH BUTTON LOCK FEATURE
1. Open dispenser and raise end of lock spring just
enough to pop out the gray decorative hole plug.
(See Figure 1)
NOTE: Do not overstress the lock spring.
2. Remove push button from back of dispenser.
(See Figure 2)
3. Slide push button under lock spring at the top of the
dispenser and insert button through hole in door.
(See Figure 3)
4. Release lock spring and close dispenser. (See Figure 4)
OPTIONAL PUSH BUTTON LOCK INSTALLATION
PARTS
Dispenser x 1 Wall Anchor x 4 Screw x 4Dispenser Key x 1
Figure 3
Figure 4
Figure 2
Push Buttons
Figure 1
Push Button
Lock Spring
Decorative
Hole Plug
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
TOOLS NEEDED
Level
Tape Measure1/4" Drill BitElectric Drill Phillips Screwdriver

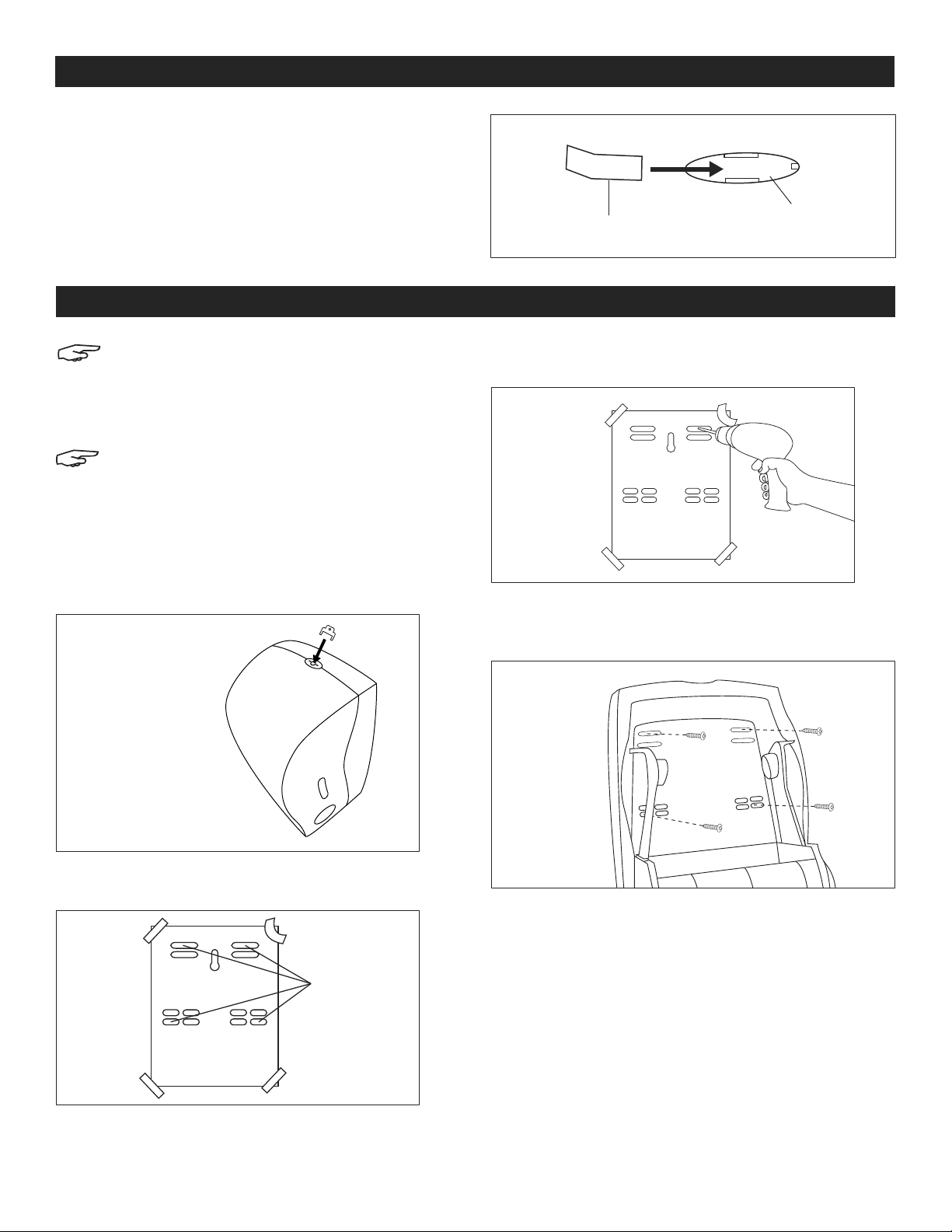

PAGE 2 OF 9 0721 IH-2272
MOUNTING
NOTE: Recommended mounting height is 52"
from the floor to the bottom of the dispenser.
If using template, recommended mounting
height is 52" from floor to bottom edge shown
on template. (See Figure 8)
NOTE: Ensure that proper mounting hardware
is used for appropriate wall composition as
enclosed hardware may not be compatible
with your wall surface.
1. Insert the key into the lock opening on the top of
dispenser and push until cover pops open. If push
button is installed, gently push the button until the
cover opens. (See Figure 6)
2. Tape mounting template to wall at desired height
and ensure that template is level. (See Figure 7)
3. Pre-drill mounting holes if necessary and remove
template. Insert wall anchors if necessary. (See Figure 8)
4. Position dispenser over holes or markings on wall and
insert screws through holes in dispenser and tighten.
(See Figure 9)
Figure 6
Figure 8
Figure 7
Recommended
Mounting
Locations
Figure 9
DECORATOR STRIP INSTALLATION
1. Open cover to expose inside of decorator strip
window.
2. Slide decorator strip into place, making sure the
decorator strip is held by the plastic guides.
(See Figure 5)
3. Close cover firmly and lock.
Figure 5
Decorator Strip Decorator Strip
Window

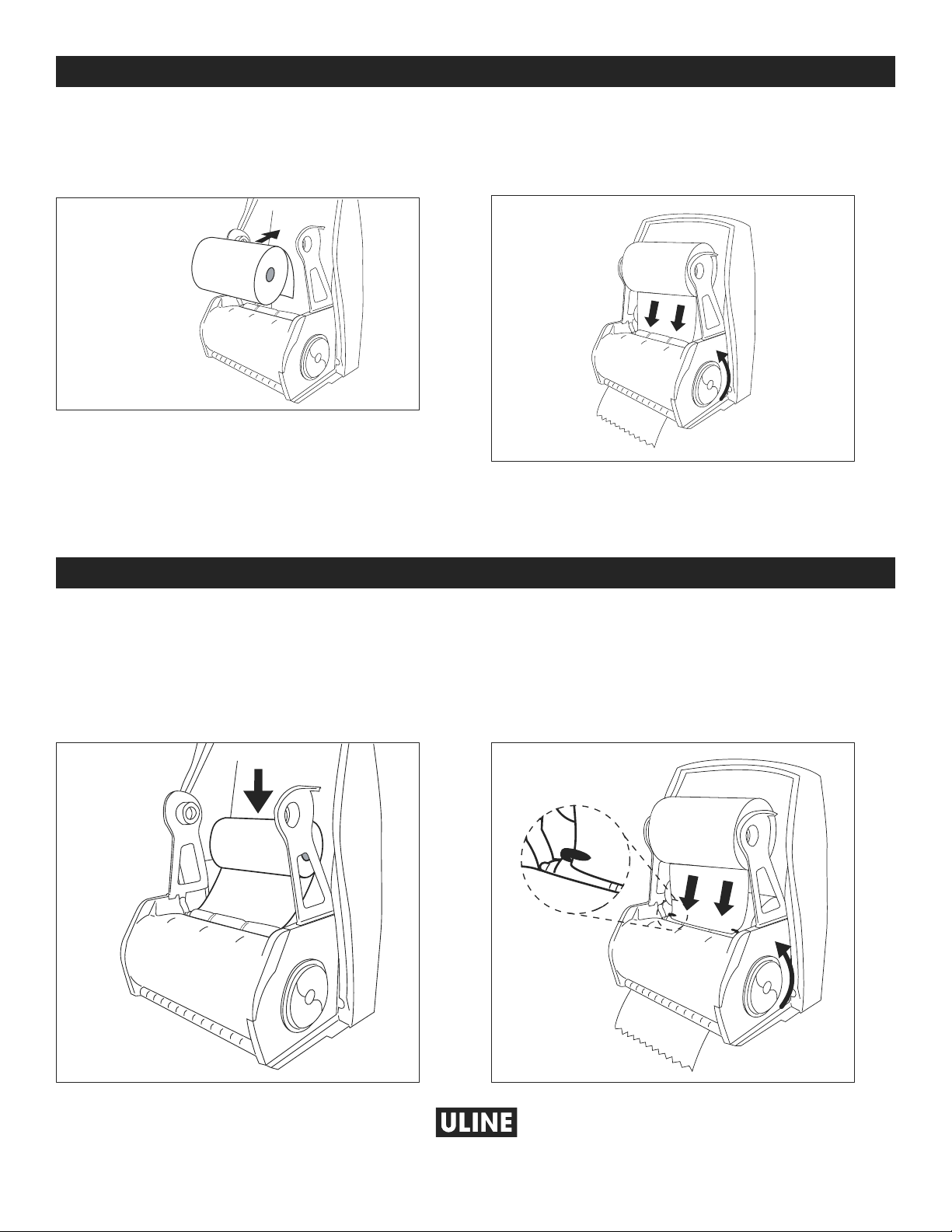

PAGE 3 OF 9 0721 IH-2272
1. With the dispenser open, pull the roll holder arm to
the side and place the new roll on the hubs. Ensure
the roll is installed with the paper feeding from
beneath the roll. (See Figure 10)
2. Thread the sheet into the dispenser mechanism
by placing the tail under the white stationary roll
holder shaft. At the same time, rotate the feed knob
located on the side of the dispenser. (See Figure 11)
3. Once the sheet is threaded around the drum and
protrudes from the dispenser opening, close the
dispenser door firmly and begin dispensing.
LOADING
Figure 11
STUB ROLL LOADING
1. To utilize the stub roll feature of this unit, open the
front cover with the push button or key. (See Figure 6)
2. Without unthreading the paper, remove the stub roll
from the roll holder hubs and place down in the stub
roll tray in the back of the dispenser.
(See Figure 12)
3. Load a new roll onto the roll holder hubs, making
sure the paper is feeding from beneath the roll.
4. Place the corners from the tail of the new roll
under the two blue clips located on the top of
the stationary roll shaft. Close cover and begin
dispensing. (See Figure 13)
Figure 12 Figure 13
Figure 10
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0721 IH-2272
800-295-5510
uline.mx
H-2272
20.3 CM (8")
DESPACHADOR DE
TOALLAS MANOS LIBRES
INSTALACIÓN DEL BOTÓN PULSADOR DE BLOQUEO
PARA USAR LA FUNCIÓN DE BLOQUEO
DEL BOTÓN PULSADOR
1. Abra el despachador y levante el extremo del resorte de
bloqueo lo suficiente como para que se asome el tapón
gris decorativo para orificio. (Vea Diagrama 1)
NOTA: No ejerza demasiada presión sobre el resorte
de bloqueo.
2. Quite el botón pulsador de la parte posterior del
despachador. (Vea Diagrama 2)
3. Deslice el botón pulsador por debajo del resorte de
bloqueo en la parte superior del despachador e inserte el
botón a través del orificio de la puerta. (Vea Diagrama 3)
4. Libere el resorte de presión y cierre el despachador.
(Vea Diagrama 4)
PARTES
1 Despachador 4 Taquetes 4 Tornillos1 Llave de Despachador
HERRAMIENTAS NECESARIAS
Taladro Broca Desarmador
de Cruz
NivelCinta
de Medir
Diagrama 4
Botón Pulsador
Diagrama 1 Resorte de Bloqueo
Tapón Decorativo
para Orificio.
Diagrama 2
Botón Pulsador
Diagrama 3

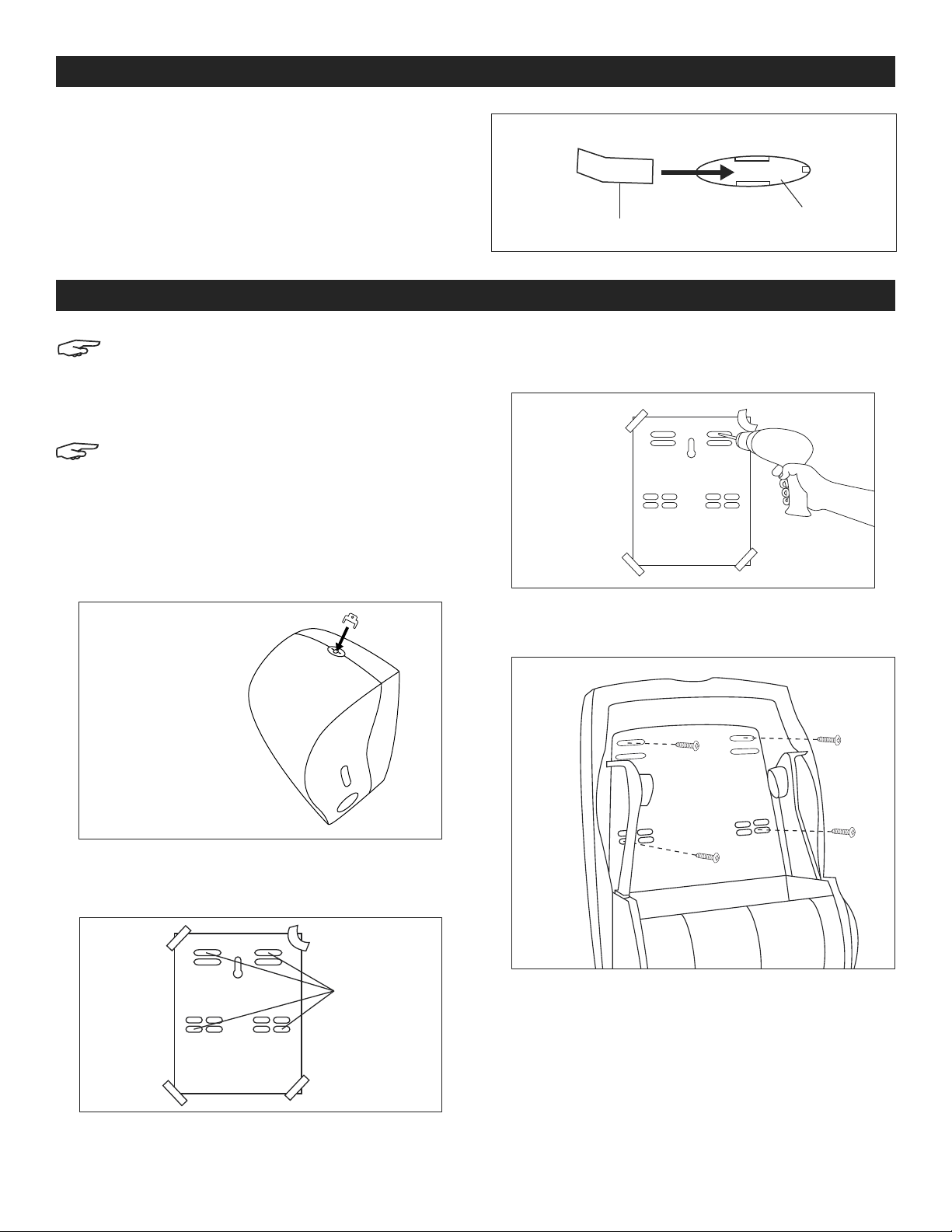

PAGE 5 OF 9 0721 IH-2272
INSTALACIÓN
NOTA: La altura de instalación recomendada es de
1.32 m (52") desde el suelo hasta la parte inferior
del despachador. Si se usa una plantilla, la altura
de instalación recomendada es de 1.32 m (52")
desde el suelo hasta el borde inferior mostrado en
la plantilla. (Vea Diagrama 8)
NOTA: Asegúrese de utilizar herrajes de instalación
adecuados para la composición de pared apropiada
dado que los herrajes que se incluyen podrían no ser
compatibles con la superficie de su pared.
1. Inserte la llave en la cerradura ubicada en la parte
superior del despachador y presione hasta que la
cubierta se abra. Si ha instalado el botón pulsador,
presiónelo ligeramente hasta que se abra la cubierta.
(Vea Diagrama 6)
2. Pegue la plantilla de montaje a la pared a la altura
deseada y asegúrese de que la plantilla está nivelada.
(Vea Diagrama 7)
3. En caso de ser necesario, taladre antes los orificios de
instalación y retire la plantilla. Inserte unos taquetes si es
preciso. (Vea Diagrama 8)
4. Coloque el despachador sobre los orificios o las marcas
de la pared e inserte los tornillos a través de los orificios del
despachador y ajuste. (Vea Diagrama 9)
Diagrama 6
Diagrama 8
Diagrama 7
Ubicaciones
de Instalación
Recomendadas
Diagrama 9
INSTALACIÓN DE LA TIRA DECORATIVA
1. Abra la cubierta para dejar a la vista la parte interior de
la ventana para la tira decorativa.
2. Deslice la tira decorativa hasta colocarla en posición,
asegurándose de que quede sujeta por las guías de
plástico. (Vea Diagrama 5)
3. Cierre la cubierta con firmeza y asegúrela.
Tira Decorativa Ventana para la Tira
Decorativa
Diagrama 5

PAGE 6 OF 9 0721 IH-2272
CARGA DEL ROLLO AUXILIAR
1. Para usar la función de rollo auxiliar de esta unidad, abra
la cubierta frontal con el botón pulsador o la llave.
(Vea Diagrama 6)
2. Sin desenroscar el papel, retire el rollo auxiliar de los
brazos de soporte y colóquelo en la bandeja del rollo
auxiliar en la parte posterior del despachador.
(Vea Diagrama 12)
3. Coloque un rollo nuevo en los brazos de soporte,
asegurándose que el papel salga por debajo del rollo.
4. Coloque las esquinas de la cola del nuevo rollo por
debajo de los dos clips azules ubicados en la parte
superior del eje del rollo fijo. Cierre la cubierta y
comience a suministrar. (Vea Diagrama 13)
1. Con el despachador abierto, coloque a un lado el brazo
sujetador del rollo y coloque el rollo nuevo nuevo en los
brazos de soporte. Asegúrese que el rollo esté instalado
con el papel saliendo por debajo del rollo.
(Vea Diagrama 10)
2. Introduzca la hoja en el mecanismo del despachador
colocando la cola bajo del eje del soporte del rollo
fijo de color blanco. Al mismo tiempo, gire la perilla de
alimentación ubicada en el lado del despachador.
(Vea Diagrama 11)
3. Una vez que la hoja esté colocada alrededor del tambor
y se asome por la abertura del despachador, cierre
la puerta del despachador con firmeza y comience a
suministrar.
PARA CARGAR
Diagrama 10 Diagrama 11
Diagrama 12 Diagrama 13
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0721 IH-2272
1-800-295-5510
uline.ca
H-2272
Distributeur De Serviettes
Mains Libres De 20,3Cm (8Po)
INSTALLATION DU DISPOSITIF DE BLOCAGE DU BOUTON-POUSSOIR FACULTATIF
POUR UTILISER LE DISPOSITIF DE BLOQUAGE DU
BOUTON-POUSSOIR
1. Ouvrez le distributeur et soulevez l'extrémité du ressort
de bloqueur suffisamment pour faire sortir le cache-trou
décoratif gris. (Voir Figure 1)
REMARQUE: Ne forcez pas trop sur le ressort de
bloqueur.
2. Retirez le bouton-poussoir de l'arrière du distributeur.
(Voir Figure 2)
3. Faites glisser le bouton-poussoir sous le ressort de
bloqueur situé sur la partie supérieure du distributeur et
insérez le bouton dans le trou de la porte. (Voir Figure 3)
4. Relâchez le ressort de bloqueur et fermez le distributeur.
(Voir Figure4)
PIÈCES
Distributeur x 1 Dispositif d'ancrage x 4 Vis x 4Clé de distributeur x 1
OUTILS REQUIS
Perceuse Mèche
de perceuse
Tournevis
cruciforme
Niveau à
bulles
Ruban à
mesurer
Figure 4
Bouton-poussoir
Figure 1 Ressort de bloqueur
Cache-trou
décoratif
Figure 2
Bouton-poussoir
Figure 3

PAGE 8 OF 9 0721 IH-2272
INSTRUCTIONS DE MONTAGE
REMARQUE: La hauteur d'installation recommandée
est de 1,3m (52po) du plancher au bas du
distributeur. Si vous utilisez un gabarit, la hauteur
de montage recommandée est de 1,3m (52po)
du plancher au rebord inférieur, tel qu'illustré sur le
gabarit. (Voir Figure8)
REMARQUE: Veillez à utiliser un matériel
d'installation adéquat adapté à votre mur. Le
matériel d'installation fourni pourrait ne pas être
compatible avec la surface de votre mur.
1. Insérez la clé dans la serrure en haut du distributeur et
poussez jusqu'à ce que le couvercle s'ouvre. Si le bouton-
poussoir est installé, poussez délicatement le bouton
jusqu'à ce que le couvercle s'ouvre. (Voir Figure6)
2. Collez le gabarit d'installation au mur avec du ruban
adhésif à la hauteur souhaitée et en veillant à ce qu'il soit
de niveau. (Voir Figure7)
3. Prépercez des trous de montage si nécessaire et retirez
le gabarit. Insérez les dispositifs d'ancrage si nécessaire.
(Voir Figure 8)
4. Placez le distributeur sur les trous ou les marques au mur,
puis insérez les vis dans les trous du distributeur et vissez.
(Voir Figure9)
Figure6
Figure8
Figure7
Emplacements
d'installation
recommandés
Figure9
INSTALLATION DE LA BANDE DÉCORATIVE
1. Ouvrez le couvercle pour exposer l'intérieur de la fenêtre
pour bande décorative.
2. Faites glisser la bande décorative en place en veillant à
ce qu'elle soit retenue par les guides en plastique.
(Voir Figure5)
3. Fermez solidement le couvercle et verrouillez-le.
Bande décorative Fenêtre pour bande
décorative
Figure5

PAGE 9 OF 9 0721 IH-2272

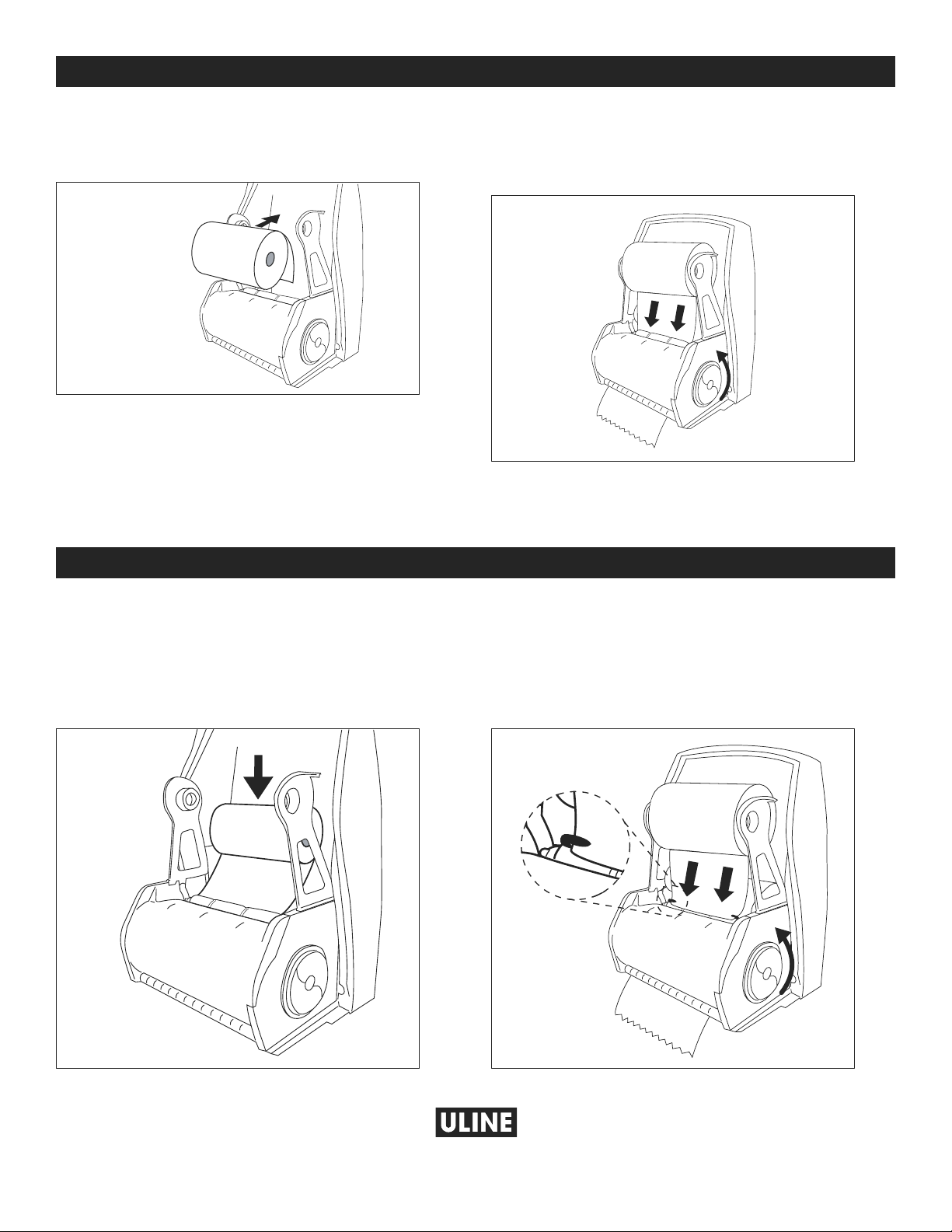

INSTRUCTIONS DE CHARGEMENT DU ROULEAU AUXILIAIRE
1. Pour utiliser le rouleau auxiliaire de cette unité, ouvrez le
couvercle avant à l'aide du bouton-poussoir ou de la clé.
(Voir Figure6)
2. Sans dérouler le papier, retirez le rouleau auxiliaire des
moyeux du support de rouleau et placez-le sur le plateau
auxiliaire à l'arrière du distributeur.
(Voir Figure12)
3. Posez un nouveau rouleau sur les moyeux de supports de
rouleau en veillant à ce que le papier se déroule par le
dessous.
4. Placez les coins de la queue du nouveau rouleau
sous les deux pinces bleues situées en haut de l'arbre
d'alimentation fixe. Fermez le couvercle et amorcez la
distribution. (Voir Figure13)
1. Le distributeur ouvert, tirez le bras du support de rouleau
sur le côté et placez le nouveau rouleau sur les moyeux.
Veillez à ce que le rouleau soit installé avec le papier se
déroulant par le dessous. (Voir Figure10)
2. Enfilez la feuille dans le mécanisme du distributeur en
plaçant la queue sous l'arbre d'alimentation blanc fixe du
support de rouleau. En même temps, tournez le bouton
d'alimentation situé sur le côté du distributeur.
(Voir Figure11)
3. Une fois que la feuille est insérée autour du tambour et
dépasse de l'ouverture du distributeur, fermez la porte du
distributeur solidement et amorcez la distribution.
Figure 12 Figure 13
INSTRUCTIONS DE CHARGEMENT
Figure 11
Figure 10
1
-800-295-551
0
uline.ca
