U-Line DOWNTOWN H-11107 User manual

PAGE 1 OF 23 1223 IH-10089
H -10 089, H -11107
DOWNTOWN COLLECTION
ADJUSTABLE HEIGHT L-DESK
1-800-295-5510
uline.com
DOWNTOWN COLLECTION
ADJUSTABLE HEIGHT L-DESK

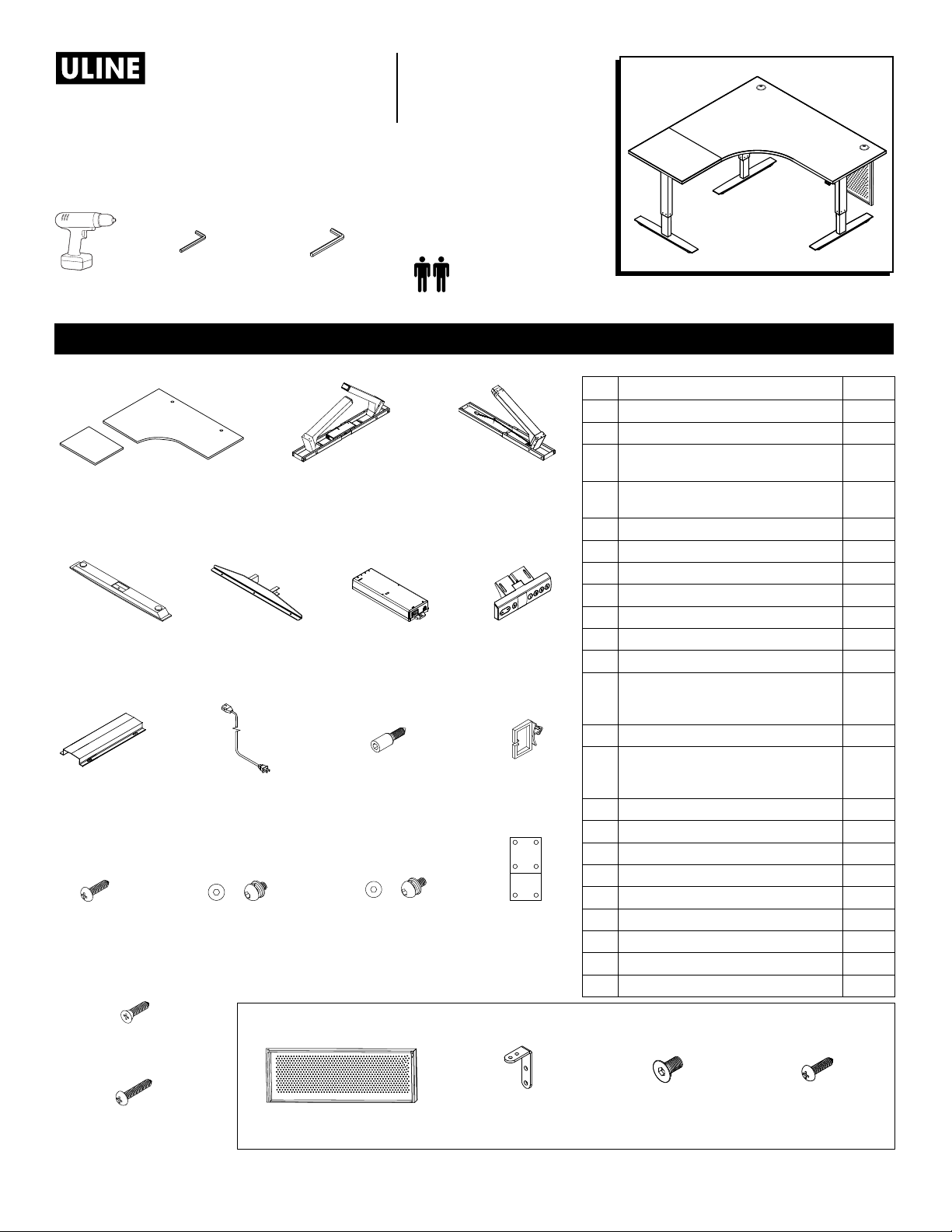

TOOLS NEEDED
4 mm Hex Wrench
(Included)
5 mm Hex Wrench
(Included)
PARTS
#DESCRIPTION QTY.
1Desktop 1
2 Return Top 1
3Adjustable Table Frame with
Lifting Columns 1
4Adjustable Return Frame with
Lifting Column 1
5Foot with Leveling Glides 3
6 Top Support Bracket 3
7 Control Box 1
8Programmable Handset 1
9 Cable Management Tray 3
10 Power Cord 1
11 M6 x 33 mm Machine Screw 6
12 M6 x 15 mm Machine Screw with
Lock Washer and Flat Washer 24
13 M5 x 20 mm Wood Screw 19
14 M6 x 12 mm Machine Screw with
Lock Washer and Flat Washer 2
15 Wire Clip 2
16 4 mm Hex Wrench 1
17 5 mm Hex Wrench 1
18 M4 x 20 mm Wood Screw 12
19 Mounting Plate 2
20 Metal Modesty Panel 1
21 Modesty Panel Bracket 2
22 M6 x 12 mm Machine Screw 4
23 M5 x 45 mm Wood Screw 2
Programmable
Handset x 1
Cable
Management
Tray x 3
Power Cord x 1 M6 x 33 mm
Machine Screw x 6
Top Support
Bracket x 3
Control Box x 1
Desktop x 1 Adjustable Table Frame
with Lifting Columns x 1
Foot with Leveling
Glides x 3
Wire Clip x 2
Mounting
Plate x 2
M5 x 20 mm
Wood Screw x 15
Adjustable Return Frame
with Lifting Column x 1
M6 x 15 mm Machine
Screw with Lock
Washer and Flat
Washer x 24
M6 x 12 mm Machine
Screw with Lock
Washer and Flat
Washer x 2
Two Person Assembly
Recommended
Return Top x 1
Drill
M4 x 20 mm
Wood Screw x 12
M5 x 45 mm
Wood Screw x 2
M6 x 12 mm
Machine Screw x 4
Modesty Panel
Bracket x 2
Metal Modesty Panel x 1
M5 x 20 mm
Wood Screw x 4
MODESTY PANEL HARDWARE
Para Español, vea páginas 8-15.
Pour le français, consulter les pages 16-23.

PAGE 2 OF 23 1223 IH-10089

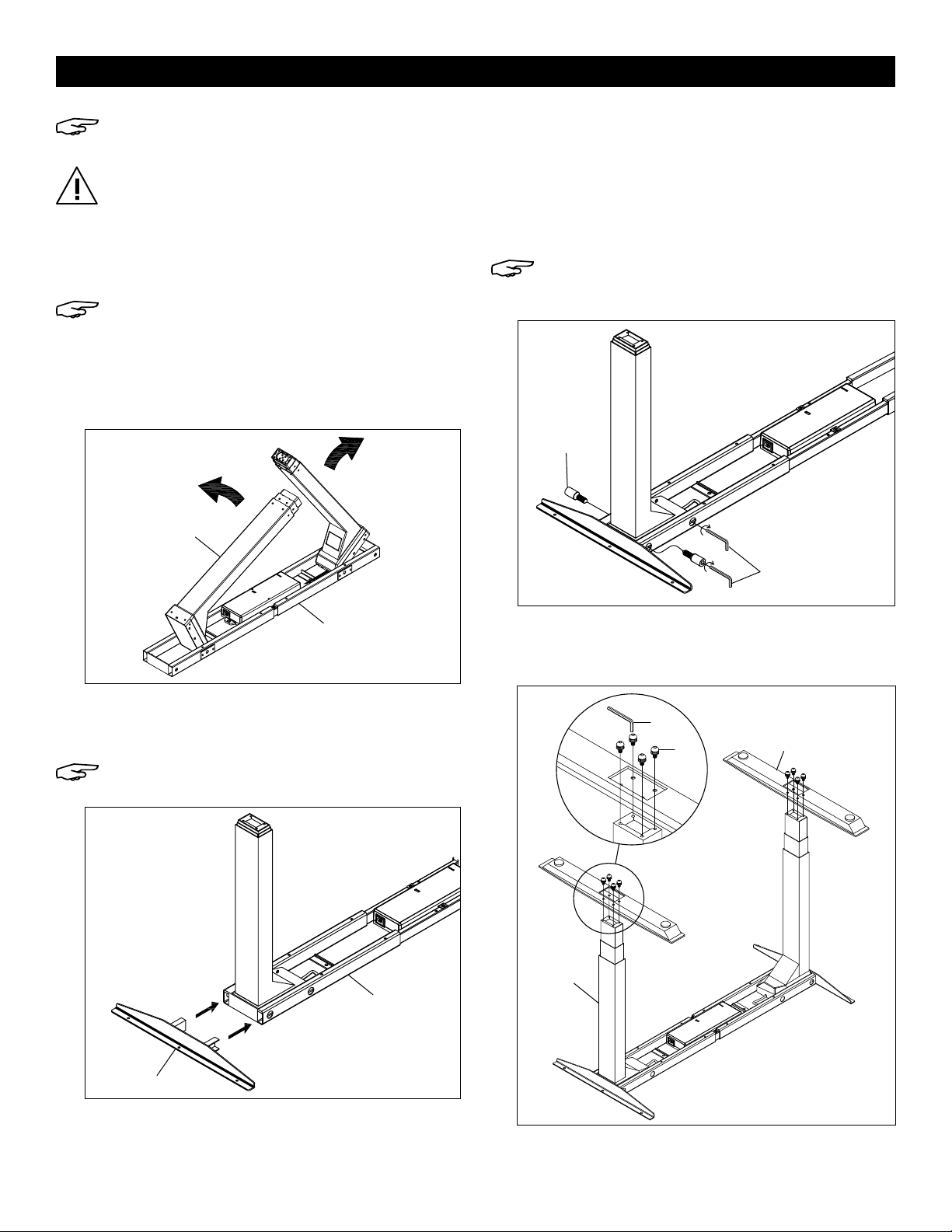

ASSEMBLY
NOTE: Count and inspect all pieces before
disposing of cartons or packing materials.
CAUTION! Adjustable table frame is heavy and
care should be used when moving it during
assembly.
1. Place adjustable table frame with lifting columns (3)
on a clean, smooth, non-marring surface to prevent
scratching.
NOTE: Lifting columns are pre-installed to
adjustable table frame and are folded down
toward center of adjustable table frame for
shipping.
2. Unfold the lifting columns to an upright position.
(See Figure 1)
3. Insert top support bracket (6) into outside of adjustable
table frame (3). (See Figure 2) Repeat this step on the
opposite end.
NOTE: Steel lip with three holes on top support
bracket should be facing down.
4. Insert two M6 x 33 mm machine screws (11) into
holes on end of adjustable table frame to secure
top support bracket (6). Lightly tighten using 5 mm
hex wrench (17). Lightly tighten two pre-installed
M6 x 33 mm machine screws (11) to secure lifting
column. (See Figure 3) Repeat this step on the
opposite side.
NOTE: To prevent alignment issues during this
step, do not tighten completely until all four
machine screws are inserted.
5. Attach foot (5) to lifting column using four M6 x 15 mm
machine screws (12). Tighten using 4 mm hex wrench (16).
Repeat on opposite side. (See Figure 4)
Figure 1
Lifting
Column
3
Figure 2
3
6
Figure 3
17
11
Figure 4
16
12 5
Lifting
Column

PAGE 3 OF 23 1223 IH-10089
6. Place adjustable return frame with lifting column (4)
on a clean, smooth, non-marring surface to prevent
scratching.
NOTE: Lifting column is pre-installed to
adjustable return frame and is folded down
toward center of adjustable return frame for
shipping.
7. Unfold lifting column to an upright position.
(See Figure 5)
8. Insert top support bracket (6) into outside of
adjustable return frame (4). (See Figure 6)
NOTE: Steel lip with three holes on top support
bracket should be facing down.
9. Insert two M6 x 33 mm machine screws (11) into
holes on end of adjustable return frame to secure
top support bracket and lightly tighten using 5 mm
hex wrench (17). Lightly tighten two pre-installed
M6 x 33 mm machine screws (11) to secure lifting
column. (See Figure 6)
10. Attach foot (5) to lifting column using four M6 x 15 mm
machine screws (12). Tighten using 4 mm hex
wrench (16). (See Figure 7)
11. Attach adjustable return frame to adjustable table
frame using two M6 x 12 mm machine screws (14).
Tighten using 5 mm hex wrench (17). (See Figure 8)
12. Connect the power cord from the adjustable return
frame (4) to the adjustable table frame (3).
ASSEMBLY CONTINUED
Figure 6
4
6
11
17
Figure 8
Adjustable
Table Frame
Adjustable
Return Frame
14
17
Figure 7
12 5
16
Figure 5
4
Lifting
Column

PAGE 4 OF 23 1223 IH-10089
13. Place desktop (1) and return top (2) upside down
on a smooth, non-marring surface to prevent
scratching. Grommets should be facing down.
14. Place adjustable table frame (3) and adjustable return
frame (4) on top of desktop (1) and return top (2).
Position frame so that it is centered on the desktop
and return top. (See Figure 9)
NOTE: Adjustable frame is designed to fit
60 x 60" and 72 x 72" tops. Extend the frame
as needed to position desktop.
For 60 x 60" L-Desks, top support brackets
should be approximately 3" from side edges of
desktop and approximately 2⁄" from front and
back edges of desktop. Top support bracket
of return frame will be approximately 1⁄" from
rear edge and 3" from front edge of return top.
For 72 x 72" (24" deep) L-Desks, top support
brackets should be approximately 6" from side
edges of desktop and approximately 2⁄" from
front and back edges of desktop. Top support
bracket of return frame will be approximately
1⁄" from rear edge and 3" from front edge of
return top.
For 72 x 72" (30" deep) L-Desks, top support
brackets should be approximately 6" from side
edges of desktop and approximately 5⁄" from
front and back edges of desktop. Top support
bracket of return frame will be approximately
4⁄" from rear edge and 6" from front edge of
return top.
15. Attach top support brackets (6), adjustable table
frame (3) and adjustable return frame (4) to desktop
using drill, 13 M5 x 20 mm wood screws (13) and
two M5 x 45 mm wood screws (23). Attach mounting
plates (19) using 12 M4 x 20 mm wood screws (18) to
connect desktop and return top.
(See Figure 9)
16. Place programmable handset (8) in desired location
on front edge of desktop (1). Attach using a drill and
two M5 x 20 mm wood screws (13). (See Figure 10)
17. Connect the power to the control box (7) using
the power cord (10). Connect the programmable
handset (8) and lifting column cables into the
control box (7). (See Figure 11)
ASSEMBLY CONTINUED
Figure 10
8
13
Fig u re 11
7
10
8
Lifting Column
Cable
Figure 9
21
13
23
18
19

PAGE 5 OF 23 1223 IH-10089
ASSEMBLY CONTINUED
18. Position loose cords
underneath the cable
management trays (9).
Attach the cable
management trays
to the adjustable
table frame (3) and
adjustable return
frame (4) using twelve
M6 x 15 mm machine
screws (12) and 4 mm
hex wrench (16).
(See Figure 12)
19. Align holes on modesty panel brackets (21) with
holes on outer edge of metal modesty panel (20).
Attach using two M6 x 12 mm machine screws (22)
per bracket. Tighten using 4 mm hex wrench.
(See Figure 13)
21
22
20
Figure 13
20. Position metal modesty panel (20) centered
between adjustable table frame on back of
desktop. Attach modesty panel brackets (21) using
two M5 x 20 mm wood screws (13) per bracket.
(See Figure 14)
Figure 14
21
23
20
21. Desk is now fully assembled. Using two people,
carefully flip the desk onto the feet.
22. Plug power cord into outlet. Follow operation
instructions to initialize the desk prior to first use.
Figure 12
9
12

PAGE 6 OF 23 1223 IH-10089
NOTE: The desk must be initialized prior to
first use.
• To initialize, press and hold the down button on the
handset until the desk reaches its lowest height,
slightly raises and stops.
• Release the down button. The desk is now ready to use.
NOTE: The desk may need to be reset from time
to time to work properly. Unplug the power cord
for 20 seconds, plug back in and follow the
initialization process to reset desk.
CAUTION! Ensure there are no obstacles in the
desk's height adjustment path, and the desk is
not touching any walls.
CAUTION! Ensure all cords are at the
appropriate length to accommodate changes
in height.
HEIGHT ADJUSTMENT
• Press the up button to raise the desktop.
• Press the down button to lower the desktop.
• Release button to stop movement.
CAUTION! To avoid overheating, do not move
the desk up and down continuously for over
two minutes within any 20 minute period. If the
heater overheats, OH will be displayed on the
handset. Stop using the desk for 20 minutes
and let it cool down.
PROGRAMMING PRESET HEIGHT
• Use up and down buttons to move desk to the
desired position.
• Press and hold the setting button and one of the four
preset position buttons simultaneously.
• The handset will display 1CF, 2CF, 3CF and 4CF for
each preset when complete.
• Up to four presets can be programmed.
PROGRAMMING HEIGHT LIMITS
NOTE: Desk is equipped with a height limit function.
This function allows upper and lower height limits
to be programmed. This can be used to prevent
collisions with objects above and below the desk,
such as file pedestals and overhead cabinets.
• Use up and down buttons to move desk to the
desired upper height limit. Press and hold the setting
button and up button simultaneously. The upper
limit is set when HI is displayed. To cancel, press the
same buttons again. The upper limit is cancelled
when HCL is displayed.
• Repeat the process to set the lower limit. The lower
limit is set when LO is displayed. The lower limit is
cancelled when LCL is displayed.
• Always program height limits before programming
preset heights.
SWITCHING BETWEEN INCHES AND CENTIMETERS
• Press the setting button for seven seconds until SET
is displayed, and then press the first preset position
button. The default unit of measurement will be
displayed. Press the up and down button to change
between inches and centimeters.
OPERATION

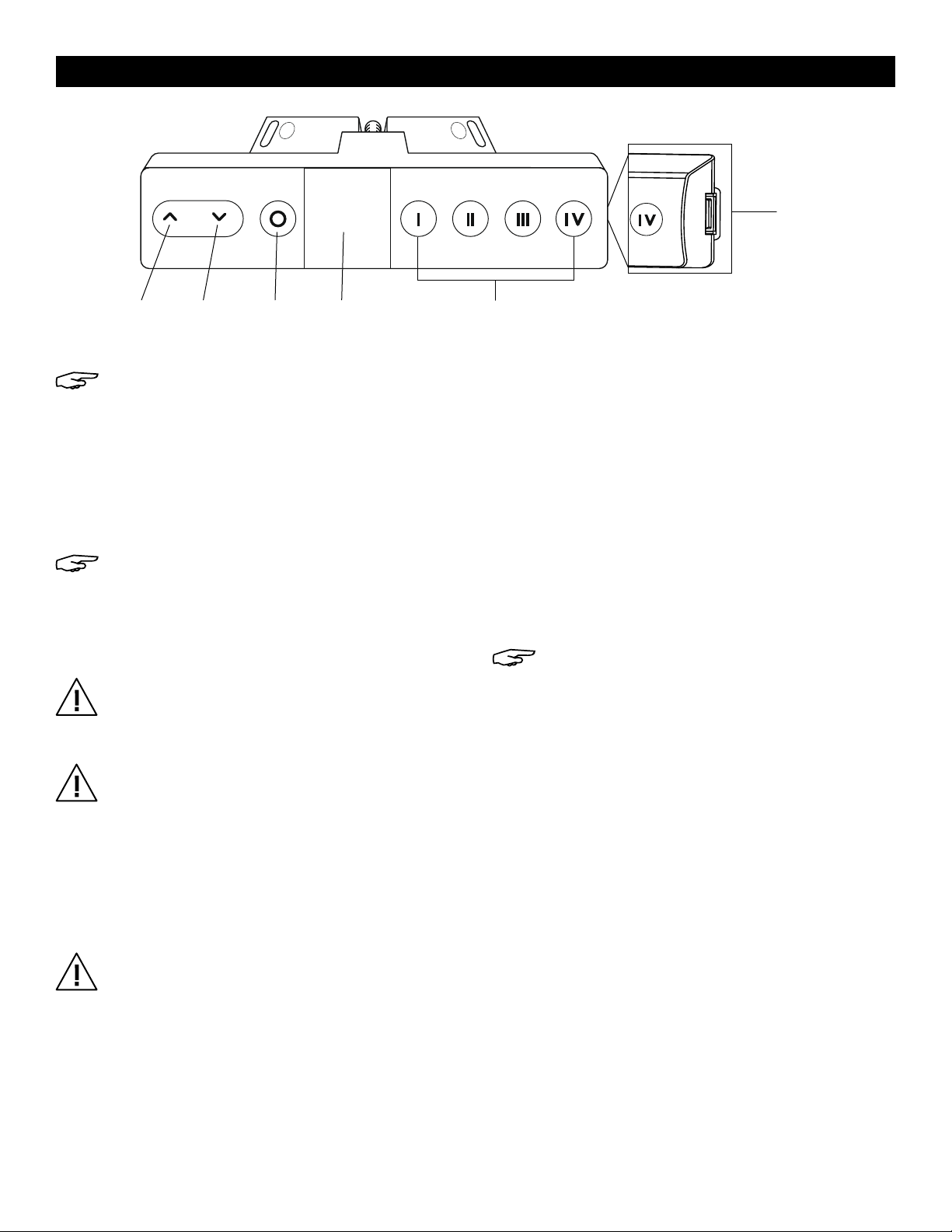

CONTROLS
Up
Button
Down
Button
Setting
Button
Display Four Preset
Position Buttons
USB Charger
24.5

PAGE 7 OF 23 1223 IH-10089
TROUBLESHOOTING
If the troubleshooting section does not resolve the problem, contact Uline Customer Service at 1-800-295-5510.
OPERATION CONTINUED
PROGRAMMING ANTI-COLLISION SENSITIVITY
NOTE: Desk is equipped with a gyroscope with
an anti-collision feature. This feature allows for
various levels of sensitivity to prevent collisions
with objects above or below the desk.
• Press and hold the setting button for seven seconds
until SET is displayed, and then press the third preset
position button to enter the sensitivity setting mode.
• Press the up or down buttons to switch sensitivity
levels. Levels range from 1 to 8 where the higher
levels result in higher sensitivity. The default level is 5.
• Press the setting button to confirm the selection.
LOCKING OPERATION OF DESK
NOTE: Desk is equipped with a locking feature
to prevent operation.
• Press and hold the first and second preset position
buttons simultaneously for seven seconds until LoC
is displayed. The desk is now locked.
• Repeat the process to unlock.
1
-800-295-551
0
uline.com
OPERATING ISSUE RECOMMENDATIONS
Desk does not go up or
down. Check all connections.
Ensure power cord is plugged into the control box and a power outlet.
Unplug the power cord for one minute, plug back in and follow the initialization
process to reset desk.
Initialization/Reset Process:
• Press and hold the down button on the handset until the desk reaches its lowest
height, slightly rises and stops.
• Release the down button. Desk is now ready to use.
If initialization does not work, press and hold the setting button until "SET" is
displayed on handset. Then, while still pressing setting button, press the fourth
preset position button "IV" until "rSt" is displayed on handset. Press and hold the
down button until the desk reaches its lowest height.
If problem persists, switch motor cables at control box and attempt another reset.
If problem persists after all recommendations above have been attempted,
contact Uline Customer Service at 1-800-295-5510 to send a replacement control
box at no charge.
NOTE: Desk must be within 60 day warranty.
Columns do not go up
evenly.
Desk does not reset, or
rSt, ER1, ER2 or ER3
displayed on handset.
Desk is unusually noisy. The desk has two-stage legs that produce noise when one leg extends into the
other. To reduce noise, apply silicon lubricant to legs.
OH displayed on handset. Desk is overheated. Stop adjusting desk height for 20 minutes to let desk cool
down.

PAGE 8 OF 23 1223 IH-10089
800-295-5510
uline.mx
H -10 089, H -11107
COLECCIÓN URBANA
ESCRITORIO EN L DE ALTURA AJUSTABLE
HERRAMIENTAS NECESARIAS
1 Llave Hexagonal
de 4 mm (Incluida)
1 Llave Hexagonal
de 5 mm (Incluida)
PARTES
#DESCRIPCIÓN CANT.
1Cubierta 1
2 Cubierta de Retorno 1
3Armazón Ajustable de la Mesa con
Columnas de Elevación 1
4Armazón Ajustable de Retorno con
Columna de Elevación 1
5Pata con Tapas Niveladoras 3
6Soporte Superior 3
7 Caja de Control 1
8Control de Programación 1
9 Bandeja para Organizar Cables 3
10 Cable Eléctrico 1
11 Tornillo para Máquina M6 x 33 mm 6
12
Tornillo para Máquina M6 x 15 mm
con Rondana de Bloqueo y
Rondana Plana
24
13 Tornillo para Máquina de M5 x 20 mm 19
14
Tornillo para Máquina M6 x 12 mm
con Rondana de Bloqueo y
Rondana Plana
2
15 Clip para Alambre 2
16 Llave Hexagonal de 4 mm 1
17 Llave Hexagonal de 5 mm 1
18 Tornillo para Madera M4 x 20 mm 12
19 Placa de Instalación 2
20 Recato de Metal 1
21 Soporte para Recato 2
22 Tornillo para Máquina M6 x 12 mm 4
23 Tornillo para Madera M5 x 45 mm 2
1 Control de
Programación
3 Bandejas
para Organizar
Cables
1 Cable
Eléctrico
6 Tornillos para
Máquina M6 x 33 mm
3 Soportes
Superiores
1 Caja de Control
1 Cubierta
de Escritorio
1 Armazón Ajustable
de la Mesa con
Columnas de Elevación
3 Patas con Tapas
Niveladoras
2 Clips para
Alambre
2 Placas de
Instalación
15 Tornillos
para Madera
M5 x 20 mm
1 Armazón Ajustable
del Retorno con
Columna de Elevación
24 Tornillos para Máquina
M6 x 15 mm con
Rondana de Bloqueo y
Rondana Plana
2 Tornillos para Máquina
M6 x 12 mm con
Rondana de Bloqueo y
Rondana Plana
Se Recomienda Armar
Entre Dos Personas
1 Cubierta
del Retorno
Taladro
12 Tornillos para
Madera M4 x 20 mm
4 Tornillos para
Máquina M6 x 12 mm
2 Soportes para
Recato
1 Recato de Metal
4 Tornillos para
Madera 5 x 20 mm
TORNILLERÍA PARA RECATO
2 Tornillos para
Madera M5 x 45 mm

PAGE 9 OF 23 1223 IH-10089
ENSAMBLE
NOTA: Cuente e inspeccione todas las piezas
antes de desechar cajas o material de
empaque.
¡PRECAUCIÓN! El armazón ajustable de la
mesa es pesado y se debe tener cuidado al
moverlo durante el ensamble.
1. Coloque el armazón ajustable de la mesa con
columnas de elevación (3) sobre una superficie
limpia, lisa y que no deje marcas para evitar
rayones.
NOTA: Las columnas de elevación están
preinstaladas al armazón ajustable de la mesa
y dobladas hacia el centro del armazón para
poder enviarse.
2. Desdoble las columnas de elevación a una
posición vertical. (Vea Diagrama 1)
Diagrama 1
Columna de
Elevación
3
3. Inserte el soporte superior (6) en la parte exterior del
armazón ajustable de la mesa (3). (Vea Diagrama 2)
Repita este paso en el extremo opuesto.
NOTA: El reborde de acero con tres orificios en
el soporte superior debe estar hacia abajo.
Diagrama 2
3
6
4. Inserte dos tornillos para máquina M6 x 33 mm (11)
en los orificios del extremo del armazón ajustable
para mesa para asegurar el soporte superior (6).
Apriete ligeramente con la llave hexagonal de
5 mm (17). Apriete ligeramente dos tornillos para
máquina M6 x 33 mm preinstalados (11) para
asegurar la columna de elevación.
(Vea Diagrama 3) Repita este paso en el lado
opuesto.
NOTA: Para evitar problemas de alineación
durante este paso, no apriete por completo
hasta que inserte los cuatro tornillos de
máquina.
Diagrama 3
17
11
5. Fije la pata (5) a la columna de elevación con
cuatro tornillos para máquina M6 x 15 mm (12).
Apriete con la llave hexagonal de 4 mm (16). Repita
este paso en el lado opuesto. (Vea Diagrama 4)
Diagrama 4
16
12 5
Columna de
Elevación

PAGE 10 OF 23 1223 IH-10089
CONTINUACIÓN DEL ENSAMBLE
6. Coloque el armazón ajustable del retorno con
columna de elevación (4) sobre una superficie
limpia, lisa y que no deje marcas para evitar
rayones.
NOTA: La columna de elevación está
preinstalada al armazón ajustable de retorno
y doblada hacia el centro del armazón para
poder enviarse.
7. Desdoble la columna de elevación a una posición
vertical. (Vea Diagrama 5)
Diagrama 5
4
Columna de
Elevación
8. Inserte el soporte superior (6) en la parte exterior del
armazón ajustable del retorno (4). (Vea Diagrama 6)
NOTA: El reborde de acero con tres orificios en
el soporte superior debe estar hacia abajo.
Diagrama 6
4
6
11
17
9. Inserte dos tornillos para máquina M6 x 33 mm (11)
en los orificios del extremo del armazón ajustable
del retorno para asegurar el soporte superior y
apriete ligeramente con la llave hexagonal de
5 mm (17). Apriete ligeramente dos tornillos para
máquina M6 x 33 mm preinstalados (11) para
asegurar la columna de elevación.
(Vea Diagrama 6)
10. Fije la pata (5) a la columna de elevación con
cuatro tornillos para máquina M6 x 15 mm (12).
Apriete con la llave hexagonal de 4 mm (16).
(Vea Diagrama 7)
Diagrama 7
12 5
16
11. Fije el armazón ajustable de retorno al armazón
ajustable de la mesa con dos tornillos para metales
M6 x 12 mm (14). Apriete con la llave hexagonal de
5 mm (17). (Vea Diagrama 8)
Diagrama 8
Armazón Ajustable
de la Mesa
Armazón Ajustable
de Retorno
14
17
12. Enchufe el cable eléctrico del armazón ajustable
del retorno (4) al armazón ajustable de la mesa (3).

PAGE 11 OF 23 1223 IH-10089
CONTINUACIÓN DEL ENSAMBLE
13. Coloque la cubierta del escritorio (1) y del
retorno (2) al revés sobre una superficie lisa y que
no deje marcas para evitar rayones. Los ojales
deben estar hacia abajo.
14. Coloque el armazón ajustable de la mesa (3) y el
armazón ajustable del retorno (4) encima de la
cubierta de escritorio (1) y del retorno (2). Posicione
el armazón para que esté centrado sobre la
cubierta del escritorio y del retorno.
(Vea Diagrama 9)
NOTA: El armazón ajustable está diseñado
para adaptarse a cubiertas 60 x 60" y 72 x 72".
Extienda el armazón según sea necesario para
posicionar la cubierta.
Para Escritorios en L de 60 x 60", los soportes
superiores deben estar a aproximadamente
3" de los bordes laterales de la cubierta del
escritorio y aproximadamente 2⁄" de los
bordes frontales y posteriores de la cubierta. El
soporte superior del armazón de retorno estará
a aproximadamente 1⁄" del borde posterior y
3" del borde frontal de la cubierta de retorno.
Para Escritorios en L de 72 x 72" (profundidad
de 24"), los soportes superiores deben
estar a aproximadamente 6" de los bordes
laterales de la cubierta del escritorio y
aproximadamente 2⁄" de los bordes frontales
y posteriores de la cubierta. El soporte
superior del armazón de retorno estará a
aproximadamente 1⁄" del borde posterior y 3"
del borde frontal de la cubierta de retorno.
Para Escritorios en L de 72 x 72" (profundidad
de 30"), los soportes superiores deben
estar a aproximadamente 6" de los bordes
laterales de la cubierta del escritorio y
aproximadamente 5⁄" de los bordes frontales
y posteriores de la cubierta. El soporte
superior del armazón de retorno estará a
aproximadamente 4⁄" del borde posterior y 6"
del borde frontal de la cubierta de retorno.
15. Fije los soportes superiores (6) y el armazón
ajustable del retorno (4) a la cubierta del escritorio
con un taladro y trece tornillos para madera de
M5 x 20 mm (13) y dos tornillos para madera de
M5 x 20 mm (23). Fije las placas de instalación (19)
con 12 tornillos para madera M4 x 20 mm (18) para
unir la cubierta del escritorio y del retorno.
(Vea Diagrama 9)
Diagrama 9
21
13
23
18
19
16. Coloque el control de programación (8) en el lugar
deseado en el borde frontal del escritorio. Fije
con el taladro y dos tornillos para madera de
M5 x 20 mm (13). (Vea Diagrama 10)
Diagrama 10
8
13
17. Enchufe la caja de control (7) con el cable
eléctrico (10). Conecte el control de programación
(8) y los cables de las columnas de elevación a la
caja de control (7). (Vea Diagrama 11)
Diagrama 11
7
10
8
Cable de las
Columnas de
Elevación

PAGE 12 OF 23 1223 IH-10089
CONTINUACIÓN DEL ENSAMBLE
Diagrama 12
9
12
18. Coloque los cables
sueltos debajo de la
charola para manejo
de cables (9).
Instale las bandejas
para organizar cables
al armazón ajustable
de la mesa (3) y al
armazón ajustable del
retorno (4) con doce
tornillos para máquina
M6 x 15 mm (12) y la
llave hexagonal
de 4 mm (16).
(Vea Diagrama 12)
19. Alinee los orificios en los soportes para recato (21)
con los orificios en el borde exterior del recato
de metal (20). Fíjelos utilizando dos tornillos de
máquina M6 x 12 mm (22) por soporte. Apriete con
la llave hexagonal de 4 mm. (Vea Diagrama 13)
21
22
20
Diagrama 13
20. Centre el recato de metal (20) entre el armazón
ajustable de la mesa por la parte posterior de la
cubierta. Fije los soportes del recato (21) usando
dos tornillos para madera de M5 x 20 mm (13) por
soporte. (Vea Diagrama 14)
Diagrama 14
21
23
20
21. El escritorio ahora está completamente
ensamblado. Entre dos personas, enderece el
escritorio con cuidado y póngalo de pie.
22. Enchufe el cable eléctrico al tomacorriente. Siga las
instrucciones de operación para iniciar el escritorio
antes de su primer uso. Coloque el armazón
ajustable de retorno con

PAGE 13 OF 23 1223 IH-10089
NOTA: El escritorio debe iniciarse antes de su
primer uso.
• Para iniciar, mantenga presionado el Botón Abajo
en el control hasta que el escritorio llegue a su
posición más baja, se eleve levemente y
se detenga.
• Suelte el Botón Abajo. El escritorio está listo
para usarse.
NOTA: Es posible que se necesite reiniciar el
escritorio de vez en cuando para que funcione
adecuadamente. Desconecte el cable
eléctrico por 20 segundos, conecte de nuevo
y siga el proceso de inicio para reiniciar el
escritorio.
¡PRECAUCIÓN! Asegúrese de que no haya
obstáculos en la trayectoria de la altura
ajustable del escritorio, y asegúrese de que no
esté tocando ninguna pared.
¡PRECAUCIÓN! Asegúrese de que el largo de
los cables se encuentre de tal manera que
permita los cambios de altura.
AJUSTE DE ALTURA
• Presione el Botón Arriba para elevar el escritorio.
• Presione el Botón Abajo para bajar el escritorio.
• Suelte el botón para detener el movimiento.
¡PRECAUCIÓN! Para evitar que se sobrecaliente,
no mueva el escritorio ni hacia arriba ni hacia
abajo de forma continua por más de dos
minutos durante un periodo de 20 minutos. Si
se sobrecalienta, OH aparecerá en el control
manual. No use el escritorio por 20 minutos y
déjelo enfriar.
PROGRAMACIÓN DE LA ALTURA PREESTABLECIDA
• Utilice los botones Arriba y Abajo para mover el
escritorio a la posición deseada.
• Mantenga presionado el Botón de Ajuste y
uno de los cuatro botones preprogramados
simultáneamente.
• El control manual indicará 1CF, 2CF, 3CF y 4CF para
cada preprogramación cuando se complete.
• Hasta cuatro preprogramaciones pueden quedar
programadas.
PROGRAMACIÓN DE LOS LÍMITES DE ALTURA
NOTA: El escritorio tiene una función para
limitar la altura. Esta función permite que se
programen límites para elevar y bajar. Esto
sirve para evitar que choque con objetos sobre
y debajo del escritorio, tales como archiveros o
gabinetes superiores.
• Utilice los botones Arriba y Abajo para mover el
escritorio al límite superior deseado. Mantenga
presionados los botones de Ajuste y Arriba
simultáneamente. El límite superior se establece
cuando aparece HI. Para cancelar, presione los
mismos botones de nuevo. El límite superior se
cancela cuando aparece HCL.
• Repita el proceso para establecer el límite inferior. El
límite inferior se establece cuando aparece LO. El
límite inferior se cancela cuando aparece LCL.
• Siempre programe los límites de altura antes de
programar alturas preestablecidas.
CAMBIO DE PULGADAS A CENTÍMETROS
• Presione el Botón de Ajuste durante siete segundos
hasta que aparezca SET, y después presione el
primer botón de posición preprogramada. La
unidad predeterminada aparecerá en la pantalla.
Presione los botones Arriba y Abajo para cambiar
de pulgadas a centímetros.
FUNCIONAMIENTO
CONTROLES
Botón
Arriba
Botón
Abajo
Botón de
Ajuste
Pantalla Cuatro Botones de Posiciones
Preprogramadas
Cargador USB
24.5

PAGE 14 OF 23 1223 IH-10089
SOLUCIÓN DE PROBLEMAS
CONTINUACIÓN DE FUNCIONAMIENTO
PROGRAMACIÓN DE LA SENSIBILIDAD
DE ANTICOLISIÓN
NOTA: El escritorio está equipado con un
giroscopio con una medida anticolisión.
Esta característica permite varios niveles de
sensibilidad para prevenir colisiones con
objetos por encima o por debajo del escritorio.
• Presione el Botón de Ajuste durante siete segundos
hasta que aparezca SET, y después presione el
tercer botón de posiciones preprogramadas para
ingresar al modo de sensibilidad.
• Presione los botones Arriba o Abajo para cambiar
los niveles de sensibilidad. Los niveles varían de
1 a 8, donde los niveles más altos tienen mayor
sensibilidad. El nivel predeterminado es 5.
• Presione el Botón de Ajuste para confirmar
la elección.
BLOQUEO DE FUNCIONAMIENTO
DEL ESCRITORIO
NOTA: El escritorio está equipado con
una medida de bloqueo para evitar su
funcionamiento.
• Presione y sostenga el primer y el segundo botón
de posición preprogramadas simultáneamente
por siete segundos hasta que aparezca LoC. El
escritorio ahora está bloqueado.
• Repita el proceso para desbloquearlo.
PROBLEMA DE
FUNCIONAMIENTO RECOMENDACIONES
El escritorio no sube ni
baja. Revise todas las conexiones.
Asegúrese de que el cable eléctrico esté conectado a la caja de control y al
enchufe.
Desenchufe el cable por un minuto, conecte de nuevo y siga el proceso de inicio
para reiniciar el escritorio.
Proceso de Inicio/Reinicio:
• Mantenga presionado el botón abajo en el control manual hasta que el
escritorio llegue a su posición más baja, se eleve un poco y se detenga.
• Suelte el botón abajo. El escritorio está listo para usarse.
Si el proceso de inicio no funciona, presione y sostenga el botón de ajuste hasta
que aparezca "SET" en el control manual. Luego, mientras mantiene presionado el
botón de ajuste, presione el cuarto botón de posición preconfigurada "IV" hasta
que aparezca "rSt” en el control manual. Presione y sostenga el botón abajo hasta
que el escritorio llegue a su altura más baja.
Si el problema persiste, cambie los cables del motor en la caja de control e
intente reiniciar nuevamente.
Si el problema persiste después de intentar las recomendaciones mencionadas
anteriormente, comuníquese a Servicio a Clientes de Uline al 800-295-5510 para
recibir un repuesto de la caja de control sin costo alguno.
NOTA: El escritorio debe estar dentro de los 60 días de garantía.
Las columnas no suben
parejas.
El escritorio no se reinicia
o rSt, ER1, ER2 o ER3
aparecen en el control
manual.

PAGE 15 OF 23 1223 IH-10089
8
00-295-551
0
uline.mx
CONTINUACIÓN DEL SOLUCIÓN DE PROBLEMAS
El escritorio es
inusualmente ruidoso. El escritorio tiene patas de dos etapas que producen ruido cuando una se
extiende sobre la otra. Para reducir el ruido, aplique lubricante de silicón en las
patas.
OH aparece en el control
manual.
El escritorio se sobrecalienta. Deje de ajustar la altura del escritorio por 20 minutos
y déjelo enfriar.
Si la sección de solución de problemas no resuelve su duda, póngase en contacto con Servicio
a Clientes Uline al 800-295-5510.

PAGE 16 OF 23 1223 IH-10089
1-800-295-5510
uline.ca
H -10 089, H -11107
COLLECTION DOWNTOWN
BUREAU EN L À HAUTEUR RÉGLABLE
OUTILS REQUIS
Clé hexagonale
de 4 mm (inclus)
Clé hexagonale
de 5 mm (inclus)
PIÈCES
#DESCRIPTION QTÉ
1 Surface de bureau 1
2 Surface de retour 1
3Cadre de table réglable avec
colonnes de levage 1
4Cadre de retour ajustable avec
colonne de levage 1
5Patte avec patins de nivellement 3
6 Ferrure de support de la surface 3
7Boîtier de commande 1
8Commande programmable 1
9 Plateau de gestion des câbles 3
10 Cordon d'alimentation 1
11 Vis à métaux M6 x 33 mm 6
12
Vis à métaux M6 x 15 mm avec
rondelle de blocage et rondelle
plate
24
13 Vis à bois de M5 x 20 mm 19
14 Vis à métaux M6 x 12 mm avec
rondelle de blocage et rondelle plate 2
15 Pince pour fils 2
16 Clé hexagonale de 4 mm 1
17 Clé hexagonale de 5 mm 1
18 Vis à bois M4 x 20 mm 12
19 Plaque de montage 2
20 Panneau cache-jambes en métal 1
21 Support de panneau cache-jambes 2
22 Vis à métaux M6 x 12 mm 4
23 Vis à bois M5 x 45 mm 2
Commande
programmable x 1
Plateau de
gestion des
câbles x 3
Cordon
d'alimentation x 1
Vis à métaux
M6 x 33 mm x 6
Ferrure de support
de la surface x 3
Boîtier de
commande x 1
Surface de
bureau x 1
Cadre de table
réglable avec
colonnes de levage x 1
Patte avec patins de
nivellement x 3
Pince pour fils x 2
Plaque de
montage x 2
Vis à bois
M5 x 20 mm x 15
Cadre de retour
réglable avec
colonne de levage x 1
Vis à métaux M6 x 15
mm avec rondelle de
blocage et rondelle
plate x 24
Vis à métaux M6 x 12
mm avec rondelle de
blocage et rondelle
plate x 2
Montage à deux
personnes recommandé
Surface de
retour x 1
Perceuse
Vis à bois
M4 x 20 mm x 12
Vis à métaux
M6 x 12 mm x 4
Support de panneau
cache-jambes x 2
Panneau cache-jambes
en métal x 1
Vis à bois
5 x 20 mm x 4
MATÉRIEL D'INSTALLATION POUR PANNEAU CACHE-JAMBES
Vis à bois
M5 x 45 mm x 2

PAGE 17 OF 23 1223 IH-10089
MONTAGE
REMARQUE : Comptez et vérifiez toutes les
pièces avant de jeter le matériel d'emballage
ou le carton.
MISE EN GARDE! En raison de son poids,
manipulez le cadre de table réglable avec
précaution pendant le montage.
1. Afin de prévenir les égratignures, placez le cadre de
table réglable avec colonnes de levage (3) sur une
surface propre et lisse qui ne marque pas.
REMARQUE: Les colonnes de levage sont déjà
installées sur le cadre de table réglable et sont
repliées vers le centre pour l'expédition.
2. Dépliez les colonnes de levage à la verticale.
(Voir Figure 1)
Figure 1
Colonne de
levage
3
3. Insérez la ferrure de support de la surface (6) dans le
cadre de table réglable (3) sur la partie extérieure.
(Voir Figure 2) Répétez cette étape sur le côté opposé.
REMARQUE: Le rebord en acier avec trois trous
sur la ferrure de support de la surface doit être
orienté vers le bas.
Figure 2
3
6
4. Insérez deux vis à métaux M6 x 33 mm (11) dans les
trous à l'extrémité du cadre de table réglable pour
y fixer la ferrure de support de la surface (6). Vissez
partiellement les vis à l'aide de la clé hexagonale
de 5 mm (17). Serrez partiellement les deux vis à
métaux M6 x 33 mm (11) préinstallées pour sécuriser
la colonne de levage. (Voir Figure 3) Répétez cette
étape sur le côté opposé.
REMARQUE: Afin de prévenir des écarts dans
l'alignement durant cette étape, ne serrez
que partiellement les vis à métaux jusqu'à ce
qu'elles soient toutes insérées.
Figure 3
17
11
5. Fixez la patte (5) à la colonne de levage en utilisant
quatre vis à métaux M6 x 15 mm (12). Vissez à l'aide
de la clé hexagonale de 4 mm (16). Répétez la
procédure de l'autre côté. (Voir Figure 4)
Colonne de
levage
Figure 4
16
12 5

PAGE 18 OF 23 1223 IH-10089
MONTAGE SUITE
6. Afin de prévenir les égratignures, placez le cadre de
retour réglable avec colonne de levage (4) sur une
surface propre et lisse qui ne marque pas.
REMARQUE: La colonne de levage est déjà
installée sur le cadre de retour réglable et est
repliée vers le centre pour l'expédition.
7. Dépliez la colonne de levage à la verticale.
(Voir Figure 5)
Figure 5
4
Colonne de
levage
8. Insérez la ferrure de support de la surface (6) dans le
cadre de retour réglable (4) sur la partie extérieure.
(Voir Figure 6)
REMARQUE: Le rebord en acier avec trois trous
sur la ferrure de support de la surface doit être
orienté vers le bas.
Figure 6
4
6
11
17
9. Insérez deux vis à métaux M6 x 33 mm (11) dans les
trous à l'extrémité du cadre de retour réglable pour
y fixer la ferrure de support de la surface et vissez
sans serrer à l'aide de la clé hexagonale de
5 mm (17). Serrez partiellement les deux vis à métaux
M6 x 33 mm (11) préinstallées pour sécuriser la
colonne de levage. (Voir Figure 6)
10. Fixez la patte (5) à la colonne de levage en utilisant
quatre vis à métaux M6 x 15 mm (12). Vissez à l'aide
de la clé hexagonale de 4 mm (16). (Voir Figure 7)
Figure 7
12 5
16
11. Fixez le cadre de retour réglable sur le cadre de
table réglable en utilisant deux vis à métaux
M6 x 12 mm (14). Vissez à l'aide de la clé
hexagonale de 5 mm (17). (Voir Figure 8)
Figure 8
Cadre de
table réglable
Cadre de
retour réglable
14
17
12. Raccordez le cordon d'alimentation du cadre de
retour réglable (4) au cadre de table réglable (3).

PAGE 19 OF 23 1223 IH-10089
MONTAGE SUITE
13. Afin de prévenir les égratignures, placez la surface
de bureau (1) et la surface de retour (2) à l'envers sur
une surface lisse qui ne marque pas. Les passe-fils
doivent être orientés vers le bas.
14. Placez le cadre de table réglable (3) et le cadre de
retour réglable (4) sur la surface de bureau (1) et la
surface de retour (2). Ajustez la position du cadre
pour pour bien le centrer sur les surfaces de bureau
et de retour. (Voir Figure 9)
REMARQUE: Le cadre réglable est conçu pour
s'adapter aux surfaces de bureau de
60 x 60 po et de 72 x 72 po. Allongez le cadre
au besoin pour positionner le bureau.
Pour les bureaux en L de 60 x 60 po, les ferrures
de support de la surface doivent être à environ
3 po des bords latéraux et à environ 2 ⁄ po
des bords avant et arrière de la surface de
bureau. La ferrure de support du cadre de
retour se trouvera à environ 1 ⁄ po du bord
arrière et 3 po du bord avant de la surface de
retour.
Pour les bureaux en L de 72 x 72 po (24 po
de profondeur), les ferrures de support de la
surface doivent être à environ 6 po des bords
latéraux et à environ 2 ⁄ po des bords avant
et arrière de la surface de bureau. La ferrure
de support du cadre de retour se trouvera à
environ 1 ⁄ po du bord arrière et 3 po du bord
avant de la surface de retour.
Pour les bureaux en L de 72 x 72 po (30 po
de profondeur), les ferrures de support de la
surface doivent être à environ 6 po des bords
latéraux et à environ 5 ⁄ po des bords avant
et arrière de la surface de bureau. La ferrure
de support du cadre de retour se trouvera à
environ 4 ⁄ po du bord arrière et 6 po du bord
avant de la surface de retour.
15. Fixez les ferrures de support de la surface (6), le
cadre de table réglable (3) et le cadre de retour
réglable (4) à la surface de bureau en utilisant la
perceuse, treize vis à bois de 5 mm x 20 mm (13)
et deux vis à bois de M5 x 45 mm (23). Fixez les
plaques de montage (19) en utilisant douze vis
M4 x 20 mm (18) pour joindre les surfaces de
bureau et de retour. (Voir Figure 9)
Figure 9
21
13
18
19
23
16. Placez la commande programmable (8) à l'endroit
souhaité sur le rebord avant de la surface de
bureau (1). Fixez le tout avec la perceuse et deux vis
à bois de M5 x 20 mm (13). (Voir Figure 10)
Figure 10
8
13
17. Branchez l'alimentation du boîtier de commande
(7) à l'aide du cordon d'alimentation (10). Branchez
la commande programmable (8) et les câbles des
colonnes de levage au boîtier de commande (7).
(Voir Figure 11)
Fig u re 11
7
10
8
Câble
de colonne
de levage

PAGE 20 OF 23 1223 IH-10089
MONTAGE SUITE
Figure 12
9
12
18. Placez le surplus des
cordons sous les
plateaux de gestion
des câbles (9).
Fixez les plateaux de
gestion des câbles
au cadre de table
réglable (3) et au
cadre de retour
réglable (4) en utilisant
douze vis à métaux
M6 x 15 mm (12) et la
clé hexagonale de
4 mm (16).
(Voir Figure 12)
19. Alignez les trous des supports de panneau cache-
jambes (21) sur les trous situés sur le bord extérieur
du panneau cache-jambes en métal (20). Fixez
avec deux vis à métaux M6 x 12 mm (22) par
support. Serrez les vis avec la clé hexagonale de
4 mm. (Voir Figure 13)
21
22
20
Figure 13
20. Placez le panneau cache-jambes en métal (20)
de façon à ce qu'il soit centré avec le cadre de la
table réglable à l'arrière de la surface de bureau.
Fixez les supports du panneau cache-jambes
(21) avec deux vis à bois de M5 x 20 mm (13) par
support. (Voir Figure 14)
Figure 14
21
23
20
21. Le montage du bureau est maintenant complété.
À deux, placez le bureau avec soin à l'endroit.
22. Branchez le cordon d'alimentation dans la prise.
Suivez les consignes de fonctionnement pour
initialiser le bureau avant la première utilisation.
