U-Line DOWNTOWN H-7741 User manual

PAGE 1 OF 24 0421 IH-7741
DOWNTOWN COLLECTION
1-800-295-5510
uline.com
TOOLS NEEDED
Phillips
Screwdriver
Allen Wrench
(included)
DESK AND TABLE ASSEMBLY PARTS LIST
DESK AND TABLE ASSEMBLY
For Privacy Workstation assembly, refer to
instructions included with Panels.
NOTE: Assemble unit on a smooth, non-marring
surface to prevent scratching. Check that you
have all parts listed.

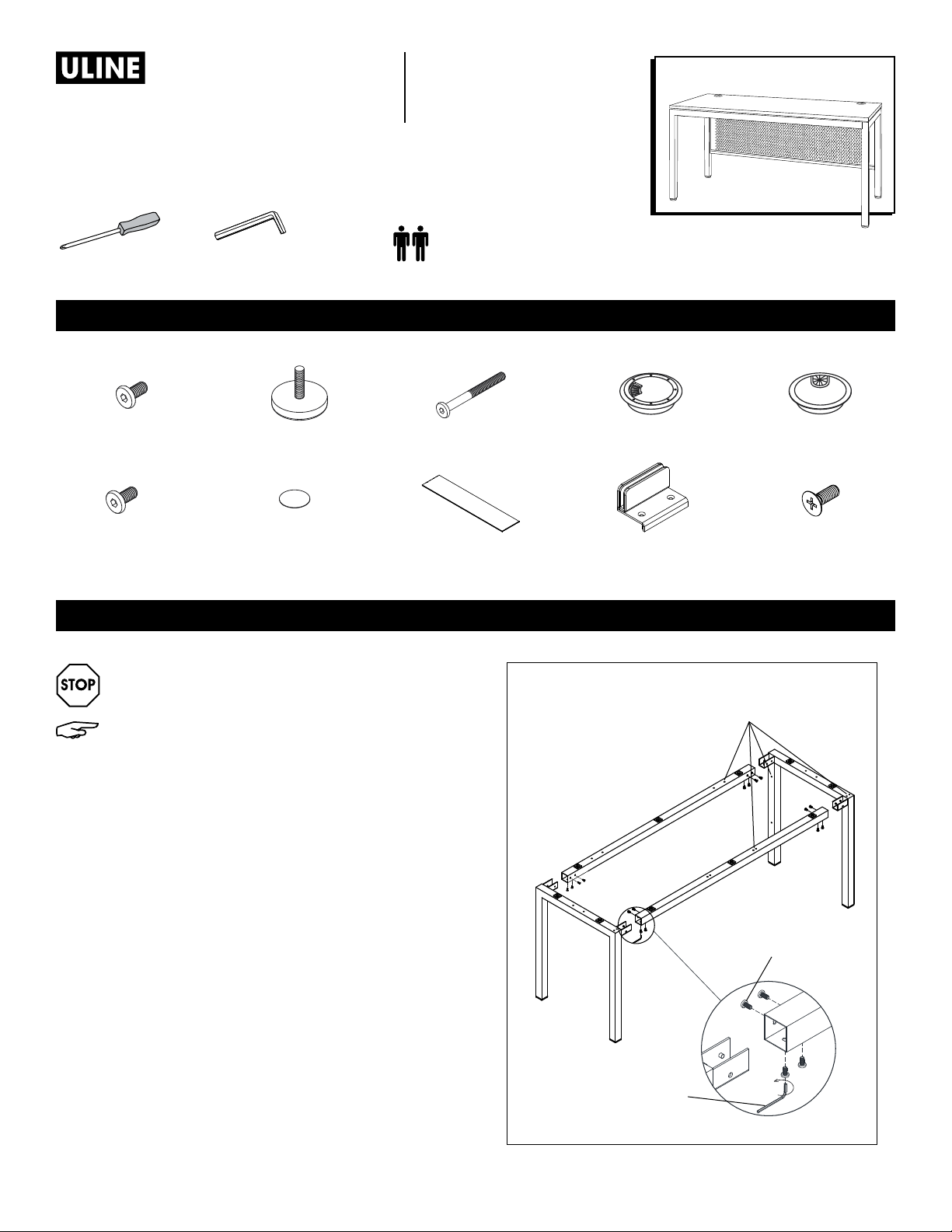

1. Slide support frame over leg connector and attach
using four M6 x 12 mm bolts. Repeat for remaining
three leg connectors. (See Figure 1)
Two Person Assembly
Recommended
M6 x 12 mm Bolt x 16 Adjustable Glide x 4
Adhesive Cover x 4
M6 x 60 mm Bolt x 10
(8 for H-8948 and H-8999)
Black Grommet x 2
M6 x 12 mm
Modesty Panel Bolt x 4
Dual Bracket with Holder x 2
(optional)
M6 x 15 mm Bolt x 4
(optional)
Silver Grommet x 2
Acrylic Panel x 1
(optional)
Figure 1 Follow hole patterns
on frame as shown.
M6 x 12 mm Bolt
Allen Wrench
Para Español, vea páginas 9-16.
Pour le français, consulter les pages 17-24.

PAGE 2 OF 24 0421 IH-7741

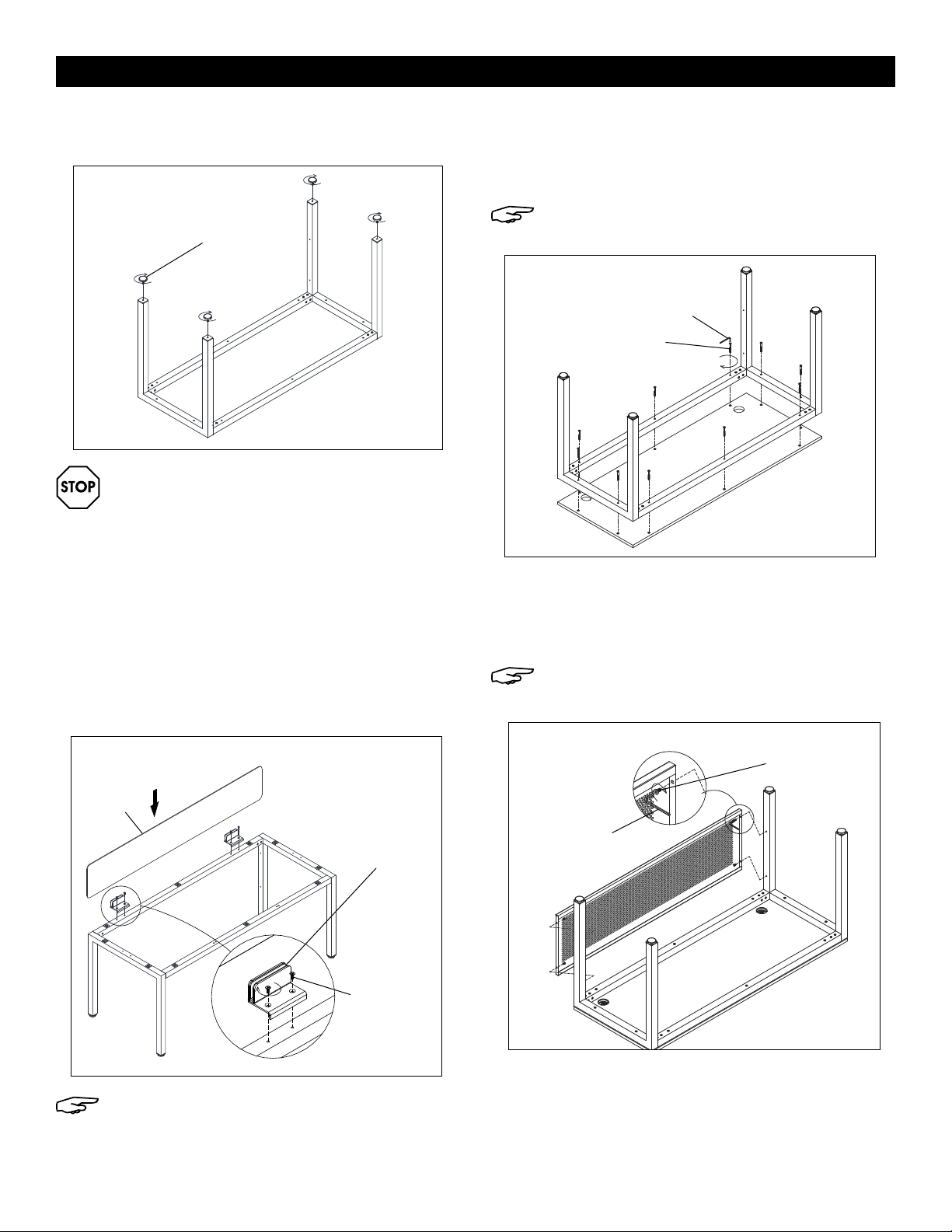

DESK AND TABLE ASSEMBLY CONTINUED

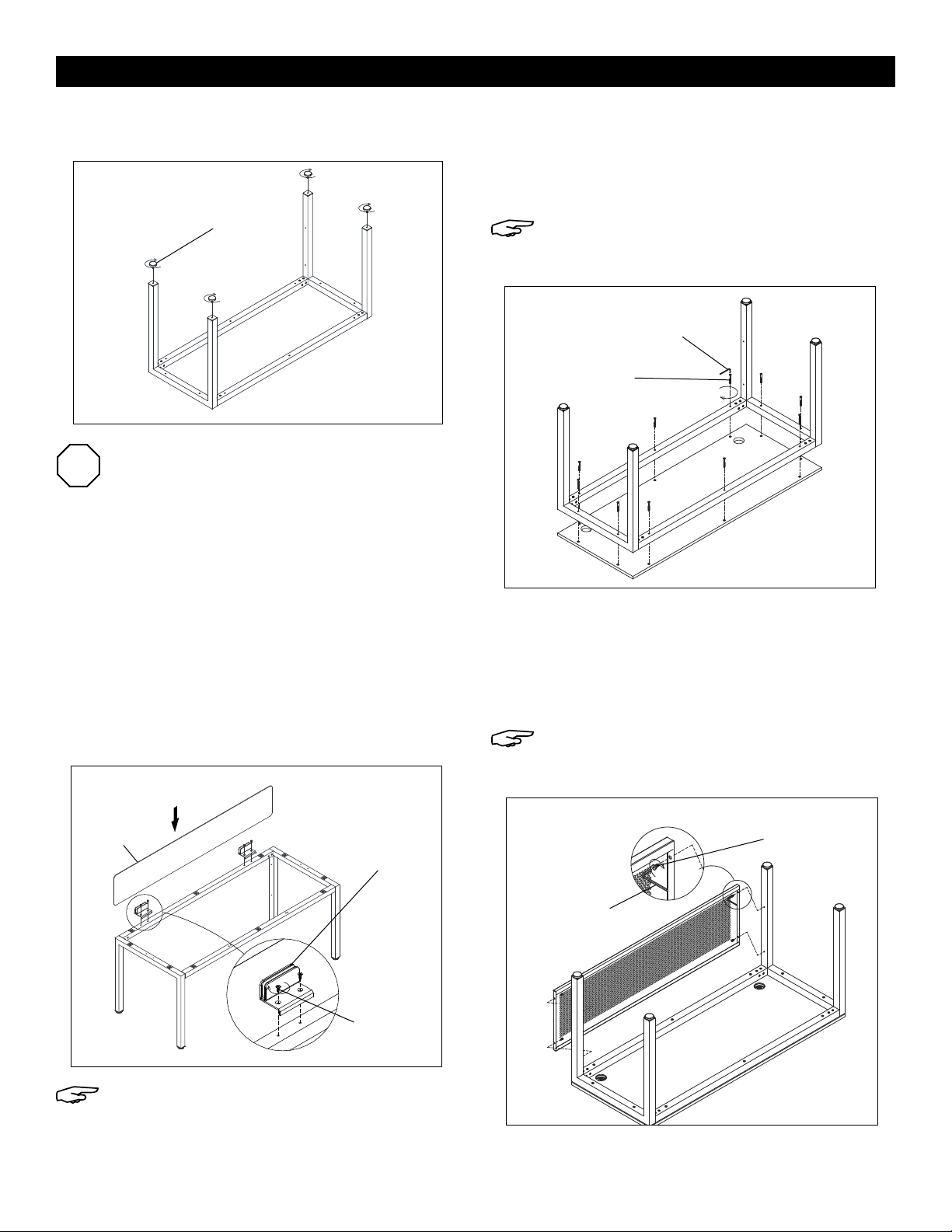

2. Insert adjustable glide into foot of each leg.
(See Figure 2)
• For Desk and Table assembly, proceed to
Step 3.
• For L-Desk and L-Desk Workstation assembly,
proceed to Step 1 on page 4.
• For Back-to-Back Workstation assembly,
proceed to Step 1 on page 6.
3. (Optional) If privacy panel was purchased, align
dual bracket with holes on top of support frame
and attach using two M6 x 15 mm bolts. Repeat
for remaining holes on same side of support frame.
Insert acrylic panel into dual brackets with holder.
(See Figure 3)
NOTE: If privacy panel is attached, keep frame
upright for Steps 4-5. (Optional privacy panel is
not shown.)
4. Place top on ground with underside facing up and
flip over assembled frame. Align holes on top with
holes on frame and attach using 10 M6 x 60 mm
bolts. (See Figure 4)
NOTE: For H-8948 and H-8999, attach top and
frame using eight M6 x 60 mm bolts.
5. If assembling a desk, align holes on modesty panel
with holes on legs and attach using four M6 x 12 mm
bolts. (See Figure 5) If assembling a table, apply
adhesive covers to holes on legs. (See Figure 6)
NOTE: Ensure desktop is attached before
attaching modesty panel.
Figure 2
Figure 3
M6 x 15 mm
Bolt
Allen
Wrench
Acrylic
Panel
Dual Bracket
with Holder
M6 x 12 mm
Bolt
Figure 5
Figure 4
M6 x 60 mm Bolt
Allen Wrench
Adjustable Glide

PAGE 3 OF 24 0421 IH-7741

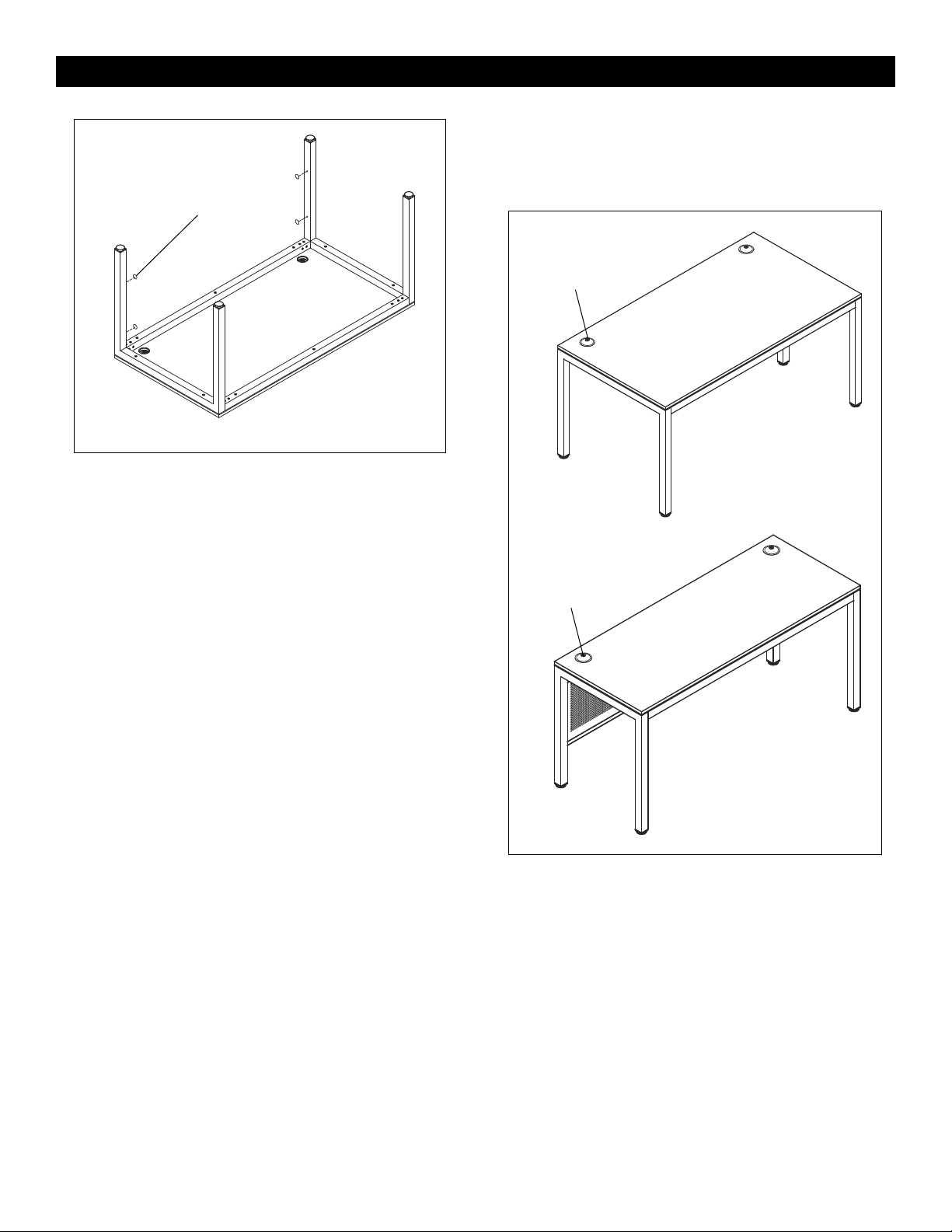

6. Desk/table is now fully assembled. Using two people,
carefully flip the assembled desk/table onto the
feet. Insert black or silver grommets depending on
preference.
DESK AND TABLE ASSEMBLY CONTINUED
Adhesive
Cover
Figure 6
Completed Assembly
with Modesty Panel
Grommet
Completed Assembly
without Modesty Panel
Grommet

PAGE 4 OF 24 0421 IH-7741

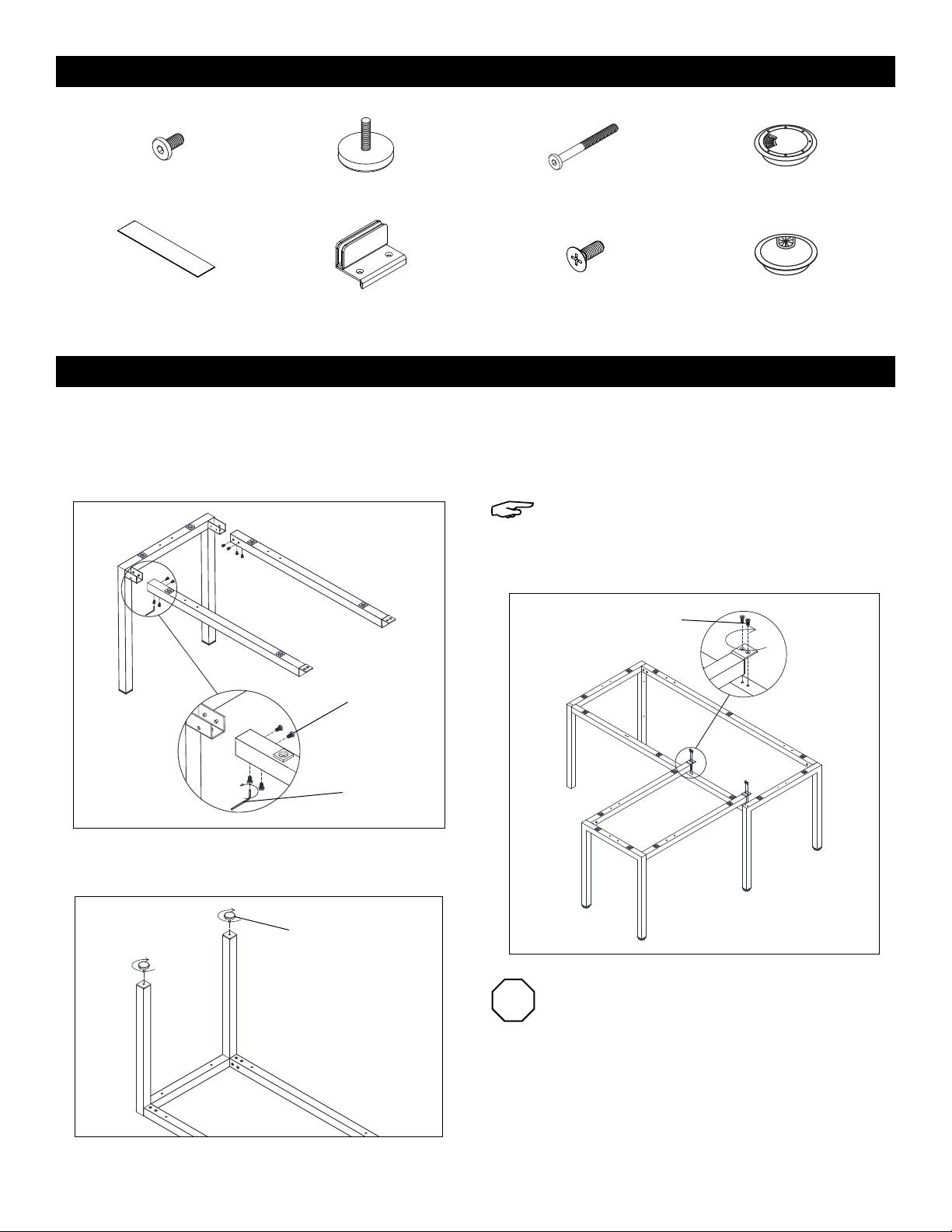

L-DESK RETURN ASSEMBLY
L-DESK RETURN ASSEMBLY PARTS LIST

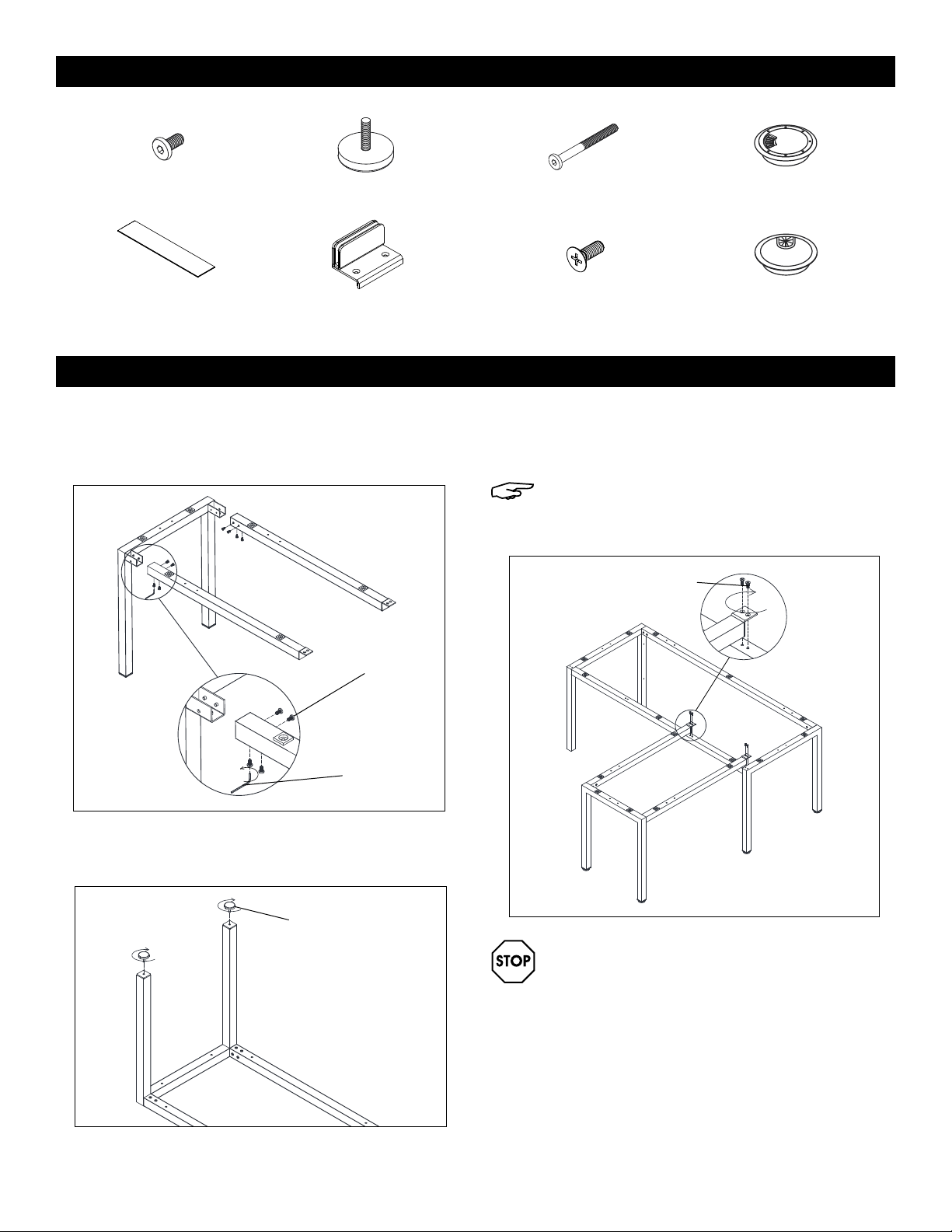

M6 x 12 mm Bolt x 8 Adjustable Glide x 2 M6 x 60 mm Bolt x 6 Black Grommet x 1
Dual Bracket with Holder x 2
(optional)
M6 x 15 mm Bolt x 4
(optional – 4 for H-8220
or H-8221)
Silver Grommet x 1Acrylic Panel x 1
(optional)
1. Slide support frame over leg connector and attach
using four M6 x 12 mm bolts. Repeat for second leg
connector. (See Figure 7)
2. Insert adjustable glide into foot of each leg.
(See Figure 8)
3. Align holes of assembled L-Desk return over holes on
desk frame and attach using two M6 x 15 mm bolts.
Repeat for second set of holes. (See Figure 9)
NOTE: Diagram shows right-hand L-Desk
configuration. For left-hand L-Desk configuration,
attach return frame to opposite side.
For L-Desk assembly, proceed to Step 4.
For L-Desk Workstation assembly, proceed to
Step 1 on page 7.
M6 x 12 mm
Bolt
Allen
Wrench
Figure 7
Figure 8
Adjustable
Glide
Figure 9 M6 x 15 mm
Bolt

PAGE 5 OF 24 0421 IH-7741
L-DESK RETURN ASSEMBLY CONTINUED

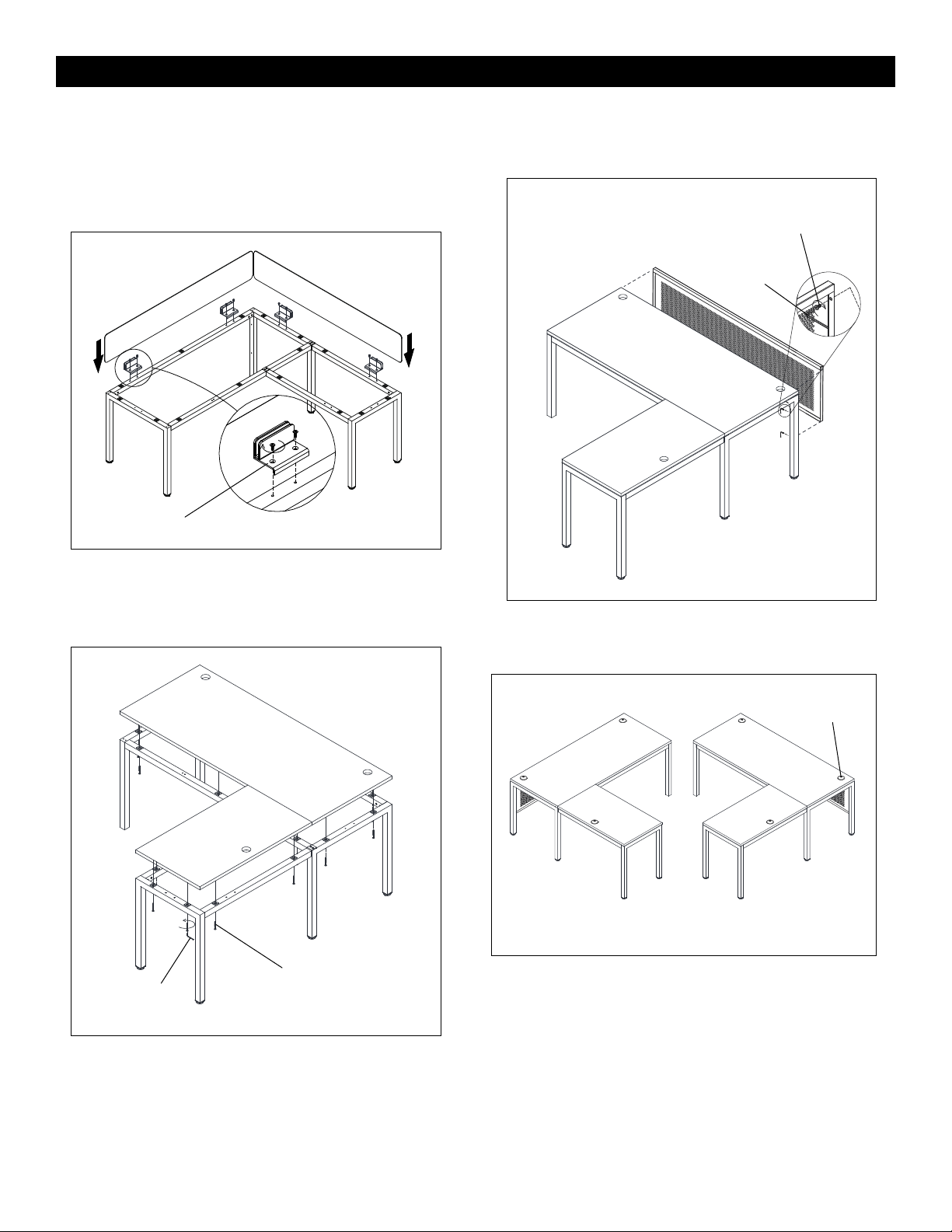

4. (Optional) If privacy panels were purchased, align
dual bracket with holes on top of support frame
and attach using two M6 x 15 mm bolts. Repeat for
opposite side of support frame. Insert acrylic frame
into dual brackets with holder. (See Figure 10)
5. Place tops over frame. Align holes on tops with holes
on frame and attach using 16 M6 x 60 mm bolts.
(See Figure 11)
6. Align holes on modesty panel with holes on legs and
attach using four M6 x 15 mm bolts. (See Figure 12)
7. L-Desk is now fully assembled. Insert black or silver
grommets depending on preference.
Figure 10
Fig ure 11
Dual Bracket with Holder
Figure 12
Completed Assembly
Grommet
M6 x 12 mm
Modesty Panel Bolt
Allen Wrench
Allen
Wrench
M6 x 60 mm
Bolt

PAGE 6 OF 24 0421 IH-7741

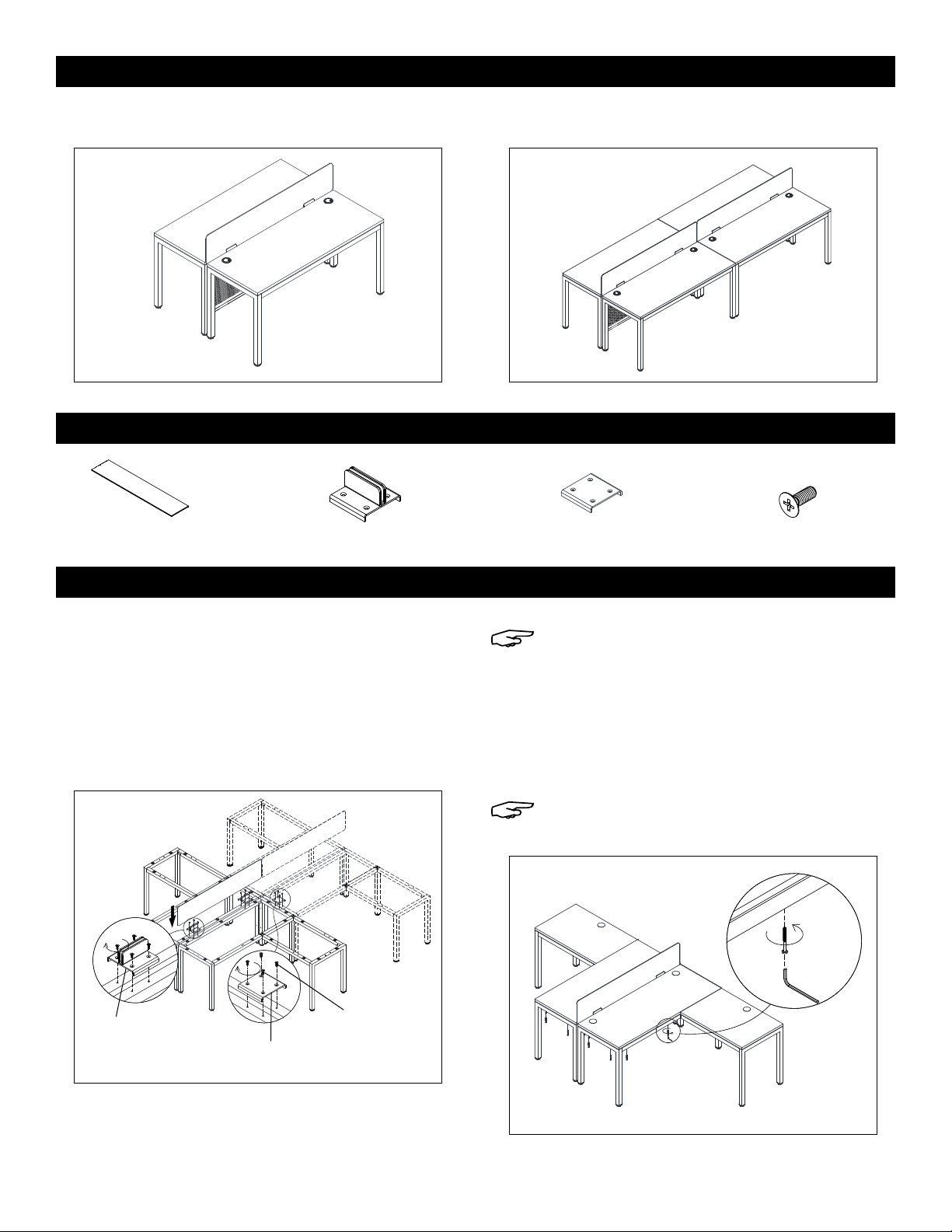

BACK-TO-BACK WORKSTATION ASSEMBLY

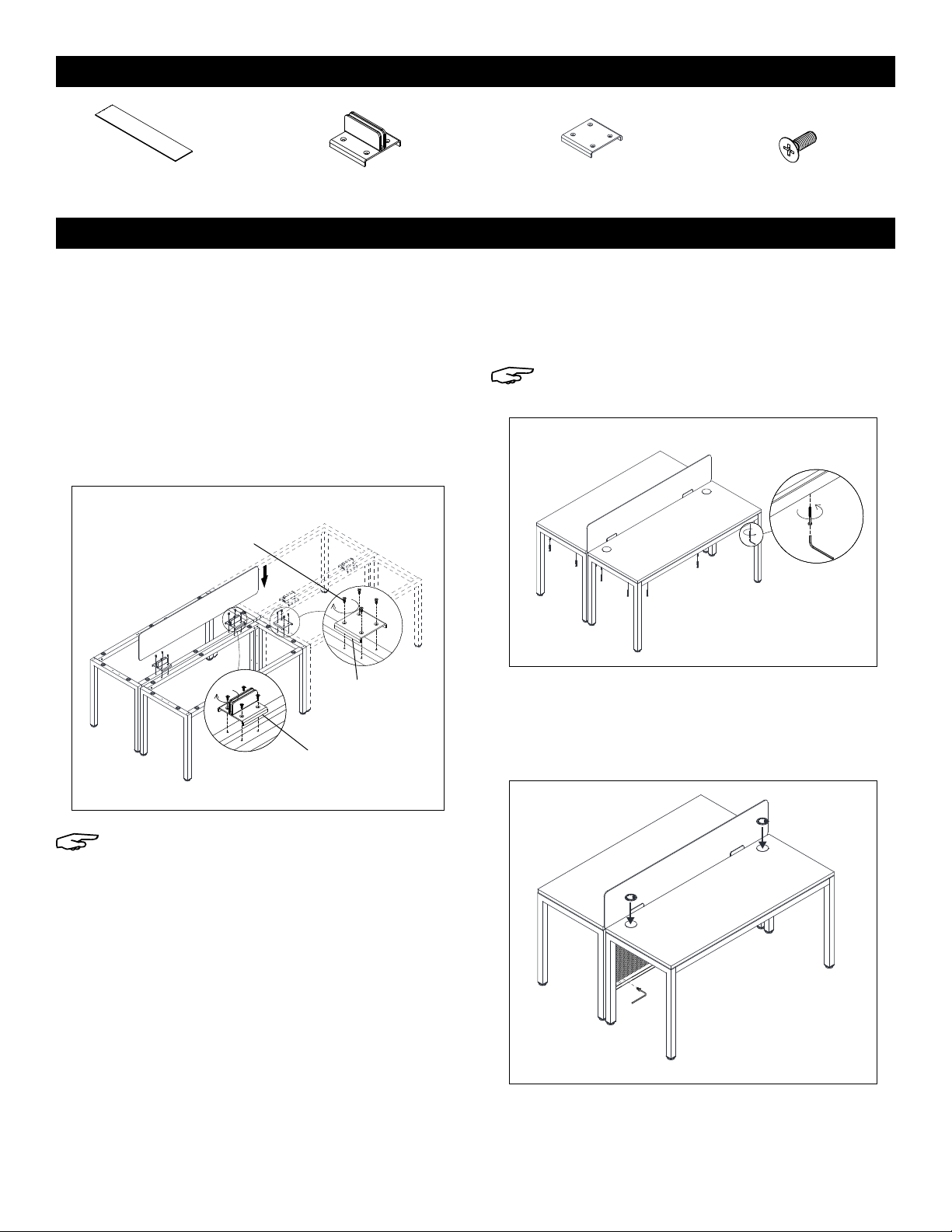

1. Place desk frames together. Align dual bracket
with holder with holes on top of support frames and
attach using four M6 x 15 mm bolts. Repeat for
remaining dual brackets with holder. Insert acrylic
panel into dual brackets with holder. Align dual
bracket with holes on top of leg frames and attach
using four M6 x 15 mm bolts. Repeat for remaining
dual brackets. (See Figure 13)
NOTE: Additional Back-to-Back sets can be
added to create longer configurations. To
extend workstation, attach dual brackets to
end of desks and connect additional sets
during this step.
2. Place tops over frames. Align holes on tops with
holes on frames and attach using M6 x 60 mm bolts.
(See Figure 14)
NOTE: Parts from page 1 will be used during this
step.
3. Align holes on modesty panel with holes on legs and
attach using four M6 x 15 mm bolts. Insert black or silver
grommets based on preference. (See Figure 15)
BACK-TO-BACK WORKSTATION PARTS LIST
Dual Bracket x 2 M6 x 15 mm Bolt x 16Dual Bracket with Holder x 2Acrylic Panel x 1
Figure 13
M6 x 15 mm
Bolt
Dual Bracket
Dual Bracket
with Holder
Figure 14
Figure 15
Modesty Panel
Attachment

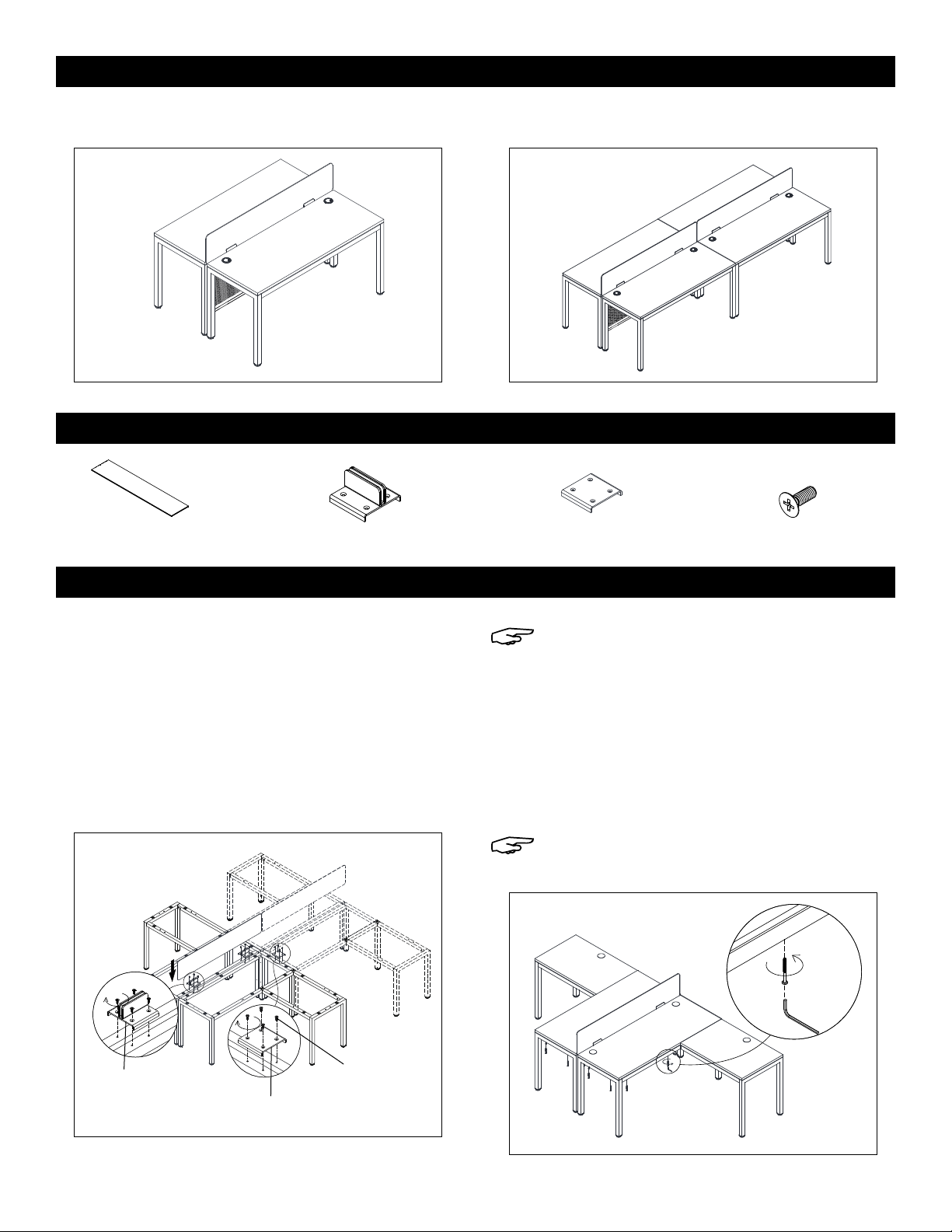

PAGE 7 OF 24 0421 IH-7741
Completed
Assembly
Completed
Assembly

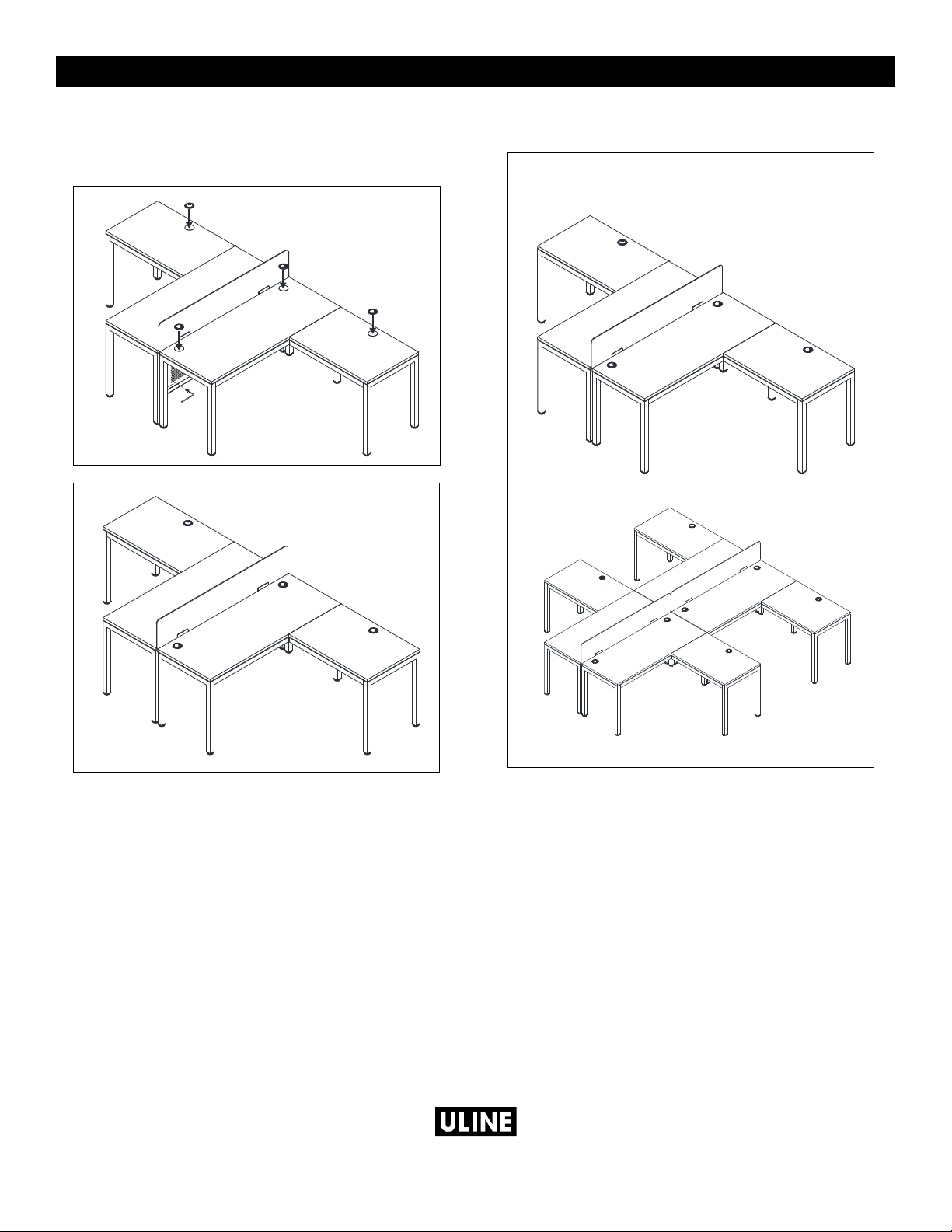

2-person Set 4-person Set
BACK-TO-BACK WORKSTATION ASSEMBLY CONTINUED
4. Workstation is now fully assembled.
1. Place desk frames together. Align dual bracket
with holder with holes on top of support frame and
attach using four M6 x 15 mm bolts. Repeat for
remaining dual brackets with holder. Insert acrylic
panel into dual brackets with holder. Align dual
bracket with holes on top of leg frames and attach
using four M6 x 15 mm bolts. Repeat for remaining
dual brackets. (See Figure 16)
NOTE: Additional L-Desk sets can be added
to create longer configurations. To extend
workstation, attach dual brackets to end of
desks and connect additional sets during
this step.
2. Place tops over frames. Align holes on tops with
holes on frames and attach using M6 x 60 mm bolts.
(See Figure 17)
NOTE: Parts from page 1 will be used during
this step.
L-DESK WORKSTATION ASSEMBLY
L-DESK WORKSTATION PARTS LIST
Dual Bracket x 2 M6 x 15 mm Bolt x 16Dual Bracket with Holder x 2Acrylic Panel x 1
Figure 16
Figure 17
M6 x 15 mm
Bolt
Dual Bracket
Dual Bracket
with Holder

PAGE 8 OF 24 0421 IH-7741
L-DESK WORKSTATION ASSEMBLY CONTINUED
3. Attach using four M6 x 15 mm bolts. Insert black or
silver grommets depending on preference.
(See Figures 18-19)
4. Workstation is now fully assembled.
Figure 18
Figure 19

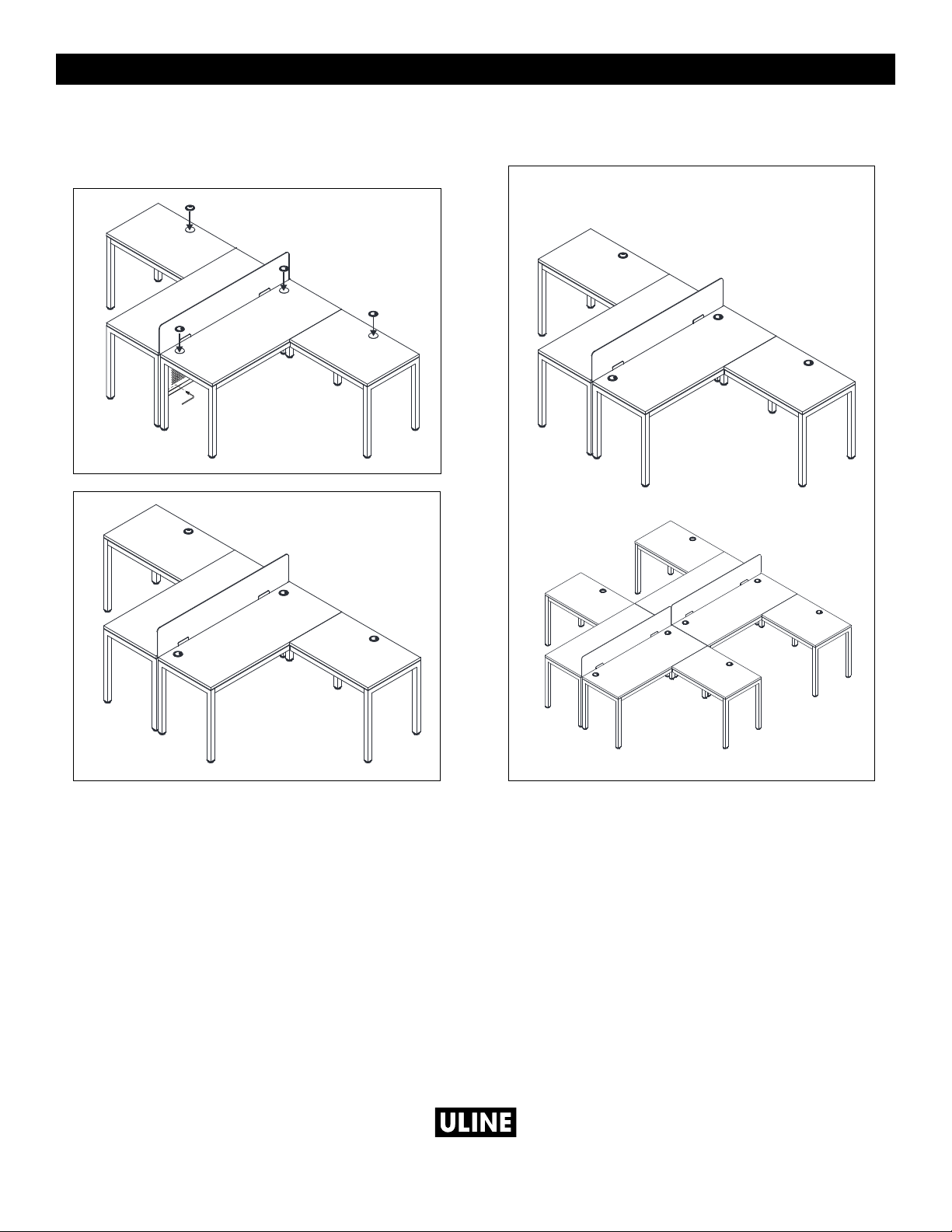

4-person Set
2-person Set
Completed Assembly
1
-800-295-551
0
uline.com

PAGE 9 OF 24 0421 IH-7741
COLECCIÓN URBANA
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Desarmador
de Cruz
Llave Allen
(incluida)
LISTA DE PARTES PARA ENSAMBLE DEL ESCRITORIO Y MESA
ENSAMBLE DEL ESCRITORIO Y LA MESA
Para el ensamble de la Estación de Trabajo de
Privacidad, vea las instrucciones incluidas con
los Paneles.
NOTA: Ensamble la unidad sobre una superficie
lisa que no deje marcas, para evitar rayones.
Verifique que cuente con todas las partes
listadas.
1. Deslice el armazón de soporte sobre el conector de
la pata y fíjelo utilizando cuatro pernos M6 x 12 mm.
Repita la operación con los tres conectores para
patas restantes. (Vea Diagrama 1)
Se Recomienda Armar
Entre Dos Personas
16 Pernos M6 x 12 mm 4 Tapas Niveladoras
4 Cubiertas Adhesivas
10 Pernos M6 x 60 mm
(8 para H-8948 y H-8999)
2 Ojales Negros
4 Pernos del Recato
M6 x 12 mm
2 Soportes Duales con Asa
(opcionales)
4 Pernos M6 x 15 mm
(opcionales)
2 Ojales Plateados
1 Panel de Acrílico
(opcional)
Diagrama 1 Siga el patrón de orificios en
el armazón como se muestra.
Perno M6 x 12 mm
Llave Allen

PAGE 10 OF 24 0421 IH-7741
CONTINUACIÓN DEL ENSAMBLE DEL ESCRITORIO Y LA MESA
Llave
Allen
Perno
M6 x 12 mm
Diagrama 3
Perno
M6 x 15 mm
Panel de
Acrílico
Soporte Dual
con Asa
Diagrama 5
Diagrama 4
Perno M6 x 60 mm
Llave Allen
Diagrama 2
Tapa Niveladora
2. Inserte la tapa niveladora en cada pata.
(Vea Diagrama 2)
• Para el ensamble del Escritorio y Mesa,
proceda al Paso 3.
• Para el ensamble del Escritorio en L y la
Estación de Trabajo con Escritorio en L,
proceda al Paso 1 en la página 12.
• Para el ensamble de la Estación de Trabajo Tipo
Bancada, proceda al Paso 1 en la página 14.
3. (Opcional) Si ya adquirió el panel de privacidad,
alinee el soporte dual con los orificios en la parte
superior del armazón de soporte y fije utilizando dos
pernos M6 x 15 mm. Repita la operación con los
orificios restantes en el mismo lado del armazón de
soporte. Inserte el panel de acrílico en los
soportes duales con asa. (Vea Diagrama 3)
NOTA: Si coloca el panel de privacidad,
mantenga vertical el armazón para los Pasos 4-5.
(El panel de privacidad opcional no se muestra).
4. Coloque la cubierta en el piso con la parte inferior
hacia arriba y voltee el armazón ensamblado.
Alinee los orificios de la cubierta con los orificios del
armazón y fíjelos utilizando 10 pernos M6 x 60 mm.
(Vea Diagrama 4)
NOTA: Para H-8948 y H-8999, una la cubierta y el
armazón utilizando ocho pernos M6 x 60 mm.
5. Si ensambla un escritorio, alinee los orificios
del recato con los orificios de las patas y fíjelos
utilizando cuatro pernos M6 x 12 mm.
(Vea Diagrama 5) Si ensambla una mesa, coloque
las cubiertas adhesivas a los orificios en las patas.
(Vea Diagrama 6)
NOTA: Asegúrese de fijar la cubierta antes
de colocar el recato.

PAGE 11 OF 24 0421 IH-7741
CONTINUACIÓN DEL ENSAMBLE DEL ESCRITORIO Y LA MESA
Cubierta
Adhesiva
Diagrama 6
Ensamble Completo
con Recato
Ojal
Ensamble Completo
sin Recato
Ojal
6. El escritorio o mesa quedaron ensamblados por
completo. Entre dos personas, volteen con cuidado
el ensamble del escritorio o mesa sobre las patas.
Inserte los ojales negros o plateados según prefiera.

PAGE 12 OF 24 0421 IH-7741
ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L
LISTA DE PARTES PARA ENSAMBLE DEL ESCRITORIO EN L
8 Pernos M6 x 12 mm 2 Tapas Niveladoras 6 Pernos M6 x 60 mm 1 Ojal Negro
2 Soportes Duales con Asa
(opcionales)
4 Pernos M6 x 15 mm
(opcionales – 4 para
H-8220 o H-8221)
1 Ojal Plateado1 Panel de Acrílico
(opcional)
1. Deslice el armazón de soporte sobre el conector de
la pata y fíjelo utilizando cuatro pernos M6 x 12 mm.
Repita la operación con la segunda pata.
(Vea Diagrama 7)
2. Inserte una tapa niveladora en cada pata.
(Vea Diagrama 8)
3. Alinee los orificios del ensamble del retorno para
Escritorio en L sobre los orificios del armazón del
escritorio y fije utilizando dos pernos M6 x 15 mm.
Repita con el segundo set de orificios.
(Vea Diagrama 9)
NOTA: El diagrama muestra la configuración
del lado derecho del Escritorio en L. Para la
configuración del lado izquierdo del Escritorio en
L, fije el armazón del retorno al lado opuesto.
Para el ensamble del Escritorio en L proceda
al Paso 4.
Para el ensamble de la Estación de Trabajo
en L, proceda al Paso 1 en la página 15.
Perno
M6 x 12 mm
Llave
Allen
Diagrama 7
Diagrama 8
Tapa
Niveladora
Diagrama 9 Perno
M6 x 15 mm

PAGE 13 OF 24 0421 IH-7741
CONTINUACIÓN DEL ENSAMBLE DEL RETORNO PARA ESCRITORIO EN L
Diagrama 10
Diagrama 11
Soporte Dual con Asa
Diagrama 12
Ensamble Completo
Ojal
Perno M6 x 12 mm
del Recato
Llave Allen
Llave
Allen
Perno
M6 x 60 mm
4. (Opcional) Si ya adquirió los paneles de privacidad,
alinee el soporte dual con los orificios en la parte
superior del armazón de soporte y fíjelo utilizando
dos pernos M6 x 15 mm. Repita la operación con
el lado opuesto del armazón de soporte. Inserte el
armazón de acrílico en los soportes duales con asa.
(Vea Diagrama 10)
5. Coloque las cubiertas sobre el armazón. Alinee
los orificios de las cubiertas con los orificios del
armazón y fije utilizando 16 pernos M6 x 60 mm.
(Vea Diagrama 11)
6. Alinee los orificios del recato con los orificios de las
patas y fije utilizando cuatro pernos M6 x 15 mm.
(Vea Diagrama 12)
7. El Escritorio en L quedó ensamblado por completo.
Inserte los ojales negros o plateados según prefiera.

PAGE 14 OF 24 0421 IH-7741
ENSAMBLE DE LA ESTACIÓN DE TRABAJO TIPO BANCADA
1. Junte los armazones del escritorio. Alinee el soporte
dual con asa con los orificios de la parte superior
de los armazones y fíjelos utilizando cuatro pernos
M6 x 15 mm. Repita la operación con los soportes
duales con asa restantes. Inserte el panel de
acrílico en los soportes duales con asa. Alinee el
soporte dual con los orificios de la parte superior
de los armazones de las patas y fíjelos utilizando
cuatro pernos M6 x 15 mm. Repita la operación con
los soportes duales restantes. (Vea Diagrama 13)
NOTA: Puede agregar sets Tipo Bancada
adicionales para diseñar configuraciones
alargadas. Para extender la estación de
trabajo, fije los soportes duales en el extremo
de los escritorios y conecte los sets adicionales
durante este paso.
2. Coloque las cubiertas sobre los armazones. Alinee
los orificios de las cubiertas con los orificios de los
armazones y fíjelos utilizando pernos M6 x 60 mm.
(Vea Diagrama 14)
NOTA: En este paso se utilizarán las partes de
la página 9.
3. Alinee los orificios del recato con los orificios de las
patas y fíjelos utilizando cuatro pernos M6 x 15 mm.
Inserte los ojales negros o plateados según prefiera.
(Vea Diagrama 15)
LISTA DE PARTES PARA ESTACIÓN DE TRABAJO TIPO BANCADA
2 Soportes Duales 16 Pernos M6 x 15 mm2 Soportes Duales con Asa1 Panel de Acrílico
Diagrama 13 Perno
M6 x 15 mm
Soporte Dual
Soporte Dual
con Asa
Diagrama 14
Diagrama 15
Acoplamiento
del Recato

PAGE 15 OF 24 0421 IH-7741
Ensamble
Completo
Ensamble
Completo
Set para 2
personas
Set para 4
personas
CONTINUACIÓN DEL ENSAMBLE DE LA ESTACIÓN DE TRABAJO TIPO BANCADA
1. Junte los armazones del escritorio. Alinee los orificios
del soporte dual con asa con los orificios de la
parte superior del armazón y fije utilizando cuatro
pernos M6 x 15 mm. Repita la operación con los
soportes duales con asa restantes. Inserte el panel
de acrílico en los soportes duales con asa. Alinee el
soporte dual con los orificios de la parte superior de
los armazones de las patas y fíjelos utilizando cuatro
pernos M6 x 15 mm. Repita la operación con los
soportes duales restantes. (Vea Diagrama 16)
NOTA: Puede agregar sets de Escritorios en
L adicionales para diseñar configuraciones
alargadas. Para extender la estación de
trabajo, fije los soportes duales en el extremo
de los escritorios y conecte los sets adicionales
durante este paso.
2. Coloque las cubiertas sobre los armazones. Alinee
los orificios de las cubiertas con los orificios de los
armazones y fíjelos utilizando pernos M6 x 60 mm.
(Vea Diagrama 17)
NOTA: En este paso se utilizarán las partes
de la página 9.
ENSAMBLE DE LA ESTACIÓN DE TRABAJO CON ESCRITORIO EN L
LISTA DE PARTES DE LA ESTACIÓN DE TRABAJO CON ESCRITORIO EN L
2 Soportes Duales 16 Pernos M6 x 15 mm2 Soportes Duales con Asa1 Panel de Acrílico
Diagrama 16
Diagrama 17
Perno
M6 x 15 mm
Soporte Dual
Soporte Dual
con Asa
4. La Estación de Trabajo quedó ensamblada por completo.

PAGE 16 OF 24 0421 IH-7741
CONTINUACIÓN DEL ENSAMBLE DE LA ESTACIÓN DE TRABAJO CON ESCRITORIO EN L
Diagrama 18
Diagrama 19
Set para
4 personas
Set para
2 personas
Ensamble Completo
8
00-295-551
0
uline.mx
3. Fije utilizando cuatro pernos M6 x 15 mm. Inserte los
ojales negros o plateados según prefiera.
(Vea Diagramas 18-19)
4. La Estación de Trabajo quedó ensamblada por
completo.

PAGE 17 OF 24 0421 IH-7741
COLLECTION « DOWNTOWN »
1-800-295-5510
uline.ca
OUTILS REQUIS
Tournevis
cruciforme
Clé Allen
(inclus)
LISTE DES PIÈCES POUR LE MONTAGE DE LA TABLE ET DU BUREAU
MONTAGE DE LA TABLE ET DU BUREAU
Pour le montage du poste de travail avec
panneau de séparation, reportez-vous aux
instructions qui sont incluses avec les panneaux.
REMARQUE : Montez l'unité sur une surface
lisse et non marquante afin de prévenir les
égratignures. Vérifiez que toutes les pièces
énumérées sont présentes.
1. Faites glisser le cadre de support par-dessus la
ferrure de pied et fixez-le avec quatre boulons
M6x12 mm. Répétez l'opération pour les trois autres
ferrures de pied. (Voir Figure 1)
ARRÊT
Montage à deux personnes
recommandé
Boulon M6 x 12 mm x 16 Patin ajustable x 4
Protection adhésive x 4
Boulon M6 x 60 mm x 10
(8 pour H-8948 et H-8999)
Passe-fil noir x 2
Boulon pour panneau
cache-jambes
M6 x 12 mm x 4
Support double avec
point d'appui x 2
(optionnel)
Boulon M6 x 15 mm x 4
(optionnel)
Passe-fil argenté x 2
Panneau en acrylique x 1
(optionnel)
Figure 1 Suivez le schéma des trous
sur le cadre comme illustré.
Boulon
M6 x 12 mm
Clé Allen

PAGE 18 OF 24 0421 IH-7741
MONTAGE DE LA TABLE ET DU BUREAU SUITE
Figure 2
Clé Allen
Boulon
M6x12 mm
Figure 3
Boulon
M6 x 15 mm
Panneau en
acrylique Support double
avec point
d'appui
Figure 5
Figure 4
Boulon
M6 x 60 mm
Clé Allen
Patin
ajustable
2. Insérez les patins ajustables dans l'extrémité des
pieds. (Voir Figure 2)
• Pour le montage de la table et du bureau,
passez à l'étape 3.
• Pour le montage du bureau en L ou du poste
de travail avec bureau en L, passez à l'étape
1 à la page 20.
• Pour le montage du poste de travail dos à
dos, passez à l'étape 1 à la page 22.
3. (Optionnel) Si vous avez fait l'achat d'un panneau
de séparation, alignez les supports doubles sur
les trous situés sur le cadre de support et fixez-les
à l'aide de deux boulons M6x15 mm. Répétez
l'opération pour les autres trous situés du même
côté du cadre de support. Insérez le panneau en
acrylique dans les supports doubles avec point
d'appui. (Voir Figure 3)
REMARQUE : Si le panneau de séparation est
installé, gardez le cadre debout pour les étapes
4 et 5. (Le panneau de séparation optionnel
n'est pas illustré.)
4. Placez la surface de table au sol, face inférieure
vers le haut, et posez-y le cadre assemblé en le
tournant à l'envers. Alignez les trous de la surface
sur ceux du cadre et fixez à l'aide de dix boulons
M6 x 60 mm. (Voir Figure 4)
REMARQUE : Pour les modèles H-8948 et H-8999,
fixez la surface et le cadre à l'aide de huit
boulons M6 x 60 mm.
5. Si vous montez un bureau, alignez les trous du
panneau cache-jambes sur les trous des pieds et
fixez à l'aide de quatre boulons M6 x 12 mm.
(Voir Figure 5) Si vous montez une table, appliquez
les protections adhésives sur les trous des pieds.
(Voir Figure 6)
REMARQUE : Assurez-vous que le bureau est
déjà installé avant de fixer le panneau
cache-jambes.
ARRÊT

PAGE 19 OF 24 0421 IH-7741
MONTAGE DE LA TABLE ET DU BUREAU SUITE
Protection
adhésive
Figure 6
Montage complété avec
panneau cache-jambes
Passe-fil
Montage complété sans
panneau cache-jambes
Passe-fil
6. Le montage du bureau ou de la table est
maintenant complété. À deux, placez avec soin
le bureau ou la table sur ses pieds. Insérez les
passe-fils noirs ou argentés selon votre gré.

PAGE 20 OF 24 0421 IH-7741
MONTAGE DU RETOUR DE BUREAU EN L
LISTE DES PIÈCES POUR LE MONTAGE DU RETOUR DE BUREAU EN L
Boulon M6 x 12 mm x 8 Patin ajustable x 2 Boulon M6 x 60 mm x 6 Passe-fil noir x 1
Support double avec
point d'appui x 2
(optionnel)
Boulon M6 x 15 mm x 4
(optionnel – 4 pour
H-8220 ou H-8221)
Passe-fil argenté x 1Panneau en acrylique x 1
(optionnel)
1. Faites glisser le cadre de support par-dessus la
ferrure de pied et fixez-le avec quatre boulons
M6x12 mm. Répétez l'opération pour la deuxième
ferrure de pied. (Voir Figure 7)
2. Insérez les patins ajustables dans l'extrémité des
pieds. (Voir Figure 8)
3. Alignez les trous du retour de bureau en L déjà
monté sur ceux du cadre du bureau et fixez à l'aide
de deux boulons M6 x 15 mm. Répétez l'opération
pour l'autre ensemble de trous. (Voir Figure 9)
REMARQUE : Le schéma illustre la configuration
en L du côté droit. Pour la configuration en L
du côté gauche, rattachez le cadre du retour
du côté opposé.
Pour le montage du bureau en L, passez à
l'étape 4.
Pour le montage du poste de travail avec
bureau en L, passez à l'étape 1 à la page 23.
ARRÊT
Boulon
M6 x 12 mm
Clé Allen
Figure 7
Figure 8
Patin
ajustable
Figure 9 Boulon
M6 x 15 mm
