U-Line H-1106 User manual

PAGE 1 OF 15 0321 IH-1106
COUNTER HIGH
CABINET
πH -1106
H-3618 1-800-295-5510
uline.com

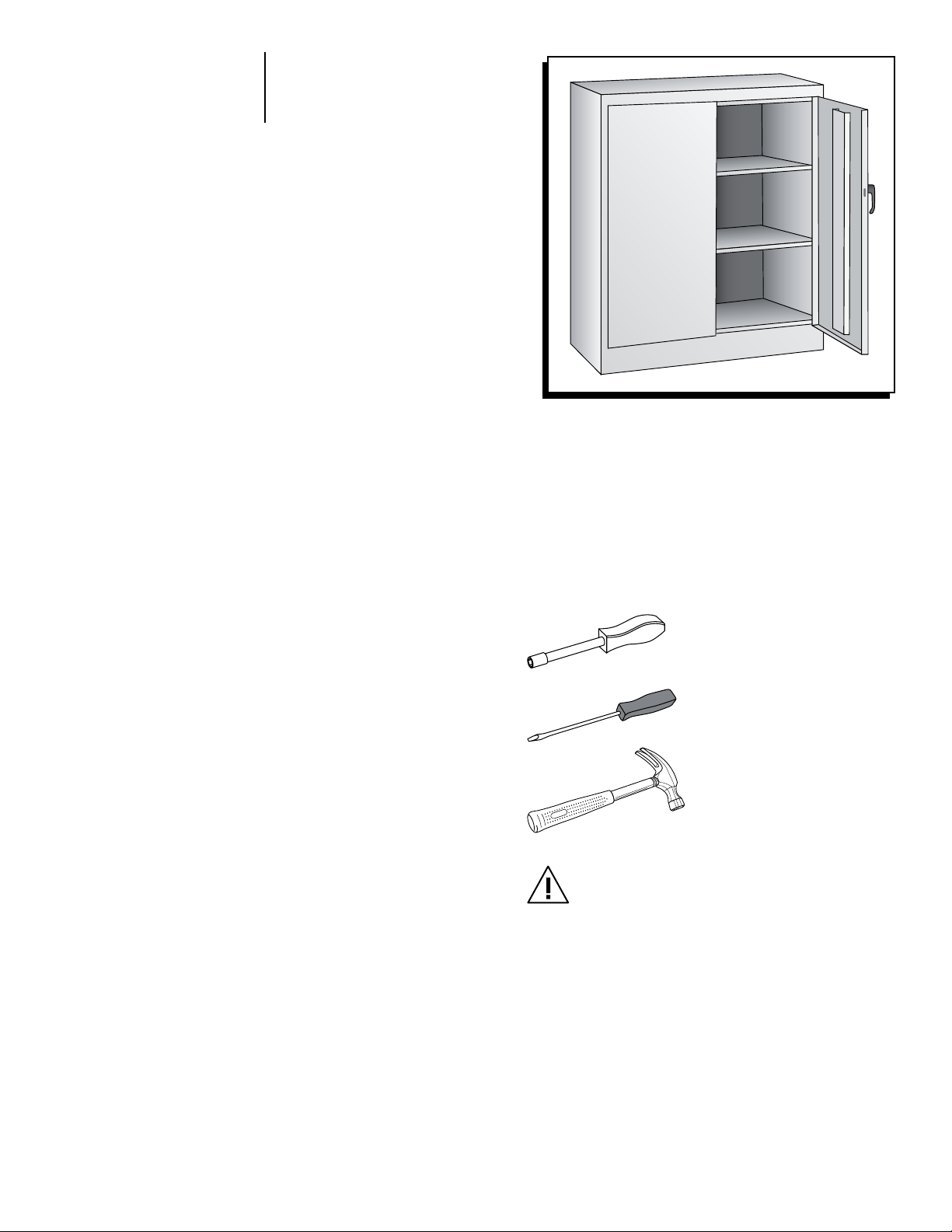

TOOLS NEEDED
11/32" Nut Driver (included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear
work gloves when assembling.
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0321 IH-1106

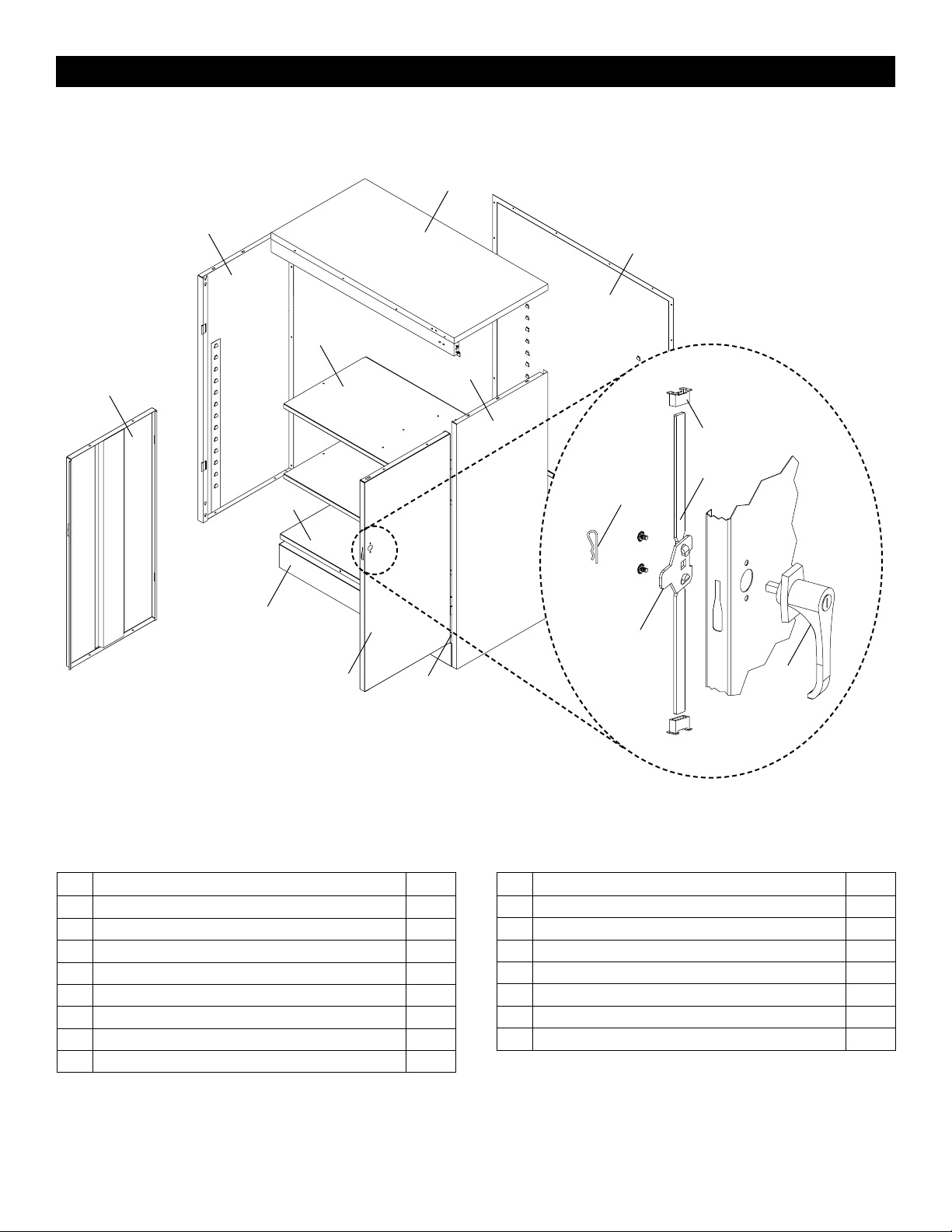

PARTS
PRIMARY ASSEMBLY HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Sill 1
5Shelf 2
6Bottom 1
7Top 1
8Left Door 1
#DESCRIPTION QTY.
9 Right Door 1
10 Lock Bar 2
11 Door Handle With Keys 1
12 Locking Cam 1
13 Cotter Pin 1
14 Lock Bar Guide 2
15 Hinge Pin 4
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 3 OF 15 0321 IH-1106
ASSEMBLING CABINET

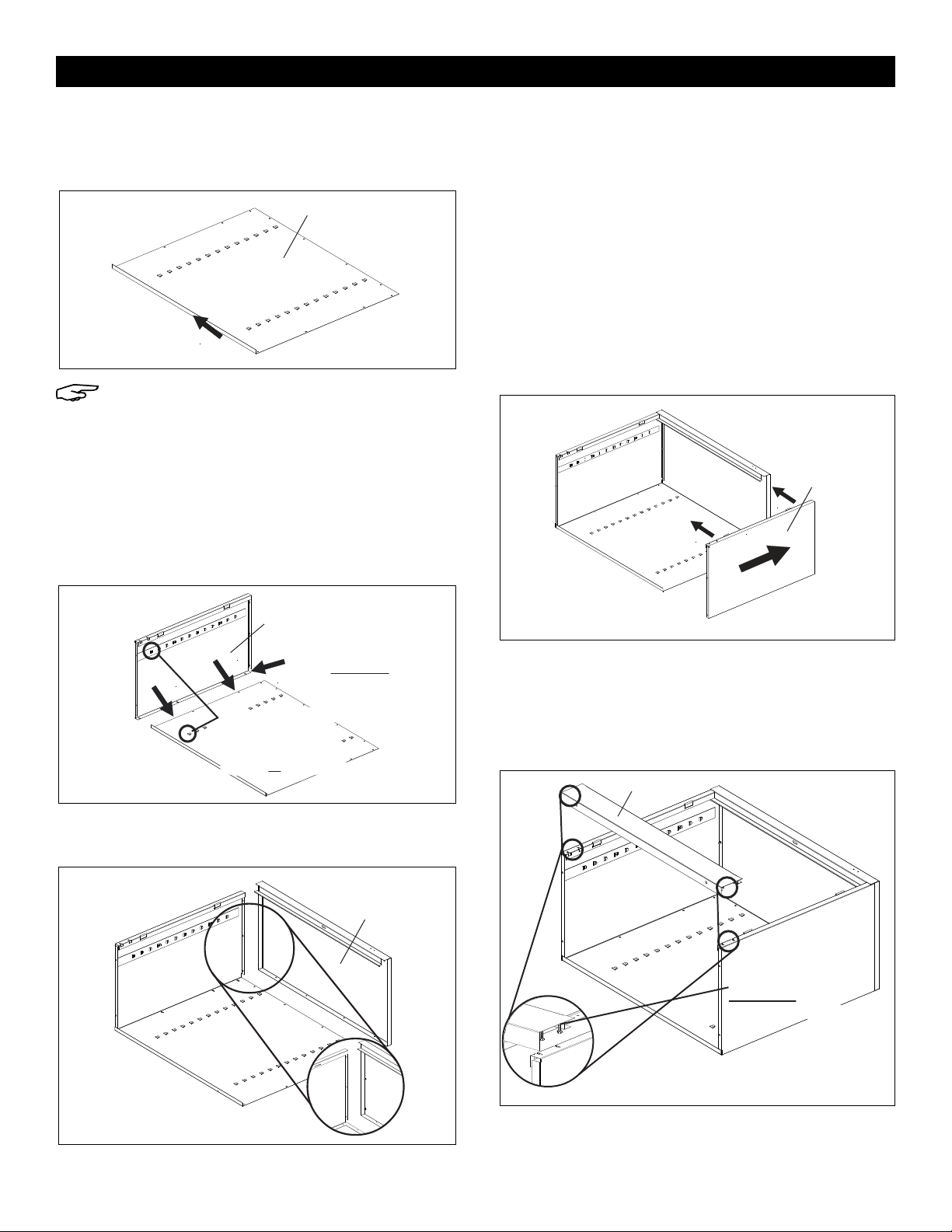

1. Place the back (1) on a protected surface.
The bottom flange should be facing upward.
(See Figure 1)
NOTE: When bolting the unit together, leave
the bolts slightly loose until step 7, unless
otherwise instructed.
2. Attach the left side (2) to the back by placing
flange around the back, and bolting the back
and side together with four bolts and nuts. Be
sure that the lances on all shelf adjustment strips
point in the same direction. (See Figure 2)
3. Attach the top (7) to the unit by sliding the outer
flange over the back of the unit and the side flange
to the side panel on the unit. The threaded studs
should go through the holes in the top flange of the
side and fasten with three nuts. Attach the back to
the top using four bolts and nuts. (See Figure 3)
4. Attach the right side (3) to the back in the same
manner as done in step 2, again making sure that
the flange is around the back and that the lances
on the shelf adjustment strips are pointed
in the same direction as those on the back and
left side. Push the right side panel up so the studs
in the top go through the holes in the top flange of
side and fasten with three nuts. (See Figure 4)
5. Attach the sill (4) to the sides. Place nut loosely on
each of the studs and slide the ends of the sill into
the slots on both sides on the unit. Then securely
tighten the nuts. (See Figure 5)
ASSEMBLY
Flange goes
under back
All lances point
UP on both back
and side.
2Figure 2
Figure 4
3
7
Figure 3
Nuts placed loosely
on studs of the sill.
Slide ends into the slots on
the bottom of the sides.
4Figure 5
Flange faces upward
1Figure 1

PAGE 4 OF 15 0321 IH-1106

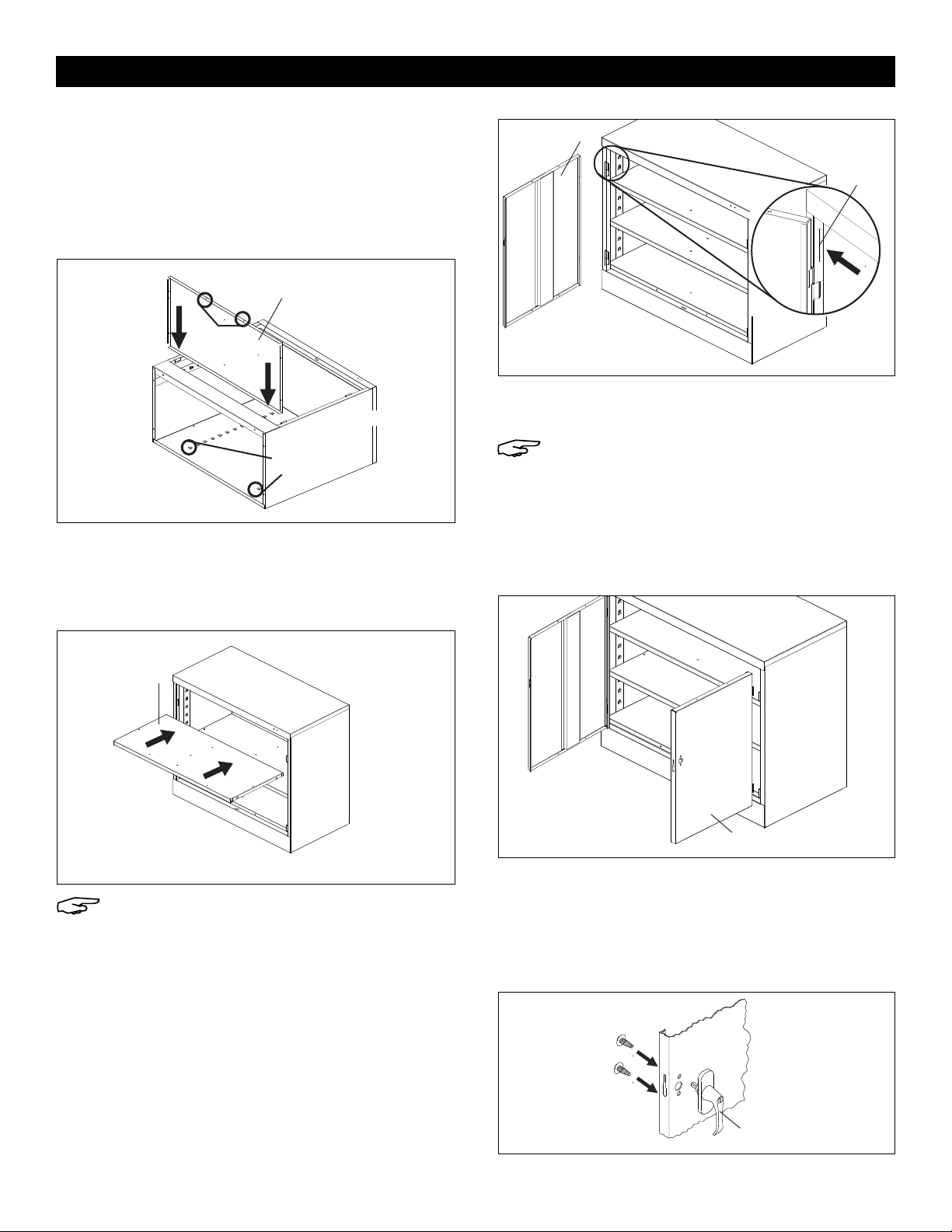

6. Place rear flange of the bottom (6) into the bottom
lances of the back. The flange with the two holes
should face the front, hanging over the sill. Insert
bolts through the bottom and sill with the head
facing the front of the unit. Secure with two nuts.
(See Figure 6)
7. Set the unit upright and tighten all nuts and bolts
around the entire unit.
8. Insert the shelves (5) at desired levels. (See Figure 7)
NOTE: To place the shelves, tilt the shelves
slightly to the left or right before inserting into
the unit.
9. Attach the left door (8) to the unit by placing the
door on the hinges, aligning the hinge holes,
dropping the pins (15) into the slots, then placing
the flat end of a screwdriver on the hinge pins and
tapping them in with a hammer. (See Figure 8)
10. Attach the right door (9) to the unit in the same way
the left door was attached. (See Figure 9)
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
HANDLE/LOCKING SYSTEM INSTALLATION
1. Place the locking handle (11) on the right hand door
and fasten with two #8-32 x 1/4 slotted hex-head
bolts and lock washers. (See Figure 10)
ASSEMBLY CONTINUED
5
Figure 7
8
15
Figure 8
Insert shelf into
bottom lances.
Two holes must
be in front
6
Figure 6
11
Figure 10
9
Figure 9

PAGE 5 OF 15 0321 IH-1106
ASSEMBLY CONTINUED

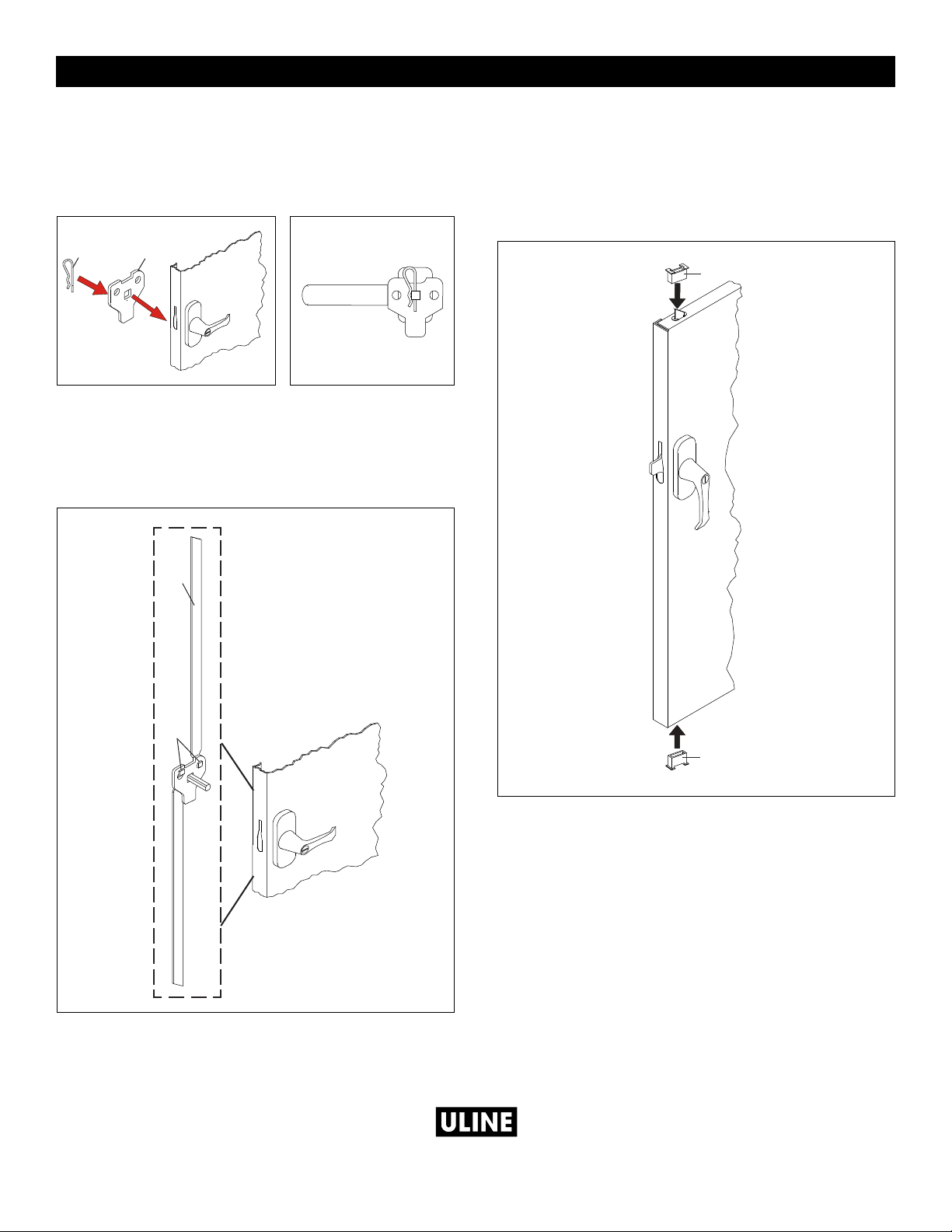

2. Turn the handle to the open position, and place the
locking cam (12) over the square shank of the door
handle. The latch must be facing down as shown.
(See Figure 11) Then place the locking cotter pin (13)
through the hole of the square shank. (See Figure 12)
3. With the handle still in the open position, hook
the locking bars (10) to the locking cam. Once in
position, slowly rotate the door handle to the closed
position so the lock bars protrude from the holes at
the top and bottom of the door. (See Figure 13)
4. Slide the nylon lock bar guide inserts (14) over the
lock bar ends and through the door slots. Push
firmly until the guides snap into place. If necessary,
turn the handle back to the open position and
gently tap with a hammer until the guides slide into
place. (See Figure 14)
10
12
Figure 13
14
14
Figure 14
13 12
Fi gu re 11 Figure 12
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0321 IH-1106
GABINETE CON
ALTURA DE
MOSTRADOR
πH -1106
H-3618 800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(incluida)
Desarmador de Cabeza Plana
Martillo
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Tenga cuidado al
manipular las distintas piezas para evitar
lesiones. Por seguridad, use guantes de
trabajo para ensamblar las partes.

PAGE 7 OF 15 0321 IH-1106
PARTES
ENSAMBLE PRIMARIO ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4Base Frontal 1
5 Repisa 2
6Parte Inferior 1
7Parte Superior 1
8Puerta Izquierda 1
#DESCRIPCIÓN CANT.
9Puerta Derecha 1
10 Barra de Seguridad 2
11 Asa de la Puerta con Llaves 1
12 Leva con Seguro 1
13 Pasador 1
14 Guía de la Barra de Seguridad 2
15 Perno de la Bisagra 4
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 8 OF 15 0321 IH-1106
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. El reborde inferior deberá apuntar hacia
arriba. (Vea Diagrama 1)
NOTA: Al unir las distintas piezas de la unidad,
deje los pernos ligeramente sueltos hasta el
paso 7, a menos que se indique lo contrario.
2. Fije el panel lateral izquierdo (2) a los paneles
posteriores colocando el reborde por detrás y
uniendo la parte posterior y los laterales con cuatro
pernos y tuercas. Asegúrese de que las lancetas
de todas las tiras de ajuste de las repisas apunten
hacia la misma dirección. (Vea Diagrama 2)
3. Fije el panel superior (7) a la unidad deslizando
el reborde exterior por detrás de la unidad y el
reborde lateral en el panel lateral de la unidad.
Los remaches roscados deberán insertarse en los
orificios del reborde superior del lateral y fijarse
con tres tuercas. Una el panel posterior al superior
usando cuatro pernos y tuercas. (Vea Diagrama 3)
4. Fije el panel lateral derecho (3) igual que hizo en
el paso 2, asegurándose de nuevo que el reborde
esté por detrás y que las lancetas de las tiras de
ajuste de las repisas apunten hacia la misma
dirección que las de la parte posterior y el
lado izquierdo. Empuje el panel lateral derecho
hacia arriba de forma que los remaches de
la parte superior se inserten en los orificios del
reborde superior del lado y fije con tres tuercas.
(Vea Diagrama 4)
5. Coloque la base frontal (4) en los laterales.
Coloque las tuercas sin apretar en cada uno de
los remaches y deslice los extremos de la base
en las ranuras de ambos lados de la unidad. A
continuación apriete de forma segura las tuercas.
(Vea Diagrama 5)
ENSAMBLE
El reborde va
por detrás de
la parte posterior
2
Todas las lancetas
deben apuntar hacia
ARRIBA en el panel
posterior y lateral.
Diagrama 2
Diagrama 4
3
7
Diagrama 3
Deslice los extremos en las ranuras
de la parte inferior de los laterales.
4
Tuercas colocadas
sueltas en los
remaches de la base.
Diagrama 5
El reborde apunta
hacia arriba
1Diagrama 1

PAGE 9 OF 15 0321 IH-1106
6. Inserte el reborde posterior de la parte inferior (6)
en las lancetas inferiores de la parte posterior. El
reborde con los dos orificios debe apuntar hacia
delante, colgando por encima de la base. Inserte
pernos a través de la parte inferior y de la base con
la cabeza apuntando hacia la parte delantera de
la unidad. Fije con dos tuercas. (Vea Diagrama 6)
7. Coloque la unidad en posición vertical y apriete
todas las tuercas y los pernos de la unidad.
8. Inserte las repisas (5) a los niveles deseados.
(Vea Diagrama 7)
NOTA: Antes de poder colocar las repisas en
la unidad deberá inclinarlas ligeramente a la
derecha o a la izquierda.
9. Coloque la puerta izquierda (8) en la unidad
colocándola en las bisagras, alineando los
orificios de la bisagra, insertando los pernos (15)
en las ranuras y luego inserte el extremo plano de
un desarmador en los pasadores de la bisagra
y golpee ligeramente con un martillo para
insertarlos. (Vea Diagrama 8)
10. Coloque la puerta derecha (9) en la unidad de la
misma forma que colocó la puerta izquierda.
(Vea Diagrama 9)
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave
de tuercas incluida para ajustar el nivel de
las patas en las esquinas frontales inferiores.
Debe insertar la llave de tuercas por adentro
del gabinete hasta las patas y ajustar cuanto
sea necesario.
INSTALACIÓN DEL ASA/SISTEMA DE CIERRE
1. Coloque el asa de bloqueo (11) en la puerta
derecha y fíjela con dos pernos ranurados de
cabeza hexagonal de #8-32 x 1/4 y rondanas de
seguridad. (Vea Diagrama 10)
CONTINUACIÓN DE ENSAMBLE
5
Diagrama 7
Inserte la repisa
en las lancetas
inferiores.
Los dos orificios
deben quedar
delante
6Diagrama 6
8
15
Diagrama 8
9
11
Diagrama 10
Diagrama 9

PAGE 10 OF 15 0321 IH -1106
CONTINUACIÓN DE ENSAMBLE
2. Gire el asa a la posición de abierto y coloque la
leva con seguro (12) sobre el vástago cuadrado
del asa de la puerta. El pestillo debe apuntar
hacia abajo como se muestra. (Vea Diagrama 11)
A continuación, coloque el pasador de perno
de bloqueo (13) a través del orificio del vástago
cuadrado. (Vea Diagrama 12)
3. Con el asa todavía en la posición de abierto, fije
las barras de seguridad (10) a la leva con seguro.
Una vez en posición, gire lentamente el asa de la
puerta a la posición de cerrado de forma que las
barras de seguridad sobresalgan de los orificios
en la parte superior e inferior de la puerta.
(Vea Diagrama 13)
4. Deslice los insertos de la guía de la barra de
seguridad de nylon (14) sobre los extremos de la
barra de seguridad y a través de las ranuras de
la puerta. Empuje con firmeza hasta que las guías
encajen en su lugar. Si es necesario, gire el asa
de nuevo a la posición de abierto y golpéela
con suavidad con un mazo hasta que las guías
encajen en su lugar. (Vea Diagrama 14)
10
12
Diagrama 13
14
14
Diagrama 14
13 12
Diagrama 11 Diagrama 12
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0321 IH -1106
ARMOIRE HAUTEUR
COMPTOIR
πH -1106
H-3618 1-800-295-5510
uline.ca
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
Tournevis à tête plate
Marteau
MISE EN GARDE! Certaines pièces peuvent
avoir des bords tranchants. Faites
attention lorsque vous manipulez les
diverses pièces, afin d'éviter les blessures.
Pour sécurité, portez des gants de travail
lors du montage.

PAGE 12 OF 15 0321 IH -1106
PIÈCES
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral gauche 1
3Panneau latéral droit 1
4 Seuil de cadre 1
5Tablette 2
6 Dessous de l'armoire 1
7Dessus de l'armoire 1
8Porte gauche 1
#DESCRIPTION QTÉ
9Porte droite 1
10 Barre de verrouillage 2
11 Poignée de porte avec clés 1
12 Came de verrouillage 1
13 Goupille fendue 1
14 Guide de barre de verrouillage 2
15 Axe de charnière 4
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 13 OF 15 0321 IH -1106
MONTAGE DE L'ARMOIRE
1. Placez le panneau arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut. (Voir Figure1)
REMARQUE: Lorsque vous boulonnez l'unité,
laissez les boulons légèrement desserrés jusqu'à
l'étape 7, à moins qu'indiqué autrement.
2. Fixez le panneau latéral gauche (2) au panneau
arrière en positionnant la bride juste derrière le
panneau arrière et en boulonnant le dos et les
côtés ensemble à l'aide de quatre boulons et
écrous. Assurez-vous que les crochets sur toutes les
bandes de réglage des tablettes pointent dans la
même direction. (Voir Figure2)
3. Fixez le dessus de l'armoire (7) à l'unité en glissant
la bride extérieure par-dessus l'arrière de l'unité et
la bride latérale sur le panneau latéral de l'unité. Les
goujons filetés doivent s'insérer dans les trous de la
bride supérieure du côté et être fixés à l'aide de trois
écrous. Fixez le panneau arrière au dessus de l'armoire
à l'aide de quatre boulons et écrous. (Voir Figure3)
4. Fixez le panneau latéral droit (3) au panneau arrière
de la même manière qu'à l'étape 2. Rassurez-vous
toujours que la bride repose du côté extérieur du
panneau arrière et que les crochets sur les bandes
de réglage des tablettes pointent dans la même
direction que celles du panneau arrière et du
panneau latéral gauche. Poussez le panneau latéral
droit vers le haut afin que les goujons s'insèrent dans
les trous de la bride supérieure du côté et fixez à
l'aide de trois écrous. (Voir Figure4)
5. Fixez le seuil de cadre (4) aux côtés. Placez les
écrous lâchement sur chacun des goujons et
glissez les extrémités du seuil de cadre dans les
fentes sur les deux côtés de l'unité. Ensuite, serrez
fermement à l'aide d'écrous. (Voir Figure5)
MONTAGE
La bride se place
sous le panneau
arrière.
2
Tous les crochets
pointent vers le
HAUT sur les panneaux
arrière et latéraux.
Figure2
Figure4
3
7
Figure3
Glissez les extrémités dans les fentes sur
le dessous des panneaux latéraux.
4
Les écrous sont placés
lâchement sur les
goujons du seuil de cadre.
Figure5
La bride est
orientée vers le haut.
1Figure1

PAGE 14 OF 15 0321 IH -1106
6. Placez la bride arrière du dessous (6) dans les
crochets inférieurs du panneau arrière. La bride
avec deux trous doit être orientée vers l'avant, et
elle doit reposer sur le seuil de cadre. Insérez les
boulons à travers le dessous et le seuil de cadre, la
tête des boulons orientée face au devant de l'unité.
Fixez à l'aide de deux écrous. (Voir Figure 6)
7. Placez l'unité en position verticale et serrez tous les
écrous et boulons de l'unité.
8. Insérez les tablettes (5) à la hauteur souhaitée.
(Voir Figure7)
REMARQUE: Pour placer les tablettes,
vous devez d'abord incliner les tablettes
légèrement vers la gauche ou la droite avant
de les insérer dans l'unité.
9. Fixez la porte gauche (8) à l'unité en plaçant la
porte sur les charnières, en alignant les trous de
charnière et en déposant les axes de charnière (15)
dans les fentes, puis en les enfonçant complètement
en plaçant dessus le côté plat d'un tournevis sur
lequel taper avec un marteau. (Voir Figure8)
10. Fixez la porte droite (9) à l'unité de la même manière
que vous avez fixé la porte gauche. (Voir Figure 9)
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez
le tournevis à douille inclus pour ajuster les
pieds de nivellement situés aux deux coins
inférieurs avant. Le tournevis à douille doit être
inséré à l'intérieur de l'armoire vers les pieds.
Ajustez si nécessaire.
INSTALLATION DE LA POIGNÉE DE VERROUILLAGE
1. Placez la poignée de verrouillage (11) sur la
porte droite et fixez-la à l'aide de deux boulons à
encoches à tête hexagonale n°8-32 x 1/4 et de
rondelles de blocage. (Voir Figure10)
MONTAGE SUITE
5
Figure7
Insérez la tablette
dans les crochets
inférieurs.
Deux trous
doivent être
à l'avant
6Figure6
8
15
Figure 8
9
Figure 9
11
Figure 10

PAGE 15 OF 15 0321 IH -1106
MONTAGE SUITE
2. Tournez la poignée en position ouverte et placez la
came de verrouillage (12) sur la tige carrée de la
poignée de porte. Le loquet doit être orienté vers le
bas, comme illustré. (Voir Figure 11) Ensuite, insérez la
goupille fendue de verrouillage (13) dans le trou de
la tige carrée. (Voir Figure12)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (10) à la
came de verrouillage. Une fois en position, tournez
lentement la poignée de porte en position fermée
afin que les barres de verrouillage sortent des trous
dans le haut et le bas de la porte. (Voir Figure13)
4. Glissez les guides de barre de verrouillage en nylon
(14) sur les extrémités des barres de verrouillage et
à travers les fentes de la porte. Appuyez fermement
jusqu'à ce que les guides s'enclenchent dans la
porte. Si nécessaire, tournez la poignée en position
ouverte et tapotez doucement avec un marteau
jusqu'à ce que les guides s'enclenchent.
(Voir Figure14)
10
12
Figure13
14
14
Figure14
13 12
Figure11 Figure12
1
-800-295-551
0
uline.ca
