U-Line H-2553 User manual

PAGE 1 OF 15 1119 IH-2533
πH-2533
SUPPLY CABINET
1-800-295-5510
uline.com

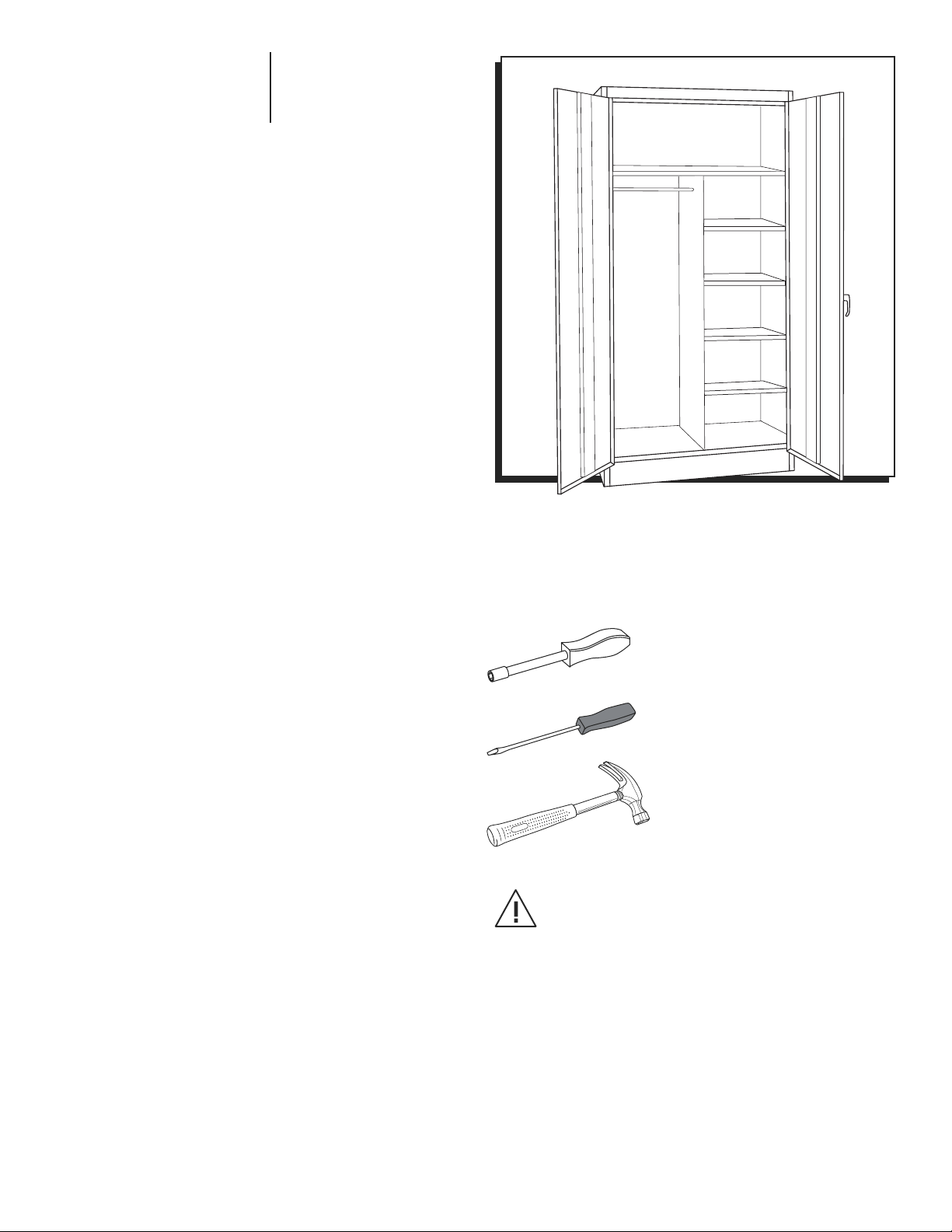

TOOLS NEEDED
11/32" Nut Driver
(included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For your safety,
wear work gloves when assembling.
Para Español, vea páginas 6-10.
Pour le français, consulter les page 11-15.

PAGE 2 OF 15 1119 IH-2533

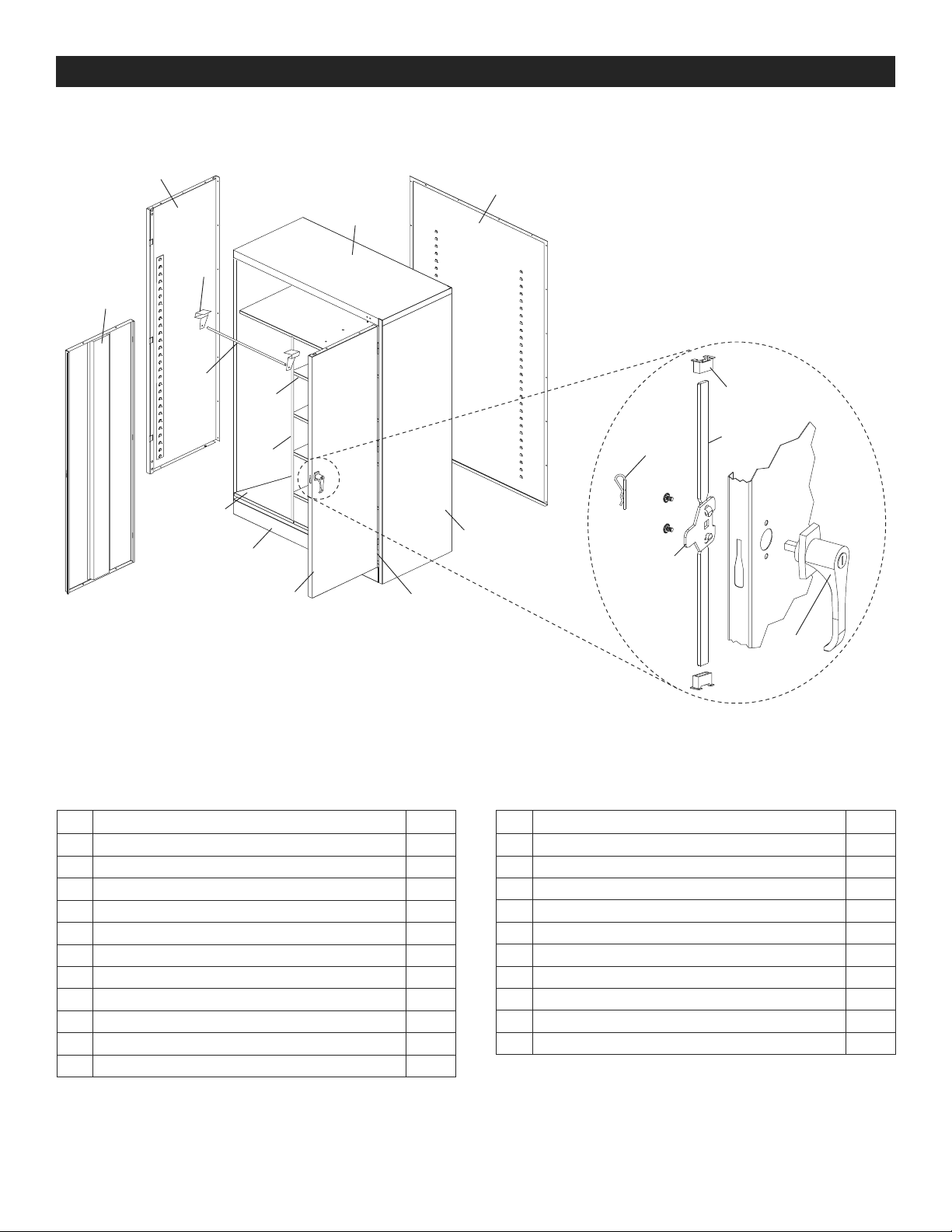

PARTS
19
16
15
17
18
12
2
1
8
4
13 14
3
5
7
11
10
9
6
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Sill 1
5Shelf 1
6Bottom 1
7Partition 1
8Top 1
9 Coat Rod Bracket 2
10 Coat Rod 1
11 Partition Shelf 4
#DESCRIPTION QTY.
12 Left Door 1
13 Right Door 1
14 Hinge Pin 6
15 Door Handle With Keys 1
16 Lock Bar 1
17 Locking Cam 1
18 Lock Bar Guide 2
19 Cotter Pin 1
#8-32 x 3/8"Bolt (Not Shown) 31
#8-32 Nut (Not Shown) 47
PRIMARY ASSEMBLY HANDLE ASSEMBLY

PAGE 3 OF 15 1119 IH-2533

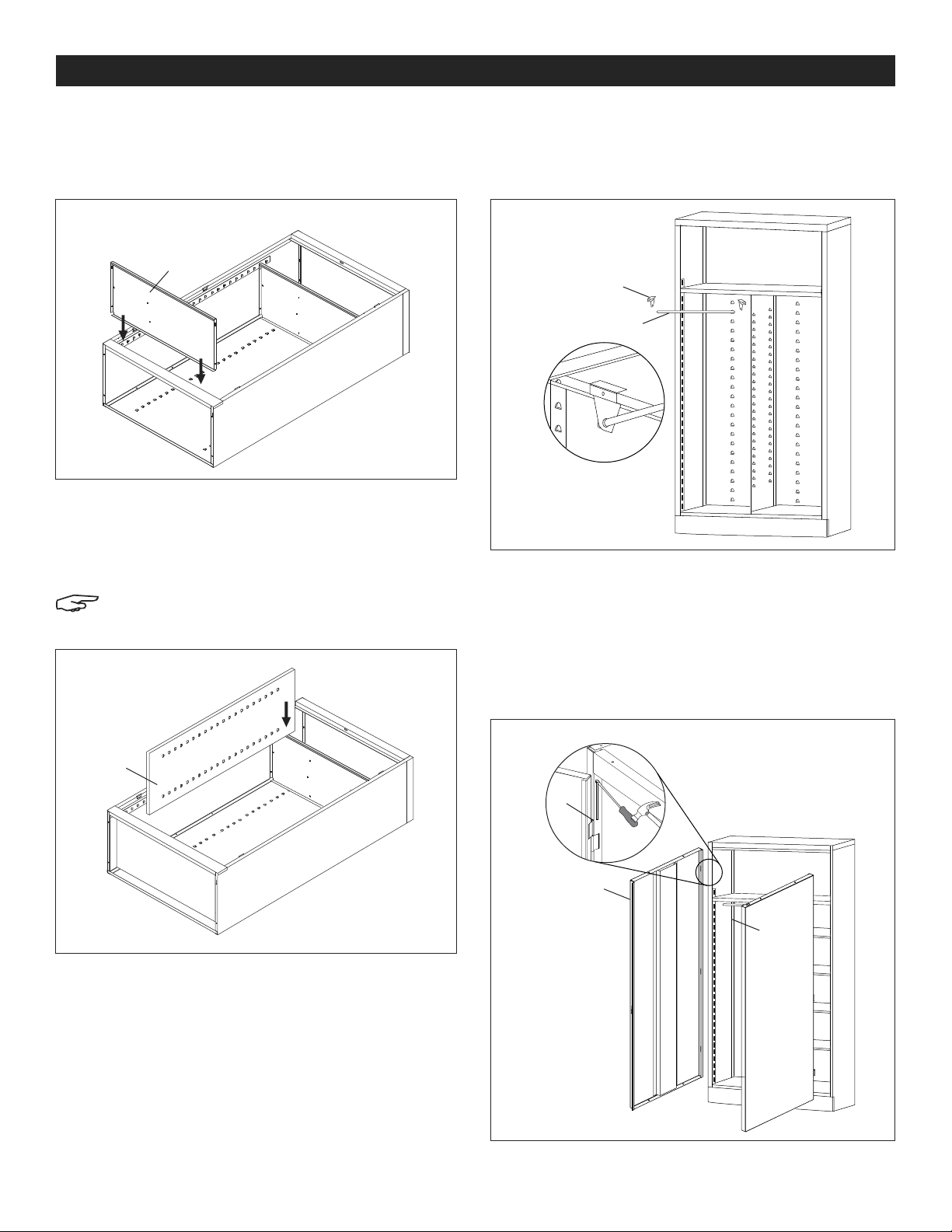

ASSEMBLING CABINET
1. Place the back panel (1) on a protected surface.
The bottom flange should be facing upward.
2. Attach the left side (2) and right side (3) to the back
panel by placing flange around the back and
bolting the back and sides together with seven
bolts and nuts on each side. Be sure that the lances
on all shelf adjustment strips point in the same
direction. (See Figure 1)
3. Insert bolts into the outside holes on the sill (4),
placing two on each end (See Inset A). Attach the
nuts, but do not tighten. Next, insert the loose bolt
heads on the sill into the large end of the keyhole
slots at the bottom of each side panel. Slide the bolt
heads securely into the smaller end of the keyhole
slot, and tighten the four nuts securely. (See Figure 2)
4. Insert the shelf (5) into the second from top position
on the shelf adjustment strips. Do this by inserting
the shelf edges into the lances on all four strips. Be
sure the channeled edge of the shelf is toward the
cabinet front. (See Figure 3)
5. Attach the top (8) to the unit by sliding the outer
flange over the back of the unit and the side flange
on the side panel of the unit. The threaded studs
should go through the holes in the top flange of the
side and fasten with three nuts. Attach the back to
the top using four bolts and nuts. (See Figure 4)
ASSEMBLY INSTRUCTIONS
3
2
1
Figure 1
Inset A
4
Figure 2
5
Inset B
Figure 3
8
Figure 4

PAGE 4 OF 15 1119 IH-2533

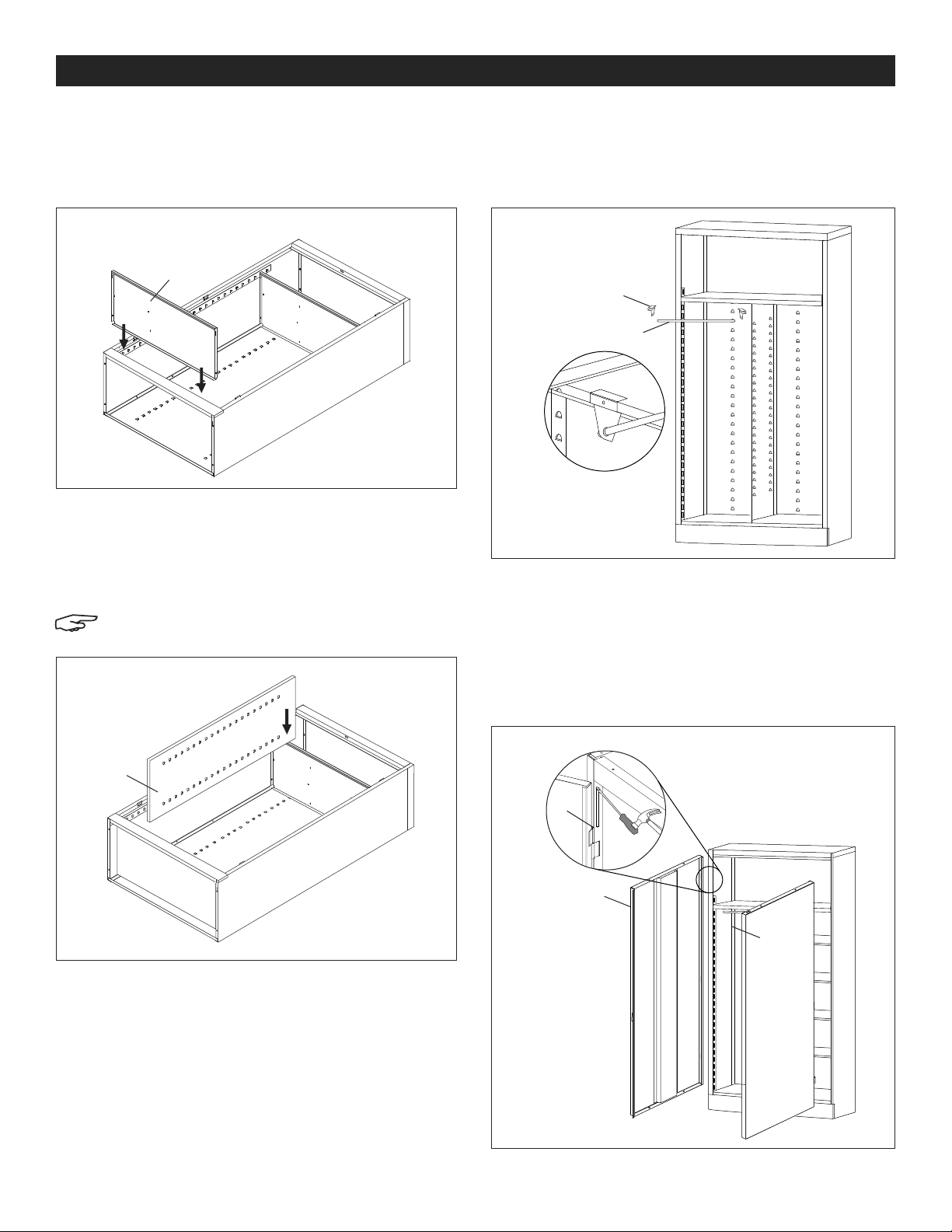

6. Place the bottom (6) in the bottom lances of the shelf
adjustment strips. The flange with two holes should
face the front, and it should hang over the sill. Bolt to
the sill with two bolts and nuts. (See Figure 5)
7. Insert partition (7) into the cabinet. Align the two top
and two bottom holes in the partition with the holes
in the top of shelf and bottom of cabinet. Attach with
bolts and nuts. (See Figure 6)
NOTE: Bolts should be inserted from the top
downward.
8. Attach a coat rod bracket (9) beneath the left side
of the shelf with a nut and bolt. Repeat step to
attach right bracket (9). Insert coat rod (10) into holes
in bracket. (See Figure 7)
9. Insert the four partition shelves (11) as desired into
the right side of cabinet.
10. Attach the doors (12 and 13) to the unit by placing
the door on hinges, aligning the holes, and using a
hammer to tap the hinge pins (14) into place with the
side of a screwdriver. (See Figure 8)
ASSEMBLY INSTRUCTIONS CONTINUED
6
9
10
14
12
13
Figure 5
Figure 8
7
Figure 6
Figure 7

PAGE 5 OF 15 1119 IH-2533

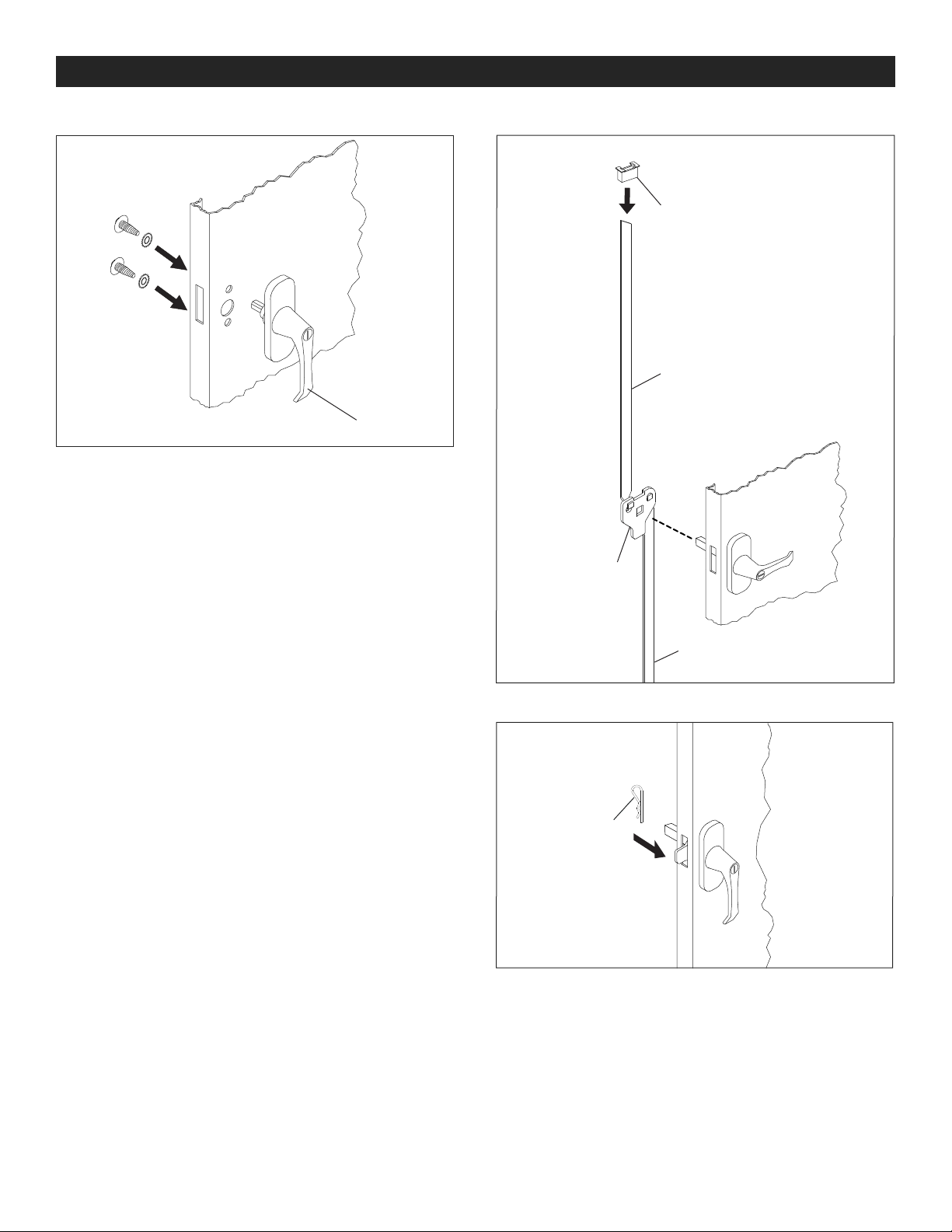

ATTACHING HANDLE
1. Place the door handle (15) on the right hand door
and fasten with two slotted bolts and lockwashers.
(See Figure 10)
2. Turn the handle to the open position (parallel to the
ground) and hook the lock bars (16) to the locking
cam (17). (See Figure 11)
3. With the handle still in the open position, place the
locking cam (17) over the square shank of the door
handle. The locking cam must be facing downward
as shown. (See Figure 11)
4. Hold the lock bars in position while sliding the lock
bar guides (18) through the door slots over the ends
of the lock bars. (See Figure 11)
5. Place cotter pin (19) through the hole of the square
shank. (See Figure 12)
ASSEMBLY INSTRUCTIONS CONTINUED
18
16
16
18
17
Figure 11
19
Figure 12
15
Figure 10
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com

PAGE 6 OF 15 1119 IH-2533
πH-2533
GABINETE DE
SUMINISTROS
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(incluida)
Desarmador de Cabeza Plana
Martillo
¡PRECAUCIÓN! Algunas partes pueden tener
bordes filosos. Tenga cuidado al manipular
las distintas piezas para evitar lesiones.
Para su seguridad, use guantes de trabajo
para ensamblar las partes.

PAGE 7 OF 15 1119 IH-2533
PARTES
19
16
15
17
18
12
2
1
8
4
13 14
3
5
7
11
10
9
6
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4Umbral 1
5 Repisa 1
6Parte Inferior 1
7Separador 1
8 Parte Superior 1
9 Soporte de Tubo para Abrigos 2
10 Tubo para Abrigos 1
11 Repisa Separadora 4
#DESCRIPCIÓN CANT.
12 Puerta Izquierda 1
13 Puerta Derecha 1
14 Clavija de la Bisagra 6
15 Asa de la Puerta con Llaves 1
16 Barra de Seguridad 1
17 Leva con Seguro 1
18 Guía de la Barra de Seguridad 2
19 Pasador de Chaveta 1
Perno de #8-32 x 3/8"(No se muestra) 31
Tuerca de #8-32 (No se muestra) 47
ENSAMBLE PRIMARIO ENSAMBLE DEL ASA

PAGE 8 OF 15 1119 IH-2533
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá mirar hacia
arriba .
2. Fije el panel lateral izquierdo (2) y el panel lateral
derecho (3) al panel posterior colocando
la pestaña por detrás y uniendo la parte posterior
y los laterales con siete tornillos y tuercas en ambos
lados. Asegúrese de que las lancetas de todas
las tiras de ajuste de las repisas apunten hacia
la misma dirección. (Vea Diagrama 1)
3. Inserte pernos a través de los orificios exteriores del
umbral (4), colocando dos en cada extremo (Vea
Inserción A). Coloque las tuercas pero no las apriete
completamente. A continuación, inserte las cabezas
de los pernos sueltos del umbral en el extremo
grande de las ranuras de la cerradura ubicadas
en la parte inferior de cada uno de los paneles
laterales. Deslice las cabezas de los pernos para
insertarlas de forma segura en el extremo pequeño
de la ranura de la cerradura y apriete las cuatro
tuercas de forma segura. (Vea Diagrama 2)
4. Inserte la repisa (5) en la segunda posición de
las tiras de ajuste de las repisas. Hágalo insertando
los bordes de la repisa en la lanceta de las cuatro
tiras. Asegúrese de que el borde acanalado de
la repisa quede hacia la parte delantera del
gabinete. (Vea Diagrama 3)
5. Fije el panel superior (8) a la unidad deslizando
la pestaña exterior por detrás de la unidad y
la pestaña lateral en el panel lateral de la unidad.
Los remaches roscados deberán insertarse en
los orificios de la pestaña superior del lateral y
fijarse con tres tuercas. Una el panel posterior al
superior usando cuatro pernos y tuercas.
(Vea Diagrama 4)
INSTRUCCIONES DE ENSAMBLE
3
2
1
Diagrama 1
5
Inserto B
Diagrama 3
8
Diagrama 4
Inserto A
4
Diagrama 2

PAGE 9 OF 15 1119 IH-2533
6. Coloque la parte inferior (6) en las lancetas inferiores
de las tiras de ajuste de las repisas. La pestaña con
dos orificios debe mirar hacia delante y debe colgar
por encima del umbral. Fíjela al umbral con dos
pernos y tuercas. (Vea Diagrama 5)
7. Inserte el separador (7) en el gabinete. Alinee
los dos orificios superiores e inferiores del separador
con los orificios de la parte superior de la repisa y
de la parte inferior del gabinete. Fije con pernos y
tuercas. (Vea Diagrama 6)
NOTA: Los pernos deben insertarse de arriba
hacia abajo.
8. Fije el soporte del tubo para abrigos (9) por debajo
del lado izquierdo de la repisa con una tuerca y
un perno. Repita este paso para fijar el soporte
derecho (9). Inserte del tubo para abrigos (10) en
los orificios del soporte. (Vea Diagrama 7)
9. Inserte las cuatro repisas separadoras (11) como
desee en el lado derecho del gabinete.
10. Coloque las puertas (12 y 13) en la unidad
colocándolas en las bisagras, alineando los orificios
y usando un martillo para insertar las clavijas de
la bisagra (14) en su lugar con el lateral de un
desarmador. (Vea Diagrama 8)
CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE
6
Diagrama 5
14
12
13
Diagrama 8
7
Diagrama 6
9
10
Diagrama 7

PAGE 10 OF 15 1119 I H -2533
COLOCACIÓN DEL ASA
1. Coloque el asa de bloqueo de la puerta (15) sobre
la puerta derecha y fíjela con dos pernos ranurados
y rondanas de seguridad. (Vea Diagrama 10)
2. Gire el asa a la posición de abierto (paralela al
piso) y fije las barras de seguridad (16) a la leva con
seguro (17). (Vea Diagrama 11)
3. Con el asa todavía en la posición de abierto,
coloque la leva con seguro (17) sobre el vástago
cuadrado del asa de la puerta. La leva con seguro
debe mirar hacia abajo como se muestra.
(Vea Diagrama 11)
4. Sostenga las barras de seguridad en posición
mientras desliza las guías de las barras de seguridad
(18) a través de las ranuras de la puerta y por
encima de los extremos de las barras de seguridad.
(Vea Diagrama 11)
5. Coloque el pasador de chaveta (19) a través del
orificio del vástago cuadrado. (Vea Diagrama 12)
CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE
18
16
16
18
17
Diagrama 11
19
Diagrama 12
15
Diagrama 10
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx

PAGE 11 OF 15 1119 I H -2533
πH-2533
ARMOIRE POUR
FOURNITURES
1-800-295-5510
uline.ca
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
Tournevis à tête plate
Marteau
MISE EN GARDE! Certaines pièces peuvent
avoir des bords tranchants. Faites attention
lorsque vous manipulez les diverses pièces,
afin d'éviter les blessures. Pour votre sécurité,
portez des gants de travail pour le montage.

PAGE 12 OF 15 1119 I H -2533
PIÈCES
19
16
15
17
18
12
2
1
8
4
13 14
3
5
7
11
10
9
6
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral gauche 1
3Panneau latéral droit 1
4 Seuil de cadre 1
5Tablette 1
6 Dessous de l'armoire 1
7Cloison 1
8Dessus de l'armoire 1
9 Support de tringle 2
10 Tringle 1
11 Tablette de cloison 4
#DESCRIPTION QTÉ
12 Porte gauche 1
13 Porte droite 1
14 Axe de charnière 6
15 Poignée de porte avec clés 1
16 Barre de verrouillage 1
17 Came de verrouillage 1
18 Guide de barre de verrouillage 2
19 Goupille fendue 1
Boulon n°8-32x 3/8 po (non illustré) 31
Écrou n°8-32 (non illustré) 47
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE

PAGE 13 OF 15 1119 I H -2533
ASSEMBLAGE DE L'ARMOIRE
1. Placez le panneau arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut.
2. Fixez le panneau latéral gauche (2) et le panneau
latéral droit (3) au panneau arrière en plaçant la bride
derrière le panneau arrière et en boulonnant le tout
à l'aide de sept boulons et écrous de chaque côté.
Assurez-vous que les crochets sur toutes les bandes de
réglage des tablettes pointent dans la même direction.
(Voir Figure1)
3. Insérez les boulons dans les trous à l'extérieur du seuil
de cadre (4), en plaçant deux boulons à chaque
extrémité (Voir Encadré A). Fixez les écrous, mais ne
les serrez pas. Ensuite, insérez les têtes de boulons
lâches du seuil de cadre dans la grande extrémité
des trous de serrure au bas de chaque panneau
latéral. Glissez les têtes de boulons fermement dans
la plus petite extrémité du trou de serrure, et serrez les
quatre écrous fermement. (Voir Figure2)
4. Insérez la tablette (5) dans les bandes de réglage
des tablettes à la deuxième position en partant du
haut. Faites ceci en insérant les bords de la tablette
dans les lances sur les quatre bandes. Assurez-vous
que le bord rainuré de la tablette est orienté vers
l'avant de l’armoire. (Voir Figure3)
5. Fixez le dessus de l'armoire (8) à l'unité en glissant la
bride extérieure par-dessus l'arrière de l'unité et la
bride latérale sur le panneau latéral de l'unité. Les
goujons filetés doivent s'insérer dans les trous de la
bride supérieure du côté et être fixés à l'aide de trois
écrous. Fixez le panneau arrière au dessus de l'armoire
à l'aide de quatre boulons et écrous. (Voir Figure4)
INSTRUCTIONS DU MONTAGE
5
Encadré B
Figure3
Figure3
8
Figure4
Encadré A
4
Figure2
3
2
1
Figure1

PAGE 14 OF 15 1119 IH-2533
6. Placez le dessous de l'armoire (6) dans les crochets
inférieurs des bandes de réglage des tablettes. La
bride avec deux trous doit être orientée vers l'avant,
et elle doit reposer sur le seuil de cadre. Boulonnez
le dessous de l'armoire au seuil de cadre à l'aide de
deux boulons et écrous. (Voir Figure5)
7. Insérez la cloison (7) dans l'armoire. Alignez les deux
trous supérieurs et inférieurs de la cloison avec les
trous du dessus de la tablette et du dessous de
l'armoire. Fixez à l'aide de boulons et d'écrous.
(Voir Figure 6)
REMARQUE: Les boulons doivent être insérés de
haut en bas.
8. Fixez un support de tringle (9) sous le côté gauche
de la tablette à l'aide d'un écrou et d'un boulon.
Répétez l'opération pour fixer le support droit (9).
Insérez la tringle (10) dans les trous du support.
(Voir Figure7)
9. Insérez les quatre tablettes de cloison (11) à la
position souhaitée dans le côté droit de l'armoire.
10. Fixez les portes (12 et 13) à l'unité en plaçant les
portes sur les charnières, en alignant les trous, et
en utilisant un marteau pour enfoncer les axes
de charnière (14) en position avec le côté d'un
tournevis. (Voir Figure8)
INSTRUCTIONS DE MONTAGE SUITE
6
Figure5
14
12
13
Figure8
7
Figure6
9
10
Figure7

PAGE 15 OF 15 1119 I H -2533
FIXATION DE LA POIGNÉE
1. Placez la poignée de porte (15) sur la porte droite
et fixez à l'aide de deux boulons fendus et deux
rondelles de blocage. (Voir Figure10)
2. Tournez la poignée en position ouverte (parallèle au
sol) et accrochez les barres de verrouillage (16) à la
came de verrouillage (17). (Voir Figure11)
3. Avec la poignée toujours en position ouverte, placez
la came de verrouillage (17) sur la tige carrée de la
poignée de porte. La came de verrouillage doit être
orientée vers le bas, comme illustré. (Voir Figure11)
4. Maintenez les barres de verrouillage en position tout
en faisant glisser les guides de barre de verrouillage
(18) à travers les fentes dans la porte et sur les
extrémités des barres de verrouillage. (Voir Figure11)
5. Insérez la goupille fendue (19) dans le trou de la tige
carrée. (Voir Figure12)
INSTRUCTIONS DE MONTAGE SUITE
18
16
16
18
17
Figure11
19
Figure12
15
Figure10
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.ca
