U-Line H-1799 User manual

PAGE 1 OF 15 0221 IH -1799
SHOP DESK
1-800-295-5510
uline.com
H-1799, H-5527

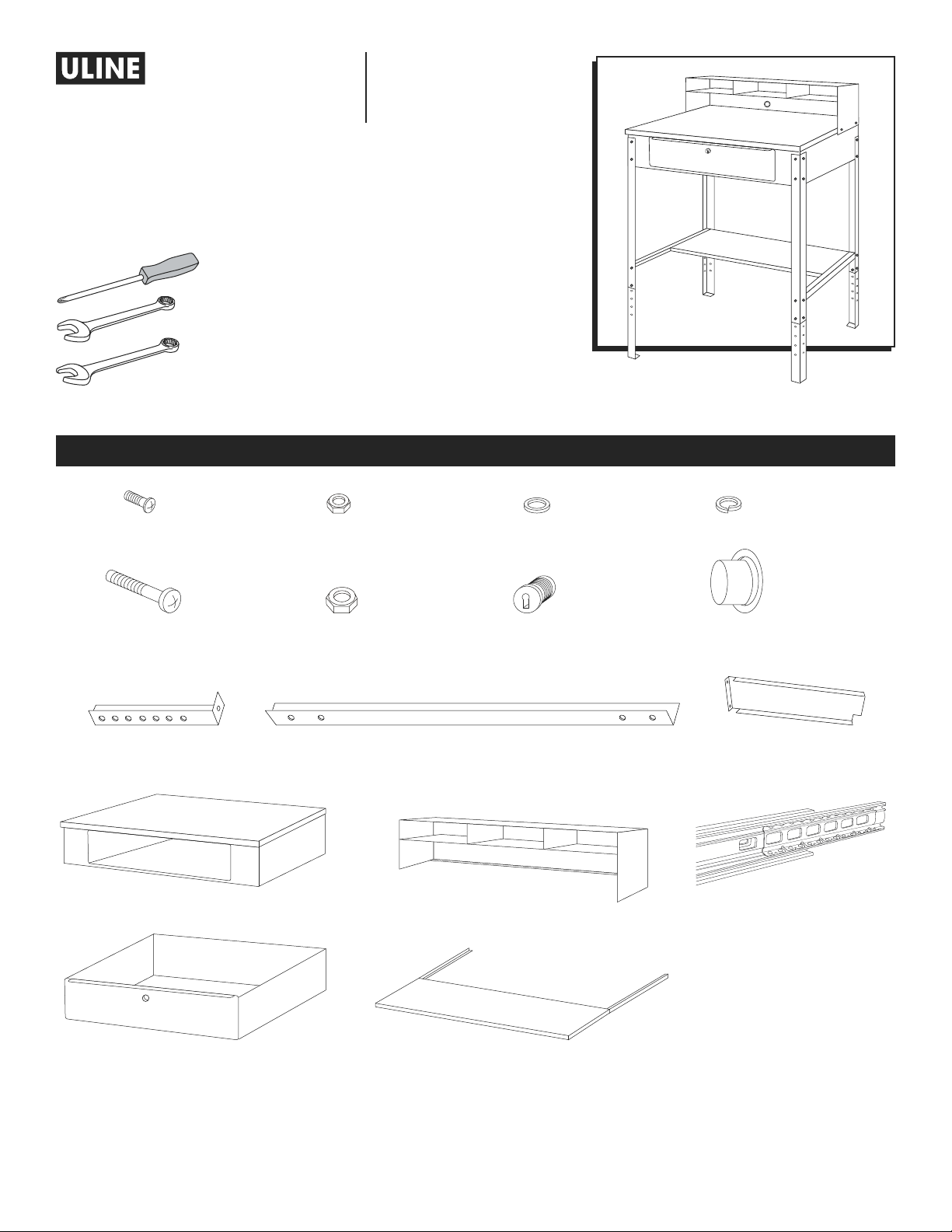

PARTS
TOOLS NEEDED
Phillips Screwdriver
10 mm Wrench
7 mm Wrench
Small Bolt x 4
Large Bolt x 44
Adjustable Foot x 4
Desk Top x 1
Drawer x 1
Small Nut x 4
Large Nut x 44
Leg x 4
Top Shelf x 1
Bottom Shelf x 1
Small Washer x 4
Drawer Lock x 1
Drawer Track x 2
Small Lock Washer x 4
Plastic Cable Ring and Cover x1
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
Drawer Slide x 2
(comes assembled to drawer)

PAGE 2 OF 15 0221 IH -1799
LEG ASSEMBLY
1. Place desk top on a smooth, non-marring surface
with top side facing down.

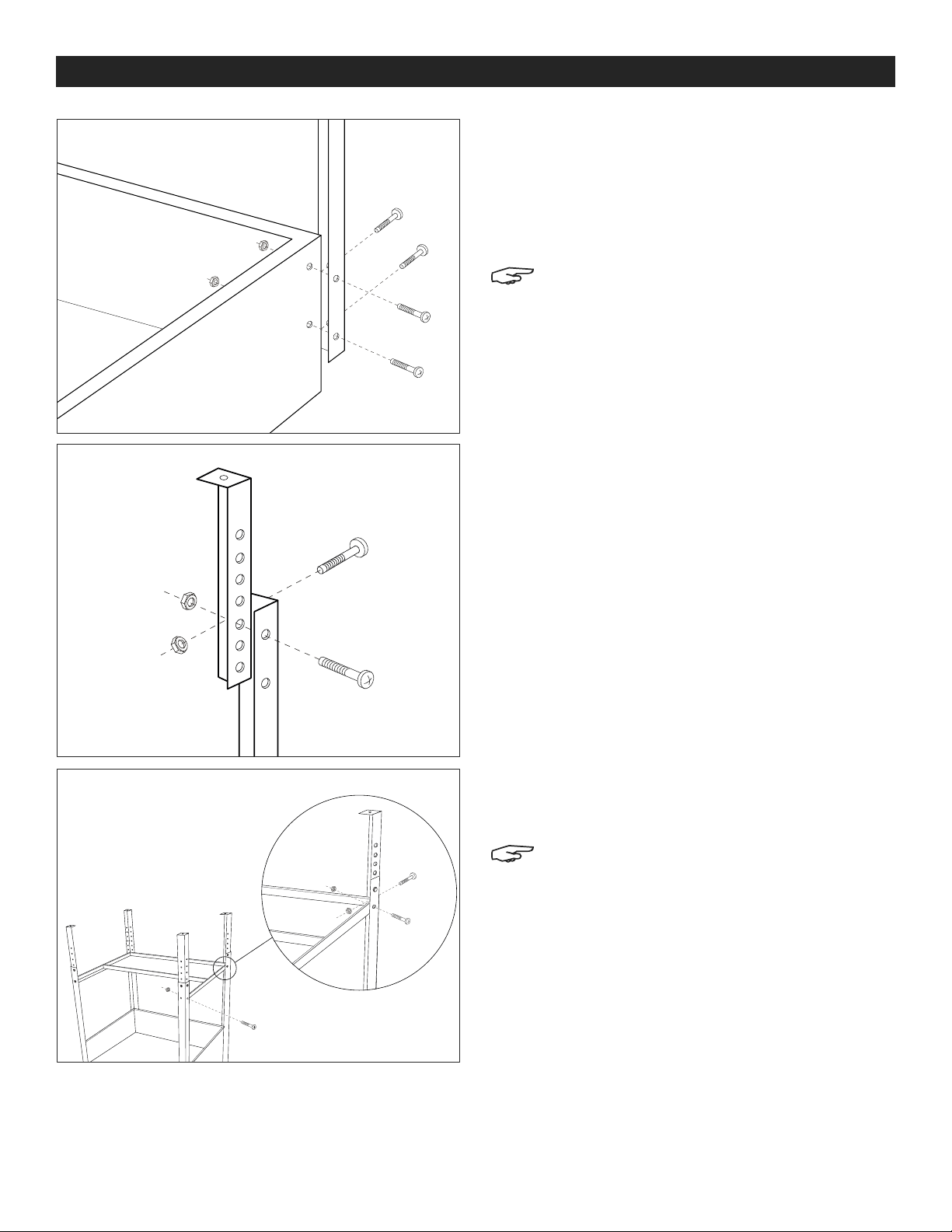

2. Attach legs using 4 large bolts and 4 large nuts on
each leg. (See Figure 1)
NOTE: Make sure all 4 leg holes are lined up
with desk top holes before assembling.
3. Attach adjustable feet to inside of legs at desired
height. Only bolt the top 2 holes on each leg using
2 large bolts and 2 large nuts. (See Figure 2)
4. Attach bottom shelf to legs. Bolt shelf to legs using
6 large bolts and 6 large nuts. (See Figure 3)
NOTE: Insert bolts through legs, adjustable feet,
and shelf. (See Figure 3, Inset A)
ASSEMBLY
Figure 1
Figure 2
Figure 3
Inset A

PAGE 3 OF 15 0221 IH -1799
ASSEMBLY CONTINUED
DRAWER ASSEMBLY

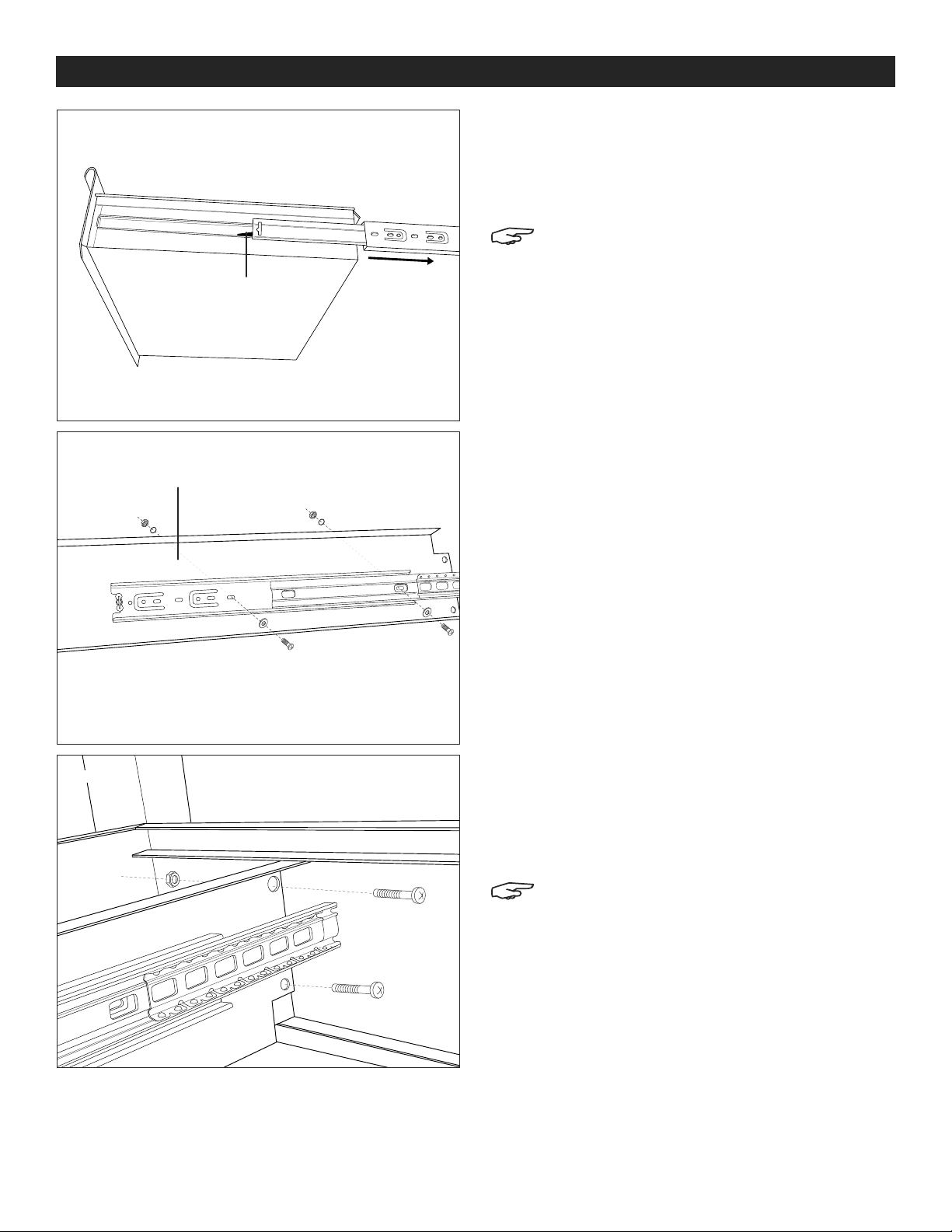

1. Remove drawer slides from the outsides of the
drawer. Press the drawer slide release lever to
remove slides completely. (See Figure 4)
NOTE: Depending on the side, press release
lever either down or up to remove slides.
2. Attach drawer slides to drawer tracks using 2 small
bolts, washers, lock washers and nuts. Extend drawer
slide completely to attach to track. Insert center bolt
first to align front bolt hole. (See Figure 5)
3. Insert drawer tracks into inside of desk top, aligning
front and back bolt holes. Drawer slides must
face inward. Use 4 large bolts and 4 large nuts to
assemble each drawer track to the desk top.
(See Figure 6)
NOTE: Lip should face the bottom of desk.
Figure 5
Release Lever
Drawer Track
Figure 4
Figure 6

PAGE 4 OF 15 0221 IH -1799
TOP SHELF ASSEMBLY
1. Set desk top assembly upright and recheck all bolts
and nuts for tightness.
2. Place top shelf on desk top and assemble with 6
large bolts and 6 large nuts. (See Figure 7)
3. Insert plastic cable ring and cover into the top shelf
from the front of the desk.
4. Insert drawer into desk top.
LOCK ASSEMBLY

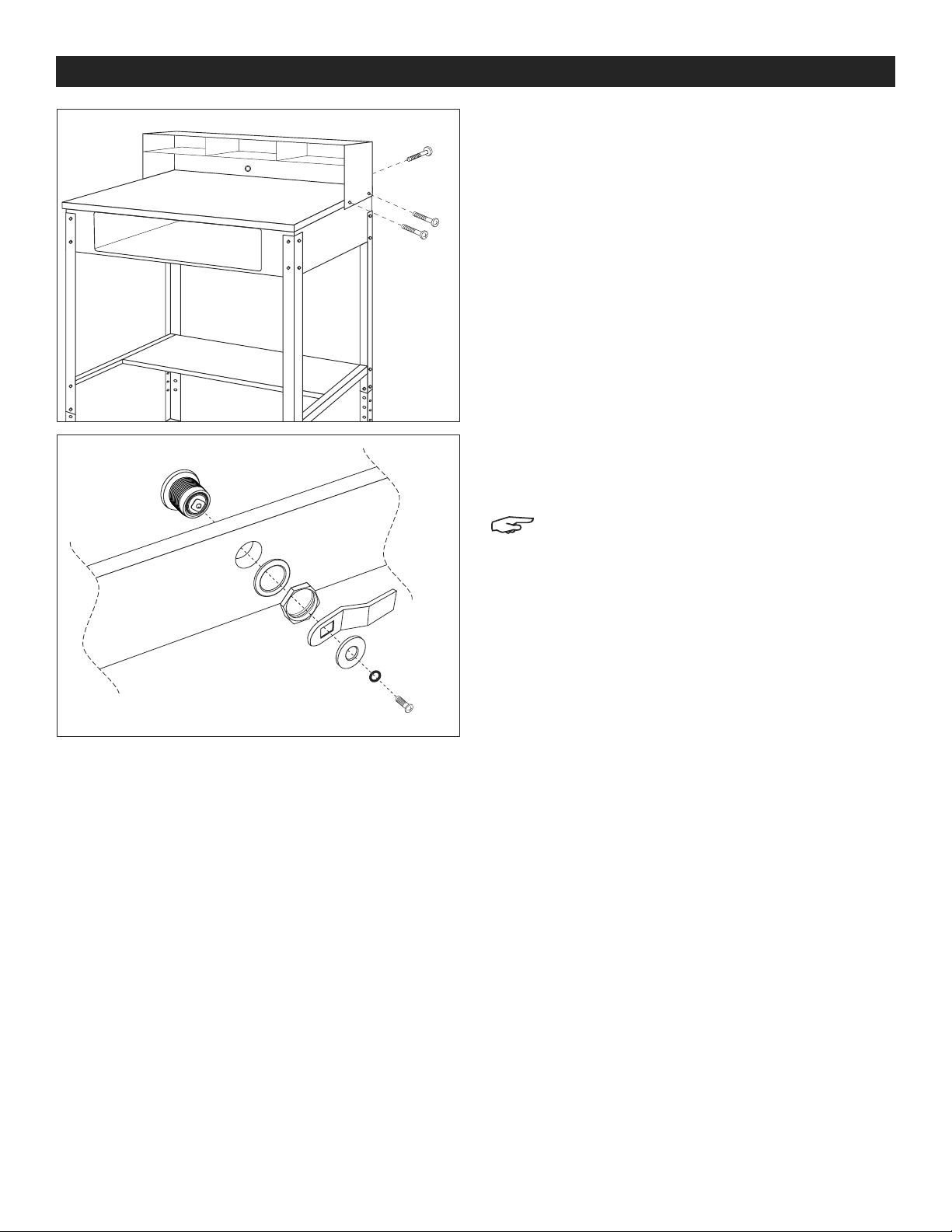

1. Disassemble drawer lock and reassemble lock on
drawer. (See Figure 8)
NOTE: If purchased Deluxe Shop Desk, please
refer to instructions document located in
upright and shelf packaging to continue
assembly process.
ASSEMBLY CONTINUED
Figure 7
Figure 8

PAGE 5 OF 15 0221 IH -1799
NOTE: Mounting hardware comes pre-installed
in outlet.
NOTE: Metal perforation must be
removed prior to outlet installation. Follow
recommended steps below.

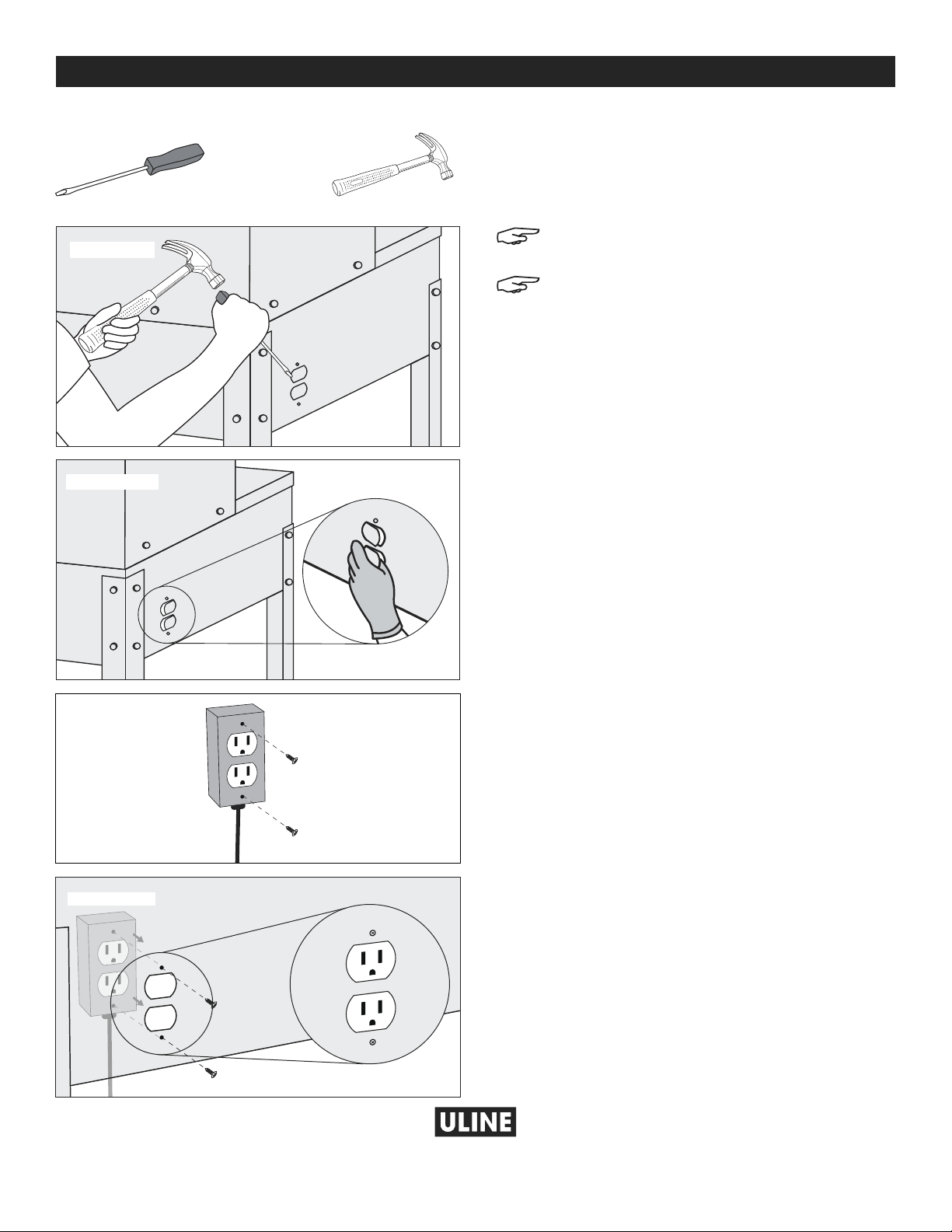

1. Locate metal perforated electrical cut-outs on left
side of desk top. Place flat head screwdriver on
one end of perforation and hold firmly in place.
Using a hammer, tap the handle end of screwdriver
until metal perforation breaks off on one side.
(See Figure 9)
2. Using protective gloves, reach underneath into the
inside of desk top and bend the perforation until
other side breaks away from desk top.
(See Figure 10)
3. Remove top and bottom screws from outside facing
oval holes of outlet assembly. (See Figure 11)
4. Insert outlet into desk top cut-outs with oval outlets
facing the outside of desk top. Secure to desk top
with the two screws removed in step three.
(See Figure 12)
OPTIONAL OUTLET ASSEMBLY
Figure 10
Figure 11
Figure 12
Figure 9
RECOMMENDED TOOLS
Flat Head Screwdriver Hammer
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0221 IH -1799
ESCRITORIO PARA TALLER
800-295-5510
uline.mx
H-1799, H-5527

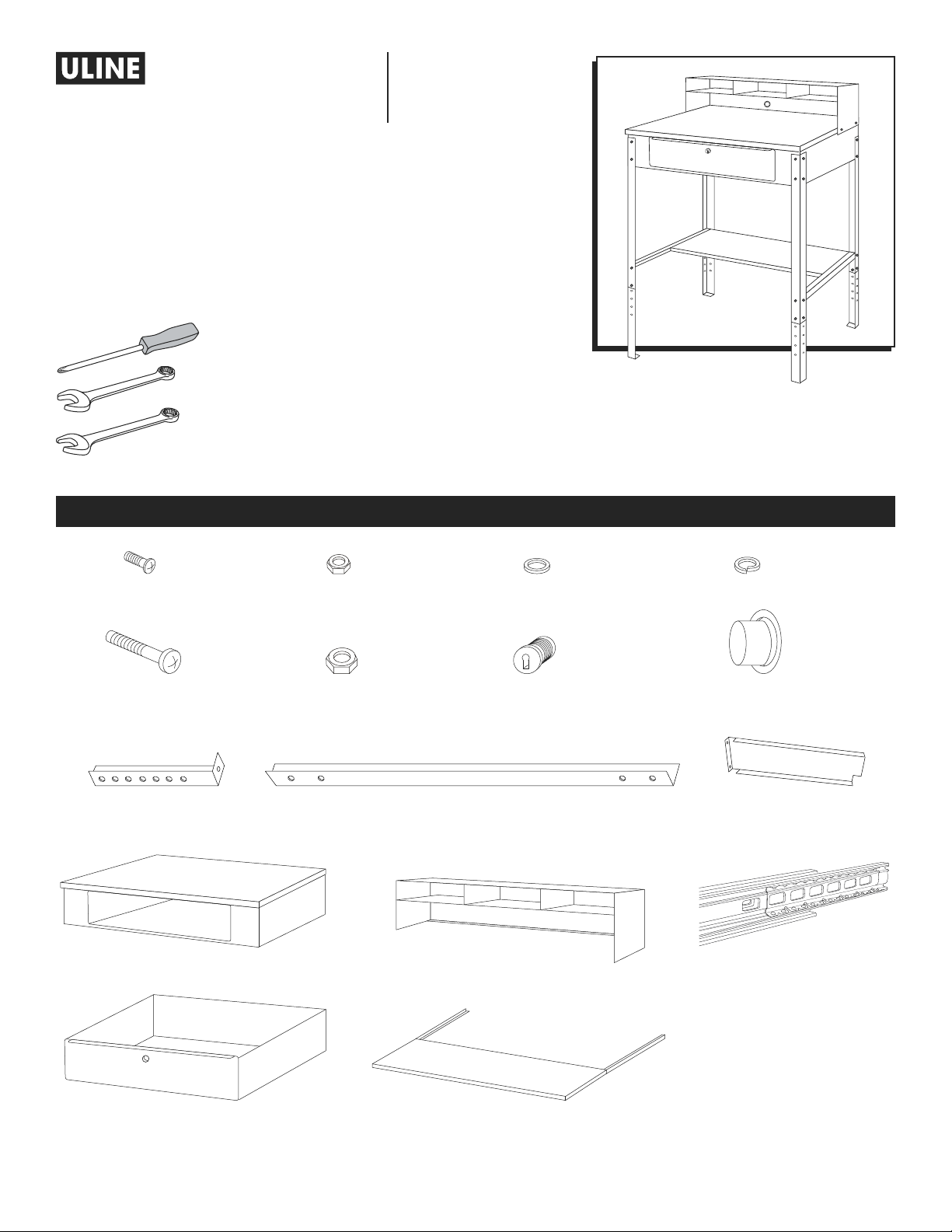

PARTES
HERRAMIENTAS NECESARIAS
Desarmador de Cruz
Llave de 10 mm
Llave de 7 mm
4 Pernos Pequeños
44 Pernos Grandes
4 Patas Ajustables
1 Parte Superior del Escritorio
1 Cajón
4 Tuercas Pequeñas
44 Tuercas Grandes
4 Patas
1 Repisa Superior
1 Repisa Inferior
4 Rondanas Pequeñas
1 Cerradura para Cajón
2 Rieles para Cajón
4 Rondanas de Seguridad Pequeñas
1 Anillo y Cubierta para Cable de Plástico
2 Rieles para Cajón
(viene ensamblado al cajón)

PAGE 7 OF 15 0221 IH -1799
ENSAMBLE DE LAS PATAS
1. Coloque la superficie del escritorio sobre una
superficie lisa y que no raye, con la parte superior
hacia abajo.
2. Acople las patas usando 4 pernos grandes y 4
tuercas grandes en cada pata. (Vea Diagrama 1)
NOTA: Asegúrese de que los 4 orificios estén
alineados con los orificios de la superficie del
escritorio antes de ensamblar.
3. Acople las patas ajustables al interior de las
otras patas a la altura deseada. Coloque pernos
únicamente en los 2 orificios superiores de cada
una de las patas usando 2 pernos grandes y 2
tuercas grandes en cada pata. (Vea Diagrama 2)
4. Coloque la repisa inferior en las patas. Fije la repisa
a las patas usando 6 pernos grandes y 6 tuercas
grandes. (Vea Diagrama 3)
NOTA: Inserte los pernos a través de las patas,
las patas ajustables y la repisa.
(Vea Diagrama 3, Inserción A)
ENSAMBLE
Diagrama 1
Diagrama 2
Diagrama 3
Inserción A

PAGE 8 OF 15 0221 IH -1799
Diagrama 5
CONTINUACIÓN DE ENSAMBLE
ENSAMBLE DEL CAJÓN
1. Quite la guía del cajón del exterior del cajón.
Presione la palanca de liberación de la guía del
cajón para quitar las guías completamente.
(Vea Diagrama 4)
NOTA: Dependiendo del lado, presione la
palanca de liberación hacia abajo o hacia
arriba para quitar las guías.
2. Fije las guías del cajón a los rieles para cajón con 2
pernos pequeños, rondanas de seguridad y tuercas.
Extienda la guía del cajón completamente para
poder fijarla al riel. Inserte el perno central primero
para alinear el orificio para perno delantero.
(Vea Diagrama 5)
3. Inserte los rieles para cajón en el interior del
escritorio, alineando los orificios para pernos
delanteros y traseros. Las guías del cajón deben
apuntar hacia dentro. Use 4 pernos grandes y 4
tuercas grandes para fijar cada riel para cajón a la
parte superior del escritorio. (Vea Diagrama 6)
NOTA: El reborde debe apuntar hacia la parte
inferior del escritorio.
Palanca De
Liberación
Riel Para Cajón
Diagrama 4
Diagrama 6

PAGE 9 OF 15 0221 IH -1799
ENSAMBLE DE LA REPISA SUPERIOR
1. Coloque el ensamble del escritorio en posición
vertical y verifique que ha apretado bien todas las
tuercas y los pernos.
2. Coloque la repisa superior sobre el escritorio y fíjela
usando 6 pernos grandes y 6 tuercas grandes.
(Vea Diagrama 7)
3. Inserte el anillo y cubierta para cable de plástico
en la repisa superior desde la parte delantera del
escritorio.
4. Inserte el cajón en el escritorio.
ENSAMBLE DE LA CERRADURA
1. Desarme la cerradura y ármela de nuevo colocada
en el cajón. (Vea Diagrama 8)
NOTA: Si compró el Escritorio de Alta Calidad
para Taller, vea las instrucciones en el
documento ubicado en el empaque del poste
y la repisa para continuar con el proceso de
ensamble.
CONTINUACIÓN DE ENSAMBLE
Diagrama 7
Diagrama 8

PAGE 10 OF 15 0221 IH -1799
NOTA: La tornillería de instalación está
preinstalada en el tomacorriente.
NOTA: Se debe de retirar la perforación de
metal antes de instalar el tomacorriente. Siga
los pasos recomendados a continuación.
1. Localice los recortes eléctricos perforados de
metal en el lado izquierdo de la parte superior del
escritorio. Coloque el desarmador plano en uno
de los extremos de la perforación y manténgalo
firmemente en esa posición. Golpee levemente
el extremo del mango del desarmador con un
martillo hasta que se desprenda la perforación de
metal de un lado. (Vea Diagrama 9)
2. Utilizando guantes de protección, desde abajo
pase la mano al interior de la parte superior del
escritorio y doble la perforación hasta que se
desprenda del otro lado del escritorio.
(Vea Diagrama 10)
3. Retire los tornillos superior e inferior de los orificios
ovalados orientados hacia afuera del ensamble
del tomacorriente. (Vea Diagrama 11)
4. Inserte el tomacorriente en los recortes de la parte
superior del escritorio con las salidas ovaladas
orientadas hacia afuera. Fíjelo a la parte superior
del escritorio con los dos tornillos que se retiraron
en el paso tres. (Vea Diagrama 12)
ENSAMBLE OPCIONAL DEL TOMACORRIENTE
Diagrama 10
Diagrama 11
Diagrama 12
Diagrama 9
HERRAMIENTAS RECOMENDADAS
Desarmador Plano Martillo
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0221 IH -1799
BUREAU D'ATELIER
1-800-295-5510
uline.ca
H-1799, H-5527
PIÈCES
OUTILS REQUIS
Tournevis cruciforme
Clé de 10mm
Clé de 7mm
Petit boulonx4
Gros boulon x44
Pied réglable x 4
Dessus de bureau x 1
Tiroir x 1
Petit écroux4
Gros écroux44
Patte x 4
Tablette supérieure x1
Tablette inférieurex1
Petite rondellex4
Serrure de tiroirx 1
Rail de tiroir x 2
Petite rondelle de blocagex4
Anneau de câble en plastique et couvercle x 1
Glissières de tiroir x 2
(déjà assemblé au tiroir)

PAGE 12 OF 15 0221 IH -1799
MONTAGE DES PATTES
1. Placez le dessus de bureau sur une surface lisse, non
marquante la face supérieure orientée vers le bas.
2. Fixez les pattes à l'aide de quatre gros boulons
et quatre gros écrous pour chaque patte.
(VoirFigure1)
REMARQUE: Assurez-vous que les quatretrous
des pattes sont alignés avec les trous du
dessus de bureau avant de commencer le
montage.
3. Fixez les pieds réglables à la hauteur voulue à
l'intérieur des pattes. Boulonnez seulement les deux
trous supérieurs à l'aide de deux gros boulons
et deux gros écrous pour chacune des pattes.
(VoirFigure2)
4. Fixez la tablette inférieure aux pattes. Boulonnez la
tablette aux pattes à l'aide de six gros boulons et six
gros écrous. (VoirFigure3)
REMARQUE: Les boulons doivent traverser les
pattes, les pieds réglables et la tablette.
(Voir Figure3, encadréA)
MONTAGE
Figure 1
Figure2
Figure 3
EncadréA

PAGE 13 OF 15 0221 IH -1799
MONTAGE SUITE
MONTAGE DU TIROIR
1. Retirez les glissières de tiroir des côtés extérieurs
du tiroir. Appuyez sur le levier de dégagement
des glissières de tiroir pour retirer les glissières
complètement. (VoirFigure4)
REMARQUE: Selon le côté, appuyez sur le
levier vers le bas ou vers le haut pour retirer les
glissières.
2. Fixez les glissières de tiroir aux rails de tiroir à l'aide
de deux petits boulons, rondelles, rondelles de
blocage et écrous. Déployez complètement la
glissière de tiroir pour la fixer au rail. Insérez d'abord
le boulon du milieu pour aligner le trou du boulon
avant. (VoirFigure5)
3. Insérez les rails de tiroir dans l'intérieur du dessus de
bureau, en alignant les trous des boulons avant et
arrière. Les glissières de tiroir doivent être orientées
vers l'intérieur. Utilisez quatre gros boulons et quatre
gros écrous pour fixer chaque rail de tiroir au dessus
de bureau. (VoirFigure 6)
REMARQUE: Le rebord doit être orienté vers le
bas du bureau.
Figure5
Levier De
Dégagement
Rail De Tiroir
Figure4
Figure6

PAGE 14 OF 15 0221 I H-1799
MONTAGE DE LA TABLETTE SUPÉRIEURE
1. Placez l'ensemble du dessus de bureau à la
verticale et vérifiez que tous les boulons et écrous
sont bien serrés.
2. Placez la tablette supérieure sur le dessus de
bureau et fixez-la à l'aide de six gros boulons et six
gros écrous. (VoirFigure7)
3. Insérez l'anneau de câble en plastique et le
couvercle dans la tablette supérieure à partir de
l'avant du bureau.
4. Insérez le tiroir à l'intérieur du dessus de bureau.
MONTAGE DE LA SERRURE
1. Démontez la serrure de tiroir et remontez-la au tiroir.
(VoirFigure8)
REMARQUE : Si vous montez un bureau d'atelier
de luxe, référez vous aux instructions situées
dans l'emballage de la tablette pour continuer
le montage.
MONTAGE SUITE
Figure 7
Figure8

PAGE 15 OF 15 0221 IH -1799
REMARQUE : Le matériel d'installation est livré
préinstallé sur la prise.
REMARQUE : Les perforations en métal doivent
être enlevées avant l'installation de la prise.
Suivez les démarches recommandées
ci-dessous.
1. Repérez les découpes perforées en métal pour
l'électricité situées sur le côté gauche du dessus
de bureau. Placez le tournevis à tête plate sur
l'extrémité de la perforation en le tenant bien en
place. Tapotez le manche du tournevis à l'aide
du marteau jusqu'à détacher un côté de la
perforation. (Voir Figure 9)
2. Avec des gants de protection, pliez la perforation à
partir de l'intérieur pour complètement la détacher
du bureau. (Voir Figure 10)
3. Retirez les vis se trouvant en haut et en bas des
trous ovales de la prise. (Voir Figure 11)
4. Insérez la prise dans les découpes en orientant les
prises ovales vers l'extérieur du dessus de bureau.
Fixez-la à l'aide des deux vis qui ont été retirées à
l'étape trois. (Voir Figure 12)
MONTAGE DE LA PRISE OPTIONNELLE
Figure 10
Figure 11
Figure 12
Figure 9
OUTILS RECOMMANDÉS
Tournevis à tête plate Marteau
1
-800-295-551
0
uline.ca
