U-Line H-6065 User manual

PAGE 1 OF 6 0317 IH-6065
πH-6065
ROLLING TOOL
CHEST SEAT
1-800-295-5510
uline.com
This product is designed to support a maximum capacity
of 350 lbs. (159 kg), including all tools and equipment. It
is intended to be used to support and transport along a
smooth and level surface. This product is not intended,
designed or engineered to be used for any other purpose.
SPECIFICATIONS
Capacity 350 lbs.
Overall Dimensions 26⁄ x 14⁄ x 16"
Maximum Drawer Capacity 22 lbs.
Side Tray Maximum Capacity 11 lbs.
PARTS
SAFETY
WARNING! Read, understand and follow all
instructions and warnings before using this
cabinet. Failure to do so may result in personal
injury and/or property damage.
WARNING! It is the owner and/or operators'
responsibility to study all warnings, operating,
and maintenance instructions contained on
the product label and instruction manual prior
to operation of this rolling tool cabinet. The
owner/operator shall retain product instructions
for future reference.
NOTE: Protect yourself and others by observing
all safety information.
The owner and/or operators are responsible for
unit maintenance and maintaining all decals
or warning labels. If the owner and/or operators
are not fluent in English, the product warnings
and instructions shall be read and discussed
in the operators' native language by the
purchaser/owner or his designee. Make sure
that the operator comprehends its contents.
Safety information shall be emphasized and
understood prior to usage. The cabinet shall be
inspected per the operating instructions.
Stool Body x 1
Side Tray x 2
Casters x 4 Sleeve Nut x 4 Cap Nut x 8 Washer x 8
Bolt
40mm x 4
Bolt
35mm x 4
Bolt
10mm x 2
Tool Holder Shelf x 1Support Bar x 2
Allen Wrench (included)Phillips Screwdriver 14mm Wrench
TOOLS NEEDED
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0317 IH-6065

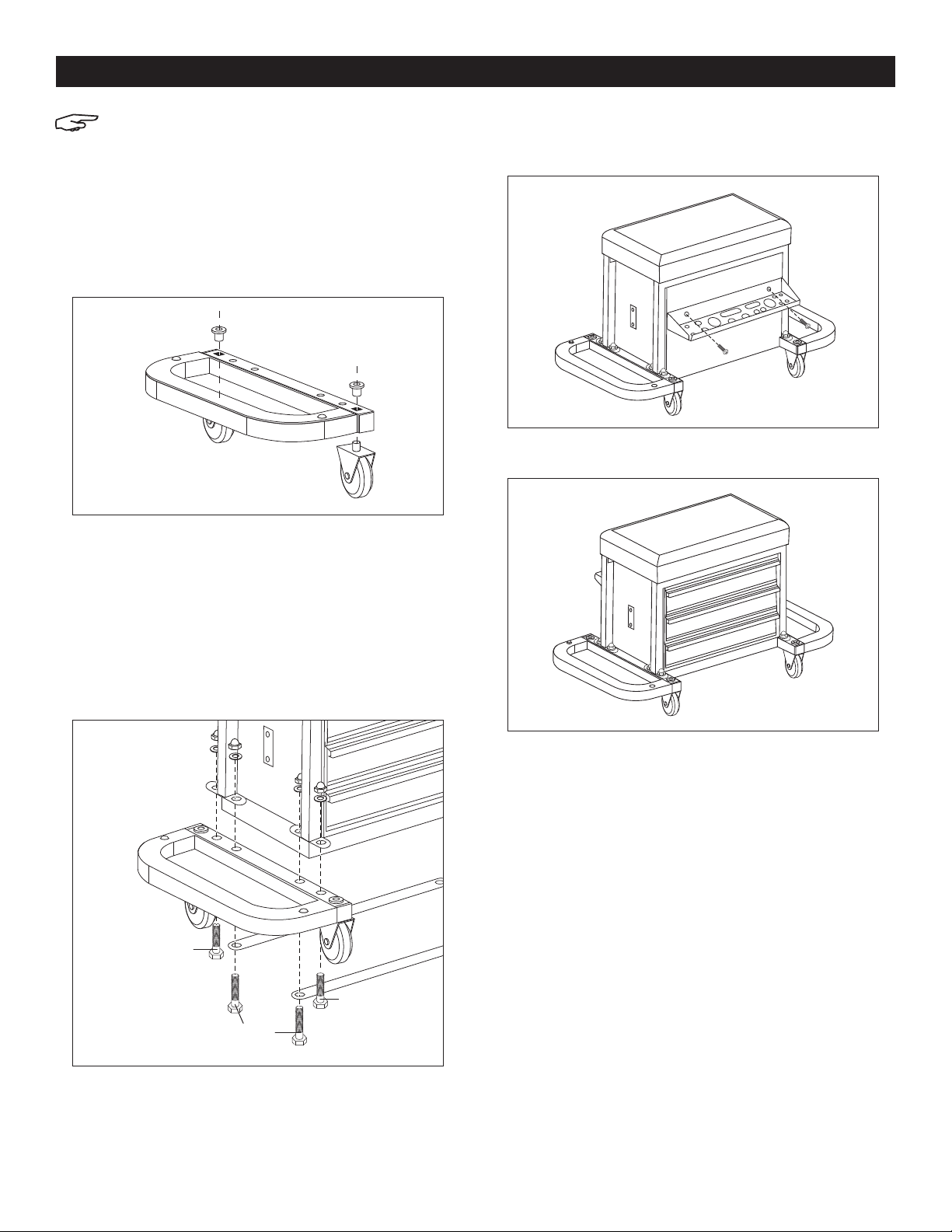

ASSEMBLY
NOTE: Before assembly of this product, make
sure all parts are present. Compare parts
with the contents list and diagram. If any part
is missing or damaged, do not attempt to
assemble, install or operate the product.
1. Assemble two casters through the holes on one side
tray frame as shown, using two sleeve nuts. Tighten the
sleeve nuts using the Allen wrench. Repeat for other
side. (See Figure 1)
2. Assemble one side tray by inserting two 40mm bolts
through the support bar, the inner two holes on
the side tray frame and the stool body frame. Add
washers to top of bolts and tighten with two cap nuts.
Repeat for other side. (See Figure 2)
3. Insert two 35mm bolts through the remaining two
holes on the side tray frame then through the stool
body frame. Add washers to top of bolts and tighten
with two cap nuts. Repeat for other side. (See Figure 2)
4. Attach the tool holder shelf using two 10mm bolts
through the holes on the tool holder shelf and back
side of the stool body. (See Figure 3)
5. Final assembled product shown. (See Figure 4)
MAINTENANCE
Little maintenance is required for this product. Wipe
clean as needed; use mild upholstery cleaner (not
caustic) to clean seat.
• NEVER add lubricant to casters!
• Periodically check that all fasteners are tight.
• Keep the seat clean. Wash it with a mild soap and
dry immediately.
STORAGE
When you are finished using the rolling tool cabinet,
store it in a safe place where it will not disturb or hinder
others.
Figure 1
Figure 4
Figure 3
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com
Figure 2
40mm Bolt
35mm Bolt
35mm Bolt

PAGE 3 OF 6 0317 IH-6065
πH-6065
CAJA DE HERRAMIENTAS
CON RUEDAS Y ASIENTO
800-295-5510
uline.mx
Este producto ha sido diseñado para soportar una
capacidad máxima de 159 kg (350 lbs.), incluyendo
todas las herramientas y el equipo. Fue diseñado para
soportar y transportar sobre una superficie plana y
nivelada. Este producto no ha sido concebido, diseñado
o pensado para ningún otro propósito.
ESPECIFICACIONES
Capacidad 159kg (350lbs.)
Dimensiones generales 67 x 35.9 x 40.6 cm
(26⁄ x 14⁄ x 16")
Capacidad máxima de los cajones: 10 kg (22lbs.)
Capacidad Máxima de Bandeja
Lateral 5 kg (11lbs.)
SEGURIDAD
¡ADVERTENCIA! Lea, comprenda y siga todas las
instrucciones y advertencias antes de utilizar
esta herramienta. No hacerlo puede causar
lesiones personales y/o daños a la propiedad.
¡ADVERTENCIA! Será responsabilidad del
propietario y/u operador estudiar todas las
advertencias e instrucciones de funcionamiento
y mantenimiento contenidas en la etiqueta del
producto y en el manual de instrucciones antes
de hacer uso de esta caja para herramientas con
ruedas. El propietario/operador deberá guardar
las instrucciones para consultarlas en el futuro.
NOTA: Protéjase usted mismo y a los demás
siguiendo toda la información de seguridad.
El propietario/operador será responsable del
mantenimiento de la unidad, así como del
mantenimiento de todas las calcomanías y
etiquetas de advertencia. Si el propietario/
operador no domina el inglés, el comprador/
propietario o la persona que designe
deberá leer y hablar sobre las advertencias
e instrucciones del producto en la lengua
materna del operador. Asegúrese de que el
operador comprende su contenido. Deberá
hacerse hincapié en la información de
seguridad para garantizar su comprensión
antes del uso. La herramienta se inspeccionará
de acuerdo con las instrucciones de
funcionamiento.

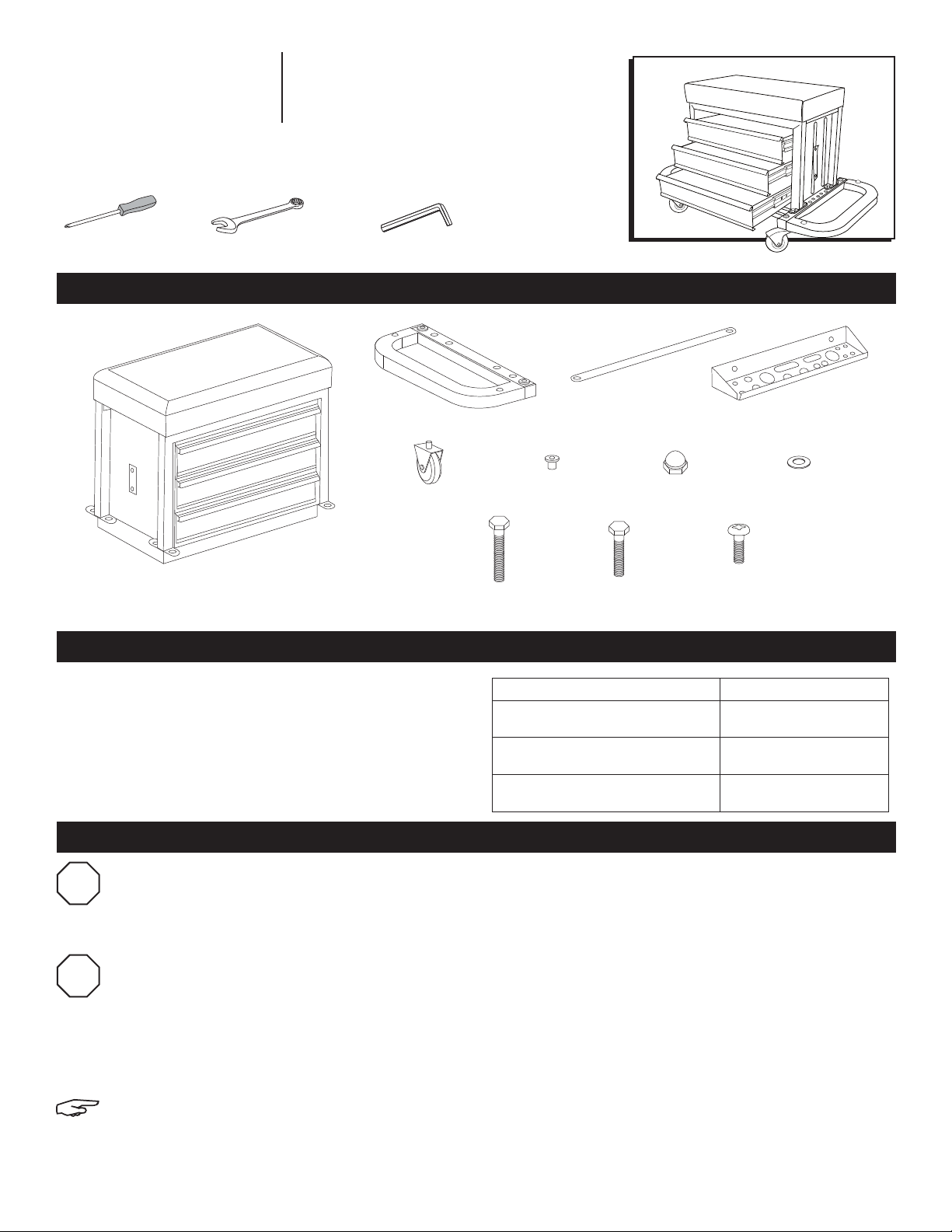

PARTES
Cuerpo del Gabinete x 1
Bandeja Lateral x 2
Ruedas x 4 Tuerca de
Casquillo x 4
Tuerca de
Sombrerete x 8
Rondana x 8
Perno de
40 mm x 4
Perno de
35 mm x 4
Perno de
10 mm x 2
Repisa de Soporte para
Herramientas x 1
Barra de Soporte x 2
Llave Allen (incluida)Desarmador de Cruz Llave de 14 mm
HERRAMIENTA NECESARIA

PAGE 4 OF 6 0317 IH-6065
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx
ENSAMBLE
NOTA: Antes de ensamblar este producto,
asegúrese de contar con todas las partes.
Compare las partes con la lista de contenidos
y el diagrama. En caso de que alguna parte
falte o esté dañada, no intente ensamblar,
instalar o hacer funcionar el producto.
1. Ensamble dos ruedas a través de los orificios de uno
de los marcos de la bandeja lateral como se muestra,
utilizando dos tuercas de casquillo. Apriete las tuercas
de casquillo utilizando una llave Allen. Repita para el
otro lado. (Vea Diagrama 1).
2. Ensamble una bandeja lateral insertando dos pernos
de 40 mm a través de la barra de soporte, los orificios
internos en el marco de la bandeja lateral y el armazón
del cuerpo del gabinete. Añada rondanas en la parte
superior de los pernos y apriete con dos tuercas de
sombrerete. Repita para el otro lado. (Vea Diagrama 2)
3. Inserte dos pernos de 35 mm a través de los dos orificios
restantes en el marco de la bandeja lateral, y a través
del armazón del cuerpo del gabinete. Añada rondanas
en la parte superior de los pernos y apriete con dos
tuercas de sombrerete. Repita para el otro lado.
(Vea Diagrama 2)
4. Fije la repisa portaherramientas utilizando dos
pernos de 10 mm a través de los orificios en la repisa
portaherramientas, y en la parte posterior del cuerpo
del gabinete. (Vea Diagrama 3)
5. Se muestra el producto final ya ensamblado.
(Vea Diagrama 4)
MANTENIMIENTO
Este producto requiere muy poco mantenimiento.
Límpielo con un paño en caso de ser necesario. Para
limpiar el asiento, utilice un limpiador de tapicerías
suave (no cáustico).
• ¡NUNCA! agregue lubricante a las ruedas!
• Compruebe de forma periódica que todos los
sujetadores estén bien apretados.
• Mantenga el asiento limpio. Lávelo con jabón
suave y séquelo de inmediato.
ALMACENAMIENTO
Cuando haya terminado de utilizar la caja para
herramientas con ruedas, guárdela en un lugar seguro
donde no estorbe a otros.
Diagrama 1
Diagrama 4
Diagrama 3
Diagrama 2
Perno de 40 mm
Perno de 35 mm
Perno de
35 mm

PAGE 5 OF 6 0317 IH-6065
πH-6065
SIÈGE COFFRE À
OUTILS ROULANT
1-800-295-5510
uline.ca
Cet article est conçu pour supporter une charge
maximale de 350lb (159kg), y compris tous les outils et
équipements. Il est conçu pour être utilisé à des fins de
support et de transport sur une surface lisse et plane. Cet
article n'est pas destiné, conçu ou fabriqué pour être
utilisé à d'autres fins.
SPÉCIFICATIONS
Capacité 159kg (350lb)
Dimension hors tout 67 x 35,9 x 40,6 cm
(26 ⁄ x 14 ⁄ x 16 po)
Capacité de chargement maximale
des tiroirs 10 kg (22lb)
Capacité maximale de la plaque
latérale 5 kg (11lb)
SÉCURITÉ
AVERTISSEMENT! Lire, comprendre et suivre toutes
les instructions et mises en garde avant d'utiliser
cet outil. Le défaut de suivre cet avertissement
pourrait entraîner de graves blessures
corporelles ou des dommages matériels.
AVERTISSEMENT! Il incombe au propriétaire et
aux opérateurs de mettre en pratique toutes
les consignes de sécurité, d'utilisation et
d'entretien se trouvant sur l'étiquette de l'article
et dans le manuel d'utilisation avant d'utiliser
ce coffre à outils roulant. Le propriétaire ou
les opérateurs sont priés de conserver ces
instructions en vue de consultation ultérieure.
REMARQUE: Veillez à vous protéger et à
protéger les autres en respectant toutes les
consignes de sécurité.
Le propriétaire et les opérateurs doivent veiller
à l'entretien de l'unité et à l'entretien de tous les
autocollants ou étiquettes d'avertissement. Si
le propriétaire ou les opérateurs ne maîtrisent
pas bien le français, les avertissements et
les instructions de l'article doivent être lus et
communiqués dans la langue maternelle de
l'opérateur par l'acheteur/le propriétaire ou
son représentant. Assurez-vous que l'opérateur
comprend son contenu. Les consignes de
sécurité doivent être connues et comprises
avant l'utilisation. L'outil doit être inspecté
conformément aux instructions d'utilisation.
ARRÊT
ARRÊT
OUTIL REQUIS
PIÈCES
Chassis du coffre x 1
Plaque latérale x 2
Roulette x 4 Manchon
taraudé x 4
Écrou borgne x 8 Rondelle x 8
Boulon de
40 mm x 4
Boulon de
35 mm x 4
Boulon de
10 mm x 2
Tablette porte-outil x 1Barre de soutien x 2
Clé Allen (comprise)Tournevis Phillips Clé de 14 mm

PAGE 6 OF 6 0317 IH-6065
ASSEMBLAGE
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.ca
REMARQUE: Avant d'assembler cet article,
assurez-vous qu'il ne manque aucune pièce.
Comparez les pièces avec la liste des pièces
et le schéma. Si des pièces sont manquantes
ou endommagées, ne tentez pas d'assembler,
d'installer ou d'utiliser l'article.
1. Installez deux roulettes, à l'aide de deux manchons
taraudés, dans les trous d'un des cadres de plateau
latéraux comme indiqué. Ensuite, serrez les manchons
taraudés à l'aide de la clé Allen. Répétez la procédure
sur l'autre côté. (Voir Figure 1)
2. Installez une plaque latérale en insérant deux
boulons de 40 mm à travers la barre de soutien,
les deux trous intérieurs du cadre de la plaque
latérale et du cadre du coffre. Ajoutez les rondelles
sur les boulons et serrez avec deux écrous borgnes.
Répétez la procédure sur l'autre côté. (Voir Figure 2)
3. Insérez deux boulons de 35 mm à travers les deux
trous restants sur le cadre de la plaque latérale et du
cadre du coffre. Ajoutez les rondelles sur les boulons
et serrez avec deux écrous borgnes. Répétez la
procédure sur l'autre côté. (Voir Figure 2)
4. Installez la tablette porte-outil en insérant deux
boulons de 10 mm à travers les trous situés sur celui-ci
et ceux à l'arrière du cadre du coffre. (Voir Figure 3)
5. Article final assemblé illustré. (Voir Figure 4)
ENTRETIEN
Cet article ne nécessite que peu d'entretien. Nettoyez
au besoin; utilisez un nettoyant doux pour meubles
rembourrés (non caustique) pour nettoyer le siège.
• N'enduisez JAMAIS les roulettes de lubrifiant!
• Vérifiez régulièrement si toutes les fixations sont bien
serrées.
• Gardez le siège propre. Lavez-le avec un savon
doux et faites-le sécher immédiatement.
RANGEMENT
Lorsque vous avez fini d'utiliser le coffre à outils roulant,
rangez-le dans un endroit sûr où il ne perturbera pas la
circulation.
Figure 1
Figure 4
Figure 3
Figure 2
Boulon de 40 mm
Boulon de
35 mm
Boulon de
35 mm
