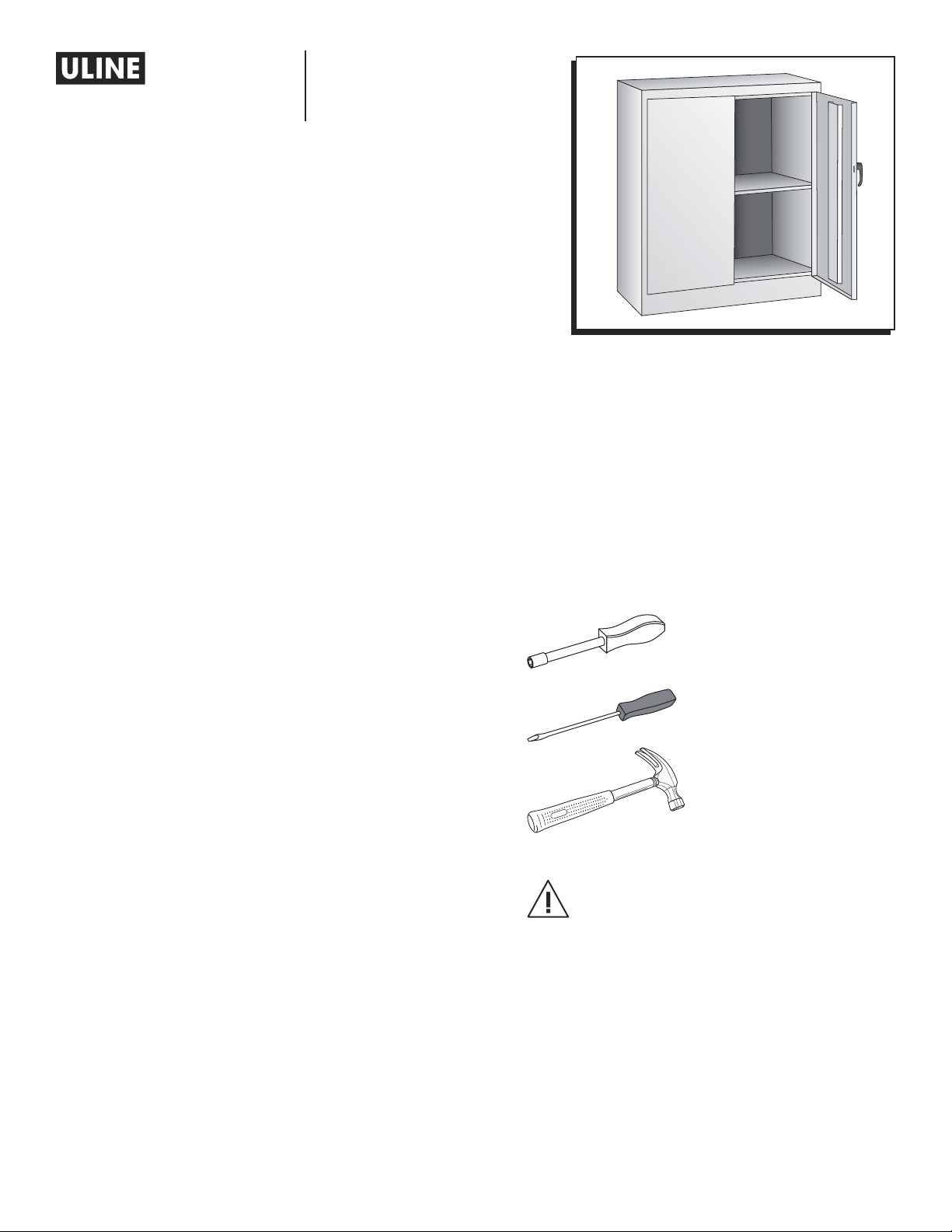

U-Line H-8529 User manual

PAGE 1 OF 15 1120 IH-8529
UNDER COUNTER
CABINET
H-8529, H-8530
H-8531 1-800-295-5510
uline.com
TOOLS NEEDED
11/32" Nut Driver (included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For your safety,
wear work gloves when assembling.
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 1120 IH-8529

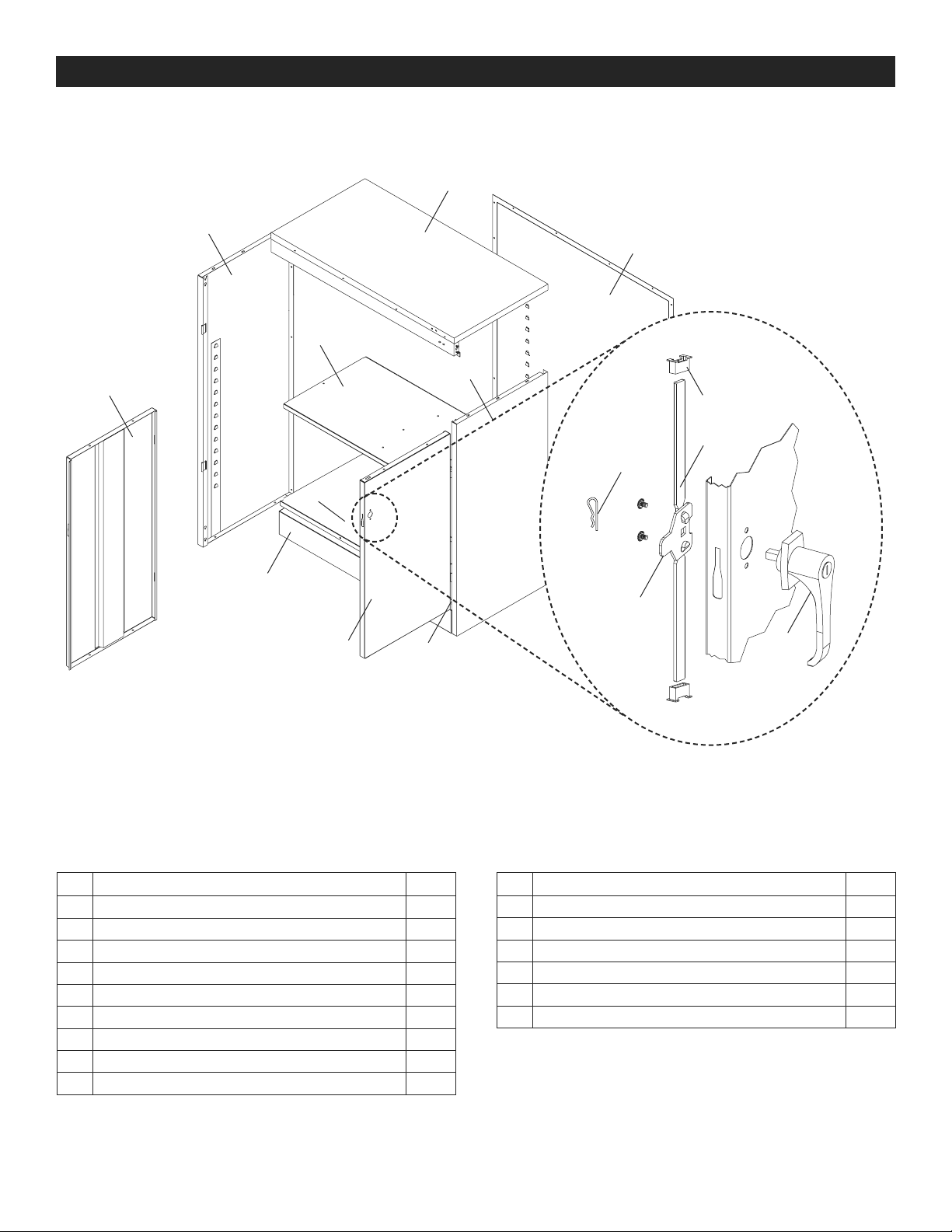

PARTS
PRIMARY ASSEMBLY HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Sill 1
5Shelf 1
6Bottom 1
7Top 1
8Left Door 1
9 Right Door 1
#DESCRIPTION QTY.
10 Lock Bar 2
11 Door Handle With Keys 1
12 Locking Cam 1
13 Cotter Pin 1
14 Lock Bar Guide 2
15 Hinge Pin 4
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 3 OF 15 1120 IH-8529

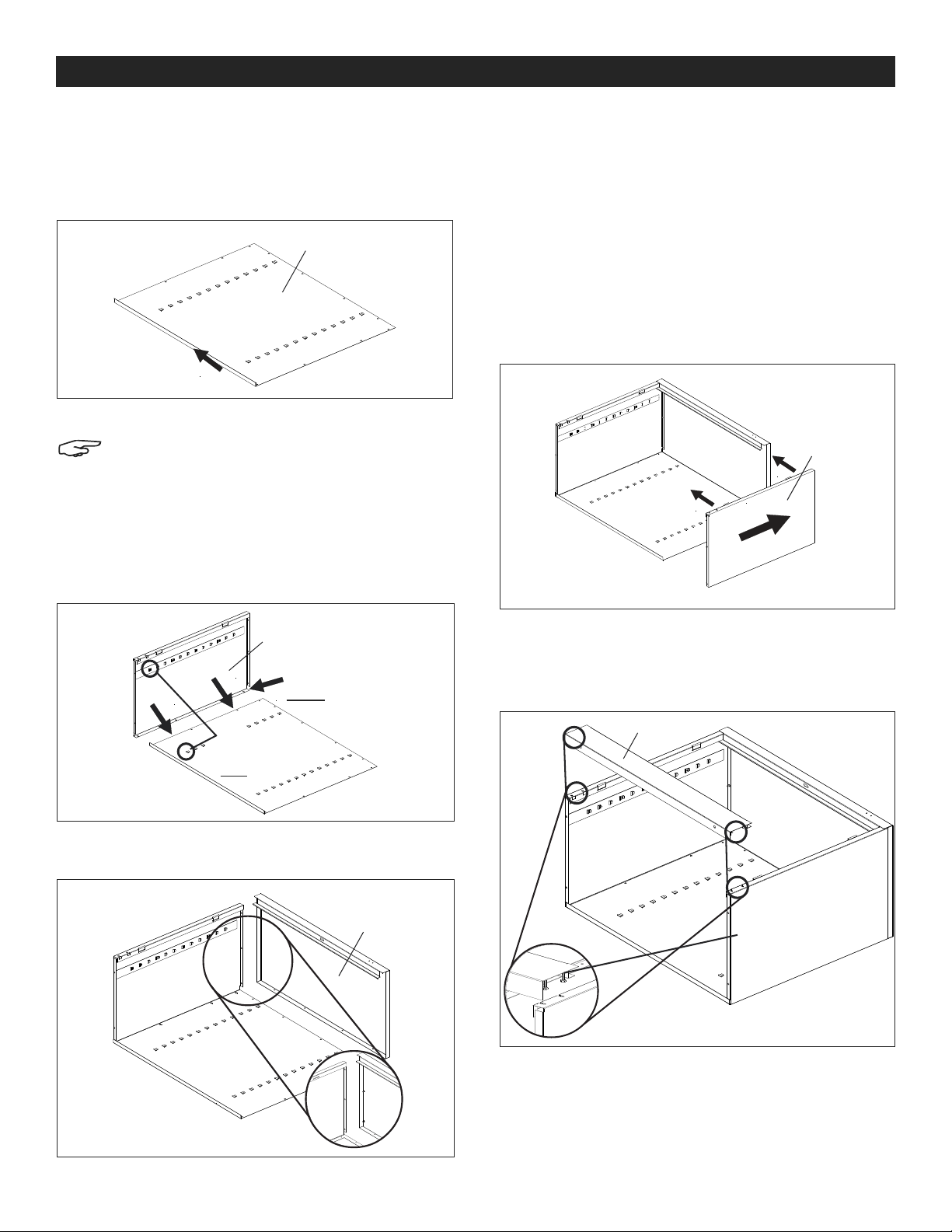

ASSEMBLING CABINET
1. Place the back (1) on a protected surface.
The bottom flange should be facing upward.
(See Figure 1)
NOTE: When bolting the unit together, leave the
bolts slightly loose until step 7, unless otherwise
instructed.
2. Attach the left side (2) to the back by placing
flange around the back, and bolting the back
and side together with four bolts and nuts. Be
sure that the lances on all shelf adjustment strips
point in the same direction. (See Figure 2)
3. Attach the top (7) to the unit by sliding the outer
flange over the back of the unit and the side flange
to the side panel on the unit. The threaded studs
should go through the holes in the top flange of the
side and fasten with three nuts. Attach the back to
the top using four bolts and nuts. (See Figure 3)
4. Attach the right side (3) to the back in the same
manner as you did in step 2, again making sure
that the flange is around the back and that the
lances on the shelf adjustment strips are pointed
in the same direction as those on the back and
left side. Push the right side panel up so the studs
in the top go through the holes in the top flange of
side and fasten with three nuts. (See Figure 4)
5. Attach the sill (4) to the sides. Place nut loosely on
each of the studs and slide the ends of the sill into
the slots on both sides on the unit. Then securely
tighten the nuts. (See Figure 5)
ASSEMBLY
Figure 4
3
7
Figure 3
1Figure 1
Flange faces upward.
2
Figure 2
Flange goes
under back.
All lances point
UP on both back
and side.
4Figure 5
Slide ends into the slots on
the bottom of the sides.
Nuts placed loosely
on studs of the sill.

PAGE 4 OF 15 1120 IH-8529
6. Place rear flange of the bottom (6) into the bottom
lances of the back. The flange with the two holes
should face the front, hanging over the sill. Insert
bolts through the bottom and sill with the head
facing the front of the unit. Secure with two nuts.
(See Figure 6)
7. Set the unit upright and tighten all nuts and bolts
around the entire unit.
8. Insert the shelf (5) at desired level. (See Figure 7)
NOTE: In order to place the shelf, tilt it slightly
to the left or right before inserting into the unit.
9. Attach the left door (8) to the unit by placing the
door on the hinges, aligning the hinge holes,
dropping the pins (15) into the slots, then placing
the flat end of a screwdriver on the hinge pins and
tapping them in with a hammer. (See Figure 8)
10. Attach the right door (9) to the unit in the same
way you attached the left door. (See Figure 9)
HANDLE/LOCKING SYSTEM INSTALLATION
1. Place the locking handle (11) on the right hand door
and fasten with two #8-32 x 1/4 slotted hex-head
bolts and lock washers. (See Figure 10)
ASSEMBLY CONTINUED
5
Figure 7
8
15
Figure 8
9
Figure 9
11
Figure 10
6
Figure 6
Two holes must
be in front.
Insert shelf into
bottom lances.

PAGE 5 OF 15 1120 IH-8529
ASSEMBLY CONTINUED

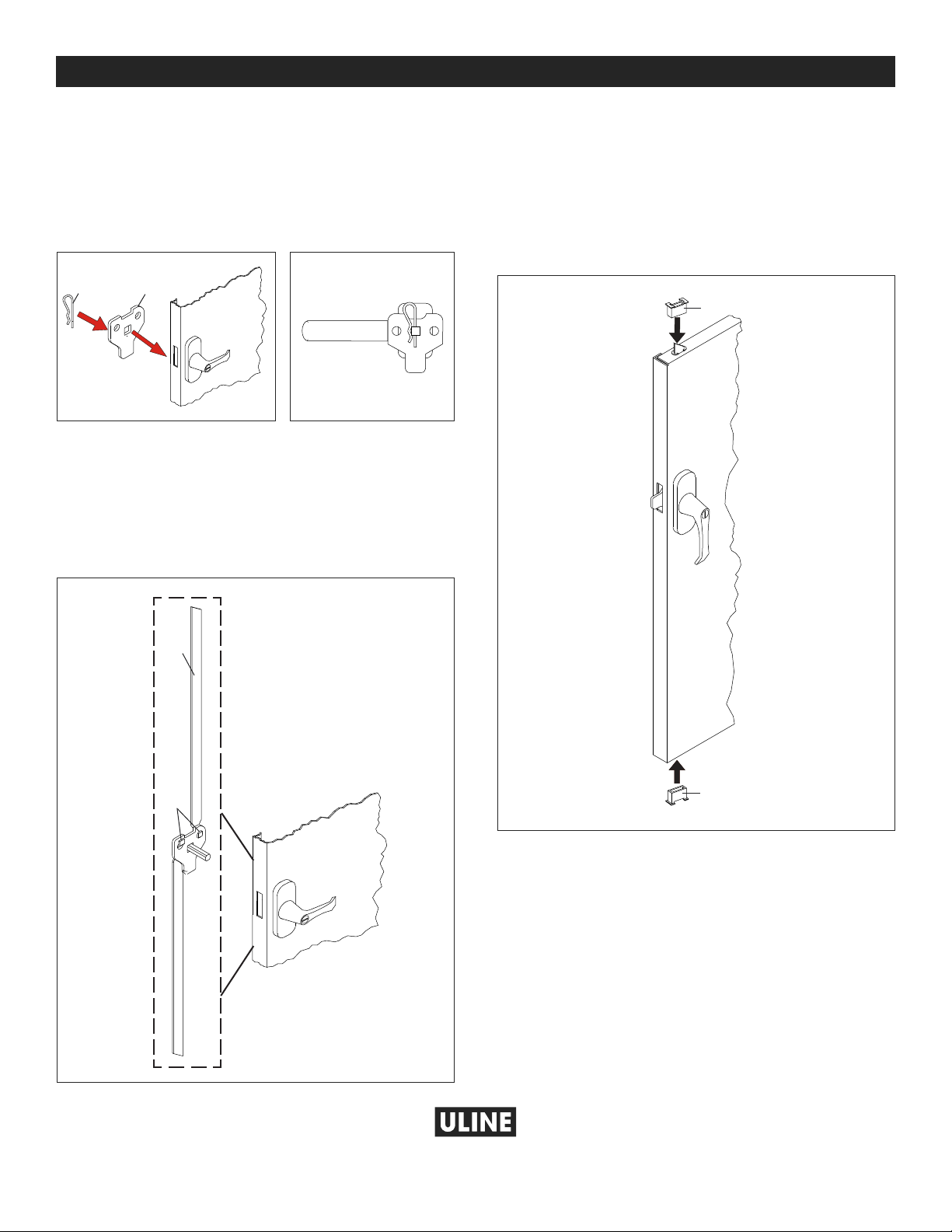

2. Turn the handle to the open position, and place the
locking cam (12) over the square shank of the door
handle. The latch must be facing down as shown.
(See Figure 11) Then place the locking cotter pin (13)
through the hole of the square shank. (See Figure 12)
3. With the handle still in the open position, hook
the locking bars (10) to the locking cam. Once in
position, slowly rotate the door handle to the closed
position so the lock bars protrude from the holes at
the top and bottom of the door. (See Figure 13)
4. Slide the nylon lock bar guide inserts (14) over the
lock bar ends and through the door slots. Push
firmly until the guides snap into place. If necessary,
turn the handle back to the open position and
gently tap with a hammer until the guides slide into
place. (See Figure 14)
10
12
Figure 13
14
14
Figure 14
13 12
Fig ure 11 Figure 12
1
-800-295-551
0
uline.com

PAGE 6 OF 15 1120 IH-8529
GABINETE PARA DEBAJO
DEL MOSTRADOR
800-295-5510
uline.mx
H-8529, H-8530
H-8531
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(incluida)
Desarmador de Cabeza Plana
Martillo
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Tenga cuidado al
manipular las distintas piezas para evitar
lesiones. Por su seguridad, use guantes de
trabajo para ensamblar las partes.

PAGE 7 OF 15 1120 IH-8529
PARTES
ENSAMBLE PRIMARIO ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4Base Frontal 1
5 Repisa 1
6Parte Inferior 1
7Parte Superior 1
8Puerta Izquierda 1
9Puerta Derecha 1
#DESCRIPCIÓN CANT.
10 Barra de Seguridad 2
11 Asa de la Puerta con Llaves 1
12 Leva con Seguro 1
13 Pasador 1
14 Guía de la Barra de Seguridad 2
15 Perno de la Bisagra 4
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14

PAGE 8 OF 15 1120 IH-8529
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. El reborde inferior deberá apuntar hacia
arriba. (Vea Diagrama 1)
NOTA: Al unir las distintas piezas de la unidad,
deje los pernos ligeramente sueltos hasta el
paso 7, a menos que se indique lo contrario.
2. Fije el panel lateral izquierdo (2) a los paneles
posteriores colocando el reborde por detrás y
uniendo la parte posterior y los laterales con cuatro
pernos y tuercas. Asegúrese de que las lancetas
de todas las tiras de ajuste de las repisas apunten
hacia la misma dirección. (Vea Diagrama 2)
3. Fije el panel superior (7) a la unidad deslizando
el reborde exterior por detrás de la unidad y el
reborde lateral en el panel lateral de la unidad.
Los remaches roscados deberán insertarse en los
orificios del reborde superior del lateral y fijarse
con tres tuercas. Una el panel posterior al superior
usando cuatro pernos y tuercas. (Vea Diagrama 3)
4. Fije el panel lateral derecho (3) igual que hizo en
el paso 2, asegurándose de nuevo que el reborde
esté por detrás y que las lancetas de las tiras de
ajuste de las repisas apunten hacia la misma
dirección que las de la parte posterior y el
lado izquierdo. Empuje el panel lateral derecho
hacia arriba de forma que los remaches de
la parte superior se inserten en los orificios del
reborde superior del lado y fije con tres tuercas.
(Vea Diagrama 4)
5. Coloque la base frontal (4) en los laterales.
Coloque las tuercas sin apretar en cada uno de
los remaches y deslice los extremos de la base
en las ranuras de ambos lados de la unidad. A
continuación apriete de forma segura las tuercas.
(Vea Diagrama 5)
ENSAMBLE
Diagrama 4
3
7
Diagrama 3
1Diagrama 1
El reborde apunta
hacia arriba.
4Diagrama 5
Deslice los extremos en las ranuras
de la parte inferior de los laterales.
Tuercas colocadas
sueltas en los
remaches de la base.
2
Diagrama 2
El reborde va
por detrás de
la parte posterior.
Todas las lancetas
deben apuntar hacia
ARRIBA en el panel
posterior ylateral.

PAGE 9 OF 15 1120 IH-8529
6. Inserte el reborde posterior de la parte inferior (6)
en las lancetas inferiores de la parte posterior. El
reborde con los dos orificios debe apuntar hacia
delante, colgando por encima de la base. Inserte
pernos a través de la parte inferior y de la base con
la cabeza apuntando hacia la parte delantera de
la unidad. Fije con dos tuercas. (Vea Diagrama 6)
7. Coloque la unidad en posición vertical y apriete
todas las tuercas y los pernos de la unidad.
8. Inserte las repisas (5) a los niveles deseados.
(Vea Diagrama 7)
NOTA: Antes de poder colocar las repisas en
la unidad deberá inclinarlas ligeramente a la
derecha o a la izquierda.
9. Coloque la puerta izquierda (8) en la unidad
colocándola en las bisagras, alineando los
orificios de la bisagra, insertando los pernos
(15) en las ranuras y luego inserte el extremo
plano de un desarmador en los pasadores
de la bisagra y golpee ligeramente con un
martillo para insertarlos. (Vea Diagrama 8)
10. Coloque la puerta derecha (9) en la unidad de la
misma forma que colocó la puerta izquierda.
(Vea Diagrama 9)
INSTALACIÓN DEL ASA/SISTEMA DE CIERRE
1. Coloque el asa de bloqueo (11) en la puerta
derecha y fíjela con dos pernos ranurados de
cabeza hexagonal de #8-32 x 1/4 y rondanas de
seguridad. (Vea Diagrama 10)
CONTINUACIÓN DE ENSAMBLE
5
Diagrama 7
8
15
Diagrama 8
9
Diagrama 9
11
Diagrama 10
6
Diagrama 6
Los dos orificios
deben quedar
delante.
Inserte la repisa
en las lancetas
inferiores.

PAGE 10 OF 15 1120 IH-8529
CONTINUACIÓN DE ENSAMBLE
2. Gire el asa a la posición de abierto y coloque la
leva con seguro (12) sobre el vástago cuadrado
del asa de la puerta. El pestillo debe apuntar
hacia abajo como se muestra. (Vea Diagrama 11)
A continuación, coloque el pasador de perno
de bloqueo (13) a través del orificio del vástago
cuadrado. (Vea Diagrama 12)
3. Con el asa todavía en la posición de abierto, fije
las barras de seguridad (10) a la leva con seguro.
Una vez en posición, gire lentamente el asa de la
puerta a la posición de cerrado de forma que las
barras de seguridad sobresalgan de los orificios
en la parte superior e inferior de la puerta.
(Vea Diagrama 13)
4. Deslice los insertos de la guía de la barra de
seguridad de nylon (14) sobre los extremos de la
barra de seguridad y a través de las ranuras de
la puerta. Empuje con firmeza hasta que las guías
encajen en su lugar. Si es necesario, gire el asa
de nuevo a la posición de abierto y golpéela
con suavidad con un mazo hasta que las guías
encajen en su lugar. (Vea Diagrama 14)
10
12
Diagrama 13
14
14
Diagrama 14
13 12
Diagrama 11 Diagrama 12
8
00-295-551
0
uline.mx

PAGE 11 OF 15 1120 IH-8529
ARMOIRE
ENCASTRABLE
1-800-295-5510
uline.ca
H-8529, H-8530
H-8531
OUTILS REQUIS
Tournevis à douille de 11/32 po
(inclus)
Tournevis à tête plate
Marteau
MISE EN GARDE! Certaines pièces peuvent
avoir des bords tranchants. Manipulez
les pièces avec soin pour éviter toutes
blessures. Pour votre sécurité, portez des
gants de travail lors du montage.

PAGE 12 OF 15 1120 IH-8529
PIÈCES
2
5
8
3
6
7
1
9
4
15
13
12
11
10
14
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral gauche 1
3Panneau latéral droit 1
4 Seuil de cadre 1
5Tablette 1
6Panneau inférieur 1
7Panneau supérieur 1
8Porte gauche 1
9Porte droite 1
#DESCRIPTION QTÉ
10 Barre de verrouillage 2
11 Poignée de porte avec clés 1
12 Came de verrouillage 1
13 Goupille fendue 1
14 Guide de barre de verrouillage 2
15 Axe de charnière 4

PAGE 13 OF 15 1120 IH-8529
MONTAGE DE L'ARMOIRE
1. Placez le panneau arrière (1) sur une surface
protégée. La bride inférieure doit être orientée vers
le haut. (Voir Figure 1)
REMARQUE : Lors du montage, laissez les
boulons un peu lâches jusqu'à l'étape 7, sauf
indication contraire.
2. Fixez le panneau latéral gauche (2) au panneau
arrière en positionnant la bride derrière le panneau
arrière, puis boulonnez ensemble les deux
panneaux avec quatre boulons et écrous. Assurez-
vous que tous les supports de tablette pointent
dans la même direction. (Voir Figure 2)
3. Fixez le panneau supérieur (7) à l'unité en glissant
la bride extérieure sur l'arrière de l'unité et la
bride latérale sur le panneau latéral. Les goujons
filetés doivent s'insérer dans les trous de la bride
supérieure du panneau latéral et être fixés à
l'aide de trois écrous. Fixez le panneau arrière au
panneau supérieur à l'aide de quatre boulons et
écrous. (Voir Figure 3)
4. Fixez le panneau latéral droit (3) au panneau
arrière de la même façon qu'à l'étape 2 tout en
vous assurant que la bride est positionnée derrière
le panneau arrière et que tous les supports de
tablette pointent dans la même direction que ceux
du panneau arrière et du panneau latéral gauche.
Poussez le panneau latéral droit vers le haut afin
que les goujons supérieurs s'insèrent dans les trous
de la bride supérieure du panneau latéral et fixez à
l'aide de trois écrous. (Voir Figure 4)
5. Installez le seuil (4) sur les panneaux latéraux.
Placez les écrous sans serrer sur chacun des
goujons et glissez les extrémités du seuil de cadre
dans les fentes sur les deux côtés de l'unité. Ensuite,
serrez fermement les écrous. (Voir Figure 5)
MONTAGE
Figure4
3
7
Figure3
1Figure 1
La bride est
orientée vers le haut.
4Figure 5
Glissez les extrémités dans les fentes sur
le dessous des panneaux latéraux.
Les écrous sont placés
sans serrer sur les
goujons du seuil
de cadre.
2
Tous les supports
pointent vers le
HAUT sur les panneaux
arrière et latéraux.
Figure 2
La bride se place
sous le panneau
arrière.

PAGE 14 OF 15 1120 IH-8529
6. Placez la bride arrière du panneau inférieur (6)
dans les supports de tablette inférieurs du panneau
arrière. La bride avec deux trous doit être orientée
vers l'avant et doit reposer sur le seuil de cadre.
Insérez les boulons, têtes orientées vers l'avant de
l'unité, à travers le panneau inférieur et le seuil de
cadre. Fixez avec deux écrous. (Voir Figure 6)
7. Placez l'unité à l'endroit, puis serrez tous les écrous
et boulons.
8. Installez la tablette (5) au niveau désiré.
(Voir Figure 7)
REMARQUE : Afin d'installer la tablette, inclinez-
la légèrement vers la gauche ou la droite
avant de l'insérer dans l'unité.
9. Fixez la porte gauche (8) sur l'unité. Placez la
porte sur les charnières, alignez les trous et
faites glisser les axes de charnière (15) dans
les fentes. Ensuite, placez l'extrémité plate d'un
tournevis sur les axes de charnière et tapotez-
les à l'aide d'un marteau. (Voir Figure 8)
10. Fixez la porte droite (9) sur l'unité de la même
manière que la porte gauche. (Voir Figure 9)
INSTALLATION DE LA POIGNÉE/DU SYSTÈME DE
VERROUILLAGE
1. Placez la poignée de verrouillage (11) sur la porte
droite et fixez à l'aide de deux boulons fendus
à tête hexagonale nº 8-32 x 1/4 et rondelles de
blocage. (Voir Figure 10)
MONTAGE SUITE
5
Figure7
8
15
Figure8
9
Figure9
11
Figure10
6
Figure 6
Deux trous
doivent être
à l'avant.
Insérez la tablette
dans les supports
inférieurs.

PAGE 15 OF 15 1120 IH-8529
2. Tournez la poignée en position ouverte, et placez
la came de verrouillage (12) sur la tige carrée de la
poignée de porte. Le loquet doit être orienté vers
le bas comme illustré. (Voir Figure 11) Placez ensuite
la goupille fendue (13) à travers le trou de la tige
carrée. (Voir Figure 12)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (10) à la
came de verrouillage. Une fois en place, tournez
doucement la poignée de porte en position fermée
de sorte que les barres de verrouillage dépassent
des trous sur le haut et le bas de la porte.
(Voir Figure 13)
4. Glissez les guides de barre de verrouillage en nylon
(14) sur les extrémités de la barre de verrouillage et
à travers les fentes de la porte. Appuyez fermement
jusqu'à ce que les guides s'enclenchent. Au besoin,
tournez la poignée en position ouverte et tapotez
légèrement avec un marteau jusqu'à ce que les
guides s'enclenchent. (Voir Figure 14)
MONTAGE SUITE
10
12
Figure13
14
14
Figure14
13 12
Figure11 Figure12
1
-800-295-551
0
uline.ca
