PAGE 1 OF 17 1022 IH-7033
ADJUSTABLE
HEIGHT DESK
1-800-295-5510
uline.com
πH-7033, H-7034, H-7035
H-7598, H-7599, H-8362

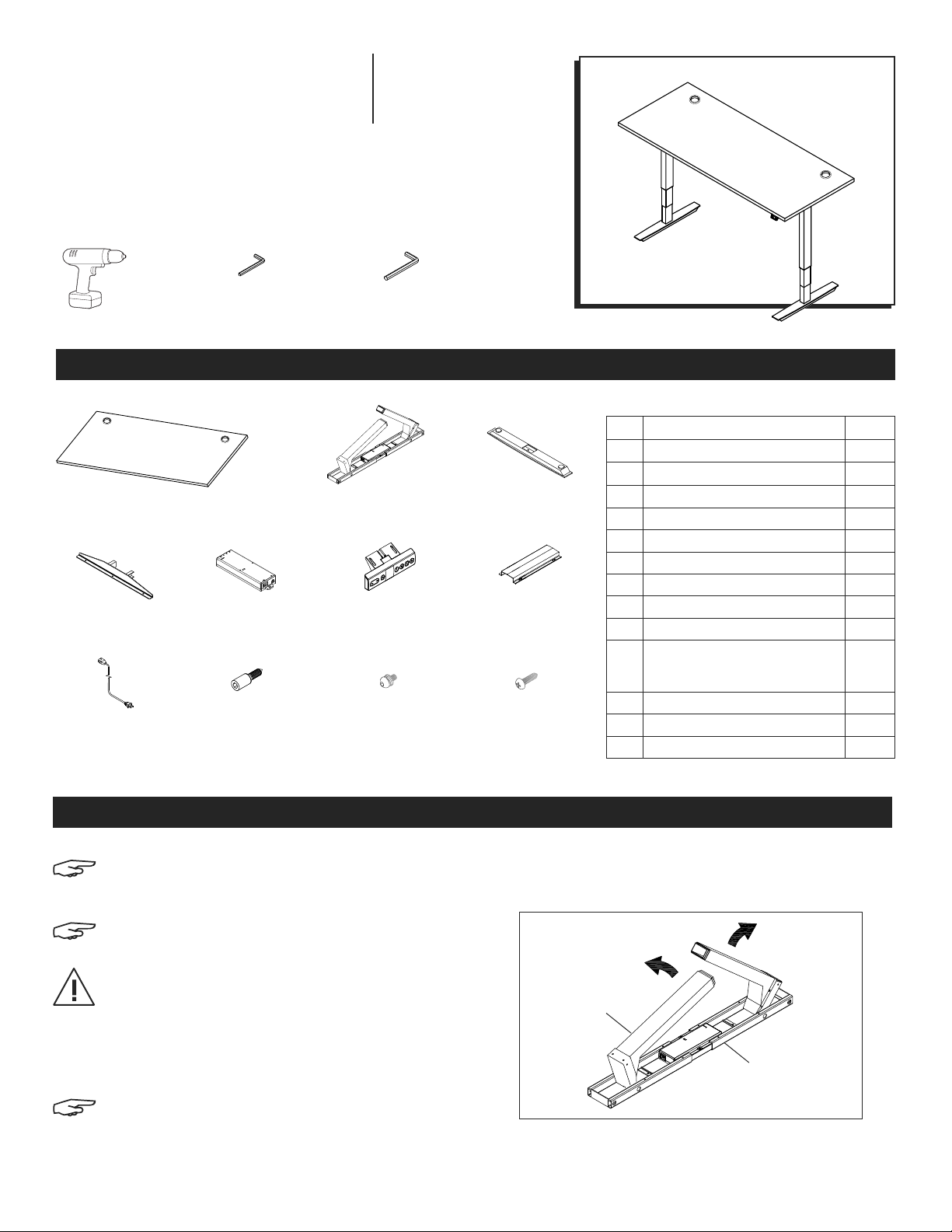

TOOLS NEEDED
Drill 4 mm Hex Wrench
(Included)
5 mm Hex Wrench
(Included)
PARTS
NOTE: Count and inspect all pieces before
disposing of any carton or packing materials.
NOTE: Two-person assembly is recommended.
CAUTION! Adjustable frame is heavy and
care should be used when moving it during
assembly.
1. Place adjustable frame with lifting columns on a
smooth, non-marring surface to prevent scratching.
NOTE: Lifting columns are pre-installed to
adjustable frame and are folded down toward
center of adjustable frame for shipping.
2. Unfold the lifting columns to an upright position.
(See Figure 1)
ASSEMBLY
#DESCRIPTION QTY.
1Desktop 1
2Adjustable Frame with
Lifting Columns 1
3Foot with Leveling Glides 2
4 Top Support Bracket 2
5 Control Box 1
6Programmable Handset 1
7Cable Management Tray 2
8Power Cord 1
9 M6 x 33 mm Machine Screw 4
10 M6 x 15 mm Machine Screw with
Lock Washer and Flat Washer 16
11 5 x 20 mm Wood Screw 10
12 4 mm Hex Wrench 1
13 5 mm Hex Wrench 1
Figure 1
Programmable
Handset x 1
Cable
Management
Tray x 2
Power Cord x 1 M6 x 33 mm
Machine Screw x 4
Top Support
Bracket x 2
Control Box x 1
Desktop x 1 Adjustable Frame
with Lifting Columns x 1
Foot with Leveling
Glides x 2
M6 x 15 mm Machine
Screw with Lock
Washer and Flat
Washer x 16
5 x 20 mm
Wood Screw x 10
Lifting
Column
2
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 17 1022 IH-7033
ASSEMBLY CONTINUED

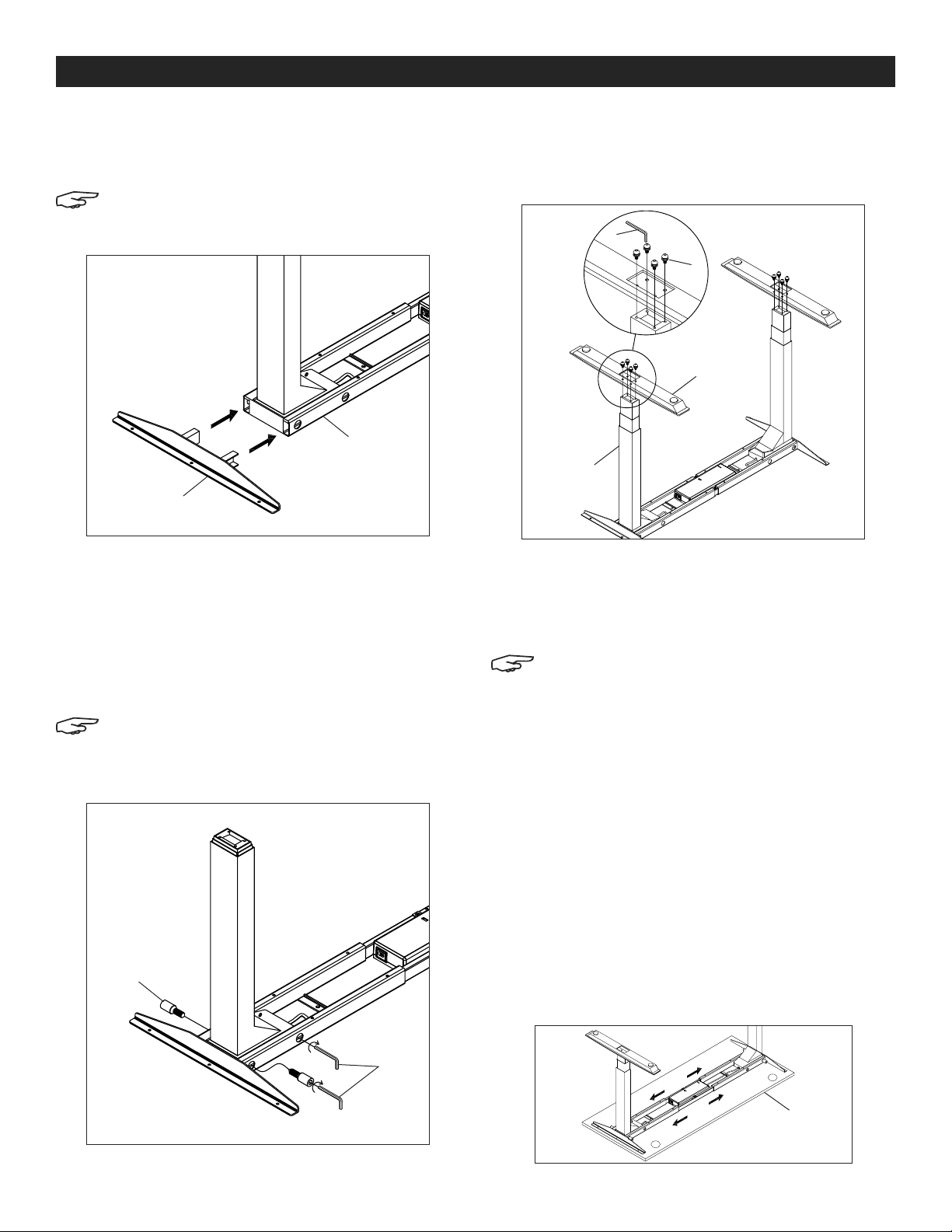

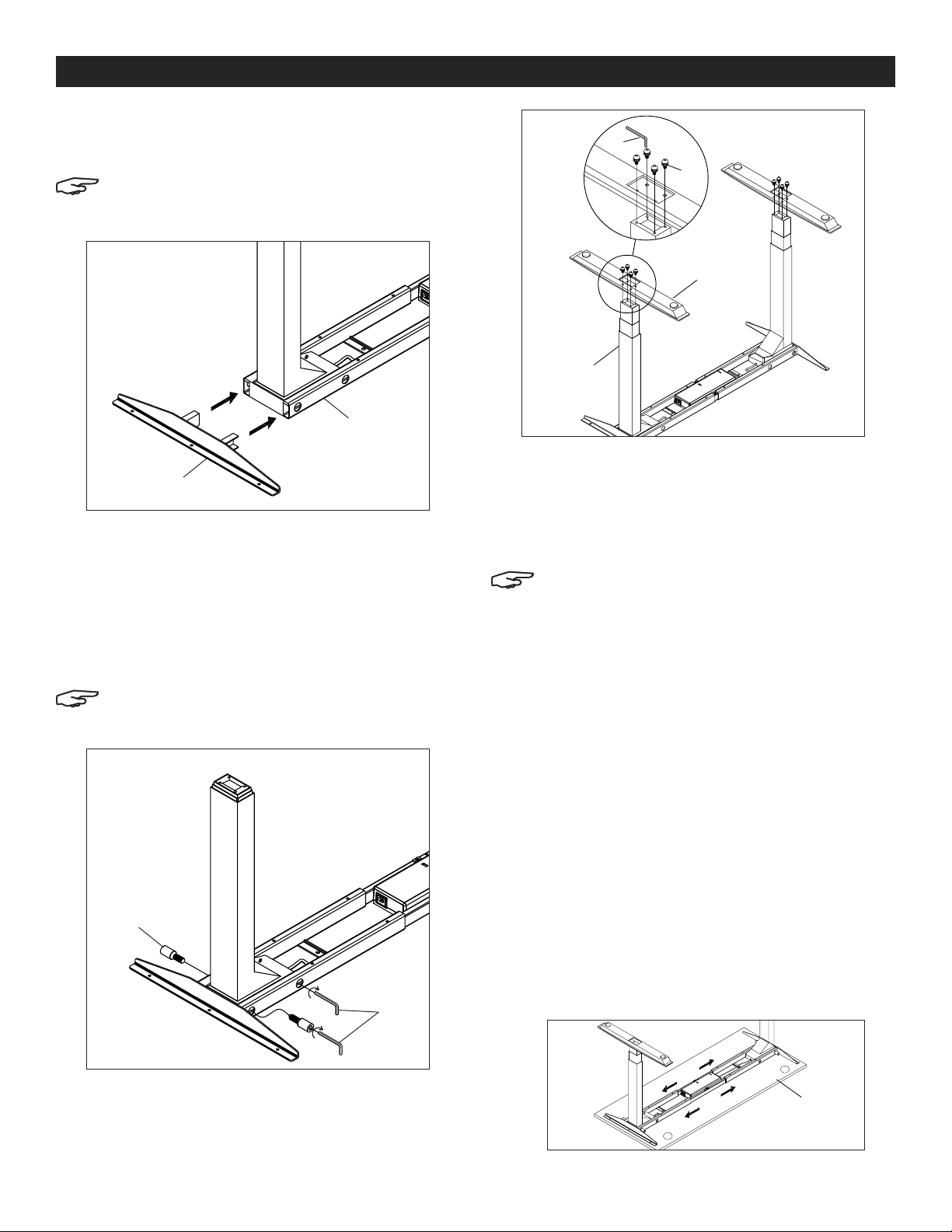

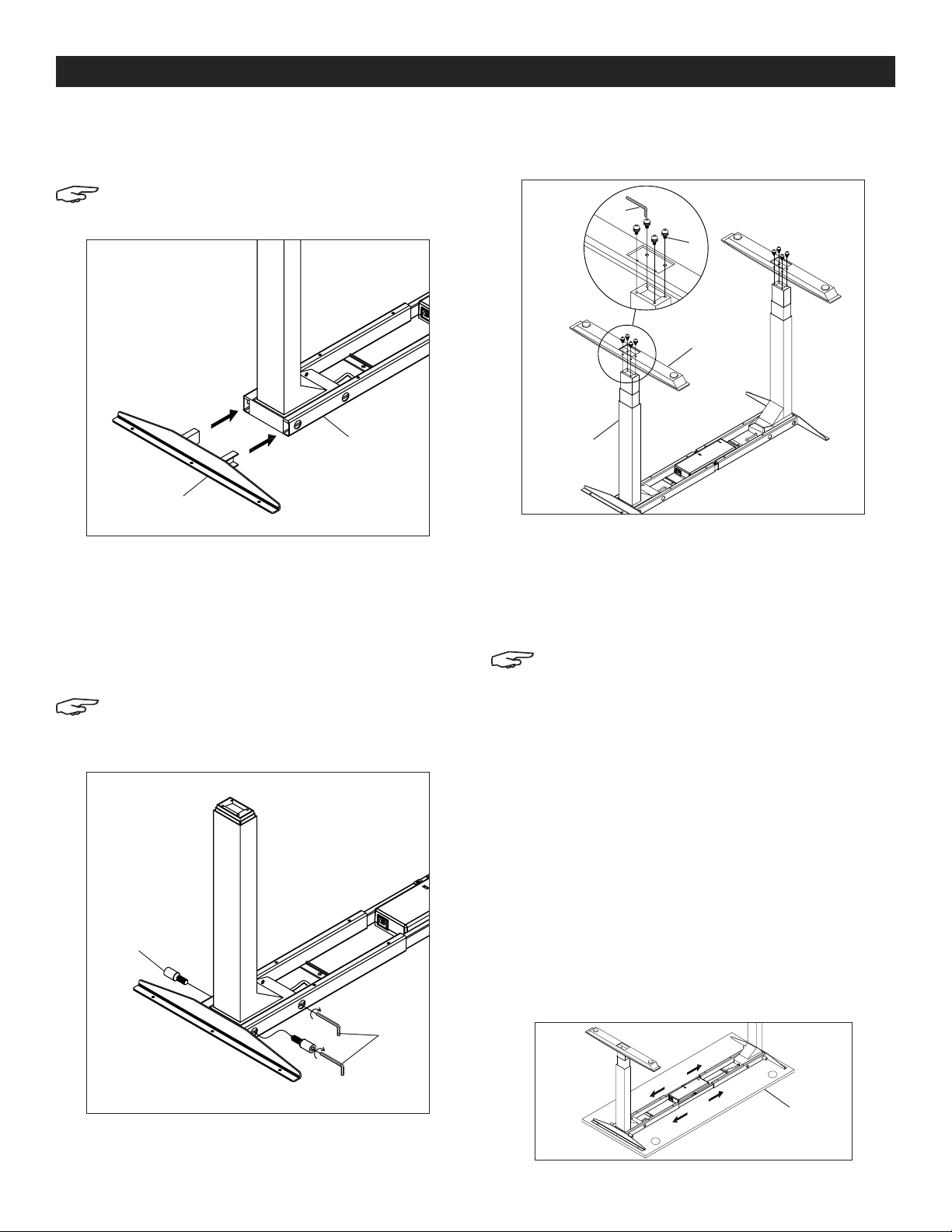

3. Insert top support bracket (4) into outside of
adjustable frame (2). Repeat this step on the
opposite side. (See Figure 2)
NOTE: Steel lip with three holes on top support
bracket should be facing down.
4. Insert two M6 x 33 mm machine screws (9) into holes on
end of adjustable frame to connect adjustable frame
with lifting columns and top support bracket and
lightly tighten using 5 mm hex wrench (13). Then lightly
tighten two pre-installed M6 x 33 mm machine screws (9)
to secure lifting column. Repeat this step on the
opposite side. (See Figure 3)
NOTE: To prevent alignment issues during this
step, do not tighten completely until all four
machine screws are inserted.
5. Attach foot (3) to lifting column using four M6 x 15 mm
machine screws (10). Tighten using 4 mm hex wrench (12).
Repeat on opposite side. (See Figure 4)
6. Place desktop (1) upside down on a smooth,
non-marring surface to prevent scratching.
Grommets should be facing down.
7. Place adjustable frame on top of desktop (1). Adjust
position of adjustable frame so that it is centered on
the desktop. (See Figure 5)
NOTE: Adjustable frame is designed to fit desktops
that are 48-72" long and 24-30" wide. Extend
adjustable frame as needed to position desktop.
For 48 x 24" and 60 x 24" desks, top support
brackets should be approximately 1½" from side
edges of desktop and approximately 2½" from
front and back edges of desktop.
For 48 x 30" and 60 x 30" desks, top support
brackets should be approximately 1½" from side
edges of desktop and approximately 5½" from
front and back edges of desktop.
For 72 x 24" desks, top support brackets should
be approximately 6" from side edges of desktop
and approximately 2½" from front and back
edges of desktop.
For 72 x 30" desks, top support brackets should
be approximately 6" from side edges of desktop
and approximately 5½" from front and back
edges of desktop.
Figure 2
4
2
Figure 3
13
9
Figure 4
Figure 5
1
10
12
3
Lifting
Column

PAGE 3 OF 17 1022 IH-7033
ASSEMBLY CONTINUED

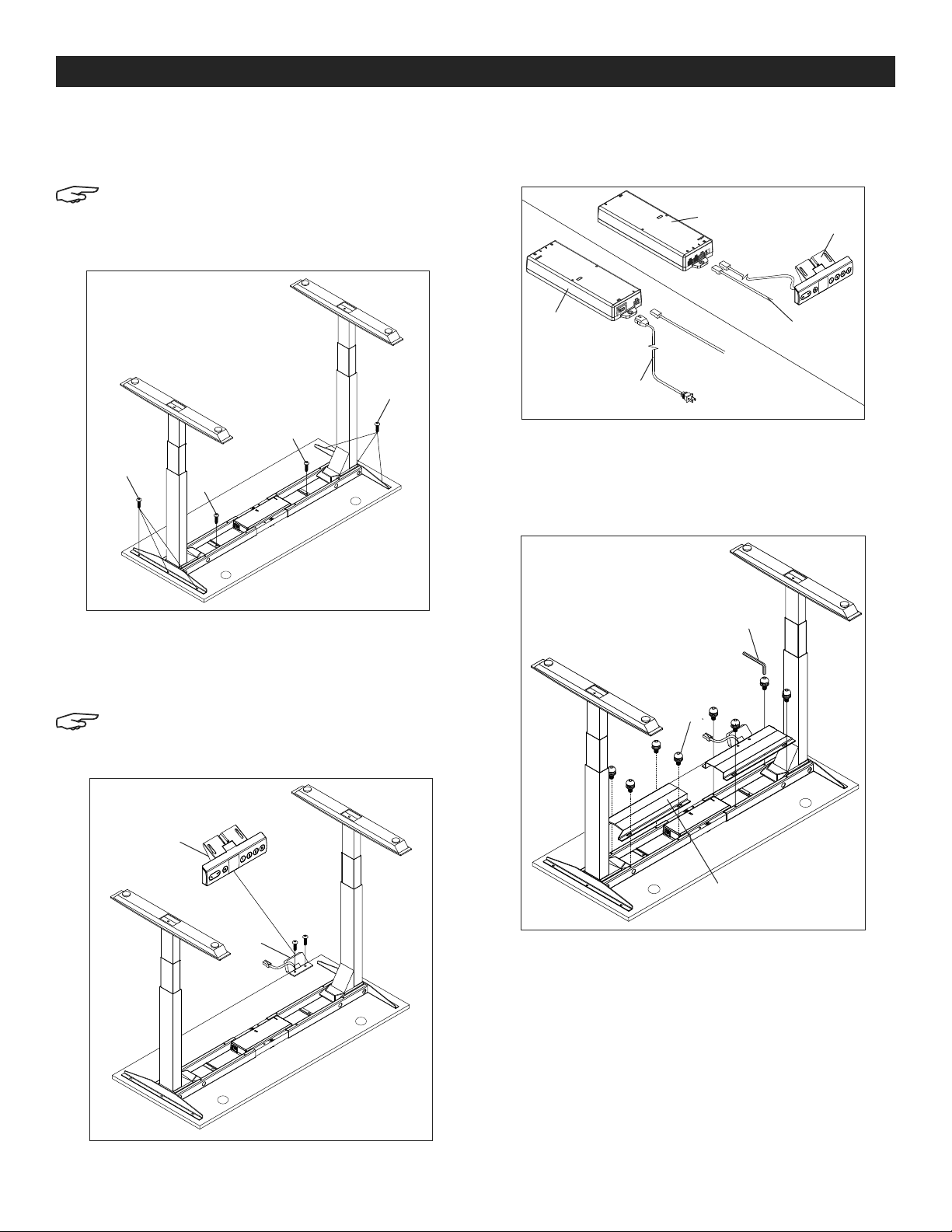

8. Attach top support brackets and adjustable frame
to desktop using drill and eight 5 x 20 mm wood
screws (11). (See Figure 6)
NOTE: Desktop does not include pre-drilled
holes. Drill wood screws directly into desktop
to attach base.
9. Place programmable handset (6) in desired location
on front edge of desktop. Attach using a drill and
two 5 x 20 mm wood screws (11). (See Figure 7)
NOTE: Back of desktop has two grommet holes.
Front of desktop is the opposite side.
10. Connect the power for the control box (5) using
the power cord (8). Connect the programmable
handset (6) and lifting column cables into the
control box. (See Figure 8)
11. Position loose cords underneath the cable
management trays (7). Attach the cable
management trays to the adjustable frame using
eight M6 x 15 mm machine screws (10). Tighten
using 4 mm hex wrench (12). (See Figure 9)
12. Desk is now fully assembled. Using two people,
carefully flip the desk onto the feet.
13. Plug power cord into outlet. Follow operation
instructions to initialize the desk prior to first use.
Figure 6
11
11
11
11
Figure 7
11
6
Figure 9
12
10
7
Figure 8
6
8
5
5
Lifting Column
Cable

PAGE 4 OF 17 1022 IH-7033
NOTE: The desk must be initialized prior to
first use.
• To initialize, press and hold the down button on the
handset until the desk reaches its lowest height,
slightly raises and stops.
• Release the down button. The desk is now ready to use.
NOTE: The desk may need to be reset from time
to time to work properly. Unplug the power cord
for 20 seconds, plug back in and follow the
initialization process to reset desk.
CAUTION! Make sure there are no obstacles in
the desk's height adjustment path, and make
sure the desk is not touching any walls.
CAUTION! Make sure all cords are at the
appropriate length to accommodate changes
in height.
HEIGHT ADJUSTMENT
• Press the up button to raise the desktop.
• Press the down button to lower the desktop.
• Release button to stop movement.
CAUTION! To avoid overheating, do not move
the desk up and down continuously for over
two minutes within any 20 minute period. If the
heater overheats, OH will be displayed on the
handset. Stop using the desk for 20 minutes
and let it cool down.
PROGRAMMING PRESET HEIGHT
• Use up and down buttons to move desk to the
desired position.
• Press and hold the setting button and one of the four
preset position buttons simultaneously.
• The handset will display 1CF, 2CF, 3CF and 4CF for
each preset when complete.
• Up to four presets can be programmed.
PROGRAMMING HEIGHT LIMITS
NOTE: Desk is equipped with a height limit function.
This function allows upper and lower height limits
to be programmed. This can be used to prevent
collisions with objects above and below the desk,
such as file pedestals and overhead cabinets.
• Use up and down buttons to move desk to the
desired upper height limit. Press and hold the setting
button and up button simultaneously. The upper
limit is set when HI is displayed. To cancel, press the
same buttons again. The upper limit is cancelled
when HCL is displayed.
• Repeat the process to set the lower limit. The lower
limit is set when LO is displayed. The lower limit is
cancelled when LCL is displayed.
• Always program height limits before programming
preset heights.
SWITCHING BETWEEN INCHES AND CENTIMETERS
• Press the setting button for seven seconds until SET
is displayed, and then press the first preset position
button. The default unit of measurement will be
displayed. Press the up and down button to change
between inches and centimeters.
OPERATION

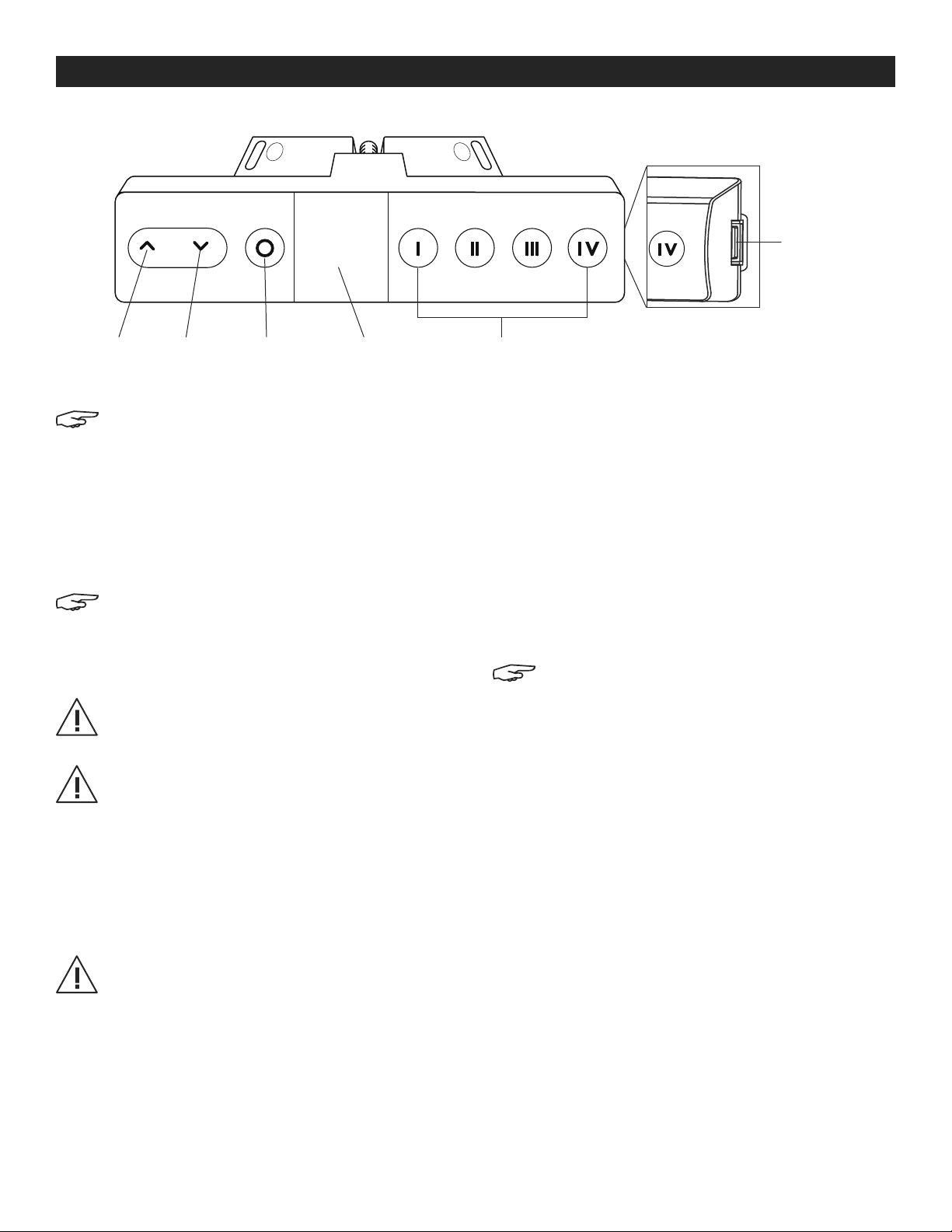

CONTROLS
24.5
Up
Button
Down
Button
Setting
Button
Display Four Preset
Position Buttons
USB Charger

PAGE 5 OF 17 1022 IH-7033
OPERATION CONTINUED
PROGRAMMING ANTI-COLLISION SENSITIVITY
NOTE: Desk is equipped with a gyroscope with
an anti-collision feature. This feature allows for
various levels of sensitivity to prevent collisions
with objects above or below the desk.
• Press and hold the setting button for seven seconds
until SET is displayed, and then press the third preset
position button to enter the sensitivity setting mode.
• Press the up or down buttons to switch sensitivity
levels. Levels range from 1 to 8 where the higher
levels result in higher sensitivity. The default level is 5.
• Press the setting button to confirm the selection.
LOCKING OPERATION OF DESK
NOTE: Desk is equipped with a locking feature
to prevent operation.
• Press and hold the first and second preset position
buttons simultaneously for seven seconds until LoC
is displayed. The desk is now locked.
• Repeat the process to unlock.
1
-800-295-551
0
uline.com
TROUBLESHOOTING
OPERATING ISSUE RECOMMENDATIONS
Desk does not go up or
down. Check all connections. Ensure power cord is plugged into the control box and a
power outlet.
Unplug the power cord for one minute, plug back in and follow the initialization
process to reset desk.
Initialization/Reset Process:
• Press and hold the down button on the handset until the desk reaches its lowest
height, slightly rises and stops.
• Release the down button. Desk is now ready to use.
If initialization does not work, press and hold the setting button until "SET" is
displayed on handset. Then, while still pressing setting button, press the fourth
preset position button "IV" until "rSt" is displayed on handset. Press and hold the
down button until the desk reaches its lowest height.
If problem persists, switch motor cables at control box and attempt another reset.
If problem persists after all recommendations above have been attempted,
contact Uline Customer Service at 1-800-295-5510 to send a replacement control
box at no charge.
NOTE: Desk must be within 60 day warranty.
Columns do not go up
evenly.
Desk does not reset, or
rSt, ER1, ER2 or ER3
displayed on handset.
Desk is unusually noisy. The desk has two-stage legs that produce noise when one leg extends into the
other. To reduce noise, apply silicon lubricant to legs.
OH displayed on handset. Desk is overheated. Stop adjusting desk height for 20 minutes to let desk cool
down.
If the troubleshooting section does not resolve your problem, contact Uline Customer Service at 1-800-295-5510.

PAGE 6 OF 17 1022 IH-7033
ESCRITORIO DE
ALTURA AJUSTABLE
800-295-5510
uline.mx
πH-7033, H-7034, H-7035
H-7598, H-7599, H-8362
HERRAMIENTAS NECESARIAS
Taladro 1 Llave Hexagonal
de 4 mm (Incluida)
1 Llave Hexagonal
de 5 mm (Incluida)
PARTES
NOTA: Cuente e inspeccione todas las piezas
antes de desechar cualquier caja o material
de empaque.
NOTA: Se recomienda armar entre dos personas.
¡PRECAUCIÓN! El armazón ajustable está
pesado y se debe manejar con cuidado
durante el ensamble.
1. Coloque el armazón ajustable y columnas de
elevación (2) sobre una superficie lisa, que no deje
marcas, para evitar rayones.
NOTA: Las columnas de elevación están
preinstaladas al armazón ajustable y dobladas
hacia el centro del armazón para su envío.
2. Desdoble las columnas de elevación hasta una
posición vertical. (Vea Diagrama 1)
ENSAMBLE
Diagrama 1
2
#DESCRIPTION QTY.
1Cubierta 1
2Armazón Ajustable y Columnas
de Elevación 1
3Patas con Tapas Niveladoras 2
4 Brazos de Soporte Superior 2
5 Caja de Control 1
6Control Manual Programable 1
7 Charolas para Manejo de Cables 2
8Cable 1
9 Tornillos de Máquina M6 x 33 mm 4
10
Tornillos de Máquina M6 x 15 mm
con Rondana de Bloqueo y
Rondana Plana
16
11 Tornillos para Madera 5 x 20 mm 10
12 Llave Hexagonal de 4 mm 1
13 Llave Hexagonal de 5 mm 1
1 Cubierta
1 Control Manual
Programable
2 Charolas para
Manejo de
Cables
1 Cable 4 Tornillos
de Máquina
M6 x 33 mm
2 Patas con Tapas
Niveladoras
2 Brazos de
Soporte Superior
1 Caja de Control
16 Tornillos de
Máquina M6 x 15 mm
con Rondana de
Bloqueo y Rondana
Plana
10 Tornillos
para Madera
5 x 20 mm
1 Armazón Ajustable y
Columnas de Elevación
Columna de
Elevación

PAGE 7 OF 17 1022 IH-7033
3. Inserte un brazo de soporte superior (4) en la parte
exterior del armazón ajustable (2). Repita este paso
en el lado opuesto. (Vea Diagrama 2)
NOTA: El reborde de acero con tres orificios
en el brazo de soporte superior debe quedar
hacia abajo.
4. Inserte dos tornillos de máquina M6 x 33 mm (9)
en los orificios del extremo del armazón ajustable
para conectar al armazón, el brazo de soporte
superior y la columna de elevación. Usando la llave
hexagonal de 5 mm (13) apriete ligeramente los dos
tornillos de máquina M6 x 33 mm preinstalados (9)
para asegurar la columna. Repita este paso en el
lado opuesto. (Vea Diagrama 3)
NOTA: Para evitar problemas de alineación
durante este paso, no apriete por completo
hasta que inserte los cuatro tornillos.
5. Coloque las patas (4) a las columnas de elevación con
tornillos de máquina M6 x 15 mm (11). Apriete utilizando
la llave hexagonal de 4 mm (13). Repetir en el lado
opuesto (Vea Diagrama 4)
6. Coloque la cubierta (1) sobre una superficie lisa,
que no deje marcas, para evitar rayones.
7. Coloque el armazón ajustable sobre la cubierta (1).
Ajuste la posición del armazón para que quede en
el centro de la cubierta. (Vea Diagrama 5)
NOTA: El armazón ajustable está diseñado para
escritorios que sean de 48 a 72" de largo y de 60
24 a 30" de ancho. Extienda el armazón ajustable
como sea necesario para posicionar el escritorio.
Para escritorios de 48 x 24" y 60 x 24", los brazos de
soporte superiores deben estar aproximadamente
a 1½" de los extremos laterales y aproximadamente
a 2½" de los extremos frontales y posteriores del
escritorio.
Para escritorios de 48 x 30" y 60 x 30", los brazos de
soporte superiores deben estar aproximadamente
a 1½" de los extremos laterales y aproximadamente
a 5½" de los extremos frontales y posteriores del
escritorio.
Para escritorios de 72 x 24", los brazos de soporte
superiores deben estar aproximadamente a 6" de
los extremos laterales y aproximadamente a 2½" de
los extremos frontales y posteriores del escritorio.
Para escritorios de 72 x 30", los brazos de soporte
superiores deben estar aproximadamente a 6" de
los extremos laterales y aproximadamente a 5½" de
los extremos frontales y posteriores del escritorio.
CONTINUACIÓN DE ENSAMBLE
Diagrama 2
4
2
Diagrama 3
13
9
1
Diagrama 5
Diagrama 4
10
12
3
Columna
de Elevación

PAGE 8 OF 17 1022 IH-7033
8. Ensamble los brazos de soporte superiores y el
armazón ajustable a la cubierta usando el taladro y
ocho tornillos para madera de 5 mm x 20 mm (11).
(Vea Diagrama 6)
NOTA: La cubierta no incluye orificios
preperforados. Taladre los tornillos para madera
directamente en la cubierta para fijar la base.
9. Coloque el control manual programable (6) en la
posición deseada en la parte delantera del escritorio.
Instale utilizando el taladro y dos tornillos para madera
de 5 mm x 20 mm (11). (Vea Diagrama 7)
NOTA: La parte posterior del escritorio tiene
dos orificios. El frente del escritorio es el lado
opuesto.
10. Conecte la caja de control a la electricidad (5)
utilizando el cable (8). Conecte el control manual
programable (6) a la caja de control.
(Vea Diagrama 8)
11. Coloque los cables sueltos debajo de la charola
para manejo de cables (7). Instale las charolas para
manejo de cables al armazón ajustable utilizando
ocho tornillos de máquina M6 x 15 mm (10) y la llave
hexagonal de 4 mm (12). (Vea Diagrama 9)
12. El escritorio está completamente ensamblado
ahora. Entre dos personas, levanten el escritorio
cuidadosamente.
13. Conecte el cable al enchufe. Siga las instrucciones
de operación para programar el escritorio antes de
su primer uso.
CONTINUACIÓN DE ENSAMBLE
Diagrama 6
11
11
11
11
Diagrama 7
11
6
Diagrama 9
12
10
7
Diagrama 8
6
8
5
5
Cable de la
Columna de
Elevación

PAGE 9 OF 17 1022 IH-7033
NOTA: El escritorio debe de ser programado
antes de usarse.
• Para programar, mantenga presionado el botón
Abajo en el control manual programable hasta que
el escritorio llegue a su posición más baja, se eleve
ligeramente y se detenga.
• Deje de presionar el botón Abajo. El escritorio está
listo para usarse.
NOTA: El escritorio se debe reiniciar de vez en
cuando para que funcione adecuadamente.
Desconecte el cable por 20 segundos,
conecte otra vez y siga el proceso de
programación para reiniciar el escritorio.
¡PRECAUCIÓN! Asegúrese de que no haya
obstáculos en la trayectoria de elevación del
escritorio y que no toque ninguna pared.
¡PRECAUCIÓN! Asegúrese de que el largo de
los cables sean de tal manera que permitan
los cambios de altura.
AJUSTE DE ALTURA
• Presione el botón Arriba para elevar el escritorio.
• Presione el botón Abajo para bajar el escritorio.
• Libere el botón para detener el movimiento.
¡PRECAUCIÓN! Para evitar que se sobrecaliente,
no mueva el escritorio hacia arriba y abajo de
forma continua por más de dos minutos en un
periodo de 20 minutos. Si se sobrecalienta, OH
aparecerá en el control manual. Deje de usar
el escritorio por 20 minutos y déjelo enfriar.
PROGRAMACIÓN DE LA ALTURA PREESTABLECIDA
• Utilice los botones Arriba y Abajo para mover el
escritorio a la posición deseada.
• Mantenga presionado el botón de Ajuste y uno de
los cuatro botones de posiciones preprogramadas
simultáneamente.
• El control manual indicará 1CF, 2CF, 3CF y 4CF
cuando se complete cada programación.
• Hasta cuatro preferencias pueden quedar programadas.
PROGRAMACIÓN DE LOS LÍMITES DE ALTURA
NOTA: El escritorio tiene una función para limitar
la altura. Esta función permite que se programen
límites para elevar y bajar. Esto puede evitar que
choque con objetos sobre y debajo del escritorio,
tales como archiveros o gabinetes superiores.
• Utilice los botones Arriba y Abajo para mover el
escritorio al límite superior deseado. Mantenga
presionados los botones de Arriba y Abajo
simultáneamente. El límite superior se establece
cuando aparece HI. Para cancelar, presione
los mismos botones otra vez. El límite superior se
cancela cuando aparece HCL.
• Repita el proceso para establecer el límite inferior.
El límite inferior se establece cuando aparece LO.
El límite inferior se cancela cuando aparece LCL.
• Siempre programe los límites de altura antes de
programar alturas preestablecidas.
CAMBIO DE PULGADAS A CENTÍMETROS
• Presione el botón de ajuste durante siete segundos
hasta que aparezca SET, y después presione
el primer botón de Posición Preprogramada. La
unidad predeterminada aparecerá en la pantalla.
Presione los botones Arriba y Abajo para cambiar
de pulgadas a centímetros.
FUNCIONAMIENTO
CONTROLES
Botón
Arriba
Botón
Abajo
Botón de
Ajuste
Pantalla Cuatro Botones de
Posiciones Preprogramadas
Cargador USB
24.5

PAGE 10 OF 17 1022 IH-7033
SOLUCIÓN DE PROBLEMAS
CONTINUACIÓN DEL FUNCIONAMIENTO
PROGRAMACIÓN DE LA SENSIBILIDAD DE
ANTICOLISIÓN
NOTA: El escritorio está equipado con un
giroscopio con una medida anticolisión.
Esta característica permite varios niveles de
sensibilidad para prevenir colisiones con
objetos arriba o abajo del escritorio.
• Presione el botón de ajuste durante siete segundos
hasta que aparezca SET, y después presione el tercer
botón de reinicio para ingresar al modo de sensibilidad.
• Presione los botones arriba o abajo para cambiar
los niveles de sensibilidad. Los niveles varían de
1 a 8, donde los niveles más altos tienen mayor
sensibilidad. El nivel predeterminado es 5.
• Presione el botón de ajuste para confirmar la
elección.
BLOQUEO DE OPERACIÓN DEL ESCRITORIO
NOTA: El escritorio está equipado con una
medida de bloqueo para evitar la operación.
• Presione y sostenga el primer y el segundo botones
de posición preconfigurada simultáneamente por
siete segundos hasta que LoC se despliegue. El
escritorio ahora está bloqueado.
• Repita el proceso para desbloquear.
PROBLEMA DE
FUNCIONAMIENTO RECOMENDACIONES
El escritorio no sube ni
baja. Revise todas las conexiones.
Asegúrese de que el cable eléctrico esté conectado a la caja de control y al
enchufe.
Desenchufe el cable por un minuto, conecte de nuevo y siga el proceso de inicio
para reiniciar el escritorio.
Proceso de Inicio/Reinicio:
• Mantenga presionado el botón abajo en el control manual hasta que el
escritorio llegue a su posición más baja, se eleve un poco y se detenga.
• Suelte el botón abajo. El escritorio está listo para usarse.
Si el proceso de inicio no funciona, presione y sostenga el botón de ajuste hasta
que aparezca "SET" en el control manual. Luego, mientras mantiene presionado el
botón de ajuste, presione el cuarto botón de posición preconfigurada "IV" hasta
que aparezca "rSt” en el control manual. Presione y sostenga el botón abajo hasta
que el escritorio llegue a su altura más baja.
Si el problema persiste, cambie los cables del motor en la caja de control e
intente reiniciar nuevamente.
Si el problema persiste después de intentar las recomendaciones mencionadas
anteriormente, comuníquese a Servicio a Clientes de Uline al 800-295-5510 para
recibir un repuesto de la caja de control sin costo alguno.
NOTA: El escritorio debe estar dentro de los 60 días de garantía.
Las columnas no suben
parejas.
El escritorio no se reinicia
o rSt, ER1, ER2 o ER3
aparecen en el control
manual.

PAGE 11 OF 17 1022 IH-7033
8
00-295-551
0
uline.mx
PROBLEMA DE
FUNCIONAMIENTO RECOMENDACIONES
El escritorio es
inusualmente ruidoso. El escritorio tiene patas de dos etapas que producen ruido cuando una se
extiende sobre la otra. Para reducir el ruido, aplique lubricante de silicón en las
patas.
OH aparece en el control
manual.
El escritorio se sobrecalienta. Deje de ajustar la altura del escritorio por 20 minutos
y déjelo enfriar.
CONTINUACIÓN DEL SOLUCIÓN DE PROBLEMAS
Si la sección de solución de problemas no resuelve su duda, póngase en contacto con Servicio
a Clientes Uline al 800-295-5510.

PAGE 12 OF 17 1022 IH-7033
BUREAU À HAUTEUR
RÉGLABLE
1-800-295-5510
uline.ca
πH-7033, H-7034, H-7035
H-7598, H-7599, H-8362
OUTILS REQUIS
Perceuse Clé hexagonale
de 4 mm (incluse)
Clé hexagonale
de 5 mm (incluse)
PIÈCES
REMARQUE : Comptez et vérifiez toutes les
pièces avant de jeter le matériel d'emballage
ou le carton.
REMARQUE : Un montage à deux personnes est
recommandé.
MISE EN GARDE! En raison de son poids, manipulez
le cadre réglable avec précaution pendant le
montage.
1. Placez le cadre réglable et les colonnes de levage
sur une surface non-marquante et lisse afin de
prévenir les égratignures.
REMARQUE : Les colonnes de levage sont déjà
installées sur le cadre réglable et sont repliées vers
le centre du cadre réglable pour l'expédition.
2. Dépliez les colonnes de levage à la verticale.
(Voir Figure 1)
MONTAGE
Figure 1
2
Surface de
bureau x 1
Combiné
programmable x 1
Plateau de
guidage de
câble x 2
Cordon
d'alimentation x 1
Vis à métaux M6
de 33 mm x 4
Patte avec patins
réglables x 2
Ferrure de
support de la
surface x 2
Boîtier de
commande x 1
Vis à métaux M6 de
15 mm avec rondelle
de blocage et
rondelle plate x 16
Vis à bois de
5 x 20 mm x 10
#DESCRIPTION QTÉ
1 Surface de bureau 1
2 Colonne de levage 2
3 Patte avec patins réglables 2
4 Ferrure de support de la surface 2
5Boîtier de commande 1
6Combiné programmable 1
7 Plateau de guidage de câble 2
8Cordon d'alimentation 1
9 Vis à métaux M6 de 33 mm 4
10
Vis à métaux M6 de 15 mm avec
rondelle de blocage et rondelle
plate
16
11 Vis à bois de 5 x 20 mm 10
12 Clé hexagonale de 4 mm 1
13 Clé hexagonale de 5 mm 1
Colonne de levage
avec cadre réglables x 1
Colonne
de levage

PAGE 13 OF 17 1022 IH-7033
MONTAGE SUITE
Figure 2
4
2
3. Insérez la ferrure de support de la surface (4) dans
le cadre réglable (2) de l'extérieur. Répétez cette
étape sur le côté opposé. (Voir Figure 2)
REMARQUE : Le rebord en acier avec trois trous
sur la ferrure de support de la surface doit être
orienté vers le bas.
4. Insérez deux vis à métaux M6 de 33 mm (9) dans les
trous à l'extrémité du cadre réglable pour le fixer à
la ferrure de support de la surface et à la colonne
de levage. À l'aide de la clé hexagonale de 5
mm (13), serrez légèrement les deux vis à métaux
préfixées M6 de 33 mm (9) pour sécuriser la colonne
de levage. Répétez cette étape sur le côté opposé.
(Voir Figure 3)
REMARQUE : Afin de prévenir des écarts dans
l'alignement durant cette étape, ne serrez que
légèrement jusqu'à ce que toutes les quatre vis
à métaux soient insérées.
5. Fixez la patte (3) à la colonne de levage en utilisant
quatre vis à métaux M6 de 15 mm (10). Vissez à l'aide
de la clé hexagonale de 4 mm (12). Répétez cette
étape sur le côté opposé. (Voir Figure 4)
6. Placez la surface de bureau (1) sur une surface
non-marquante et lisse afin de prévenir les égratignures.
7. Placez le cadre réglable sur le dessus de la surface de
bureau (1). Ajustez la position du cadre réglable pour
le centrer sur la surface de bureau. (Voir Figure 5)
REMARQUE : Le cadre réglable est conçu pour
s'adapter aux bureaux qui sont 48 à 72 po de
long et 24 à 30 po de large. Allongez le cadre
réglable au besoin pour positionner le bureau.
Pour les bureaux de 48 x 24 po et 60 x 24 po, les
ferrures de support de la surface doivent être à
environ 1 1/2 po des bords latéraux du bureau et à
environ 2 1/2 po des bords avant et arrière du bureau.
Pour les bureaux de 48 x 30 po et 60 x 30 po, les
ferrures de support de la surface doivent être à
environ 1 1/2 po des bords latéraux du bureau et à
environ 5 1/2 po des bords avant et arrière du bureau.
Pour les bureaux de 72 x 24 po, les ferrures de
support de la surface doivent être à environ 6 po
des bords latéraux du bureau et à environ 2 1/2
po des bords avant et arrière du bureau.
Pour les bureaux de 72 x 30 po, les ferrures de
support de la surface doivent être à environ 6 po
des bords latéraux du bureau et à environ 5 1/2
po des bords avant et arrière du bureau.
Figure 3
13
9
Figure 5
1
Figure 4
10
12
3
Colonne
de levage

PAGE 14 OF 17 1022 IH-7033
8. Fixez les ferrures de support de la surface et le
cadre réglable à la surface de bureau en utilisant
la perceuse et huit vis à bois de 5 mm x 20 mm (11).
(Voir Figure 6)
REMARQUE : La surface de bureau ne
comprend pas de trous prépercés. Percez
les vis à bois directement dans la surface
de bureau pour fixer la base.
9. Placez le combiné programmable (6) à l'endroit
désiré sur le rebord avant de la surface de bureau.
Fixez en utilisant la perceuse et deux vis à bois de
5 mm x 20 mm (11). (Voir Figure 7)
REMARQUE : L'arrière de la surface de bureau a
deux trous à œillet. Le devant de la surface de
bureau est le côté opposé.
10. Branchez l'alimentation du boîtier de commande (5)
à l'aide du cordon d'alimentation (8). Branchez
le combiné programmable (6) au boîtier de
commande. (Voir Figure 8)
11. Placez le surplus des cordons sous les plateaux
de guidage de câble (7). Fixez les plateaux de
guidage de câble au cadre réglable en utilisant
huit vis à métaux M6 de 15 mm (10) et la clé
hexagonale de 4 mm (12). (Voir Figure 9)
12. Le montage du bureau est maintenant complété.
Remettez à deux le bureau sur ses pieds.
13. Branchez le cordon d'alimentation dans une prise.
Suivez les instructions de fonctionnement afin
d'initialiser le bureau avant la première utilisation.
MONTAGE SUITE
Figure 6
11
11
11
11
Figure 7
11
6
Figure 9
12
10
7
Figure 8
6
8
5
5
Câble de
colonne de
levage

PAGE 15 OF 17 1022 IH-7033
FONCTIONNEMENT
REMARQUE : Le bureau doit être initialisé avant
la première utilisation.
• Pour initialiser, appuyez et maintenez la touche
bas enfoncée sur le combiné jusqu'à ce que le
bureau atteigne la position la plus basse, remonte
légèrement et s'arrête.
• Relâchez la touche bas. Le bureau est prêt pour
l'utilisation.
REMARQUE : Il s'avérera nécessaire par moment
de réinitialiser le bureau pour un bon
fonctionnement. Débranchez le cordon
d'alimentation pendant 20 secondes,
rebranchez et suivez la procédure
d'initialisation pour une réinitialisation du
bureau.
MISE EN GARDE! Assurez-vous qu'il n'y a aucun
obstacle sur la trajectoire de réglage de la
hauteur et que le bureau ne touche aucun mur.
MISE EN GARDE! Assurez-vous que tous
les cordons ont une longueur appropriée
convenant au changement d'hauteur.
RÉGLAGE DE LA HAUTEUR
• Appuyez sur la touche haut pour monter le bureau.
• Appuyez sur la touche bas pour abaisser le bureau.
• Relâchez le bouton pour arrêter le mouvement.
MISE EN GARDE! Pour éviter une surchauffe, ne
faites pas monter et descendre le bureau plus
de deux minutes en continu dans une période
de 20 minutes. Si l'unité chauffante vient à
surchauffer, OH s'affichera sur le combiné.
Cessez l'utilisation du bureau pendant 20
minutes et laissez refroidir.
PROGRAMMATION DU PRÉRÉGLAGE DE LA HAUTEUR
• Utilisez les touches haut et bas pour bouger le
bureau à la position désirée.
• Appuyez et maintenez enfoncé simultanément la
touche de réglage et l'une des quatre touches de
position préréglée.
• Le combiné affichera 1CF, 2CF, 3CF et 4CF pour
chaque préréglage une fois terminé.
• Jusqu'à quatre réglages peuvent être programmés.
PROGRAMMATION DU PRÉRÉGLAGE DES LIMITES
DE LA HAUTEUR
REMARQUE : Le bureau est doté d'une fonction
de limite de la hauteur. Cette fonction permet
de programmer la limite minimale et maximale
de la hauteur. Celle-ci peut être utilisée pour
prévenir les collisions avec des objets se
trouvant au-dessus ou en dessous du bureau
comme les caissons ou les armoires suspendues.
• Utilisez les touches haut et bas pour bouger le bureau
à la limite maximale désirée de la hauteur. Appuyez
et maintenez enfoncé simultanément la touche de
réglage et la touche haut. La limite maximale est réglée
quand HI s'affiche. Pour annuler, appuyez les mêmes
touches de nouveau. La limite maximale est annulée
quand HCL s'affiche.
• Répétez la procédure pour régler la limite minimale. La
limite minimale est réglée quand LO s'affiche. La limite
minimale est annulée quand LCL s'affiche.
• Il faut toujours programmer les limites de la hauteur
avant le préréglage des hauteurs.
ALTERNER ENTRE POUCES ET CENTIMÈTRES
• Appuyez sur la touche de réglage pendant sept
secondes jusqu'à SET s'affiche et appuyez ensuite
la première touche de position préréglée. L'unité de
mesure par défaut s'affichera. Appuyez sur les touches
haut et bas pour alterner entre pouces et centrimètres.
COMMANDES
Touche
haut
Touche
bas
Touche
de réglage
Affichage Quatre touches de
position préréglée
Chargeur USB
24.5

PAGE 16 OF 17 1022 IH-7033
FONCTIONNEMENT SUITE
PROGRAMMATION DE LA SENSIBILITÉ
ANTICOLLISION
REMARQUE : Le bureau est doté d'un
gyroscope avec une fonction d'anticollision.
Cette fonction permet, à divers niveaux de
sensibilité, d'éviter les collisions avec des
objets se trouvant au-dessus ou en dessous du
bureau.
• Appuyez et maintenez la touche de réglage
enfoncée pendant sept secondes jusqu'à ce que
SET s'affiche et appuyez ensuite sur la troisième
touche de position préréglée pour accéder au
mode de réglage de la sensibilité.
• Appuyez sur les touches haut et bas pour alterner
les niveaux de sensibilité. Les niveaux vont de 1 à
8. Les niveaux plus élevés produisent une sensibilité
supérieure. Le niveau par défaut est 5.
• Appuyez sur la touche de réglage pour confirmer
votre sélection.
BLOCAGE DU FONCTIONNEMENT DU BUREAU
REMARQUE : Le bureau est doté d'une fonction
de blocage empêchant le fonctionnement.
• Appuyez et maintenez enfoncées la première et la
deuxième touche de position préréglée en même
temps pendant sept secondes jusqu'à ce que LoC
s'affiche. Le bureau est maintenant bloqué.
• Répétez la procédure pour le débloquer.
DÉPANNAGE
PROBLÈME RECOMMANDATIONS
Le bureau ne bouge ni vers
le haut ni vers le bas. Vérifiez toutes les connexions.
Assurez-vous que le cordon d'alimentation est branché dans le boîtier de
commande et dans une prise d'alimentation.
Débranchez le cordon d’alimentation pendant une minute, rebranchez-le et suivez
la procédure d'initialisation pour réinitialiser le bureau.
Procédure d'initialisation/de réinitialisation:
• Appuyez longuement sur la touche bas de la commande jusqu'à ce que le
bureau atteigne la position la plus basse, remonte légèrement et s'arrête.
• Relâchez la touche bas. Le bureau est maintenant prêt pour l’utilisation.
Si l'initialisation ne fonctionne pas, appuyez longuement sur la touche de réglage
jusqu'à ce que «SET» (RÉGLER) s'affiche sur la commande. Ensuite, tout en
continuant à appuyer sur la touche de réglage, appuyez sur la quatrième touche
de position préréglée «IV» jusqu'à ce que «rSt» s'affiche sur la commande.
Appuyez longuement sur la touche bas jusqu'à ce que le bureau atteigne la
position la plus basse.
Si le problème persiste, inversez les câbles de moteur dans le boîtier de
commande et effectuez une nouvelle réinitialisation.
Si le problème persiste après avoir essayé toutes les recommandations ci-dessus,
veuillez contacter le service à la clientèle de Uline au 1 800 295-5510 pour
recevoir gratuitement un boîtier de commande de remplacement.
REMARQUE : Le bureau doit être sous la garantie de 60 jours.
Les colonnes ne s'élèvent
pas de manière égale.
Le bureau n'arrive pas à se
réinitialiser, ou rSt, ER1,
ER2 ou ER3 s'affiche sur la
commande.

PAGE 17 OF 17 1022 IH-7033
PROBLÈME RECOMMANDATIONS
Le bureau est
particulièrement bruyant. Le bureau possède des pieds à deux niveaux qui deviennent bruyants lorsqu'une
partie s’engage dans l'autre. Pour réduire le bruit, appliquez un lubrifiant au
silicone sur les pieds.
OH s'affiche sur la
commande.
Le bureau est en surchauffe. Cessez l'utilisation du réglage de la hauteur pendant
20 minutes et laissez le bureau refroidir.
DÉPANNAGE
Si la section de dépannage ne peut résoudre le problème, contactez le service à la clientèle de
Uline au 1 800 295-5510.
1
-800-295-551
0
uline.ca
