Uberhaus 38115149 User manual

Model/Modèle : 38115149
GAZEBO
Operators’ Manual (p.2)
ABRI-SOLEIL
Guide de l'utilisateur (p.9)

IMPORTANT:
1. Keep all children and pets away from assembly area. Children and pets should be
supervised while gazebo is being assembled.
2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction
such as fence, garage, house, overhanging branches, laundry lines or electrical wires.
3. This unit is heavy. Do not assemble this item alone. Six people are recommended for
safe assembly.
4. Some parts may contain sharp edges. Wear protective gloves if necessary during
assembly.
5. When assembling and using this product, basic safety precautions should always be
followed to reduce the risk of personal injury and damage to equipment. Please read all
instructions before assembly and use.
6. For outdoor use only. Install on level ground. Stakes are provided to secure the gazebo
in the ground. If you wish to secure the gazebo to a wood deck or concrete surface, use
six anchors suited to these surfaces (anchors not included).
7. Check all bolts for tightness before and during usage.
8. Please check your state and local regulations prior to purchasing. Some jurisdictions
may require permits for installation and use. Some special procedures may be valid in
your area.
9. While this gazebo is manufactured to withstand winds through only the supplied ground
stakes, in areas subject to frequent severe weather, securing the gazebo to a deck,
concrete patio or footings should be considered.
10.Remove accumulated water on the roof immediately, or disassemble the gazebo in
order to avoid damages.
NOTE: The gazebo’s roof and structure are not guaranteed against extreme weather
conditions (storms, high winds, etc.). If the gazebo is not dismantled for the winter, snow
must be cleaned off regularly. Any damage caused by snow accumulation is not covered
by the warranty.
Care & Maintenance:
Our steel components for garden accessories and furniture are treated with rust inhibiting
paint that protects it from rusting. However, due to the nature of steel, surface oxidation
(rusting) will occur if these protective coatings are scratched. This is not a defect and thus
not covered by the warranty.
To minimize this condition, we recommend care when assembling & handling the product
to prevent scratching the paint. Should any scratching or damage occur, we recommend
immediate touch-up with rust inhibiting paint.
Surface rust can also be easily removed with a very light application of regular cooking oil.
If surface oxidation (rusting) occurs and if no measure is taken to prevent this, the
oxidation may start dripping onto deck or patio and caused damaging stains, which may
be difficult to remove. This can be prevented if the above-mentioned measures are taken
to keep the product from oxidizing.

GAZEBO ASSEMBLY INSTRUCTIONS
Our clear, easy-to-follow, step-by-step instructions will guide you through the
project from start to finish.
All that is required is a screwdriver, a hammer and two ladders of at least 8 feet
(2.5 m) high. (not included).
For you safety, DO NOT assemble this item alone. Six people or more are
required for a smooth and safe installation.
Item identification: For ease of identification, all parts are labeled to correspond to
the Step number in which the part is used.
Have six or more people helping you when assembling or
moving the product.

Description Part Quantity Image
Post A 4
Base cover B 4
Base C 4
Triangle support D 8
Decorative railing 1 E1 4
Decorative railing 2 E2 4
Corner support F 4
Slanting bar
connector G 4
Top bar connector H 4
Mosquito net bar I 8
Top connector J 1
Slanted beam K1 4
Middle beam K2 4
Top short beam 1 L1 4
Top short beam 2 L2 4
Top middle beam 1 M1 4
Top middle beam 2 M2 4
Top long beam 1 N1 4
Top long beam 2 N2 4
Big top cover O 1
Hook P 1
Roof panel 1 Q1 4
Roof panel 2 Q2 4
Parts list

Roof panel 3 Q3 4
Roof panel 4 Q4 4
Roof panel 5 Q5 4
Cover bar 1 R 4
Cover bar 2 S1 4
Cover bar 3 S2 4
Mosquito net T 1
Part Description Quantity Image
AA M6X20 Bolt 76
BB M6 Washer 116
FF M6X15 Screw 8
HH M6X35 Bolt 32
Z M6 Wrench 2
Hardware pack 1

Fig.1: Insert decorative railing 1 (E1) into decorative railing 2 (E2) and attach them with bolts (AA) and washers (BB).
Fig.2: Attach top bar connector (H) at the junction of decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA)
and washers (BB).
Fig.3: Connect decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and washers (BB); then, attach
slanted bar connector (G) at the corner of decorative railing.
Fig.4: Attach corner support (F) to decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and washers (BB).
Fig.5: Attach mosquito net bar (I) to assembled decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and
washers (BB).
Fig.6:
Attach base cover (B) to post (A), then install base (C) to post (A) with screws (CC) and washers (BB).
Hardware pack 2
Part Description Quantity Image
AA M6X20 Bolt 16
BB M6 Washer 96
DD M6X55 Bolt 16
EE M6 Nut 16
FF M6X15 Screw 48
Fig.7: With some help, raise the assembled top structure onto posts; then attach each post (A) at the corners with bolts
(AA) and washers (BB).
Fig.8: Attach triangle support (D) to each post (A) and roof bar with bolts (HH) and washers (BB).

Part Description Quantity Image
BB M6 Washer 56
FF M6X15 Screw 48
II M6X35 Bolt 8
JJ Φ8*180mm Stake 16
GG Ring 48
Hardware pack 3
Fig.9: Attach slanted beam (K1) & middle beam (K2) to top connector (J) with bolts (AA) and washers (BB).
Fig.10: Attach the lower side of slanted beam (K1) to slanted bar connector (G) with bolts (DD), washers (BB) and nuts (EE).
Fig.11: Attach the lower side of middle beam (K2) to top bar connector (H) with screws (FF), washers (BB) and nuts (EE).
Fig.12: Attach the lower side of top short beam 1 / top short beam 2 (L1/L2) to middle beam (K2) with screws (FF) and
washers (BB).
Fig.13: Attach top short beam 1 / top short beam 2 (L1/L2) to slanted beam (K1) with screws (FF) and washers (BB); attach
top middle beam 1/ top middle beam 2 (M1/M2) to slanted beam (K1) & middle beam (K2) with screws (FF) and washers
(BB) as shown.
Fig.14: Attach top long beam 1/ top long beam 2 (N1 /N2) to middle beam (K2) with screws (FF) and washers (BB).
Fig.15: Attach top long beam 1/ top long beam 2 (N1 /N2) to slanted beam (K1) with screws (FF) and washers (BB).
Fig.16: Place big top cover (O) onto top connector (J) and then screw hook (P) to big top cover (O); do not fully tighten bolts
at this stage.

Fig.19-1 Fig.19-2: Insert the upper side of cover bar 1 (R) into the lower side of big top cover (O) and tighten with bolts (II)
and washers (BB). Attach the lower side of cover bar 1 (R) to slanted beam (K1). Screw hook (P) into the hole of big top
cover (O), make sure it is tightened.
Fig.20: Attach cover bar 2 / cover bar 3 (S1/S2) to top long beam 1 / top long beam 2 (N1 / N2) with screws (FF) and
washers (BB).
Fig.21: Use rings (GG) to attach the mosquito net (T) to the net tube (I).

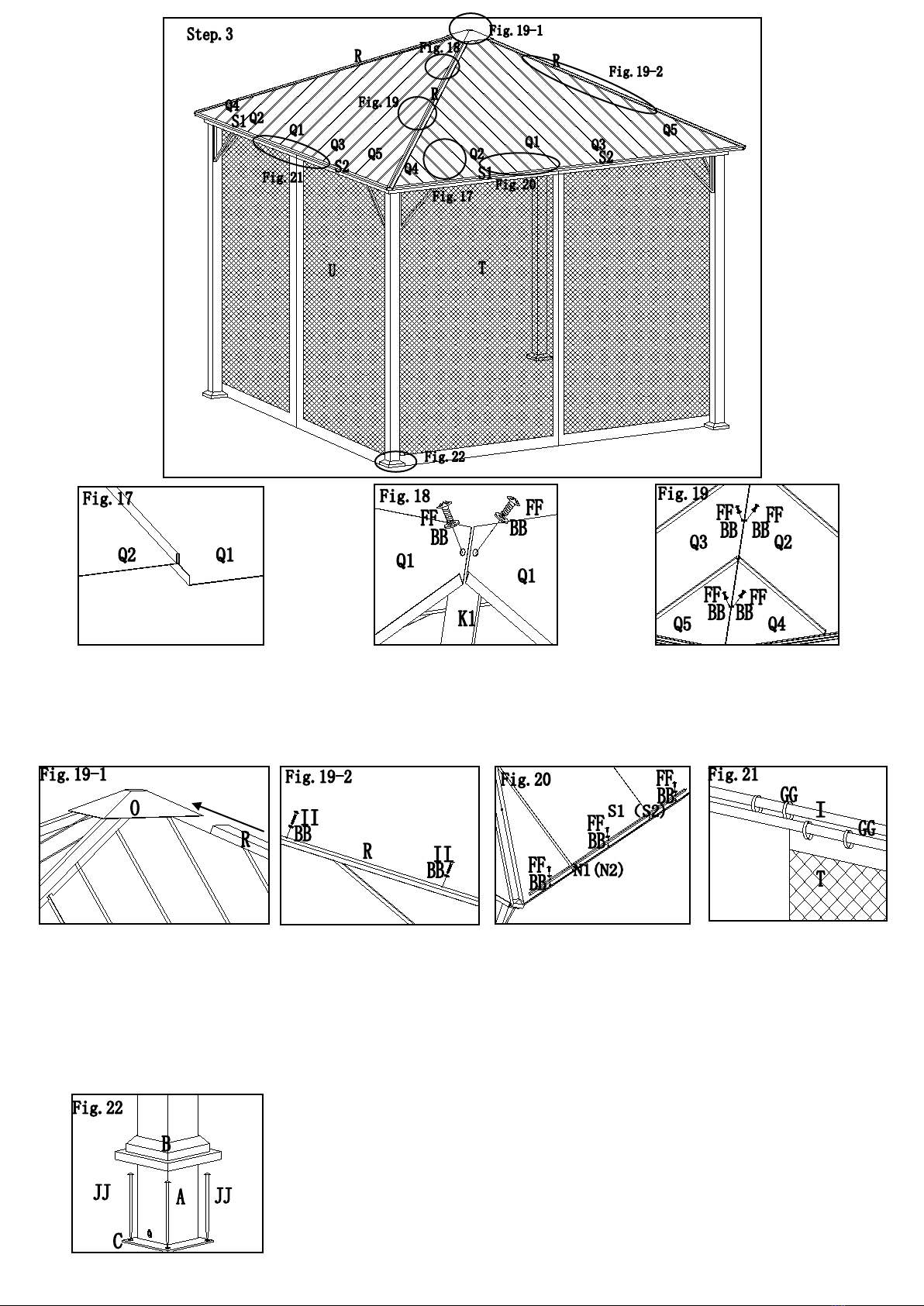

Fig.17: Place roof panel 2 (Q2) onto roof panel 1 (Q1).
Fig.18: Attach roof panel 1 (Q1) to slanted beam (K1) with screws (FF) and washers (BB).
Fig.19: Attach roof panels 2/3/4/5 (Q2/Q3/Q4/Q5) to slanted beam (K1) with screws (FF) and washers (BB).。
Fig.22: Raise base covers (B), and anchor the gazebo on the ground with stakes (FF).
Your gazebo is completely assembled.

IMPORTANT:
1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux
doivent être sous surveillance pendant la période de montage de l’abri.
2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle
obstruction telle que barrière, garage, maison, branches pendantes, cordes à linge ou câbles
électriques.
3. Cette unité est lourde. N’assemblez pas cet article tout seul. Nous recommandons l’aide de six
personnes pour un montage en toute sécurité.
4. Certaines pièces peuvent avoir des rebords tranchants. Portez des gants de protection si
nécessaire pendant le montage.
5. Pendant le montage et l’emploi de ce produit, il faut suivre des précautions essentielles de
sécurité pour réduire le risque de blessures personnelles ou de dommages matériels. Veuillez lire
les instructions en entier avant le montage et l'utilisation de cet abri.
6. Employez cet abri à l’extérieur seulement. Installez-le sur une surface à niveau. Des piquets sont
fournis pour ancrer solidement votre abri-soleil au sol. Si vous désirez fixer votre abri sur une
surface de bois ou de béton, utilisez des pièces d’ancrage appropriées à la surface (non fournies).
7. Vérifiez tous les boulons pour vous assurer qu’ils sont serrés avant et pendant l’emploi.
8. Veuillez vérifier vos règlements municipaux locaux avant l’achat. Certaines municipalités
peuvent exiger un permis pour la construction d'abris, ou en réglementer l’installation et l’emploi.
9. Bien que cet abri soit fabriqué pour résister aux vents à l’aide des piquets fournis, dans les zones
sujettes à de fortes intempéries, il est recommandé de fixer l'abri à une terrasse, un patio en béton,
ou une base plus solide.
10. S’il y a accumulation d’eau sur le toit, enlevez celle-ci immédiatement ou démontez l’abri afin
d’éviter les dommages.
NOTE : Le toit et la structure de l’abri ne sont pas garantis contre les conditions météorologiques
extrêmes (tempête, grands vents, orages, etc.). Si l’abri n’est pas démonté pour l’hiver, il doit être
déneigé régulièrement. Les dommages causés par l’accumulation de neige ne sont pas couverts
par la garantie.
Soin et entretien :
Nos composants en acier pour accessoires et meubles de jardin sont dotés d’une couche de
peinture de finition qui les protège contre la rouille. Cependant, dû à la nature de l’acier,
l’oxydation (rouille) de la surface se produira si cette couche protectrice est rayée. Ceci n’est
pas considéré comme un défaut et n’est pas couvert par la garantie. Pour réduire les risques
de rouille, nous vous recommandons de faire attention pendant le montage et la manipulation
du produit pour éviter de rayer la peinture. Si la peinture s’abîme, nous recommandons de
retoucher immédiatement la zone affectée avec la peinture antirouille de retouche. La rouille
sur la surface peut s’enlever facilement avec une application légère d’huile de cuisine. Si
l’oxydation (rouille) se produit sur la surface et l’on ne prend pas des mesures pour corriger cet
état, la rouille peut commencer à couler sur la plate-forme ou le patio, ce qui peut provoquer
des taches nuisibles qui seront difficiles à enlever. Ceci peut être évité en prenant les mesures
nécessaires pour empêcher l’oxydation du produit.

DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL
Nos instructions étape par étape, claires et faciles à suivre vous aideront à
assembler votre abri facilement, du début à la fin.
Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi
(2,5 m) de hauteur (non fournis).
Pour votre sécurité, N’ASSEMBLEZ PAS cet article seul. Six personnes ou
plus seront requises pour une installation facile et en toute sécurité.
Identification des pièces : pour faciliter leur identification, toutes les pièces sont
étiquetées et l'étiquette correspond au numéro de l’étape dans laquelle la pièce
sera utilisée.
Assurez-vous d’avoir l’aide de six personnes ou plus lors de
l’assemblage ou du déplacement du produit.

Pièces Description Quantité Image
Poteau A 4
Cache-base B 4
Base du poteau C 4
Support triangulaire D 8
Rail décoratif 1 E1 4
Rail décoratif 2 E2 4
Entretoise F 4
Raccord de la barre
inclinée G 4
Raccord de la barre
du toit H 4
Tringle du filet
moustiquaire I 8
Raccord du toit J 1
Poutre inclinée K1 4
Poutre centrale K2 4
Poutre courte du toit
1 L1 4
Poutre courte du toit
2 L2 4
Poutre centrale du
toit 1 M1 4
Poutre centrale du
toit 2 M2 4
Poutre longue du toit
1 N1 4
Poutre longue du toit
2 N2 4
Capuchon du grand
toit O 1
Crochet P 1
Panneau de toit 1 Q1 4
Panneau de toit 2 Q2 4
Liste de pièces

Panneau de toit3 Q3 4
Panneau de toit 4 Q4 4
Panneau de toit 5 Q5 4
Barre de
recouvrement 1 R 4
Barre de
recouvrement 2 S1 4
Barre de
recouvrement 3 S2 4
Filet moustiquaire T 1
Pièces Description Quantité Image
AA Boulon M6X20 76
BB Rondelle M6 116
FF Vis M6X15 8
HH Boulon M6X35 32
Z Clé M6 2
Sachet de quincaillerie 1

Fig.1: Insérez le rail décoratif 1 (E1) dans le rail décoratif 2 (E2) et fixez-les ensemble avec des boulons (AA) et des
rondelles (BB).
Fig.2: Fixez le raccord de la barre du toit (H) au point de jonction entre les rails décoratifs 1 et 2 (E1 et E2) avec des boulons
(AA) et des rondelles (BB).
Fig.3: Fixez les rails décoratifs 1/2 (E1 et E2) avec des boulons (AA) et des rondelles (BB); ensuite, fixez le raccord de la
barre inclinée (G) au coin des rails décoratifs.
Fig.4: Fixez l'entretoise (F) aux rails décoratifs 1/2 (E1 et E2) avec des boulons (AA), et des rondelles (BB).
Fig.5: Fixez la tringle du filet moustiquaire (I) aux rails décoratifs 1/2 (E1 et E2) assemblés avec des boulons (AA) et des
rondelles (BB).
Fig.6: Faites glisser le cache-base (B) dans le poteau (A), puis fixez la base du poteau (C) au poteau (A) avec des vis (CC) et
des rondelles (BB).
Sachet de quincaillerie 2
Pièces Description Quantité Image
AA Boulon M6X20 16
BB Rondelle M6 96
DD Boulon M6X55 16
EE Écrou M6 16
FF Vis M6X15 48
Fig.7: Avec de l'aide, soulevez la structure du toit assemblée sur les poteaux, puis fixez les poteaux (A) aux coins de la
structure avec des boulons (AA) et des rondelles (BB).
Fig.8: Connectez le support triangulaire (D) au poteau (A) et à la barre du toit avec des boulons (HH) et des rondelles (BB).

Pièces Description Quantité Image
BB Rondelle M6 56
FF Vis M6X15 48
II Boulon M6X35 8
JJ Piquet Φ8*180mm 16
GG Anneau 48
Sachet de quincaillerie 3
Fig.9: Fixez la poutre inclinée (K1) et la poutre centrale (K2) au raccord de toit (J) avec des boulons (AA) et des rondelles (BB).
Fig.10: Fixez l’extrémité inférieure de la poutre inclinée (K1) au raccord de la barre inclinée (G) avec des boulons (DD), des rondelles (BB)
et des écrous (EE).
Fig.11: Fixez l’extrémité inférieure de la poutre centrale (K2) au raccord de la barre du toit (H) avec des vis (FF), des rondelles (BB) et des
écrous (EE).
Fig.12: Fixez l’extrémité inférieure des poutres courtes du toit 1/2 (L1/L2) à la poutre centrale (K2) avec des vis (FF) et des rondelles (BB).
Fig.13: Fixez les poutres courtes du toit 1/2 (L1/L2) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB); puis, fixez
les poutres centrales du toit 1/2 (M1/M2) à la poutre inclinée (K1) et la poutre centrale (K2) avec des vis (FF) et des rondelles
(BB) tel qu'illustré.
Fig.14: Fixez les poutres longues du toit 1/2 (N1 /N2) à la poutre centrale (K2) avec des vis (FF) et des rondelles (BB).
Fig.15: Fixez les poutres longues du toit 1/2 (N1 /N2) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB).
Fig.16: Placez le capuchon du grand toit (O) sur le raccord du toit (J); puis, serrez le crochet (P) au capuchon du grand toit (O).
Ne serrez pas les boulons à fond à cette étape.

Fig.19-1 Fig.19-2: Insérez le côté supérieur de la barre de recouvrement 1 (R) dans la partie inférieure du capuchon du
grand toit (O), fixez-la en place avec des boulons (II) et des rondelles (BB). Ensuite, fixez l’extrémité inférieure de la barre de
recouvrement 1 (R) à la barre inclinée (K1). Vissez le crochet (P) dans
le trou du capuchon du grand toit (O) en le serrant à fond.
Fig.20: Fixez les barres de recouvrement 2/3 (S1/S2) aux poutres longues du toit 1/2 (N1 / N2) avec des vis (FF) et des
rondelles (BB).
Fig.21: Utilisez les anneaux (GG) pour fixer le filet moustiquaire (T) à la tringle du filet (I).
Fig.17: Placez le panneau de toit 2 (Q2) sur le panneau de toit 1 (Q1).
Fig.18: Fixez le panneau de toit 1 (Q1) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB).
Fig.19: Fixez les panneaux de toit 2/3/4/5 (Q2/Q3/Q4/Q5) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB).
Fig.22: Soulevez les cache-bases (B), puis fixez l'abri-soleil au sol en insérant les piquets
(FF) dans les bases.
Votre abri-soleil est complètement assemblé.

WARRANTY
(1 year warranty on fabric, 3 years on structure)
Thank you for purchasing this UBERHAUS product. These products have been
to demanding, high-quality standards and are guaranteed for domestic use against
manufacturing faults.
This warranty does not affect your statutory rights. In case of any malfunction of your
RONA product (failure, missing part, etc.), please contact one of our service
technicians at our toll-free service line at 1-844-786-5691 from 8:30 AM to 4:30 PM,
Monday to Friday, Eastern time. RONAreserves the right to repair or replace the
defective product, at its discretion.
The product is guaranteed if used for normal trade purposes. Any warranty is invalid
if the product has been overloaded or subject to neglect, improper use or an
attempted repair other than by an authorized agent. Heavy-duty or daily
professional/commercial usage are not guaranteed. Due to continuous product
improvement, we reserve the right to change the product specifications without prior
notice.
___________________________________________________________________________
GARANTIE
(Garantie 1 an sur le tissu, 3 ans sur la structure)
Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour
répondre à des normes de qualité très strictes et sont garantis pour usage
domestique contre tout défaut de fabrication. Cette garantie n’a aucune incidence
sur vos droits légaux.
En cas de mauvais fonctionnement de votre produit RONA (bris, pièces manquantes,
etc.), veuillez appeler notre ligne de service sans frais pour parler à un technicien au
1-844-786-5691, du lundi au vendredi de 8h30 à 16h30, heure normale de l’Est.
RONA se réserve le droit de réparer ou remplacer le produit défectueux à sa
discrétion.
Ce produit est garanti s'il est utilisé de façon normale. Toute garantie est invalide si le
produit a été utilisé en surcharge ou de façon non recommandée, ou a fait l’objet de
négligence ou de réparations non effectuées par un agent autorisé. L’usage
professionnel/commercial au quotidien et l’usage intensif ne sont pas garantis. Dû à
l’amélioration continue de nos produits, nous nous réservons le droit de modifier les
caractéristiques de ce produit sans avertissement.
