Uberhaus 38115215 User manual

Model/Modèle : 38115215
DOME GAZEBO
Operators’ Manual (p. 2)
ABRI-SOLEIL EN FORME DE DÔME
Guide de l'utilisateur (p. 10)

.
WARNING!
To reduce the risk of serious injuries or damage to equipment, read all the following
safety instructions before assembling and using the gazebo.
Failure to follow these warnings may result in serious injuries or death.
•Keep all the children and pets away from assembly area. Children and pets should be supervised while the gazebo is being
assembled.
•The assembled gazebo should be located at least 6 (2 m) from any obstruction such as a fence, garage, house, overhanging
branches, laundry lines, or electrical wires. Consult with your local municipal office for specific requirements.
•This product is for domestic outdoor use, i.e. for decorative and sunshade purposes only.
•Install the gazebo on level ground. Stakes are provided to secure the gazebo to the ground. Do not assemble the gazebo on
sandy, muddy, or loose soil, as stakes do not have enough anchorage in these types of soil. If you wish to secure the gazebo
to a wood deck or concrete surface, use anchors suitable for these surfaces (anchors not included).
•Some parts may contain sharp edges. Wear protective gloves if necessary during assembly.
•This unit is heavy. DO NOT assemble this item alone. Make sure there is sufficient manpower for safe assembling or moving
the gazebo.
•Check all the nuts and bolts periodically for tightness and when required, tighten them again.
•While this gazebo is manufactured to withstand winds through only the supplied ground stakes, in areas subject to frequent
severe weather, securing the gazebo to a deck, concrete patio, or footings should be considered.
•Always ensure that the roof canvas is tensioned, so as to avoid water accumulation on the roof.
•Remove accumulated water on the roof immediately, or disassemble the gazebo in order to avoid damages.
• DO NOT remove snow from inside the gazebo by pushing on the fabric. Use a snow rake from the outside of the gazebo
•Snow must be cleared off regularly during snow days. Remove the snow at the top when it is thicker than 4 in. (10 cm). In
order to avoid damages, use a plastic snow rake to remove excessive snow and ice buildup from the roof and keep away
from falling debris.
•ALWAYS DISASSEMBLE the gazebo before heavy wind conditions occur, as it is a semi-permanent construction that is not
designed to withstand harsh weather, including high wind, rain, and snow.
•Please check your state and local regulations prior to purchasing. Some jurisdictions may require permits for installation and
use. Some special procedures may be valid in your area.
CAUTION:
• DO NOT use or enter the gazebo under harsh weather (e.g. thunderstorms, high winds, hail, heavy snow, etc.). In these
conditions, it might tip over and could cause serious injuries to bystanders. Any damage or injury caused by these conditions is
not covered by the warranty.
• DO NOT install the gazebo adjacent to trees or a sloped roof. Snow and ice may slide onto the gazebo and cause it to
collapse.
• DO NOT use or enter the gazebo if any of the following conditions, or similar ones, occur:
1. Visible movement of support members, roofing panels, or sagging roofline.
2. Creaks or audible noise from the gazebo.
3. Cracks, fractures, or malformation of support member or roof panels.
4. Damaged or missing fasteners.
• DO NOT hang any weights on the roof frame.
• DO NOT use ladder leaning against the gazebo or climbing onto the roof.
• Keep away from heat or flame source.
• If the gazebo will not be used for a long period of time (e.g. during winter time), disassemble and store it in a clean, dry
environment.

PREPARATION:
Required for assembly:
Before beginning the assembly of the product, make sure all the parts are present. Compare parts with
the package and hardware contents lists.
If any part is missing or damaged, do not attempt to assemble the product.
Four people or more are necessary to assemble or move or moving the product. Estimated assembly
time: 60 - 90 minutes.
CARE AND MAINTENANCE:
• Our steel components for the gazebo and garden accessories are treated with rust-inhibiting paint that
protects them from rusting. However, due to the nature of steel, surface oxidation (rusting) will occur if
these protective coatings are scratched. This is not a defect and thus not covered by the warranty.
To minimize this condition, we recommend care when assembling and handling the product to prevent
scratching the paint. Should any scratch or damage occurs, we recommend immediate touch-ups with
rust-inhibiting paint. Surface rust can also be easily removed with a very light application of regular
cooking oil. If surface oxidation (rusting) occurs and if no measure is taken to prevent this, the oxidation
may start dripping onto the deck or patio and caused damaging stains, which may be difficult to remove.
This can be prevented if the above-mentioned measures are taken to keep the product from oxidizing.
• Do not use bleach, acid, or other abrasive cleaners on the roof or frame parts.
• Keep the instruction manual for future reference.
• Keep the original packaging to store the gazebo.

Description
Part#
Part
Quantity
Post
P11153B0107
A
4
Long side left beam
P11072C0110
7
B1
2
Long side right beam
P11073C0110
7
B2
2
Short side left beam
P11074C0110
7
C1
2
Short side right
beam
P11075C0110
7
C2
2
Curved beam
P10314B0110
7
D
4
Long middle beam
P10487A0110
7
E
2
Middle beam down
tube
P10488A0110
7
F
2
Middle beam down
connector
P10834A0110
7
G
4
Curved beam down
tube
P10315B0110
7
H
4
Large top connector
P10117B0110
7
I
1
Small top curved
beam
P10254A0110
7
J
4
Small top connector
P10118B0110
7
K
1
Finial
P10033A0110
7
L
1
Hook
P12601A0110
7
M
1
Long mosquito net
rail
P12163A0110
7
N
4
Short mosquito net
rail
P12164A0110
7
O
4
Base cover
P11541A0110
7
P
4
Base
P11653A0110
7
Q
4
Small canopy
P00155B0704
3
R
1
Big canopy
P00156B0704
3
S
1
Mosquito net
P00333B0290
2
T
1
Curtain
P00217B0601
3
U
1

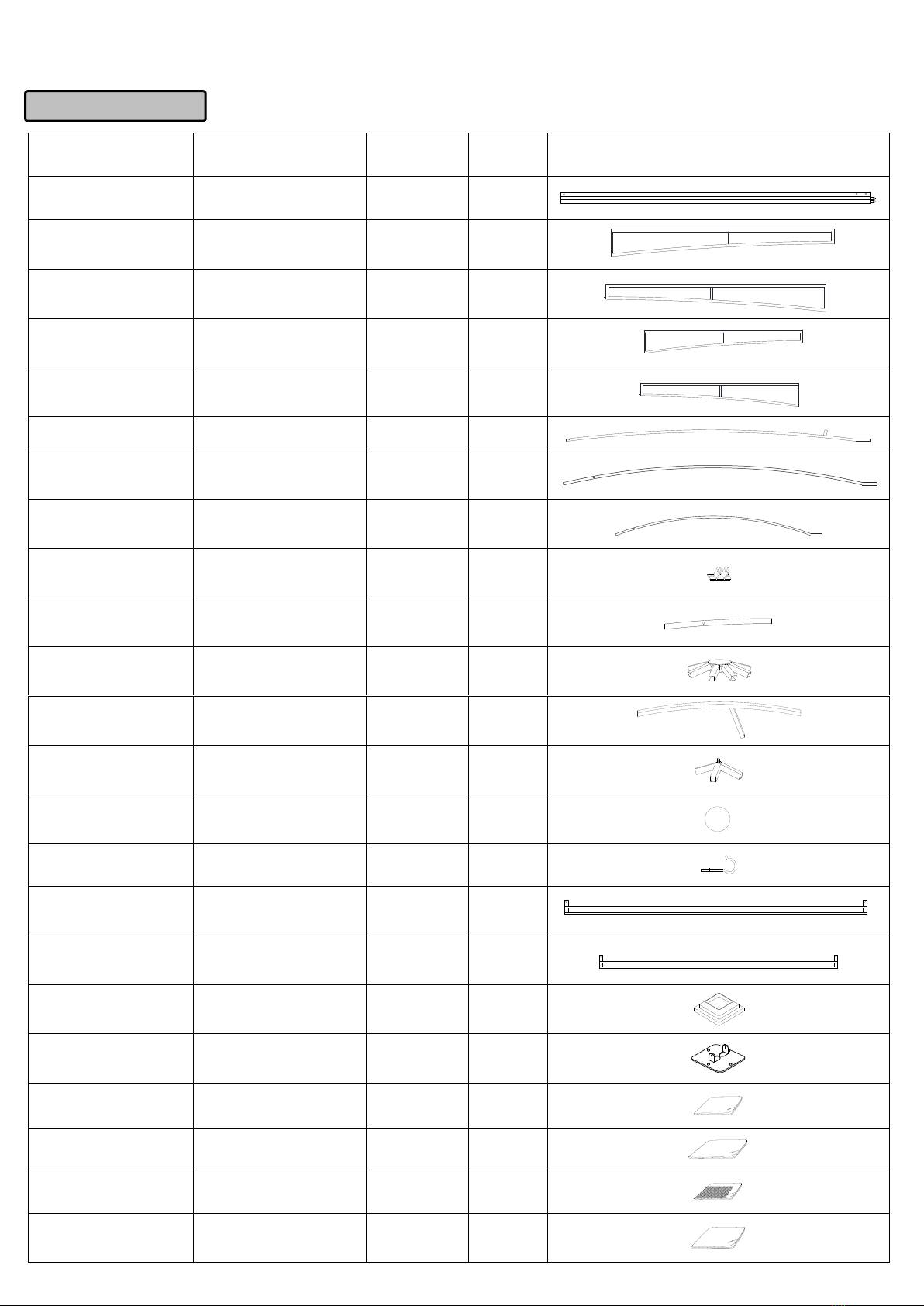

Parts List

GAZEBO ASSEMBLY INSTRUCTIONS
Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start
to finish.
All that is required is a screwdriver, a hammer, and two ladders of at least 8 ft (2.5 m) high (not
included).
For your safety, DO NOT assemble this item alone. Four people or more are required for a
smooth and safe installation.
Item identification: For ease of identification, all the parts are labelled to correspond to the step
number in which the part is used.

Fig. 1: Put the base cover (P)
into the post (A), then attach the
base (Q) to the post (A) with a
screw (AA) and flat washer (BB).
Fig. 2: Insert the long side right
beam pipe into the left beam, then
attach the long side right beam
(B2) to the long side left beam
(B1) with a bolt (CC), flat washer
(BB), and nut (DD). Repeat this
step for the short beam.
Fig. 3: Attach the beam to the
post (A) with a bolt (CC) and flat
washer (BB).
Hardware Pack 1
Part
Part Number
Description
Quantity
AA
H09015C11
M6*15 screw
8
BB
H19001C11
M6 flat washer
64
CC
H02015C11
M6*15 bolt
48
DD
H14001C31
M6 nut
8
W
H0001C12
M6 wrench
2

Part
Part Number
Description
Quantity
BB
H19001C11
M6 flat washer
16
DD
H14001C31
M6 nut
8
EE
H09040C11
M6*40 screw
8
Fig. 4: Attach the middle beam down connector (G) to the beam with a bolt (CC) and flat washer (BB).
Fig. 5: Attach the long mosquito net rail (N) to the long side beam, attach the short mosquito net rail (O) to the
short beam with a bolt (CC) and flat washer (BB).
Hardware Pack 2

Fig. 6: Insert the hook (M) into the large top
connector (I), then insert the long middle beam
(E) and short middle beam (F) into the pipe of
the large top connector (I).
Fig. 7: Attach the middle beam down tube
(E/F) to the middle beam down connector (G)
with a screw (EE), flat washer (BB), and nut
(DD).
Fig. 8: Insert the curved beam (D)
into the curved beam down tube
(H).
Fig. 10:Attach the curved beam
down tube (H) to the U-chip of the
post (A) with a screw (EE), flat
washer (BB), and nut (DD).
Fig. 9: Insert one side of the
curved beam (D) into the pipe of
the large top connector (I).
Fig. 11:Insert the small top
curved beam (J) into the small
top connector (K).
Fig. 12:Put the small canopy
(R) on the small top, then
attach the four corners of the
small canopy to the small top
curved beam (J).
Fig. 13: Attach the finial (L) to
the small top connector (K).

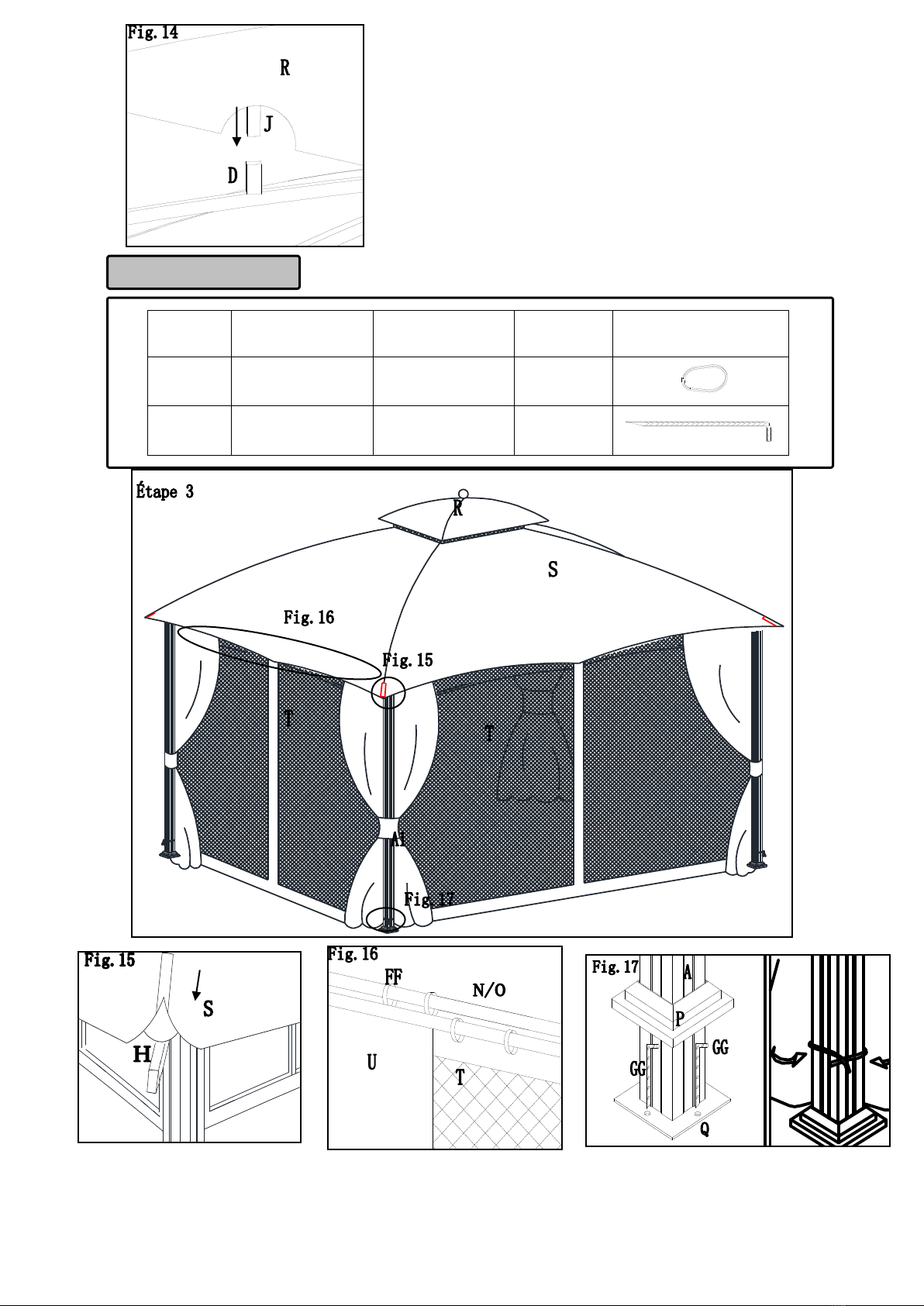

Fig. 14: Slide the large canopy (S) on the roof;
do not spread, insert the small top curved beam
(J) into the pipe of the curved beam (D) to fix the
assembled small top.
Fig. 15:Spread out the large canopy
(S), attach the four corners to the
curved beam down tube (H), then
attach in place with Velcro straps.
Fig. 16: Hang the mosquito nets (T)
and curtains (U) onto the long
mosquito net rails (N) and short
mosquito net rails (O) with plastic
rings (FF).
Hardware Pack 3
Part
Part Number
Description
Quantity
FF
P90701A07007
Plastic ring
104
GG
P12401B01001
￠6X230 stake
16
Fig. 17: Lift base cover (P), secure the
whole sun shelter to the lawn by inserting
stakes (GG) in the holes of each base.
Secure the mosquito netting and curtain
to the posts using the bands and
hook-and-loop fasteners

AVERTISSEMENT!
Afin de réduire le risque de blessures graves ou de dommages à l’équipement, lire
toutes les instructions ci-dessous avant d’assembler et d’utiliser l’abri-soleil. Le défaut
de suivre ces avertissements peut provoquer des blessures graves voire mortelles.
•Gardez les enfants et les animaux de compagnies loin de l’aire d’assemblage. Les enfants et les animaux devraient être
surveillés pendant l’assemblage de l’abri-soleil.
•L’abri-soleil dot être assemblé à une distance d’au moins 6 pi (2 m) de tout obstacle comme une clôture, un garage, des
branches surplombantes, une corde àlinge ou des fils électriques. Consultez les bureaux municipaux de votre région pour
les exigences spécifiques. .
•Ce produit a étéfabriquépour un usage domestique extérieur, c.-à-dire à des fins de décoration et d’ombrage.
•Installez l’abri-soleil au niveau du sol. Des piquets sont fournis pour fixer l’abri-soleil au sol. N’assemblez pas l’abri-soleil sur
un sol sablonneux, boueux ou meuble, qui ne convient pas àl'ancrage des piquets. Si vous souhaitez fixer l’abri-soleil sur
une terrasse en bois ou une surface de béton, utilisez des piquets conçus pour ces surfaces (piquets non compris).
•Certaines pièces peuvent avoir des bords tranchants. Portez des gants de protection si nécessaire pendant l’assemblage.
•Cette unitéest lourde. N'assemblez PAS cet article seul. Veillez à ce qu’il y ait un nombre suffisant de mains-d’œuvre pour
assembler ou déplacer l’abri-soleil.
•Vérifiez chaque écrou et boulon périodiquement et resserrez au besoin.
•Bien que cet abri-soleil soit conçu pour résister au vent uniquement grâce aux pieux fournis, dans les endroits exposés au
temps violent, fixez l’abri-soleil àune terrasse en bois ou en béton . Autrement, envisagez d'utiliser des fondations.
•Retirez l’eau accumulée sur le toit immédiatement, ou démontez l’abri-soleil afin d'éviter de l'endommager.
•La neige doit être enlevée régulièrement lors d’une tempête, enlevez la neige du toit lorsque la quantitéatteint 10 cm (4 po).
Pour prévenir les dommages, utilisez un râteau en plastique pour retirer l’excès de neige et l’accumulation de glace du toit et
restez loin afin d’éviter la chute de débris.
•DÉMONTEZ TOUJOURS l’abri-soleil avant l’arrivée de forts vents, car il s'agit d'une construction semi-permanente qui n’est
pas conçue pour résister aux conditions météorologiques extrêmes, notamment les vents violents, la forte pluie et la neige
abondante.
•Informez-vous sur la réglementation provinciale et locale avant d’effectuer l’achat. Certaines autorités peuvent exiger un
permis pour l’installation et l’utilisation d'un abri-soleil. Certaines procédures particulières peuvent être requises dans votre
secteur.
PRÉCAUTION :
• N'utilisez ou ne restez PAS à l’intérieur de l’abri-soleil lors de conditions extrêmes (par. ex, des orages, des vents violents, du
grésil, de la neige abondante, etc.) Dans de telles conditions, il pourrait basculer et causer des blessures sérieuses aux
occupants. Tout dommage ou toute blessure découlant de ce fait n’est pas couvert par la garantie.
• N'installez PAS l’abri-soleil à côté d’un arbre ou d'un toit incliné. La neige et la glace peuvent glisser sur l’abri-soleil et causer
son effondrement.
• N'utilisez ou n'entrez PAS dans l’abri-soleil si les conditions suivantes ou semblables sont présentes :
1. Un mouvement visible du cadre, des panneaux du toit, ou un affaissement du toit.
2. Des craquements ou des bruits audibles provenant de l’abri-soleil.
3. Des fissures, des fractures ou une anomalie du cadre ou des panneaux du toit.
4. Des fixations manquantes ou endommagées.
• Ne suspendez PAS de poids lourd au toit ou au cadre.
• Ne posez PAS d’échelle contre l’abri-soleil ou ne l'utilisez pour grimper sur le toit.
• Gardez loin des sources de chaleur ou de flamme.
•Si l’abri-soleil n’est pas utilisé pour une longue période de temps (par. ex, pendant l’hiver), démontez-le et remisez-le dans un
endroit propre et sec.

PRÉPARATION:
Requis pour le montage :
Avant de commencer le montage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez-les pièces avec les listes du contenu de l’emballage et du matériel.
Si une pièce est manquante ou endommagée, ne tentez pas d’assembler le produit.
Il faut quatre personnes pour assembler ou déplacer le produit.
Temps de montage estimé: 60 à 90 minutes.
SOIN ET ENTRETIEN :
•Nos composants en acier de l’abri-soleil et les accessoires de jardin sont traités avec une peinture
antirouille qui les protège. Cependant, en raison de la nature de l’acier, l’oxydation de la surface (rouille) se
produira si ces couches protectrices sont égratignées. Ceci n’est pas un défaut et n’est donc pas couvert par
la garantie.
Pour minimiser cet effet, nous recommandons un soin particulier lors du montage et de la manipulation du
produit afin d'éviter d'égratigner la peinture. En cas d'égratignure ou de dommage, nous recommandons de
faire une retouche immédiate avec une peinture primaire antirouille. L’oxydation en surface peut également
être facilement retirée avec une très légère application d’huile de cuisson ordinaire. Si la surface rouille et
qu’aucune mesure n’est prise pour la prévenir, l’oxydation peut commencer à dégoutter sur la terrasse et
laisser des tâches difficiles àenlever.
Ceci peut être évitéen prenant les mesures ci-dessus mentionnées ci-haut pour empêcher l'oxydation du
produit.
• N’utilisez pas de javellisant, d’acide, ou d’autres nettoyants abrasifs sur le toit ou les pièces du cadre.
• Gardez ce guide de l'utilisateur pour référence future.
• Conservez l’emballage original pour remiser l’abri-soleil.

Description
Pièce#
Pièce
Quantité
Poteau
P11153B0107
A
4
Poutre latérale
gauche, longue
P11072C01107
B1
2
Poutre latérale droite,
longue
P11073C01107
B2
2
Poutre latérale
gauche courte
P11074C01107
C1
2
Poutre latérale droite
courte
P11075C01107
C2
2
Poutre courbée
P10314B01107
D
4
Poutre longue du
milieu
P10487A01107
E
2
Tube inclinéde la
poutre du milieu
P10488A01107
F
2
Connexion centrale
de la poutre
P10834A01107
G
4
Tube inclinéde la
poutre
P10315B01107
H
4
Connexion du grand
toit
P10117B01107
I
1
Poutre inclinée du
petit toit
P10254A01107
J
4
Connexion du petit
toit
P10118B01107
K
1
Fleuron
P10033A01107
L
1
Crochet
P12601A01107
M
1
Rail de moustiquaire
long
P12163A01107
N
4
Rail de moustiquaire
court
P12164A01107
O
4
Cache-base
P11541A01107
P
4
Base
P11653A01107
Q
4
Petite toile
P00155B07043
R
1
Grande toile
P00156B07043
S
1
Moustiquaire
P00333B02902
T
1
Rideau
P00217B06013
U
1
Liste de pièces

v
DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL
Nos instructions étape par étape, claires et faciles àsuivre vous aideront àassembler votre
abri facilement, du début àla fin.
Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 2,5 m (8 pi) de
hauteur (non fournis).
Pour votre sécurité, N’ASSEMBLEZ PAS cet article seul. Quatre personnes ou plus
seront requises pour une installation facile et en toute sécurité.
Identification des pièces : pour faciliter leur identification, toutes les pièces sont étiquetées
de façon àcorrespondre au numéro de l’étape dans laquelle la pièce sera utilisée.

Fig. 1 : Faites glisser le cache-base
(P) sur le poteau (A), puis connectez la
base (Q) au poteau (A) avec une vis
(AA) et une rondelle plate (BB).
Fig. 2 : Introduisez la poutre latérale
droite dans la poutre gauche, puis
connectez la poutre latérale droite
longue (B2) àla poutre latérale
gauche longue (B1) avec un boulon (CC),
une rondelle plate (BB) et un écrou (DD).
Répétez cette étape pour les poutres courtes.
Fig. 3 : Connectez la poutre au
poteau (A) avec un boulon (CC)
et une rondelle plate (BB).
Sachet de quincaillerie 1
Pièce
Pièce#
Description
Quantité
AA
H09015C11
Boulon M6*15
8
BB
H19001C11
Rondelle plate M6
64
CC
H02015C11
Boulon M6*15
48
DD
H14001C31
Écrou M6
8
W
H0001C12
Clé
2

Sachet de quincaillerie 2
Pièce
Pièce#
Description
Quantité
BB
H19001C11
Rondelle plate M6
16
DD
H14001C31
Écrou M6
8
EE
H09040C11
Vis M6*40
8
Fig. 4 : Fixez la connexion centrale des poutres (G) aux poutres avec un boulon (CC) et une rondelle plate (BB).
Fig. 5 : Fixez le rail long du moustiquaire (N) àla poutre latérale du côtélong, puis; fixez le rail court du
moustiquaire (O) àla poutre courte avec un boulon (CC) et une rondelle plate (BB).

Fig. 6 : Vissez le crochet (M) dans la connexion
du grand toit (I), puis introduisez la poutre
longue du milieu (E) et la poutre courte du milieu
(F) dans la connexion du tube du grand toit (I).
Fig. 7 : Fixez le tube inférieur de la poutre
du milieu (E/F) àla connexion inférieure de
la poutre du milieu (G) avec une vis (EE),
une rondelle plate (BB) et un écrou (DD).
Fig. 8 : Introduisez la poutre
inclinée (D) dans le tube
inférieur de la poutre inclinée
(H).
Fig. 10 : Fixez le tube inférieur de
la poutre inclinée (H) àla connexion
inférieure du poteau (A) avec une vis
(EE), une rondelle plate (BB) et un
écrou (DD).
Fig. 9 : Introduisez une extrémité
de la poutre inclinée (D) dans la
connexion du tube du grand toit (I).
Fig. 11 : Introduisez la petite
poutre inclinée (J) dans la
connexion du petit toit (K).
Fig. 12 : Étendez la petite toile (R)
sur le petit toit, puis tendez les
quatre coins de la petite toile
jusqu'aux poutres inclinées du petit
toit (J).
Fig. 13 : Fixez le fleuron (L) à
la connexion du petit toit (K).

Fig. 14 : Faites glisser la grande toile (S) sur le grand
toit, mais ne la déployez pas; introduisez les poutres
inclinées du petit toit (J) dans le petit tuyau de la poutre
inclinée (D) pour fixer le petit toit assemblé.
Fig. 15 : Déployez la grande toile
(S) sur le toit. Fixez les quatre
coins à l’intérieur des tubes des
poutres inclinées (H), puis fixez
les coins en place àl'aide des
bandes Velcro.
Fig. 16 : Accrochez le moustiquaire (T)
et les rideaux (U) sur les rails longs
du moustiquaire (N) et sur les rails
courts du moustiquaire (O) avec les
anneaux en plastique (FF).
Sachet de quincaillerie 3
Pièce
Pièce#
Description
Quantité
FF
P90701A07007
Anneau en plastique
104
GG
P12401B01001
Piquets ￠6 X230
16
Fig. 17 : Soulevez le cache-base
(P), puis fixez les poteaux de
l'abri au sol à l'aide des piquets
(GG).

Warranty
Thank you for purchasing this UBERHAUS product. These products have been made to
demanding, high-quality standards and are guaranteed for domestic use against
manufacturing defects for a period of one year from the date of purchase.
This warranty does not affect your statutory rights. In case of any malfunction of your
UBERHAUS product (failure, missing part, etc.), please contact one of our service technicians
at our toll-free service line at 1-844-786-5691 from 8:00 AM to 8:00 PM, Monday to Friday,
Eastern Standard time. RONA reserves the right to repair or replace the defective product, at
its discretion.
The product is guaranteed for one year if used for normal trade purposes. Any warranty is
invalid if the product has been overloaded or subject to neglect, improper use, or an attempted
repair other than by an authorized agent. Heavy-duty or daily professional/commercial usage
is not guaranteed. Due to continuous product improvement, we reserve the right to change the
product specifications without prior notice.
Garantie
Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des
normes de haute qualitétrès strictes et sont garantis pour usage domestique contre tout
défaut de fabrication pour yn an suivant la date d’achat. Cette garantie n’a aucune incidence
sur vos droits légaux.
En cas de mauvais fonctionnement de votre produit UBERHAUS (bris, pièces manquantes,
etc.), veuillez appeler notre ligne de service pour parler àun technicien au 1 844 786-5691, du
lundi au vendredi de 8 h à 20 h, heure normale de l’Est. RONA se réserve le droit de réparer
ou de remplacer le produit défectueux àsa discrétion.
Ce produit est garanti durant un an s’il est utiliséde façon normale. Toute garantie est invalide
si le produit a été utilisé en surcharge ou de façon non recommandée, ou a fait l’objet de
négligence ou de réparations non effectuées par un agent autorisé. L’usage
professionnel/commercial au quotidien et l’usage intensif ne sont pas garantis. En raison de
l’amélioration continue de nos produits, nous nous réservons le droit de modifier les
caractéristiques de ce produit sans avertissement.
Production Number/ Numéro de production：xxxxxxxx
