This quick start guide will help you set
up your Ultimaker S5 and Ultimaker S5
Pro Bundle for rst use.
The Ultimaker S5 is built to maximize
uptime with great print results and
a large build volume. By enhancing
this award-winning 3D printer with
What’s in the box?
Accessories
• Glass plate
• Spool holder with material guide*
• Power cable
• Ethernet cable
• USB stick
• Print core AA 0.4 (2x)
One of the AA print cores is already
insertedinto print head slot 1
Please retain all packaging
for warranty purposes.
Tools
• Hex screwdriver 2 mm
*Not required for the complete
Ultimaker S5 Pro Bundle
• Print core BB 0.4 (1x)
• XY calibration sheet
• Calibration card
• Nozzle cover (3x)
Consumables
• Tough PLA Black 750 g
•PVA 750 g
• Glue stick
• Oil
• Grease
the Material Station and Air Manager,
the Ultimaker S5 Pro Bundle boosts
productivity, exibility, and condence
to unlock demanding applications with
an extended range of materials.

EN
Safety messages
This quick start guide contains warnings and safety notices.
Provides additional information that is helpful to do a task or to
avoid problems.
Warns of a situation that may cause material damage or injuries
if one does not follow the safety instructions.
Ultimaker S5 and Ultimaker S5 Pro Bundle
This quick start guide describes different installation procedures. To install
the standalone Ultimaker S5, follow the instructions on the next page.
If you have the complete Ultimaker S5 Pro Bundle, skip these steps and go
straight to Install the Ultimaker S5 Pro Bundle. The sections Set up for rst
use and Start a print apply to both congurations.
Ultimaker
Stationsplein 32
3511 ED Utrecht
The Netherlands
[phone]
User manual
You can nd the full Ultimaker S5 and
Ultimaker S5 Pro Bundle user manuals,
available in English and many other
languages, on our website:
ultimaker.com/manuals
Support
For more information on technical
support visit ultimaker.com/support
or contact your local reseller

Install the Ultimaker S5
When placing the printer on a shelf or table,
take proper measures to prevent the printer
from falling.
The Ultimaker S5 should be lifted by at
least two people during installation.

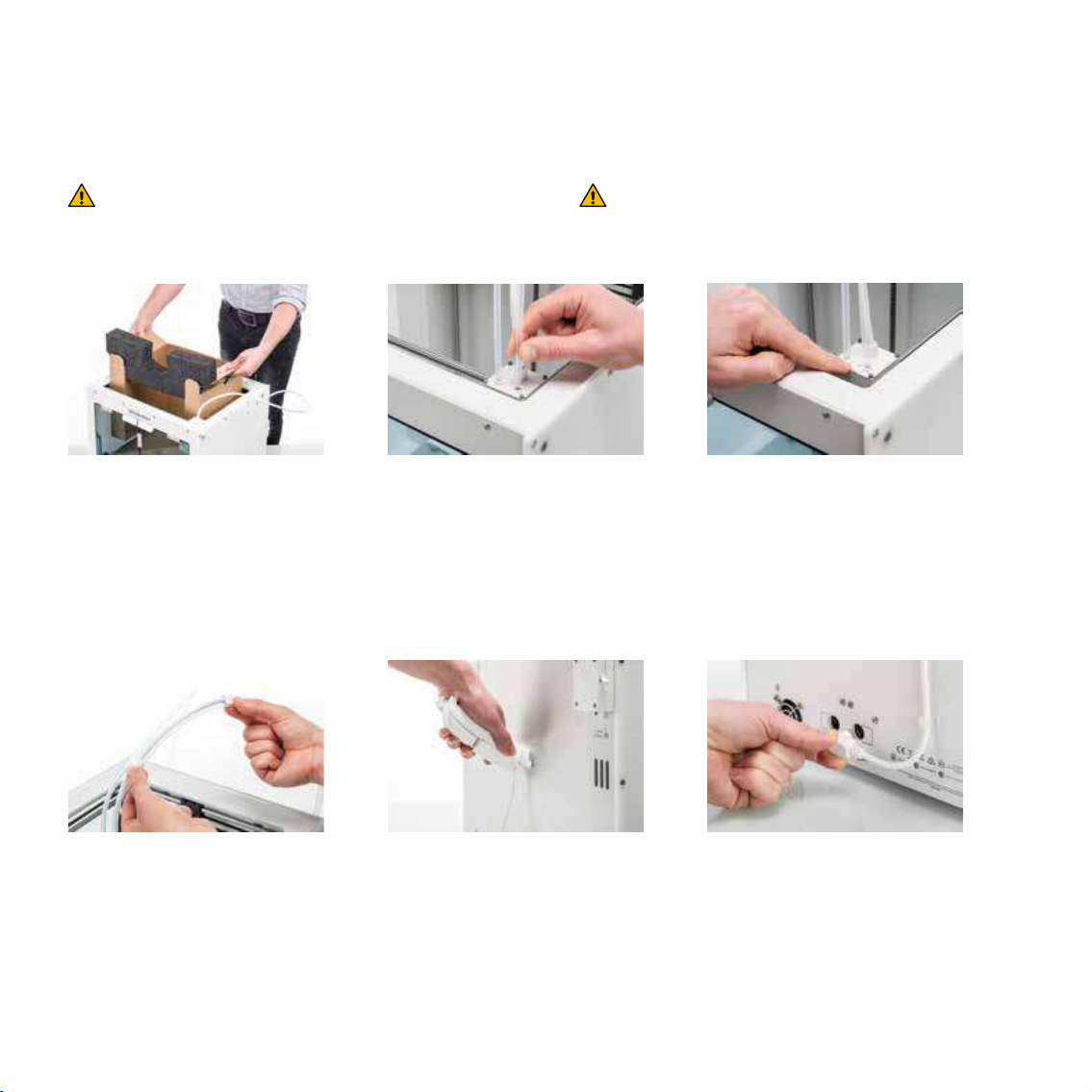

1. Unpack the Ultimaker
S5 and remove all
accessories from
inside the printer
2. Remove the clamp
clips from the print
head and insert the
Bowden tubes
3. Secure the Bowden
tubes with the
clamp clips
4. Fit the print head cable
clips onto Bowden tube
2 and divide equally
5. Insert the spool holder
into the back panel
and push until it snaps
into place
6. Connect the spool
holder cable to the
NFC socket and secure
behind the cable clips

EN
7. Open the glass doors
and the front build
plate clamps to insert
the glass plate
8. Slide the glass plate
into the rear build
plate clamps, then
close the front clamps
and glass doors
9. Connect the power
cable to the printer
and the other end
to a power outlet
A power outlet with an earth connection must be used. Be sure that the
building installation has dedicated means for over-current and short-circuiting.
The Ultimaker S5 must be positioned out of direct sunlight when in use.

Install the Ultimaker S5 Pro Bundle
Choose a suitable location to place the
Ultimaker S5 Pro Bundle. Install the
products on a at, stable surface that
is capable of carrying the weight of
the total system (~ 50 kg / 110 lbs).
The Ultimaker S5 should be lifted by at
least two people during installation.

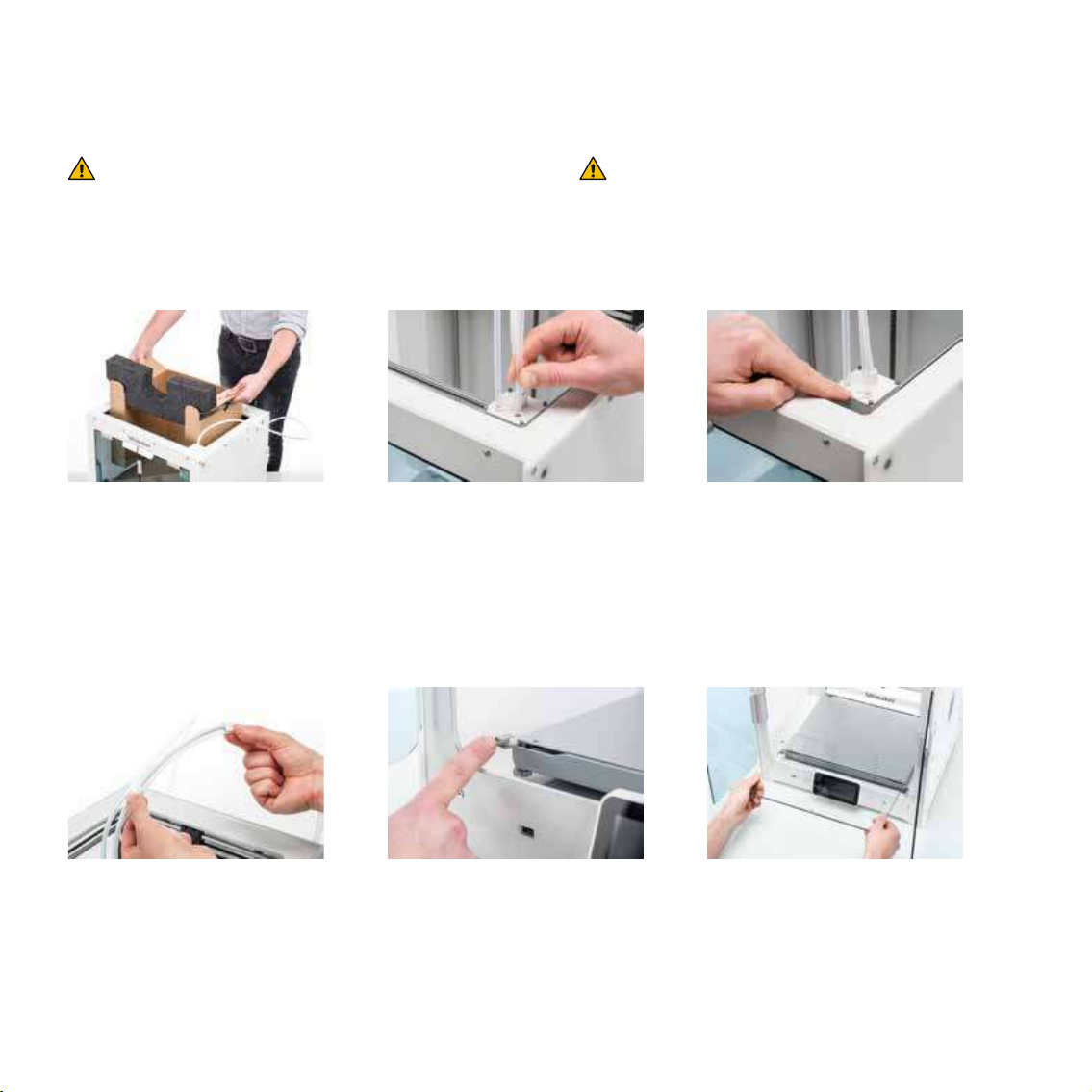

1. First unpack the
Ultimaker S5 and
remove all accessories
from inside the printer
2. Remove the clamp
clips from the print
head and insert the
Bowden tubes
3. Secure the Bowden
tubes with the
clamp clips
4. Fit the print head cable
clips onto Bowden tube
2 and divide equally
5. Open the glass doors
and the front build
plate clamps to insert
the glass plate
6. Slide the glass plate
into the rear build
plate clamps, then
close the front clamps
and glass doors

EN

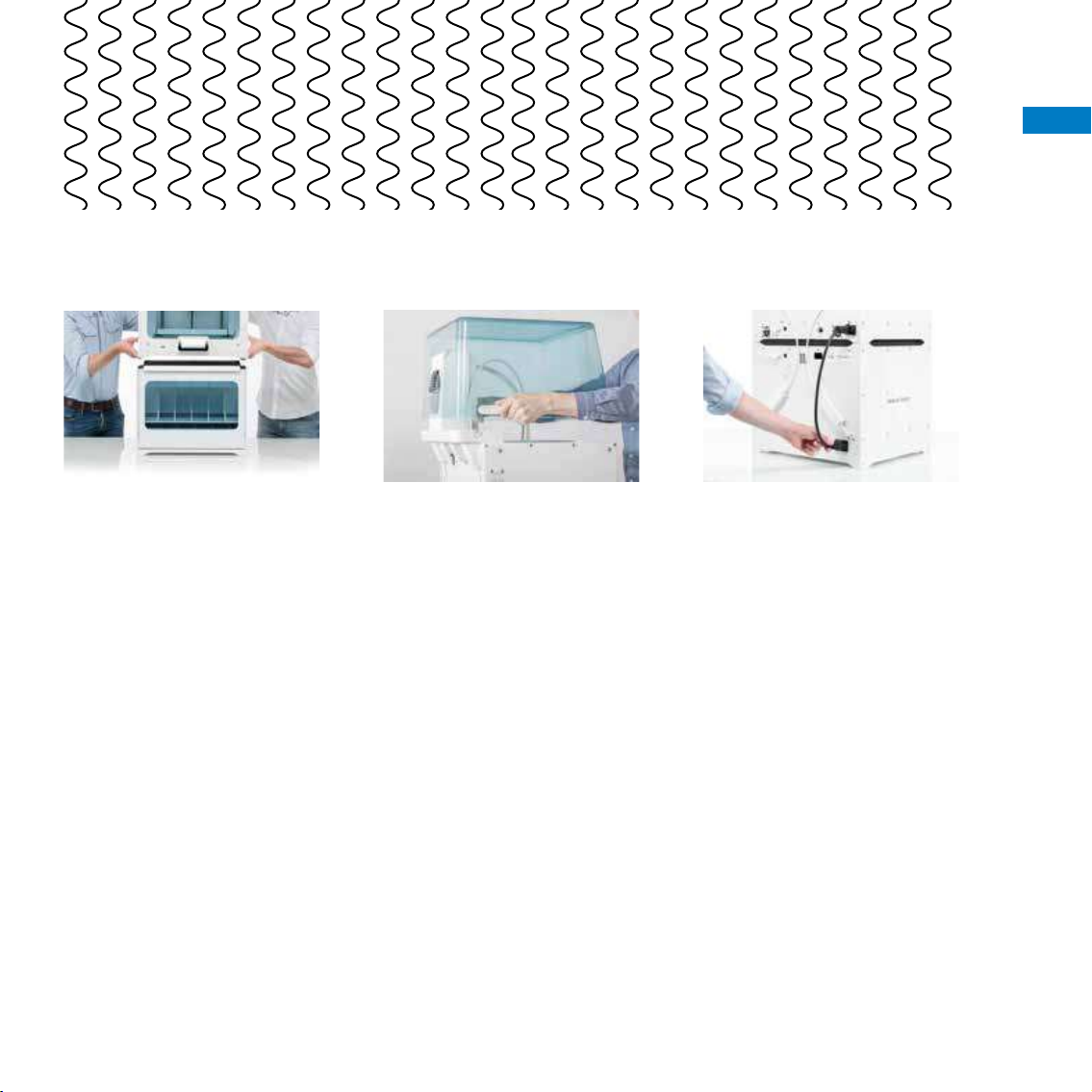

7. Unpack the Material
Station and install it
according to steps 1-5
in the Material Station
quick start guide
8. Unpack the Air Manager
and install it according
to steps 1-10 in the
Air Manager quick
start guide
9. Connect the Ultimaker
S5, Material Station,
and Air Manager
as described on
the next page

1
2
3
4
Ultimaker S5 Pro Bundle connections

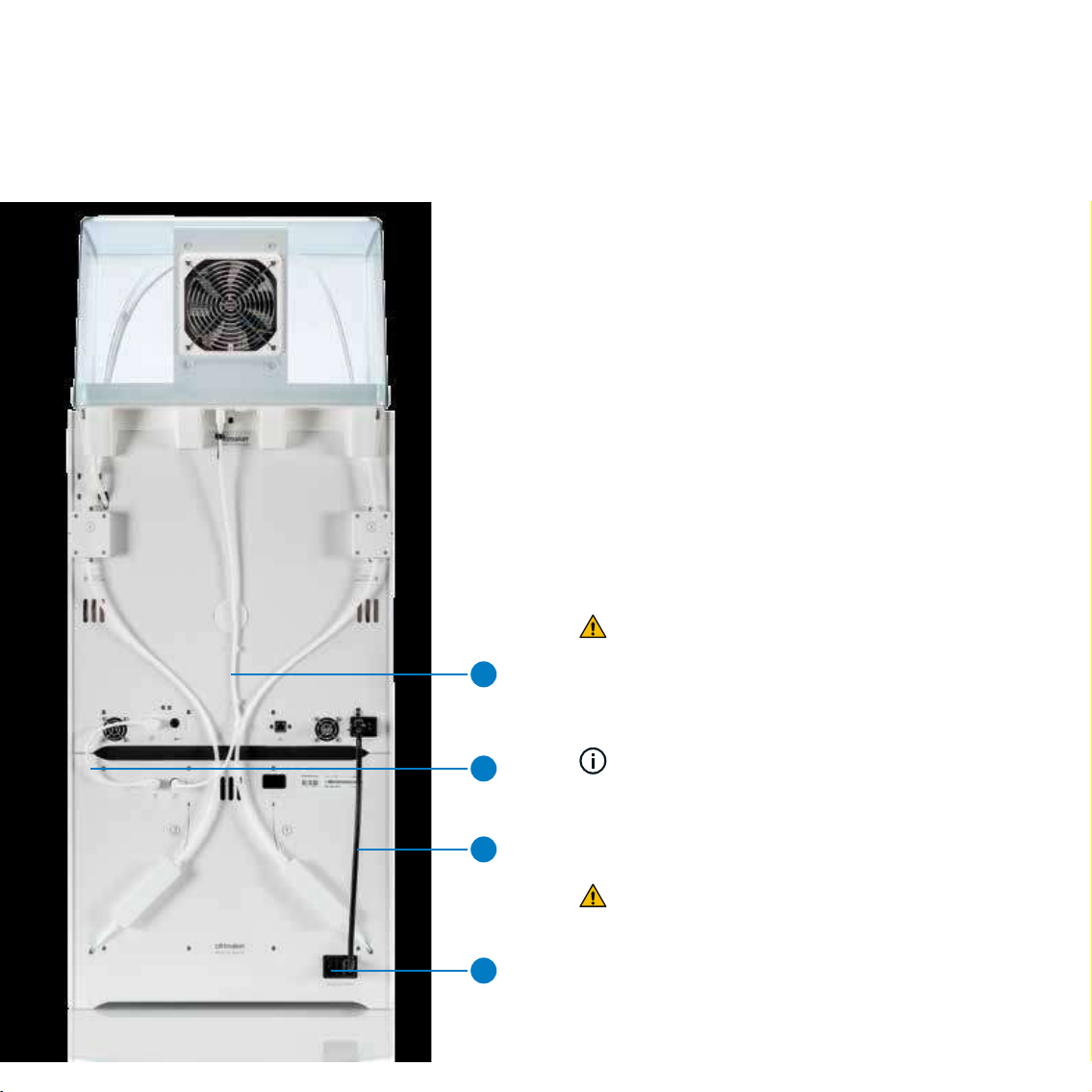

1. Connect the Air Manager cable to the
UMB OUT port on the Material Station
2. Connect the Material Station cable to the
UMB IN port on the Material Station and
the other end to the UMB OUT port on
the Ultimaker S5
3. Connect the power extension cable to the
Ultimaker S5 and the Material Station
4. Connect the power cable to the Material
Station and the other end to a power outlet
A power outlet with an earth connection
must be used. Be sure that the building
installation has dedicated means for
over-current and short-circuiting.
The Material Station will automatically
power on when power is supplied. This
way the humidity can be continuously
controlled while the door is closed.
The Ultimaker S5 Pro Bundle must
be positioned out of direct sunlight
when in use. Ensure there is at least
10 cm of space behind the Ultimaker S5
Pro Bundle for airow.

EN
1. Turn on your Ultimaker S5 using the power switch on the back
2. Set up the Ultimaker S5 (Pro Bundle) according to the setup process on
the Ultimaker S5 display. The printer will guide you through the steps
If you have installed the Ultimaker S5 Pro Bundle, and the Air Manager
and Material Station are not yet recognized by the printer, skip to Network
conguration and rst install the latest rmware.
Alternatively, visit ultimaker.com/rmware for more information.
Apply a thin layer of glue to the glass plate for better adhesion.
3. Download Ultimaker Cura from ultimaker.com/software and install
it on your computer
Start a print
1. Start Ultimaker Cura, select your Ultimaker S5, and connect to it
2. Load a 3D model in Ultimaker Cura and slice it with your preferred settings
3. Send the print to the Ultimaker S5 by selecting the ‘Print over network’ button
Alternatively, you can start a print from a USB stick.
4. When the print has nished and the build plate has cooled, take the glass plate
out of the printer and carefully remove the print with a scraping tool
If you have made a print with PVA, place the print in water to dissolve the PVA
support structures.
5. Clean the glass plate and place it back onto the build plate for the next print job
Set up for rst use
