Utilitech GU8923-BZ-I User manual

Questions, problems, missing parts? Contact the customer service department at
1-866-994-4148, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
AB13437
ITEM #0208815
MODEL #GU8923-BZ-I
DUSK-TO-DAWN
LIGHT
Français p. 7
Español p. 13
ATTACH YOUR RECEIPT HERE
Serial Number: Purchase Date:
Utilitech & UT Design® and Grounded in Quality® are
registered trademarks of LF, LLC. All Rights Reserved.
Lowes.com
1

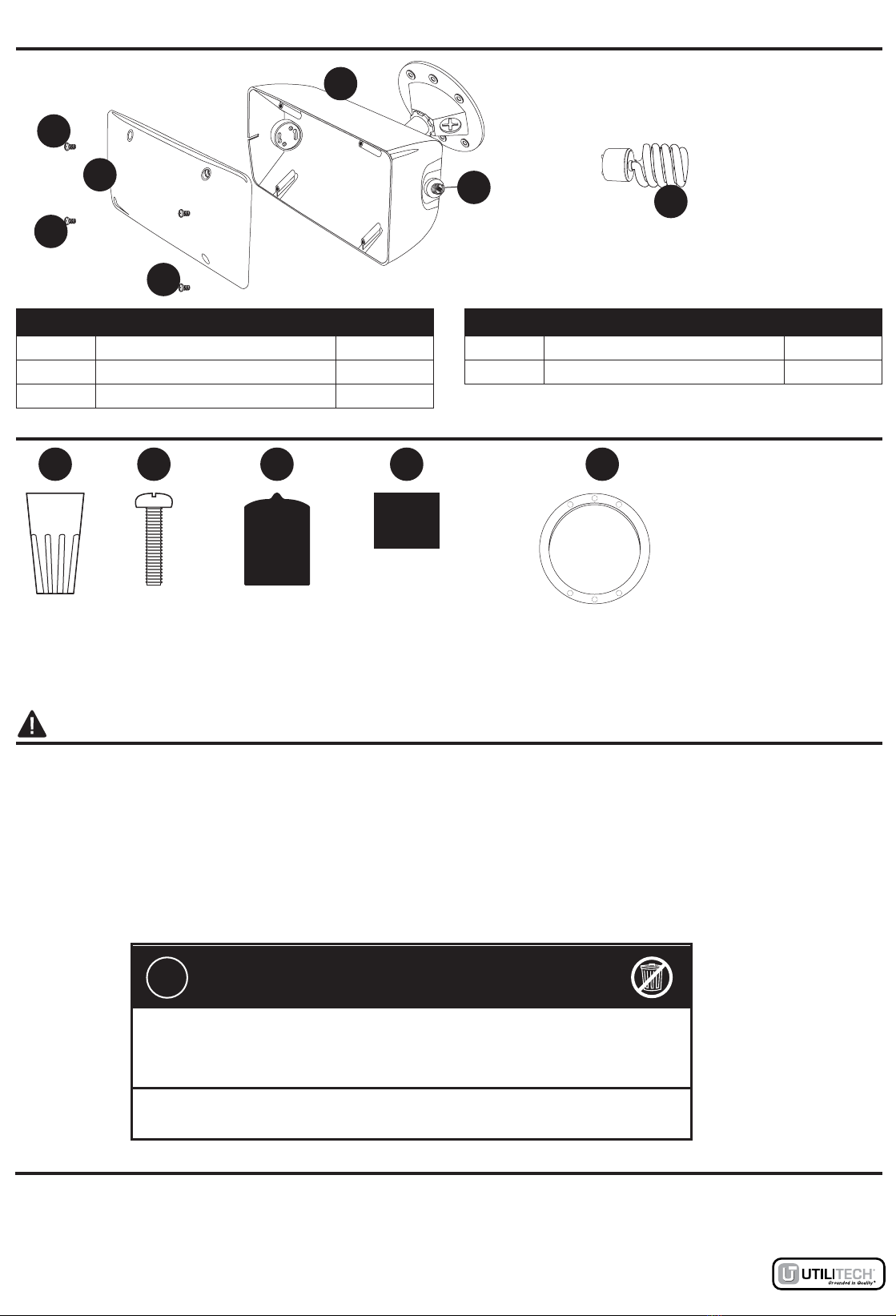

PACKAGE CONTENTS
HARDWARE CONTENTS (shown actual size)
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and diagram above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly (not included):
Flathead Screwdriver, Safety Glasses, Electrical Tape
Phillips head Screwdriver, Wire Cutters, Pliers, Wire Strippers, Step Ladder, Level .
Wire Nut
Qty. 3
AA
A Fixture 1 D Screw 4
PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY
B Diffuser 1
C Bulb 1
E Dusk-to-Dawn Sensor 1
Qty. 1
Sensor
Cap
CC
Qty. 1
Electrical Box
Gasket
EE
(Not Shown to size)
Qty. 1
Sensor
Hood
DD
SAFETY INFORMATION
WARNING
• Shut off power at the circuit breaker or fuse panel before removing the old fixture or
installing the new one.
CAUTION
• DO NOT USE THIS FIXTURE WITH A DIMMING CIRCUIT. If you presently have dimmer controls,
you will need to remove them, and replace them with regular electrical switches. If you have a three-
way dimmer, you will have to replace it with a regular three-way switch. If you are unfamiliar with
electrical installations, it is recommended you have a qualified electrician do your installation.
Qty. 4
Machine
Screw
BB
A
B
C
D
D
D
E
LAMP CONTAINS MERCURY
Hg
www.epa.gov/cflcleanup
1-866-284-4010
Manage in accordance with Spills, Disposal and Site Cleanup Requirements.
In case of breakage, follow clean-up procedures provided by contacts below.
Lowes.com
2

1. Drill out 2 holes on the base of the fixture (A) that line
up with the electrical box ears (Fig. 1). Thread the supply
leads through the electrical box gasket (FF).
2. Connect the supply leads from the electrical box to the
fixture wire leads using the wire nuts (AA) supplied
in your installation hardware kit as per the
illustration. The black lead from the fixture
goes to the black supply lead and the white
lead from the fixture goes to the white
supply lead (Fig. 2). Secure the wire nuts
properly to prevent the wires from coming
loose. Tape the wire nuts (AA) to the wire
using electrical tape. Carefully push the
excess wires back inside the electrical box.
3. Secure the fixture (A) base onto to the electrical box
using the machine screws (CC) (Fig. 3). Do not mount this
fixture (A) without the electrical box gasket (FF) in place.
With power disconnected to your electrical box, remove the old fixture. If your old fixture is attached to
an electrical box having more than two (2) wire leads, it is recommended you use tape and markings
to keep track of which wires were attached to each other.
ASSEMBLY INSTRUCTIONS
AA Wire Nut
Hardware Used
x 2
Machine
Screw
BB x 2
Hardware Used
Electrical
Box Gasket x 1
EE
B
1
A
BB
EE
2
3
4. Remove the diffuser (B) by unscrewing the 4 diffuser
screws (D) (Fig. 4). Set the screws (D) aside while
installing the bulb (C).
A
A
AA
AA
AA
AA
B
D
Lowes.com
4
3

ASSEMBLY INSTRUCTIONS
5. Insert the proper GU24 base 23W compact fluorescent
bulb (C) into the socket (Fig. 5). Hold the bulb (C) by its
base, insert the pins into the 2 curved slots in the bulb
socket and twist clockwise until the bulb (C) "seats". The
bulb can only go into the socket one way. Do NOT force the
bulb (C). CAUTION: DO NOT HOLD THE BULB (C) BY THE
GLASS DURING INSERTION OR REMOVAL TO PREVENT
ACCIDENTAL BREAKAGE! HOLD THE BULB (C) BY THE
PLASTIC BASE.
Re-install the diffuser (B) on the fixture (A) body. Do not
over-tighten the screws (D).
Restore power to the electrical box to make sure your fixture
(A) is working properly.
6. Your fixture (A) MUST be mounted with one of the UP
arrow ( ) symbols facing upward (Fig. 6). The arrow ( )
symbols are molded to the back surface of the housing.
7. To adjust the angle of the fixture (A), untighten the friction
lock at the side of the diffuser arm. Adjust the diffuser arm
to the proper angle, and tighten into place (Fig. 7). To
adjust the diffuser on a horizontal axis, loosen the
adjustment cog on the base of the diffuser arm and rotate
the diffuser as necessary. Retighten the adjustment cog
when the desired angle has been achieved.
A
C
5
UP
UP
6
7
1
DD
E
A
Hardware Used
Sensor
Hood
DD x 1
1. If your security light cycles ON and OFF, the
dusk-to-dawn sensor (E) may be activating due to reflected
light from a nearby surface. Place the sensor hood (DD)
firmly over the dusk-to-dawn sensor (Fig. 1). This should
prevent extraneous light from ‘tripping’ the dusk-to-dawn
sensor (DD).
OPERATING INSTRUCTIONS
Your indoor/outdoor lantern is controlled by a dusk-to-dawn photo light sensor (E). Therefore, for your
lantern to work properly, the electrical switch to the lantern MUST be turned ON at ALL times.
A
A
A
A
Lowes.com
4

You may want to periodically clean the fixture using a mild, non-abrasive glass cleaner and soft
cloth. Do NOT use solvents or cleaners containing abrasive agents. When cleaning the fixture,
make sure you have the power turned off and do not spray liquid cleaner directly onto the bulb,
socket, ballast, or wiring.
CARE AND MAINTENANCE
A
C
1
2
OPERATING INSTRUCTIONS
CC
E
A
Hardware Used
Sensor
Cap
CC x 1
2. To disable the dusk-to-dawn sensor (E), you will need to
install the sensor cap (EE) over the dusk-to-dawn sensor
(E) (Fig. 2). This will prevent the dusk-to-dawn sensor (E)
from controlling the ON/OFF function, and should allow you
to control the fixture (A) with the wall switch.
1. Remove the diffuser (B) by unscrewing the diffuser screws (D) and pulling the diffuser (B) straight
out (Fig. 1).
This fixture uses one (1) GU24 CFL23W self-ballasted fluorescent bulb.
Before replacing bulb (C), shut off power to the fixture at the circuit breaker or fuse panel. Allow
sufficient time for fixture and lamp to cool.
4. Dispose of the old lamp(s) in accordance with local, state, and/or federal laws, or go to
www.lamprecycle.org for more information.
2. Remove the defective bulb by grasping it by the
plastic base and unscrewing it from the bulb socket 1/4
turn in counterclockwise direction (Fig. 1).
3. Install the new bulb in the same manner you
removed the old bulb. Put the diffuser (B) back onto the
fixture (A), and screw into place. Restore power to the
fixture (A).
BULB REPLACEMENT INSTRUCTIONS
Minor problems often can be fixed without the help of an electrician. Before doing any work on the
fixture, shut off power supply at the circuit breaker panel to avoid electrical shock.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fixture doesn’t light.
Circuit breaker trips
when light is turned on.
1. Power is off.
2. Bad wire connection.
3. Defective bulb(s).
4. Defective wall switch.
5. Photo sensor is inactive.
1. Crossed wires or power wire
is grounded out.
1. Check circuit breaker or wall switch.
2. Check wire splices.
3. Replace bulb(s).
4. Replace switch.
5. Cap sensor or wait until dark.
1. Check wiring connections.
Lowes.com
5

REPLACEMENT PARTS LIST
WARRANTY
For replacement parts, call our customer service department at 1-866-994-4148, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PART DESCRIPTION PART #
AA Wire Nut HDW8923
BB Machine Screw HDW8923
CC Sensor Cap HDW8923
DD Sensor Hood HDW8923
EE Electrical Box Gasket HDW8923
AA
BB
AA
BB
CC
DD
EE
Printed in China
Utilitech & UT Design® and Grounded in Quality® are
registered trademarks of LF, LLC. All Rights Reserved.
Lowes.com
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship
for a period of (3) years from the date of original purchase by the consumer. We will repair or replace
(at our option) the unit in the original color and style if available, or in a similar color and style if the
original item has been discontinued, without charge. The manufacturer warrants the lamp for 3 years,
providing the lamp is not used in a commercial application where it is on 24 hours per day, but is
used in a residential environment for 3 - 5 hours per day. Defective units must be properly packed
and returned to the manufacturer with a letter of explanation and your original purchase receipt
showing date of purchase. Call 1-866-994-4148 to obtain a return authorization number and an
address where to ship your defective product. Note: No C.O.D. shipments will be accepted. The
liability of the manufacturer is in any case limited to replacement of the defective light fixture product.
The manufacturer will not be liable for any other loss, damage, or injury which is caused by the
product. This limitation upon the liability of the manufacturer includes any loss, damage, or injury
which is (I) to person or property or otherwise; (II) incidental or consequential in nature; (III) based
upon theories of warranty, contract, negligence, strict liability, tort, or otherwise; or (IV) directly, or
indirectly related to the sale, use, or repair of the product. This warranty gives you specific rights, and
you may also have other rights which vary from state to state.
6

Des questions, des problèmes, des pièces manquantes? Communiquez avec notre
service à la clientèle au 1 866 994 4148, entre 8 h et 18 h (HNE), du lundi au jeudi, ou
entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série : Date d’achat:
Utilitech et le motif UT® et Grounded in Quality® sont des marques
de commerce déposées de LF, LLC. Tous droitsréservés.
Lowes.com
ARTICLE #0208815
MODÈLE #GU8923-BZ-I
LUMINAIRE
CRÉPUSCULAIRE
7

QUINCAILLERIE INCLUSE (le matériel n’est pas montré grandeur nature.)
PREPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces dans l’emballage avec la liste et le tableau ci-dessus. S'il y a des pièces manquantes
ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service à la
clientèle pour obtenir des pièces de rechange.
Capuchon
de connexion
Qte : 3
AA
Qte : 1
Tube protecteur
pour capteur
CC
Qte : 1
Courvercle
du capteur
DD
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
• Coupez la source d'alimentation du panneau central de disjoncteurs ou de fusibles
avant de retirer l’ancien luminaire ou d’installer le nouveau luminaire.
MISE EN GARDE
• N’UTILISEZ PAS CE LUMINAIRE SUR UN CIRCUIT AVEC GRADATEUR. Si le circuit est
actuellement muni de gradateurs, vous devez les retirer et les remplacer par des interrupteurs
ordinaires. S’il est muni d’un gradateur à trois voies, vous devez le remplacer par un interrupteur
à trois voies ordinaire. Si vous n’êtes pas certain de la marche à suivre pour l’installation, nous
vous recommandons de faire appel à un électricien qualifié.
Qte : 4
Vis à
métaux courte
BB
L’AMPOULE CONTIENT DU MERCURE
Hg
www.epa.gov/cflcleanup
1-866-284-4010
Veuillez respecter les exigences en matière de déversement, d’élimination et
de nettoyage. En cas de bris, suivez les consignes fournies par les sources
ci-dessous pour le nettoyage.
Lowes.com
CONTENU DE L’EMBALLAGE
A Luminaire 1 D Vis 4
PIÈCE DESCRIPTION QUANTITÉ PIÈCE DESCRIPTION QUANTITÉ
B Diffuseur 1
C Ampoule 1
E Capteur crépusculaire 1
Qte : 1
Empaquetadura
de la caja eléctrica
EE
(dimensions non réelles)
A
B
C
D
D
D
E
8

Vis à
métaux courte
BB x 2
Quincaillerie utilisée
AA Capuchon
de connexion
Quincaillerie utilisée
x 2
Lowes.com
1. Percez deux trous dans la base du luminaire (A)
de manière à ce qu’ils s’alignent aux oreilles du
coffret de branchement (Fig. 1). Passez les fils
d’alimentation à travers le joint d’étanchéité du coffret
de branchement (FF).
2. Raccordez les fils d’alimentation provenant du coffret
de branchement aux fils de raccordement du
luminaire à l’aide de capuchons de connexion
(AA). Raccordez le fil noir provenant du
support du luminaire (A) au fil
d’alimentation noir et raccordez le fil blanc
provenant du support du luminaire (A) au fil
d’alimentation blanc (Fig. 2). Assurez-vous
que les capuchons de connexion (AA) sont
solidement fixés. Vous pouvez enrouler du
ruban isolant autour des capuchons de
connexion (AA) pour les empêcher de se
détacher. Repoussez les fils raccordés avec
précaution à l’intérieur du coffret de branchement.
3.
Fixez la base du luminaire (A) au coffret de
branchement à l’aide de vis à métaux (CC) (Fig. 3).
N’installez pas ce luminaire (A) si le joint d’étanchéité
du coffret de branchement (EE) n'est pas en place.
Coupez l‘alimentation électrique au coffret de branchement, puis retirez l’ancien luminaire. Si l’ancien
luminaire est relié à un coffret de branchement doté de plus de deux (2) fils de connexion, nous vous
suggérons d’utiliser du ruban isolant et des marques de repère pour déterminer quels fils étaient fixés
ensemble.
INSTRUCTIONS POUR L’ASSEMBLAGE
Electrical
Box Gasket x 1
EE
B
1
A
BB
EE
2
3
4. Retirez le diffuseur (B) en dévissant les quatre vis qui
le retiennent (D) (Fig. 4). Mettez les vis (D) de côté
pendant que vous installez l’ampoule (C).
A
A
AA
AA
AA
AA
B
D
4
9

1
DD
E
A
1. Il est possible que votre luminaire de sécurité, utilisé à
l'extérieur, s’allume et s’éteigne constamment si des reflets
de lumière provenant d’une surface à proximité activent le
capteur crépusculaire (D). Fixez solidement le capuchon
(DD) sur le capteur (Fig. 1). Le capuchon empêchera toute
source de lumière autre que celle du soleil de déclencher le
capteur crépusculaire (D).
MODE D’EMPLOI
Votre lanterne pour l’intérieur et l’extérieur fonctionne à l’aide d'un capteur crépusculaire (D). Ainsi,
pour assurer le bon fonctionnement de votre lanterne, il est nécessaire de TOUJOURS laisser le
luminaire SOUS TENSION en TOUT temps.
Quincaillerie utilisée
Courvercle
du capteur
DD x 1
Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
5. Insérez l'ampoule fluorescente compacte (C) de 23 w à
base GU24 dans la douille (Fig. 5). Tout en tenant l'ampoule
(C) par son culot, insérez les chevilles dans les 2 fentes
recourbées de la douille de l'ampoule (C) et tournez dans le
sens des aiguilles d'une montre jusqu'à ce que l'ampoule
(C) repose bien à sa place. L'ampoule (C) ne peut être
placée dans la douille que d'une seule manière. NE serrez
PAS trop fort. MISE EN GARDE : NE TENEZ PAS
L'AMPOULE PAR SA PARTIE EN VERRE PENDANT SON
INSERTION OU SON RETRAIT AFIN D'ÉVITER DE LA
CASSER PAR ACCIDENT ! TENEZ L'AMPOULE PAR SON
CULOT EN PLASTIQUE.
Réinstallez le diffuseur (B) sur le corps du luminaire (A).
Ne serrez pas trop les vis (D).
Rétablissez l’alimentation électrique du coffret de
branchement.
6. Votre luminaire (A) DOIT être monté avec l’un des
symboles de flèche vers le haut ( ) orienté vers le haut
(Fig. 6). Les symboles de flèches ( ) sont moulés sur
la surface arrière du logement.
7. Pour ajuster l’angle du luminaire (A), desserrez le
serrage à friction qui se trouve à côté du bras du
diffuseur. Ajustez l’angle du bras du diffuseur, puis
fixez-le fermement (Fig. 7). Pour ajuster le diffuseur à
l’horizontale, desserrez les dents de réglage de la base
du diffuseur et faites-le tourner au besoin. Resserrez les
dents de réglage lorsque le diffuseur est dans l’angle
souhaité.
A
C
5
UP
UP
6
7
A
A
A
A
10

2
CC
D
A
2.
Pour désactiver le capteur crépusculaire, nous devrez
installer un couvercle (D) sur le capteur (CC) (Fig. 12). De
cette façon, vous pourrez mettre le luminaire (A) sous et
hors tension à l’aide de l’interrupteur mural plutôt que
d’avoir recours au capteur crépusculaire (D).
MODE D’EMPLOI
Les problèmes mineurs peuvent souvent être réglés sans l’aide d’un électricien. Avant de manipuler
le luminaire, coupez l’alimentation électrique du panneau central de disjoncteurs pour éliminer les
risques de choc électrique.
DÉPANNAGE
Le luminaire ne s’allume pas.
Un disjoncteur se déclenche
lorsque le luminaire est mis
sous tension.
1. L’alimentation est coupée.
2. Les fils électriques sont mal
connectés.
3. L’ampoule est défectueuse.
4.
Le capteur crépusculaire
est inactif .
1. Des fils sont croisés ou le fil
d’alimentation n'est pas mis
à la terre.
1. Vérifiez le disjoncteur ou
l’interrupteur mural.
2. Vérifiez les jonctions des fils.
3. Remplacez l’ampoule.
4.
Retirez le couvercle du capteur
ou attendez la tombée
1. Vérifiez les connexions.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Quincaillerie utilisée
Tube protecteur
pour capteur
CC x 1
Vous pouvez nettoyer périodiquement le luminaire à l’aide d’un produit pour vitres doux et non abrasif et
d’un chiffon doux. N’utilisez PAS de solvants ou de nettoyants abrasifs. Lorsque vous nettoyez le
luminaire, veillez à couper l’alimentation électrique et à ne pas vaporiser de nettoyant liquide directement
sur l’ampoule, la douille, le ballast ou les fils.
ENTRETIEN
Lowes.com
A
C
1
1. Retirez le diffuseur (B) en en retirant les vis (D), puis en le tirant.
Votre ampoule devrait durer jusqu'à 10 000 heures dans des conditions d'emploi normales. Quand il sera
nécessaire de changer l'ampoule, vous devrez la remplacer par une ampoule fluorescente CFL23W à base
GU24 à lumière mixte de 23 watts.
Avant de remplacer l’ampoule (C), coupez la source d'alimentation principale du luminaire depuis le
panneau de disjoncteurs ou de fusibles. Laissez au luminaire et aux tubes le temps de refroidir.
4. Jetez l’ancienne ampoule conformément aux règlements locaux, provinciaux ou fédéraux. Pour plus
de renseignements, consultez le www.lamprecycle.org.
2. Retirez l’ampoule défectueuse (C) en la tenant par
sa base en plastique et en la dévissant de la douille de
¼ de tour dans le sens antihoraire (Fig. 1).
3.
Suivez les étapes ci-dessus dans le sens inverse pour
installer la nouvelle ampoule . Replacez le diffuseur (B)
sur le luminaire (A) et vissez-le en place. Rétablissez
l’alimentation électrique au luminaire (A).
INSTRUCTIONS POUR LE CHANGEMENT DE L’AMPOULE
11

LISTE DES PIÈCES DE RECHANGE
GARANTIE
S’il vous manque une pièce ou si vous avez des questions concernant l’installation, veuillez
téléphoner au service à la clientèle au 1 866 994 4148, entre 8 h et 18 h (HNE), du lundi au jeudi, ou
entre 8 h et 17 h (HNE) le vendredi.
PIÈCE DESCRIPTION NO DE PIÈCE
AA Capuchon de connexion HDW8923
BB
Vis à métaux courte HDW8923
CC
Tube protecteur pour capteur HDW8923
DD
Courvercle du capteur HDW8923
EE
Empaquetadura de la caja eléctrica HDW8923
Imprimé en Chine
Utilitech et le motif UT® et Grounded in Quality® sont des marques
de commerce déposées de LF, LLC. Tous droitsréservés.
Lowes.com
AA
BB
AA
BB
CC
DD
EE
Le fabricant garantit ce luminaire contre les défauts de matériaux ou de fabrication pour une période
de troix (3) ans à compter de la date d’achat originale. Nous réparerons l’article ou nous le
remplacerons (à notre discrétion) par un article de la même couleur et du même style sans frais. Le
fabricant garantit la lampe pendant trois ans, à condition qu’elle ne soit pas utilisée dans une
application commerciale où elle serait allumée 24 heures sur 24, mais qu’elle soit utilisée dans un
environnement résidentiel pendant 3 à 5 heures par jour. Si l’article original n’est plus offert, il sera
remplacé par un article d’une couleur et d’un style similaires. Les produits défectueux doivent être
correctement remballés et retournés au fabricant avec une lettre d’explication et le reçu original sur
lequel figure la date d’achat. Composez le 1 866 994 4148 pour obtenir un numéro d’autorisation de
retour et l’adresse pour livrer les produits défectueux. Remarque : Aucun envoi C.R. ne sera accepté.
La responsabilité du fabricant se limite au remplacement des produits d’éclairage défectueux. Le
fabricant n’est pas responsable des pertes, des dommages ou des blessures occasionnés par le
produit. Cette limitation de la responsabilité du fabricant inclut (I) les blessures ainsi que les pertes et
les dommages matériels ou autres; (II) les dommages accessoires ou consécutifs; (III) les blessures,
les pertes et les dommages reposant sur une théorie de garantie, de contrat, de négligence, de
responsabilité stricte, de délit ou autre; (IV) les blessures, les pertes et les dommages directement ou
indirectement liés à la vente, à l’utilisation ou à la réparation du produit. Cette garantie vous confère
des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou
d’une province à l’autre.
12

¿Preguntas, problemas, piezas faltantes? Comuníquese con nuestro Departamento
de Servicio al Cliente al 1-866-994-4148 de 8 a.m. a 6 p.m. de lunes a jueves y de 8 a.m.
a 5 p.m. los viernes, hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie: Fecha de compra:
Utilitech y el diseño UT® y Grounded in Quality® son marcas
registradas de LF, LLC. Todos los derechos reservados.
Lowes.com
ARTÍCULO #0208815
MODEL #GU8923-BZ-I
LUZ ANOCHECER-AMANECER
13

ADITAMENTOS (Herrajes mostrados a tamaño real)
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y el diagrama anterior. No intente ensamblar el
producto si faltan piezas o si éstas están dañadas. Póngase en contacto con el Departamento de
Servicio al Cliente para obtener piezas de repuesto.
Empalme
plástico
Cant. 3
AA
Cant. 1
Cubierta
del sensor
CC
Cant. 1
Tapa del
sensor
DD
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
• Antes de retirar la lámpara antigua o instalar la nueva, corte la alimentación en el
interruptor de circuito o el panel de fusibles.
PRECAUCIÓN
• NO USE ESTA LÁMPARA CON UN CIRCUITO ATENUADOR. Si en este momento tiene
controles de intensidad, deberá retirarlos y reemplazarlos por interruptores eléctricos comunes. Si
tiene un atenuador de tres vías, deberá reemplazarlo por un interruptor de tres vías común. Si no
está familiarizado con las instalaciones eléctricas, se le recomienda que recurra a un electricista
calificado para que realice la instalación.
Cant. 4
Tornillo
para metal
corto
BB
LA BOMBILLA CONTIENE MERCURIO
Hg
www.epa.gov/cflcleanup
1-866-284-4010
Manipule según las exigencias sobre derrames, eliminación y limpieza del
lugar. En caso se rompa, siga el método de limpieza proporcionado por los
siguientes contactos.
Lowes.com
CONTENIDO DEL PAQUETE
A Lámpara 1 D Tornillo 4
PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD
B Difusor 1
C Bombilla 1
E Sensor anocheher-amanecer 1
Cant. 1
Empaquetadura de
la caja eléctrica
EE
(No se muestra en tamaño real)
A
B
C
D
D
D
E
14

AA Empalme
plástico
Aditamentos utilizados
x 2
PREPARACIÓN
Tiempo estimado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Phillips, destornillador de cabeza
plana, gafas de seguridad, cinta aislante, destornillador de cabeza, pinzas, pinzas cortacables,
pinzas pelacables, escalera de tijera.
Lowes.com
1. Taladre 2 orificios en la base de la lámpara (A) que
se alineen con las orejas de la caja eléctrica (Fig. 1).
Enrosque los terminales de suministro en la
empaquetadura de la caja eléctrica (FF).
2. Conecte los terminales de suministro de la caja eléctrica a
los terminales de la lámpara con los empalmes plásticos
(AA) (Fig. 2). El conductor negro de la bandeja de
la lámpara (AA) debe empalmarse con el terminal
de suministro negro y el conductor blanco de
la bandeja de la lámpara (A) debe empalmarse
con el terminal de suministro blanco.
Asegúrese de que los empalmes plásticos (AA)
estén bien firmes. Para ello, puede colocar
cinta aislante alrededor de los empalmes
plásticos (AA) y así evitar que se aflojen. Con
cuidado, introduzca todos los conductores
empalmados de vuelta en la caja eléctrica.
3. Fije la base de la lámpara (A) a la caja eléctrica con
los tornillos para metales (CC) (Fig. 3). No instale esta
lámpara (A) sin tener la empaquetadura de la caja
eléctrica (FF) en su lugar.
Desconecte la alimentación de la caja eléctrica y retire la lámpara antigua. Si la lámpara antigua está
conectada a la caja eléctrica mediante más de dos (2) conductores, le sugerimos que use cinta y realice
marcas para seguir un registro de los cables que estaban conectados a cada uno.
INSTRUCCIONES DE ENSAMBLAJE
Tornillo para
metal corto
BB x 2
Aditamentos utilizados
Empaquetadura de
la caja eléctrica x 1
EE
B
1
A
BB
EE
2
3
4. Desentornille los 4 tornillos del difusor (B) para retirar
este último (Fig. 4). Coloque los tornillos (D) a un lado
mientras instala la bombilla (C).
A
A
AA
AA
AA
AA
B
D
4
15

Lowes.com
INSTRUCCIONES DE ENSAMBLAJE
5. Inserte en el portalámpara la bombilla fluorescente compacta
(C) apropiada de 23 vatios con base GU24 (Fig. 5). Agarre la
bombilla (C) por su base, inserte las espigas en las 2 ranuras
curvadas del portalámpara y gire la bombilla (C) en el sentido
de las agujas del reloj hasta que "se asiente". La bombilla (C)
sólo puede entrar en el portalámpara de una manera. NO
fuerce la bombilla (B). PRECAUCIÓN: ¡NO AGARRE LA
BOMBILLA (B) POR EL VIDRIO DURANTE SU INSERCIÓN O
REMOCIÓN, PARA EVITAR UNA ROTURA ACCIDENTAL!
AGARRE LA BOMBILLA POR LA BASE DE PLÁSTICO.
Vuelva a instalar el difusor (B) en el cuerpo de la lámpara
(A). No apriete demasiado los tornillos (D).
Reestablezca la alimentación que va a la caja eléctrica.
6. Su accesorio para iluminación (A) se DEBE montar
con uno de los símbolos de flecha hacia ARRIBA ( )
orientado hacia arriba (Fig. 6). Los símbolos de
flecha ( ) están moldeados en la superficie trasera
de la carcasa.
7. Para ajustar el ángulo de la lámpara (A), desajuste el
seguro de fricción al lado del brazo difusor. Para ajustar
el ángulo de la lámpara (A), desajuste la abrazadera de
cocodrilo al lado del brazo difusor. Ajuste el brazo
difusor al ángulo deseado y apriete en su lugar (Fig. 7).
Para ajustar el difusor en un eje horizontal, desajuste la
lengüeta de ajuste en la base del brazo difusor y gire el
difusor como sea necesario. Reajuste la lengüeta de
ajuste cuando alcance el ángulo deseado.
A
C
5
UP
UP
6
7
A
A
A
A
1
DD
D
A
INSTRUCCIONES DE FUNCIONAMIENTO
Su farol para interiores y exteriores está controlado por un fotosensor de luz anochecer-amanecer
(E). Por ello, para que dicho farol funcione adecuadamente, el interruptor eléctrico que alimenta el
farol debe estar ENCENDIDO todo el tiempo.
Aditamentos utilizados
Tapa del
sensor
DD x 1
1. Si su luz de seguridad cambia de ENCENDIDO a
APAGADO, el sensor anochecer-amanecer (D) puede
estar activándose debido a la luz reflejada de una
superficie cercana. Coloque firmemente la cubierta del
sensor (DD) sobre el sensor anochecer-amanecer (Fig.
12). Esto evitará que luces ajenas "apaguen" el sensor
anochecer-amanecer (D).
16

Lowes.com
A
C
1
1. Para retirar el difusor (B), desatornille los tornillos del difusor (D) y jale el difusor (B) para
retirarlo (Fig. 1).
La bombilla debería durar hasta 10.000 horas de uso normal. Cuando sea necesario reemplazar la
bombilla, debe reemplazarla con una bombilla fluorescente con base GU24 autoequilibrada CFL23W de
23 W.
Antes de reemplazar las bombillas (C), corte la alimentación a la lámpara desde el interruptor de
circuito o el panel de fusibles. Deje que transcurra suficiente tiempo para que la lámpara se enfríe.
4.
Deseche la o las bombillas antiguas de acuerdo con leyes locales, estatales o federales, o vaya a
www.lamprecycle.org para obtener más información.
2. Tome la bombilla de la base de plástico y gírela en
dirección contraria a las manecillas del reloj hasta
retirarla del portalámpara (Fig. 1).
3. Instale la bombilla nueva en la misma forma en la
que retiró la bombilla antigua. Coloque el difusor (B)
nuevamente en la lámpara (A) y atorníllelo en su lugar.
Restablezca la alimentación a la lámpara (A).
INSTRUCCIONES PARA EL REEMPLAZO DE BOMBILLAS
CORRECTIVE ACTION
2
CC
D
A
INSTRUCCIONES DE FUNCIONAMIENTO
Aditamentos utilizados
Cubierta
del sensor
CC x 1
2. Para desactivar el sensor anochecer-amanecer,
necesitará instalar la tapa del sensor (D) sobre el sensor
anochecer-amanecer (CC) (Fig. 2). Esto evitará que el
sensor anochecer-amanecer (D) controle la función de
ENCENDIDO y APAGADO y le permitirá a usted controlarlo
con el interruptor de pared.
Puede limpiar la lámpara periódicamente con un paño suave y un limpiador para vidrios suave, no
abrasivo. NO use solventes ni limpiadores que contengan agentes abrasivos. Cuando limpie la
lámpara, asegúrese de cortar la alimentación eléctrica y de no rociar limpiador líquido directamente
sobre la bombilla, el portalámpara, el balastro o el cableado.
CUIDADO Y MANTENIMIENTO
La lámpara no se
enciende.
El interruptor de circuito
se dispara cuando se
enciende la luz.
1. No hay alimentación.
2. Conexión incorrecta de cables.
3. Bombillas defectuosas.
4. Interruptor de pared defectuoso.
5.
Fotosensor inactivo
1. Cables cruzados o el cable de
alimentación no está conectado
a tierra.
1. Revise el interruptor de circuito o el
interruptor de pared.
2. Compruebe los empalmes del cableado.
3. Reemplace las bombillas.
4. Reemplace el interruptor.
5.
Tape el sensor o espere hasta que sea
de noche
1. Compruebe las conexiones
del cableado.
Los problemas menores se pueden arreglar generalmente sin la ayuda de un electricista. Antes de
realizar cualquier trabajo en la lámpara, corte el suministro de electricidad en el panel del interruptor
de circuito para evitar descargas eléctricas.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE
ACCIÓN CORRECTIVA
17

Impreso en China
Utilitech y el diseño UT® y Grounded in Quality® son marcas
registradas de LF, LLC. Todos los derechos reservados.
Lowes.com
AA
BB
AA
BB
CC
DD
EE
LISTA DE PIEZAS DE REPUESTO
GARANTÍA
En caso que le falten piezas o si tiene preguntas relacionadas con la instalación, llame a nuestro
Departamento de Servicio al Cliente al 1-866-994-4148, de lunes a jueves de 8 a.m. a 6 p.m. y los
viernes de 8 a.m. a 5 p.m., hora estándar del Este.
PIEZA DESCRIPCIÓN PIEZA #
AA Empalme plástico HDW8923
BB Tornillo para metal corto HDW8923
CC Cubierta de sensor HDW8923
DD Tapa del sensor HDW8923
El fabricante garantiza que este producto de iluminación no presentará defectos de fabricación ni en
los materiales durante un período de (3) años desde la fecha de compra original. Repararemos o
reemplazaremos sin costo alguno (según nuestro criterio) la unidad en el color y el estilo original, si
están disponibles, o en un estilo y color similares, si el original ha sido discontinuado. El fabricante
garantiza la lámpara por 3 años, siempre y cuando dicha lámpara no se utilice en una aplicación
comercial en la que esté encendida 24 horas al día, sino que se utilice en un entorno residencial
durante 3 - 5 horas al día. Las unidades defectuosas se deben empaquetar correctamente y devolver
al fabricante con una carta explicativa y el recibo de compra original con la fecha de compra. Llame al
1-866-994-4148 para obtener un número de autorización de devolución y una dirección donde enviar
el producto defectuoso. Nota: No se aceptarán envíos contra reembolso (COD, por sus siglas en
inglés). Bajo cualquier circunstancia, la responsabilidad del fabricante se limita al reemplazo del
producto de iluminación defectuoso. El fabricante no será responsable de ninguna otra pérdida, daño
o lesiones causadas por el producto. Esta limitación de la responsabilidad del fabricante incluye
cualquier pérdida, daño o lesiones a la (I) persona o a la propiedad o; (II) que sea de naturaleza
accidental o resultante; (III) que se base en teorías de la garantía, contrato, negligencia,
responsabilidad estricta, agravio o de otro tipo; o (IV) que se relacione de manera directa o indirecta
con la venta, uso o reparación del producto. Esta garantía le otorga derechos específicos, pero es
posible que acceda a otros derechos dependiendo de su estado de residencia.
18
