Vaillant VRT 340f User manual

VRT 340f
INT

VRT 340f 2
DE Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
GB Operating . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . .13
FR Notice d’utilisation . . . . . . . . . . . . . . . . . . .16
Notice de montage . . . . . . . . . . . . . . . . . . .19
ES Instrucciones de Uso . . . . . . . . . . . . . . . . .22
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . .25
IT Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Installazione . . . . . . . . . . . . . . . . . . . . . . . . .31
NL Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . .37
DK Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
PL Obsługa . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Montaż . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
HU Kezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
CZ Návod k obsluze . . . . . . . . . . . . . . . . . . . . .58
Návod k montáži . . . . . . . . . . . . . . . . . . . . .61
RO Exploatare . . . . . . . . . . . . . . . . . . . . . . . . . .64
Instalare . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
HR Rukovanje . . . . . . . . . . . . . . . . . . . . . . . . . .70
Montaža . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
SK Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79
TR Kullanma kılavuzu . . . . . . . . . . . . . . . . . . . .82
Montaj kılavuzu . . . . . . . . . . . . . . . . . . . . . .85

VRT 340f
3
VRC-VCC
OK
+
_PC
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
+
61
2
3
4
5
7

Kezelés
Abban a helyiségben, ahol a szobahőmérséklet-
szabályozó található, mindig tartsa nyitva az
összes fűtőtest szelepét.
Kezelőelemek
Üzemmódkapcsoló
OK Érték elfogadása, továbblapozás
+Érték növelése
- Érték csökkentése
Nappali hőmérséklet beállítása/választása
Csökkentett hőmérséklet beállítása/választása
PFűtésidők programozása
Pontos idő és hét napjának beállítása
CVissza lépés / érték törlése
Csatorna választás (fűtés/melegvízelőállítás)
Kijelző
Sávkijelzés = fűtés
Sávkijelzés = melegvízelőállítás
1Aktuális időpont
2Szimbólumok
A szobahőmérsékletet és a melegvízkészítést
a megadott program szabályozza.
Szobahőmérséklet folyamatos szabályozása a
csökkentett hőmérsékletnek megfelelően,
melegvízkészítés az időprogram szerint.
Szobahőmérséklet folyamatos szabályozása a
nappali hőmérsékletnek megfelelően, meleg-
VRT 340f
52
HU

VRT 340f 53
vízkészítés az időprogram szerint.
Party-funkció: a következő csökkentési időig a
szobahőmérsékletet a rend-szer a nappali
hőmérsékletnek megfelelően szabályozza, a
melegvízkészítés engedélyezve van.
Szabadság-program: szabadsága idején a
rendszer a szobahőmérsékletet a beállított
hőmérsékletnek megfelelően szabályozza, a
melegvízkészítés le van tiltva.
Rövid idejű hőmérsékletváltozás
3Aktuális hőmérséklet
4Sávkijelzés (I= fűtési idő be kapcsolva)
5Hét napjai (1 = hétfő, 2 = kedd, ..., 7 = vasárnap)
6Aktuális nap megjelölése
7Elem (villog = elemcsere szükséges)
Figyelem ‘Ha az elem kimerúlt, a
fűtőkészülék max. előremenő hőmérséklettel
üzemel (fagyveszély állapotnak megfelelően),
így a helyiség túlfűtése lehetséges.
Készülékleírás
A VRT 340f heti fűtési programot tartalmazó
szobahőmérséklet-szabályozó fűtés és
melegvízelőállítás céljára. A szabályozó minden
csatornához 2 alapprogrammal (P1 és P2), egy
módosítható P3 tömbprogrammal és egy egyénileg
beállítható Pi programmal rendelkezik.
HU

oldal
Üzemmód kiválasztása. . . . . . . . . . . . . . . . . . . . 88
Szabadság-funkciók aktiválása . . . . . . . . . . . . . 90
Hőmérséklet módosítása rövid időre . . . . . . . . 92
Nappali hőmérséklet beállítása . . . . . . . . . . . . . 94
"Csökkentett hőmérséklet" beállítása . . . . . . . 94
A pontos idő és hét napjának beállítása. . . . . . 96
Program kiválasztása . . . . . . . . . . . . . . . . . . . . . 98
P3 és Pi program beállítása . . . . . . . . . . . . . . . 100
Elemcsere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Telefoni átkapcsolás . . . . . . . . . . . . . . . . . . . . . 104
VRT 340f
54
HU
Programbeállítás Gyári
Fűtésidők beállítás
P1 6:00-22:00 hétfő-péntek
P2 7:30-22:30 szombat
P3 beállítható (több napra választható) vasárnap
7:30-22:00
Pi beállítható (bármely napra egyénileg)

VRT 340f 55
Szerelés
A szabályozó és a rádióvevő telepítése
A készüléket csak szakember nyithatja ki és szerel-
heti fel a 106 - 109 oldalak ábrái szerint. Ennek
során be kell tartani az érvényes biztonsági
előírásokat.
A feszültség alatt álló csatlakozó érintése
életveszélyes. A készüléken végzett
munka előtt kapcsoljuk le az áramellátást,
és zárjuk az újrabekapcsolástól
lehetőségét.
Az ezen útmutató figyelmen kívül hagyása, de
különösen a hibás kábelezés vagy mechanikai
sérülés miatt fellépő károkért felelősséget nem
vállalunk.
Kétpontos vagy folyamatos szabályozás
(107. oldal)
A kétpontos szabályozás (gyári beállítás)
akkor hasznos, ha a fűtőberendezés telje-
sítménye lényegesen a számított hőigény
felett van (pl. a nagyobb melegvíz-menny-
iség érdekében).
A folyamatos szabályozás akkor ajánlott,
ha a fűtőteljesítmény megfelel a számított
hőigénynek.
HU

A rádióvevő üzemeltetése
A rádióvevő működését három LED jelzi.
OK LED világít - üzem rendben
LED nem vílágít - üzemzavar
LED nem világít - automatikus üzem
LED villog - kézi üzem
LED röviden felvillan -
rádiótávirat vétele
Üzemzavar esetén a gombbal automatikus
üzemről kézi üzemmódra lehet váltani.
Kézi üzemmódban a melegvízkészítés engedély-
ezett, az előremenő víz előírt hőmérséklete pedig
50° C. A kézi üzemmód a legközelebbi rádiójel
vételéig megmarad.
Telefontávkapcsoló bekötése
A telefontávkapcsoló kimenetét a szabályozó TEL
sorkapocs pontjára kell bekötni (lásd az ábrát a
109. oldalon).
A feszültség alatt álló csatlakozó érintése
életveszélyes! A telefontávkapcsoló
bekötése estén a szabályozót a falra
kell szerelni.
Kérjük, a telefontávkapcsoló szerelési útmutatóját
is vegye figyelembe.
VRT 340f
56
HU

VRT 340f 57
Műszaki adatok HU
Készülék típusa VRT 340f
Adóegység Vevőegység
Űzemi feszültség 2x1,5 V max. 30 V
(AAA)
Áramfelvétel < 40 µA<20mA
Menettartealék (óra) 0,5 h
Elem élettartama (év) ca. 1,5
Nappali hőmérséklet tartománya 5 ... 30°C
Csökkentett hőmérséklet tartománya 5 ... 20°C
Arányos sági tartomány (Z) 1 K
Lineáris tartomány (A) 2 K
Kapcsolási különbség max. 2 m
3x0,75 mm2
Védettség jellege IP 30 IP 40
Védettségi osztály II II
Működési hőmérséklet + 5 ... + 50 °C
Tárolási hőmérséklet - 20 ... + 65 °C
Méretek (mm) 111x81x33 148x85x30
Telefonérintkcezó TEL 230 V~
Adó teljesítménye 0,5 mW
Átviteli frekvencia 868 MHZ
Hatótávolság: Szabad területen > 100 m
Épületen belül ca. 25 m

VRT 340f
88
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
01218246
20
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
618 246 12
°C
15

VRT 340f 89

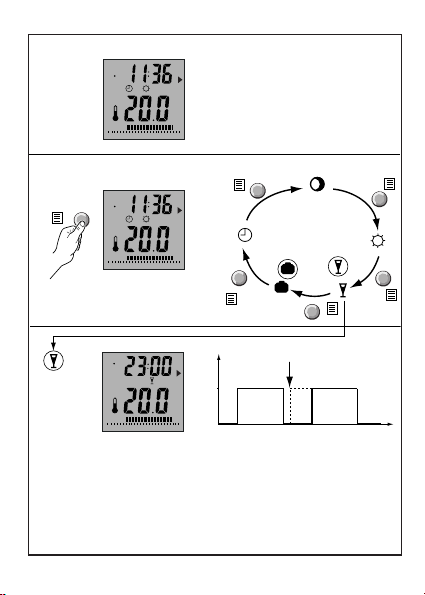

DE Betriebsart wählen
GB Choose the operating mode
FR Choix du mode de fonctionnement
ES Selección del Modo de Funcionamiento
IT Impostazione del il modo operativo
NL Bedrijfsfunctie kiezen
DK Valg af driftsart
PL Wybór trybu pracy
HU Üzemmód kiválasztása
CZ Volba druhu provozu
RO Selectarea regimului de funcţionare
HR Odabrati način rada
SK Voľba prevádzkového režimu
TR İşletme türü seçimi

VRT 340f
90
°C°C
OK
+
_
OK +
_
°C
OK
+°C
+
4x
1
2
3

VRT 340f 91

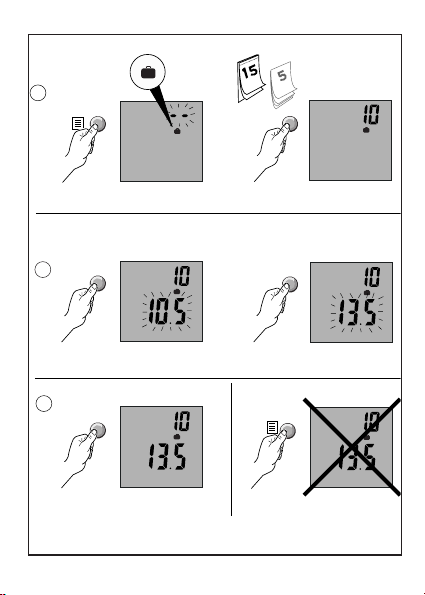

DE Urlaubsfunktion aktivieren
GB Activate the holiday program
FR Activer la fonction congés
ES Activación del Programa de Vacaciones
IT Impostazione programma vacanze
NL Vakantieprogramma activeren
DK Aktivering af feriedrift
PL Aktywacja funkcji urlopowej
HU Szabadság-funkciók aktiválása
CZ Aktivace funkce "dovolená"
RO Activarea funcţiei concediu
HR Aktivirati funkciju godišnjeg odmora
SK Aktivácia dovolenkovej funkcie
TR Tatil fonksiyonunu çalıştırma

VRT 340f
92
-
+
_
+
_
OK
_
°C
°C
°C
012186
20
22
18
20
°C
15 0121806
°C
012186
15 0121806
°C

1
2a
3
2b
_
°C

VRT 340f 93

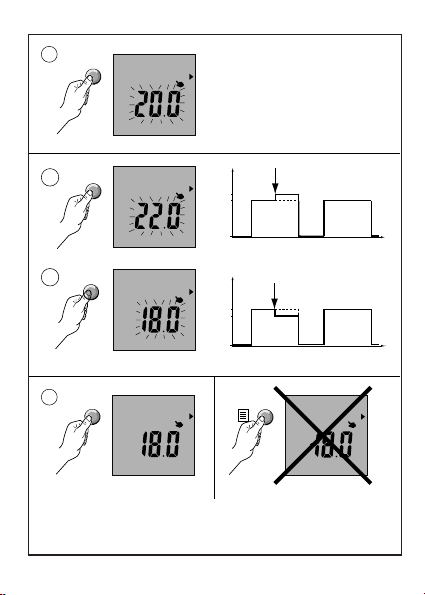

DE Temperatur kurzfristig verstellen
GB Temporary change of temperature setting
FR Brève modification de la température
ES Cambio de la temperatura a corto plazo
IT Modifica temporanea temp. ambiente
NL Kamertemperatuur kortstondig wijzigen
DK Midlertidig ændring af temperatur
PL Krótkotrwałe przestawienie temperatury
HU Hőmérséklet módosítása rövid időre
CZ Krátkodobá změna teploty
RO Scurtă modificare a temperaturii
HR Kratkotrajno promijeniti temperaturu
SK Krátkodobé prestavenie teploty
TR Kısa süre için sıcaklık değiştirilmesi

VRT 340f
94
+
OK
°C
+
OK
°C
°C°C
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
°C°C
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6

VRT 340f 95
DE Tag-/Absenktemperatur einstellen
GB Adjust the day / night temperature
FR Réglage température jour / d’abaissement
ES Selección de Temperatura Diurna / Selección
de Temperatura Nocturna o de Descenso
IT Impostazione della temperatura diurna /
di abassamento
NL Dagtemperatuur /
Verlagingstemperatuur instellen
DK Indstilling af dagtemperatur / nattemperatur
PL Ustawienie temperatury dziennej / obniżonej
HU Nappali hőmérséklet beállítása
Csökkentett hőmérséklet beállítása
CZ Nastavení denní / snížené teploty
RO Reglarea temperaturii de zi / de noapte
HR Podesiti dnevnu / sniženu temperaturu
SK Nastavenie dennej / zníženej teploty
TR Gündüz konumu / Gece konumu sıcaklığının
ayarlanması

VRT 340f
96
+
OK
+
OK
+
+
OK
+
+
1
2
3
4
5
6
7
1
2
3
4
5
6
7
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4

VRT 340f 97
DE Uhrzeit und Wochentag einstellen
GB Set the date and time
FR Réglage heure et jour
ES Ajuste de la hora y del día de la semana
IT Impostazione ora e giorno della settimana
NL Tijd en dag van de week instellen
DK Indstilling af klokkeslæt og ugedag
PL Ustawienie godziny i dnia tygodnia
HU A pontos idő és hét napjának beállítása
CZ Nastavení denního času a dne v týdnu
RO Reglarea orei şi a zilei săptămânii
HR Podesiti vrijeme i dan u tjednu
SK Nastavenie dňa v týždni a času
TR Aktüel saat ve günün ayarlanması

VRT 340f
98
P
OK
+
+
++
+
OK OK OK
OK OK OK
C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
°C
0 2 4 8 10 12 14 16 18 20 22 24
1
2
3
4
5
6
7
6
