Vertiv Liebert GXT5 User manual

LIEBERT® GXT5™ UPS
208‑V3,000VA
Quick Installation Guide
SL-70377_REV1_9-19 1
I M P O R TAN T: Before installing,
connecting to supply or operating
your Liebert GXT5 UPS, please
review the Safety and Regulatory
Statements sheet. For detailed
installation, operating, maintenance
and troubleshooting information
refer to the GXT5 User Guide for
your model available at
www.Vertiv.com.
INSTALLATION
1. Inspecting the UPS
Inspect the UPS for any signs of
obvious damage. If damage is
visible, do not proceed and call
our warranty support line for
assistance at 1-800-222-5877
menu option 3, or email at
[e-mail].
2. Choosing a location
Install the UPS in a
temperature-controlled
environment that is free of
corrosive and conductive
contaminants. Avoid locations
near heat or water sources and
exposed to direct sunlight.
For proper ventilation, leave
four inches clearance on all
sides of the UPS.
The input outlet should be
nearby and easily accessible.
3. Installing the UPS
The UPS and optional External
Battery Cabinets may be
installed in either a tower or rack
conguration. For tower
installation, assemble and attach
the tower support stands. For
rack installation, attach the
brackets to the UPS, install the
rail kit in the rack if needed, and
install the UPS in the rack.
NOTE: This UPS is not for use in a
computer room as dened in the
standard for the protection of
electronic computer/data
processing equipment of ANSI/
NFPA 75.
MODEL DESIGN CONFIGURATIONS
GXT5‑3KL620RT2UXL
GXT5‑3KL630RT2UXL
1 4
13 11
12 10
GXT5 UPS
#Description #Description
1Liebert® IntelliSlot™ port 8Output cable, L6-15R
2Ventilation hole 9Input circuit breaker
3External-battery connector 10 Terminal-block connectors
4Input-power cable: L6-20P for
3KL620, L6-30P for 3KL630 11 RS-232 port
5Output circuit breaker 12 RS-485 port
6Output cable: L6-20R for
3KL620, L6-30R for 3KL630 13 USB port
7Output circuit breaker
2 3 5 7
9
1 5
13 11
12 10
23
9
4
6 8
6 8
7
6 8
6 8

LIEBERT® GXT5™ UPS 208-V 3,000 VA
Quick Installation Guide
2 SL-70377_REV1_9-19
CONNECTIONS
4. Connecting External
Battery Cabinet
(Optional)
External battery cabinets (EBC)
provide longer battery run-time
for connected devices. Refer to
GXT5 User Guide, to select the
appropriate model and quantity
for your GXT5 model and
applications.
• Verify that the EBC breaker
is in the “O” position.
• Connect one end of the
supplied EBC cable to the
UPS and one end to the
battery cabinet. If connecting
more than one external
battery, connect one end of
the external battery cable to
the second connector on the
battery cabinet, then
connect the other end to the
next battery cabinet.
5. Connecting the UPS
to Receptacle
The UPS is cord and plug
connected using an L6-20P or
L6-30P input plug depending
on your model. Perform all
wiring in accordance to all
local and national electrical
codes.
The UPS is equipped with output
receptacles. Connect the
equipment to be protected to the
output receptacles.
NOTE: Allow the batteries to
charge at-least 8 hours before rst
start-up to ensure adequate
back-up time. The batteries charge
when the UPS is connected to AC
input regardles of the o/on status
of the UPS.
POWERING THE UPS
NOTE: Do not start the UPS until
after the installation has been
nished, the system is
commissioned by an authorized
engineer, and the external input
circuit breakers have been closed.
1. Make sure the breaker
supplying power to the UPS is
closed, and close the input
breaker on the rear of the UPS.

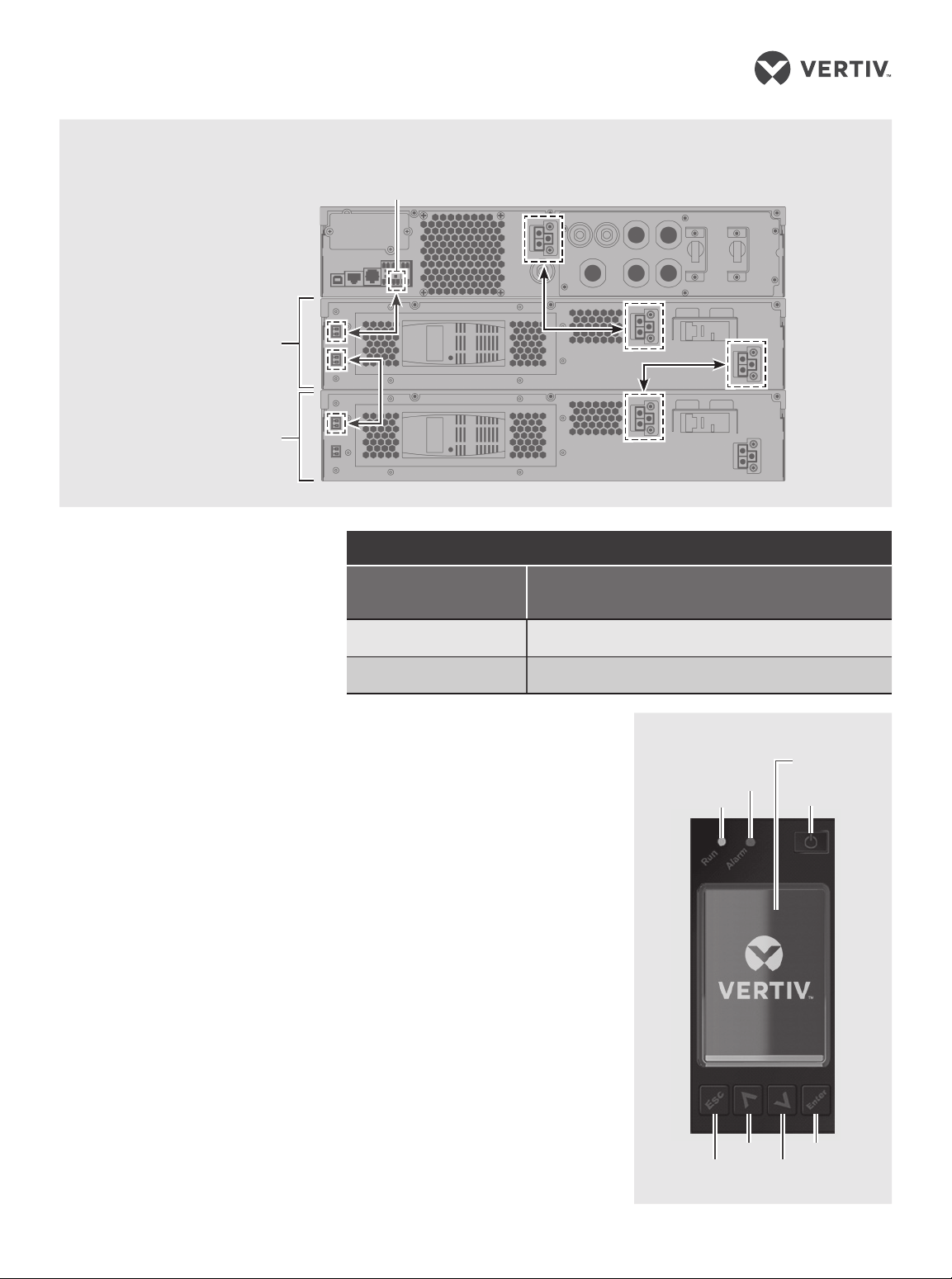

EBC terminal
GXT5TM UPS to External Battery Cabinet Connections
GXT5‑3KL630RT2UXL
Shown
Single/First EBC
Second EBC
WIRING
Model Recommended external over-current protection
(Maximum)
GX5-3KL620RT2UXL 20 A
GX5-3KL630RT2UXL 30 A
Display
screen
Power
Operation and Display Panel
Run
Alarm
Enter
Down
Up
Escape
EBC‑detection
dry‑contact port

LIEBERT® GXT5™ UPS 208-V 3,000 VA
Quick Installation Guide
SL-70377_REV1_9-19 3
2. If necessary, use the LCD
display or a connected
computer to make any required
settings. (Refer to the User
Guide for conguration set up.)
3. Close all output breakers on
the rear of the UPS (or in an
external panel board, if used).
4. If external battery cabinets are
included, close the breakers on
the rear of each cabinet.
5. Power-on the UPS using the
Operation and Display Panel
(see the illustration on the
previous page) by pressing and
holding the power button until
the conrmation dialog
appears. Use the Up/Down
arrows to select “YES”, then
press Enter.
NOTE: During operation, the UPS
may sound an alarm as the output
receptacles are powered. You may
press the Esc button for 2 seconds
to silence the audible alarm.

To contact Vertiv Technical Support: visit www.Vertiv.com
© 2019 Vertiv Group Corp. All rights reserved. Vertiv and the Vertiv logo are trademarks or registered trademarks of Vertiv Group Corp. All other names and logos referred to are
trade names, trademarks or registered trademarks of their respective owners. While every precaution has been taken to ensure accuracy and completeness herein, Vertiv Group
Corp. assumes no responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions. Specications are subject to change
without notice.
4 SL-70377_REV1_9-19

UPS LIEBERT® GXT5™
DE 208 V 3000 VA
Guía de instalación rápida
SL-70377_REV1_9-19 5
IMPORTANTE: Antes de instalar,
conectar la alimentación u operar la
UPS Liebert GXT5, consulte la hoja
de Declaraciones regulatorias y de
seguridad. Para obtener información
detallada sobre instalación, operación,
mantenimiento y solución de problemas,
consulte la Guía del usuario de GXT5
correspondiente a su modelo,
disponible en www.Vertiv.com.
INSTALACIÓN
1. Inspección de la UPS
Inspeccione la UPS para detectar
signos de daños evidentes. Si
hay daños visibles, no continúe
y llame a nuestra línea de soporte
de garantía al 1-800-222-5877
(opción de menú 3) o envíe
un correo electrónico a
[e-mail]
para obtener ayuda.
2. Elección de la ubicación
Instale la UPS en un entorno de
temperatura controlada que no
tenga contaminantes corrosivos
ni conductivos. Evite los lugares
cercanos a fuentes de calor
o agua y la exposición a la luz
solar directa. Para una ventilación
adecuada, deje un espacio libre
de aproximadamente diez
centímetros a cada lado de
la UPS.
La toma de entrada debe estar
en un lugar cercano y de fácil
acceso.
3. Instalación de la UPS
La UPS y los gabinetes de
batería externos opcionales
pueden instalarse en una
conguración de torre o bastidor.
Para la instalación en torre,
monte y je los pies de soporte
de la torre. Para la instalación en
bastidor, je los soportes en la
UPS, instale el kit de carriles en
el bastidor (si es necesario)
e instale la UPS en el bastidor.
CONFIGURACIONES DE DISEÑO DEL MODELO
GXT5‑3KL620RT2UXL
GXT5‑3KL630RT2UXL
1 4
13 11
12 10
UPS GXT5
# Descripción # Descripción
1Puerto Liebert® IntelliSlot™ 8Cable de salida, L6-15R
2Oricio de ventilación 9Disyuntor de entrada
3Conector de la batería externo 10 Conectores del bloque
de terminales
4
Cable de alimentación de
entrada: L6-20P para 3KL620,
L6-30P para 3KL630
11 Puerto RS-232
5Disyuntor de salida 12 Puerto RS-485
6Cable de salida: L6-20R para
3KL620, L6-30R para 3KL630 13 Puerto USB
7Disyuntor de salida
2 3 5 7
9
1 5
13 11
12 10
23
9
4
6 8
6 8
7
6 8
6 8

UPS LIEBERT® GXT5™ DE 208 V 3000 VA
Guía de instalación rápida
6SL-70377_REV1_9-19
NOTA: Esta UPS no está pensada
para utilizarse en una sala de
computadoras, según la denición
de la norma para la protección de
computadoras electrónicas/equipos
de procesamiento de datos de
ANSI/NFPA 75.
CONEXIONES
4. Conexión del gabinete
de batería externo
(opcional)
Los gabinetes de batería
externos (EBC) permiten un
tiempo de funcionamiento más
prolongado de los dispositivos
conectados. Consulte la Guía
del usuario de GXT5 para
seleccionar la cantidad y el
modelo adecuados para sus
aplicaciones y su modelo GXT5.
• Compruebe que el disyuntor
del EBC esté en la posición
“O” (Apagado).
• Conecte un extremo del cable
del EBC proporcionado a la UPS
y el otro al gabinete de batería.
Si conecta más de una batería
externa, conecte un extremo del
cable de la batería externa al
segundo conector del gabinete
de batería y, a continuación,
conecte el otro extremo al
siguiente gabinete de batería.
5. Conexión de la UPS
al receptáculo
La UPS se conecta mediante
cable y enchufe con el enchufe
de entrada L6-20P o L6-30P
según el modelo. Realice todo
el cableado de acuerdo con los
códigos eléctricos nacionales
y locales.
La UPS está equipada con
receptáculos de salida. Conecte
el equipo que desea proteger
en los receptáculos de salida.
NOTA: Deje cargar las baterías al
menos 8 horas antes del primer uso
para garantizar un tiempo de reserva
adecuado. Las baterías se cargan
cuando la UPS está conectada a una
entrada de CA, sin importar si la UPS
está encendida o apagada.
ENCENDIDO DE LA UPS
NOTA: No encienda la UPS antes de
que la instalación haya nalizado, un
ingeniero autorizado comisione el
Terminal de EBC

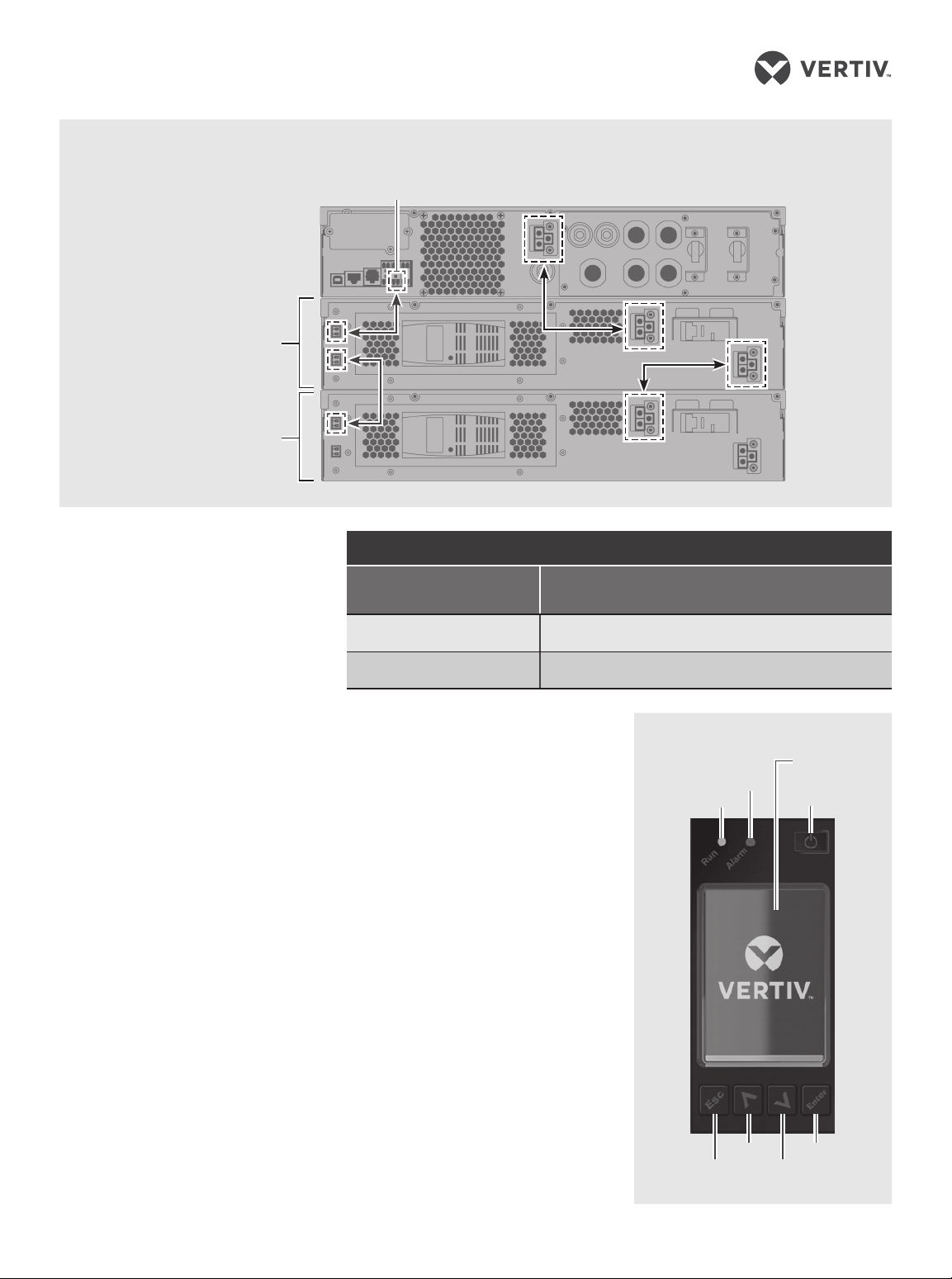

Conexiones de la UPS GXT5TM al gabinete de batería externo
Se muestra el modelo
GXT5‑3KL630RT2UXL
EBC individual/principal
EBC secundario
CABLEADO
Modelo Protección contra sobrecorriente externa recomendada
(máxima)
GX5-3KL620RT2UXL 20 A
GX5-3KL630RT2UXL 30 A
Pantalla
Alimentación
Panel de operación y visualización
Funcionamiento
Alarma
Intro
Abajo
Arriba
Escape
Puerto de contacto seco
de detección de EBC

UPS LIEBERT® GXT5™ DE 208 V 3000 VA
Guía de instalación rápida
SL-70377_REV1_9-19 7
sistema y los disyuntores de la
entrada externa estén cerrados.
1. Asegúrese de que el disyuntor
que suministra alimentación a
la UPS esté cerrado y cierre el
disyuntor en la parte posterior
de la UPS.
2. Si es necesario, use la pantalla
LCD o una computadora
conectada para realizar los
ajustes necesarios. (Para ver
los ajustes de conguración,
consulte la Guía del usuario).
3. Cierre todos los disyuntores de
salida en la parte posterior de
la UPS (o en un tablero de
paneles externo, si se utiliza).
4. Si se incluyen gabinetes de
batería externos, cierre los
disyuntores en la parte
posterior de cada gabinete.
5. Para encender la UPS con el
Panel de operación y visualización
(consulte la ilustración en la
página anterior), mantenga
presionado el botón de encendido
hasta que aparezca el diálogo de
conrmación. Use las echas
hacia arriba y hacia abajo para
seleccionar “YES” (Sí) y,
a continuación, presione
“Enter” (Intro).
NOTA: Durante la operación, es
posible que la UPS emita una
alarma acústica cuando se
suministra alimentación a los
receptáculos de salida. Puede
presionar el botón Esc durante
2 segundos para silenciar
esta alarma.

Para ponerse en contacto con el servicio de asistencia técnica de Vertiv, visite www.Vertiv.com.
© 2019 Vertiv Group Corp. Todos los derechos reservados. Vertiv y el logotipo de Vertiv son marcas comerciales o marcas registradas de Vertiv Group Corp. Todos los demás
nombres o logotipos mencionados son marcas comerciales o registradas de sus respectivos propietarios. Si bien se han tomado todas las precauciones para garantizar la
precisión e integridad de este documento, Vertiv Group Corp. no asume ningún tipo de responsabilidad, y no será legalmente responsable, por daños derivados del uso de esta
información, o por cualquier error u omisión cometidos. Las especicaciones están sujetas a cambios sin previo aviso.
8SL-70377_REV1_9-19

SYSTÈME D’ALIMENTATION SANS
COUPURE LIEBERTMD GXT5MC 208 V
3 000 VA
Guide d’installation rapide
SL-70377_REV1_9-19 9
IMPORTANT: avant d’installer
votre ASC Liebert GXT5, de la
raccorder à l’alimentation ou de
l’utiliser, veuillez consulter le Guide
de sécurité et conformité. Pour
obtenir des informations détaillées
sur l’installation, l’utilisation, la
maintenance et le dépannage,
reportez-vous au Guide d’utilisation
du GXT5 correspondant à votre
modèle, disponible sur le site
www.Vertiv.com.
INSTALLATION
1. Inspection de l’ASC
Vériez que le système
d’alimentation sans coupure n’est
pas endommagé. Si des dommages
sont visibles, ne procédez pas à
l’installation et contactez notre
service d’assistance téléphonique au
1-800-222-5877, option de menu 3,
ou envoyez un courriel à l’adresse
[e-mail].
2. Choix de l’emplacement
Installez l’ASC dans un
environnement dont la
température est contrôlée et
qui ne présente aucun élément
corrosif ou conducteur. Évitez
les emplacements à proximité
d’une source de chaleur ou
d’eau et directement exposés
au soleil. Laissez un espace
d’environ 10 cm autour de l’ASC
pour garantir une aération
correcte.
La prise d’entrée doit être
proche et facilement accessible.
3. Installation de l’ASC
L’ASC et les armoires de
batteries externes en option
peuvent être installées en tour
ou dans un rack. Pour une
installation en tour, assemblez et
xez les supports de tour. Pour
une installation dans un rack,
xez les supports de montage
sur l’ASC, installez le kit de rails
dans le rack si nécessaire et
installez l’ASC dans le rack.
CONFIGURATIONS DES MODÈLES
GXT5‑3KL620RT2UXL
GXT5‑3KL630RT2UXL
1 4
13 11
12 10
ASC GXT5
Nº Description Nº Description
1Voie LiebertMD IntelliSlotMC 8Câble de sortie, L6-15R
2Orice de ventilation 9Disjoncteur d’entrée
3Connecteur de batterie externe 10 Connecteur pour bloc
de raccordement
4
Câble d’alimentation d’entrée :
L6-20P pour 3KL620, L6-30P
pour 3KL630 11 Voie RS-232
5Disjoncteur de sortie 12 Voie RS-485
6Câble de sortie : L6-20R pour
3KL620, L6-30R pour 3KL630 13 Voie USB
7Disjoncteur de sortie
2 3 5 7
9
1 5
13 11
12 10
23
9
4
6 8
6 8
7
6 8
6 8

SYSTÈME D’ALIMENTATION SANS COUPURE LIEBERTMD GXT5MC 208 V 3 000 VA
Guide d’installation rapide
10 SL-70377_REV1_9-19
NOTA: cette ACS n’est pas destinée à
être utilisée dans une salle informatique,
telle que dénie dans la norme ANSI/
NFPA 75 relative à la protection des
équipements informatiques/de
traitement de données électroniques.
CONNEXIONS
4. Connexion d’une armoire
de batteries externe
(en option)
Les armoires de batteries
externes (EBC) prolongent
l’autonomie sur batterie des
appareils connectés. Reportez-
vous au Guide d’utilisation du
GXT5 pour sélectionner le
modèle et la quantité appropriés
pour votre modèle de GXT5 et
vos applications.
• Vériez que le disjoncteur de
l’armoire de batteries externe
est en position « O » (Arrêt).
• Raccordez une extrémité du
câble de l’EBC fourni à l’ASC et
l’autre extrémité à l’armoire de
batteries. Si vous connectez
plus d’une armoire, raccordez
une extrémité du câble de
l’armoire de batteries externe
au second connecteur de la
première armoire, puis l’autre
extrémité à l’armoire suivante.
5. Connexion de l’ASC à la prise
L’ASC est connectée par le biais
d’une che et d’un cordon à l’aide
d’une prise d’entrée L6-20P ou
L6-30P en fonction de votre
modèle. Procédez au câblage
conformément à l’ensemble des
codes électriques locaux et
nationaux.
L’ASC est équipée de prises de
sortie. Connectez-y l’équipement
à protéger.
NOTA: laissez les batteries se
recharger au moins 8 heures avant
la première mise en route an de
garantir une autonomie suisante.
Les batteries se chargent lorsque
l’ASC est connectée à une entrée
c.a., qu’elle soit allumée ou éteinte.
MISE SOUS TENSION DE L’ASC
NOTA: ne démarrez pas l’ASC tant
que l’installation n’est pas terminée,
que le système n’a pas été mis en
Connecteur de l’armoire de batteries externe
Connexions entre l’ASC GXT5MC et l’armoire de batteries externe
GXT5‑3KL630RT2UXL
illustré
Première armoire
de batteries externe
(ou armoire unique)
Deuxième armoire
de batteries externe
CÂBLAGE
Modèle
Protection externe recommandée
contre les surintensités
(maximum)
GX5-3KL620RT2UXL 20 A
GX5-3KL630RT2UXL 30 A
Écran
d’aichage
Alimentation
Panneau de fonctionnement
et d’aichage
Fonctionnement
Alarme
Entrée
Bas
Haut
Échap
Voie à contact sec de
détection des armoires de
batteries externes

SYSTÈME D’ALIMENTATION SANS COUPURE LIEBERTMD GXT5MC 208 V 3 000 VA
Guide d’installation rapide
SL-70377_REV1_9-19 11
service par un technicien agréé et
que les disjoncteurs d’entrée
externes ne sont pas fermés.
1. Assurez-vous que le disjoncteur
alimentant l’ASC est fermé et
fermez le disjoncteur d’entrée
situé à l’arrière de l’ASC.
2. Utilisez si nécessaire l’écran
ACL ou un ordinateur connecté
pour eectuer les réglages
nécessaires. (Reportez-vous au
guide d’utilisation pour la
conguration.)
3. Fermez tous les disjoncteurs
de sortie situés à l’arrière de
l’ASC (ou dans un panneau de
distribution externe, le cas
échéant).
4. Si des armoires de batteries
externes sont connectées,
fermez les disjoncteurs situés
à l’arrière de chaque armoire.
5. Mettez l’ASC sous tension à l’aide
du panneau de fonctionnement
et d’aichage (reportez-vous à la
gure de page précédente) en
appuyant longuement sur le
bouton d’alimentation jusqu’à ce
que la boîte de dialogue de
conrmation s’aiche. Utilisez les
èches vers le haut et le bas pour
sélectionner « YES » (OUI), puis
appuyez sur « Enter » (Entrée).
NOTA: pendant le fonctionnement,
l’ASC peut déclencher une alarme
lorsque les prises de sortie sont
alimentées. Vous pouvez appuyer
sur le bouton « Esc » (Échap) pendant
2 secondes pour désactiver l’alarme
sonore.

Pour contacter l’équipe d’assistance technique de Vertiv, consultez le site www.Vertiv.com.
© 2019 Vertiv Group Corp. Tous droits réservés.Vertiv et le logo Vertiv sont des marques de commerce ou des marques déposées de Vertiv Group Corp. Tous les autres noms
et logos mentionnés sont des noms commerciaux, des marques de commerce ou des marques déposées de leurs détenteurs respectifs. Toutes les mesures nécessaires ont été
prises an de garantir l’exactitude et l’exhaustivité des informations contenues dans ce document. Vertiv Group Corp. rejette néanmoins toute responsabilité en cas de
dommages découlant de l’utilisation de ces informations ou d’erreurs/omissions quelles qu’elles soient. Les spécications sont susceptibles d’être modiées sans préavis.
12 SL-70377_REV1_9-19
