Vertiv LIEBERT PSI5 Series User manual

LIEBERT PSI5™ UPS
RACK MOUNT (RM) SERIES
Quick Installation User Guide
590-1991-665A 1
I M P O R TAN T: Before installing,
connecting to supply or operating
your Liebert PSI5TM UPS, please
review the Safety and Regulatory
Statements sheet. For detailed
installation, operating, maintenance
and troubleshooting information
refer to the PSI5TM User Guide
available at www.VertivCo.com.
INSTALLATION
Inspect the UPS for any signs of
obvious damage. If damage is
visible, do not proceed and call our
warranty support line for
assistance at 1-800-222-5877
menu option 3, or email at
[e-mail].
Install the PSI5TM UPS in a
temperature-controlled
environment that is free of
corrosive and conductive
contaminants. Avoid locations near
heat or water sources and exposed
to direct sunlight. For proper
ventilation, leave four inches
clearance on all sides of the UPS.
The input outlet should be nearby
and easily accessible.
For rack installation, attach the
brackets to the UPS, install the rail
kit in the rack if needed, and install
the UPS in the rack.
NOTE: This UPS is not for use in a
computer room as defined in the
standard for the protection of
electronic computer/data processing
equipment of ANSI/NFPA 75.
OPERATION
1. Starting up the UPS
Plug the UPS input plug into a
stable 120VAC source. The LCD
display briefly turns on and the
batteries begin charging. Press
and hold the ON/MUTE button
for two seconds until the
display flashes On. The UPS is
in Battery Self Test mode for 10
seconds. After a successful
battery self-test, the UPS is in
On Mode.
2. Shutting down the UPS
Press and hold the OFF/ENTER
button for two seconds, turning
the battery-backed-up outlets
o. Disconnect the input power.
PSI5-1000/1500RM1201U REAR PANEL
1 2 3 4 5 6 7
PSI5-1000/1500RM1201U FRONT PANEL
#Description
1SNMP IntelliSlot port
2Input circuit breaker
3AC input
4Emergency Power O (EPO) connector
5USB port
6Programmable receptacles
7Non-programmable receptacles
PSI5-1000/1500RM1201U REAR PANEL
1
2
3
4
5
6
7

To contact Vertiv Technical Support: visit www.VertivCo.com
© 2019 Vertiv Co. All rights reserved. Vertiv and the Vertiv logo are trademarks or registered trademarks of Vertiv Co. All other names and logos referred to are trade names,
trademarks or registered trademarks of their respective owners. While every precaution has been taken to ensure accuracy and completeness herein, Vertiv Co. assumes no
responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions. Specifications are subject to change without notice.
LIEBERT PSI5™ UPS RACK MOUNT (RM) SERIES
Quick Installation User Guide
2 590-1991-665A
3. Fully shutting down
the UPS
Perform the normal shutdown
sequence. Remove the front
bezel, then disconnect the
battery connector. Replace the
front bezel. The unit is now fully
shut down.
BATTERY REPLACEMENT
Before you proceed, please review
the battery safety precautions
available at https://www.vertivco.
com/ComplianceRegulatoryInfo.
You may safely replace the internal
battery pack. See the Specifications
in the User Guide online at www.
VertivCo.com for the part number
of the replacement battery for your
UPS model number.
NOTE: Replace the battery with
the same type and number
asoriginally installed.
1. Removing the front panel
Remove the front bezel by
pulling firmly until the snaps
release.
2. Disconnecting the
battery wires
Disconnect the battery
connector by squeezing the
ends and pulling apart.
3. Removing the battery box
Remove the two screws and the
metal battery cover plate. Slide
out the existing battery kit and
disconnect the battery
terminals from the connector,
disconnecting the red wire first
then the black wire.
4. Installing the new battery
Plug the removed connector
into the terminals of the new
battery, plugging the black wire
in first then the red wire. Orient
the connector and the new
battery in the same way as the
original battery, then slide them
into the UPS. Reconnect the
two halves of the battery
connector and slide the front
panel back on until it clicks.
Replace the metal plate and
secure with the two screws.
Snap the front bezel back on.
5. Testing the new battery
Press and hold the power
button for three seconds to
initiate the Battery-Self Check
mode to clear any previous
battery fault warning.
6. Disposing of
the old battery
Properly dispose of old
batteries at an appropriate
recycling center or return them
to Vertiv in the packing material
for the replacement batteries.

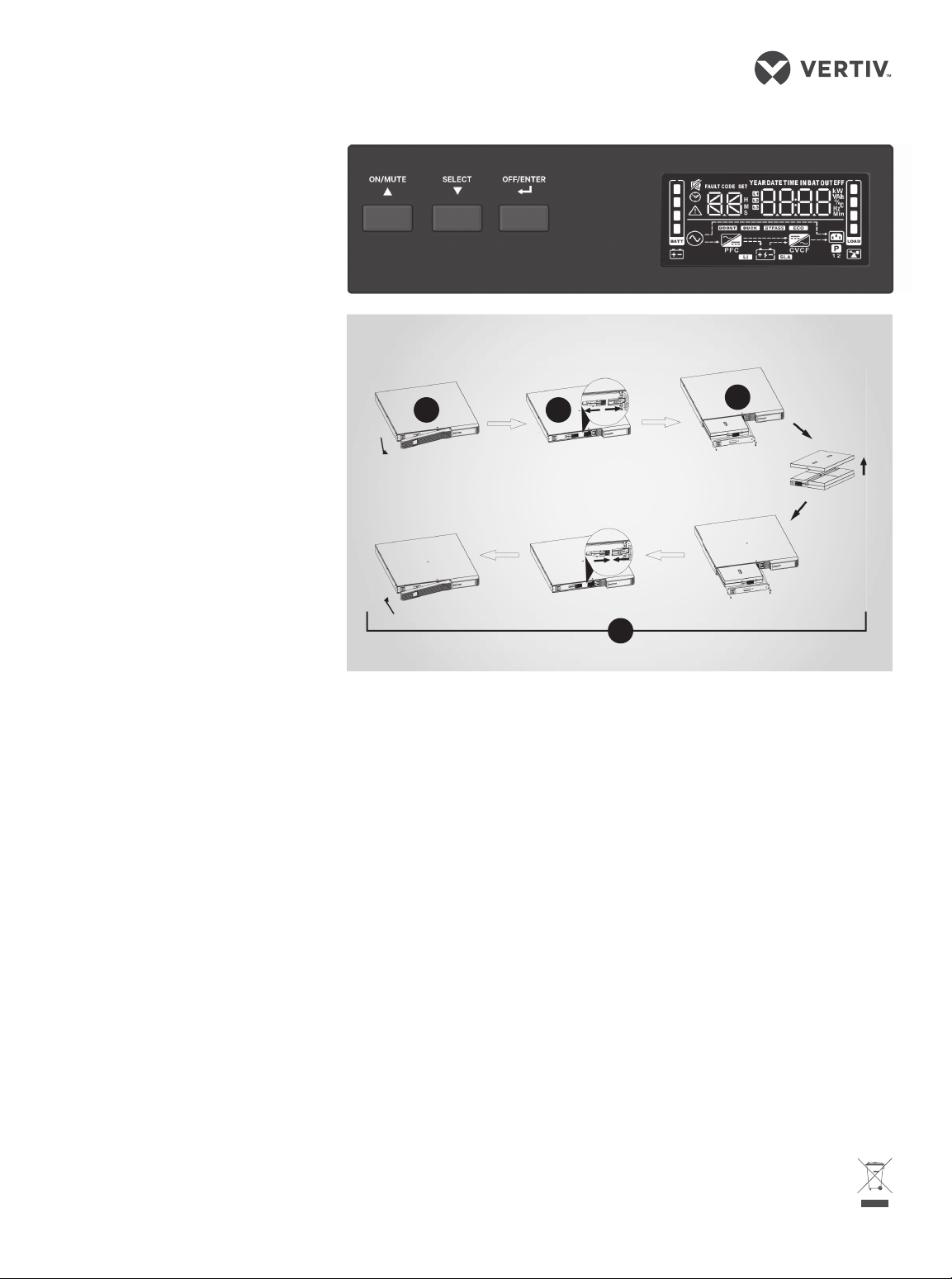

Display
Battery Replacement
123
4

SERIE DE MONTAJE EN RACK (MR)
UPS LIEBERT PSI5™
Guía de uso e instalación
590-1991-665A 3
IMPORTANTE: antes de instalar,
conectar la alimentación u operar el
UPS Liebert PSI5TM, consulte la hoja
de declaraciones regulatorias y de
seguridad. Para obtener información
detallada sobre instalación,
funcionamiento, mantenimiento
ysolución de problemas, consulte la
Guía de uso del PSI5TM, disponible en
www.VertivCo.com.
INSTALACIÓN
Inspeccione el UPS para detectar
signos de daños evidentes. Si hay
daños visibles, no continúe y llame a
nuestra línea de soporte de garantía
al 1-800-222-5877, opción de menú
3 o envíe un correo electrónico a
[e-mail].
Instale el UPS PSI5TM en un entorno
de temperatura controlada que no
contenga contaminantes
corrosivos ni conductivos. Evite los
lugares cercanos a fuentes de calor
o agua y la exposición a la luz solar
directa. Para una ventilación
adecuada, deje un espacio libre de
aproximadamente diez centímetros
a cada lado del UPS.
La toma de entrada debe estar en
un lugar cercano y de fácil acceso.
Para la instalación en rack, fije los
soportes en el UPS, instale el kit de
carriles en el rack (si es necesario)
e instale el UPS en el rack.
NOTA: este UPS no está pensado para
utilizarse en una sala de computadoras,
según la definición de la norma para la
protección de computadoras
electrónicas/equipos de procesamiento
de datos de ANSI/NFPA 75.
FUNCIONAMIENTO
1. Inicio del UPS
Enchufe el UPS a una fuente de
alimentación estable de 120 V
de CA. La pantalla LCD se
encenderá brevemente y las
baterías comenzarán a
cargarse. Presione y mantenga
presionado durante dos
segundos el botón ON/MUTE
(Encendido/silenciar), hasta
que la pantalla se encienda. El
UPS permanecerá en modo de
prueba automática de la batería
durante 10 segundos. Una vez
terminada la prueba de la
batería, el UPS quedará en
modo encendido.
PANEL POSTERIOR PSI5-1000/1500RM1201U
1 2 3 4 5 6 7
PANEL FRONTAL PSI5-1000/1500RM1201U
# Descripción
1Puerto SNMP IntelliSlot
2Disyuntor de entrada
3Entrada de CA
4Conector EPO (Apagado de emergencia)
5Puerto USB
6Receptáculos programables
7Receptáculos no programables
PANEL POSTERIOR PSI5-1000/1500RM1201U
1
2
3
4
5
6
7

Para ponerse en contacto con el servicio de asistencia técnica de Vertiv, visite www.VertivCo.com.
© 2019 Vertiv Co. Todos los derechos reservados. Vertiv y el logotipo de Vertiv son marcas comerciales o marcas registradas de Vertiv Co. Todos los demás nombres
ologotipos mencionados son marcas comerciales o registradas de sus respectivos propietarios. Si bien se han tomado todas las precauciones para garantizar la precisión
eintegridad de este documento, Vertiv Co. no asume ningún tipo de responsabilidad y no será legalmente responsable por daños derivados del uso de esta información o
porcualquier error u omisión cometidos. Las especificaciones están sujetas a cambios sin previo aviso.
SERIE DE MONTAJE EN RACK (MR) UPS LIEBERT PSI5™
Guía de uso e instalación
4 590-1991-665A
2. Apagado del UPS
Presione y mantenga presionado
durante dos segundos el botón
OFF/ENTER (Apagar/intro) para
apagar las tomas alimentadas
por batería. Desconecte la
entrada de alimentación.
3. Apagado total del UPS
Realice la secuencia normal de
apagado. Quite la cubierta biselada
frontal y luego desconecte el
conector de la batería. Vuelva a
colocar la cubierta biselada frontal.
Ahora la unidad está
completamente apagada.
REEMPLAZO DE LA
BATERÍA
Antes de continuar, lea las precauciones
sobre seguridad de la batería,
disponibles en https://www.vertivco.com/
ComplianceRegulatoryInfo.
Puede reemplazar el paquete de
baterías interno de manera segura.
Consulte las especificaciones
detalladas en la Guía de uso en línea,
disponible en www.VertivCo.com
para saber el número de pieza de la
batería de repuesto que necesita su
modelo de UPS.
NOTA: reemplace la batería por
una del mismo tipo y número que la
instalada originalmente.
1. Extracción del panel
frontal
Para quitar la cubierta biselada
frontal, tire firmemente de esta
hasta que se aflojen los
enganches.
2. Desconexión de los cables
de la batería
Apriete los extremos del
conector de la batería y tire de
ellos para desconectarlo.
3. Extracción de la caja de la
batería
Quite los dos tornillos y la
cubierta metálica de la batería.
Deslice hacia afuera el kit de
batería existente y desconecte
los terminales de la batería del
conector; primero desconecte el
cable rojo y después, el negro.
4. Instalación de la batería
nueva
Enchufe el conector que extrajo
en los terminales de la batería
nueva; primero conecte el cable
negro y después, el rojo.
Posicione el conector y la nueva
batería de la misma manera que
estaba la batería original, luego,
deslícelos dentro del UPS. Vuelva
a conectar las dos mitades del
conector de la batería y deslice el
panel frontal a su posición hasta
que haga clic. Vuelva a colocar la
placa metálica y fíjela con los dos
tornillos. Coloque la cubierta
biselada frontal nuevamente en
su posición.
5. Cómo probar la nueva
batería
Presione y mantenga
presionado el botón de
encendido durante tres
segundos para iniciar el modo
de autocomprobación de la
batería a fin de eliminar toda
advertencia previa sobre fallas
de la batería.
6. Cómo desechar la batería
usada
Deseche correctamente las
baterías usadas en un centro de
reciclaje adecuado o
devuélvalas a Vertiv con el
embalaje provisto con las
baterías de repuesto.
Pantalla
Reemplazo de la batería
123
4

ASC LIEBERT PSI5MC
SÉRIE À MONTAGE EN RACK (RM)
Guide d’installation rapide
590-1991-665A 5
IMPORTANT: avant d’installer
votre ASC Liebert PSI5MC, de la
raccorder à l’alimentation ou de
l’utiliser, veuillez consulter le Guide
de sécurité et conformité. Pour
obtenir des informations détaillées
sur l’installation, l’utilisation, la
maintenance et le dépannage,
reportez-vous au Guide d’utilisation
du PSI5MC, disponible sur le site
www.VertivCo.com.
INSTALLATION
Vérifiez que le système
d’alimentation sans coupure n’est
pas endommagé. Si des dommages
sont visibles, ne procédez pas à
l’installation et contactez notre
service d’assistance téléphonique au
1-800-222-5877, option de menu3,
ou envoyez un courriel à l’adresse
[e-mail].
Installez l’ASC PSI5MC dans un
environnement dont la température
est contrôlée et qui ne présente
aucun élément corrosif ou conducteur.
Évitez les emplacements à proximité
d’une source de chaleur ou d’eau et
directement exposés au soleil.
Laissez un espace d’environ 10cm
autour de l’ASC pour garantir une
aération correcte.
La prise d’entrée doit être proche
et facilement accessible.
Pour une installation dans un rack,
fixez les supports de montage sur
l’ASC, installez le kit de rails dans le
rack si nécessaire et installez l’ASC
dans le rack.
NOTA: cette ASC n’est pas destinée
à être utilisée dans une salle
informatique, telle que définie dans
la norme ANSI/NFPA75 relative à la
protection des équipements
informatiques/de traitement de
données électroniques.
UTILISATION
1. Démarrage de l’ASC
Raccordez la prise
d’alimentation de l’ASC à une
source 120Vc.a. stable. L’écran
ACL s’allume brièvement et la
charge des batteries débute.
Maintenez le bouton ON/MUTE
(MARCHE/SILENCE) enfoncé
pendant deux secondes jusqu’à
ce que l’écran clignote. L’ASC
exécute un test automatique
des batteries pendant
10secondes. Une fois le test
terminé avec succès, l’ASC est
en marche.
PANNEAU ARRIÈRE DE L’ASC PSI5-1000/1500RM1201U
1 2 3 4 5 6 7
PANNEAU AVANT DE L’ASC PSI5-1000/1500RM1201U
Nº Description
1Voie SNMP IntelliSlot
2Disjoncteur d’entrée
3Entrée c.a.
4Connecteur d’arrêt d’urgence (EPO)
5Voie USB
6Prises programmables
7Prises non programmables
PANNEAU ARRIÈRE DE L’ASC PSI5-1000/1500RM1201U
1
2
3
4
5
6
7

Pour contacter l’équipe d’assistance technique de Vertiv, consultez le site www.VertivCo.com.
© 2019 VertivCo. Tous droits réservés. Vertiv et le logo Vertiv sont des marques de commerce ou des marques déposées de VertivCo. Tous les autres noms et logos
mentionnés sont des noms commerciaux, des marques de commerce ou des marques déposées de leurs détenteurs respectifs. Toutes les mesures nécessaires ont été prises
afin de garantir l’exactitude et l’exhaustivité des informations contenues dans ce document. VertivCo. rejette néanmoins toute responsabilité en cas de dommages découlant
de l’utilisation de ces informations ou d’erreurs/omissions quelles qu’elles soient. Les spécifications sont susceptibles d’être modifiées sans préavis.
ASC LIEBERT PSI5MC SÉRIE À MONTAGE EN RACK (RM)
Guide d’installation rapide
6 590-1991-665A
2. Mise hors tension de l’ASC
Maintenez le bouton OFF/
ENTER (ARRÊT/ENTRÉE)
enfoncé pendant deux
secondes afin de mettre hors
tension les prises alimentées
par la batterie. Débranchez
l’alimentation d’entrée.
3. Mise hors tension totale
de l’ASC
Exécutez la séquence de mise
hors tension normale. Retirez le
capot avant et débranchez le
connecteur de batterie.
Remettez le capot avant en
place. L’unité est à présent
totalement hors tension.
REMPLACEMENT DE LA
BATTERIE
Avant de poursuivre, lisez les
consignes de sécurité relatives à la
manipulation des batteries sur le
site https://www.vertivco.com/
ComplianceRegulatoryInfo.
Vous pouvez remplacer le bloc de
batteries interne en toute sécurité.
Consultez les spécifications figurant
dans le Guide d’utilisation disponible
sur le site www.VertivCo.com pour
obtenir la référence de la batterie de
rechange adaptée à votre modèle
d’ASC.
NOTA: remplacez la batterie par
une batterie de même type et
portant la même référence que
celle d’origine.
1. Retrait du capot avant
Retirez le capot avant en le
tirant fermement jusqu’à
libération des encoches.
2. Déconnexion des fils de la
batterie
Débranchez le connecteur de
batterie en appuyant sur ses
extrémités et en les séparant.
3. Retrait du boîtier de
batterie
Retirez les deux vis et le
couvercle métallique du
compartiment de la batterie.
Sortez le kit de batteries de son
logement et débranchez les
bornes de la batterie du
connecteur, en commençant
par le fil rouge, suivi du fil noir.
4. Installation de la nouvelle
batterie
Reliez le connecteur débranché
précédemment aux bornes de la
nouvelle batterie en commençant
par le fil noir, suivi du fil rouge.
Orientez le connecteur et la
nouvelle batterie dans le même
sens que la batterie d’origine, puis
glissez l’ensemble dans l’ASC.
Reconnectez les deux parties du
connecteur de batterie et
remettez le capot avant en place
jusqu’à insertion des encoches.
Remettez le couvercle métallique
en place, ainsi que les deux vis de
fixation. Remettez le capot avant
en place.
5. Test de la nouvelle
batterie
Maintenez le bouton
d’alimentation enfoncé pendant
trois secondes afin de lancer le
mode de test automatique de la
batterie et d’eacer tout
avertissement précédent relatif
à la batterie.
6. Mise au rebut de la
batterie usagée
Apportez les batteries usagées
dans un centre de recyclage
adapté ou renvoyez-les à Vertiv
en utilisant l’emballage des
batteries neuves.
Aichage
Remplacement de la batterie
123
4

LIEBERT PSI5™ UPS RACK MOUNT (RM) SERIES
Quick Installation User Guide
590-1991-665A 7
THIS PAGE INTENTIONALLY
LEFT BLANK

To contact Vertiv Technical Support: visit www.VertivCo.com
© 2019 Vertiv Co. All rights reserved. Vertiv and the Vertiv logo are trademarks or registered trademarks of Vertiv Co. All other names and logos referred to are trade names,
trademarks or registered trademarks of their respective owners. While every precaution has been taken to ensure accuracy and completeness herein, Vertiv Co. assumes no
responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions. Specifications are subject to change without notice.
8 590-1991-665A
