VIEWEG DC 200 User manual

DE
Bedienungsanleitung
Dosiergerät DC 200
EN
Operating Instructions
Dispenser DC 200
Version 2020/03-01
© VIEWEG GmbH
VIEWEG

DE
Bedienungsanleitung DC 200
Inhaltsverzeichnis
1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Das DC 200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Allgemeines zur Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2 Gefahren für den Bediener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3 Sicherheitshinweise zur Elektrik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen . . . . . . . . . . . . . . . . . . 5
3 Über Ihr Dosiergerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Gerät anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Anschlussschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 Die unterschiedlichen Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2 Einstellung der Dosierzeit im TIMER Betrieb . . . . . . . . . . . . . . . . . . . . . 9
6 Wartung und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9 Technische Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9.1 Schaltung des Fußschalters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
10 Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
23
VIEWEG

DE
Bedienungsanleitung DC 200
1 Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für dieses Dosiergerät entschieden haben.
Um ein einwandfreies Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungs-
anleitung sorgfältig durch und bewahren Sie sie auf, um auch zukünftig nachschlagen
zu können.
Falls Sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in
dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann
wenden Sie sich bitte direkt an uns.
1.1 Das DC 200
Die DC 200 Dosiergerät Serie umfasst zwei Modelle, die sich in ihren technischen
Ausführungen nur geringfügig voneinander unterscheiden. Aus diesem Grund wird im
Folgenden nur vom DC 200 gesprochen.
Das DC 200 dient zur präzisen Steuerung von pneumatisch gesteuerten Dosier-
vorgängen, wie z.B. Dosierungen aus Kleinkartuschen mit 3 bis 55 ml Inhalt.
Mittels Druckluftregler kann der Dosierdruck auf das in einer Kartusche bendliche
Dosiermaterial genau eingestellt werden. In Verbindung mit der eingebauten
Zeitschaltuhr lassen sich präzise Materialmengen dosieren.
1.2 Bestimmungsgemäße Verwendung
Das Gerät ist für den gewerblichen Gebrauch konzipiert und konstruiert. Es dient nur
zum Dosieren von üssigen Materialien wie Klebsto, Paste, Fett, Öl, Silikon und ähnli-
chen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Wird dieses Gerät für
andere Zwecke eingesetzt, kann es zu Personen- oder Sachschäden kommen.
Der Hersteller übernimmt keine Haftung für Folgen aus nicht bestimmungsgemäßer
Verwendung.
Zu nicht bestimmungsgemäßer Verwendung zählen:
• Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der
Bedienungsanleitung empfohlen werden
• Einsatz nicht kompatibler, oder beschädigter Ersatzteile
• Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten
• Überschreiten der zugelassenen und empfohlenen Drücke
3
VIEWEG
Ihre VIEWEG GmbH

DE
Bedienungsanleitung DC 200
Bedienungsanleitung

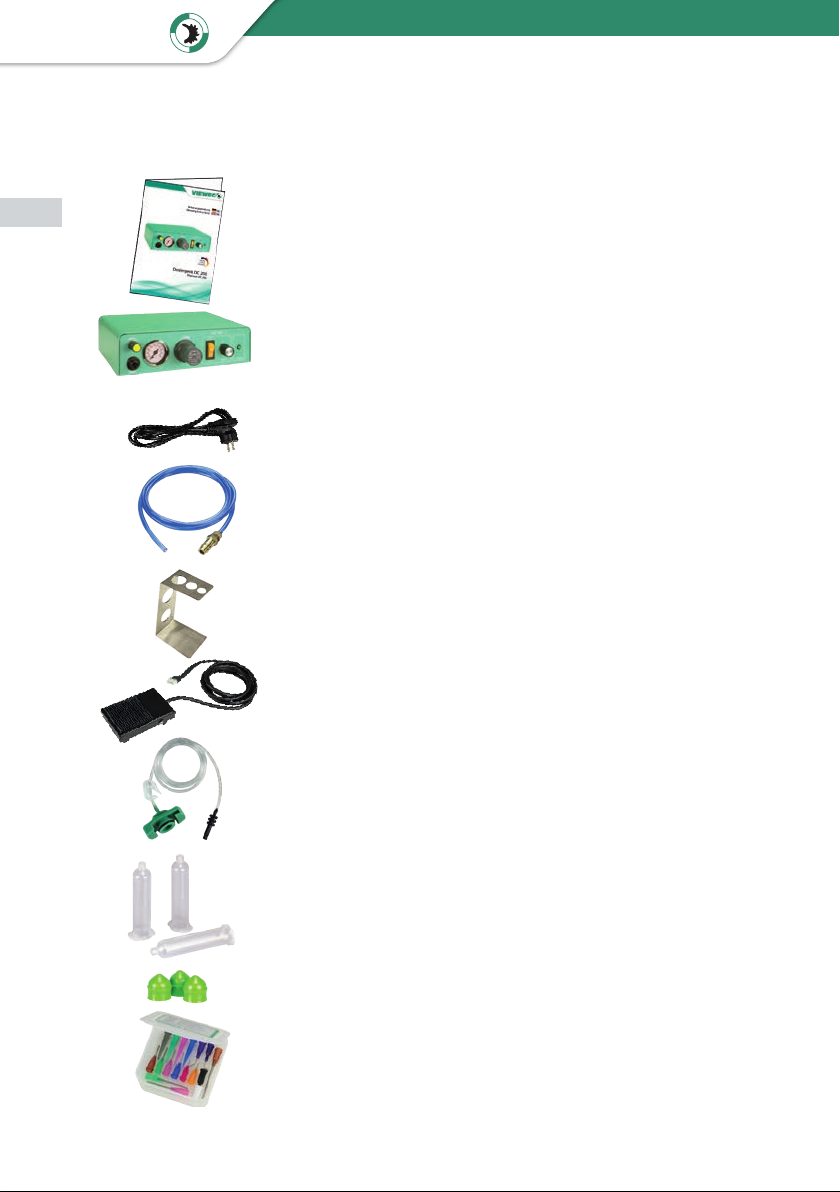

1.3 Lieferumfang
Im Lieferumfang sind folgende Teile enthalten:
DC 200 Dosiergerät
Kaltgerätekabel 230V AC
(Art.-Nr. C-0043)
Anschlussschlauch für Drucklufteingang
(Art.-Nr. C-0042)
Kartuschenhalter
(Art.-Nr. C-0041)
Fußschalter
(Art.-Nr. C-0040)
Kartuschenadapter 30 cc
(Art.-Nr. 990180)
Kartuschen 30 cc, 3 Stück
(Art.-Nr. 801004)
Stopfen 30 cc, 3 Stück
(Art.-Nr. 801009)
Dosiernadelsortiment klein
(Art.-Nr. 990062A-G)
45
VIEWEG

DE
Bedienungsanleitung DC 200
2.1 Allgemeines zur Sicherheit
2 Sicherheitshinweise
Wird dieses Gerät für andere Zwecke eingesetzt, als in
dieser Bedienungsanleitung beschrieben, kann es zu
Personen- oder Sachschäden kommen.
Setzen Sie das Gerät nur gemäß der Anleitung ein.
2.2 Gefahren für den Bediener
Vor Gebrauch die Bedienungsanleitung sorgfältig lesen.
Tragen Sie immer die geeignete Schutzkleidung und
Augenschutz.
Rauchen oder oenes Feuer sind bei der Dosierung
brennbarer Medien untersagt.
Dieses Gerät ist nur für den Gebrauch in geschlossenen
Räumen vorgesehen.
2.3 Sicherheitshinweise zur Elektrik
Innerhalb des Dosiergeräts besteht Lebensgefahr durch
Netzspannung!
Das Gerät vor dem Önen von der Netzspannung
durch Ziehen des Netzkabels trennen.
Lebensgefahr durch Stromschlag!
Das Gerät darf nur von autorisiertem
Elektro-Fachpersonal geönet werden.
Betreiben Sie das Gerät ausschließlich mit den maximal
zugelassenen Nennleistungen / Einstellungen.
2.4 Sicherheitshinweise zu Hilfs- und Betriebsstoen
Einzelheiten hinsichtlich der ordnungsgemäßen Hand-
habung und Sicherheitsvorkehrungen nden Sie im
Sicherheitsdatenblatt des verwendeten Dosier-
materials.
WARNUNG

VORSICHT

WICHTIG
WARNUNG

5
VIEWEG

1 2 3
7
13
8 109
12 11
4
5
6
DE
Bedienungsanleitung DC 200

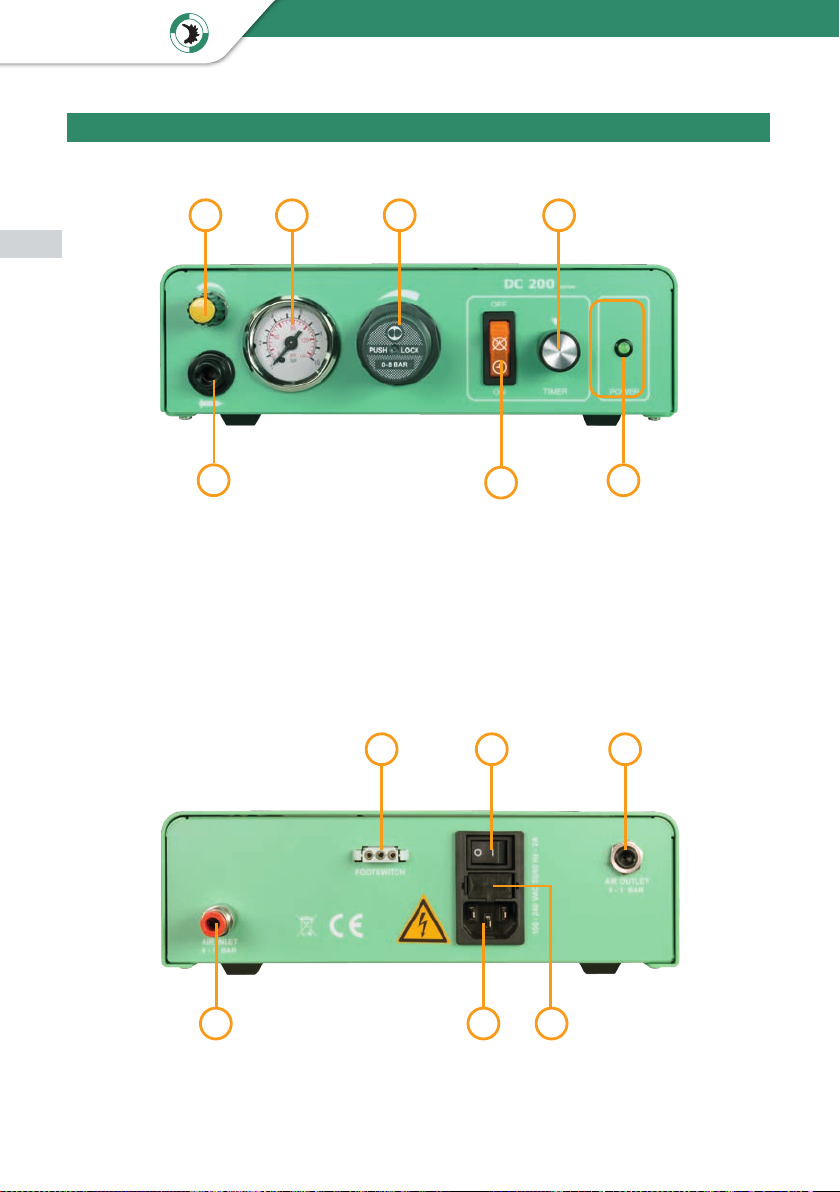

1 Vakuum-Rückhaltung
2 Manometer Druckluftausgang
3 Druckregler
4 Dosierzeitwähler
5 Power LED
6 Timer ein / aus
7 Druckluftausgang
3 Über Ihr Dosiergerät
8 Anschluss für Fußschalter
9 Netzschalter
10 Luftausgang von Vakuum-
erzeugung
11 Sicherung 2A T
12 Netzeingang
13 Drucklufteingang
6 7
VIEWEG

DE
Bedienungsanleitung DC 200
4 Inbetriebnahme
4.1 Gerät anschließen
• Packen Sie das Dosiergerät aus und stellen Sie es an einem
trockenen, spritzwassergeschützten Ort auf.
• Versorgen Sie das Dosiergerät mit Druckluft.
Verwenden Sie hierfür den mitgelieferten Anschlussschlauch
und verbinden damit den Drucklufteingang auf der Rückseite
des Dosiergerätes mit Ihrer Druckluftversorgung.
• Verschließen Sie eine mit Dosiermaterial gefüllte Kartusche
mit dem Kartuschenadapter, indem Sie den Adapter zunächst
quer auf die Kartusche setzen und ihn dann mit einer Drehung
um 90° verriegeln.
• Wählen Sie eine Dosiernadel und drehen Sie diese auf den
Kartuschenauslauf.
• Schließen sie den Anschlussschlauch des Kartuschenadapters
an den Druckluftausgang des DC 200 an und stellen Sie den
Dosierdruck mit dem Druckminderer ein.
• Überprüfen Sie mit Hilfe des Monometers ob tatsächlich
Druckluft am Drucklufteingang anliegt.
• Schließen sie das Netzkabel an den Netzanschluss des Geräts an.
• Stecken sie das Kabel des mitgelieferten Fußschalters, den
optional erhältlichen Fingerschalter oder ggf. das Steuerkabel
eines Dosierroboters in die Buchse für den Fußschalter.
• Schalten Sie das Gerät ein. Wenn die grüne Power LED
leuchtet, ist das Gerät betriebsbereit.
7
VIEWEG

DE
Bedienungsanleitung DC 200
Netzkabel 230V AC
Kartuschen-
adapter
Kartusche
Druckluft 1-7 bar
Druckluft-
eingang
Fußschalter
Dosier-
druckluft
WICHTIG
Die Dosiermenge hängt vom eingestellten Druck, der
Größe der Dosiernadel, der Viskosität des Materials und
der Dosierdauer ab. Tipps zum Dosieren erhalten Sie in
unserer Broschüre Simply dispensing.

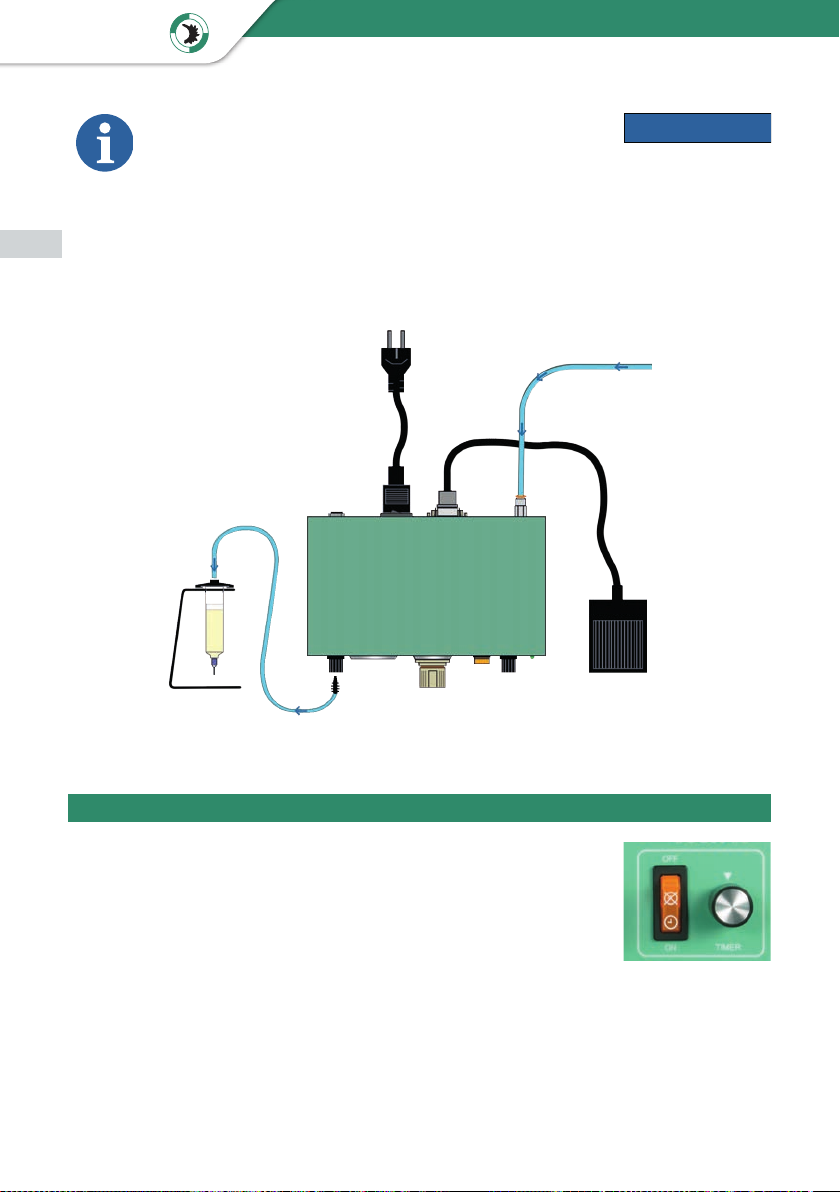

4.2 Anschlussschema
Wenn Sie alles korrekt angeschlossen haben, sieht Ihr Aufbau mit Verkabelung ungefähr
so aus:
5 Betrieb
MANUAL Mode
Im manuellen Modus (MANUAL) steuern Sie das Dosiergerät mit dem Fuß- oder Finger-
schalter (optional). Das Gerät dosiert, solange Sie den Schalter oder die Taste gedrückt
halten.
5.1 Die unterschiedlichen Betriebsmodi
Das DC 200 verfügt über zwei unterschiedliche Betriebsmodi, den
manuellen und den Timer Modus. Mit dem orangen Kippschalter
auf der Vorderseite des Gerätes wechseln Sie zwischen diesen
beiden Modi. Im Timer Modus leuchtet der Kippschalter.
8 9
VIEWEG

DE
Bedienungsanleitung DC 200
TIMER Mode
Befindet sich das Dosiergerät im Timer Modus, dosiert es nach einmaligem Betätigen
des Fuß- oder Fingerschalters (optional erhältlich) für die Dauer einer voreingestellten
Dosierzeit. Dabei reicht ein kurzer Impuls aus um den Dosiervorgang zu starten..

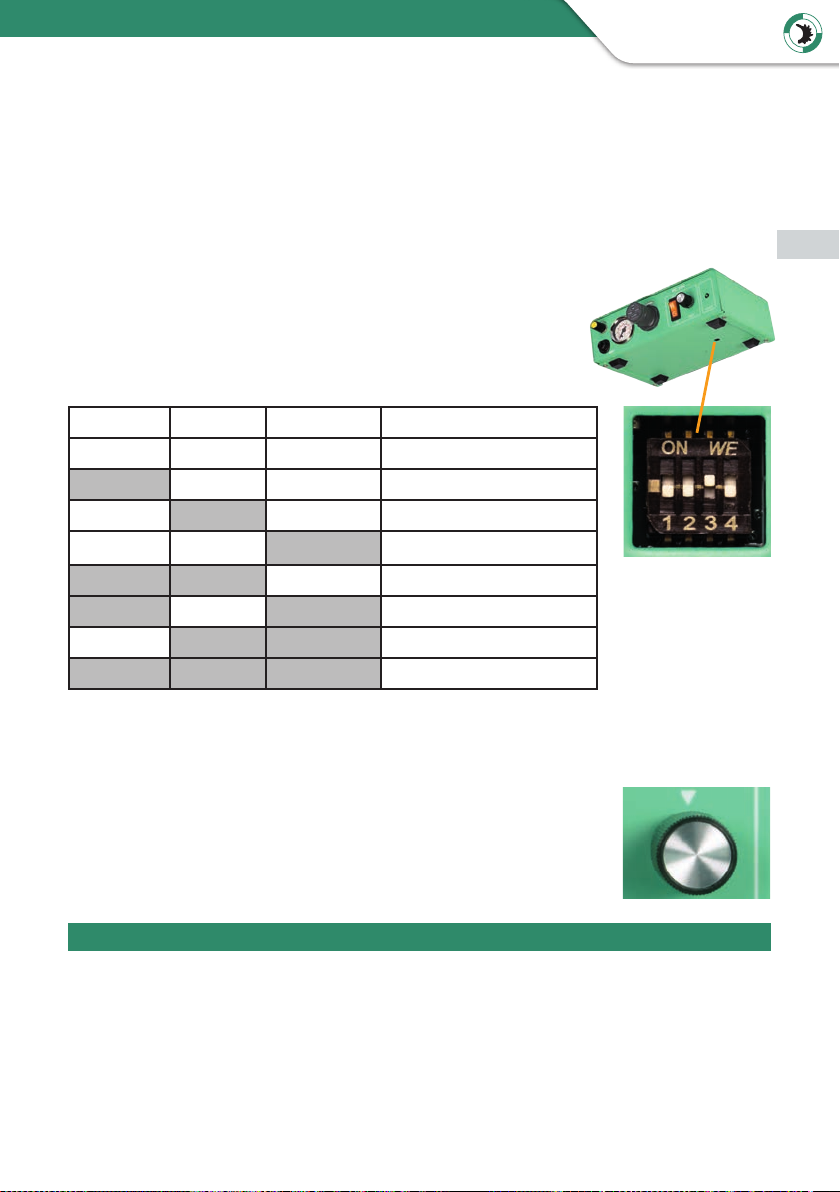

5.2 Einstellung der Dosierzeit im TIMER Betrieb
Auf der Gehäuseunterseite benden sich DIP-Schalter.
Mit ihnen lässt sich der gewünschter Zeitbereich vorauswählen.
Die Feineinstellung innerhalb des Zeitbereichs erfolgt anschlie-
ßend mit dem Drehregler auf der Vorderseite des
Gerätes. (Skala 0 – 10)
DIP 1 DIP 2 DIP 3 Zeitbereich
OFF OFF OFF 0,05 - 0,4 sek.
ON OFF OFF 0,2 - 20,0 sek.
OFF ON OFF 0,1 - 10,0 sek.
OFF OFF ON 0,01 - 1,0 sek.
ON ON OFF 0,3 - 30,0 sek.
ON OFF ON 0,21 - 21,0 sek.
OFF ON ON 0,11 - 11,0 sek.
ON ON ON 0,31 - 31,0 sek.
DIP-Schalter 4 schaltet einen Extra Modus, in dem bei ON
das Signal gehalten wird und bei OFF ein manueller Modus
gewählt wird.
6 Wartung und Reinigung
Das Produkt ist wartungsfrei.
Lassen Sie eine Reparatur nur durch den Hersteller durchführen.
Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals
Reinigungsmittel wie Benzin oder Verdünner.
9
VIEWEG

1
3
DC 200
4k7
33R
GND
WS
SW
DE
Bedienungsanleitung DC 200
7 Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden.
Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)
sind diese an den dafür eingerichteten Sammelstellen abzugeben um
einer Wiederverwendung zugeführt zu werden.
Äußere Abmessungen (B x H x T) 235 x 75 x 225 mm
Gewicht ca. 1,25 kg
Dosierzeit 0,01 bis 31 Sekunden (siehe Seite 8)
Spannungsversorgung: 85 bis 264 V AC 50/60 Hz
Interne Spannung 24 V DC
Druckluft am Eingang 5 bis 7 bar
Druckluft am Ausgang DC 215: 0,08 - 1 bar (Präzisions-Druckregler)
DC 270: 0,1 - 7 bar
8 Technische Daten
9 Technische Anschlüsse

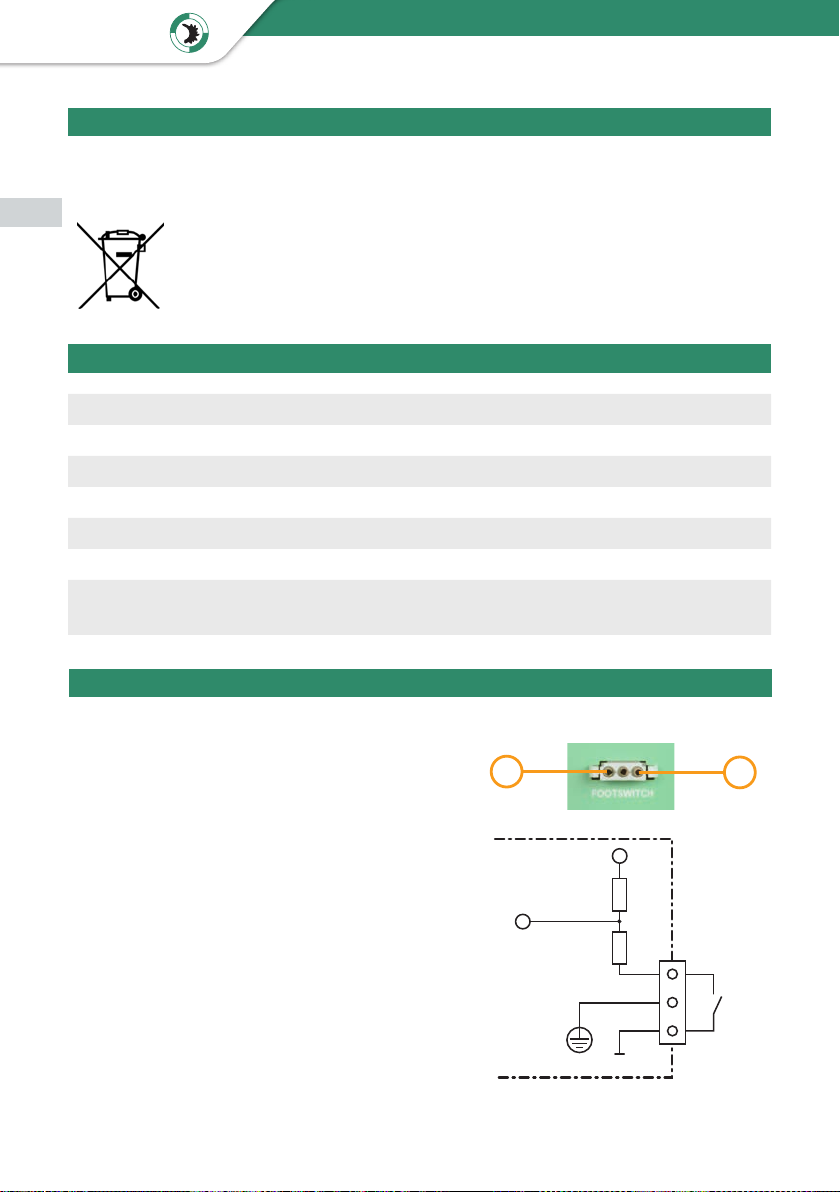

9.1 Schaltung des Fußschalters
Das Fußschaltereingangssignal ist aktiviert,
wenn der Eingangspin (1) mit dem GND-Pin (3)
kurzgeschlossen ist.
Legen Sie hier keine externe
Versorgungsspannung an! Dies kann zu einem
Defekt im Gerät führen.
Fuß-
schalter
Input
Microcontroller
10 11
VIEWEG

DE
Bedienungsanleitung DC 200
CE Konformitätserklärung
• EG-Niederspannungsrichtlinie 2014/35/EU
• EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU
Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen
der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein-
schlägigen Bestimmungen entspricht.
Produkt: Dosiergerät
Typ: DC 200 Serie
Hersteller: VIEWEG Dosier- und Mischtechnik
Gewerbepark 13
85402 Kranzberg
Tel.: [phone]
Fax: [phone]
Folgende harmonisierte europäische Normen wurden angewandt:
• DIN EN ISO 61000-6-3 Störaussendungen
• DIN EN ISO 61000-6-2 Störfestigkeit
Till Vieweg, Geschäftsführer Kranzberg, April 2015
10 Konformitätserklärung
11
VIEWEG

VIEWEG
EN
Operating Instructions DC 200
Contents
1 General information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.1 The DC 200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.2 Intended Use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.1 General safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.2 Dangers for the operator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.3 Electrical safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.4 Safety Instructions for Auxiliary and Operating Materials . . . . . . . . . . . . 15
3 About your dispensing unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Commissioning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.1 Connecting the device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.2 Connection diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 Maintenance and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8 Technical data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9 Technical connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9.1 Foot switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
10 Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
12 13

VIEWEG
EN
Operating Instructions DC 200
1 General information
Dear customer,
Thank you for choosing our model DC 200 dispensing controller.
To ensure proper operation, please carefully read the following pages for correct
operating and maintenance instructions. Keep these instructions handy for future reference.
If you require further information or if you have any questions please contact us directly at
Phone: [phone]
Email: [e-mail]
1.1 The DC 200
The DC 200 dispensing controller series consists of two models which dier only slightly
in their technical version. For this reason, only the DC 200 is referred to below.
It is used for the precise dispensing of various liquids and pastes.
The operation is achieved by using compressed air along with utilizing dispensing systems
such as small barrels containing 3 to 55 cc of material.
In conjunction with the unit timer, distinct and precise amounts of material can be
dispensed.
1.2 Intended Use
The device is designed and constructed for commercial use. It is only to be used for
dispensing liquid and paste materials such as adhesives, lubricants, various pastes, grease,
oil, silicone and other similar materials. Any other use is considered improper. If this device
is used for other purposes, personal injury or damage to property may result.
The manufacturer assumes no responsibility for consequences resulting from improper
use of the unit.
Non-intended use, which would also void the warranty, includes:
• Changes to the device not expressly recommended in the operating instructions
• Modications to the unit and its components
• Use of incompatible or damaged spare parts
• Use of non-approved accessories or auxiliary equipment
• Exceeding the approved and recommended pressures
13

VIEWEG
EN
Operating Instructions DC 200
1.3 Scope of delivery
The following accessories are included with the DC 200 controller:
operating instructions
DC 200 Dispensing Controller
input power cord 230 V AC
(Item no. C-0043)
compressed air connection hose
(Item no. C-0042)
barrel stand
(Item no. C-0041)
foot switch
(Item no. C-0040)
30 cc barrel adapter
(Item no. 990180)
30 cc barrel, 3 pieces
(Item no. 801004)
30 cc piston, 3 pieces
(Item no. 801009)
small assortment of various dispensing needles
(Item no. 990062-K)
14 15

VIEWEG
EN
Operating Instructions DC 200
2.1 General safety information
2 Safety instructions
If this device is used for purposes other than those
described in this operating manual, personal injury or
damage to property may result.
Only use the device in accordance with the enclosed
instructions.
2.2 Dangers for the operator
Read the operating instructions carefully before use.
Always wear suitable protective clothing and eye wear.
Smoking or open ames are strictly prohibited when
dispensing any type of ammable material.
This device is intended for indoor use only.
2.3 Electrical safety instructions
Before opening the dispensing unit, disconnect it from
the power supply by disconnecting the input power
cord.
Failure to disconnect input power may risk electrical
shock.
The unit may only be operated by a trained and author-
ized electrical personnel.
Operate the device exclusively within the maximum
permitted rated power / settings.
2.4 Safety Instructions for Auxiliary and Operating Materials
For details on proper handling and safety precautions,
for materials to be dispensed ALWAYS check the
Material Safety Data Sheet (MSDS).
WARNING

CAUTION

NOTICE
WARNING

15

1 2 3
7
16
11 1312
15 14
4
5
6
VIEWEG
EN
Operating Instructions DC 200
3 About your dispensing unit
1 Vacuum control
2 Pressure gauge for
compressed air outlet
3 Pressure regulator
4 Adjustment dispense timer
5 Status LED
6 Timer ON/OFF
7 Compressed air output port
11 Connection for foot switch
12 Main power switch
13 Air outlet from vacuum source
14 Fuse 2 amp
15 Main Power input
16 Compressed air input port 5
16 17

VIEWEG
EN
Operating Instructions DC 200
4 Commissioning
4.1 Connecting the device
• Unpack the dispensing controller and set it up on a
worktable where it will be used. Preferably in a dry location.
• Supply the dispensing unit with compressed air.
Insure that the compressed air supply is clean (5-micron lter
must be used) and dry. Condensation in the airline will
damage the unit and limit the warranty.
• Using the airline hose supplied with the unit, connect the
compressed air inlet on the back of the dispensing unit to
your compressed air supply.
• Connect the hose from the barrel adapter to the compressed
air outlet of the DC 200. By turning the regulator knob in a
"clockwise" direction, make sure to end up always "bringing up"
the pressure to the desired setting to have the correct pressure
value.
• Connect the power cable to the power connection on back
of the unit.
• The unit can be operated either by nger switch (sold separa-
tely), foot switch or a control cable, if the dispensing controller
is to be integrated with a dispensing robot. All these cables are
inserted into the socket for the foot switch on the back of the
unit.
• Switch on the controller. When the Power LED is lit up, the
unit is ready for operation.
• Select a suitable luer lock dispensing needle and attach it
onto the barrel.
• Seal a barrel lled with dispensing material using the barrel
adapter by placing the adapter across the barrel and then
locking it with a 90° turn.
17

NOTICE
5 Operation
VIEWEG
EN
Operating Instructions DC 200
Power 230V AC
Barrel
adapter
Barrel
Compressed air 1-7 bar
Com- pressed
air inlet
Foot switch
Dispensing
air pressure
The dispensing material quantity depends on the following:
set pressure, the size of the dispensing needle, the viscosity
of the material and the dispensing duration. You will nd
tips on dispensing in our Simply Dispensing brochure.
4.2 Connection diagram
If you have connected everything correctly, your setup with wiring will look something
like this:
MANUAL Mode
In the manual mode (MANUAL) you control the dispensing unit with the foot switch or
nger switch (optional). The unit dispenses as long as you hold down the switch or the
button.
5.1 The dierent operating modes
The DC 200 has two different operating modes, the manual and
the timer mode. You can switch between these two modes with
the orange toggle switch on the front of the device. In the Timer
Mode the toggle switch is illuminated.
18 19

VIEWEG
EN
Operating Instructions DC 200
DIP 1 DIP 2 DIP 3 Time Range
OFF OFF OFF 0,05 - 0,4 sec.
ON OFF OFF 0,2 - 20,0 sec.
OFF ON OFF 0,1 - 10,0 sec.
OFF OFF ON 0,01 - 1,0 sec.
ON ON OFF 0,3 - 30,0 sec.
ON OFF ON 0,21 - 21,0 sec.
OFF ON ON 0,11 - 11,0 sec.
ON ON ON 0,31 - 31,0 sec.
DIP switch 4 selects an extra option in which the signal is held at
ON and a manual mode is selected at OFF.
6 Maintenance and Cleaning
The dispensing controller is maintenance-free. Any needed repairs must be performed
by an authorized repair center or only by sending the unit back to VIEWEG GmbH.
To clean the unit and the housing, use only dry or damp cloths and never use cleaning
uids such as gasoline, thinners or any other ammable or corrosive liquid.
TIMER Mode
In the time control mode (TIMER), the device dispenses the material for the duration of
a preset time. This mode is useful if you want to dispense the same amount of material
several times in the operation.
5.2 Setting the dispensing time
DIP switches are located on the underside of the housing.
The table below provides time ranges that can be preselected
using these switches.
The precise adjustment within the time range is then made with
the rotary control on the front of the evice. (scale 0 - 10)
19

VIEWEG
1
3
EN
Operating Instructions DC 200
9 Technical connections
8 Technical data
Outer dimensions (W x H x D) 235 x 75 x 225 mm
Weight approx. 1.25 kg
Dispensing duration 0.01 - 31 sec. (see page 19)
Power supply 85 - 264 V AC 50/60 Hz
Internal voltage 24 V DC
Compressed air input 5 – 7 bar
Compressed air output DC 215: 0,08 - 1 bar
DC 270: 0 - 7 bar
DC 200
4k7
33R
GND
WS
SW
The footswitch input signal is activated
when the input pin (1) is
short-circuited to the GND pin (3).
Do NOT connect an external power
supply to these pins!
This can lead to a defect in the device.
Foot
switch
Input
Microcontroller
7 Disposal
At the end of its service life, dispose of the controller in accordance with the applicable
local regulations.
Electrical parts cannot be disposed of with household waste.
According to Directive 2012/19/EU on Waste Electrical and Electronic
Equipment (WEEE), electrical equipment must be returned to the
collection points set up for this purpose in order to be reused.
9.1 Foot switch
20 21
