Villager TERRA 12 User manual

Villager
TERRA 12 (SI)
ROČNA ŠKROPILNICA
Villager TERRA 12
Originalna navodila za uporabo

Villager
TERRA 12 (SI)
Škropilnica je primerna za razprševanje insekticidov, fungicidov in sredstev za
obdelavo semen. Naprava je namenjena samo domači in ne profesionalni uporabi!

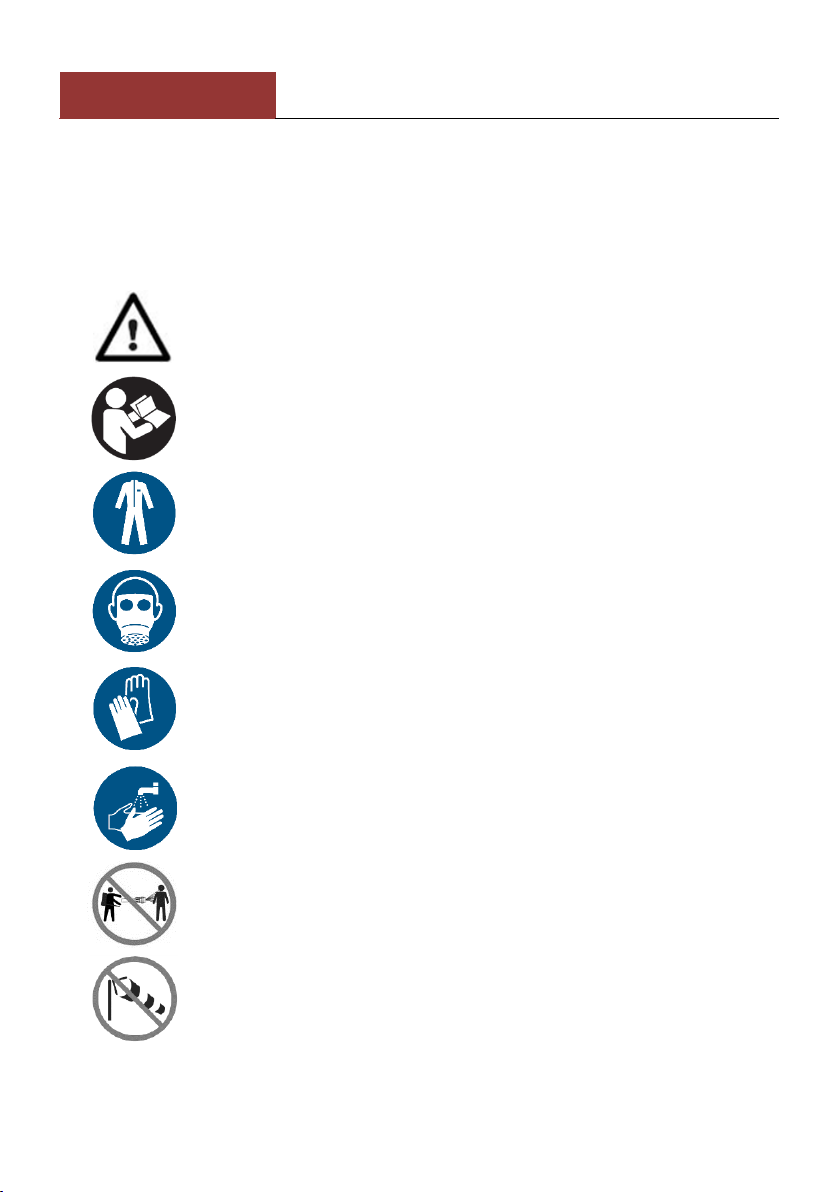

SIMBOLI / OPOZORILO ZA UPORABNIKE
Opozorila! Pozorno preberite
Pred uporabo izdelka obvezno preberite navodila
Pri delu s škropilnico nosite ustrezna zaščitna oblačila
Pri delu s škropilnico nosite masko za zaščito oči in dihal
Pri delu s škropilnico uporabljajte zaščitne rokavice
Po delu s škropilnico obvezno umijte roke
Prepričajte se, da med škropljenjem ni nikogar v vaši bližini
Ne škropite v vetrovnem vremenu

Villager
TERRA 12 (SI)
Naprave ne smejo uporabljati spodaj navedene osebe:
1) Bolniki;
2) Alkoholizirane osebe;
3) Mladoletne ali opravilno nesposobne osebe;
4) Osebe, ki niso seznanjene z delovanjem naprave;
5) Utrujene osebe.
TEHNIČNI PODATKI:
Prostornina posode: 12 l
Največji tlak: 3 bar
Najvišja temperatura: do 40oC;
Masa (prazna/polna): 3,2 kg / 16,85 kg.

Villager
TERRA 12 (SI)
OZNAKA DELOV
1. Vzvod
10. Ročica
2. Pritrdilni element
11. Cev za usmerjanje curka
3. Ojnica
12. Šoba
4. Podložka
13. Pokrov posode
5. Zaporni čep
14. Tesnilo
6. Zračna komora
15. Filter
7. Pritrdilni element
16. Pokrov posode na zračni komori
8. Posoda
17. Dvovijačnik
9. Razprševalna cev

Villager
TERRA 12 (SI)

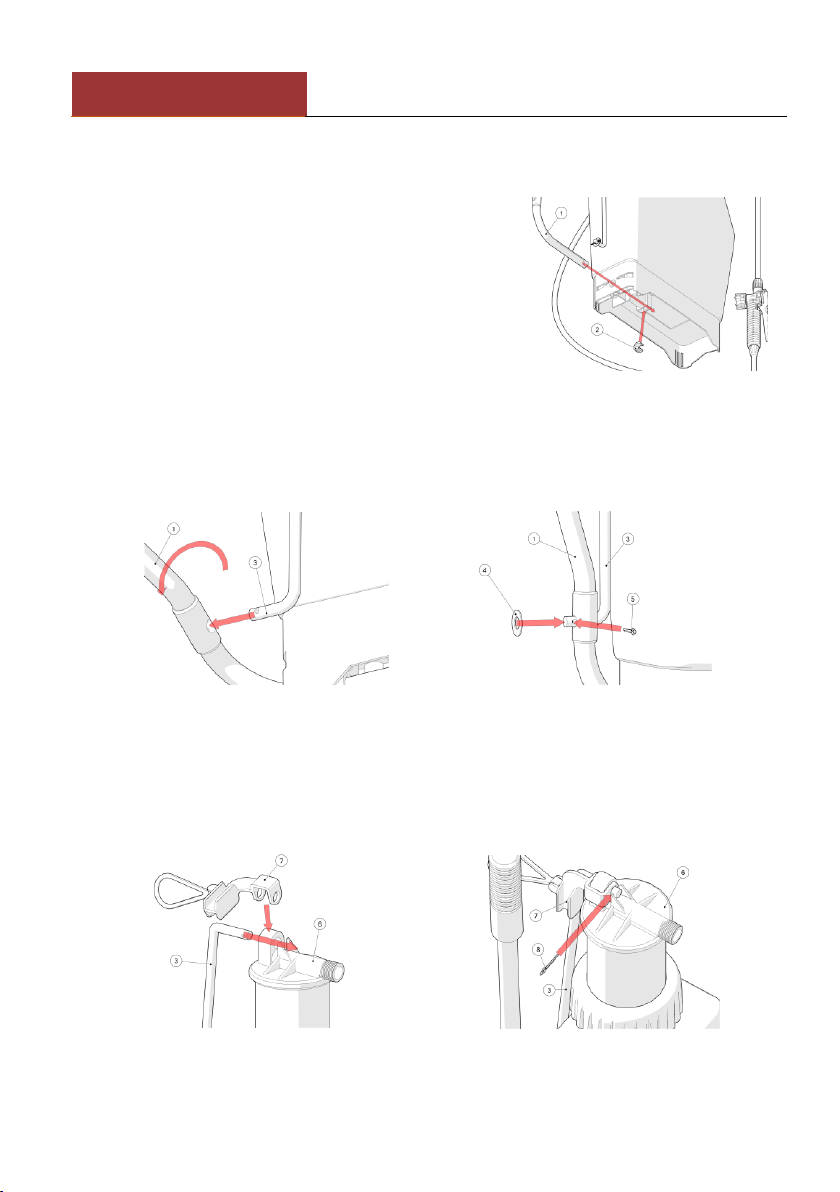

NAVODILA ZA SESTAVLJANJE:
1. Vstavite konec vzvoda (1) v odprtino na dnu
posode. Vzvod (1) pritrdite s sponko (2), kot je
prikazano na sliki 1.
Slika 1.
2. Namestite vzvod (1) v skladu s sliko 2. V odprtino vstavite ojnico (3) in jo
povežite z vzvodo (1). Potem na konec namestite podložko (4) in vse skupaj
pritrdite z zatičem (5), kot je prikazano na sliki 3.
Slika 2. Slika 3.
3. Izvlecite zračno komoro (6) navzgor. Na vrh zračne komore (6) namestite
pritrdilni element (7), kot je prikazano na sliki 4. Ojnico (3) vstavite v odprtino
na zračni komori (6) in vse skupaj pritrdite z zatičem (8), kot je prikazano na sliki
5.
Slika 4. Slika 5.

Villager
TERRA 12 (SI)
4. Na zračno komoro pritrdite razprševalno cev (9) v skladu s slikama 6 in 7.
Slika 6. Slika 7.
5. Razprševalno cev (9) pritrdite na ročico (10), kot je prikazano na slikah 8 in 9.
Slika 8.
Slika 9.

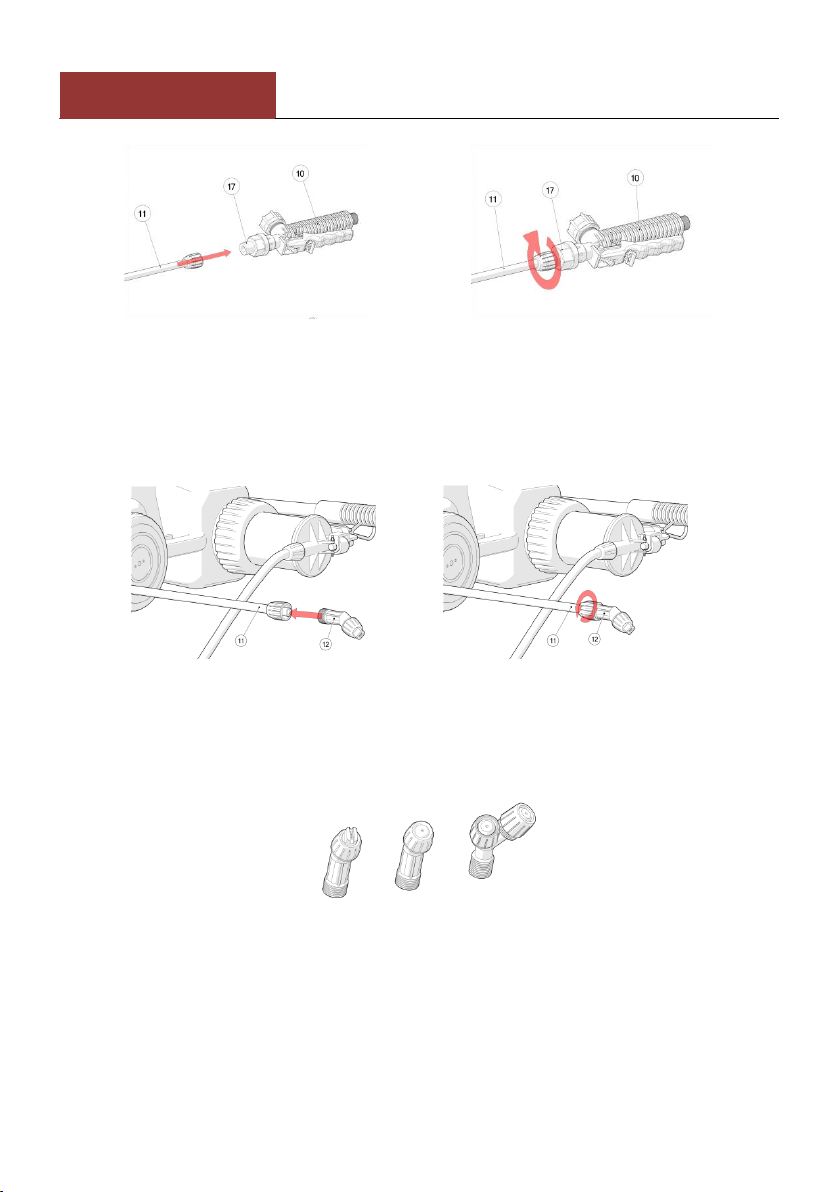

6. Na slikah 10, 11, 12, 13 je prikazan priklop ročice (10) in cevi za usmerjanje curka
(11).
Slika 10.
Slika 11.
Slika 12.
Slika 13.

Villager
TERRA 12 (SI)
7. Na koncu na cev (11) namestite šobo (12). Način namestitve je prikazan na
slikah 14 in 15.
Slika 14. Slika 15.
Naprava ima priložene 3 različne šobe za različne vrste dela, ki so prikazane na sliki
spodaj.
Slika 16.
NAMESTITEV RAMENSKEGA PASU:
1. Najprej vstavite pas skozi sponko, kot je prikazano na sliki 17 in namestite
ramenski pas na zgornji del škropilnice. Slika 18 prikazuje pravilno namestitev
pasu na zgornjem delu naprave.
Slika 17. Slika 18.

Villager
TERRA 12 (SI)
2. Na spodnjem delu naprave morate pas namestiti skozi dve odprtini na vsaki
strani. Na slikah 19 in 20 je prikazan način vstavljanja pasu skozi spodnjo
sponko. Na slikah 21 in 22 pa je prikazan postopek namestitve sponke na
napravo in končna pritrditev pasu.
Slika 19. Slika 20.
Slika 21. Slika 22.
3. Na drugi strani morate pas namestiti v skladu s slikama 23 in 24. Na sliki 25 je
prikazana namestitev pasu na levi strani spodnjega dela naprave.
Slika 23. Slika 24.
Slika 25.

Villager
TERRA 12 (SI)

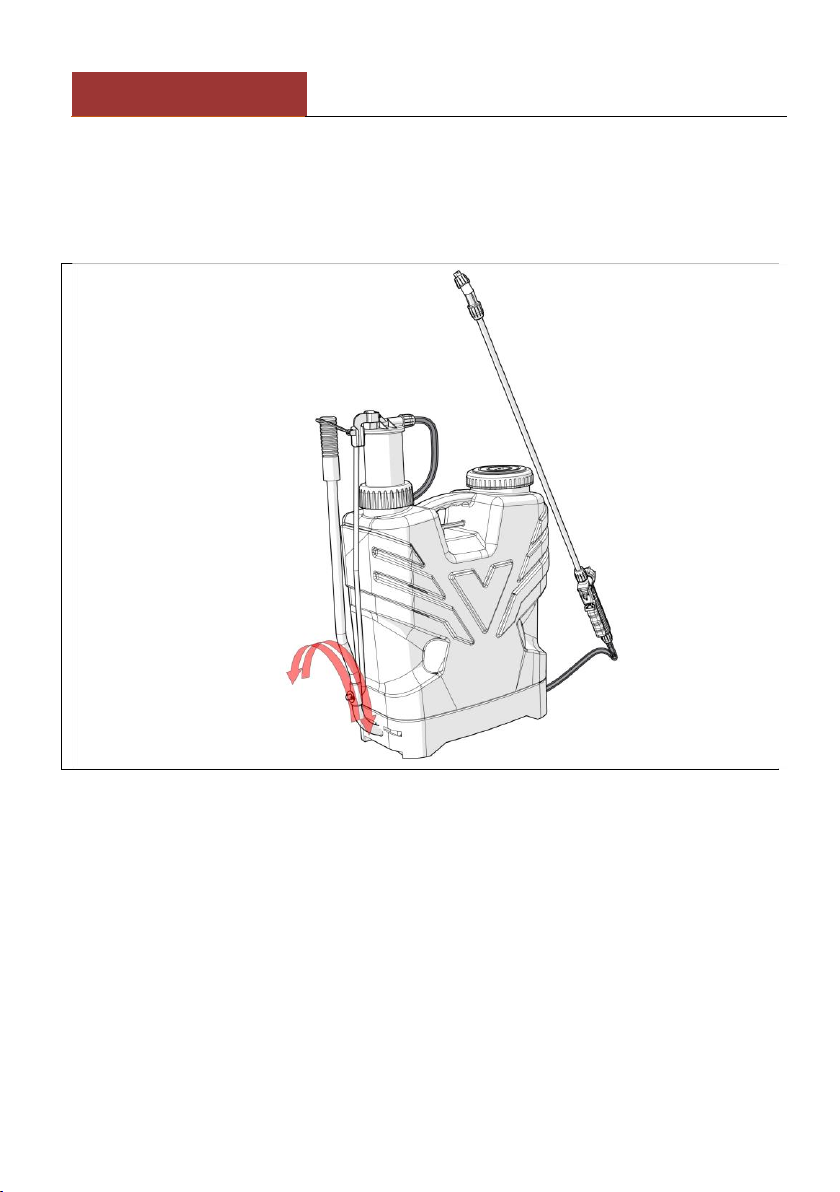

Zagon škropilnice:
Da bi pripravili škropilnico za delovanje, je potrebno ročico pomikati naprej in
nazaj, da ustvarite potreben pritisk za delovanje škropilnice (slika 26).
Slika 26
Preverite, če je regulator pretoka odprt.
Tlak v škropilnici ustvarite tako, da črpalko nekajkrat premaknete navzgor
in navzdol, dokler ne začutite upora (6-8x).
Pritisnite ročico in začnite z razprševanjem.
Škropilnico lahko nastavite z vrtenjem obroča.
Po uporabi izvlecite varovalko in sprostite tlak v posodi.
Po koncu dela očistite škropilnico z vodo.
Uporabnik mora vedno upoštevati navodila proizvajalca tekočine, ki jo
razpršuje.
Nikoli ne odpirajte škropilnice, ko je posoda pod tlakom.
Škropilnice ne izpostavljajte toploti in soncu.

Villager
TERRA 12 (SI)
POZOR! Tekočina za razprševanje mora biti čista, brez peska ali drugih abrazivnih
delcev, ki lahko povzročijo poškodbe naprave in padec tlaka. Takšne poškodbe
razveljavijo garancijo.
Pri delu s škropilnico morate upoštevati spodaj opisana navodila:
V škropilnico nikoli ne nalivajte nafte, bencina, razredčil, kislin, baz ali smole.
Naprave ne uporabljajte v vetrovnem vremenu ali pri temperaturah nižjih 0oC.
Po uporabi najprej očistite napravo in potem očistite tudi ostala zaščitna
sredstva in roke.
Ne uporabljajte škropilnice, če ste utrujeni.
Ne uporabljajte škropilnice, če ste pod vplivom alkohola, mamil ali močnih
zdravil.
Priporoča se škropljenje v smeri pihanja vetra (''z vetrom'')
Garancija se razveljavi, če so napake nastale zaradi nepravilne uporabe ali zaradi
mehanskih poškodb.

Villager
TERRA 12 (SI)

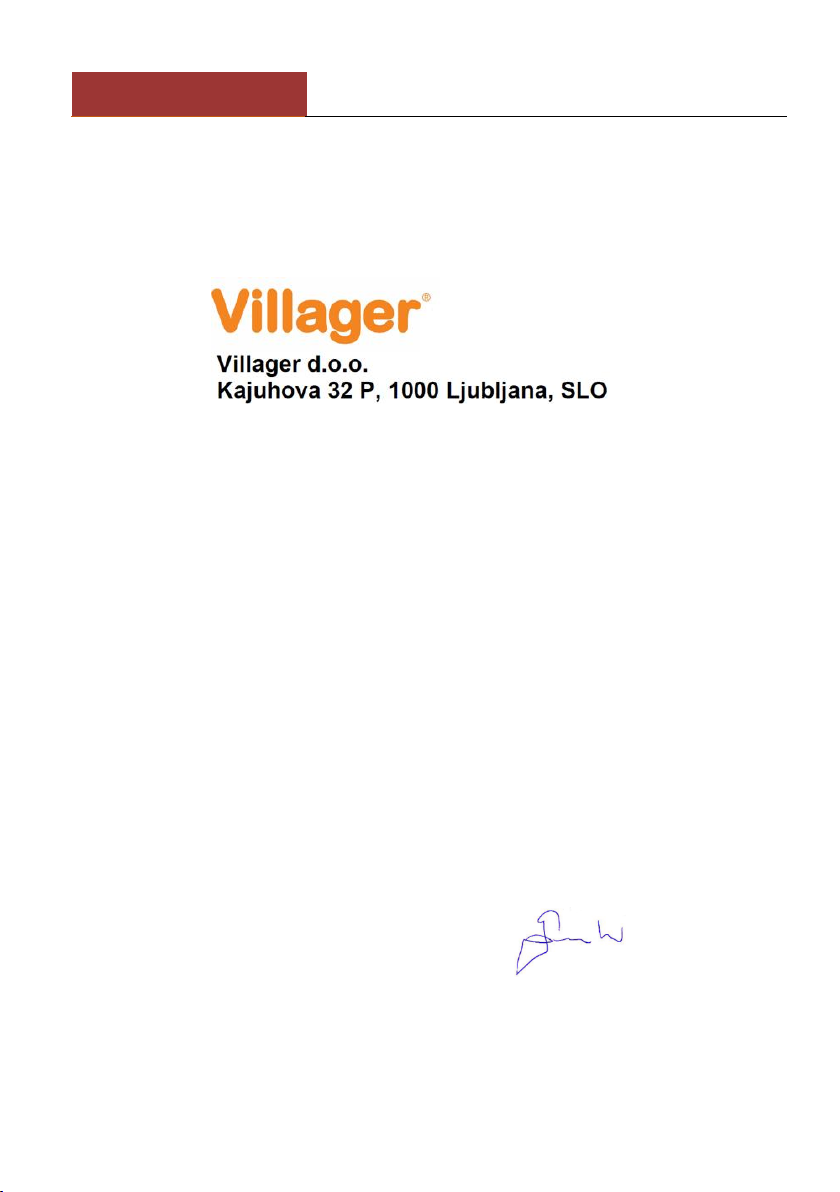

ES Izjava o skladnosti
Po 7. čl. in II. Prilogi točka A Pravilnika o varnosti strojev (Ur. list RS št. 75/08)
Opis stroja Ročna škropilnica Villager TERRA 12
S to izjavo s polno odgovornostjo zagotavljamo, da je navedena naprava –
izdelek v skladu z določili predpisov:
Direktiva 2006/42/ES o varnosti strojev
Harmonizirani in drugi standardi:
EN ISO 19932-1:2013
EN ISO 19932-2:2013
Odgovorna oseba pooblaščena za sestavljanje tehnične dokumentacije: Zvonko
Gavrilov, na naslovu družbe Villager d.o.o, Kajuhova 32 P, 1000 Ljubljana
Kraj / datum: Ljubljana, 30.11.2018
Odgovorna oseba za sestavo tehnične dokumentacije
Zvonko Gavrilov

Villager
TERRA 12 (GB)
HAND SPRAYER
Villager TERRA 12
Original user manual

Villager
TERRA 12 (GB)
The sprayer is fit for spraying substances such as: insecticides, fungicides, as well as
substances for seamen treatment. The device is meant for domestic use, not a
professional one!
SYMBOLS / WARNING FOR USERS
Warning! Read carefully
Be sure to read the instructions before using the product
Use a suitable protective clothing when working with the sprayer
Use the sprayer mask when working with the sprayer
Use protective gloves when working with the sprayer
Always wash your hands after finishing with the sprayer
Be sure there is no one around you during the spraying
Do not spray on windy weather

Villager
TERRA 12 (GB)
Following persons are not to use the device:
1) Persons suffering from illnesses;
2) Persons under the influence of alcohol;
3) Under aged or elderly persons;
4) Persons not previously familiar with the usage of the device;
5) Tired persons.
Technical features of the device:
Tankage: 12 l
Max pressure: 3 bar
Max temperature: up to 40oC
Weight (empty/full): 3.2 kg / 16.85 kg

Villager
TERRA 12 (GB)
DESCRIPTION
1. Seesaw
10. Switch
2. Tightener
11. Spray wand
3. Piston rod
12. Nozzle
4. Washer
13. Tank lid
5. Locking spindle
14. Sealing washer
6. Air chamber
15. Filter
7. Tightener
16. Tank lid on the air chamber
8. Sprayer tank
17. Pressure regulator
9. Spraying hose

Villager
TERRA 12 (GB)
ASSEMBLY INSTRUCTIONS:
1. Insert the seesaw rod (1) into the hole at the
bottom of the tank. After that secure the
seesaw rod (1) with the tightener (2), as shown
on Picture 1.
Picture 1.
2. Place the seesaw rod (1) as shown on Picture 2. After that connect the piston
rod (3) with the seesaw rod (1) through the appropriate hole. After this step,
place the washer (4) and secure this frame with the locking spindle (5), as
shown on Picture 3.
Picture 2. Picture 3.
3. Pull the air chamber (6) up. After that, place the tightener (7) on top of the air
chamber (6). As shown on Picture 4., the piston rod (3) should be positioned and
connected to the air chamber (6). After inserting the piston rod (3), secure the
frame with a locking spindle (8), as shown on Picture 5.

Villager
TERRA 12 (GB)
Picture 4. Picture 5.
4. Connect the spraying hose (9) to the air chamber as shown on Picture 6. and
Picture 7.
Picture 6. Picture 7.
5. Connect the spraying hose (9) to the switch (10), as shown on Picture 8. and
Picture 9.
Picture 8.
Picture 9.
6. Picture 10., 11., 12., and 13 show the connecting of the switch (10) to the spray
wand (11).
Picture 10.
Picture 11.

Villager
TERRA 12 (GB)
Picture 12.
Picture 13.
7. The next step shows the connecting of the nozzle (12) to the spray wand (11).
This is shown on Picture 14. and Picture 15.
Picture 14. Picture 15.
The package may contain 3 kinds of nozzles, each with a different function. Picture
16. shows the optional nozzles.
Picture 16.
CONNECTING THE BELTS:
1. The first step during the setup of steps is pulling the belt through the buckle as
shown in Picture 17. This is how the belt should be placed on the upper part of
the sprayer. Picture 18. shows how a placed belt on the upper part of the
sprayer looks like.

Villager
TERRA 12 (GB)
Picture 17. Picture 18.
2. The bottom part of the sprayer requires the belt to be pulled through via 2
steps. Pictures 19. and 20. show how the belt should be pulled through the
bottom buckle. Pictures 20. and 21. show the step of placing the buckle onto the
sprayer as well as how the frame looks like once the buckle is placed.
Picture 19. Picture 20.
Picture 21. Picture 22.
3. The other side requires the belt to be connected as shown on Pictures 23. and
24. Picture 25. shows the placed belt on the left side of the bottom part of the
sprayer.

Villager
TERRA 12 (GB)
Picture 23. Picture 24.
Picture 25.
Sprayer starting:
Picture 26.
