viteacare.com 3
Dziękujemy Państwu za wybranie naszego produktu. Jesteśmy głęboko przekonani,
że spełni on Państwa oczekiwania. Prosimy ozapoznanie się ztym dokumentem
przed pierwszym użytkowaniem. Niniejsza instrukcja przekazana jest wcelu przed-
stawienia niezbędnych informacji dotyczących bezpiecznego korzystania zurządze-
nia. Prawidłowe zastosowanie się do zaleceń znacząco przyczyni się do przedłużenia
trwałości iestetyki wyrobu. Pragniemy zaznaczyć, że na bieżąco staramy się popra-
wiać jakość naszych produktów, co może skutkować nieznacznymi zmianami, które
nie są ujęte wniniejszej instrukcji.
Podnośniki elektryczne to głównie sprzęt pomocniczy, ułatwiający osobom niepeł-
nosprawnym poruszanie się bez barier isłużący do krótkodystansowych
przemieszczeń iopieki rehabilitacyjnej nad osobami zniepełnosprawnością lub
pacjentami. Za pomocą dźwigni sterującej podnoszeniem lub opuszczaniem siedzi-
ska, personel pielęgniarski może złatwością realizować przenoszenie pacjentów.
Znacząco zmniejsza intensywność pracy personelu pielęgniarskiego iczłonków ro-
dziny, poprawia efektywność pielęgniarską, zmniejsza ryzyko pielęgnacyjne izapo-
biega doznaniu przez pacjentów urazów wtórnych podczas transportu, poprawiając
jednocześnie jakość życia igodność osób zniepełnosprawnością oraz sprzyjając
rehabilitacji.
Zawsze przestrzegaj podstawowych środków ostrożności według informacji
podanych poniżej, dotyczących bezpieczeństwa podczas korzystania zwyrobu.
Przeczytaj dokładnie całą instrukcję przed rozpoczęciem użytkowania. Zachowaj tę
instrukcję obsługi do wykorzystania wprzyszłości.
UWAGA
Wstęp od mdh Sp. z o. o.

4viteacare.com
Budowa podnośnika i parametry techniczne
Podpory rąk
Siedzisko ze
zintegrowanymi
podporami rąk
Kółko tylne 2”
(5cm)
Ramiona jezdne z kółkami
Kółko przednie 3”
(7,5cm)
z hamulcami
nożnymi
Zamek siedziska
Maszt z siłownikiem
Podnóżki
Dźwignia regulacji
wysokości siedziska
Uchwyt do pchania
podnośnika

viteacare.com 5
Parametry techniczne
Wskazania i przeciwwskazania
Parametr Wartość
Długość całkowita zewnętrzna 75 cm
Szerokość całkowita zewnętrzna 53 cm
Wysokość całkowita zewnętrzna 125 cm
Szerokość siedziska wewnętrzna 44,5 cm
Głębokość siedziska wewnętrzna 35 cm
Zakres regulacja wysokości siedziska 25 cm
Wysokość najazdowa siedziska
(mierzona od podłoża)
minimalnie: 39 cm
maksymalnie: 64,5 cm
Wysokość ramion jezdnych z kółkami 11 cm
Wysokość całkowita podpór rąk 30 cm
Średnica przednich kółek 7,5 cm (3”)
Średnica tylnych kółek 5 cm (2”)
Waga podnośnika 24,3 kg
Maksymalna waga pacjenta 135 kg
Wskazania
Sprzęt pomocniczy przeznaczony jest dla osób z dysfunkcjami narządu ruchu,
ułatwiający (najazd nad sedes) lub w ograniczonym zakresie do transportu osób z
niepełnosprawnościami ruchowymi wewnątrz pomieszczeń.
Przeciwwskazania
Brak samodzielnej stabilizacji głowy i tułowia. Przeciwwskazania do pozycji
siedzącej, udar, całkowity paraliż. Waga pacjenta powyżej 135 kg.
Przewidziany użytkownik
Wyrób medyczny przeznaczony do stosowania przez użytkownika profesjonalnego.
Grupy docelowe pacjentów
Opisywany wyrób medyczny przeznaczony jest dla osób z dysfunkcjami narządu
ruchu, ułatwiający (najazd na sedes) lub w ograniczonym zakresie do transportu osób
niepełnosprawnych wewnątrz pomieszczeń.

6viteacare.com
Montaż
Po rozpakowaniu opakowania należy sprawdzić czy zawiera ono wszystkie części
zgodnie zwykazem elementów zamieszczonym poniżej. Należy upewnić się, że
wszystkie elementy nie posiadają widocznych uszkodzeń mechanicznych. Wprzy-
padku wątpliwości należy skontaktować się zproducentem. Nie używać urządzenia
dopóki wszystkie jego elementy nie zostały właściwie połączone.
L.p. Część / element Szt. Uwagi
1 Dolny uchwyt siedziska z kółkami 1
2 Blokady szyn rurowych 2
3 Lewy uchwyt siedziska 1
4 Prawy uchwyt siedziska 1
5 Maszt z siłownikiem 1
6 Zasilacz do ładowania 1
7 Zestaw narzędzi 1 2 x klucz płaski 10-13
8 Instrukcja używania 1 Wersja PL EN
Schemat przyłącza sieciowego odłączalnego
Lista części
OSTRZEŻENIE: Żadna modykacja tego sprzętu nie jest dozwolona.
OSTRZEŻENIA:
- Chronić przed strumieniami wody
- Nie zanurzać w wodzie
- Chronić przed kurzem

viteacare.com 7
Montaż siedziska
Zamontuj prowadnice
rurowe izabezpiecz je
dostarczonymi zawleczkami.
Zamontuj siłownik do dolnej
części ramy izablokuj za
pomocą śruby ztuleją.
Zamontuj ramę na
prowadnicach rurowych.
1
2
3

8viteacare.com
Zamontuj i dokręć śrubę
wprowadzaną do szyny ruro-
wej w górnej części siłownika.
Zamontuj sprężynę na haku
zamykającym barierkę.
Zamontuj siedzisko do
uchwytów rurowych.
4
5
6

viteacare.com 9
Użytkowanie
Podnośnik jest wyrobem medycznym niesterylnym, wielokrotnego użytku.
Przed pierwszym użyciem upewnij się czy wszystkie elementy są sprawne i bez
śladów uszkodzeń.
Jak pokazano na poniższych zdjęciach podpory rąk zintegrowane z siedziskiem
podnośnika posiada zabezpieczenia dla użytkownika. Podczas transportu użytkow-
nika na podnośnik, zabezpieczenie musi być zwolnione, a podpory rąk zintegrowane
z siedziskiem podnośnika powinny być ruchome, tak aby można nimi swobodnie
manipulować.
Prawa podpora rąk
Lewa podpora rąk
Prawa strona siedziska
Lewa strona
siedziska
OSTRZEŻENIE:
Wysokość najazdowa
siedziska mierzona jest
od podłoża do dolnej
krawędzi siedziska - jak
na zdjęciu obok.
Podłoże
Wysokość najazdowa:
minimalnie: 39 cm
maksymalnie: 64,5 cm

10 viteacare.com
Transport pacjenta na podnośnik – symulacja

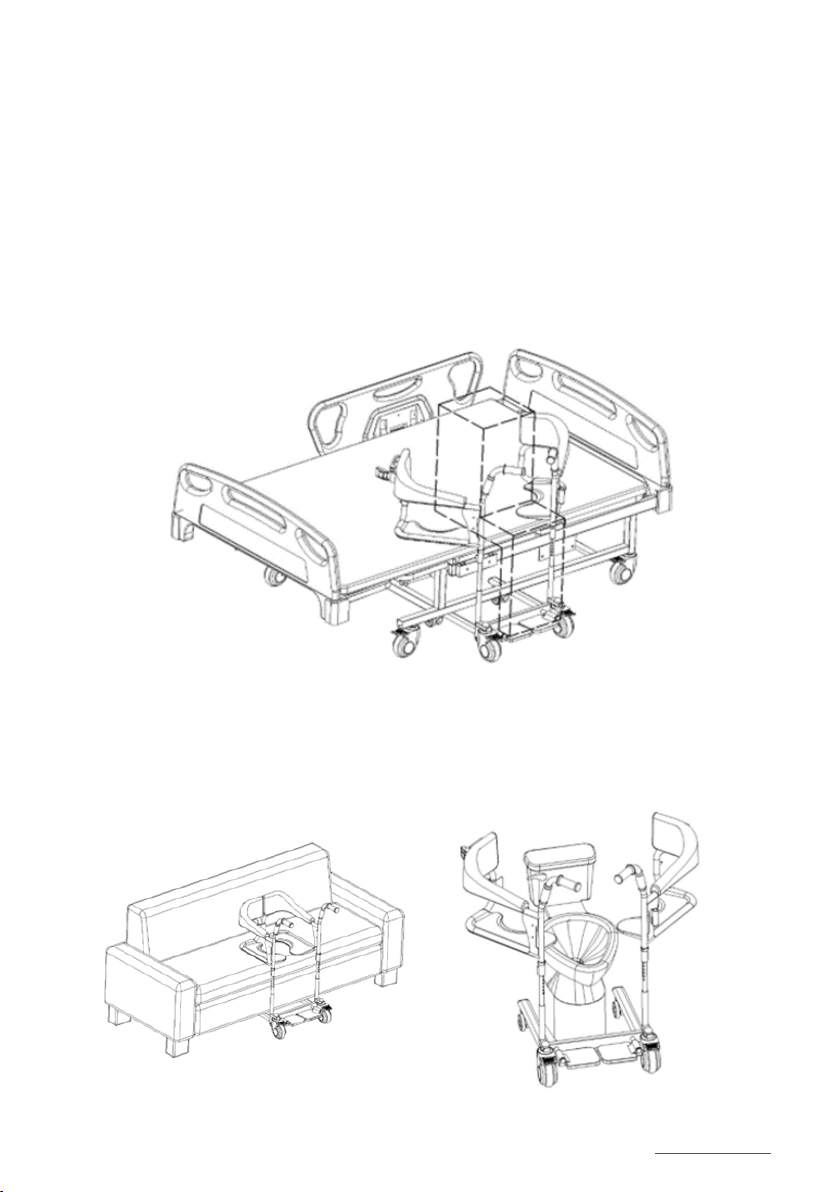

Na poniższym rysunku przedstawiono symulację transportu pacjenta na podno-
śnik. Podnośnik ze zwolnionymi zabezpieczeniami został przystawiony do pacjenta,
którego symbolizuje gura z przerywaną linią. Ruchome podpory rąk zintegrowane
z siedziskiem, umożliwiają dopasowanie pozycji podnośnika do położenia pacjenta,
nie narażając go na nadmierne trudności i wysiłek. W trakcie transportu, możliwe jest
że miednica pacjenta będzie musiała być lekko uniesiona, tak aby można podłożyć
siedzisko pod pacjenta. Gdy użytkownik będzie znajdował się na podnośniku w bez-
piecznej pozycji, należy zamknąć blokadę(zamek siedziska). Przy każdym
transporcie pacjenta, podnośnik musi mieć zaciągnięte hamulce nożne.
Transport pacjenta na podnośnik – różne powierzchnie użytkowe
Poniższe rysunki przedstawiają prawidłowe ułożenie podnośnika podczas transportu
pacjenta na daną powierzchnię użytkową oraz w trakcie przygotowania pacjenta do
czynności zjologicznych.

viteacare.com 11
Jazda podnośnikiem na krótkim dystansie
Podnośnik jest przystosowany do transportu pacjenta na krótkim dystansie. Osoba
obsługująca podnośnik powinna być przeszkolona z obsługi podnośnika. Dla zwięk-
szenia komfortu pacjenta, podnośnik został wyposażony w poduszkę siedziska.
Przy każdym transporcie, podnośnik musi mieć zaciągnięte hamulce
nożne. Hamulce przed jazdą podnośnikiem należy zwolnić.
Siedzisko
kółka przednie
z hamulcami
nożnymi
[UP] - podnoszenie w górę
[STOP] - zatrzymanie pracy (położenie neutralne)
[DOWN] - opuszczanie do dołu
Zmiana położenia dźwigni pozwala na podnoszenie lub opuszczanie pacjenta.
Należy zwrócić szczególną uwagę na prawidłowo zamontowany trzpień
(śrubę mocującą siłownik).
Regulacja wysokości siedziska podnośnika
Siłownik wstrzyma automatycznie pracę gdy będzie znajdował się w
najwyższym lub najniższym punkcie położenia. Elektryczny siłownik
pracuje na niskonapięciowym zasilaniu co ma duży wpływ na
bezpieczeństwo użytkowania.

12 viteacare.com
Bezpieczeństwo użytkownika i pacjenta
a. Przed rozpoczęciem użytkowania podnośnika należy zapoznać się zniniejszą
instrukcją używania izachować ją na przyszłość.
b. Siedzisko służy tylko do spoczynku dla jednego pacjenta, zabrania się stawania na
nim.
c. W trakcie wsadzania i zsadzania pacjenta zpodnośnika należy zablokować
hamulce!
d. Przed przystąpieniem do siadania lub wysiadania zpodnośnika nie wolno stawać
na podnóżki.
e. Niedopuszczalne jest przenoszenie podnośnika wraz zużytkownikiem.
f. Podnośnik nie jest przeznaczony do transportu pacjenta po schodach, wcha-
rakterze noszy lub poprzez wciąganie na nim pacjenta. Konstrukcja podnośnika
ielementy łączące nie są przystosowane do tak dużych przeciążeń. Jeżeli jest
użytkowany wten sposób, grozi to osłabieniem lub uszkodzeniem całej konstruk-
cji nośnej podnośnika imożliwym wypadkiem!
g. Podnośnik przeznaczony do użytkowania wewnątrz pomieszczeń wyłącznie po
utwardzonych irównych powierzchniach.
h. Zpodnośnika można korzystać jedynie na powierzchniach, na których wszystkie
cztery koła podnośnika dotykają podłoża.
i. Nie pozostawiać podnośnika wbezpośrednim pobliżu otwartego źródła ognia.
j. Należy pamiętać, że temperatura powierzchniowa siedziska ielementów ramy
może wzrosnąć po wystawieniu na działanie słońca lub innego źródła ciepła,
natomiast wniskich temperaturach zachodzi niebezpieczeństwo bardzo dużego
wychłodzenia części metalowych podnośnika. To może być przyczyną oparzenia
lub odmrożenia części ciała.
k. Podnośnik należy przenosić wminimum dwie osoby chwytając za podstawę
jezdną (ramiona jezdne z kółkami).
l. Poruszając się po powierzchniach pochyłych należy zachować szczególną ostroż-
ność.
m.Hamulce nie służą do spowalniania podnośnika wtrakcie ruchu, należy ich uży-
wać wyłącznie aby nie dopuścić, do niepożądanych ruchów podnośnika.
n. Nie należy używać podnośnika wprzypadku stwierdzenia jakichkolwiek
widocznych lub wyczuwalnych uszkodzeń (np. pęknięcie ramy) gdyż grozi to
wypadkiem.
o. Należy przed każdym użytkowaniem, wykonać przegląd wizualny wszystkich
elementów konstrukcyjnych wyrobu, wtym:
- sprawdzić działanie systemu hamulcowego. Hamuje się przez naciśnięcie
hamulca stopą.
- dokładnie sprawdzić stabilność istan ramy nośnej.

viteacare.com 13
p. Wszelkie czynności takie jak wsiadanie, zsiadanie, zmiana pozycji pacjenta, czyn-
ności toaletowe BEZWZGLĘDNIE wymagają:
- stałej pomocy opiekuna, konstrukcja podnośnika nie daje pacjentowi możliwo-
ści kierowania inapędzania podnośnika, oraz zablokowania lub odblokowania
hamulców kół jezdnych.
q. Nie należy pozostawiać pacjenta na podnośniku (nawet przy zaciągniętych ha-
mulcach) na zjazdach, rampach, półpiętrach itp.
r. Dla zachowania parametrów użytkowych podnośnika niezmiernie ważne jest
utrzymanie wszelkich jego elementów wczystości. Składowanie podnośnika
wpomieszczeniach obardzo wysokiej wilgotności (łaźnie, pralnie itp.), lub na
wolnym powietrzu, wpołączeniu zbrakiem higieny spowoduje szybką utratę
parametrów użytkowych iestetycznych podnośnika.
s. Niedopuszczalne jest użytkowanie podnośnika, jeżeli zostały stwierdzone jakie-
kolwiek widoczne lub wyczuwalne uszkodzenia, albo stopień zużycia się części
podnośnika wskazuje na potencjalne ryzyko wystąpienia wypadku (np. zużycie
kół jezdnych, pęknięcia itp.). Wszelkie naprawy należy powierzyć wykwalikowa-
nemu personelowi, awokresie gwarancji tylko serwisowi producenta.
t. Wprzypadku transportu (np. wbagażniku) nie należy podnośnika niczym obcią-
żać, może mieć to wpływ na jego konstrukcję.
u. Chronić przed dziećmi poniżej piątego roku życia.
v. Wszelkie naprawy należy powierzyć wykwalikowanemu personelowi dystrybu-
tora lub producenta.
w. Należy zachować szczególną ostrożność przy składaniu podnośnika, brak uwagi
może grozić przytrzaśnięciem części ciała przez elementy składające się.
OSTRZEŻENIE: Każdy„poważny incydent” związany z wyrobem należy
zgłosić producentowi i właściwemu organowi państwa członkowskie-
go, w którym użytkownik lub pacjent mają miejsce zamieszkania.
OSTRZEŻENIE: Aby uniknąć ryzyka porażenia prądem elektrycznym,
urządzenie musi być przyłączone wyłącznie do sieci zasilającej z uzie-
mieniem ochronnym.

14 viteacare.com
Czynności konserwacji
• Przed użytkowaniem należy podładować akumulator.
• Akumulator należy ładować minimum raz w tygodniu lub w momencie rozłado-
wania jeśli to nastąpi wcześniej.
• Po każdym użyciu należy zdezynfekować elementy siedziska.
• Należy wykorzystywać środki do czyszczenia toalet zgodnie z zaleceniami ich
producenta. Ramę podnośnika czyścić wilgotną szmatką, siedzisko czyścić uży-
wają łagodnych detergentów. Na bieżąco usuwać zanieczyszczenia z ruchomych
elementów podnośnika (kół,śrub, zaciskowych blokad).
• Dla zachowania parametrów użytkowych wyrobu niezmiernie ważne jest utrzy-
manie wszelkich jego elementów w czystości, oraz dostosowanie się do sposobu
jego przechowywania.
• Składowanie w pomieszczeniach o bardzo wysokiej wilgotności (łaźnie, pralnie
itp.) lub na wolnym powietrzu, w połączeniu z brakiem higieny spowoduje szybką
utratę parametrów użytkowych i estetycznych.
Naprawa
W sytuacji zaistnienia konieczności wykonania napraw należy zwrócić się do
dystrybutora.

viteacare.com 15
Wyrób medyczny
Data produkcji
Producent (wytwórca)
Autoryzowany przedstawiciel we Wspólnocie Europejskiej
Conformité Européene (zgodność z wymogami UE)
Numer katalogowy (do ponownego zamówienia)
Numer seryjny
Kod partii
Postępuj zgodnie z instrukcją używania
Zajrzyj do instrukcji używania
Ostrzeżenie
Część aplikacyjna typu BF
Ochrona przed obiektami większymi niż 1mm
Ochrona przed wodą bryzgającą ze wszystkich kierunków
Możliwość zacięcia palców
Symbole

16 viteacare.com
Dopuszczalna temperatura
Do użytku wewnątrz
Maksymalna waga pacjenta
Maksymalne bezpieczne nachylenie
Produkt przeznaczony jest do transportu samochodem
Produkt jest przeznaczony do transportu samolotem
Produkt nie jest przeznaczony do stosowania jako siedzenie do
transportu w pojeździe silnikowym
Zaleca się krótkie i dokładne pranie ręczne poduszki siedziska
w 30°C, nie używać wybielacza, nie prasować, nie czyścić
chemicznie, nie używać odplamiaczy zawierających rozpusz-
czalnik, nie używać suszarki bębnowej
LIKWIDACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I
ELEKTRONICZNYCH
Niniejszy symbol na produktach lub towarzyszących dokumentach oznacza, iż
zużytych produktów elektrycznych lub elektronicznych nie wolno wyrzucać do
zwykłego odpadu komunalnego. Do poprawnej utylizacji, odnowy lub recyklingu
należy oddać takie produkty w miejscach zbiorczych dla tego typu odpadów.
Alternatywnie w niektórych państwach Unii Europejskiej albo innych
krajach europejskich można oddać swe wyroby lokalnemu sprzedawcy w czasie
zakupu podobnego nowego wyrobu. Poprawną likwidacją niniejszego produktu
pomożesz zachować cenne źródła naturalne i wspierać prewencję
potencjalnych negatywnych wypływów na środowisko naturalne i zdrowie ludz-
kie, co mogłyby być następstwem niepoprawnej likwidacji odpadów. Dalszych
informacji uzyskać można w urzędach gminnych lub miejscach zbioru
odpadów. W przypadku niepoprawnej likwidacji niniejszego produktu nałożone
mogą zostać kary zgodnie z lokalnymi przepisami. Dla podmiotów w krajach Unii
europejskiej. Jeżeli chcesz likwidować urządzenie elektryczne lub elektroniczne,
pozyskaj potrzebne informacje od swego sprzedawcy lub dostawcy.
Likwidacja w krajach poza Unię europejską Symbol ten obowiązuje w Unii Euro-
pejskiej. Jeżeli chcesz likwidować niniejsze urządzenie pozyskaj potrzebne
informacje dot. poprawnej likwidacji w lokalnych urzędach lub od swojego sprze-
dawcy.

viteacare.com 17
Importer
mdh Sp. z o.o.
Adres: ul. Maratońska 104, 94-007 Łódź, Polska
tel. [phone], fax. [phone]
www.mdh.pl
www.viteacare.com
XIAMEN SENYANG CO.,LTD
Address: No.189-1,Tongji South Road, Jimei District
Xiamen, 361000 Fujian P.R. China
SUNGO Europe B. V.
Address: Olympisch Stadion 24, 1076DE Amsterdam, Netherlands
Dane kontaktowe
Zastrzegamy sobie prawo do zmian technicznych uwarunkowanych postępem technicznym.

18 viteacare.com
English version on next page

viteacare.com 19
Table of contents
Introduction from mdh Sp. z o.o............................................................ 20
Elevator construction and technical parameters................................. 21
Technical specications....................................................................................................... 22
Indications and contraindications ........................................................ 22
Indications................................................................................................................................ 22
Contraindications .................................................................................................................. 22
Assembly ................................................................................................. 23
List of parts............................................................................................................................... 23
Scheme of detachable mains connection.................................................................... 23
Seat assembly ......................................................................................................................... 24
Usage ....................................................................................................... 26
Patient transport to an lift - simulation ......................................................................... 27
Patient transport to lift - dierent surfaces.................................................................. 27
Short distance lift driving ................................................................................................... 28
Lift seat height adjustment................................................................................................ 28
User and patient safety .......................................................................... 29
Maintenance operations........................................................................ 30
Repair......................................................................................................................................... 30
Symbols................................................................................................... 31
Contact information............................................................................... 33
Importer.................................................................................................................................... 33

20 viteacare.com
Thank you for choosing our product. We rmly believe that it will meet your expecta-
tions. Please read this document before using it for the rst time. These instructions
are meant to provide you with the necessary information on safe use of the device.
Correct compliance with the recommendations will signicantly increase the dura-
bility and aesthetics of the product. We would like to point out that we are constant-
ly trying to improve the quality of our products, which may result in minor changes
that are not included in this manual.
Electric lifts are mainly assistive devices facilitating barrier-free movement of dis-
abled people and are used for short-distance transports and rehabilitation care for
people with disabilities or patients. Using a lever that controls the elevation of the
seat, nursing sta can easily implement patient transports.
It signicantly reduces the work intensity of nursing sta and family members,
improves care eciency, reduces nursing risks and prevents patients from suering
secondary injuries during transports, while improving the quality of life and dignity
of people with disabilities and promoting rehabilitation.
Always observe the basic safety precautions according to the information given
below regarding safety when using the product. Read the entire manual carefully
before use. Keep this manual for future reference.
ATTENTION
Introduction from mdh Sp. z o.o.
