Vulcan-Hart ML-136590 User manual

F-35684 (5-07)
VULCAN-HART
DIVISION OF ITW FOOD EQUIPMENT GROUP, LLC
WWW.VULCANHART.COM
INSTALLATION &
OPERATION MANUAL
For additional information on Vulcan-Hart or to locate an authorized parts
and service provider in your area, visit our website at www.vulcanhart.com

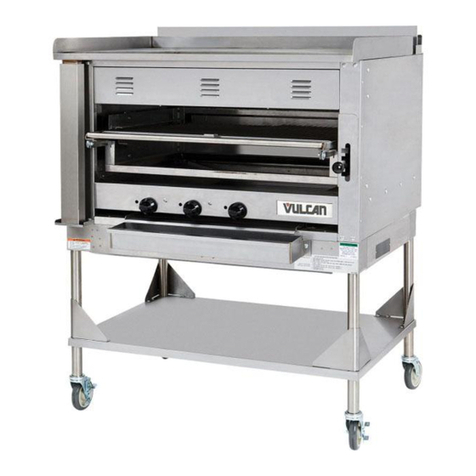

CHOP HOUSE
BROILERS
3600 NORTH POINT BLVD.
BALTIMORE, MD 21222
MODEL
VST4B ML-136590

— 2 —
IMPORTANT FOR YOUR SAFETY
THISMANUALHASBEENPREPARED FOR PERSONNELQUALIFIED TOINSTALL
GAS EQUIPMENT, WHO SHOULD PERFORM THE INITIAL FIELD START-UP
AND ADJUSTMENTS OF THE EQUIPMENT COVERED BY THIS MANUAL.
POST IN A PROMINENT LOCATION THE INSTRUCTIONS TO BE FOLLOWED IN
THE EVENT THE SMELL OF GAS IS DETECTED. THIS INFORMATION CAN BE
OBTAINED FROM THE LOCAL GAS SUPPLIER. IN THE EVENT OF A POWER
FAILURE, DO NOT ATTEMPT TO OPERATE THIS DEVICE.
IMPORTANT
IN THE EVENT A GAS ODOR IS DETECTED, SHUT
DOWN UNITS AT MAIN SHUTOFF VALVE AND
CONTACT THE LOCAL GAS COMPANY OR GAS
SUPPLIER FOR SERVICE.
FOR YOUR SAFETY
DO NOT STORE OR USE GASOLINE OR OTHER
FLAMMABLE VAPORS OR LIQUIDS IN THE
VICINITY OF THIS OR ANY OTHER APPLIANCE.
WARNING
IMPROPER INSTALLATION, ADJUSTMENT,
ALTERATION, SERVICE OR MAINTENANCE CAN
CAUSE PROPERTY DAMAGE, INJURY OR DEATH.
READ THE INSTALLATION, OPERATING AND
MAINTENANCE INSTRUCTIONS THOROUGHLY
BEFORE INSTALLING OR SERVICING THIS
EQUIPMENT.
IN THE EVENT OF A POWER FAILURE, DO NOT
ATTEMPT TO OPERATE THIS DEVICE.
© VULCAN-HART, 2007

— 3 —
TABLE OF CONTENTS
INTRODUCTION..............................................................................................................................4
GENERAL...................................................................................................................................4
UNPACKING ..............................................................................................................................4
INSTALLATION ..........................................................................................................................4
LOCATION .................................................................................................................................4
CLEARANCES ...........................................................................................................................4
INSTALLATION CODES AND STANDARDS ..........................................................................4
LEG STAND ASSEMBLY INSTRUCTIONS .............................................................................5
Required Tools .....................................................................................................................5
BROILER STAND INSTALLATION INSTRUCTIONS..............................................................5
Required Tools .....................................................................................................................5
CASTER-EQUIPPED BROILERS .............................................................................................6
BURNERS & RADIANTS ...........................................................................................................6
VENTILATION HOOD ...............................................................................................................7
GAS CONNECTION ..................................................................................................................7
GAS PRESSURE REGULATOR INSTALLATION ...................................................................7
OPERATION ....................................................................................................................................8
CONTROLS ................................................................................................................................8
LIGHTING THE GAS PILOT .....................................................................................................8
TEMPORARY SHUTDOWN ......................................................................................................8
COMPLETE SHUTDOWN ......................................................................................................... 8
PREHEATING THE BROILER ..................................................................................................9
GRIDDLE ....................................................................................................................................9
ADJUSTMENTS .........................................................................................................................9
Burner Adjustment ...............................................................................................................9
Grate and Carriage Adjustment ..........................................................................................9
CLEANING .................................................................................................................................9
Broiler Grate .........................................................................................................................9
Griddle ............................................................................................................................... 10
Stainless Steel Surfaces .................................................................................................. 10
MAINTENANCE ............................................................................................................................ 11
VENT SYSTEM ....................................................................................................................... 11
SERVICE AND PARTS INFORMATION ............................................................................... 11
GRIDDLE PLATE INSTALLATION ...........................................................................................6

— 4 —
GENERAL
Gas fired broilers are designed for commercial
use only and feature fast, efficient gas heat.
Each burner is controlled by an adjustable
on/off gas valve.
Model Number BTU/hr Input
of Burners Rating
3 @ 45,000 ea. 135,000VST4B
UNPACKING
Immediately after unpacking, check for
possible shipping damage. If the broiler is
found to be damaged, save the packaging
material and contact the carrier within 15
days of delivery.
INSTALLATION
Before installing, verify that the type of gas
(natural or propane) and the clearance
dimensions (see below) agree with the
specifications on the rating plate which is
located on right hand side of unit.
Location
The installation location must be kept free and
clear of combustibles. Do not obstruct the
flow of combustion and ventilation air.
Clearances
Check that there are sufficient clearances to
service the broiler and to make the required
gas supply connection(s). Provide 24"
clearance at the front for cleaning,
maintenance, service and proper operation.
INTRODUCTION
Combustible Non-Combustible
Construction Construction
Sides Rear Sides Rear
6 inches 6 inches 0 inches 0 inches
INSTALLATION CODES
AND STANDARDS
The broiler must be installed in accordance
with the following:
In the United States of America:
1. State and local codes.
2. National Fuel Gas Code, ANSI-Z223.1/
NFPA #54 (latest edition). Copies may be
obtained from The American Gas
Association Accredited Standards
Committee Z223, @ 400 N. Capital St. NW,
Washington, DC 20001, or the Secretary
Standards Council, NFPA, 1 Batterymarch
Park Quincy, MA 02169-7471.
3. NFPA Standard #96 Vapor Removal from
Cooking Equipment, latest edition,
available from the National Fire Protection
Association, Batterymarch Park, Quincy,
MA 02269.
4. In the Commonwealth of Massachusetts all
gas appliances vented through a ventilation
hood or exhaust system equipped with a
damper or with a power means of exhaust
shall comply with 248 CMR.
In Canada:
1. Local codes.
2. CAN/CSA-B149.1 Natural Gas Installation
(latest edition).
3.
CAN/CSA-B149.2PropaneInstallationCode
(latest edition), available from the Canadian
Gas Association, 178 Rexdale Blvd.,
Etobicoke, Ontario, Canada M9W 1R3.

— 5 —
LEG STAND ASSEMBLY
INSTRUCTIONS
Required Tools
7/16" Socket
Philips Head Screw Driver
13/16" Open End Wrench
Shelf
Screw
Nut
Lock
washer
Leg
assembly
Figure 1
1. Insert short end of leg into top of shelf
(Fig. 1).
2. Secure into place with one (1) screw, one
(1) lock washer, and one (1) nut per hole.
3. Repeat leg installation with three (3)
remaining legs.
Locking casters
(front)
Non-locking
casters
(rear)
Figure 2
4. Install the two (2) front locking casters into
the short end of the leg assembly (Fig. 2).
5. Install the rear non-locking casters into
the remaining two (2) leg assemblies.
Tighten nut
Figure 3
6. Secure all four (4) casters by tightening
down the nut on the underside of the
caster.
7. Ensure the two locking casters are located
on the same side of the stand. This will
now be the front of the broiler.
BROILER STAND INSTALLATION
Required Tools
13/16" Open End Wrench
1. Lower Broiler onto the four (4) legs of the
stand, supporting from under the body
bottom (Fig. 4).
Figure 4
w/

— 6 —
2. Install two (2) hex head bolts per leg
assembly to secure broiler body onto leg
stand (Fig. 5). (Apply lock-tight to bolt
threads.)
Hex-head
Bolts
Figure 5
CASTER-EQUIPPED BROILERS
Broilers mounted on stands with casters must
use a flexible connector (not supplied) that
complies with the Standard for Connectors
for Movable Gas Appliances, ANSI Z21.69.
CSA 6.16 and a quick-disconnect device that
complies with the Standard for Quick-
Disconnect Devices for use with Gas Fuel,
ANSI-Z21-41.CSA 6.9. In addition, adequate
means must be provided to limit movement of
the broiler without depending on the connector
and the quick-disconnect device or its
associated piping to limit broiler movement.
Attach the restraining device at the rear of the
broiler. If disconnection of the restraint is
necessary, turn off the gas supply before
disconnection.
BURNERS & CERAMIC BRICKS
a) Insert ceramic radiant brick ends at each
cornerof the burnerframe. Fourare required
for each burner (Fig. 6).
b) Tilt ceramic radiant sideways to clear
burner and frame assembly, then lower
radiant into position with one flange resting
on burner ledge and one flange resting on
frame ledge.
c) Install the remaining radiants so 5 radiants
are located on each side of the burner.
Figure 6
GRIDDLE PLATE INSTALLATION
Put the griddle plate on top of the broiler. Duh.

— 7 —
GAS PRESSURE REGULATOR
INSTALLATION
A pressure regulator is supplied and must be
installed outside the broiler when making the
gas supply connection. The regulator is preset
at the factory for 6" W.C. (Water Column) for
Natural Gas; 10" W.C. for Propane. No further
adjustment should be required.
Use the 1/8" pipe tap on the burner manifold
for checking pressure. Make sure the gas
piping is clean and free of obstructions, dirt,
and piping compound.
An adequate gas supply is necessary.
Undersized or low pressure lines will restrict the
volume of gas required for satisfactory
performance. The recommended maximum
supply pressure (upstream of the regulator) is
7" W.C. for natural gas and 11" W.C. for propane
gas. With all units operating simultaneously,
the manifold pressure on all units should not
show any appreciable drop. At no time should
the broiler be connected to supply pressure
greater than 1/2 psig (3.45 kPa) or 14" W.C.
Install the regulator as close to the broiler on
the gas supply line as possible. Make sure
that the arrow on the underside of the regulator
is oriented in the direction of gas flow to the
broiler (Fig. 7 and the regulator is positioned
with the vent plug and adjustment screw
upright (Fig. 8).
Figure 7
Figure 8
CAUTION: All gas supply connections
and any pipe joint compound
must be resistant to the
action of propane.
Purge the supply line to clean out any dust,
dirt, or foreign matter before connecting the
line to the unit.
Codes require that a gas shutoff valve be
installed in the gas line ahead of the broiler.
The gas supply line must be at least the
equivalent of 3/4" iron pipe.
When testing the gas supply piping system, if
test pressures exceed 1/2 psig (3.45 kPa), the
broiler and its individual shutoff valve must be
disconnectedfrom thegassupplypiping system.
When test pressures are 1/2 psig (3.45 kPa) or
less, the broiler must be isolated from the gas
supply piping system by closing its individual
manual shutoffvalveduring anypressuretesting
of the system.
WARNING: PRIOR TO LIGHTING, CHECK
ALL JOINTS IN THE GAS
SUPPLY LINE FOR LEAKS.
USE SOAP AND WATER
SOLUTION. DO NOT USE
AN OPEN FLAME.
VENTILATION HOOD
The broiler should be installed under a suitable
ventilation hood. For safe operation and proper
ventilation, keep the space between the broiler
and vent hood free from any obstructions.
GAS CONNECTION
The data plate indicates the type od gas and
pressure rate the unit is equipped to burn. DO
NOT connect to any other gas type.

— 8 —
OPERATION
The broiler is a free vented appliance. All
products of combustion and the heat generated
by the burners pass through the grates. When
meat is placed on the grates, this blocks the
venting and causes a temperature buildup. The
broiler operates most efficiently with valves
turned down to 1/3 or 1/2.
LIGHTING THE GAS PILOT
1. Turn the individual burner gas valves off
and wait 5 minutes
2. Turn the incoming main gas supply valve
on. Light pilots through grate area by
extending a taper to the pilot lighter tube
up under the broiler area (Fig. 10).
3. To light the burners, turn the individual
burner valves on.
Figure 10
TEMPORARY SHUTDOWN
Turn burner valves off.
COMPLETE SHUTDOWN
For complete shutdown, turn the main gas
supply valve off. (Make sure all individual
burner valves are off before relighting.)
WARNING: THE BROILER AND ITS
PARTS ARE HOT. USE
CARE WHEN OPERATING,
CLEANING, OR SERVICING
THE BROILER.
CONTROLS
Access hole to
pilot adjustment
OFF ONOFF ON
Figure 9
All orifices are of the fixed type and require no
adjustment.
Standing pilots should be adjusted via the
pilot adjustment valve to provide a slight yellow
tip on the flame. Pilots may be lighted by
extending a taper to the pilot lighter tube up
under the broiler area.
When broiling, turn burner control valves to 1/3
or 1/2 to prevent overheating.
When the grate is hot, scrape it with a wire
brush to keep the grate clean. Do not allow
debris to accumulate on the grate.
Turn flame to low setting during slack periods
to conserve energy.
Air shutters on the main burners must be
individually adjusted to provide a blue flame.
All traces of yellow should be adjusted out of
the burner flame. (See burner adjustment.)

— 9 —
PREHEATING THE BROILER
Allow the broiler to preheat for 30 minutes.
Note that grease runs forward and drops into
the trough at the front of the broiler before
draining into the grease drawer.
GRIDDLE
The griddle can be used for heating as
required. Griddle heat is controlled by the
broiler burner valves.
ADJUSTMENTS
Burner Adjustment
The efficiency of the broiler depends on a
delicate balance between the supply of air
and the volume of gas so that complete
combustion is achieved. Whenever this
balance is disturbed, poor operating
characteristics occur.
The air supply is controlled by an air shutter on
the front of the burners. The air shutter openings
should be increased until the flame on the
burner begins to “lift.” The air shutter should
then be closed slightly and locked in place. A
yellow streaming flame indicates insufficient air
(Fig. 11). This condition could be corrected by
increasing the air shutter opening.
Figure 11
Grate and Carriage Adjustment
If carriage tension is too strong, turn adjusting
nuts counterclockwise. If one side of the grate
is lower than the other side, turn adjusting nut
on the low side clockwise to level (Fig. 12).
Adjustment should be made with the grate irons
in place and allowance for product weight.
The adjusting nut is accessible from the front
as shown in Fig. 12.
Figure 12
Grate and carriage adjustments should be
done by authorized service personell only.
All burner air shutters are adjusted at the plant
but may need to be readjusted depending on
gas mixtures and altitudes at each location.
Start broiler burners and let them run for
15 minutes. Check each burner flame for
approx. a 1" high flame with a little yellow tip on
the ends.
If flame is larger or smaller than 1" the burner
shutter must be adjusted. One burner at a time,
loosen shutter screw and open slowly until flame
reaches approx. 1" high. Retighten screw.
Repeat on remaining burners needing adjustment.
Air Shutter Adjustment

— 10 —
The lower broiler grease can and the left
side griddle grease chute can be removed
for cleaning (use wire brush).
Griddle
Clean using mild detergent and griddle screen
as needed.
Stainless Steel Surfaces
There are four things that will break down
stainless steel and allow corrosion to develop:
1) abrasion
2) deposits
3) water
4) chlorides
Avoid rubbing with steel pads, wire brushes or
scrapersthat canleaveiron depositsonstainless
steel. Instead, use plastic scouring pads or soft
cloths. For stubborn stains, always rub parallel
to the polish lines or with the grain.
Hard water will leave deposits that promote rust
on stainless steel. Treated water from softeners
or certain filters can eliminate these mineral
deposits. Other deposits from food or lubrication
must be properly removed by cleaning. Use
milddetergentandnon-chloridecleaners. Rinse
thoroughly and wipe dry. Where appropriate,
apply a polish recommended for stainless steel
(such as Benefit or Super Sheen) for extra
protection and luster.
CLEANING
Broiler Grate
Scrape grate thoroughly after each use so
grease flows to drip pan. Ensure that the
grease drawer remains uninhibited. This
prevents flare-ups.
Dispose of grease regularly. Do not allow
drawer to overflow.
After being allowed to cool to at least 200°F,
grates may be removed and immersed in
commercial cleaning compound overnight. In
the morning, rinse with hot water to remove
any residues of cleaning compound.
Grease Chutes

— 11 —
MAINTENANCE
WARNING: THE BROILER AND ITS
PARTS ARE HOT. USE
CARE WHEN OPERATING,
CLEANING, OR SERVICING
THE BROILER.
VENT SYSTEM
At least twice a year, the exhaust hood (venting
system) should be examined and cleaned.
SERVICE AND PARTS INFORMATION
To obtain service and parts information
concerning this model, contact Vulcan-Hart
or refer to our website: www.vulcanhart.com
for a complete listing of Authorized Service
and Parts depots.
When calling for service, have the model number
and serial number available.

— 12 —
F-35684 (5-07) PRINTED IN U.S.A.

— 12 —
GRILLOIRS AU GAZ
F-35684 (5-07) IMPRIMÉ AUX ÉTATS-UNIS

— 11 —
GRILLOIRS AU GAZ
ENTRETIEN
AVERTISSEMENT : LE GRILLOIR ET SES
COMPOSANTS SONT
CHAUDS. EXERCER UNE
EXTRÊME PRUDENCE
LORS DE L’EXPLOITATION,
LE NETTOYAGE ET
L’ENTRETIEN DE CET
APPAREIL.
VENTILATION
Au moins deux fois l’an, vérifier et nettoyer
le conduit d’évacuation.
SERVICE DE L’ENTRETIEN ET PIÈCES
DE RECHANGE
Pour l’entretien de cet appareil ou pour obtenir
des renseignements sur les pièces de rechange,
communiquer avec le service de l’entretien
Vulcan-Hart le plus près (pour une liste complète
de nos succursales de service de l’entretien et de
pièces autorisées, visiter notre site Web à l’adresse :
www.vulcanhart.com).
Lors d’un appel de service, avoir en main le
numéro de modèle et le numéro de série.

— 10 —
GRILLOIRS AU GAZ
Enlever la rainure de récupération de graisse
pour la nettoyer (utiliser une brosse métallique).
Plaque à frire
À l’aide d’un détergent doux, nettoyer la
plaque à frire ainsi que le tamis de la grille au
besoin.
Surfaces en acier inoxydable
Quatre facteurs peuvent endommager l’acier
inoxydable et provoquer la corrosion.
1) L’abrasion
2) Les dépôts
3) L’eau
4) Les chlorures
Éviter de frotter avec un tampon en acier,
une brosse métallique ou une racle qui
pourraient laisser des dépôts de fer sur l’acier
inoxydable. Utiliser plutôt un tampon à récurer
en plastique ou un chiffon doux. Pour les
taches tenaces, toujours frotter parallèlement
aux lignes du poli ou dans le sens du grain.
Une eau dure laissera des dépôts qui provoquent
la rouille sur l’acier inoxydable. Une eau traitée
à l’aide d’un agent adoucissant ou de certains
filtreurs permet d’éliminer ces dépôts de minéraux.
Bien nettoyer les autres dépôts provenant
des aliments ou de la graisse. Utiliser un détergent
doux et un nettoyant ne contenant aucun chlorure.
Rincer à fond et essuyer. Pour une protection
supplémentaire et un beau lustre, appliquer
si nécessaire un poli recommandé pour l’acier
inoxydable, (tel que Benefit ou Super Sheen).

— 9 —
GRILLOIRS AU GAZ
PRÉCHAUFFAGE DU GRILLOIR
Laisser réchauffer le grilloir pendant 30
minutes. Noter que la graisse circule vers l’avant
et retombe dans la rainure de récupération à
l’avant du grilloir avant de se vidanger dans le tiroir
de propreté.
PLAQUE À FRIRE
La plaque à frire peut être utilisée pour chauffer les
aliments tel que requis. La chaleur de la plaque
est contrôlée par les robinets du brûleur du grilloir.
RÉGLAGES
Réglage du brûleur
Afin que la combustion soit complète, l’efficacité du
grilloir repose sur un équilibre délicat entre
l’alimentationenair et le volume de gaz. Lorsque
cet équilibre est perturbé, les caractéristiques de
fonctionnement ne sont pas aussi bonnes.
Le débit d’air est contrôlé par un obturateur d’air
placé en avant des brûleurs. Augmenter les
ouvertures de l’obturateur d’air jusqu’à ce que la
flamme sur le brûleur commence à s’élever. Fermer
l’obturateur d’air doucement et le verrouiller en place.
Une flamme jaune continue indique qu’il y a une
insuffisance d’air (Fig. 11). Ceci peut être corrigé en
augmentant l’ouverture de l’obturateur d’air.
Figure 11
Réglage de la grille et du chariot
Pour un meilleur fonctionnement, régler le chariot
de la grille. Si la tension du chariot est trop forte,
tourner les écrous de réglage dans le sens
contraire des aiguilles d’une montre. Si un côté de
la grille est inférieur à l’autre côté, tourner l’écrou
de réglage sur le côté inférieur dans le sens des
aiguilles d’une montre pour niveler (Fig. 12).
Effectuer le réglage en plaçant les fers de grille au
bon endroit en tenant compte du poids du produit.
L’écrou réglable est accessible vers l’avant
tel qu’illustré dans la Figure 12.
Figure 12
NETTOYAGE
Grille du grilloir
Gratter la grille à fond après chaque usage pour
que la graisse tombe dans la lèchefrite. S’assurer
que rien n’entrave le tiroir de propreté. Ceci prévient
les flambées.
Vider la graisse régulièrement. Ne pas laisser
le tiroir de propreté déborder.
Après avoir refroidi les grilles à au moins 99 °C
(200 °F), les enlever et les immerger dans un
composé de nettoyant commercial pour la nuit. Le
matin, les rincer avec de l’eau chaude pour enlever
tout résidu de nettoyant.any residues of cleaning
compound.
Pour élever,
tourner l’écrou
dans le sens
des aiguilles
d’une montre
Ressort de
la tension
du chariot
Écrou de réglage du
ressort de tension
du chariot
Legaztraversel’extrémitédesbriquesdecéramique.
Surgazage ou ventilation insuffisante.

— 8 —
GRILLOIRS AU GAZ
FONCTIONNEMENT
Le grilloir est un appareil de ventilation libre. Tous
les produits de combustion et la chaleur générée
par les brûleurs passent par les grilles. En plaçant
des viandes sur les grilles, la ventilation est bloquée
et la température augmente. Le grilloir fonctionne
plus efficacement lorsque les robinets de gaz sont
tournés à 1/3 ou à 1/2.
ALLUMAGE DE LA VEILLEUSE AU GAZ
1. Mettre les robinets de gaz individuels du
brûleur à OFF (arrêt) et attendre 5 minutes.
2. Mettre le robinet d’alimentation d’entrée
principale à ON (marche). Allumer les
veilleuses à travers la grille en utilisant une
bougie pour rejoindre le tube d’allumage de
la veilleuse qui est placé sous le brûleur.
3. Pour allumer les brûleurs, mettre les robinets
individuels du brûleur à ON (marche).
Figure 10
ARRÊT TEMPORAIRE
Mettre les robinets du brûleur à OFF (arrêt).
ARRÊT COMPLET
Pour un arrêt complet, mettre le robinet de
gaz principal à OFF (arrêt). (S’assurer que
tous les robinets individuels du brûleur sont
à OFF (arrêt) avant d’allumer à nouveau.
burner valves are off before relighting.)
AVERTISSEMENT :
LES COMPOSANTS CHAUDS
PEUVENT CAUSER DES
BRÛLURES. EXERCER UNE
EXTRÊME PRUDENCE
LORS DE L’EXPLOITATION,
DU NETTOYAGE OU DE
L’ENTRETIEN DU GRILLOIR.
COMMANDES
Access hole to
pilot adjustment
OFF ON
OFF ON
Figure 9
Tous les orifices sont fixes et ne requièrent
aucun réglage.
Les veilleuses permanentes se règlent par la
vanne de réglage jusqu’à ce que la pointe de
la flamme soit jaune. Pour les allumer, utiliser
une bougie pour rejoindre le tube d’allumage
de la veilleuse placé sous le grilloir.
Pour obtenir une flamme bleue, régler tous
les obturateurs d’air des brûleurs principaux
individuellement.
Régler pour éliminer toute trace de flamme jaune.
(Se référer à la section Réglage du brûleur).
Pour la cuisson sur le gril, tourner les vannes de
régulation du brûleur de 1/3 à 1/2 pour prévenir
le surchauffage.
Lorsque la grille est chaude, la gratter à l’aide
d’une brosse métallique pour la garder propre.
Ne pas laisser de débris s’accumuler sur la grille.
Pour conserver l’énergie, tourner la flamme
à un bas réglage pendant les périodes creusesto
conserve energy.
MARCHE
Veilleuse
Boutons de vanne
de régulation
ARRÊT
Trou d’accès au réglage
de la veilleuse

— 7 —
GRILLOIRS AU GAZ
INSTALLATION D’UN RÉGULATEUR
DE PRESSION DE GAZ
Un régulateur de pression est fourni et doit être
installé à l’extérieur du grilloir lors du raccordement
de l’alimentation en gaz. Le régulateur est réglé
en usine à une pression de sortie de 1,49 kPa
(6 po de colonne d’eau) pour le gaz naturel et
de 2,49 kPa (10 po) pour le gaz propane.
Pour vérifier la pression, utiliser un tuyau de 3 mm
(1/8 po) sur la tubulure d’alimentation du brûleur.
S’assurer que la canalisation de gaz est propre
et exempte de toute obstruction, de poussière
et de composant dans la tuyauterie.
Une alimentation en gaz adéquate est nécessaire.
Une conduite de pression trop petite ou une pression
trop basse peut restreindre le volume de gaz requis
pour une performance satisfaisante. La pression
d’alimentation maximale recommandée (en amont
du régulateur) est de 1,74 kPa (7 po) de colonne
d’eau pour le gaz naturel et de 2,74 kPa (11 po) pour
le gaz propane. Même en faisant fonctionner tous
les appareils simultanément, la pression de la
tubulure d’alimentation de tous les appareils ne
devrait pas indiquer de baisse sensible. En aucun
temps, le grilloir ne devrait être branché à une
pression d’alimentation plus élevée que 3,45 kPa
(1/2 psig) ou 3,48 kPa (14 po) de colonne d’eau.
Installer le régulateur aussi près que possible
du grilloir sur la conduite d’alimentation en gaz.
S’assurer que la flèche sur la sous-face du
régulateur est orientée dans la direction de
l’écoulement du gaz vers le brûleur (Fig. 7) et
que le régulateur est positionné de façon à ce
que le bouchon de ventilation et la vis de
réglage soient à la verticale (Fig. 8).
Figure 7
Figure 8
ATTENTION : Tous les raccords d’alimentation
de la conduite de gaz et la pâte à
joints de tuyaux doivent résister
à l’action du gaz propane.
Purger la conduite d’alimentation pour enlever
toute poussière, saleté ou corps étranger avant
de raccorder la conduite d’alimentation à l’appareil.
Conformément aux exigences des codes, installer
un robinet d’arrêt dans la conduite de gaz du grilloir
devant le grilloir. La conduite de gaz devrait être
l’équivalent d’un tuyau de 19 mm (3/4 po) de
diamètre.
Si la pression de la conduite de gaz est supérieure
à 3,45 kPa (1/2 psig) lors d’essais de pression,
débrancher le grilloir et son robinet d’arrêt individuel
de la conduite de gaz. Lorsque la pression d’essai
est égale ou inférieure à 3,45 kPa (1/2 psig), isoler
l’appareil de la conduite de gaz en fermant son
robinet d’arrêt individuel.
AVERTISSEMENT : AVANT DE PROCÉDER
À L’ALLUMAGE, FAIRE
CIRCULER DE L’EAU
SAVONNEUSE DANS
TOUS LES JOINTS DE
LA CONDUITE DE GAZ
POUR S’ASSURER
QU’ILS NE PRÉSENTENT
AUCUNE FUITE. NE PAS
SE SERVIR D’UNE
FLAMME NUE.
Bouchon de
ventilation Vers le grilloir
Direction de
l’écoulement du gaz
Vers le grilloir
Vers le grilloir

— 6 —
GRILLOIRS AU GAZ
2. Installer deux boulons à tête hexagonale
par patte pour fixer le bâti du grilloir dans
le support de patte (Fig. 5). (Appliquer
de la colle-frein sur le filetage.)
Hex-head
Bolts
Figure 5
GRILLOIRS SUR ROULETTES
Si l’appareil doit être installé sur des roulettes, se
munir d’un connecteur flexible (non fourni par
Vulcan) conforme aux normes ANSI-Z21.69 •
CSA 6.16 sur les connecteurs des appareils
au gaz mobile et d’un raccord à débranchement
rapide conforme aux normes ANSI-Z21.41 •
CSA 6.9. En plus, prendre les moyens
nécessaires pour limiter le mouvement de
l’appareil sans devoir compter sur le connecteur
ou le raccord à débranchement rapide, ni même
sur la tuyauterie pour le garder immobile. Fixer le
dispositif de retenue à l’arrière du grilloir. S’il
s’avère nécessaire de détacher le dispositif de
retenue, couper l’alimentation en gaz de
l’appareil. Le rattacher avant de rétablir
l’alimentation en gaz et de remettre l’appareil en
position d’exploitation.
Nota : Si le grilloir est installé sur des roulettes
et doit être déplacé pour une raison ou
une autre, il est conseillé de la niveler
à nouveau (se référer à la section
NIVELAGE).
NIVELAGE
Le grilloir est monté sur un support muni de roulettes.
Placer le grilloir sur un plancher à niveau.
BRÛLEURS ET BRIQUES EN
CÉRAMIQUE
(a) Insérer l’extrémité des briques en céramique
à éléments radiants à chaque coin du bâti du
brûleur. Quatre briques sont requises pour
chaque brûleur (Fig. 6).
b) Les pencher latéralement pour dégager le
brûleur et le bâti, puis les abaisser à leur
emplacement en plaçant un rebord sur la
pièce d’appui du brûleur et un rebord sur
la pièce d’appui du bâti.
c) Installer les briques à éléments radiants
restantes de façon à ce que cinq briques
soient placés de chaque côté du brûleur.
Figure 6
HOTTE DE VENTILATION
Installer le grilloir sous une hotte de ventilation
adéquate. Pour plus de sécurité et une bonne
ventilation, garder l’espace entre le grilloir et la
hotte de ventilation exempt de toute obstruction.
BRANCHEMENT DU GAZ
La plaque signalétique (dans le bas du panneau
avant) indique le type de gaz et la pression
nominale requis pour chauffer. NE PAS raccorder
à aucun autre type de gaz.
Bâti VUE EN PLAN Brûleur
VUE DE FACE
Briques en céramique
à éléments radiants (5
de chaque côté)
Extrémitésdesbriques
en céramique (2 de
chaquecôté)
Boulonsàtête
hexagonale

— 5 —
GRILLOIRS AU GAZ
ASSEMBLAGE DU SUPPORT DE
PATTES
Outils requis
Douille de 11 mm (7/16 po)
Tournevis à pointe cruciforme (Philips)
Clé à fourches de 21 mm (13/16 po)
Shelf
Screw
Nut
Lock
washer
Leg
assembly
Figure 1
1. Insérer la petite extrémité de la patte dans
le haut de la tablette (Fig. 1).
2. Fixer en place à l’aide d’une vis, d’une
rondelle-frein et d’un écrou par trou.
3. Faire la même chose pour les trois autres
pattes.
Locking casters
(front)
Non-locking
casters
(rear)
Figure 2
4. Installer les deux roulettes verrouillables avant
dans la petite extrémité de l’assemblage
de la patte (Fig. 2).
5. Installer les roulettes non-verrouillables
arrière dans l’assemblage de deux pattes
restantes.
Tighten nut
Figure 3
6. Fixer les quatre roulettes en serrant l’écrou
en dessous de la roulette.
7. S’assurer que les deux roulettes verrouillables
sont placées sur le même côté que le
support. C’est maintenant le devant du
Griloir.
INSTALLATION DU SUPPORT DU GRILLOIR
Outils requis
Clé à fourches 21 mm (13/16 po)
1. Abaisser le grilloir sur les quatre pattes du
support en y appuyant le dessous du bâti
(Fig. 4).
Figure 4
Serrer l’écrou
Assemblage
des pattes Vis
Rondelle-
frein
Écrou
Roulettes
verrouillables
(avant)
Roulettes
non-verrouillables
(arrière)
Tablette
