INSTALLATION &
OPERATION MANUAL
For additional information on Vulcan-Hart or to locate an authorized parts
and service provider in your area, visit our website at www.vulcanhart.com
VULCAN-HART
DIVISION OF ITW FOOD EQUIPMENT GROUP, LLC
WWW.VULCANHART.COM
P.O. BOX 696, LOUISVILLE, KY 40201-0696
TEL. [phone]
FORM 35600 Rev. A (2-05)

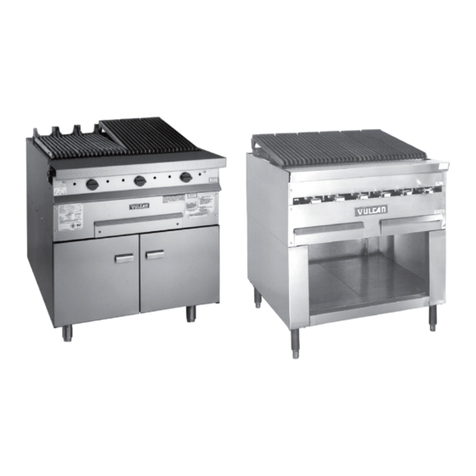

HGB(M) AND GHCB
GAS CHARBROILERS
MODELS
HGB34 ML-135520
HGB50 ML-135521
HGB60 ML-135522
HGB34M ML-135524
HGB50M ML-135525
GHCB34S ML-135526
GHCB51S ML-135527
PRIOR MLS COVERED
IN THIS CATALOG
HGB34 ML-27850
HGB50 ML-27851
HGB60 ML-27852
HGB71 ML-27853
HGB34M ML-27885
HGB50M ML-27886
HGB60M ML-27887
HGB71M ML-27888
GHCB34S ML-52245
GHCB51S ML-52247
GHMCB34 ML-52244
GHMCB51 ML-52246

– 2 –
IMPORTANT FOR YOUR SAFETY
THIS MANUAL HAS BEEN PREPARED FOR PERSONNEL QUALIFIED TO INSTALL GAS
EQUIPMENT, WHO SHOULD PERFORM THE INITIAL FIELD START-UP AND
ADJUSTMENTS OF THE EQUIPMENT COVERED BY THIS MANUAL.
POST IN A PROMINENT LOCATION THE INSTRUCTIONS TO BE FOLLOWED IN THE
EVENT THE SMELL OF GAS IS DETECTED. THIS INFORMATION CAN BE OBTAINED
FROM THE LOCAL GAS SUPPLIER.
IMPORTANT
IN THE EVENT A GAS ODOR IS DETECTED, SHUT DOWN
UNITS AT MAIN SHUTOFF VALVE AND CONTACT THE LOCAL
GAS COMPANY OR GAS SUPPLIER FOR SERVICE.
FOR YOUR SAFETY
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE
VAPORS OR LIQUIDS IN THE VICINITY OF THIS OR ANY
OTHER APPLIANCE.
WARNING: IMPROPER INSTALLATION, ADJUSTMENT,
ALTERATION, SERVICE OR MAINTENANCE CAN CAUSE
PROPERTY DAMAGE, INJURY OR DEATH. READ THE
INSTALLATION, OPERATING AND MAINTENANCE
INSTRUCTIONS THOROUGHLY BEFORE INSTALLING OR
SERVICING THIS EQUIPMENT.
IN THE EVENT OF A POWER FAILURE, DO NOT ATTEMPT TO
OPERATE THIS DEVICE.
© VULCAN-HART, 2005
MODULAR CHARBROILERS MUST BE MOUNTED ON NONCOMBUSTIBLE LEVEL SURFACE.
LEGS AND CASTERS ARE NOT AVAILABLE ON MODULAR CHARBROILERS.

– 3 –
Installation, Operation and Care of
HGB(M) and GHCB Gas Charbroilers
SAVE THESE INSTRUCTIONS
GENERAL
Vulcan-Hart Gas Charbroilers feature heavy-duty, cast-iron burners; input rating is 16,000 BTU/hr. per
burner. Each burner is controlled by an adjustable gas valve. Baffles suspended beneath the burners
reflect the heat upward, maintaining a cool zone under the burner. Special cast-alloy radiants are
located directly above each burner to maintain uniform temperature. Radiants are easily removed for
cleaning when cool.
Heavy-duty, cast-iron top grates (5 5/16" wide) (135 mm) are reversible to allow all or part of the cooking
grid surface to be level or sloped. Grooves, cast in the top grates, permit fat runoff and reduce flaring
when tilted toward the front.
The gas control valves can be adjusted to provide ideal sectional broiling results.
HGB AND GHCB SERIES CHARBROILERS
Model Width (inches) (mm) Number of Burners Btu Input Rating
HGB34(M)/GHCB34S 34 (864) 6 96,000
HGB50(M) 50 (1270) 9 144,000
GHCB51S 51 (1295) 9 144,000
HGB60(M) 60 5/8(1539) 12 192,000
HGB71(M) 71 3/8(1814) 14 224,000
ACCESSORIES
• Stainless steel splasher guard (HGB and HGBM only)
• 12" work shelf (HGB and HGBM only)
• Four swivel casters (HGB and GHCB only)
• Griddle plate 18" D x 133/4" W x 1/2" Thk. (HGB and HGBM only)
• Banking kit—joins any two charbroilers together
• Grate lifter
• Rod grate (1/2" steel rod on 3/4" centers) in lieu of cast-iron grate
• Rod grate scraper
• Flexible gas hose with quick disconnect and restraining device. (GHCB) (Consult price book
for available sizes.)

– 4 –
INSTALLATION
Before installing, verify that the type of gas (natural or propane) agrees with the specifications on the
data plate located behind the lower front cover, riveted to the center support of the burner box bottom
(HGB models), or between the grease pan guides, riveted to the left corner of the lower front cover
(GHCB models). Be sure the unit is built for the installation elevation.
UNPACKING
The charbroiler was carefully inspected before leaving the factory. The transportation company
assumes full responsibility for safe delivery upon acceptance of the shipment. Immediately after
unpacking, check for possible shipping damage. If the charbroiler is found to be damaged after
unpacking, save the packaging material and contact the carrier within 7 days of delivery.
Do not use the drawers or handles to lift or move the charbroiler.
LOCATION
The equipment area must be kept free and clear of combustible substances. A minimum 2" (51 mm) of
clearance to combustibles must be provided at the rear of all broilers; no side clearance is required for
combustibles or noncombustibles. The HGB(M) is to be installed only on noncombustible floors. The
GHCB is suitable for installation on combustible floors.
Install the charbroiler in an area that has sufficient air supply for combustion of the gas at the burners.
Provide adequate clearance for air openings into the combustion chamber. Do not obstruct the flow of
combustion and ventilation air.
Do not permit fans to blow directly at the charbroiler and, wherever possible, avoid open windows next
to the sides or back. Avoid wall-type fans that create air cross currents within the room.
Legs
Legs (6-inch [152 mm] stainless steel) or casters are factory assembled onto the bottom of the
charbroiler as specified on order.
Modular Broilers
Models HGB34M, HGB50M, HGB60M and HGB71M must be installed on a noncombustible, level
counter or stand. No adjustment is provided.
When a modular broiler is installed on a counter, it must be sealed to the counter with an NSF-approved
sealant.
INSTALLATION CODES AND STANDARDS
Install this equipment in accordance with:
In the United States
1. State and local codes, or in the absence of local codes, with:
2. National Fuel Gas Code, ANSI-Z223.1 (latest edition), available from The American Gas
Association, Inc., 1515 Wilson Boulevard, Arlington, VA 22209.
3. National Electrical Code ANSI/NFPA70 (latest edition) (if applicable).

– 5 –
In Canada
1. Local codes.
2. CSA B149.1 Natural Gas and Propane Installation Code.
3. CSA C22.1 Canadian Electrical Code.
The above are available from the Canadian Standard Association, 5060 Spectrum Way, Suite 100,
Mississauga, Ontario, Canada L4W 5N6.
Casters (Optional)
Optional casters may be obtained. Appliance will require four (4) swivel casters, two (2) of which must
be braking casters.
Appliances Mounted on Casters
Appliances mounted on casters must use a flexible connector
(not supplied by Vulcan) that complies with the Standard for
Connectors for Movable Gas Appliances, ANSI Z21.69 •
CSA 6.16 and a quick-disconnect device that complies with
the Standard for Quick-Disconnect Devices for Use With
Gas Fuel, ANSI-Z21.41 • CSA 6.9. In addition, adequate
means must be provided to limit movement of the appliance
without depending on the connector and the quick-
disconnect device or its associated piping to limit appliance
movement. Attach the restraining device at the rear of the
appliance as shown in Fig. 1.
If disconnection of the restraint is necessary, turn off the
gas supply before disconnection. Reconnect this restraint
prior to turning the gas supply on and returning the aplliance
to its installation position.
Note: If the appliance is installed on casters and is moved for any reason, it is recommended that the
appliance be releveled front to back and side to side to achieve desired cooking results. If the casters
supplied are not leveling type casters, then the flooring must be adjusted or the appliance may need
to be moved to a level location of operation.
Fig. 1
Battery Installation (GHCB Only)
Since January 5, 1998, Vulcan-Hart appliances have
changed from using Stockham gas unions to Ward (Fig. 2).
If you are installing a new battery range to an existing field
appliance, the union on the existing field appliance must be
checked against the union being used on the new range.
The union manufacturer's name around the face surface of
the union nut must match. If the new range has been
shipped using a Ward union and the old appliance has
something different—i.e., Stockham—it must be replaced
with a Ward union. Failure to replace this union could result
in a gas leak.
Extra Ward unions must be ordered through an Authorized
Vulcan Parts Depot.
Fig. 2

– 6 –
ASSEMBLY
Burners, radiants and top grates shipped with the
appliance will be packaged in a box within the
cabinet section of a cabinet base model. These
items will be packaged in a box and shipped in the
top of the appliance on open base and modular
models. These items must be assembled during
installation. See (Fig. 3).
GAS CONNECTIONS
CAUTION: All gas supply connections and any pipe joint compound must be resistant to the
action of liquefied petroleum gases.
The gas inlet location for the GHCB broiler is located at the middle rear of the broiler. The gas inlet
location for the HGB broiler is in the rear, offset to the left side of the broiler. Codes require that a gas
shutoff valve (not included) be installed in the gas line ahead of the charbroiler. The gas supply line must
be 11/4" (32 mm) NPT (inside diameter). Make sure the pipes are clean and free of obstructions, dirt and
piping compound.
WARNING: PRIOR TO LIGHTING, CHECK ALL JOINTS IN THE GAS SUPPLY LINE FOR LEAKS.
USE SOAP AND WATER SOLUTION. DO NOT USE AN OPEN FLAME.
After piping has been checked for leaks, fully purge gas pipes to remove air.
GAS PRESSURES AND ORIFICES
The standard orifices are set at 6" W.C. (Water Column) pressure for natural gas and 10" W.C. (Water
Column) pressure for propane.
TESTING THE GAS SUPPLY PIPING SYSTEM
When test pressures exceed 1/2psig (3.45 kPa), the charbroiler and an individual shutoff valve must
be disconnected from the gas supply piping system.
When test pressures are 1/2psig (3.45 kPa) or less, the charbroiler must be isolated from the gas supply
piping system by closing its individual shutoff valve.
Fig. 3

– 7 –
LEVELING THE CHARBROILER
Once gas connections have been made, place a spirit level on top of the charbroiler. Adjust the legs
to make sure that the charbroiler is level front to back and side to side in the final installed position.
No adjustment is required for modular broilers.
FLUE CONNECTIONS
The charbroiler must be located under a hood that has an adequate connection to an exhaust duct. The
hood must extend 6" (152 mm) beyond charbroiler sides.
Adequate ventilation must be provided and must comply with NFPA Standard #96 (latest edition) and
with local codes.
Clearance above the charbroiler should be adequate for products of combustion to be removed
efficiently. An 18" (457 mm) minimum clearance should be maintained between the flue vent and the
filters of the hood venting system.
Adequate air should be provided in the kitchen to replace air taken out by the ventilating system. This
will prevent charbroiler function from being affected by a reduced atmospheric pressure.
CLEAN BEFORE FIRST USE
Using a noncorrosive, grease-dissolving cleaner, clean the protective metal oils from all surface parts.
Follow the directions of the cleaner manufacturer. Rinse all parts thoroughly and wipe dry with a soft
clean cloth. Reseason cast-iron parts immediately to prevent rusting.
Seasoning
Lightly season the top grates and the griddle and the backsplash, if present, with a thin layer of cooking
oil. This should also be done after every cleaning.

– 8 –
OPERATION
WARNING: HOT PARTS CAN CAUSE BURNS. USE CARE WHEN OPERATING THE BROILER.
LIGHTING THE MANUAL GAS PILOT
Adjustment of the pilot light must be performed by a qualified Vulcan-Hart installation or service person.
The flame adjustment must be made at the time of installation.
1. Turn main gas supply ON.
2. Wait 30 seconds and, using a lighted taper, light the pilots. The pilot for each burner must be lit
(Fig. 4).
3. If pilot fails to light, turn main gas supply OFF. Wait 5 minutes and repeat.
Nightly Shutdown
Turn burner valves OFF; pilots will remain lit.
Complete Shutdown
1. Turn burner valves OFF.
2. Turn main gas supply OFF; pilots will go out.
Fig. 4

– 9 –
Preheat – HGB(M) and GHCB Broilers
Turn burners fully on for 20 to 25 minutes to allow the broiler to preheat. Valves should be turned to a
lower position to maintain grid temperature between 525°F and 625°F (274°C and 330°C) for optimum
broiling.
CAUTION: Leaving the valves fully on beyond the recommended preheat time will produce grid
temperatures above 1000°F (538°C), which can cause radiants to warp.
Positioning the Top Grates
The top grates have two positions. With one side up, the grids are horizontal (flat). With the other side
up, the grates slope toward the front. Use the sloped grate for most broiling to allow the groove on each
side of the grid bars to catch the melted fat and allow it to flow to the trough in front. The grease will then
flow through an opening to the grease drawer.
Do not allow the meat being broiled to catch fire as this results in a poor flavor. Fatty meats may require
reduced temperatures to minimize flames.
Fig. 5
Fig. 6
CONTROLS (FIG. 5) – HGB(M) BROILERS
OFF — Horizontal when off.
ON — Turn valve handle counterclockwise 90 degrees so it is
vertical to open the burner gas valve completely. Adjust
the valve between OFF and ON positions to moderate the
heat.
CONTROLS (FIG. 6) – GHCB BROILERS
OFF — Turn the knob to the right.
LO — Turn the knob to the left.
HI — Turn the knob straight up to the 12-o'clock position.
The burner heat may be controlled by turning the valve knob anywhere between the OFF and LO
positions. The burner heat will be more intense between OFF and HI and less intense between HI and
LO.

– 10 –
CLEANING
• Keep the broiler clean.
• Clean the grate grooves with the wire brush provided.
• Empty the grease drawer frequently.
Top Grates
Clean the top grates daily on both the top and bottom surfaces with a good wire brush or burlap or other
grease-absorbing material to remove spillover, grease and so forth before it burns in. Avoid a crust on
the top of the grill: It looks unsightly and slows cooking speed (scrape off if necessary). Burn off grates
at full input after cleaning. Season grates before cooking, see Seasoning on page 8.
Burner Radiants
To prevent continuous smoking, keep the charbroiler clean. Never allow grease or fat to accumulate.
Clean burner radiants daily with a good wire brush. The radiants may be cleaned in place or removed
for a more thorough cleaning. Steel wool may be used for more stubborn spots.
Grease Trough and Drawer
Empty and clean the grease trough, and drain the drawer thoroughly at least once every day.
Exterior Surfaces
Clean all exposed surfaces of the entire charbroiler thoroughly at the end of each day. Stainless steel
may be cleaned with a damp cloth; stubborn soil may be removed with detergent and warm water.

– 11 –
MAINTENANCE
WARNING: HOT PARTS CAN CAUSE BURNS. USE CARE WHEN MAINTAINING THE BROILER.
BURNERS
If, after a period of satisfactory operation, burner flame characteristics should change or length of flame
should be reduced, burner ports may have become restricted. Burners should be cleaned at least every
60 days and more often if required. To clean burners, remove and boil in a strong solution of lye water
for about 15 minutes. Ports can be opened with a sharp-pointed instrument or proper-sized drill bit. Be
careful not to increase the size of the burner ports.
If the mixer openings or pilot orifices need cleaning, contact your Vulcan gas service technician. This
should be done at least every 6 months and more often if necessary.
SERVICE AND PARTS INFORMATION
To obtain service and parts information concerning this model, contact the Vulcan-Hart Service
Agency in your area (refer to our website, www.vulcanhart.com for a complete listing of Authorized
Service and Parts depots).
When calling for service, the following information must be available: model number, serial number,
manufacture date code (MD) and voltage.

– 12 –
FORM 35600 Rev. A (2-05) PRINTED IN U.S.A.

MODÈLES
HGB34 ML-135520
HGB50 ML-135521
HGB60 ML-135522
HGB34M ML-135524
HGB50M ML-135525
GHCB34S ML-135526
GHCB51S ML-135527
HGB34 ML-27850
HGB50 ML-27851
HGB60 ML-27852
HGB71 ML-27853
HGB34M ML-27885
HGB50M ML-27886
Pour de plus amples détails concernant Vulcan-Hart ou pour repérer le détaillant de
pièces et de service autorisé le plus près, visiter notre site Web à : www.vulcanhart.com
MODE D’INSTALLATION ET
MODE D’EMPLOI
VULCAN-HART P.O. BOX 696, LOUISVILLE, KY 40201-0696
UNE DIVISION DE GROUPE ITW ÉQUIPEMENT ALIMENTAIRE, LLC TÉL. [phone]
WWW.VULCANHART.COM F35600 RÉv. A (02-05)
GRILLOIR AU GAZ DE TYPE
CHARBON DE BOIS HGB (M) ET GHCB
ANCIENNEMENT, LES PIÈCES PORTAIENT
LES NUMÉROS DE ML SUIVANTS :
HGB60M ML-27887
HGB71M ML-27888
GHCB34S ML-52245
GHCB51S ML-52247
GHMCB34 ML-52244
GHMCB51 ML-52246
GHCB34S
HGB34

– 2 –
© COMPAGNIE VULCAN-HART, 2005
MESURES DE SÉCURITÉ IMPORTANTES
CE MANUEL A ÉTÉ PRÉPARÉ À L’INTENTION D’UN PERSONNEL QUALIFIÉ ET AUTORISÉ À
INSTALLER DES APPAREILS FONCTIONNANT AU GAZ ET À EFFECTUER LE DÉMARRAGE
INITIAL CHEZ LE CLIENT DE MÊME QUE LE RÉGLAGE DES APPAREILS CONCERNÉS DANS
CE MANUEL.
AFFICHER À UN ENDROIT VISIBLE LES PREMIERS SOINS À ADMINISTRER À TOUTE
PERSONNE AYANT RESPIRÉ LES GAZ QUE CET APPAREIL DÉGAGE. ON PEUT SE
PROCURER CES INFORMATIONS CHEZ LE FOURNISSEUR DE GAZ LE PLUS PRÈS.
EN CAS DE PANNE DE COURANT, NE PAS FAIRE
FONCTIONNER CET APPAREIL.
AVERTISSEMENT
L’INSTALLATION, LE RÉGLAGE, LA MODIFICATION
ET L’ENTRETIEN INCORRECTS DE CET APPAREIL
PEUVENT CAUSER DES DOMMAGES MATÉRIELS,
DES BLESSURES ET MÊME LA MORT. LIRE LES
INSTRUCTIONS D’INSTALLATION, DE FONCTIONNEMENT
ET D’ENTRETIEN AVANT DE PROCÉDER À TOUTE
INSTALLATION OU TOUT ENTRETIEN.
MESURE DE SÉCURITÉ
NE PAS RANGER NI UTILISER DE L’ESSENCE NI TOUT
AUTRE LIQUIDE OU VAPEUR INFLAMMABLE À
PROXIMITÉ DE CET APPAREIL OU DE TOUT AUTRE
APPAREIL.
IMPORTANT
EN CAS D’ODEURS DE GAZ, ÉTEINDRE L’APPAREIL PAR
LE ROBINET D’ARRÊT PRINCIPAL ET COMMUNIQUER
AVEC LA COMPAGNIE DE GAZ LA PLUS PRÈS OU
AVEC LE FOURNISSEUR DE GAZ ATTITRÉ POUR
L’ENTRETIEN.
INSTALLER LES GRILLOIRS MODULAIRES SUR UNE SURFACE NON COMBUSTIBLE
UNIQUEMENT. LES PATTES ET LES ROULETTES NE SONT PAS DISPONIBLES SUR
CES MODÈLES.

– 3 –
Installation, fonctionnement et entretien
Grilloirs au gaz de type charbon de bois
des séries HGB (M) et GHCB
DOCUMENT À CONSERVER.
GÉNÉRALITÉS
Les grilloirs au gaz de type charbon de bois Vulcan-Hart sont pourvus de brûleurs à service intense en
fonte de 16 000 BTU/h commandés par un robinet à gaz réglable. Des déflecteurs fixés au-dessous
des brûleurs réfléchissent la chaleur vers le haut de façon à maintenir une zone froide sous les
brûleurs. Des éléments radiants en fonte alliée de conception unique sont placés directement en
dessous de chaque brûleur afin de maintenir une température uniforme. Ces éléments s’enlèvent
facilement aux fins de nettoyage lorsqu’ils sont froids.
Les grilles sont formées de sections réversibles en fonte robuste de 135 mm (5 5/16 po) de largeur
qui permettent l’utilisation de toute la surface de cuisson ou d’une partie seulement, procurant ainsi
une grande souplesse d’utilisation (de niveau ou inclinée). Des rainures de récupération moulées
dans chaque lame et inclinées vers l’avant facilitent l’écoulement de la graisse.
Les robinets à gaz sont réglables pour un rendement optimal.
Modèle Largeur mm(po) Nombre de brûleurs Début (BTU)
HGB34(M)/GHCB34S 864 (34) 6 96 000
HGB50(M) 1 270 (50) 9 144 000
GHCB51S 1 295 (51) 9 144 000
HGB60(M) 1 539 (60 5/8) 12 192 000
HGB71(M) 1 814 (71 3/8) 14 224 000
ACCESSOIRES
• Écran anti-éclaboussures en acier inoxydable (HGB et HGBM seulement)
• Tablette de travail de 305 mm (12 po) (HGB et HGBM seulement)
• Quatre roulettes pivotantes (HGB et GHCB seulement)
• Plaque à frire de 457 P x 349 L x 13 mm E (18 x 13 3/4 x 1/2 po) (HGB et HGBM seulement)
• Nécessaire de raccordement de grilloirs (pour le raccordement de deux appareils)
• Poignée pour section de grille
• Grille à tige (tige en acier de 13 mm [1/2 po] sur centres de 19 mm [3/4 po]) au lieu de grilles
en fonte
• Racloir de grille à tige
• Tuyau flexible à gaz muni d’un raccord à débranchement rapide et d’un dispositif de retenue
(GHCB). (Consulter la liste de prix pour les grandeurs offertes)
GRILLOIRS AU GAZ DE TYPE CHARBON DE BOIS DES SÉRIES HGB ET GHCB

– 4 –
INSTALLATION
Avant de procéder à l’installation, s’assurer que le type de gaz (naturel ou propane) de l’immeuble
correspond aux spécifications de la plaque signalétique derrière le couvercle avant inférieur et rivetée
au support central du bas de la boîte du brûleur (modèles HGB), ou entre les guides du tiroir de
propreté, et rivetée au côté gauche du couvercle avant inférieur (modèles GHCB). S’assurer que
l’appareil a été conçu pour l’altitude où il est installé.
DÉBALLAGE
Avant de quitter l’usine, cet appareil a été inspecté soigneusement. Le transporteur est entièrement
responsable de la livraison de l’appareil. Immédiatement après avoir déballé l’appareil, vérifier s’il n’a
pas été endommagé lors du transport. En cas de dommages, conserver le matériel d’emballage et
aviser le transporteur dans les 15 jours suivant la date de réception.
Ne pas soulever ni déplacer l’appareil par les tiroirs ou les poignées.
EMPLACEMENT
Aucune substance combustible ne doit se trouver à proximité de l’appareil. Observer un dégagement
d’au moins 51 mm (2 po) derrière l’appareil pour le branchement du gaz; aucun dégagement n’est
requis de chaque côté. Installer le grilloir HGB(M) sur une surface non combustible uniquement. Le
modèle GHCB peur s’installer sur une surface combustible.
S’assurer d’une ventilation suffisante dans le local pour permettre la combustion des gaz.
Installer le grilloir de manière à ne pas obstruer l’air nécessaire à la combustion et à la ventilation.
Observer un dégagement suffisant autour des ouvertures d’approvisionnement d’air de la chambre de
combustion.
Veiller à ce que les ventilateurs ne soufflent pas directement sur le grilloir et, dans la mesure du
possible, ne pas ouvrir les fenêtres à proximité de l’appareil ni utiliser des ventilateurs muraux qui
produisent des courants d’air.
Pattes
Les pattes ou roulettes en acier inoxydable de 152 mm (6 po) sont assemblées en usine sous l’appareil
conformément à la commande du client.
Grilloirs modulaires
Installer les modèles HGB34M, HGB50M, HGB60M et HGB71M uniquement sur un support ou un
comptoir incombustible de niveau. Aucun réglage n’est requis.
Pour l’installation sur un comptoir, fixer l’appareil au moyen d’un adhésif homologué par la NSF.
CODES D’INSTALLATION ET NORMES
L’installation de cet appareil doit être conforme aux codes suivants :
L’installation de votre cuisinière Vulcan doit se faire selon les codes suivants :
Aux États-Unis :
1. Codes locaux
2. Norme ANSI/Z223.1 (dernière édition) du National Fuel Gas Code dont on peut se procurer un
exemplaire auprès de l’American Gas Association Inc., 1515 Wilson Blvd., Arlington, VA 22209.
3. Norme ANSI/NFPA-70 (dernière édition) du National Electrical Code (si applicable).

– 5 –
Au Canada :
1. Codes locaux.
2. Norme CSA B149.1 du Code d’installation des appareils fonctionnant au gaz naturel et propane
(si elle s’applique).
3. Norme CSA et C22.1 du Code canadien de l’électricité (dernière édition).
On peut se procurer un exemplaire des normes ci-dessus auprès de l’Association canadienne de
normalisation, 5060 Spectrum Way, Bureau 100, Mississauga, Ontario, Canada L4W 5N6.
Roulettes (en option)
Des roulettes sont offertes en option. L'appareil requiert 4 roulettes pivotantes dont deux à frein.
Appareil installé sur roulettes
Si l’appareil doit être installé sur des roulettes, se munir
d’un connecteur flexible (non fourni par Vulcan) conforme
aux normes ANSI-Z21.69 ou CSA 6.16 sur les connecteurs
des appareils au gaz mobile et d’un raccord à
débranchement rapide conforme aux normes ANSI-Z21.41
ou CSA 6.9. En plus, prendre les moyens nécessaires
pour limiter le mouvement de l’appareil sans devoir compter
sur le connecteur ou le raccord à débrayage rapide, ni
même sur la tuyauterie pour le garder immobile. Fixer le
dispositif de retenue à l’arrière de la cuisinière (Fig. 1).
S’il s’avère nécessaire de détacher le dispositif de retenue,
couper l’alimentation en gaz de l’appareil. Le rattacher
avant de rétablir l’alimentation en gaz et de remettre
l’appareil en position d’exploitation.
Nota : Si la cuisinière est installée sur des roulettes et doit être déplacée pour une raison ou une autre,
il est conseillé de la niveler à nouveau d’avant en arrière et d’un côté à l’autre. Si les roulettes fournies
ne sont pas des roulettes de nivelage, ajuster le plancher en conséquence ou déplacer l’appareil à un
autre endroit.
Installation en série (GHCB seulement)
Depuis le 5 janvier 1998, Vulcan-Hart n’utilise plus
des raccords-unions de gaz Stockham, mais uniquement
des raccords-unions Ward (Fig. 2). Pour le raccordement
en batterie d’une nouvelle cuisinière à une cuisinière
déjà en place, vérifier que le nom du fabricant gravé
sur les raccords-unions des deux appareils est le même.
Si la nouvelle cuisinière est pourvue d’un raccord-union
Ward, mais que le raccord-union de la cuisinière en
place est différent, par exemple Stockham, remplacer
celui-ci par un raccord-union Ward, faute de quoi cela
risque de causer une fuite de gaz.
Commander votre raccord-union du service de l’entretien
Vulcan le plus près.
Fig. 1
Fig. 2
FIXER LA CHAÎNE
DE RETENUE DE
LA CONDUITE
D’ALIMENTATION
EN GAZ ICI

– 6 –
ASSEMBLAGE
Les brûleurs, éléments radiants et grilles expédiés
avec l’appareil sont emballés dans une boîte placée
à l’intérieur d’une section du meuble, si c’est un
modèle sur meuble, et sur le dessus d’un appareil
à base ouverte et modulaire. Les assembler au
moment de l’installation (Fig. 3).
Fig. 3
BRÛLEUR
ÉLÉMENT RADIANT
GRILLE
BRANCHEMENT DU GAZ
ATTENTION : Tous les raccords d’alimentation de la conduite de gaz et la pâte à joints de
tuyaux doivent résister à l’action du gaz propane.
L’entrée de gaz se trouve à l’arrière du grilloir, en plein centre sur le modèle GHCB et décalée à droite
sur le modèle HGB). Conformément aux exigences des codes, installer un robinet d’arrêt (non fourni)
dans la conduite de gaz, en amont de l’appareil. Un régulateur de pression du gaz est fourni avec
l’appareil pour son installation sur la canalisation de gaz. La conduite de gaz doit avoir au moins
32 mm (1 1/4 po) de diamètre intérieur. S’assurer que les tuyaux sont propres et qu’ils ne comportent
aucun corps étranger ni trace de saleté ou de pâte à joints.
AVERTISSEMENT : AVANT DE PROCÉDER À L’ALLUMAGE, FAIRE CIRCULER DE L’EAU
SAVONNEUSE DANS TOUS LES JOINTS DE LA CONDUITE DE GAZ POUR S’ASSURER
QU’ILS NE PRÉSENTENT AUCUNE FUITE. NE PAS SE SERVIR D’UNE FLAMME NUE.
Après avoir enrayé toute possibilité de fuite, purger la conduite de gaz pour évacuer tout l’air qu’elle
contient.
PRESSIONS ET ORIFICES DE GAZ
Les orifices standard sont réglés à une pression de 1,49 kPa (6 po de colonne d’eau) pour le gaz
naturel et de 2,49 kPa (10 po de colonne d’eau) pour le gaz propane.
ESSAIS DE LA CANALISATION DE GAZ
Si la pression de la canalisation de gaz est supérieure à 3,45 kPa (1/2 psig) lors d’essais de pression,
débrancher le grilloir et son robinet d’arrêt de la conduite de gaz.
Lorsque la pression d’essai est égale ou inférieure à 3,45 kPa (1/2 psig), isoler l’appareil de la
canalisation de gaz en fermant son robinet manuel.

– 7 –
NIVELAGE DU GRILLOIR
Une fois le branchement du gaz effectué, déposer un niveau à bulle d’air sur le dessus du grilloir.
Mettre l’appareil de niveau d’avant vers l’arrière, puis latéralement en réglant les pieds.
Aucun réglage n’est nécessaire pour les grilloirs modulaires.
CONDUIT D’ÉVACUATION
Placer le grilloir sous une hotte appropriée raccordée à un conduit d’évacuation. Celle-ci doit
dépasser les côtés du grilloir de 152 mm (6 po).
S’assurer d’une ventilation suffisante conformément à la norme NFPA n× 96 (dernière édition) et aux
codes concernés en vigueur.
Un dégagement approprié est requis au-dessus de l’appareil pour l’évacuation efficace des gaz
brûlés. Observer un dégagement minimum de 457 mm (18 po) entre le conduit d’évacuation et les
filtres de la hotte.
La cuisine doit être suffisamment aérée pour que l’air évacué par le système de ventilation soit
remplacé par de l’air frais, faute de quoi une pression atmosphérique insuffisante empêchera le bon
fonctionnement du grilloir.
AVANT UNE PREMIÈRE UTILISATION
Nettoyer tous les composants de surface au moyen d’un produit de nettoyage et de dégraissage sans
acide pour enlever toute trace du film protecteur d’huile. Suivre les indications du fabricant. Rincer
à fond tous les composants et les essuyer avec un chiffon propre et doux. Réapprêter les plaques en
fonte immédiatement pour empêcher la rouille.
Apprêtage
Appliquer une mince couche d’huile de cuisson sur les grilles, la plaque à frire et le panneau anti-
éclaboussures (si le grilloir en est pourvu d’un). Répéter après chaque nettoyage.

– 8 –
FONCTIONNEMENT
AVERTISSEMENT : LES COMPOSANTS CHAUDS PEUVENT CAUSER DES BRÛLURES.
EXERCER UNE EXTRÊME PRUDENCE LORS DE L’EXPLOITATION DU GRILLOIR.
ALLUMAGE DE LA VEILLEUSE DU ROBINET DE GAZ MANUEL
Le réglage de la veilleuse doit être effectué par un technicien Vulcan-Hart qualifié. Le réglage de la
flamme doit être effectué au moment de l’installation.
1. Ouvrir le robinet de gaz principal.
2. Attendre 30 secondes, puis allumer les veilleuses au moyen d’une bougie. Toutes les veilleuses
devraient s’allumer (Fig. 4).
3. Si une veilleuse refuse de s’allumer, fermer le robinet de gaz principal. Attendre cinq minutes
et reprendre les étapes ci-dessus.
Arrêt nocturne
Fermer les robinets de gaz; les veilleuses devraient rester allumées.
Arrêt prolongé
1. Fermer les robinets des brûleurs.
2 Fermer le robinet de gaz principal; les veilleuses devraient s’éteindre.
Fig. 4
ALLUMER LES VEILLEUSES
AU MOYEN D’UNE BOUGIE
