Art. 1952 003 645
RADLAGERWERKZEUG
SATZ,
Ford Transit ab BJ 2012
WHEEL BEARING SET
Ford Transit from 2012

2

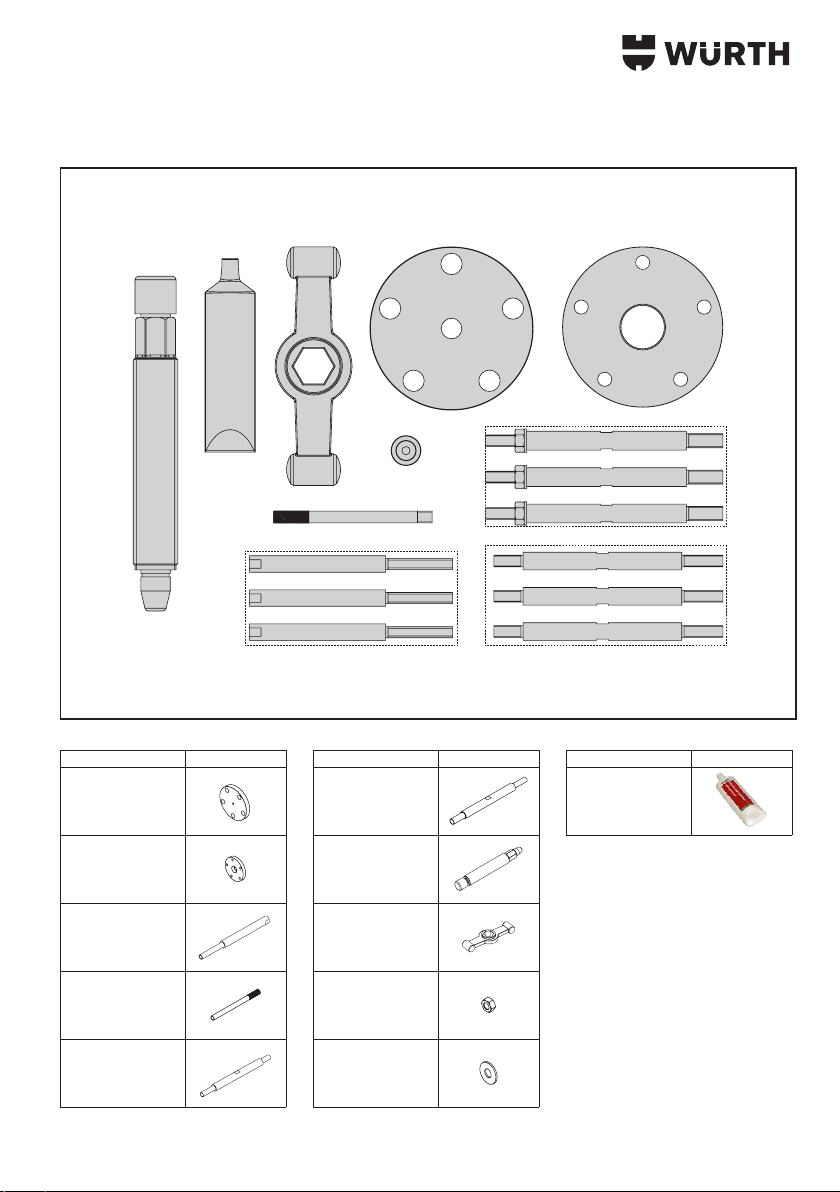

Ref.
1952 003 646
1952 003 647
1952 003 648
1952 003 649
1952 003 356
Ref.
1952 003 357
1952 003 358
1952 003 359
1952 003 399
1952 006 512
Ref.
0893 104 1
1952 003 358
0893 104 1
1952 003 649
1952 003 648 1952 003 356
1952 003 357
1952 003 647
1952 003 6461952 003 359

3
VORBEMERKUNG
Verwenden Sie Unfallschutzhandschuhe, Sicherheitsschuhe, Helm
und Schutzbrille.
Unsachgemäße Verwendung:
- Das Produkt darf nur und ausschließlich für den in dieser
Dokumentation beschriebenen Zweck verwendet werden.
Jede anderweitige Verwendung ist als unsachgemäß zu
betrachten.
- Der Hersteller übernimmt keinerlei Haftung für jegliche
Schäden aufgrund des fehlerhaften oder unsachgemäßen
Einsatzes des Werkzeugs.
- Die unsachgemäße Verwendung führt darüber hinaus
zum Verfall der Garantie.
Behandeln Sie die Werkzeuge sorgfältig:
- Halten Sie die Werkzeuge stets sauber.
- Legen Sie die Werkzeuge wieder ins Innere der
Originalpackung.
HINWEISE
Der Betrieb des Kits ist Fachpersonal vorbehalten.
Mit Hilfe dieses Spezialwerkzeugs lässt sich die Vorderradlager-
Einheit sicher aus dem Achskörper demontieren und anschließend
die Bremsscheibe von der Lagerbaugruppe trennen.
Der Satz eignet sich für Arbeiten am Hinterrad- und
Vorderradantrieb!
Radlager und Radnabe werden nicht beschädigt und können bei
Bedarf wiederverwendet werden!
Kein Ausbau der Antriebswelle erforderlich!
Insgesamt 5 Stützfüße sorgen für eine optimale Kraftverteilung
besonders bei stark korrodierten, festsitzenden Lagergehäusen.

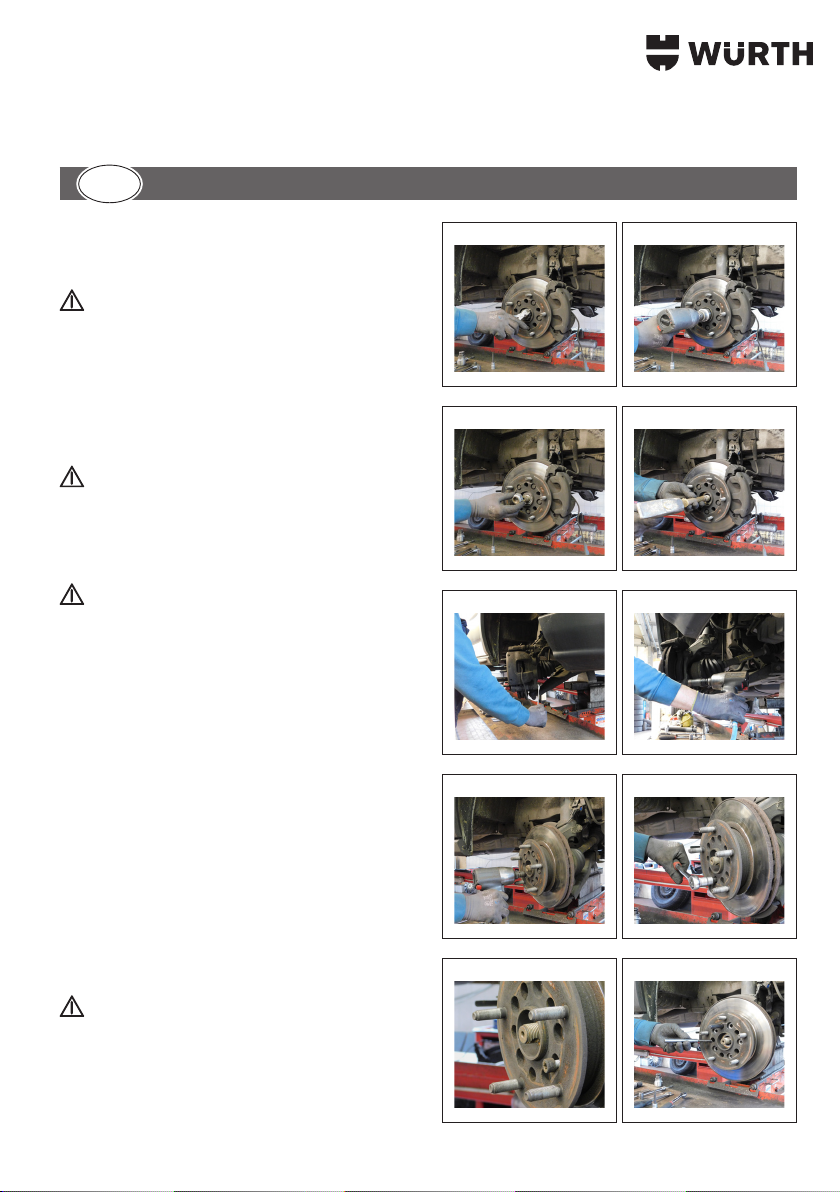

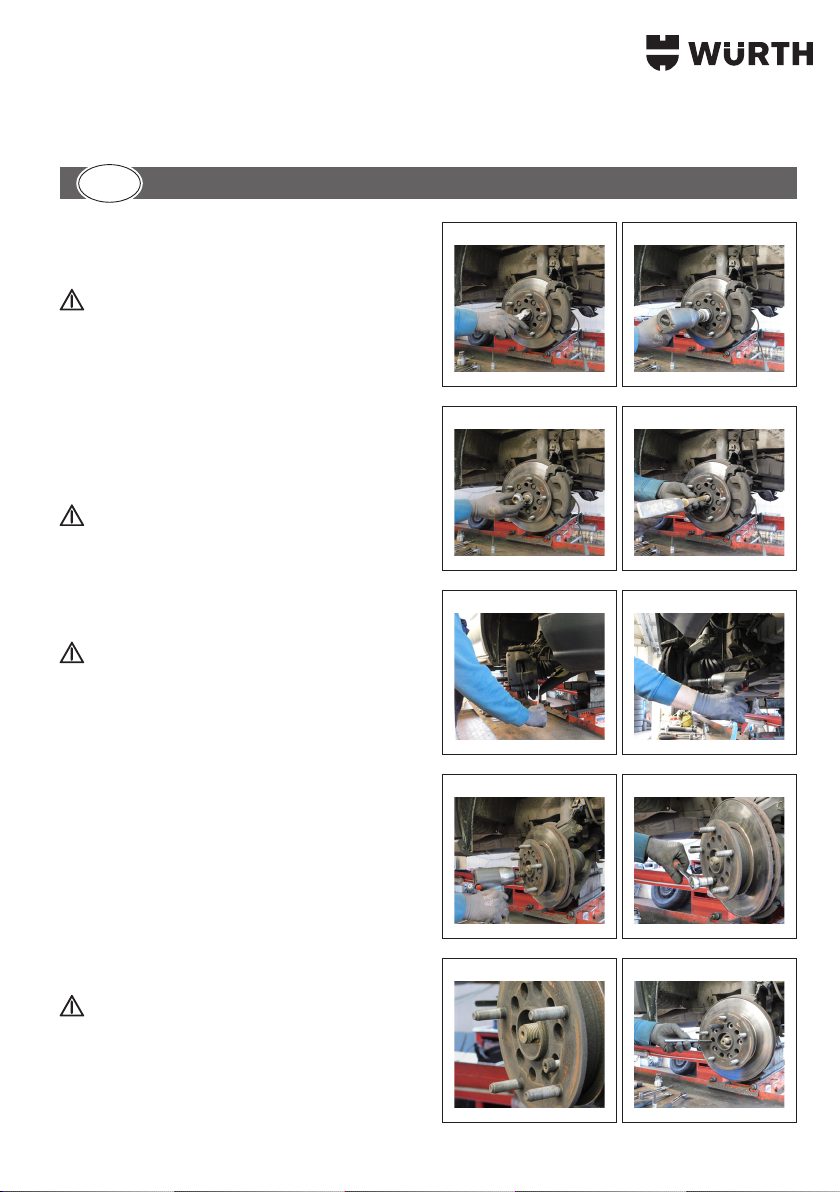

AUSBAU VORDERACHSE: LAGER-NABENEINHEIT MIT
BREMSSCHEIBE AUSBAUEN
Antriebswelle mittels Alu- bzw. Messingdorn lösen. (Abb.4)
Hinweis: Besonders festsitzende Antriebswellen können mit
dem Würth-Satz 1952 003 290 in Verbindung mit der 12t
Mechadraulik-Spindel 1952 004 070 gelöst werden.
Anschließend Bremssattel und Sattelträger entfernen.
(Abb.5+6)
VORBEREITUNG
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
1 2
3 4
5 6
7 8
9 10

4
Befestigungsschrauben für Bremsscheibe und Radlagergehäuse
demontieren. (Abb. 7+8+9)
Die 5 Stützbolzen mit einseitigem, langem Gewinde werden
nun durch die Bohrungen in der Bremsscheibe hindurch, in die
Gewindeaufnahmen für das Radlagergehäuse, am Achskörper
eingeschraubt. (Abb. 10+11)
Jetzt werden die 5 Zugbolzen je nach Gewindegröße M10x1,5
bzw. M12x1,5 in die Gewinde der Bremsscheibe eingeschraubt.
(Abb. 12+13)
Achtung: Unter Umständen empehlt es sich, die Gewinde
vorher mit einem passenden Gewindeschneider zu reinigen.
Die Abstützplatte soweit auf die Zugbolzen aufschieben
bis sie auf den Stützbolzen auiegt. (Abb. 14) Dann die
Spindelaufnahmeplatte aufstecken und jeweils mit U-Scheibe und
Mutter mit befestigen. (Abb. 15)
Das Gewinde der Schlagspindel mit dem mitgelieferten fett
schmieren (Abb. 16) und in die Aufnahmeplatte einschrauben.
Anschließend wird der Schlagschlüssel auf dem 6-kant platziert.
(Abb. 17)
DIE FUNKTION DER SCHLAGSPINDEL
Die Spindel wird von Hand soweit eingeschraubt bis sie an der
Abstützplatte auiegt. Nun wird mit Hilfe des Schlagschlüssels
und einem geeigneten Hammer oder Fäustel (ca.1-2kg) Druck
aufgebaut. (Abb. 18) Sobald genügend Druck aufgebaut ist, wird
mit dem Hammer direkt auf das Spindelende geschlagen und somit
das Lösemoment erzeugt. Der Schlagbolzen ist beweglich im hohlen
Spindelkörper gelagert. (Abb. 19)
Achtung: Er kann nur einige Millimeter bis zum Anschlag
eingeschlagen werden. Sobald sich das Bauteil etwas gelöst
hat wird die Spindel weiter eingedreht und der Vorgang kann
wiederholt werden bis das Bauteil vollständig gelöst ist.
Schlagspindel, Spindel-Aufnahme-Platte, Abstützplatte, Zugbolzen
und Abstützbolzen entfernen (Abb. 20) und die Einheit aus
Radlagergehäuse, Bremsscheibe und Radnabe komplett entnehmen.
(Abb. 21)

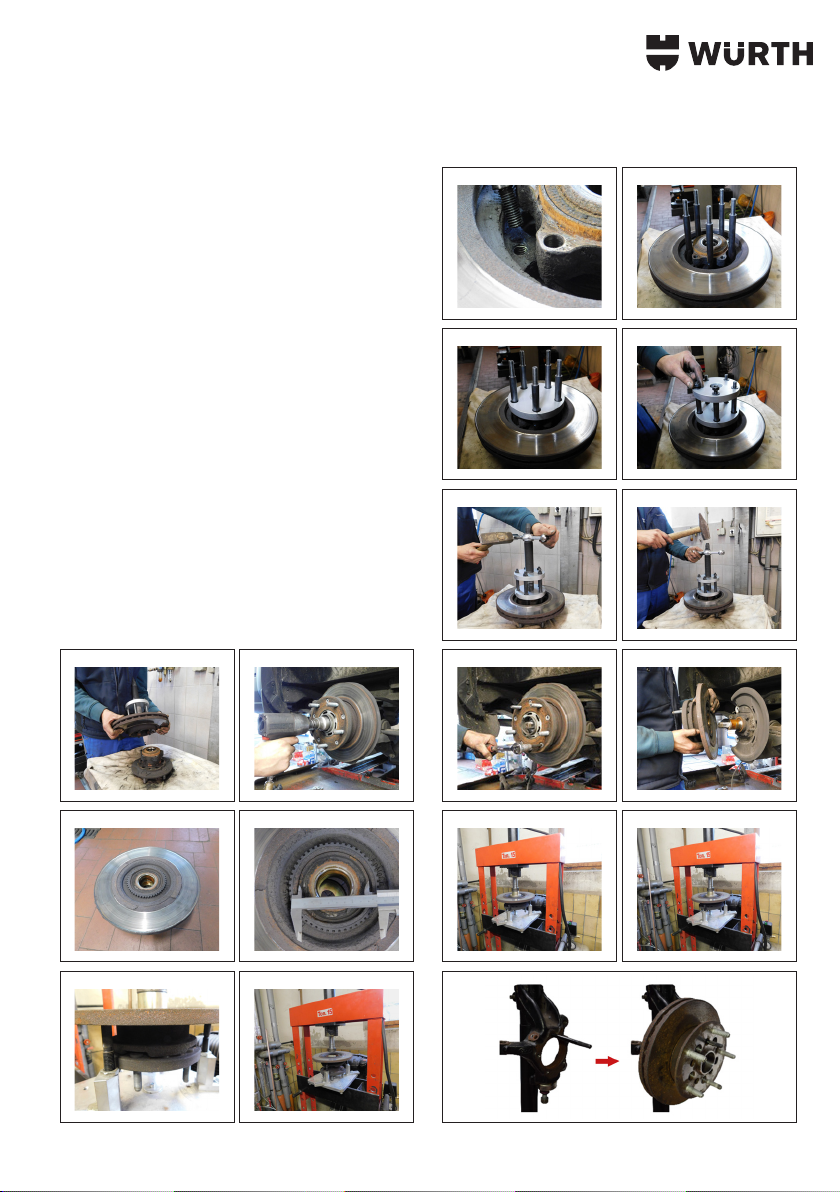

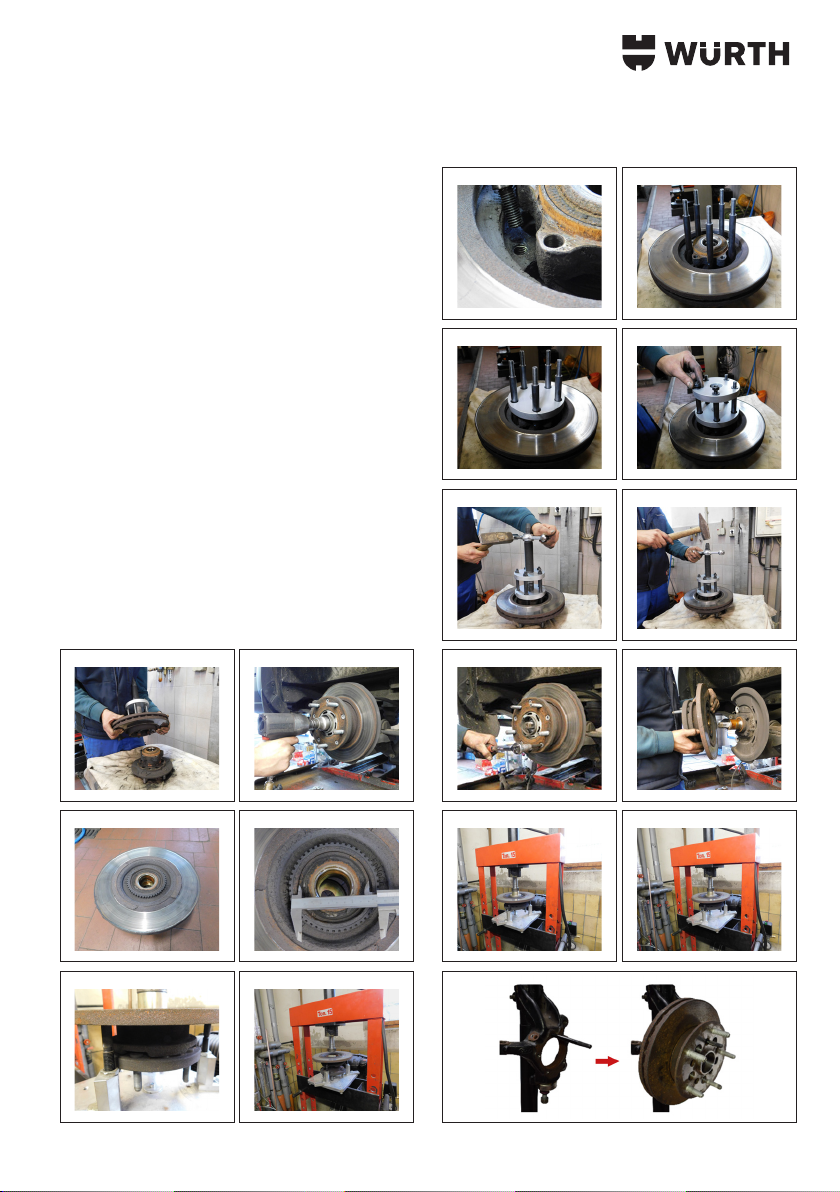

BREMSSCHEIBE LÖSEN
Die Einheit mit dem Radlager nach oben ablegen. (Abb. 22) 5
Zugbolzen je nach Gewindegröße M10x1,5 bzw. M12x1,5 (Abb.
23+24) von hinten in die Gewinde der Bremsscheibe einschrauben
und Abstützplatte platzieren. (Abb. 25)
Spindel-Aufnahme-Platte auf die Zugbolzen auegen und mit
U-Scheibe und Mutter befestigen. (Abb. 26) Anschließend
11
13
15
17
19
21
12
14
16
18
20
22

5
Schlagspindel bis Anschlag einschrauben (Abb. 27) und betätigen
bis sich die festgerostete Bremsscheibe von der Radnabe gelöst hat
(Abb. 28) und entnommen werden kann. (Abb. 29)
AUSBAU HINTERACHSE: LAGER-NABENEINHEIT MIT
BREMSSCHEIBE AUSBAUEN
Für den Ausbau der Bremsscheibe werden keine Werkzeuge aus
diesem Satz benötigt.
Achsmutter (Abb. 30) und Befestigungsschrauben der Bremsscheibe
lösen (Abb. 31) und Lager/Nabeneinheit mit Bremsscheibe
entnehmen. (Abb. 32)
Lager/Nabeneinheit mit Bremsscheibe mit dem Radlager nach
oben gerichtet ablegen. (Abb. 33) Passendes Druckstück je nach
Außendurchmesser des Radlagergehäuses ermitteln. (Abb. 34)
Das Lösen der Bremsscheibe geschieht mit Hilfe einer
Werkstattpresse. (Abb. 35) Für die stabile und wackelfreie Auage
der Bremsscheibe empfehlen wir die Verwendung der Würth
Presstischauage 1952 003 400 wie im Bild zu sehen. (Abb.
36+37+38)
Der mitgelieferte Führungsstift erleichtert die Montage der Lager/
Nabeneinheit mit Bremsscheibe. Er wird zur exakten Positionierung
der Einheit am Achskörper benötigt. (Abb. 39)
23
25
27
31
35
39
24
26
28
32
36
29
33
37
30
34
38

6
