Würth 1952 003 800 Quick guide

Art. 1952 003 800
Originalbetriebsanleitung
Traduction des instructions de service d’origine
Traducción del manual de instrucciones de servicio
original
Translation of the original operating instructions
Traduzione delle istruzioni di funzionamento originali
Tradução das instruções de funcionamento originais
PT

2

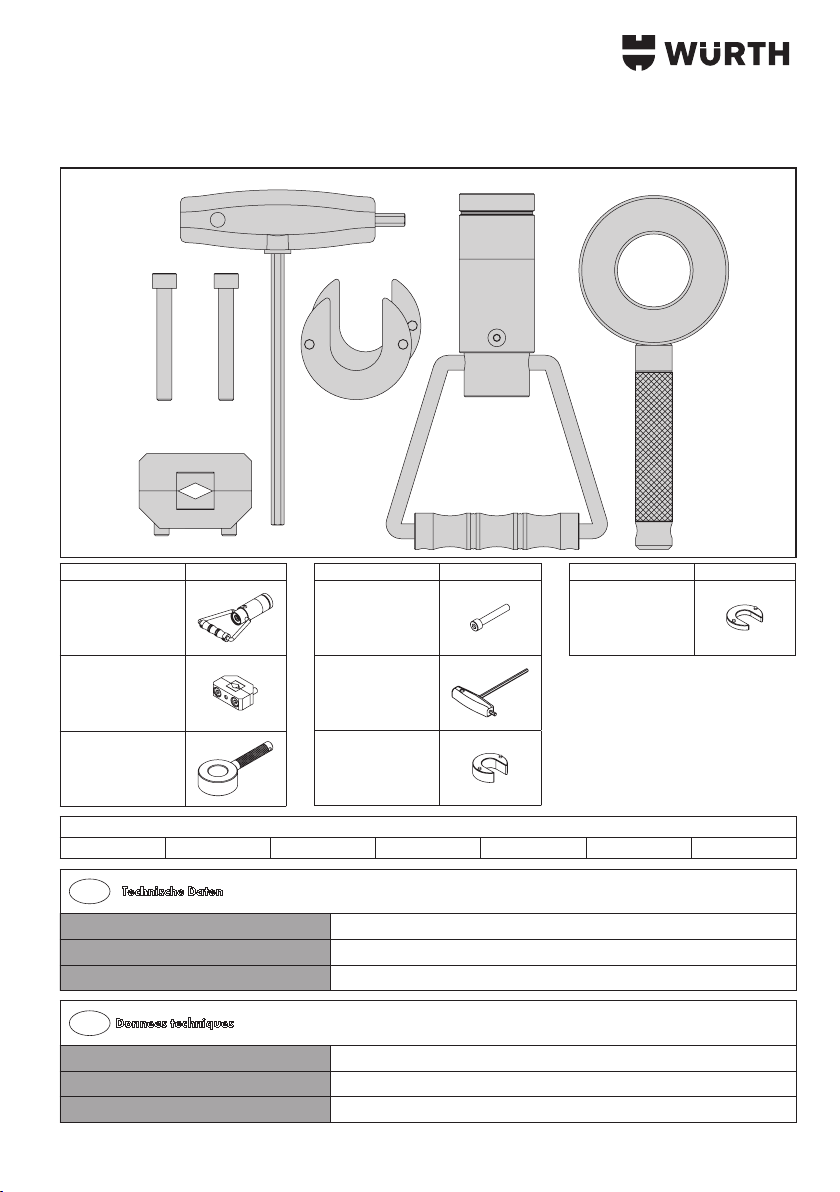

Ref.
1952 003 801
1952 003 802
1952 003 803
Ref.
1952 003 804
1952 003 805
1952 003 806
Ref.
1952 003 807
APPLICATION
BMW Ford Nissan Toyota Fiat MB Peugeot
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Technische Daten
Spannbereich: MIN. Ø12 mm. – MAX. Ø 28 mm.
Material Klemmbacken: Aluminium (um die Stange nicht zu beschädigen) Bez. 1952 003 802
Höhe: 20 mm (Bez. 1952 003 802)
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Donnees techniques
Gamme de tiges: MIN. Ø12 mm. – MAX. Ø 28 mm.
Matériel: Aluminium (pour ne pas endommager la tige) réf. 1952 003 802
Epaisseur: 20 mm (réf. 1952 003 802)
1952 003 805
1952 003 806
1952 003 807
1952 003 801
1952 003 802
1952 003 804 1952 003 804
1952 003 803

3
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Datos técnicos
Diámetro Barra: MIN. Ø12 mm. – MAX. Ø 28 mm.
Material: Aluminio (para no dañar la Barra) ref. 1952 003 802
Espesor: 20 mm (ref. 1952 003 802)
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Technical data
Rod Range: MIN. Ø12 mm. – MAX. Ø 28 mm.
Material: Aluminum (for not damaging the Rod) (Ref. 1952 003 802)
Thickness: 20 mm (ref. 1952 003 802)
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Dati tecnici
Stelo: MIN. Ø12 mm. – MAX. Ø 28 mm.
Materiale: Resina acetalica + alluminio (per non danneggiare lo stelo) (rif.
1952 003 802)
Spessore: 20 mm (rif. 1952 003 802)

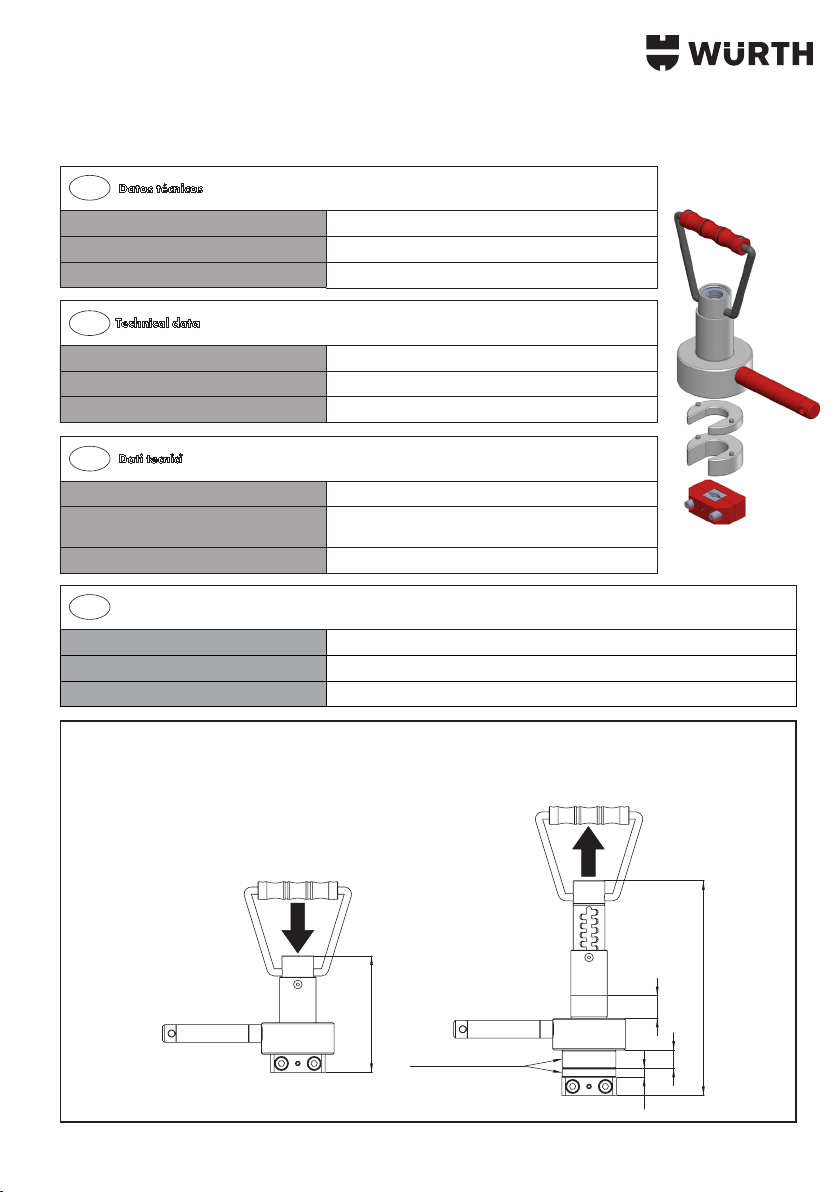

129
237
10
20
25
Minimale Höhe / Minimum position de repos
Carrera mínima a condición de riposo / Minimum stroke in resting position
Condizione minima a riposo/ Condição mínima em repouso
Maximaler Hub mit Distanzstücken
Maximum course avec espacements
Carrera máxima con espaciadores
Maximum stroke condition including spacers
Condizione massima con corsa e distanziali
Condição máxima com curso e espaçadores
Distanzstücken / Espacements /
espaciadores / Spacers /
Distanziale / Espaçador
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Dados técnicos
Êmbolo: mín. Ø12 mm. – máx. Ø 28 mm.
Material: Resina acetálica + alumínio (para não danicar o êmbolo) (ref. 1952 003 802)
Espessura: 20 mm (ref. 1952 003 802)

4
VORBEMERKUNG
Vor dem Beginn mit jeglicher operativen Handlung ist das Lesen
dieser Bedienungsanleitung obligatorisch.
Die Gewährleistung des einwandfreien Betriebs und die volle
Erfüllung der Leistungsanforderung des Produkts hängt strikt von der
Umsetzung aller in diesem Handbuch enthaltenen Anweisungen ab.
Die Konformität des Produkts mit den in diesem Handbuch
enthaltenen technischen Spezikationen wird gewährleistet.
Der Hersteller übernimmt keine Haftung für andere als
die beschriebenen Verwendungen. Verwenden Sie
Unfallschutzhandschuhe, Sicherheitsschuhe, Helm und Schutzbrille.
Unsachgemäße Verwendung:
- Das Produkt darf nur und ausschließlich für den in dieser
Dokumentation beschriebenen Zweck verwendet werden.
Jede anderweitige Verwendung ist als unsachgemäß zu
betrachten.
- Der Hersteller übernimmt keinerlei Haftung für jegliche
Schäden aufgrund des fehlerhaften oder unsachgemäßen
Einsatzes des Werkzeugs.
- Die unsachgemäße Verwendung führt darüber hinaus
zum Verfall der Garantie.
Behandeln Sie die Werkzeuge sorgfältig:
- Halten Sie die Werkzeuge stets sauber.
- Legen Sie die Werkzeuge wieder ins Innere der
Originalpackung.
Die neue “ROD-STOPPER” ist eine Stütze des Stoβdämpfers
während des Ein- und Ausbaus der Spulen. Die neue Generation
von Stoβdämpfern besitzt einen Hydraulik-Gas-Zylinder, der sich
automatisch zurückzieht, wenn er von der Spule getrennt ist.
AUSBAU
• Den Stoβdämpfer vollständig entfernen
• Den Staubschutz oder Anschlagpuer nach ober hin versetzen
• Die Zylinderkolbenstange entfetten
• Die Klemme montieren und befestigen
VORBEREITUNG
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
1 2
3
5
4
6

5
9
8

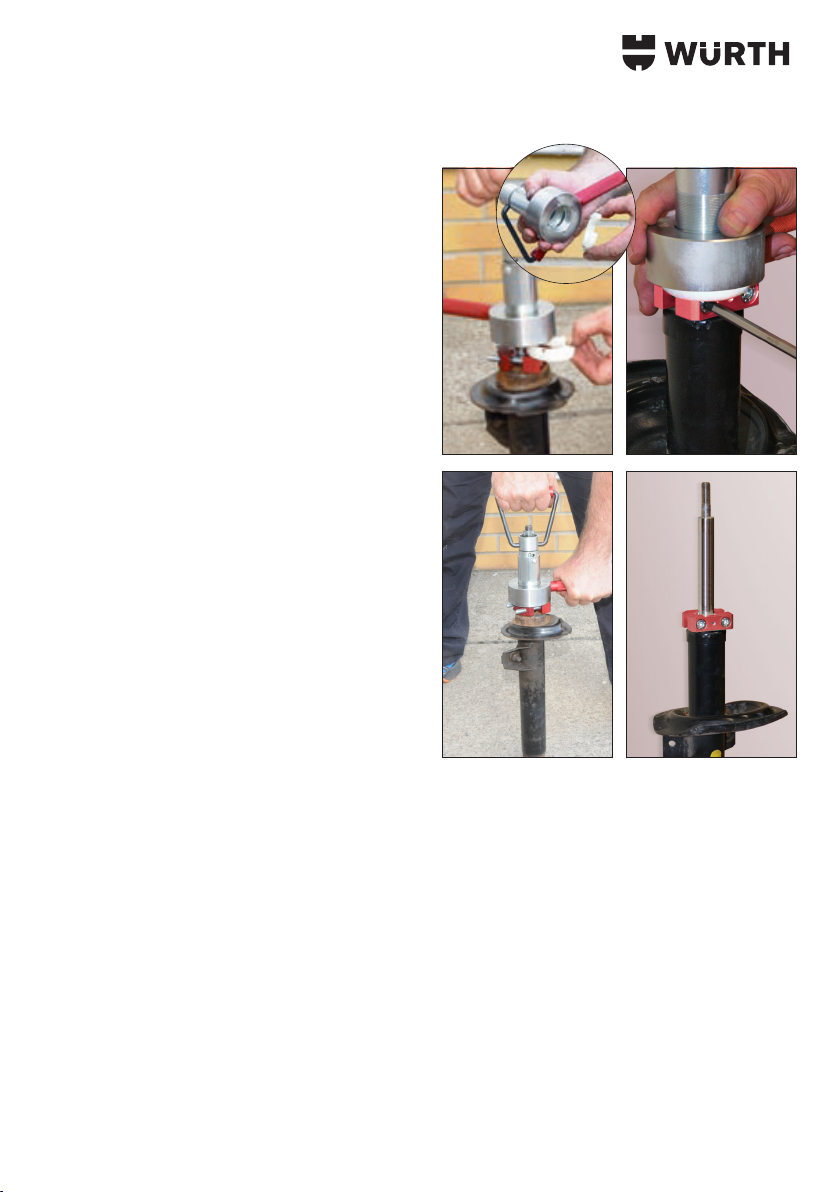

MONTAGE
• Die Klemme mit den Befestigungsschrauben positionieren
(Abb. 1).
• Den Stangenspanner in die Halterung schrauben, die Einheit auf
dem Stoβdämpfer positionieren und die Zylinderkolbenstange
mit der Befestigungsmutter xieren (Abb. 2).
• Den Stangenspanner herausziehen und durch eine leichte
Drehung nach rechts oder links blockieren (Abb. 3).
• Wenn sich die Anschlagpuer nicht durch die normale
Muskekraft lösen lassen, kann die Zylinderkolbenstange um
weitere 20 mm herausgezogen werden, wobei die Halterung
festgehalten und der Stangenspanner gedreht werden muss
(Abb. 4).
• Nach erfolgter Entnahme die Klemme mit den entsprechenden
Schrauben blockieren (Abb. 5).
Für Dämpfer mit extra langer Zuganschlagsfeder und/oder
Kolbenstange werden die beiden neuen Distanzstücken benötigt. In
diesen Fällen reicht der Arbeitsweg nicht aus,
um die Kolbenstange weit genug heraus zu ziehen. Hier ist die
Arbeitsweise wie folgt:
• Nachdem die Kolbenstange mit dem Gerät so weit wie möglich
heraus gezogen wurde wird diese mit der Klemme xiert
(Abb. 6).
• Als nächstes wird der obere Gri ca.180 Grad nach rechts
gedreht und somit die Zugvorrichtung entlastet.
• Nun das Teleskop-Innenteil durch leichtes verdrehen ausrasten
und komplett einschieben.
• Dann kann das Teleskop-Außenteil wieder komplett in die
Aufnahme eingedreht werden.
• Jetzt wird das komplette Gerät soweit angehoben bis es an der
Kolbenstangenmutter anliegt.
• In den entstandenen Zwischenraum zwischen Klemme und
Teleskop-Aufnahme wird nun nach Bedarf eines oder beide
Distanzstücke platziert (Abb. 7).
Achten Sie darauf dass dabei die Fixierstifte in die Bohrungen
am Boden der Teleskop-Aufnahme eingreifen (Abb. 8).
10
7

6
• Nun das Teleskop soweit aus der Aufnahme heraus schrauben
bis es wieder satt an der Befestigungsmutter anliegt (Abb. 9).
• Dann kann die Klemme gelöst werden.
• Als letztes wird durch weiteres herausschrauben die
Kolbenstangen soweit wie benötigt gezogen und anschließen
wieder mit der Klemme xiert (Abb. 10).

7
INTRODUCTION
Avant de commencer toute action, il est impératif de lire le présent
manuel d’utilisation.
La garantie du bon fonctionnement et la conformité des
performances du produit relèvent directement du respect de toutes
les instructions fournies dans le présent manuel.
La société garantit la conformité du produit aux spécications
techniques décrites dans le présent manuel.
Le producteur décline toute responsabilité pour tout usage impropre,
autre que les usages décrits.
Utiliser des gants anti-accident, des chaussures anti-accident, un
casque de protection et des lunettes de protection.
Usage impropre:
- Le produit ne doit être utilisé que pour l’usage prévu dans
la présente documentation. Tout autre usage doit être
considéré comme impropre.
- Le producteur décline toute responsabilité pour tout
dommage découlant d’usages erronés ou irraisonnables
de l’équipement.
- L’usage impropre annule la garantie.
Prendre bien soin des outils:
- Toujours garder les outils bien propres.
- Ranger les outils dans leur emballage d’origine.
Le nouveau bloqueur de tige est conçu pour soutenir la tige
d’amortisseur, lors du montage et du démontage des rouleaux.
En fait, la nouvelle génération de tiges d’amortisseurs possède un
vérin hydraulique- gaz qui se rétracte automatiquement et qui n’a
pas de rouleau.
DEMONTAGE
• Retirer complètement les amortisseurs
• Placer l’anti-poussière ou le tampon vers le haut
• Dégraisser la tige du cylindre
• Monter et xer la borne
1 2
3
5
4
PRÉPARATION
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
6

8
9
8
MONTAGE
• Positionner la borne avec les vis de xation (g. 1).
• Visser le tire-tige sur le support positionnant l’unité sur
l’amortisseur et xer la tige du cylindre avec l’écrou de
verrouillage (g. 2).
• Extraire la tige et la bloquer avec une légère rotation vers la
droite ou vers la gauche (g. 3).
• Si les tampons ne cèdent pas avec une force musculaire
normale, il est possible d’extraire la tige à une hauteur de 20
mm tout en maintenant fermement le support et en faisant tourner
le tire-tige (g. 4).
• Une fois l’extraction achevée, bloquer la borne avec les vis
spéciales (g. 5).
Si la course de l’extracteur de tige - exploitant pleinement aussi le
letage M40x1 du support, suivre la procedure suivante:
• Fixer le serre-joint, l’extracteur de tige, tournant la levier (g. 6).
• Inserer un ou tous les deux echartements incluses entre le
support et le serre-joint, emboitant-les dans les trous du support
(g. 7).
• Debloquer le serre-joint desserrant les deux vis (g. 8).
• Enlever la tige de l’ammortisseur. Une fois l’extraction achevée,
bloquer la borne avec les vis spéciales (g. 9).
• La tige en extension détermine la position nale obtenue par la
bonne utilisation du dispositif (g. 10).
10
7

9
INTRODUCCIÓN
Antes de realizar cualquier operación, es obligatorio leer el
presente manual de instrucciones.
La garantía de correcto funcionamiento y de plena conformidad de
las prestaciones del producto depende de la aplicación de todas
las instrucciones contenidas en este manual.
Se garantiza la conformidad del producto con las especicaciones
técnicas descritas en este manual. Cualquier uso impropio o
diferente de los descritos no es responsabilidad del fabricante.
Utilice guantes de protección, calzado de protección, casco y gafas
de protección.
Uso impropio:
- El producto se debe destinar exclusivamente al uso
descrito en esta documentación. Cualquier otro uso se
debe considerar impropio.
- El productor declina toda responsabilidad por eventuales
daños causados por usos erróneos o irracionales de la
herramienta.
- Además, el uso impropio invalida la garantía.
Conserve las herramientas con cuidado:
- Conserve siempre las herramientas limpias.
- Guarde las herramientas en sus embalajes originales.
El nuevo “ROD-STOPPER” es adecuado para sujetar la barra del
amortiguador cuando se montan y se desmontan las bobinas.
De hecho, la nueva generación de amortiguadores tiene un cilindro
Hidráulico-Gas que se retrae automáticamente cuando se libera de
la bobina.
DESMONTAJE
• Retire completamente el amortiguador
• Levante el suplemento antipolvo o el tampón
• Engrase el vástago del cilindro
• Monte y je la mordaza
1 2
3
5
4
PROCEDURA
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
6

10
9
8
MONTAJE
• Coloque la mordaza con los tornillos de fjación (g. 1).
• Atornille el vástago colocando la unidad sobre el amortiguador
y je el vástago del cilindro con la tuerca de bloqueo (g. 2).
• Extraiga el tirador del vástago y bloqueelo con una ligera
rotación hacia la derecha o la izquierda (g. 3).
• Si los tampones no ceden con la normal fuerza muscular, es
posible extraer el vástago otros 20 mm más, manteniendo
inmóvil el soporte y rotando el tirador del vástago (g. 4).
• Cuando termine la extracción, bloquee la mordaza con los
tornillos (g. 5).
Si la carrera del extractor de la barra también mediante la rosca
M40x1 del apoyo no es sucientes, proceder de la siguiente
manera:
• Después de xar la prensa, desbloque el extractor de la barra
rotando el mango (g. 6).
• Inserte uno o ambos los espaciadores suministrados entre el
soporte y el extractor de prensa, encajandolos en los agujeros
del soporte (g. 7).
• Desbloque la prensa aojando los dos tornillos (g. 8).
• Extrae la barra del amortiguador. Cuando termine la extracción,
bloquee la mordaza con los tornillos (g. 9).
• El vástago en extensión determina la posición nal obtenida con
el uso correcto del dispositivo (g. 10).
10
7

11
INTRODUCTION
It is compulsory to read this instruction manual before starting any
kind of action.
The proper operation and full compliance of this product's
performance is guaranteed only if all the instructions provided in this
manual are closely adhered to.
We guarantee that this product complies with the technical
specications described in this manual.
The manufacturer shall not be held responsible for any improper
uses other than those described herein.
Use protective work gloves, protective footwear, hard hat and safety
goggles.
Misuse:
- This product should only be used as described in this
documentation; any other use is considered improper.
- The manufacturer accepts no responsibility for any
damage caused by the incorrect or unreasonable use of
the equipment.
- Moreover, misuse shall also void the warranty.
Take care of your tools:
- Be sure to store your tools in a clean state.
- Place the tools inside their original package.
The new “ROD-STOPPER” is suitable for holding the shock-absorber
rod, when mounting & dismounting the coils.
In fact the new generation of shock-absorbers has an Hydraulic-Gas
cylinder that is retracting automatically when is free from the coil.
DISMOUNTING
• Completely remove the shock absorber
• Move the dust protector or the buer
• Degrease the cylinder stem
• Mount and x the clamp
1 2
3
5
4
METHOD OF PREPARATION
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
6

12
8
MOUNTING
• Position the clamp with the xing screws (g. 1).
• Screw the stem puller in the support by positioning the unit on
the shock absorber and x the stem of the cylinder with the
locking nut (g. 2).
• Extract the stem puller and lock it with a light rotation towards
right or left (g. 3).
• In case the buers do not relent with normal muscular force, it is
possible to extract the stem by another 20 mm by keeping the
support still and rotating the stem puller (g. 4).
• When the extraction is complete, lock the clamp with the
appropriate screws (g. 5).
If the stroke of the stem puller wouldn’t be enough also using the
M40x1 thread of the support, please follow this procedure:
• After having xed the clamp, release the stem puller turning the
handle (g. 6).
• Insert one or both of the supplied spacers between the support
and the clamp tting them into the support holes (g. 7).
• Release the clamp loosening the two screws (g. 8).
• Remove the shock-absorber rod.
When the extraction is complete, lock the clamp with the
appropriate screws (g. 9).
• The stem in extension determines the nal position obtained by
correct use of the device (g. 10).
10
7
9

13
PREMESSA
Prima di iniziare qualsiasi azione operativa è obbligatorio leggere il
presente manuale di istruzioni.
La garanzia del buon funzionamento e la piena rispondenza
prestazionale del prodotto è strettamente dipendente
dall’applicazione di tutte le istruzioni contenute in questo manuale.
Si garantisce la conformità del prodotto alle speciche tecniche
descritte in questo manuale. Usi impropri diversi da quelli descritti,
non sono di responsabilità del produttore.
Utilizzare guanti antinfortunistici, scarpe antinfortunistiche, elmetto e
occhiali di protezione.
Uso improprio:
- Il prodotto deve essere destinato solo ed esclusivamente
all'uso descritto in questa documentazione, ogni altro uso
è da considerarsi improprio.
- Il produttore declina ogni responsabilità per
possibili danni causati da usi errati o irragionevoli
dell'attrezzatura.
- L’uso improprio invalida inoltre la garanzia.
Tenere gli attrezzi con cura:
- Conservare sempre gli attrezzi puliti.
- Riporre gli attrezzi all’interno della confezione originale.
Il nuovo "TIRA STELO" è ideato per mantenere lo stelo in estensione
durante il montaggio delle molle.
La nuova generazione di ammortizzatori ha un cilindro idraulico-gas
che rientra automaticamente una volta tolta la molla.
SMONTAGGIO
• Rimuovere completamente l’ammortizzatore
• Spostare verso l'alto il parapolvere o il tampone
• Sgrassare lo stelo del cilindro
• Montare e ssare il morsetto
1 2
3
5 6
4
PROCEDURA
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL

14
7
9
8
10
MONTAGGIO
• Posizionare il morsetto con le viti di ssaggio (g. 1).
• Avvitare il tira stelo nel supporto posizionando l'unità
sull'ammortizzatore e ssare lo stelo del cilindro con il dado di
bloccaggio (g. 2).
• Estrarre il tira stelo e bloccarlo con una leggera rotazione verso
destra o sinistra (g. 3).
• Nel caso in cui i tamponi non cedono con la normale
forza muscolare, è possibile estrarre lo stelo di altri 20 mm
mantenendo fermo il supporto e ruotando il tira stelo (g. 4).
• A estrazione ultimata, bloccare il morsetto con le apposite viti
(g. 5).
Se la corsa del tira-stelo anche sfruttando la lettatura M40x1 del
supporto non dovesse bastare, procedere nel seguente modo:
• Dopo aver ssato il morsetto, sbloccare il tira-stelo ruotando la
maniglia (g. 6).
• Inserire uno o entrambi i distanziali in dotazione tra il supporto e
il morsetto, incastrandoli nei fori presenti sul supporto (g. 7).
• Sbloccare il morsetto allentando le due viti (g. 8).
• Procedere con l’estrazione dello stelo dell’ammortizzatore.
A estrazione ultimata, bloccare il morsetto con le apposite viti
(g. 9).
• Lo stelo in estensione determina la posizione nale ottenuta dal
corretto utilizzo del dispositivo (g. 10).

15
INTRODUÇÃO
Antes de iniciar qualquer ação operativa, é obrigatório ler este
manual de instruções.
A garantia do funcionamento correto e o rendimento ideal do
produto está estritamente dependente da aplicação de todas as
instruções contidas neste manual.
Garante-se a conformidade do produto com as especicações
técnicas descritas neste manual. Usos impróprios diferentes dos
descritos, não são da responsabilidade do fabricante.
Usar luvas de proteção, calçado de proteção, capacete e óculos
de proteção.
Uso impróprio:
- O produto deve destinara-se, só e exclusivamente ao uso
descrito nesta documentação, qualquer outro uso deve
considerar-se impróprio.
- O fabricante não se responsabiliza por possíveis
danos provocados por usos errados ou irracionais da
aparelhagem.
- O uso impróprio invalida também a garantia.
Conservar as ferramentas com atenção
- Conservar sempre as ferramentas limpas.
- Guardar as ferramentas dentro da embalagem original.
O novo “TIRA STELO” (Saca êmbolo) foi concebido para manter o
êmbolo em extensão durante a montagem das molas.
A nova geração de amortecedores tem um cilindro hidráulico-gás
que reentra automaticamente depois de retirada a mola.
DESMONTAGEM
• Retirar totalmente o amortecedor
• Deslocar para cima o fole ou o tampão
• Tirar a gordura do êmbolo do cilindro
• Montar e xar o grampo
1 2
3
5 6
4
MODO DE PROCEDER
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL

16
7
9
8
10
MONTAGEM
• Colocar o grampo com os parafusos de xação (g. 1).
• Apertar o saca êmbolo no suporte colocando a unidade no
amortecedor e xar o êmbolo do cilindro com a porca de
xação (g. 2).
• Extrair o saca êmbolo e bloqueá-lo com uma ligeira rotação
para a direita ou para a esquerda (g. 3).
• No caso em que os tampões não cedam com a força muscular
normal, é possível extrair o êmbolo mais 20 mm mantendo xo
o suporte e rodando o saca êmbolo (g. 4).
• Terminada a extensão, bloquear o grampo com os respetivos
parafusos (g. 5).
Se o cursa do saca êmbolo não bastar, mesmo usufruindo da rosca
M40x1 do suporte, proceder do modo seguinte:
• Depois de ter xado o grampo, desbloquear o saca êmbolo
rodando a pega (g. 6).
• Inserir um, ou ambos os espaçadores fornecidos entre o suporte
e o grampo, encaixando-os nos furos presentes no suporte (g.
7).
• Soltar o grampo aliviando os dois parafusos (g. 8).
• Extrair o êmbolo do amortecedor. Terminada a extração, xar o
grampo com os respetivos parafusos (g. 9).
• O êmbolo em extensão determina a posição nal obtida pela
utilização correta do dispositivo (g. 10).

17

18

19

Adolf Würth GmbH & Co. KG
Reinhold-Würth-Straße 12–17
74653 Künzelsau, GERMANY
[email protected]
www.wuerth.com
© by Adolf Würth GmbH & Co. KG
Printed in Germany.
Alle Rechte vorbehalten.
Verantwortlich für den Inhalt:
Abt. PCW/ Olaf Ritter
Redaktion: Govoni Srl
Nachdruck, auch auszugsweise, nur mit Genehmigung.
PCW-Govoni-12/15
Gedruckt auf umweltfreundlichem Papier.
Wir behalten uns das Recht vor, Produktveränderungen, die aus unserer Sicht einer Qualitätsverbes-
serung dienen, auch ohne Vorankündigung oder Mitteilung jederzeit durchzuführen. Abbildungen
können Beispielabbildungen sein, die im Erscheinungsbild von der gelieferten Ware abweichen
können. Irrtümer behalten wir uns vor, für Druckfehler übernehmen wir keine Haftung. Es gelten
unsere allgemeinen Geschäftsbedingungen.
