Waeco CoolAir CA-1000-AC User manual

DE 8 Dachklimaanlage
Einbau- und Bedienungsanleitung
EN 29 Air conditioning roof unit
Installation and operating manual
FR 50 Climatiseur de toit
Notice de montage et d’utilisation
ES 71 Aire acondicionado de techo
Instrucciones de montaje y uso
IT 92 Climatizzatore a tetto
Istruzioni per I’uso e il montaggio
NL 114 Airconditioning voor dakinbouw
Montagehandleiding en gebruiksaan-
wijzing
DA 135 Klimaanlæg til tagmontering
Installations- og betjeningsvejledning
SV 156 Takmonterad klimatanläggning
Monterings- och bruksanvisning
NO 177 Takmontert klimaanlegg
Montasje- og bruksanvisning
FI 198 Kattooilmastointilaitteisto
Asennus- ja käyttöohje
CA-1000-AC
_CA-1000.book Seite 1 Freitag, 28. Juli 2006 10:35 10

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hau-
se WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich
unter der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la
maison WAECO. Commandez tout simplement notre catalogue gratuitement et
sans engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAE-
CO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en
la dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibi-
le ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo In-
ternet: www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastom-
me maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_CA-1000.book Seite 2 Freitag, 28. Juli 2006 10:35 10

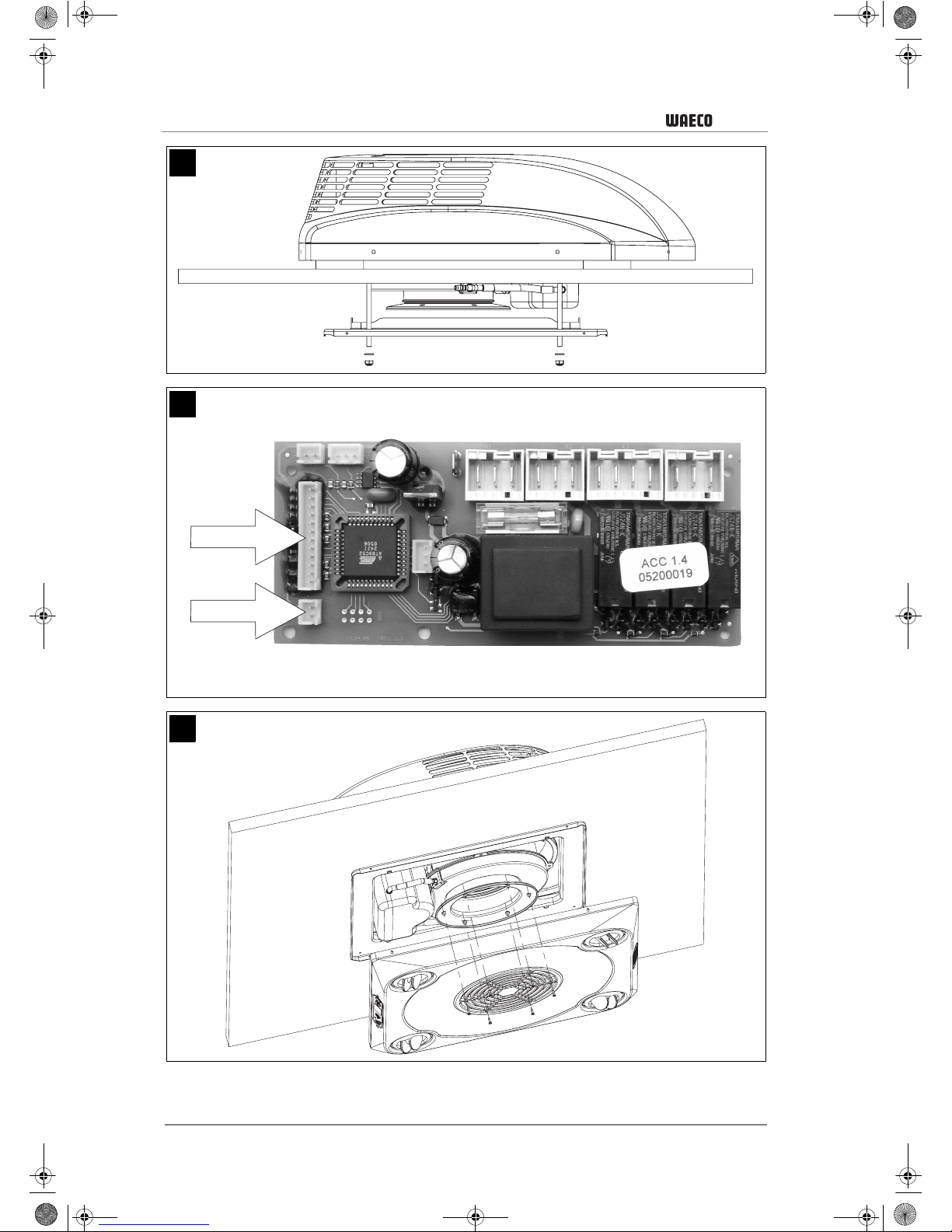

3
CoolAi
r
690
90
(72) 200
(183)
400
(435)
199
1
565
400-435
562
50 0
50
2
3
_CA-1000.book Seite 3 Freitag, 28. Juli 2006 10:35 10

CoolAi
r
4
4
5
6
_CA-1000.book Seite 4 Freitag, 28. Juli 2006 10:35 10

5
CoolAi
r
7
8
9
_CA-1000.book Seite 5 Freitag, 28. Juli 2006 10:35 10

CoolAi
r
6
10
11
12
_CA-1000.book Seite 6 Freitag, 28. Juli 2006 10:35 10

7
CoolAi
r
13
14
15
1562 3 4 7
8
_CA-1000.book Seite 7 Freitag, 28. Juli 2006 10:35 10

CoolAi
r
8
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.1 Umgang mit dem Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2 Handbuchkonventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.1 Allgemeine Informationen zum Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.2 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3 Symbole und Formate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.2 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3 Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.4 Kennzeichnungsschilder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.1 Hinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.2 Installationsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5.3 Konfiguration der Anlagen-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6.1 Einstellung der Luftdüsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6.2 Bedienpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.3 Einschalten der Dachklimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.4 Ausschalten der Dachklimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6.5 Auswählen der gewünschten Raumtemperatur . . . . . . . . . . . . . . . . . . . . . . . 25
6.6 Betriebsmodus wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6.7 Kondensat absaugen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
9 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
10Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
_CA-1000.book Seite 8 Freitag, 28. Juli 2006 10:35 10

9
Sicherheitshinweise
CoolAi
r
1 Sicherheitshinweise
Es ist zwingend notwendig, den gesamten Inhalt des Handbuches auf-
merksam zu lesen.
Nur wenn den Anleitungen Folge geleistet wird, können ein einwandfreier
Betrieb, Zuverlässigkeit der Dachklimaanlage und Schutz vor Personen-
oder Sachschäden gewährleistet werden.
WAECO International übernimmt keine Haftung für Schäden aufgrund fol-
gender Punkte:
Montagefehler,
Beschädigungen am System durch mechanische Einflüsse und Über-
spannungen,
Veränderungen am Gerät ohne ausdrückliche Genehmigung von
WAECO International,
Verwendung für andere als die in der Installationsanleitung beschriebe-
nen Zwecke.
1.1 Umgang mit dem Gerät
Benutzen Sie die Dachklimaanlage nur für den vom Hersteller angege-
benen Verwendungszweck und führen Sie keine Änderungen oder Um-
bauten am Gerät durch!
Betreiben Sie die Dachklimaanlage nicht bei Außentemperaturen unter
0 °C.
Die Dachklimaanlage ist nicht für den Betrieb in Land- und Baumaschi-
nen geeignet.
Betreiben Sie die Dachklimaanlage nur, wenn das Gehäuse und die
Leitungen unbeschädigt sind!
Die Dachklimaanlage muss so sicher installiert werden, dass diese nicht
umstürzen oder herabfallen kann!
Die Installation und Reparaturen der Dachklimaanlage dürfen nur von
Fachkräften durchgeführt werden, die mit den verbundenen Gefahren
bzw. den einschlägigen Vorschriften vertraut sind. Durch unsachge-
mäße Reparaturen können erhebliche Gefahren entstehen. Wenden
Sie sich im Reparaturfall an den Service-Stützpunkt in Ihrem Land
(Adressen auf der Rückseite).
Setzen Sie die Dachklimaanlage nicht in der Nähe von entflammbaren
Flüssigkeiten oder in geschlossenen Räumen ein.
Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des
Luftaustritts gelagert bzw. montiert sind. Der Abstand muss mindestens
50 cm betragen.
Greifen Sie nicht in Lüftungsauslässe, und führen Sie keine Fremdge-
genstände in die Anlage ein.
_CA-1000.book Seite 9 Freitag, 28. Juli 2006 10:35 10

Handbuchkonventionen CoolAi
r
10
Im Falle von Feuer lösen Sie nicht den oberen Deckel der Dachklima-
anlage, sondern verwenden Sie zugelassene Löschmittel. Verwenden
Sie kein Wasser zum Löschen.
Bei angebauter Dachklimaanlage dürfen Sie auf keinen Fall mit Ihrem
Wohnmobil in die Waschanlage fahren.
Bitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund
des Aufbaus der Dachklimaanlage (Aufbauhöhe 199 mm) eine Ab-
nahme (nach § 19 StVZO) und eine Änderung des Eintrags der Fahr-
zeughöhe in ihren Fahrzeugpapieren notwendig sind.
Treten Fehler im Kältemittelkreislauf der Anlage auf, so muss die An-
lage von einem Fachbetrieb geprüft und ordnungsgemäß instand ge-
setzt werden. Auf keinen Fall darf das Kältemittel in die freie
Atmosphäre abgelassen werden.
1.1.1 Umgang mit elektrischen Leitungen
Müssen Leitungen durch scharfkantige Wände geführt werden, so ver-
wenden Sie Leerrohre bzw. Leitungsdurchführungen!
Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elek-
trisch leitenden Materialien (Metall)!
Ziehen Sie nicht an Leitungen!
Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr
entsteht und eine Beschädigung des Kabels ausgeschlossen ist.
Der elektrische Anschluss darf nur von einem Fachbetrieb durchgeführt
werden (z.B. in Deutschland -VDE 0100, Teil 721).
Sichern Sie den Anschluss ans Netz im Fahrzeug mit mindestens
16 Ampere ab.
2 Handbuchkonventionen
2.1 Allgemeine Informationen zum Handbuch
Dieses Handbuch enthält die wesentlichen Informationen und Anleitungen
für den sachgemäßen Gebrauch und die Installation der Dachklimaanlage.
Die enthaltenen Informationen richten sich sowohl an den Benutzer als
auch an den Installationsbetrieb der Dachklimaanlage.
Folgende Hinweise helfen Ihnen bei der korrekten Anwendung des Hand-
buches:
Das Handbuch ist Teil des Lieferumfangs und ist sorgfältig aufzubewah-
ren.
 Der in diesem Handbuch geschilderte, richtige Gebrauch gewährleistet
einen wirtschaftlichen Betrieb und eine längere Lebensdauer des Geräts.
Die Installationsanleitung gibt Ihnen wichtige Hinweise für die Montage
und dient gleichzeitig in Reparaturfällen als Nachschlagewerk.
 Bei Nichtbeachtung dieser Installationsanleitung haftet der Hersteller
(WAECO) nicht. Jegliche Ansprüche sind für diesen Fall ausgeschlossen.
_CA-1000.book Seite 10 Freitag, 28. Juli 2006 10:35 10

11
Handbuchkonventionen
CoolAi
r
2.2 Zielgruppe
Installations- und Konfigurationsinformationen (siehe Kapitel „Installa-
tion” auf Seite 14 und siehe Kapitel „Konfiguration der Anlagen-Soft-
ware” auf Seite 19) in dieser Anleitung richten sich an Facharbeiter in
Werkstätten, die mit den anzuwendenden Richtlinien und Sicherheits-
vorkehrungen vertraut sind.
Informationen zum Gerät (Bedienungshinweise, Umgang mit dem Ge-
rät, Sicherheitshinweise usw.) richten sich an den Anwender der Dach-
klimaanlage.
2.3 Symbole und Formate
In dieser Dokumentation werden Ihnen bestimmte Symbole und Formate
begegnen. Diese haben folgende Bedeutung:
Hinweis auf:
mögliche Verletzungsrisiken für den Installateur oder den Anwender
und
mögliche Gerätebeschädigung.
Zeigt eine mögliche Gefahrensituation an, die während der Montage bzw.
im Betrieb des Produkts entstehen könnte und Schäden am Gerät bzw.
eine Umweltschädigung oder wirtschaftliche Schäden verursachen kann.
Besondere Informationen zum Umgang mit dem Produkt.
Format Bedeutung Beispiel
Fett Wichtige Informationen im Text,
die nicht missverstanden wer-
den dürfen
Schalter (3) auf Symbol KÜH-
LEN stellen.
➤Handlungsanleitende Texte ➤Entfernen Sie den Plus (+)
Pol Anschluss von der Versor-
gungsbatterie.
✓Ergebnisse eines Handlungs-
schrittes
✓ Die Anlage ist nun betriebsbe-
reit.
_CA-1000.book Seite 11 Freitag, 28. Juli 2006 10:35 10

Bestimmungsgemäßer Gebrauch CoolAi
r
12
3 Bestimmungsgemäßer Gebrauch
Die Dachklimaanlage CA-1000-AC ist in der Lage die Innenräume von
Wohnmobilen bzw. Caravans im Standbetrieb zu kühlen.
Mit dem DC-Erweiterungskit CA-DC von WAECO (Zubehör) kann die
Dachklimaanlage CA-1000-AC für den Fahrbetrieb aufgerüstet werden.
Die Dachklimaanlage ist nicht für die Installation in Baumaschinen, Land-
maschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibra-
tionseinwirkung ist eine ordnungsgemäße Funktion nicht gewährleistet.
Die Dachklimaanlage ist für den Betrieb bei einer Umgebungstemperatur
unter 43 °C ausgelegt.
4 Technische Beschreibung
Der Betrieb der Dachklimaanlage mit Spannungswerten, die von den an-
gegebenen Werten abweichen, führt zur Beschädigung des Gerätes.
4.1 Lieferumfang
4.2 Zubehör
Teilebezeichnung Artikelnummer
Dachklimaanlage CA-1000-AC CA-1000-AC
Schuko-Netzkabel 4441300041
Befestigungsrahmen 4442500312
Luftauslasseinheit 4443000141
Montagematerial
Einbau- und Bedienungsanleitung 4445100158
Teilebezeichnung Artikelnummer
DC-Erweiterungskit CA-DC
_CA-1000.book Seite 12 Freitag, 28. Juli 2006 10:35 10

13
Technische Beschreibung
CoolAi
r
4.3 Funktionsweise
Es kann mit Hilfe der Dachklimaanlage eine variable Klimatisierung eines
Fahrzeuginnenraums erfolgen. Die Steuerung der Geräte erfolgt über das
Bedienpanel.
Die Klimaanlage ist in der Lage die Temperatur im Innenraum des Fahr-
zeugs bis auf einen bestimmten Wert abzusenken. Die zu erreichende
Temperatur beim Kühlen hängt von dem Fahrzeugtyp, der Umgebungs-
temperatur und der Kälteleistung Ihrer Klimaanlage ab. Zur Kälteleistung
Ihrer Klimaanlage siehe Kapitel „Technische Daten” auf Seite 28.
Der Kältekreislauf der Dachklimaanlage besteht aus vier Hauptkomponen-
ten:
Kompressor
Der Kompressor saugt das eingesetzte Kältemittel R134a an und ver-
dichtet es. Somit werden Druck und dadurch auch die Temperatur des
Kältemittels erhöht.
Kondensator
Der eingebaute Verflüssiger funktioniert wie ein Kühler bzw. ein Wärme-
tauscher. Die vorbeiströmende Luft nimmt Wärme auf, das heiße Kälte-
mittelgas kühlt ab und wird flüssig.
Verdampfer
Der Verdampfer kühlt die vorbeiströmende Luft ab und entfeuchtet sie.
Das Kältemittel nimmt Wärme auf und verdampft. Die abgekühlte Luft
wird im Fahrzeuginneren über eine Luftauslasseinheit verteilt.
Kapillar-Rohr
Das Kapillar-Rohr drosselt das Kältemittel vom Kondensatordruck auf
den niedrigeren Verdampfungsdruck.
4.4 Kennzeichnungsschilder
An der Dachklimaanlage CA-1000-AC von WAECO sind Kennzeichnungs-
schilder angebracht. Diese Kennzeichnungsschilder informieren den An-
wender und den Installateur über Gerätespezifikationen.
_CA-1000.book Seite 13 Freitag, 28. Juli 2006 10:35 10

Installation CoolAi
r
14
5Installation
Die Installation der Dachklimaanlage darf ausschließlich von entsprechend
ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden In-
formationen richten sich an Fachkräfte, die mit den anzuwendenden Richt-
linien und Sicherheitsvorkehrungen vertraut sind.
5.1 Hinweise zur Installation
Vor der Installation der Dachklimaanlage muss diese Installationsanleitung
vollständig gelesen werden.
Folgende Tipps und Hinweise müssen bei der Installation der Dachklima-
anlage beachtet werden:
Unterbrechen Sie bei Arbeiten an der Dachklimaanlage alle
Stromversorgungen.
Grundsätzlich ist vor Installation der Dachklimaanlage zu überprüfen, ob
durch den Einbau der Dachklimaanlage ggf. Fahrzeugkomponenten be-
schädigt werden könnten (z.B. Lampen, Schränke, Türen usw.).
Vor Einbau müssen Sie – über den Fahrzeughersteller – klären, ob der
Aufbau für das statische Gewicht und die Belastungen durch die Klima-
anlage bei in Bewegung befindlichem Fahrzeug ausgelegt ist. Der Her-
steller der Dachklimaanlage (WAECO) übernimmt keinerlei Haftung.
Der Fahrzeughersteller hat eventuell bereits Stellen vorgesehen, an de-
nen die Öffnung zur Installation der Dachklimaanlage ohne Gefahr der
Schwächung des Aufbaus bzw. des Durchtrennens von Stromkabeln
eingebracht werden kann.
Wählen Sie als Montageort eine flache und ausreichend ebene Zone in
der Mitte zwischen zwei Längsprofilen des Fahrzeugdaches.
Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des
Luftaustrittes gelagert bzw. montiert sind. Der Abstand sollte mindes-
tens 50 cm betragen!
Stellen Sie sicher, dass im Fahrzeuginneren kein Hindernis für die Be-
festigung der Luftverteilereinheit und das Austreten der gekühlten Luft
über die schwenkbaren Luftverteilerdüsen vorliegt.
Achten Sie aus Sicherheitsgründen beim Einbau der Dachklimaanlage
(beim Bohren und Schrauben usw.) auf den Verlauf von vorhandenen,
insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen
Komponenten, die sich im Montagebereich befinden!
4 Wochen nach erstmaliger Inbetriebnahme der Anlage müssen alle
Gerätebefestigungen auf festen Sitz geprüft werden.
Falls nach der Installation der Netzstecker nicht zugänglich ist, ist auf
der Installationsseite ein allpoliger Schalter mit mind. 3 mm Kontaktöff-
nungsweite einzubauen.
_CA-1000.book Seite 14 Freitag, 28. Juli 2006 10:35 10

15
Installation
CoolAi
r
Die Dachneigung der Montagefläche darf in Fahrtrichtung nicht mehr
als 8° und nach hinten nicht mehr als 0 ° betragen.
Eine falsche Installation der Klimaanlage kann zu irreparablen Schäden
am Gerät führen und die Sicherheit des Benutzers beeinträchtigen.
Wenn die Dachklimaanlage nicht gemäß dieser Installationsanleitung in-
stalliert wird, übernimmt WAECO keinerlei Haftung, weder für Betriebsstö-
rungen noch für die Sicherheit der Dachklimaanlage, insbesondere nicht
für Personen- und/oder Sachschäden.
Für den Einbau der Klimaanlage können Sie zwei verschiedenen Lösun-
gen wählen:
Anbringen einer neuen Öffnung (siehe Kapitel „Neue Öffnung herstel-
len” auf Seite 15). In diesem Fall muss in die neue Öffnung ein geeigne-
ter Rahmen zur Verstärkung eingebracht werden.
Verwendung der am Fahrzeug vorhandenen Dachlukenöffnungen (Lüf-
tungsluke) (siehe Kapitel „Einbau in eine vorhandene Dachlukenöff-
nung” auf Seite 16).
Der Einbau der Dachklimaanlage muss durch einen entsprechend ausgebil-
deten Fachbetrieb erfolgen. Alle oben genannten Punkte, insbesondere alle
Punkte der Statik, müssen über den Fahrzeughersteller geklärt werden.
5.2 Installationsschritte
Bevor Sie das Fahrzeugdach besteigen prüfen Sie, ob dieses für Perso-
nen begehbar ist. Zulässige Dachlasten können Sie beim Fahrzeugher-
steller erfragen.
5.2.1 Neue Öffnung herstellen
Bohren Sie vor den Sägearbeiten die Ecken aus!
Setzen Sie einen Verstärkungsrahmen aus Holzleisten ein.
Beim Gebrauch von elektrischen Werkzeugen oder Handsägen müssen
Schutzbrille und Schutzhandschuhe getragen werden.
➤Wählen Sie auf dem Dach eine Zone in der Mitte zwischen zwei
Längsprofilen.
➤Markieren Sie mit einem Faserstift eine quadratische Öffnung von

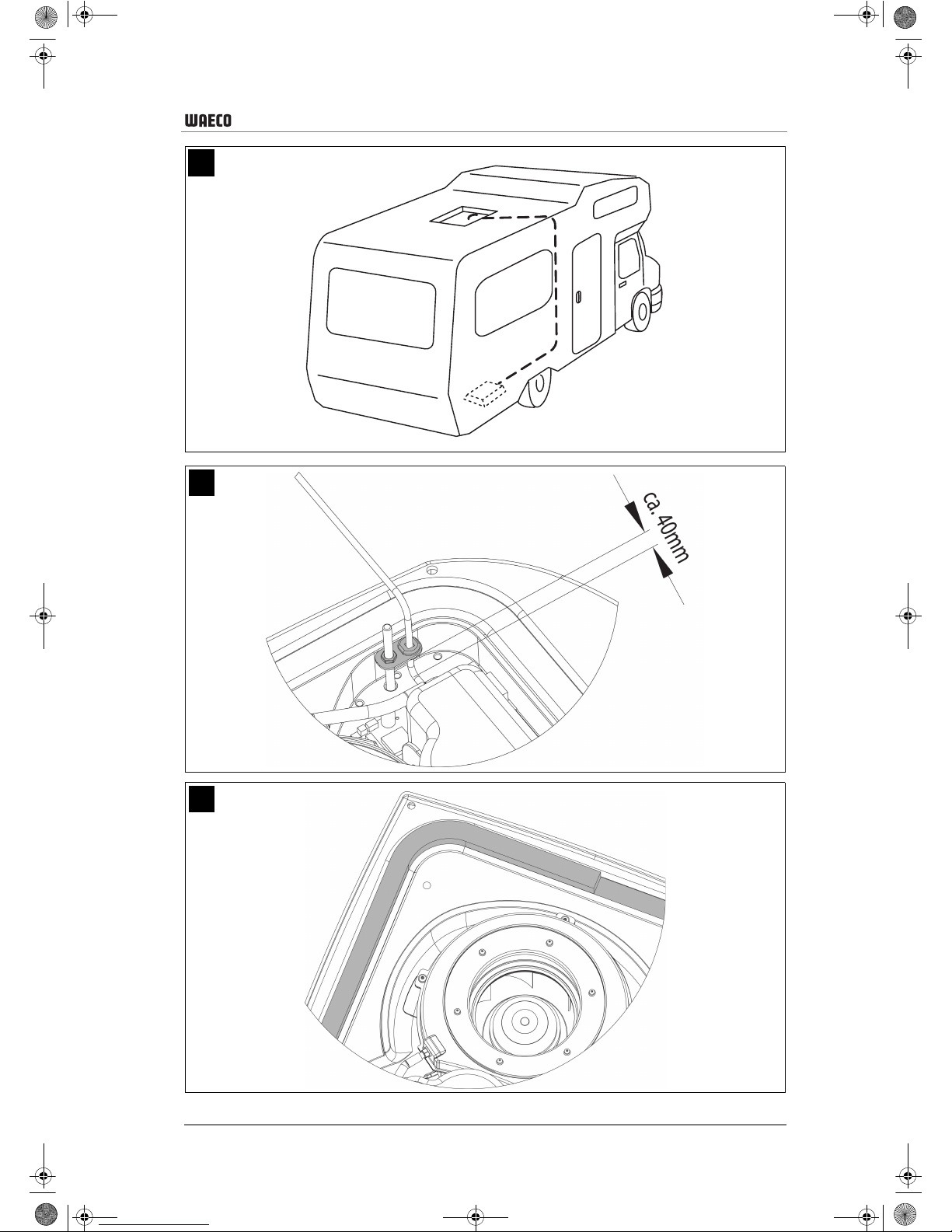

400 mm x 400 mm (siehe Abb. 5 auf Seite 4).
_CA-1000.book Seite 15 Freitag, 28. Juli 2006 10:35 10

Installation CoolAi
r
16
➤Schneiden Sie die Öffnung auf dem Dach sorgfältig mit einer Stich-
säge o.ä. aus. Achten Sie dabei darauf, dass keine elektrischen Kabel
beschädigt werden (siehe Abb. 6 auf Seite 4).
5.2.2 Einbau in eine vorhandene Dachlukenöffnung
Der Einbau der Dachklimaanlage kann in vorhandenen Dachlukenöffnun-
gen mit den Abmessungen 400 mm bis 435 mm vorgenommen werden.
WAECO International übernimmt ausschließlich Haftung für im Lieferum-
fang enthaltene Teile. Beim Einbau der Anlage zusammen mit produkt-
fremden Teilen entfällt die Gewährleistung.
Bitte Beachten Sie beim Einbau der Dachklimaanlage stets die Statik des
Fahrzeugs und die Abdichtung aller beim Einbau entstandenen Öffnun-
gen.
Dachluke entfernen
➤Entfernen Sie alle Schrauben und Befestigungen der vorhandenen
Dachluke.
➤Nehmen Sie die Dachluke heraus.
➤Entfernen Sie das Dichtungsmaterial rund um die Öffnung mit einem

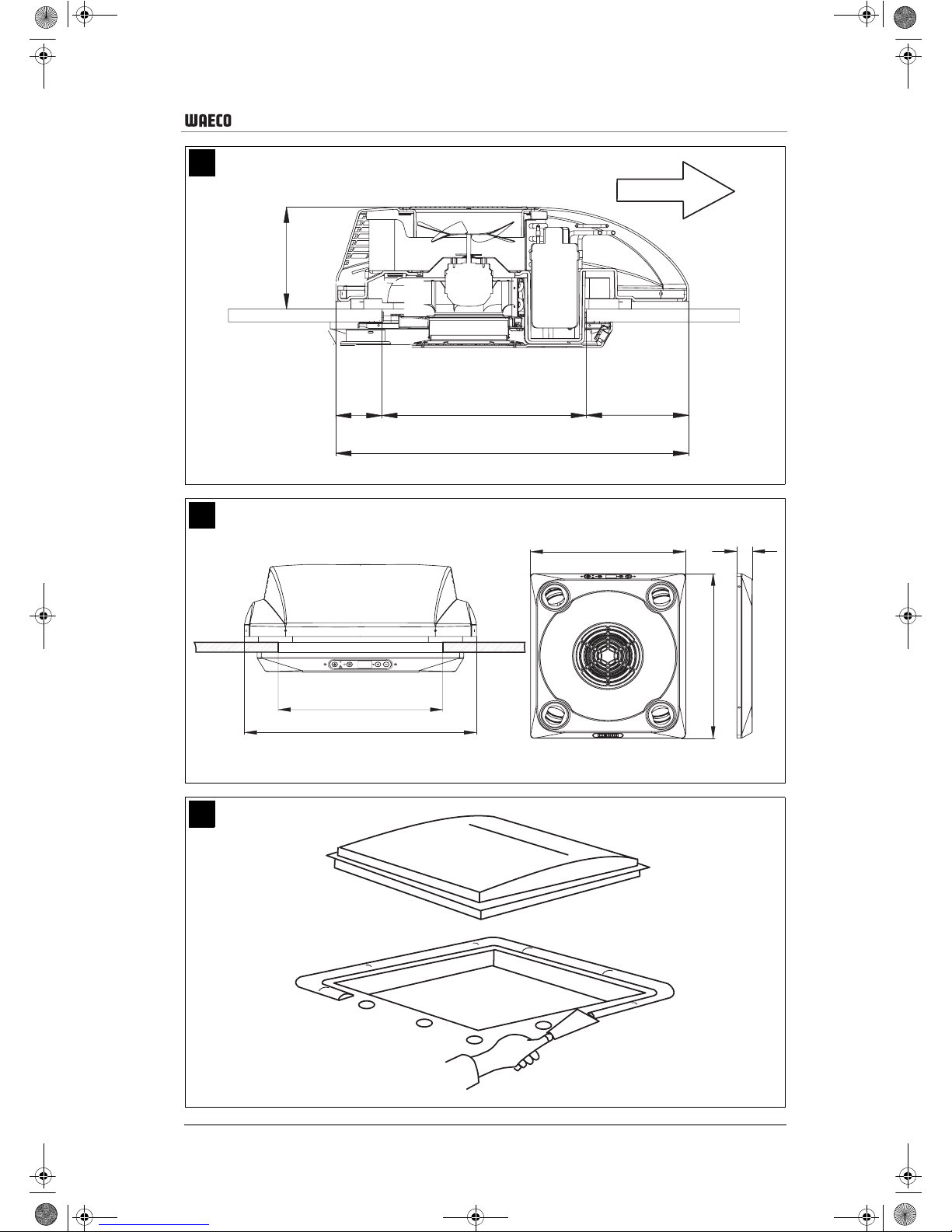

Schaber o. ä. (siehe Abb. 3 auf Seite 3).
➤Dichten Sie die Bohrungen mit Dichtungsmaterial ab
(siehe Abb. 4 auf Seite 4).
Entsorgen Sie sämtliches Abfallmaterial, Leim, Silikon und Dichtungen ge-
trennt. Beachten Sie dabei die Entsorgungsrichtlinien.
5.2.3 Verlegen der Versorgungsleitung

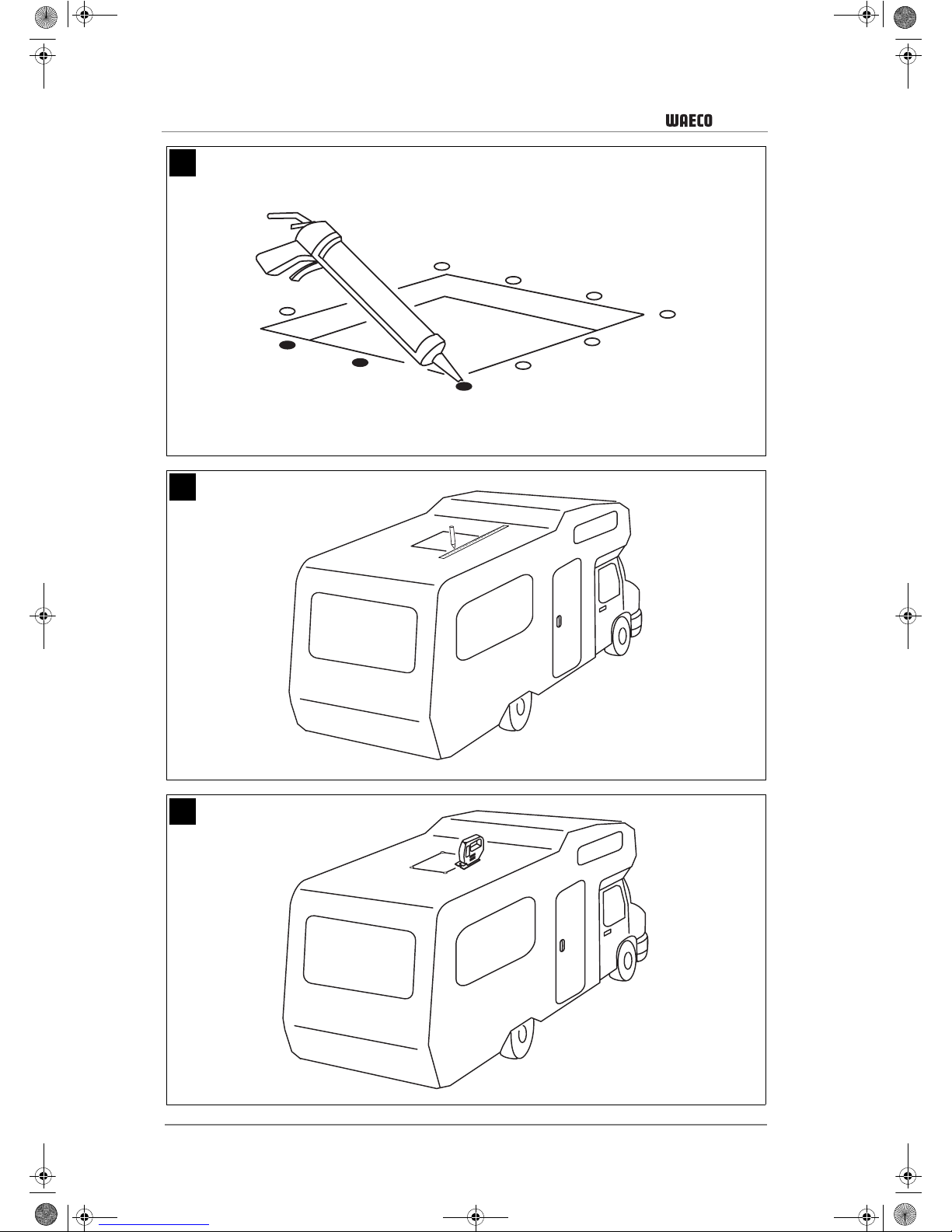

– siehe Abb. 7 auf Seite 5 –
Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzustellen,
dass keine Spannung mehr anliegt!
➤Die Dachklimaanlage muss an einen Stromkreis angeschlossen wer-
den, der in der Lage ist, den erforderlichen Strom zu liefern.
_CA-1000.book Seite 16 Freitag, 28. Juli 2006 10:35 10

17
Installation
CoolAi
r
5.2.4 Vormontage der Dachklimaanlage
➤Drehen Sie die mitgelieferten Gewindebolzen M8x160 in die dafür vor-
gesehenen Öffnungen an der Unterseite der Anlage (ca. 18 mm tief).
Die mitgelieferten Gewindebolzen können für Dachstärken von 35-50 mm
verwendet werden. Bei Dachstärken kleiner als 35mm, müssen die Gewin-
debolzen um die Differenz gekürzt werden.
Beispiel zum Kürzen der Bolzen:
35 mm (Mindestdachstärke) - 25 mm (gemessene Dachstärke)
= 10mm müssen die Gewindebolzen jeweils gekürzt werden.
➤Versehen Sie die Gewindebolzen mit Schraubensicherungsmittel
(z. B. Loctite® 243).
➤Montieren Sie die Kabelzugentlastung an dem Gewindebolzen neben
der Steuerplatine (siehe Abb. 8 auf Seite 5):
àSchrauben Sie eine M8-Mutter (halbe Höhe) auf den Gewindebol-
zen – achten Sie auf einen Abstand zur Anlage von 40 mm.
àStecken Sie die Kabelzugentlastung auf den Gewindebolzen.
àKontern Sie die Kabelzugentlastung mit einer zweiten M8-Mutter
(halbe Höhe).
➤Kleben Sie die mitgelieferte Profildichtung 25 x 25 mm in die dafür vor-
gesehene Vertiefung an der Unterseite der Anlage
(siehe Abb. 9 auf Seite 5). Die Stoßkanten müssen schräg beschnitten
und mit einem plastischen, nicht aushärtenden Butyldichtstoff (z.B.
Sika Lastomer-710) versehen werden.
5.2.5 Montage der Dachklimaanlage
Es ist eine perfekte Zentrierung der Dachklimaanlage sicherzustellen. Die
Dichtung muss vor dem Einsetzen mit einem plastischen, nicht aushärten-
den Butyldichtstoff (z.B. Sika Lastomer-710) versehen werden. Nach dem
Aufsetzen auf dem Fahrzeugdach muss die Dichtung umlaufend auf dem
Fahrzeugdach anliegen. Nur so ist eine sichere Abdichtung möglich!
➤Heben Sie die Dachklimaanlage auf das Fahrzeugdach.
Beachten Sie die Fahrtrichtung (Pfeil, siehe Abb. 1 auf Seite 3).
Beachten Sie die Statik des Fahrzeugdachs. Das Fahrzeugdach muss das
Gewicht der Anlage tragen können. Das Dach darf durch das Gewicht der
Anlage auch langfristig nicht eingedrückt werden oder seine Form verän-
dern.
_CA-1000.book Seite 17 Freitag, 28. Juli 2006 10:35 10

Installation CoolAi
r
18
Reicht die Tragkraft des Fahrzeugdachs nicht aus, so kann das Dach ver-
stärkt werden (z.B. mit einem Holzrahmen).
➤Positionieren Sie die Dachklimaanlage über der Montageöffnung.
Beachten Sie die Fahrtrichtung!
5.2.6 Befestigung der Anlage
– siehe Abb. 10 auf Seite 6 –
➤Montieren Sie den Befestigungsrahmen mit Hilfe der im Lieferumfang
enthaltenen selbstsichernden Muttern (4 x M8) und der Unterlegschei-
ben (4 x M8).
Halten Sie das angegebene Anzugsmoment ein!
➤Ziehen Sie die Schrauben mit einem Drehmomentschlüssel und einem
Anzugsmoment von (3 Nm) 0,3 kg/m an.
5.2.7 Montage der Luftauslasseinheit
Bei der Befestigung des Ansaugtrichters an der Luftauslasseinheit, ist da-
rauf zu achten, dass die Schrauben mit entsprechender Sorgfalt angezo-
gen werden, um ein Überdrehen zu vermeiden. Reißen und Zerren an
dem Ansaugtrichter muss vermieden werden, da sich dieser sonst von
dem Ansaugschlauch lösen könnte.
➤Stecken Sie die beiden Stecker der Verbindungsleitung (Flachbandka-
bel) zwischen Anlage und Luftauslasseinheit in die Buchsen auf der
Steuerplatine (siehe Pfeile, siehe Abb. 11 auf Seite 6).
➤Verbinden Sie den Ansaugtrichter mit der Luftauslasseinheit. Verwen-
den Sie hierfür die mitgelieferten 6 Senkkopfschrauben (3,5x13)
(siehe Abb. 12 auf Seite 6).
➤Befestigen Sie die Luftauslasseinheit mit den 4 Blechschrauben
(4,8x25) am Befestigungsrahmen (siehe Abb. 13 auf Seite 7). Hierbei
ist darauf zu achten, dass die Luftauslasseinheit fest an der Decke an-
liegt.
_CA-1000.book Seite 18 Freitag, 28. Juli 2006 10:35 10

19
Installation
CoolAi
r
5.3 Konfiguration der Anlagen-Software
Vor der ersten Inbetriebnahme der Anlage muss die Steuerung auf die un-
terschiedlichen Einbaugegebenheiten angepasst werden. Diese Anpas-
sung muss von dem Einbauer vorgenommen werden.
In einem Konfigurationsmodus werden folgende Parameter der Anlagen-
Software eingestellt:
5.3.1 Starten und Beenden des Konfigurationsmodus
Die einstellbaren Parameter können im Konfigurationsmodus verändert
werden:

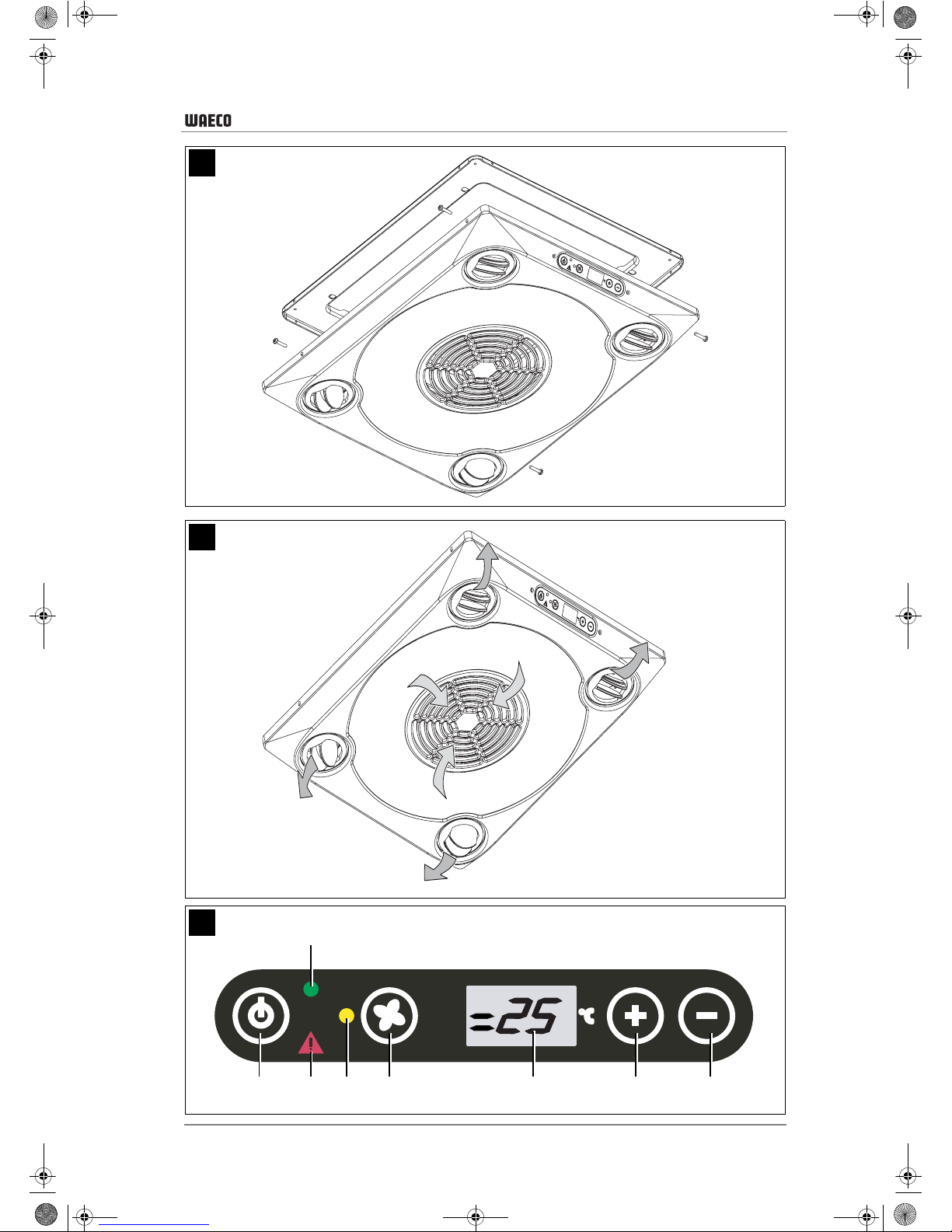

➤Drücken Sie bei ausgeschalteter Anlage die Taste EIN/AUS
(siehe Abb. 15 auf Seite 7, Pos. 1).
➤Halten Sie die Taste EIN/AUS bei eingeschalteter Anlage für mindes-
tens 2 Sekunden gedrückt.
➤Halten Sie nun die Taste Betriebsmodus (siehe Abb. 15 auf Seite 7,
Pos. 4) für mindestens 2 Sekunden gedrückt.
➤Lösen Sie die Taste EIN/AUS.
✓Die LED Kompressor (siehe Abb. 15 auf Seite 7, Pos. 3) blinkt.
➤Lösen Sie die Taste Betriebsmodus.
✓Sie sind nun im Konfigurationsmodus.
✓Das Digitaldisplay (siehe Abb. 15 auf Seite 7, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an – z. B. 1.17 für Menüebene 1 und einen Vor-
gabe Sollwert von 17 °C.
Menü-
ebene
Parameter Bedeutung Werks-
einstellung
1Vorgabe Tempe-
ratur-Sollwert
Die Anlage startet mit dem hier defi-
nierten Temperatur-Sollwert.
20 °C
2AC-DC-Umschal-
tung
Die Anlagensoftware wird für den
Betrieb mit dem DC-Erweiterungskit
aufgerüstet.
1 = AC
3Vorgabe
Betriebsmodus
Die Anlage startet mit dem hier defi-
nierten Betriebsmodus.
0 =
Automatik-
modus
4Raumfaktor Der hier definierte Raumfaktor steuert
im Automatikmodus die Zuschaltung
des Lüfters und des Kompressors.
5
5Werkseinstellun-
gen
Die Parameter 1-4 können auf die
Werkseinstellungen zurückgeschaltet
werden.
_CA-1000.book Seite 19 Freitag, 28. Juli 2006 10:35 10

Installation CoolAi
r
20
Wenn für 60 Sekunden keine Eingabe über das Bedienpanel gemacht
wird, so wird der Konfigurationsmodus verlassen.
➤Drücken Sie die Taste EIN/AUS um den Konfigurationsmodus zu ver-
lassen.
5.3.2 Menüebene 1: Vorgabe Temperatur-Sollwert
Die Anlage startet immer mit einem definierten Sollwert für die Raumtem-
peratur. Dieser Parameter kann in einem Bereich von 17 bis 30 °C konfi-
guriert werden:
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 19).
✓Das Digitaldisplay (siehe Abb. 15 auf Seite 7, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie die Taste Betriebsmodus (siehe Abb. 15 auf Seite 7,
Pos. 4), um den Parameter zu verändern.
➤Wählen Sie mit den Tasten + bzw. - (siehe Abb. 15 auf Seite 7, Pos. 6
und 7) den Sollwert (in °C), mit dem die Anlage starten soll.
✓Die im Digitaldisplay angezeigten Ziffern blinken bis der eingegebene
Parameter bestätigt wird.
➤Bestätigen Sie die Eingabe mit der Taste Betriebsmodus
(siehe Abb. 15 auf Seite 7, Pos. 4).
✓Der eingestellte Wert wird gespeichert und beim Neustart der Anlage
verwendet.
✓Sie befinden sich nun wieder in der Menüebene 1 und können mit den
Tasten + bzw. - zwischen den Menüebenen wechseln.
5.3.3 Menüebene 2: Umschaltung von AC- zu AC/DC-Betrieb
Die Dachklimaanlage kann mit dem Erweiterungskit CA-DC aufgerüstet
werden, um neben dem Standbetrieb auch den Fahrbetrieb zu ermögli-
chen. Hierzu muss die Anlagensoftware angepasst werden. Beim Betrieb
der Anlage ohne das Erweiterungskit CA-DC muss in dieser Menüebene
keine Anpassung erfolgen.
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 19).
✓Das Digitaldisplay (siehe Abb. 15 auf Seite 7, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie einmal die Taste + (siehe Abb. 15 auf Seite 7, Pos. 6), um
in die Menüebene
2 zu wechseln.
_CA-1000.book Seite 20 Freitag, 28. Juli 2006 10:35 10
