1. WAECO CoolAir CA800
Contents
1.1 | Unit identification code
1.2 | Overview of spare parts, CA800
1.2.1 | List of spare parts, versions A + B
1.2.2 | List of spare parts, version C
1.3 | Scope of delivery for CA 800 installation kits
1.4 | Circuit diagram
1.5 | Recommendations and special notes
1.5.1 | Software update
1.6 | Repair instructions
1.6.1 | Replacing the (internal) control PCB
1.6.2 | Replacing the level sensor
1.6.3 | Replacing the condensate pump
(CoolAir CA800)
1.6.4 | Sealing set for CA800 top cover
1.6.5 | Modified fan grill fastening
1.6.6 | Replacing the fan
1.6.7 | Software update 6.0

1.1 Unit identification code
WAECO CoolAir CA800
1
1.1 | 06/10
The unit number clearly
identifies the unit you have.
The version number specifies
the production status of the unit,
which can A, B, C or D.
The series number identifies the
year and the month the unit was
made.
09 06 45852
Year Month Consecutive number
This box gives you the type and
amount of refrigerant used. This
information may occasionally be
requested.

1
1.2 | 06/10

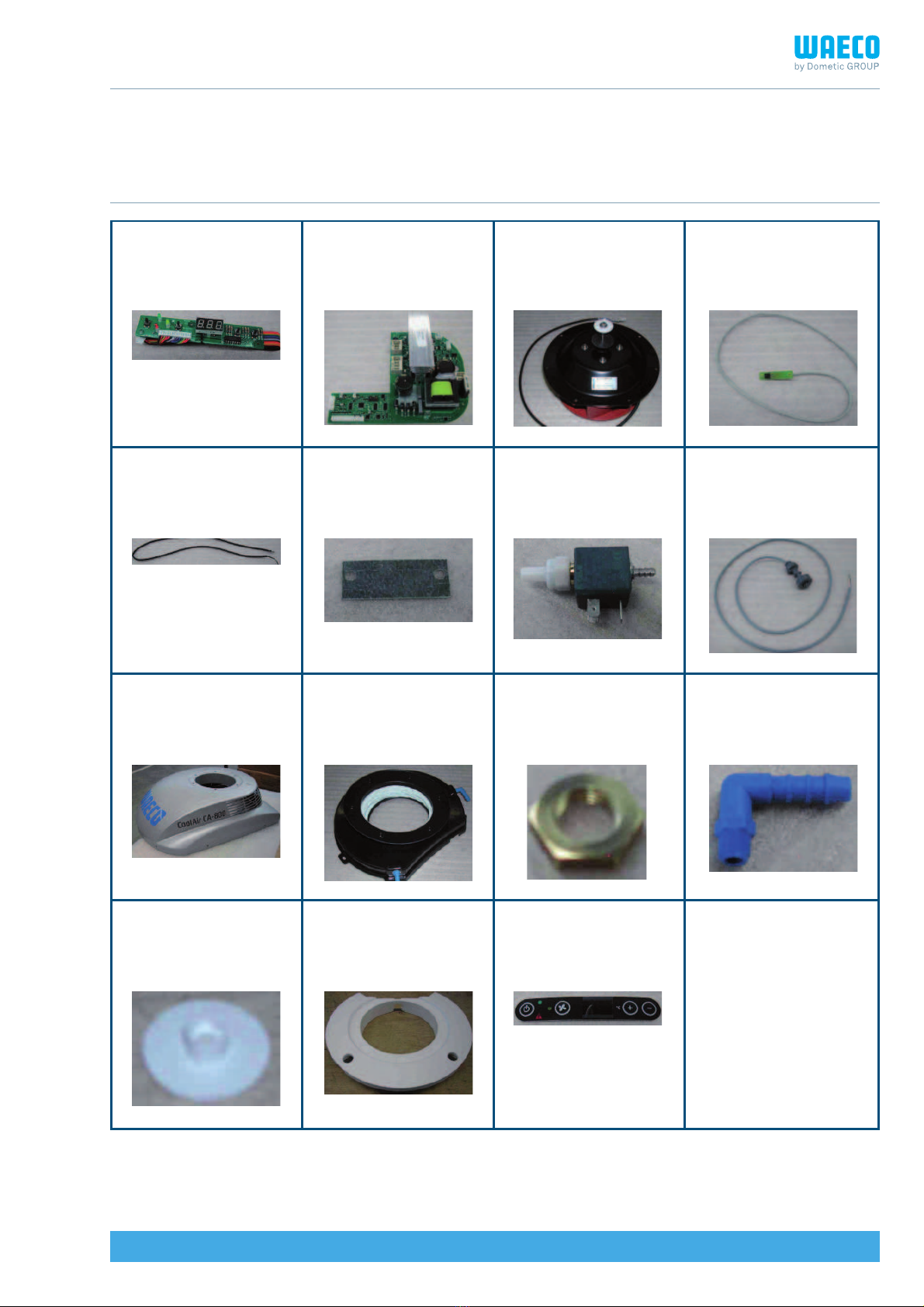

1.2 Overview of spare parts
CA800
4441000028
Display PCB
4441600083
Receiver PCB
4441600070
Level sensor
4445900058
Angular screw-in
spout
4441300074
NTC CoolAir
4443000147
Top cover
4443100005
CoolAir lifter
4441000146
Control PCB +
44445900129
set of seals
4442500299
Rivet dolly
4445900110
Drip pan
4443900142
Air duct, condenser
4441200021
Radial fan
4445900108
Condensate pump
4445900059
Counter nut 1/8"
4443900144
Control panel

2
1.2 | 06/10

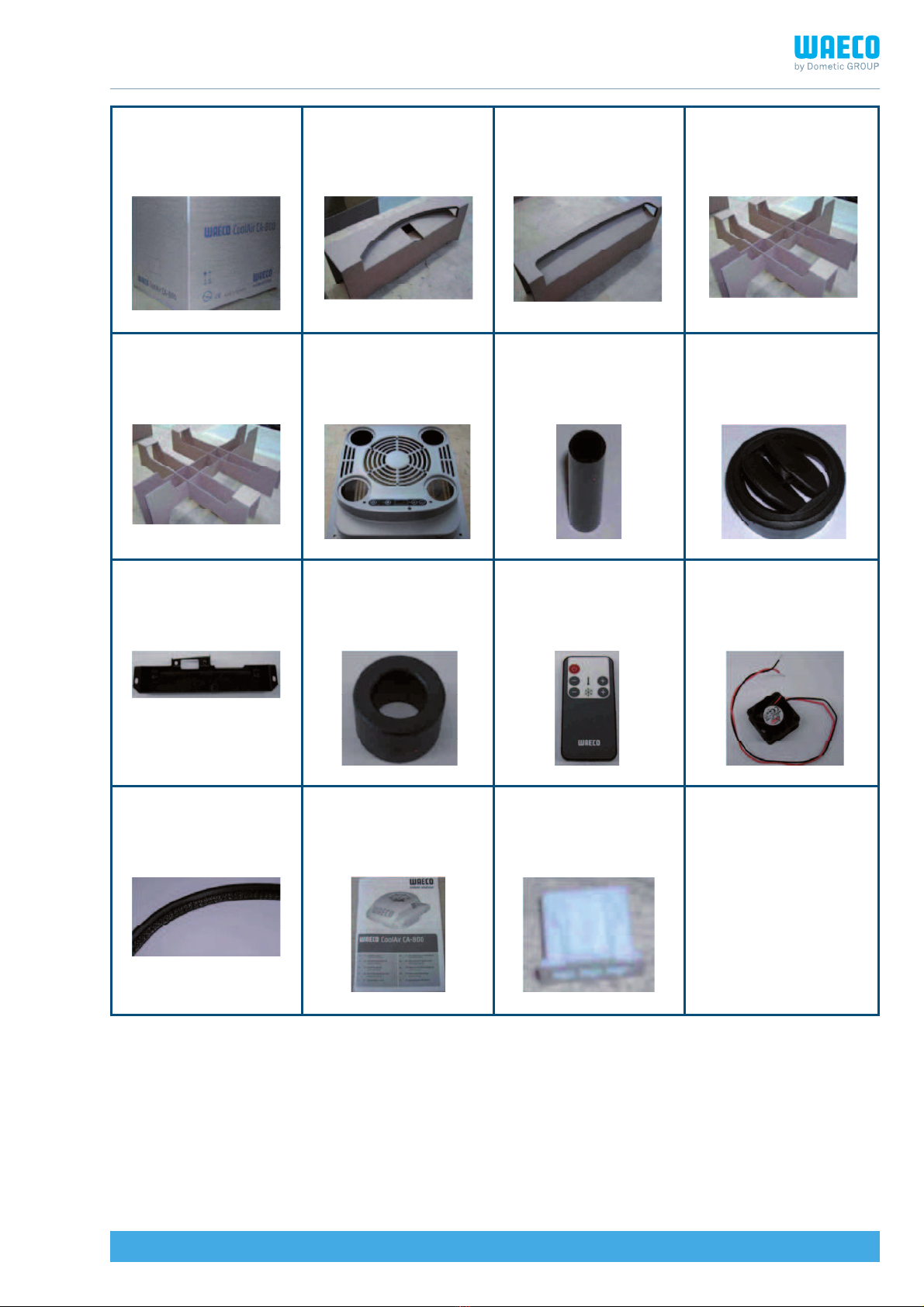

4445000393
Outer pack
4445000394
Side padding A
4445000396
Top longitudinal
insert
4443900149
Air nozzle
4441200030
Fan 24 V 40 x 40
4445000397
Top transversal
insert
4443000169
Display PCB holder
4445900092
Edge trim
4443000167
Air outlet unit
4441600074
Ferrite ring
4445100189
Operating manual
4445000395
Side padding B
4443900164
Distance sleeve,
truck
4441600084
Remote control
4441450026
Socket housing
4441500014
Single socket contact

3
1.2 | 06/10
4445200023
Self-locking sheet
metal nut
4445200038
Threaded bolt
4445300026
Cup sealed blind
rivet 4.8 x 18
4440450051
Copper tube 3 x 1.2
mm
4441300087
Battery cord, external
4445900057
PVC hose 10 cm
4445900073
PVC hose 4 x 1
4441300092
Battery cord, internal
4445900063
Fan grill
444 590 0116
Screws + buffer
4441300080
Cable harness
4441300085
Earth cable
4445300025
Cup sealed blind
rivet 4.8 x 14.5
4442500314
Holder for level
sensor
4441300082
Cable compr./Klickson
4445300028
Earth blind rivet,
4-pole

4
1.2 | 06/10

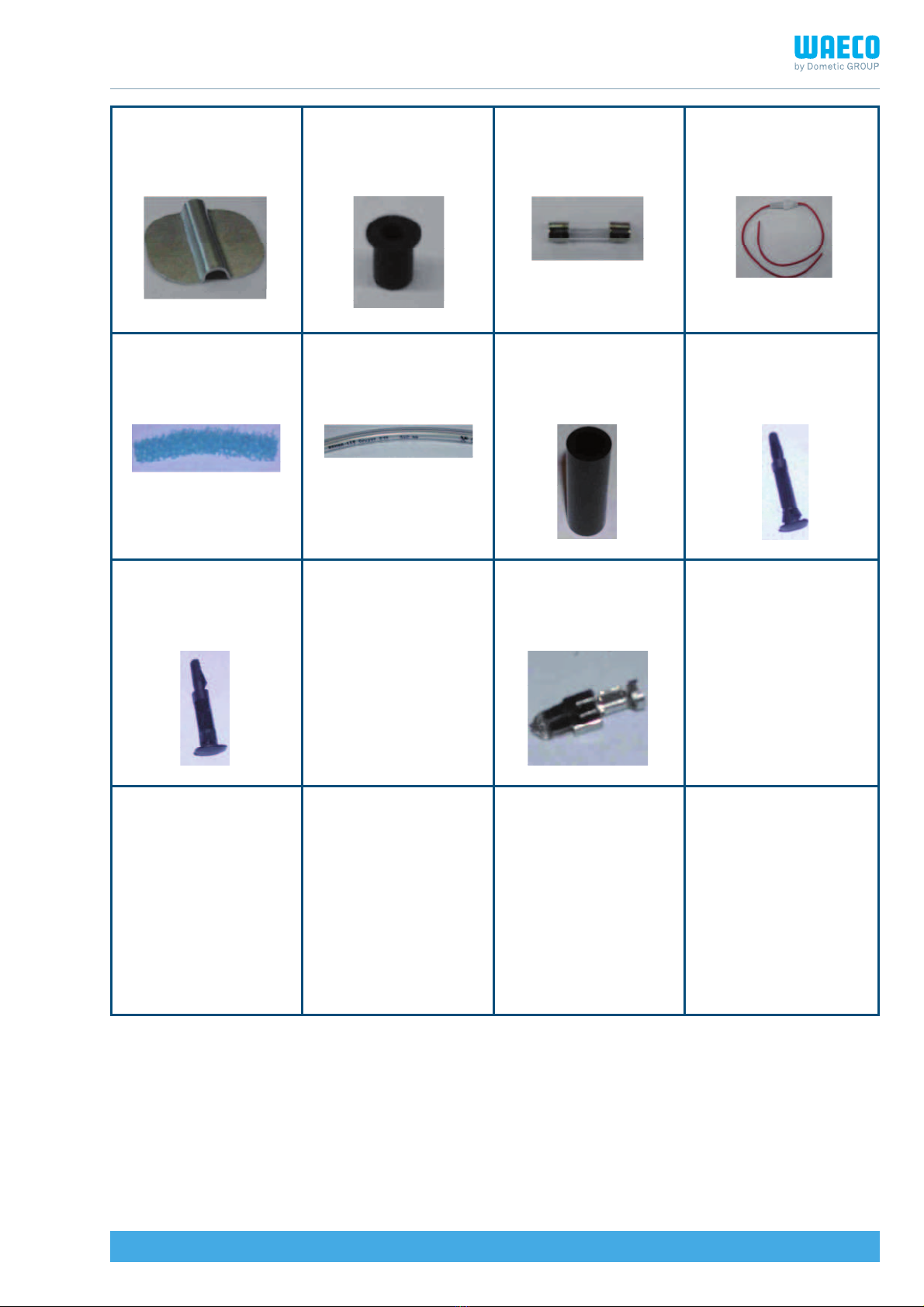

4442500326
Fan cable cover
4445200061
Flex. blind rivet nut
M5
4441600104
Fuse carrier
4443900205
Spacer
5 x 1.5 x 19
4445900109
Pre- lter
condensate pump
4443900206
DSpacer
5 x 1.5 x 15
4445900114
PVC hose 6 x 2
4442500006
Thermostat bracket
4441550004
Micro fuse 0.125 A
4443900184
Distance sleeve
L50 mm
4441500002
DFK plug

Item Designation Item No. Quantity
1 Top cover (silver) 444 300 0147 1
1 Top cover (white) 444 300 0207 1
2 Fan grill 444 590 0063 1
Modified fan grill fastening 444 120 0024 1
3 Fan 24 V 444 160 0030 1
4 Condensate pump 444 160 0069 1
Spare set, condensate pump 444 590 0108 1
5 Air nozzle 444 390 0149 1
6 Display PCB 444 100 0028 1
7 Control panel foil 444 390 0144 1
8 Control PCB 444 100 0030 1
9 Receiver PCB 444 160 0083 1
10 Remote control 444 160 0084 1
11 Battery cord, external 2x4 mm2444 130 0087 1
12 Drip pan, spare 444 590 0110 1
13 Radial fan 444 120 0021 1
11 137 6
5 3 8 4
10
1 2
9
1
1.2.1 | 06/10
1.2.1 List of spare parts
CA800 versions A + B up to SN 070843468

1.2.2 List of spare parts
CA800 version C, starting from SN 070843469
Item Designation Item No. Quantity
1 Top cover (silver) 444 300 0147 1
1 Top cover (white) 444 300 0207 1
2 Fan grill 444 590 0063 1
Modified fan grill fastening 444 590 0116 1
3 Remote control 444 160 0084 1
4 Battery cord, external 2x4 mm2444 130 0087 1
5 Air nozzle 444 390 0149 1
6 Control panel foil 444 390 0144 1
7 Receiver PCB 444 160 0083 1
8 Display PCB 444 100 0028 1
9 Condensate pump 444 160 0069 1
Spare set, condensate pump 444 590 0108 1
10 Fan 24 V 444 120 0030 1
11 Control PCB 444 100 0030 1
12 DC radial fan 444 120 0021 1
13 CoolAir drip pan, spare 444 590 0110 1
1
1.2.2 | 06/10
1 2 3 4 5 6 7 8

9
10 11 12 13
2
1.2.2 | 06/10

1.3 Scope of delivery for installation kits
WAECO CoolAir CA800
Item Installation kit Item designation Quantity Item No.
CA-EK-DAF1 DAF XF95 Super Space Cab Cover frame 1 4443000163
2.5 m sealing tape (profile: 20x25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Fastening holder 2 4442500311
Compensation plate 1 4442500305
CA-EK-DAF2 DAF XF105 Super Space Cab Cover frame 1 4443000163
2.5 m sealing tape (profile: 20 x 10 mm) 25 4443300055
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Fastening holder 2 4442500311
Compensation plate 1 4442500437
CA-EK-DAF3 DAF XF105 Space Cab Cover frame 1 4443000208
2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500424
Angle bracket DAF XF105 Space Cab 2 4442500434
CA-EK-MAN1 MAN TGA (XL, XXL) Cover frame 1 4443000166
2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 25 mm) 20 4443300054
Compensation plate 1 4442500347
CA-EK-MB1 Mercedes Actros Cover frame (inner section) 1 4443000165
(Megaspace and L-Cab) 2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500347
CA-EK-REN1 Renault Magnum Cover frame 1 4443000162
2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500347
CA-EK-REN2 Renault Premium Cover frame 1 4443000190
2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500347
CA-EK-SCAN1 Scania Highline and Topline Cover frame 1 4443000161
2.5 m sealing tape (profile: 20 x 10 mm) 25 4443300055
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500346
CA-EK-VOLV1 Volvo Globetrotter XL (L2H3) Cover frame 1 4443000164
2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500347
1
1.3 | 06/10

Item Installation kit Item designation Quantity Item No.
CA-EK-UNI1 Universal installation Cover frame 1 4443000160
(existing roof opening) 2.7 m sealing tape (profile: 20 x 25 mm) 27 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Fastening holder 2 4442500311
Compensation plate 1 4442500305
CA-EK-UNI2 Universal installation Cover frame 1 4443000160
(newly cut roof opening) 2.0 m sealing tape (profile: 20 x 25 mm) 20 4443300054
Fastening holder 2 4442500345
CA-EK-UNI3 Universal installation Cover frame 1 4443000160
(existing roof opening) 2.5 m sealing tape (profile: 20 x 25 mm) 25 4443300054
2.0 m sealing tape (profile: 20 x 10 mm) 20 4443300055
Compensation plate 1 4442500347
2
1.3 | 06/10

1
1.4 | 06/10
1.4 Circuit diagram
Connector wiring CA800
Item Designation
1 Control panel foil
2 Ribbon cable, 12 + 2 pole
3 Room temperature sensor
4 Level sensor
5 Earth on frame
6 Klickson (compressor)
7 Compressor
8 Water pump
9 Additional fan
10 Main fan
11 Earth on frame
12 Remote control receiver
bl = blue
br = brown
gl = yellow
gr = green
ro = red
sw = black
w = white

1.5 Recommendations and special notes
Recommendations on how to make the electrical
connections on Volvo Globetrotter (L2H3) trucks
1
1.5 | 06/10
.
Abbildung 1: Figure 1:
Öffnen Sie den Verteilerkasten.
Führen Sie die beiden Kabel (+ und -) von der
Anlage in den Verteilerkasten.
Open the junction box.
Route the two cables (+ and -) from the
air conditioner to the junction box.
Abbildung 2: Figure 2:
Schließen Sie ein mindestens 6 mm² dickes Kabel
am Anschluss (+) im Motorraum an.
Use at least 6 mm² cable for the connection (+) in
the engine compartment.
Anschluss +
+ terminal
Achtung!
Der elektrische Anschluss der Dachklimaanlage darf ausschließlich von Fachpersonal
durchgeführt werden!
Caution!
Electrical connection of the roof air conditioner must only be performed by qualified technical staff!
Die hier aufgeführten Handlungshinweise zum elektrischen Anschluss der CoolAir CA800 am
Verteilerkasten eines Volvo Globetrotter XL (L2H3) sind als Empfehlung von WAECO zu verstehen.
The following procedure describing the electrical connection of the CoolAir CA 800 to the junction
box of a Volvo Globetrotter XL (L2H3) is the one recommended by WAECO.

2
1.5 | 06/10
Abbildung 3: Figure 3:
Verlegen Sie das 6 mm² dicke Kabel vom
Anschluss (+) bis in den Verteilerkasten.
Route the 6 mm² cable from the + terminal
to the junction box.
Abbildung 4: Figure 4:
Verbinden Sie das Kabel (-) von der Anlage
mit dem Masse-Anschluss neben dem
Verteilerkasten.
Connect the minus cable of the air conditioner
to the earth connection next to the
junction box.
Abbildung 5: Figure 5:
Verbinden Sie das Kabel (+) aus dem
Motorraum mit dem Kabel (+) von der Anlage.
Zwischen den beiden Kabeln muss eine
25-A-Sicherung geschaltet werden.
Connect the plus cable from the engine
compartment to the plus cable of the
air conditioner. Place a 25 A fuse inline
between the two cables.
min. 6 mm2
+ von Anlage
+ A/C
– von Anlage
– A/C
min. 6 mm2
25-A-Sicherung
25 A fuse

1.5.1 Update of CA 800 roof air conditioners
to software version 6.0
1
1.5.1 | 06/10
All CA 800 air conditioners with software version 5.01
installed must be updated using the flash box (see
notes on this in chapter 3).
To find out which software version you have,
simultaneously press and hold the ON/OFF button
and the MINUS button. The display will then show
the software version (without the dot).

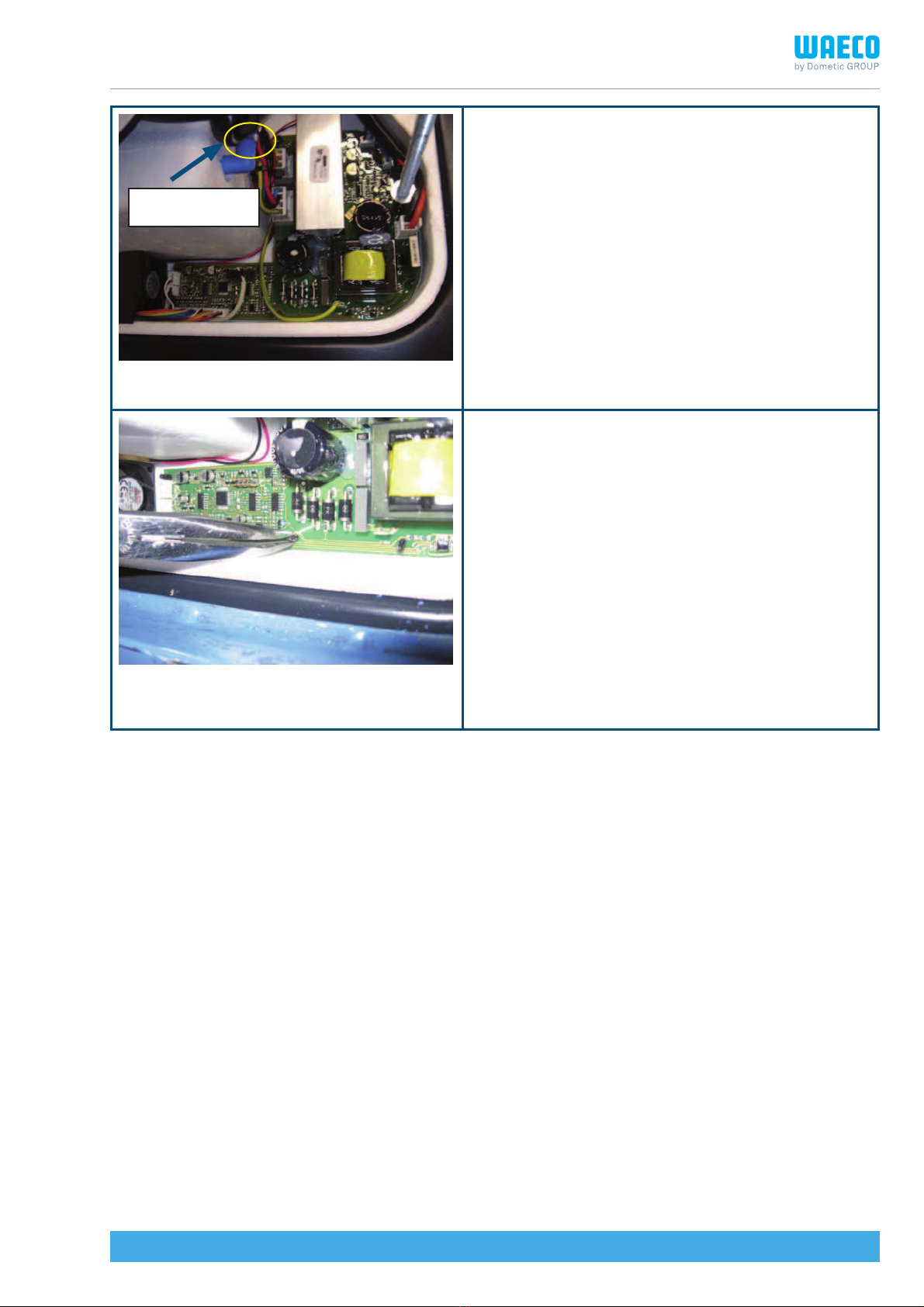

1.6.1 Repair instructions
Replacing the (internal) control PCB
1
1.6.1 | 06/10
.

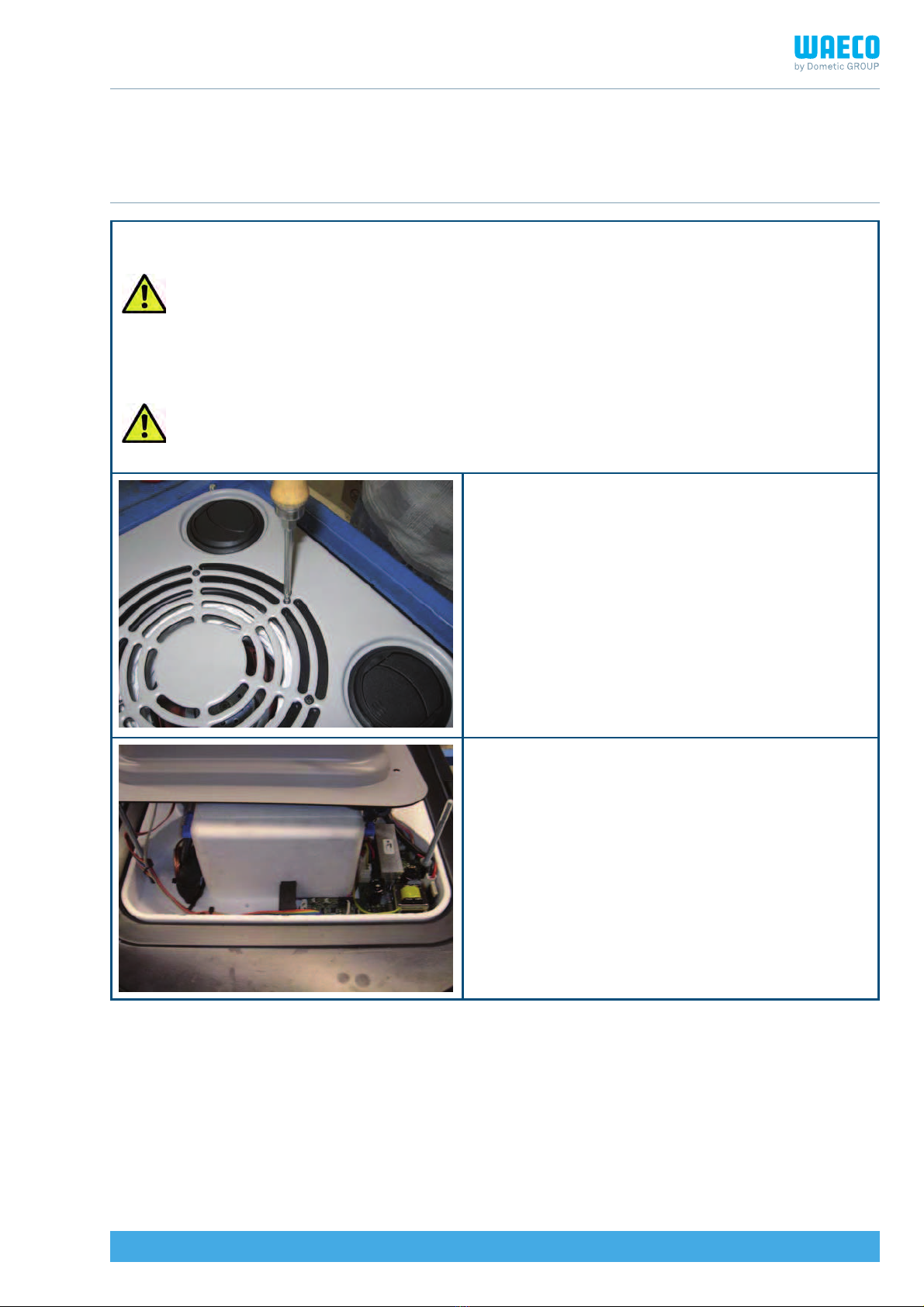

Abbildung 1: Figure 1:
Legen Sie die Dachklimaanlage mit der
Oberschale nach unten auf eine Arbeitsfläche.
Lösen Sie die 6 Schrauben am Ansauggitter,
um die Auslasseinheit zu demontieren.
Lay the roof air conditioner on a work surface
with the top housing facing downwards.
Release the 6 screws at the air intake to
dismantle the air outlet unit.
Abbildung 2: Figure 2:
Ziehen Sie nun die Auslasseinheit über die
Gewindebolzen vorsichtig nach oben, damit
die Kabel, die mit der Auslasseinheit verbunden
sind, nicht abgerissen werden.
Now you can pull the air outlet unit along the
stud bolts, but you must be careful not to tear
off the cables connected to the air outlet unit.
Achtung!
Unterbrechen Sie bei Arbeiten an der Dachklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the roof air conditioner!
Diese Serviceanleitung ist nur gültig für CoolAir CA800 ab der Seriennummer > 070843469
(Innenliegende Steuerplatine; 444 1000 0030)
These service instructions are valid only for CoolAir CA 800 units starting from
series number S/N > 070843469 (internal control PCB; 444 1000 0030)

2
1.6.1 | 06/10
.
Abbildung 3: Figure 3:
Lösen Sie vorsichtig alle Stecker von der
Steuerplatine.
Lösen Sie auch den Kabelbinder, mit dem die
Batterieleitung fixiert ist. Wenn Sie nach
erfolgreichem Austausch die Batterieleitung
wieder fixieren, seien Sie sehr vorsichtig, um
den Anschlussstutzen nicht zu verbiegen.
Carefully release all connectors from the
control PCB.
Release the cable tie the battery cable is
fixed with. If you fix the battery cable after
successful exchange of the PCB please be
careful not to damage the tube connection.

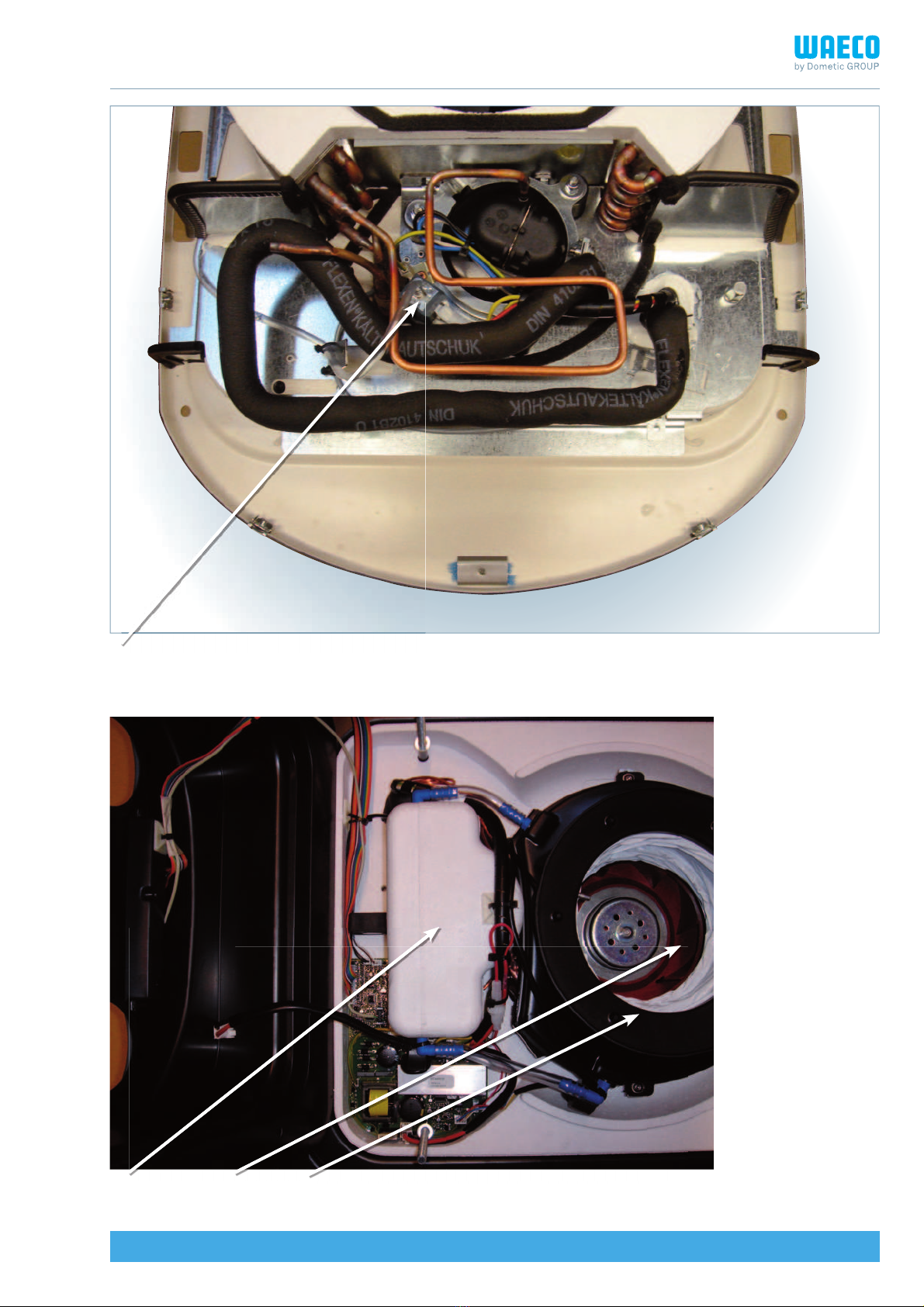

Abbildung 4: Figure 4:
Die Platine ist an 11 Punkten befestigt. Lösen
Sie nacheinander jeden Befestigungspunkt,
indem Sie den Spreitzkopf des Platinenhalters
mit einer Spitzzange leicht zusammendrücken
und die Platine dabei etwas anheben. Seien
Sie hier sehr vorsichtig, um Beschädigungen
an der Platine durch Kratzer oder ähnliches
zu vermeiden.
The PCB is fastened with PCB holders to
11 mounting points. Press the barbs of the PCB
holders with a long nose pliers one after the
other while lifting the PCB a little bit. Please be
carefully while removing the PCB to avoid any
scratches or damages to the PCB.
Kabelbinder/
Cable tie

3
1.6.1 | 06/10
Abbildung 5: Figure 5:
Wenn alle Befestigungspunkte gelöst sind,
können Sie die Platine nach oben ziehen und
anschließend die neue Platine in umgekehrter
Reihenfolge montieren. Wenn Sie die Platine
nun wieder anschließen, muss beachtet werden,
dass der Lüfter in seinem Ansaug- und
Ausblasbereich keine störenden Kabel hat,
die ihn in seiner Wirkung beeinträchtigen.
Prüfen Sie, ob alle Kabelverbindungen wieder
ordnungsgemäß angeschlossen sind.
After all mounting points are released, lift the
PCB and take it out. Install the new PCB in
reversed order. Make sure that the PCB holders
properly fit and all cables have been connected
properly. Make sure that no wires disturb the
airflow of the fan or interfere with the fan blades.
Please check whether all cable connectors have
been installed properly.
Lüfter/Fan
Prüfen Sie vor dem Einbau der Dachklimaanlage deren vollständige Funktion. Hierzu müssen Sie die
Anlage wieder in Einbaulage umdrehen und dann mindestens 15 Minuten ruhen lassen, bevor Sie
die Anlage starten. Diese Wartezeit ist für den Schutz des Kompressors nötig.
Prüfpunkte:
● Kleiner Platinenlüfter muss laufen. Diesen kann man bei ruhiger Umgebung direkt nach dem
Anschalten der Anlage hören.
● Großer Lüfter muss laufen
● Kompressor muss nach 90 Sekunden starten, wenn Umgebungstemperatur höher als eingestellter
Wert auf dem Display ist.
● Vollständige Funktion des Displays (Tasten und Anzeige)
● Funktion der Fernbedienung
● Manueller Start der Kondensatpumpe – Pumpe muss anlaufen. (Siehe Handbuch)
(Die Funktion des Kondensatwassersensors kann nur geprüft werden, indem in die
Kompressorwanne Wasser bis zum unteren Rand des Kondensatwassereinlaufes gegeben wird.
Ab einem Wasserstand von ca. 20 mm muss die Kondensatpumpe anlaufen.)
Before you install the air conditioner, perform a complete function check. To do this, return the unit to
its installed position and leave it there for at least 15 minutes before you start it.
This waiting time is necessary to protect the compressor.
Items to check:
● Small PCB fan must be running. The sound of the PCB fan running is audible (in quiet environments)
after the air conditioner was switched on.
● Large fan must be running.
● Compressor must start after 90 seconds, if the ambient temperature is higher than the value set on
the display.
● All display functions (buttons and readouts)
● Operation of the remote control
● Manual start of the condensate pump – pump must start running (see manual).
(The functioning of the condensate water sensor can only be checked by filling the compressor tank
with water up to the lower edge of the condensation water intake.
The condensate pump must start running when the water has reached a level of about 20 mm.)

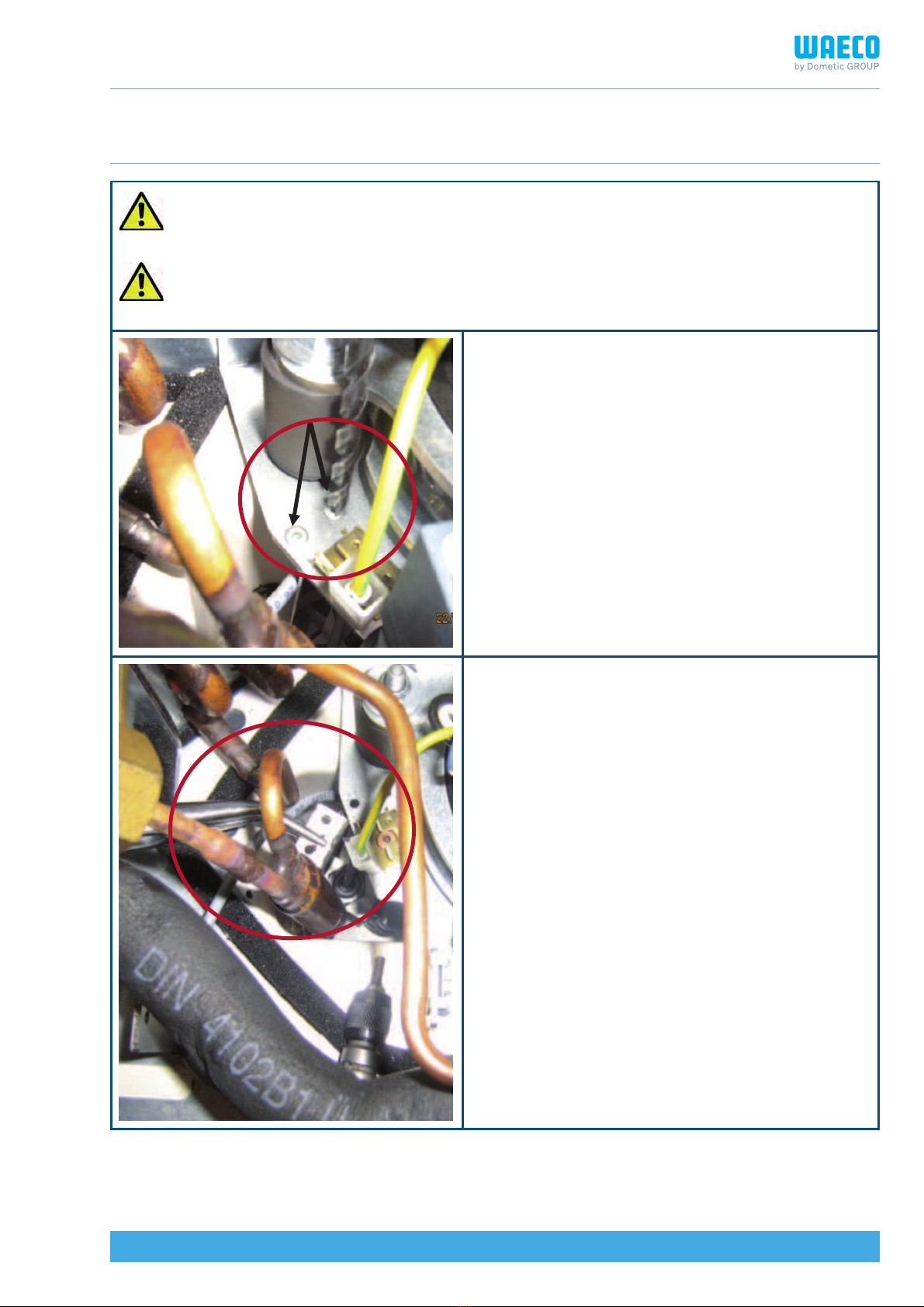

1.6.2 Replacing the level sensor
1
1.6.2 | 06/10
Achtung!
Unterbrechen Sie bei Arbeiten an der Dachklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the roof air conditioner!
Abbildung 1: Figure 1:
Vor Beginn der Arbeiten ist die Klimaanlage
stromlos zu schalten und gegen Wiedereinstellen
zu sichern!
Die beiden Nieten am Niveaugeber aufbohren.
Before you set to work, shut off the power supply
to the air conditioner and make sure it won’t
switch on again!
Drill out the two rivets on the level sensor.
Abbildung 2: Figure 2:
Den alten Niveaugeber aus der Kondensatwanne
entfernen.
Remove the old level sensor from the
condensate pan.

2
1.6.2 | 06/10

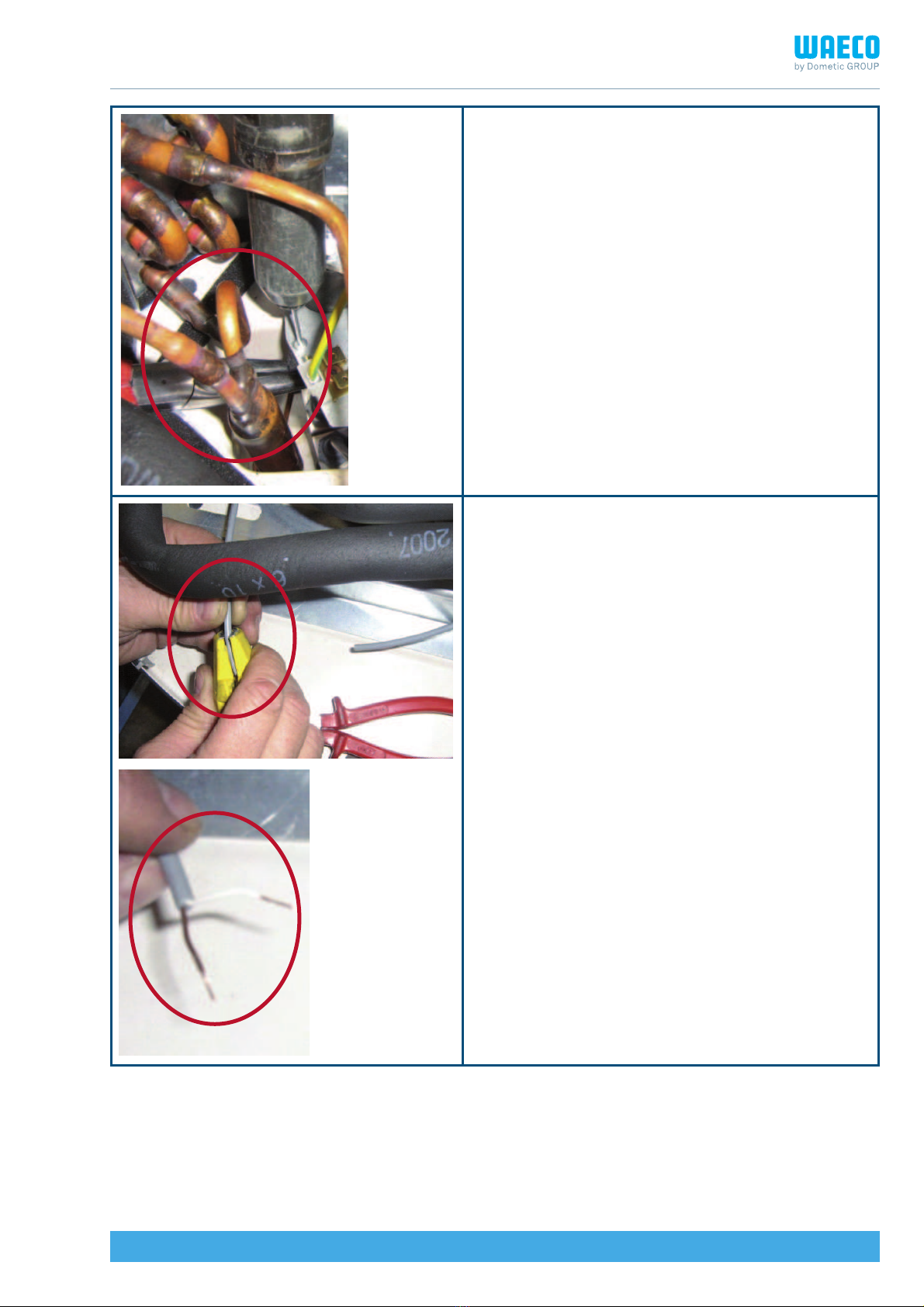

Abbildung 3: Figure 3:
Den alten Niveaugeber gegen einen neuen
tauschen und den Halter wieder mit dem
Chassis vernieten.
Replace the old level sensor by a new one
and rivet the holder to the frame again.
Abbildung 4: Figure 4:
Die Kabel des Niveaugebers durchtrennen und
die Litzen abisolieren.
Cut the cable of the level sensor and strip the
insulation off the wire.
