Waeco coolair rt880 User manual

Contents
7.1 | Unit identification code
7.2 | List of spare parts
7.3 | Circuit diagram
7.4 | Recommendations and special notes
7.5 | Troubleshooting and mending
7.6 | Repair instructions
7.6.1 | Replacing the display PCB

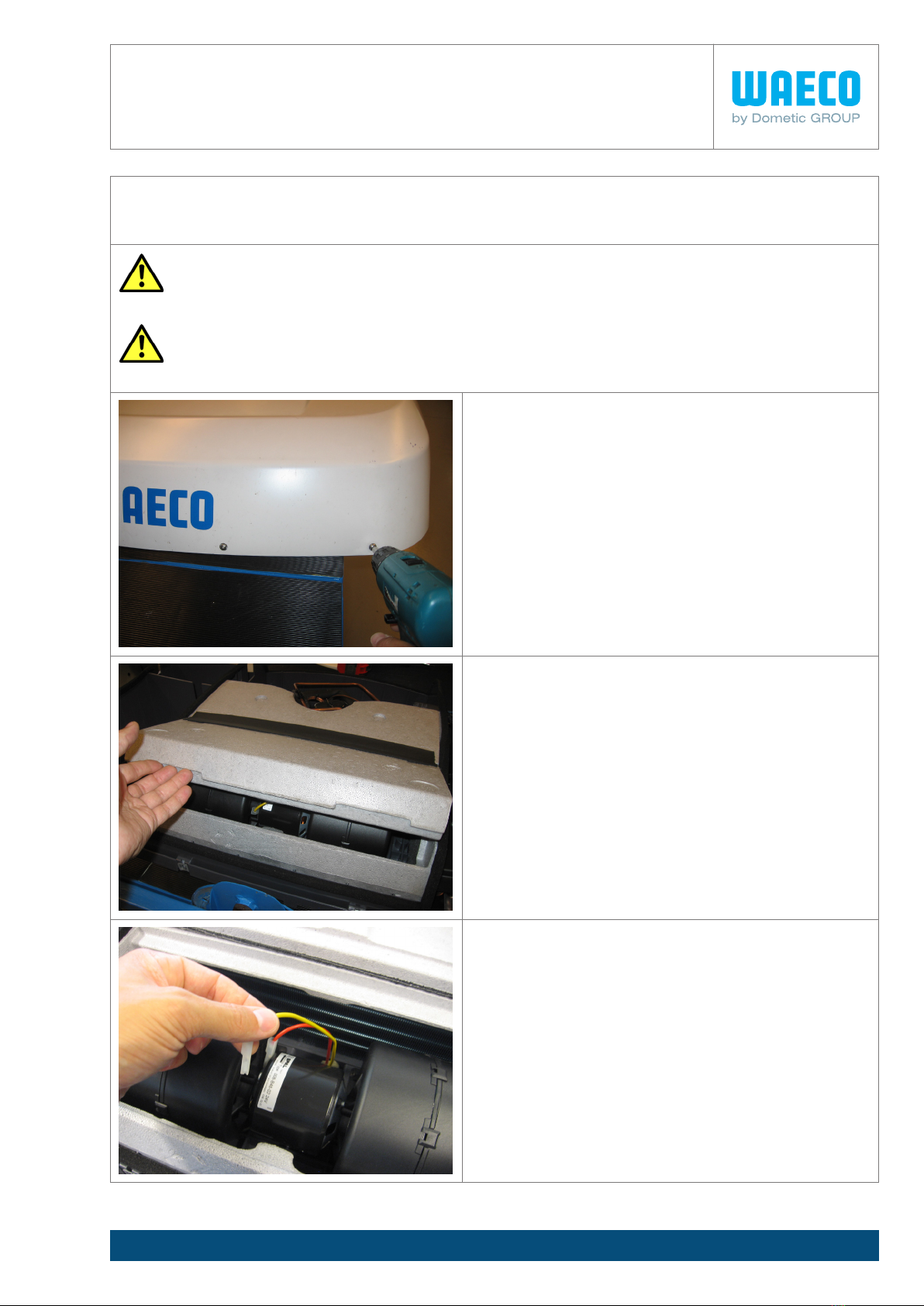

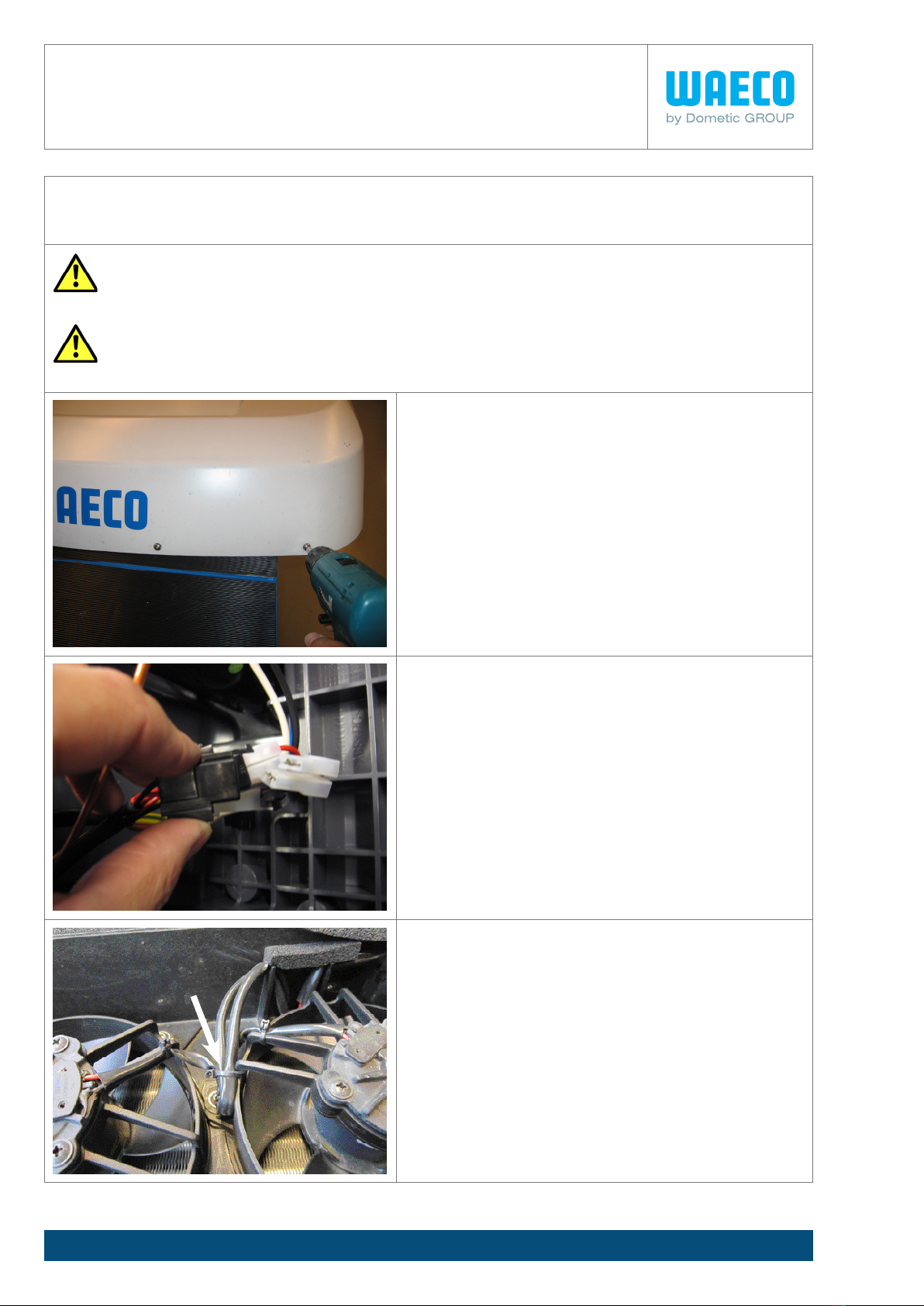

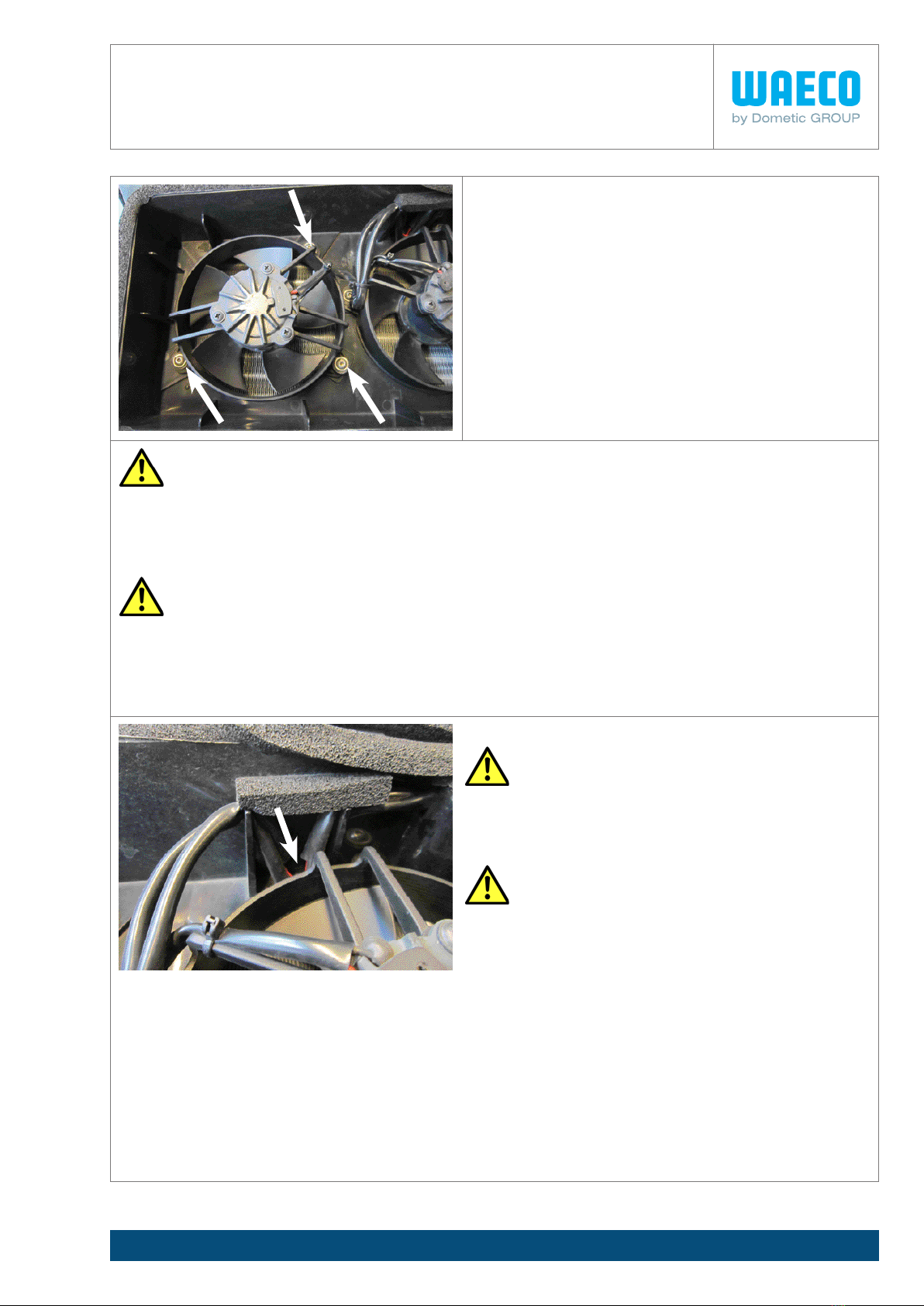

7.6.2 | Replacing the condenser fan

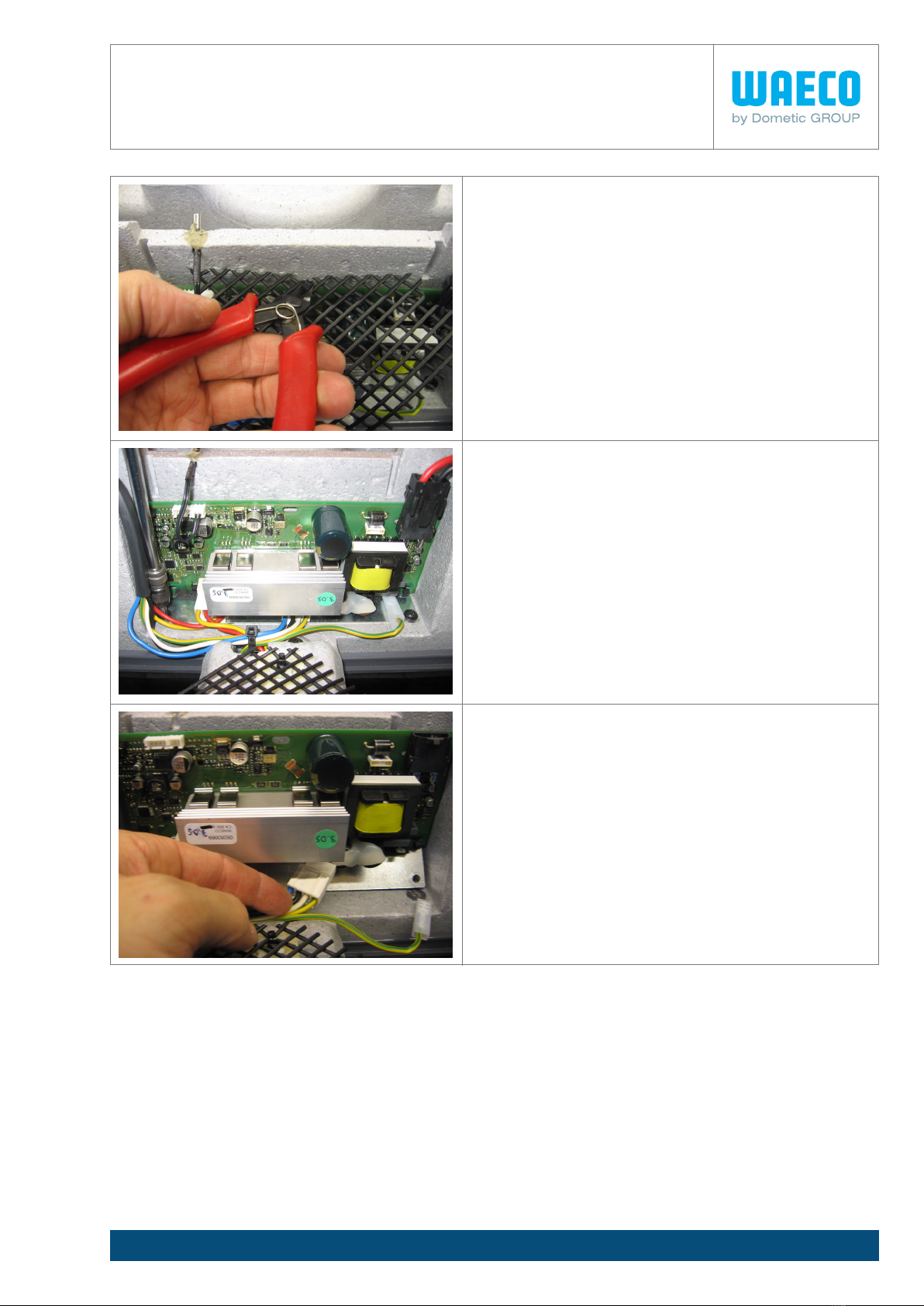

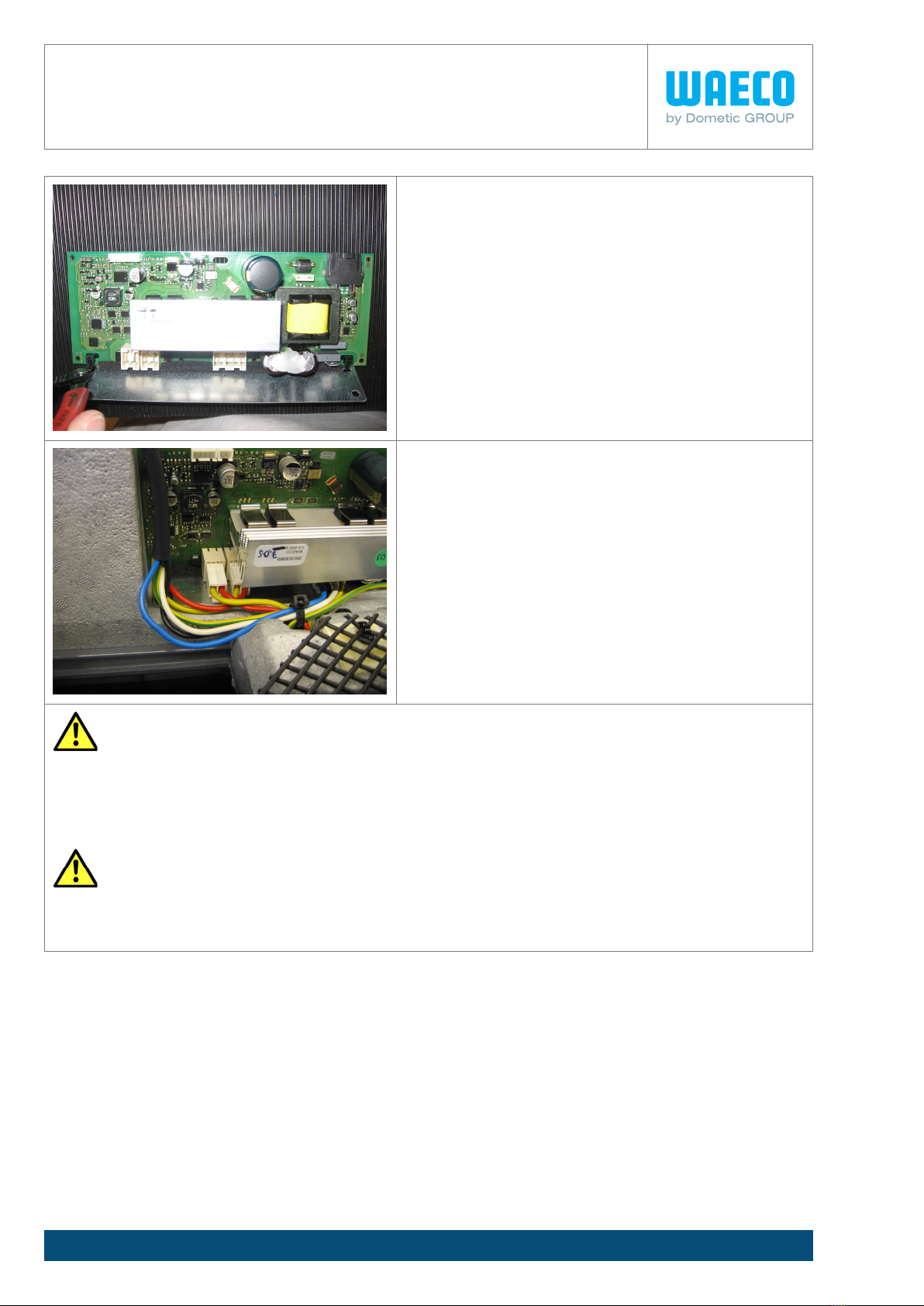

7.6.3 | Replacing the (internal) control PCB

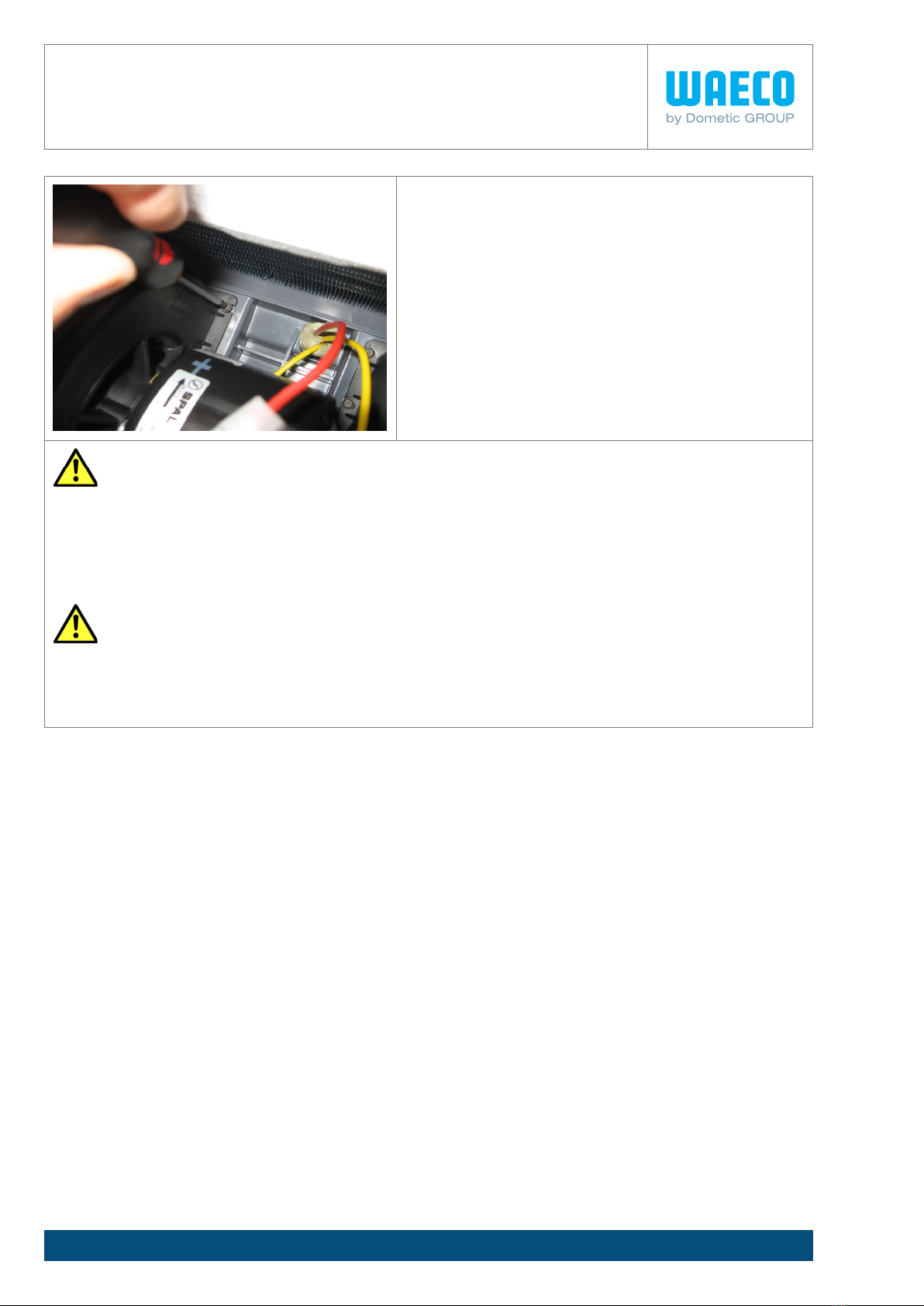

7.6.4 | Replacing the evaporator fan

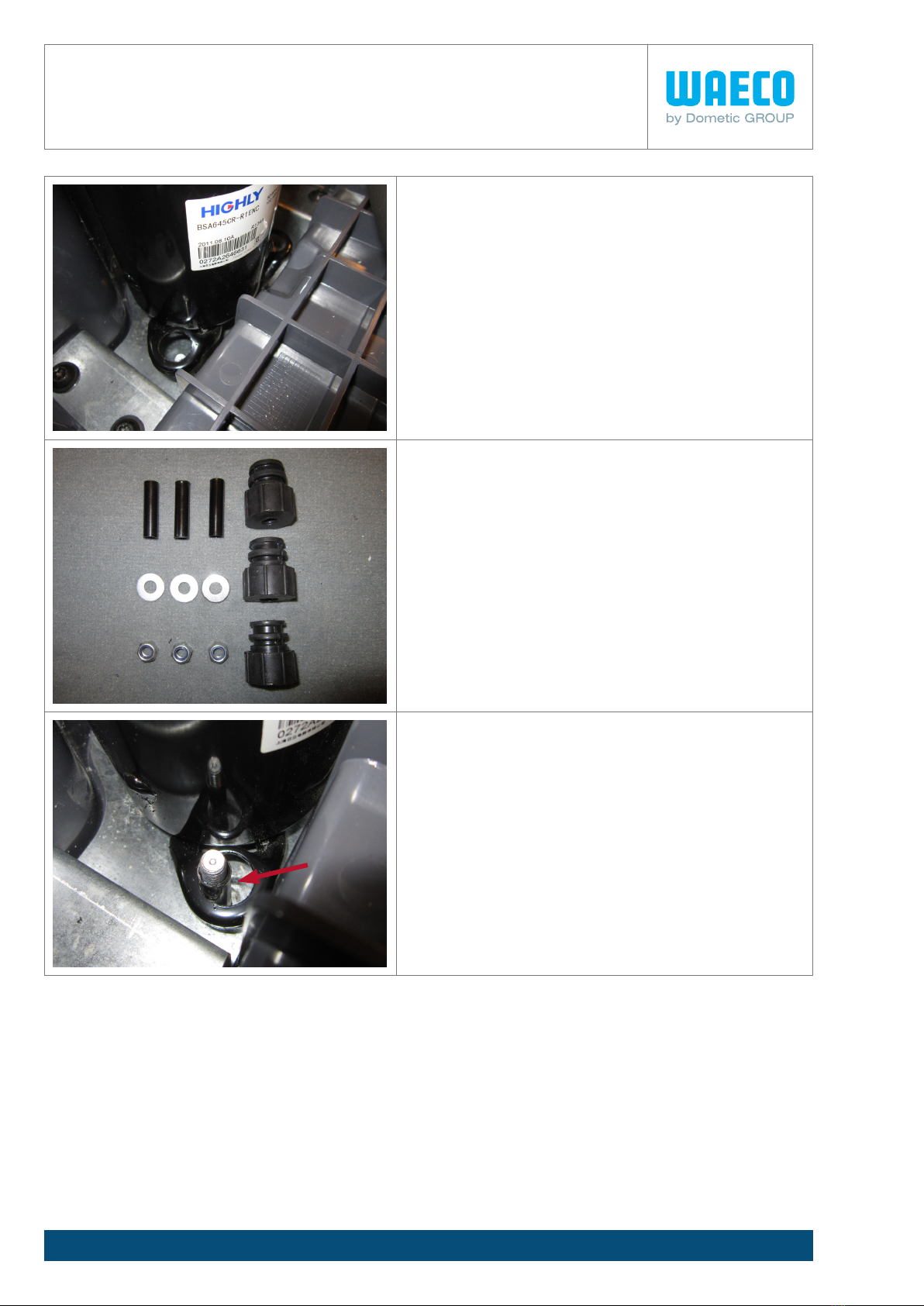

7.6.5 | Replacing the compressor bearing
7. WAECO CoolAir RT 880

1
7.1 | 6/14

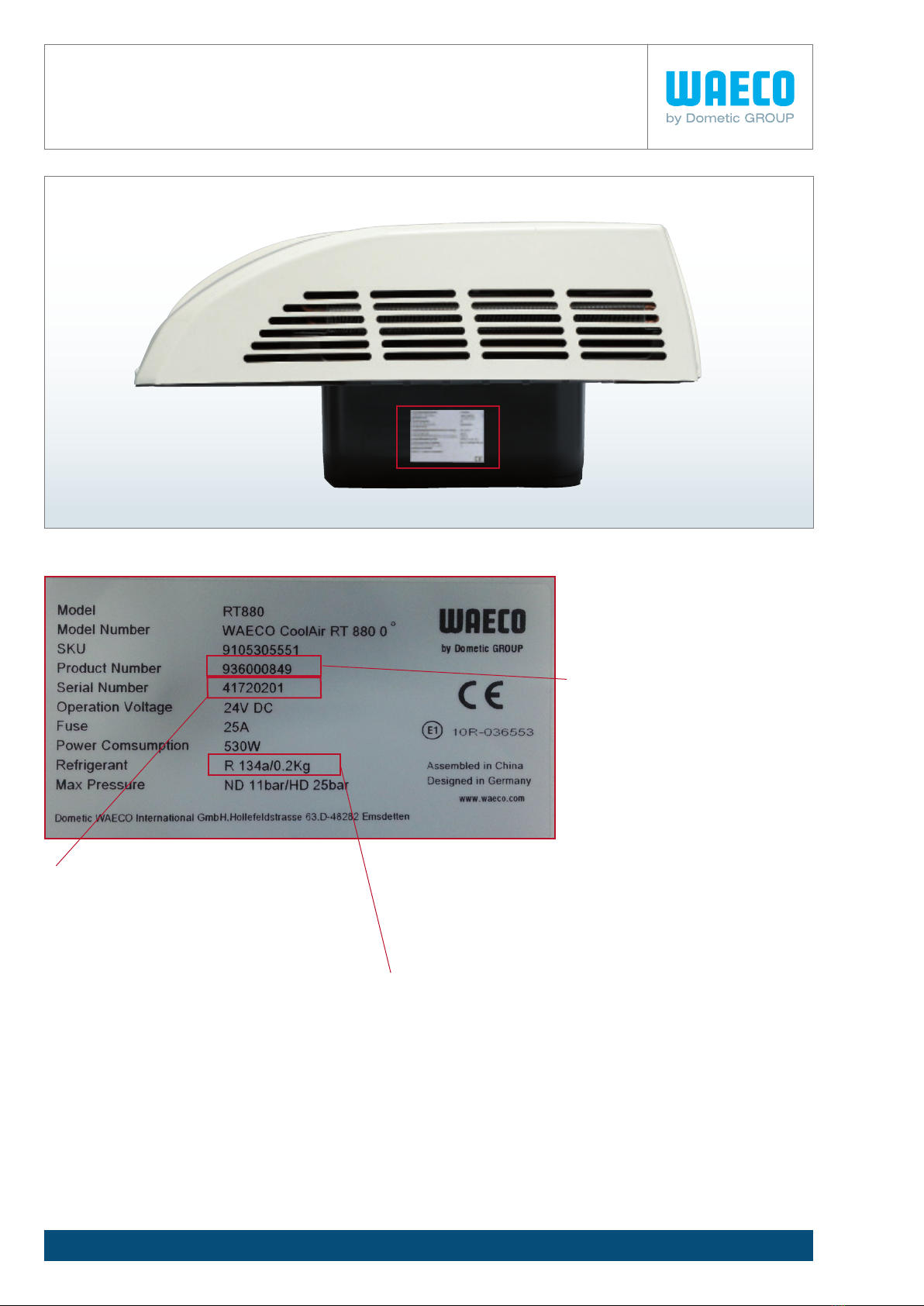

7.1 Unit identification code
WAECO CoolAir RT 880
The PNC replaces the former
version number. It specifies the
production status of the unit.
The serial number identifies the year
and the month the unit was made.
4 17 20201
Year Week Running number This box gives you the type and
amount of refrigerant used. This
information may occasionally be
requested.

1
7.2 | 6/14

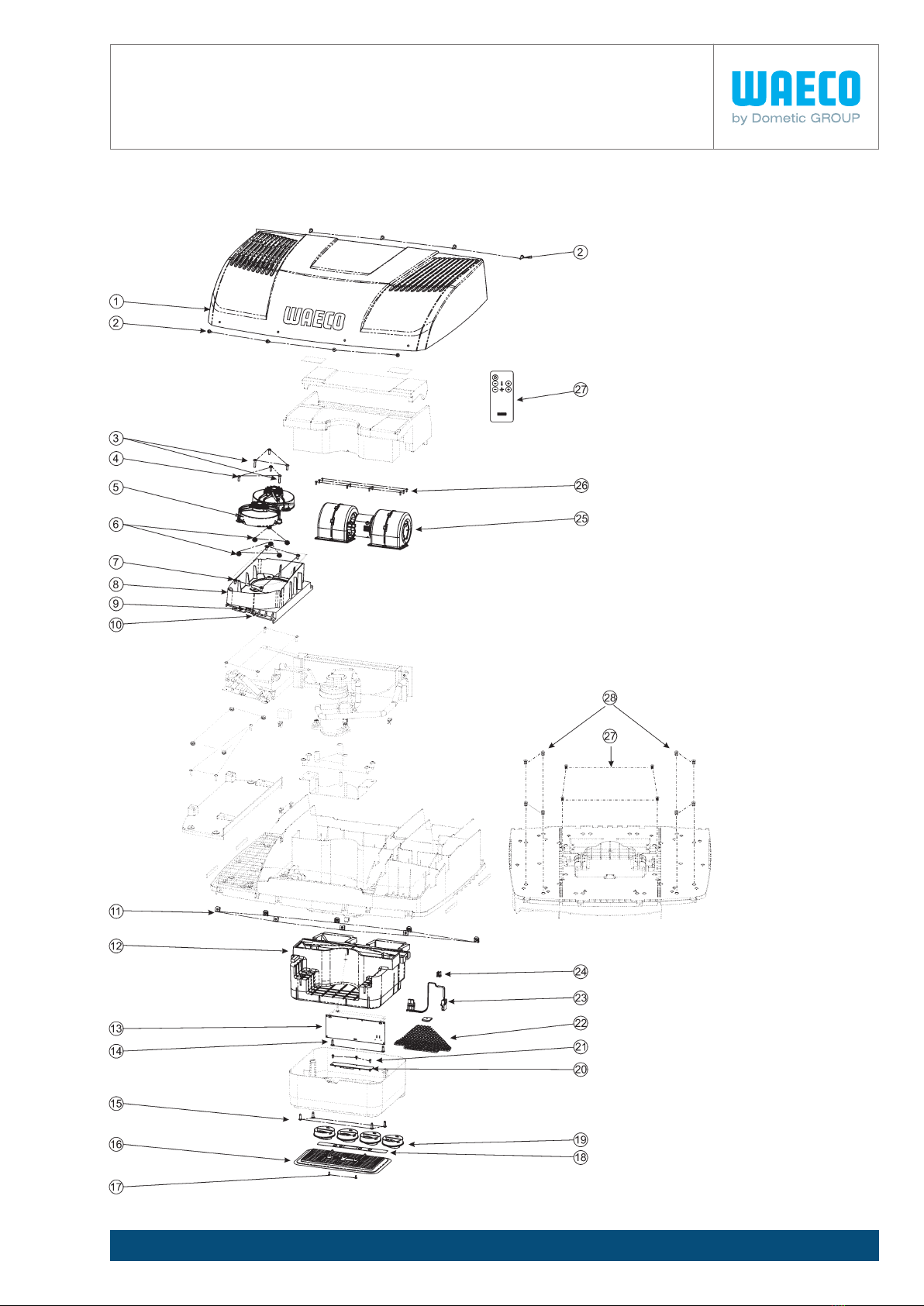

7.2 List of spare parts
SKU 9105305551, PNC 936000849
SKU 9105305547, PNC 936000112

2
7.2 | 6/14
Item Designation Item No. Quantity Notes
1 Top cover RT 880 4450000858 1
2 M5 x 16 mm Hexagon socket head
screw with washer/white
4450000976 8 Fastening of the top cover, the screw head is
painted white
3 M5 x 25 lens head screw, flanged 4450000977 2 Fastening of the condenser fan at the condenser
fan support
4 M5 x 16 mm Hexagon socket head
screw with washer
4450000975 4 Fastening of the condenser fan at the condenser
fan support
5 Condenser fan HD + RT 880 4450001654 2
6 M5 blind rivet nut Flex 4450000889 6 Fastening of the condenser fan at the condenser
fan support
7 Self-tapping pan head screw,
Ø 6.3 x 13
4450000986 4 Fastening of the condenser fan support at the
condenser
8 Condenser fan support RT 880 4450001319 1
9 Edge clip (side) 4450000904 1 Fastening of the pressure pipe
10 Edge clip (crosswise) 4450000903 1 Fastening of the dryer
11 M5 self-locking metal nut 4450000888 8 Fastening of the top cover
12 Lower air duct RT 880 4450000864 1 Moulded EPS part
13 Control unit RT 880 MBC 4450001210 1 To be fastened to the control unit support with two
cable ties
14 Ejot Delta PT 50 x 18 screw for
plastic
4450000893 2 Fastening of the control unit support to the base
plate
15 Ejot Delta PT 50 x 18 screw for
plastic
4450000893 4 Fastening of the air outlet unit to the base plate
16 Cover plate RT 880 WAECO 4450001317 1 Air inlet grill (evaporator side)
17 Ejot Delta PT 30 x 14 screw for
plastic
4450000895 2 Fastening of the cover plate
18 Display foil RT 880 4450000878 1
19 Black air diuser P145 4450001320 4 Adjustable air outlet nozzles
20 Display PCB RT 880 MBC 4450001211 1
21 Ejot Delta PT 30 x 9 screw for plastic 4450000892 3 Fastening of the display PCB
22 Protection cover for control unit
RT 880
4450000867 1 Protection grill for control unit
23 Battery cable internal RT 880 4450000826 1
24 Edge clip (lengthwise) 4450000902 1 Fastening of the battery cable
25 Evaporator fan RT 880 4450001652 1
26 Ejot Delta PT 30 x 9 screw for plastic 4450000892 10 Fastening of the evaporator fan
27 Remote control CoolAir MBC 4450001675 1
28 Self-cutting M8 thread insert with
flange
4445200068 Fastening of the unit or cover frame to the truck.
Quantity required depends on the type of truck.
29 Self-cutting M6 thread insert with
flange
4445200069 Fastening of the unit or cover frame to the truck.
Quantity required depends on the type of truck.
30 Fuse 2 A, 257 002, grey 4450000054 2 Fuse for the condenser fans (not shown in the
drawing)
31 Fuse 4 A, 257 004, pink 4450000055 1 Fuse for the condenser fans (not shown in the
drawing)

3
7.2 | 6/14
Components not shown in the exploded view
Bus cable CA 4441300153 1 Bus cable from the display PCB to the control PCB
Self-cutting M6 thread insert with
flanget
4445200069 Fastening of the unit or cover frame to the truck.
Quantity required depends on the type of truck.

1
7.3 | 6/14
Item Designation
1 Display PCB
2 Bus cable
3 Temperature sensor / NTC
4 Earth
5 Klixon
6 Compressor
7 Condenser fan
8 Evaporator fan
9 Earth
10 Main fuse 25 A
11 Condenser fan fuses 2 A
12 Condenser fan fuses 2 A
bl = blue
br = brown
gl = yellow
gr = green
ro = red
sw = black
w = white

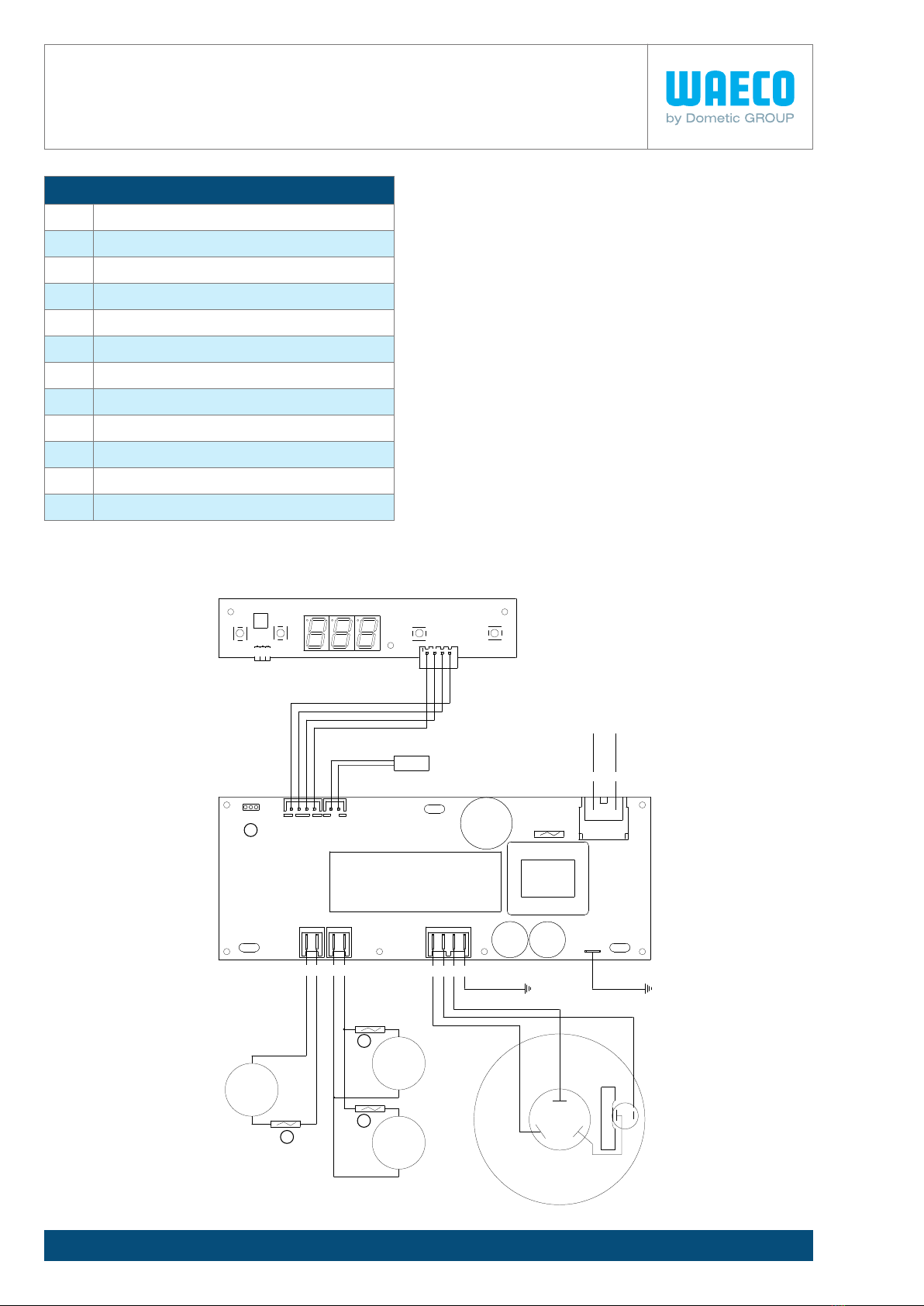

7.3 Circuit diagram
Connector wiring
1 = Displayplatine
2 = Buskabel
3 = Temperatursensor NTC
4 = Masse/Erdung
5 = Klickson (Kompressor)
6 = Klima-Kompressor
7 = Kondensatorlüfter
bl = blau
br = braun
gl = gelb
gr = grün
ro = rot
sw = schwarz
w = weiss
M
M
S
RC









Zeichnungsnr. 4441300157
+ 24 V -/ 0 V
CON-FAN 1
gl
w
w
gr
gr
gl ro sw
ro
gl
ro
gl gr/gl
w
sw bl gr/gl
CON-FAN 2 CON-MOTOR
CON-BUS CON-NTC 1 CON-BATT
24V
CON-ISP
CON-ISP
br
br
M
11
12
11
ˆ
13
8 = Verdampferlüfter
9 = Masse/Erdung
10 = Sicherung 25 A
11 = Sicherung 2 A
12 = Sicherung 4 A
13 = Programmier-Interface
RT 880

1
7.4 | 6/14
When doing repairs on CoolAir stationary air conditioners only use the spare parts specified by the manufacturer.
Do not use third-party spares for repairs, since otherwise you will lose your product liability and warranty rights.
Special notes for vehicles with a power management system
You can connect the unit to the truck’s multiplier or directly to the battery. Please check the manufacturer’s mounting
specifications for the vehicle/cabin if connection to the multiplier is possible or allowed. If this is not the case the air
conditioner has to be connected to the battery.
This goes, among others, for vehicles built by IVECO, MAN und Mercedes-Benz.
We recommend using the accessory battery cable with item number 9100300027.
7.4 Recommendations and special notes
Things to note for trucks with power management

1
7.5 | 6/14
Note
When the vehicle is started or when several loads are switched on the display may briefly show the text mes-
sage “LO ” indicating the voltage drop.
1. Control panel warnings
The air conditioner control system features various functions to protect the unit or the battery. The activation of
a protective function is indicated on the display by the following codes.
7.5 Troubleshooting
Display messages
Message Description Cause Remedy
L O
The battery monitor signals under-
voltage. The compressor shuts o
immediately and the fans are shut o
after 20 to 30 seconds. The whole
system shuts o after 2 minutes.
The supply voltage is too low.
The battery capacity is insucient to
operate the system.
➢
Short-term undervoltage: no action required.
➢
If the system shuts o: recharge the vehicle battery or
check if the battery monitor is set correctly.
H I
The system signals short-term or
permanent overvoltage.
Short-term overvoltage can occur
when large electrical loads are turned
o. Permanent overvoltage occurs
when the power supply voltage is
inadequate.
➢
Short-term overvoltage: no action required.
➢
If the display message “HI” is indicated for a longer
time: check the truck electronics. Make sure the voltage
supply is lower than 30 volts.
H O
The system signals a short-term
electrical overload and shuts the
compressor o.
The current power consumption of the
compressor is too high
➢
The short-term electrical overload is compensated by the
system by disabling the compressor. The compressor
will shortly after start up again.
The compressor is shut o. After 5
minutes the whole system is shut o.
The compressor (the cabin) is
excessively tilted.
➢
When the compressor is back in normal position, the
system can be switched on again.

2. Error messages on the control panel
A red flashing error LED indicates an error has occurred on the stationary air conditioner. The type of error is
indicated on the display by the following error codes.
2
7.5 | 6/14
Message Description Cause Remedy Further measures
F01
The compressor doesn’t
work.
Compressor overloaded or
error on the compressor
supply line/cabling.
➢
Switch the system o
➢
Switch it on again after
60 minutes
➢
Check the ambient
temperature (should not
be below 0°C or higher
than 43°C)
1. Check the electrical connection of the
compressor
➢
Connectors in the condenser
➢
Electrical connections of compressor &
Klickson
➢
Connectors on the PCB
F02
The system cannot
measure the current
room temperature
Room temperature sensor is
not connected or defective,
or the measured value is
beyond the specifications.
➢
Switch the system o
➢
Switch it on again after
60 minutes
➢
Check the ambient
temperature (should not
be below 0°C or higher
than 43°C)
1. Check if the temperature sensor is connected
to the control unit.
2. Replace the temperature sensor.
3. Replace the control unit.
F03
System is overloaded
(excessive pressure in
the system), the
compressor shuts o.
Thermal overload caused
by excessive ambient
temperature or defective fan.
➢
Switch the system o
➢
Switch it on again after
60 minutes
➢
Check the ambient
temperature (should not
be below 0°C or higher
than 43°C)
1. Check the function of the condenser fan
➢
Check the electrical connection of the fan
(connector in the condenser)
➢
Check the connector on the PCB
➢
Check the fuse for the condenser fan.
Never replace only the fuse, always replace it
together with the fan.
➢
Replace the condenser fan.
2. When the condenser fan is OK, the system has
to be sent in
F04
not assigned
F05
Overload caused by the
fans (excessive current
draw)
Short circuit on the
condenser fan or evaporator
fan
Check if the fans are blocked
or moving with diculty.
1. Check the condenser fan
➢
Turn the fan manually and restart the system
➢
Check the fuse
➢
Replace the fan and the fuse.
Never replace only the fuse, always replace it
together with the fan.
2. Check the evaporator fan and carry out the
same procedure.
F06
Communication problem
between the display PCB
and the control PCB
Faulty wiring Check the bus cable 1. Perform a software update for the display PCB
and the control PCB
2. Replace the bus cable

1

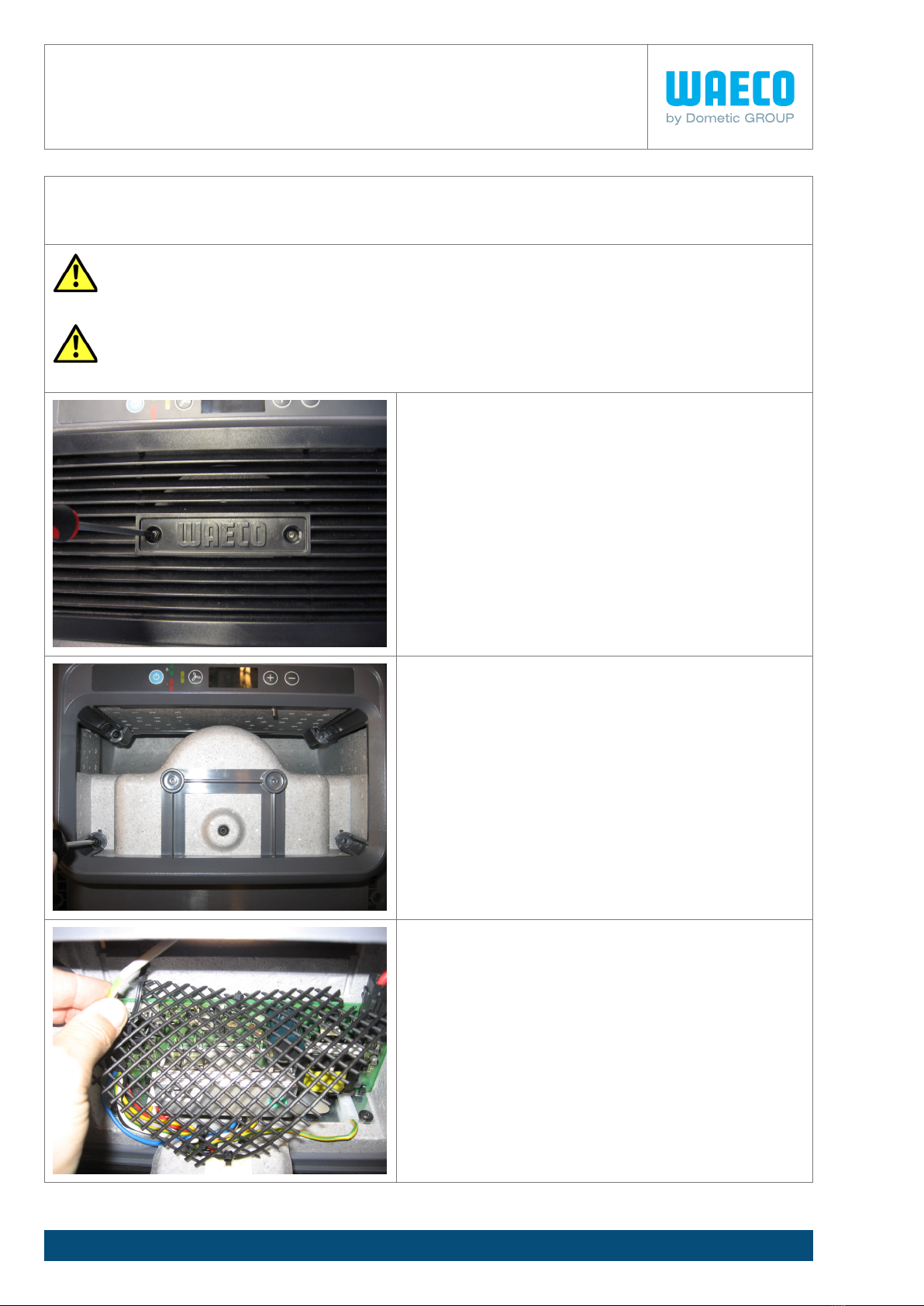

7.6.1 | 6/14
Achtung!
Unterbrechen Sie bei Arbeiten an der Standklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the stationary air conditioner!
Abbildung 1: Figure 1:
➢
Demontieren Sie das Ansauggitter.
➢
Dismantle the suction grill.
Abbildung 2: Figure 2:
➢
Demontieren Sie die mit 4 Schrauben
befestigte Auslasseinheit.
➢
Dismantle the air outlet unit fastened
with 4 screws.
Abbildung 3: Figure 3:
➢
Heben Sie die Auslasseinheit vorsichtig von
der Anlage ab.
➢
Ziehen Sie den Anschlussstecker des Buskabels
von der Steuerplatine.
➢
Legen Sie die Auslasseinheit zur Seite.
➢
Carefully detach the air outlet unit from
the system.
➢
Remove the bus cable connection plug from
the control PCB.
➢
Put the air outlet unit aside.
7.6.1 Repair instructions
Replacing the display PCB
Diese Reparatur kann im eingebauten Zustand vom Fahrzeuginneren vorgenommen werden!
This repair can be done from inside the vehicle with air conditioner fitted in place.

2
7.6.1 | 6/14

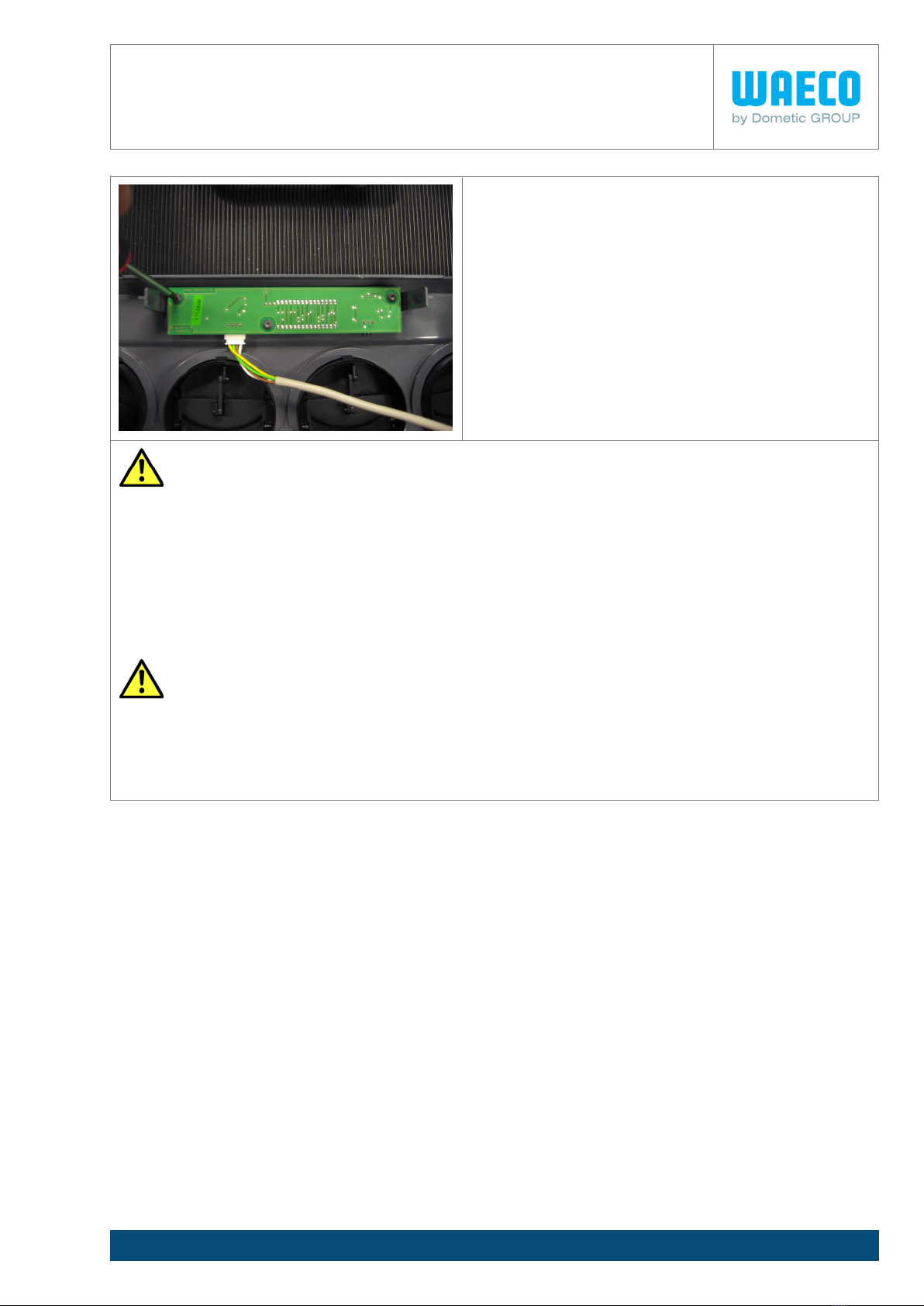

Abbildung 4: Figure 4:
➢
Lösen Sie die 3 Befestigungsschrauben der
Displayplatine.
➢
Ziehen Sie das Anschlusskabel von der
Displayplatine ab.
➢
Stecken Sie das Anschlusskabel an die neue Platine.
➢
Release the 3 fastening screws of the
display PCB.
➢
Remove the connection cable from the
display PCB.
➢
Insert the connection cable to the new PCB.
Achtung!
Ziehen Sie bei der Montage des Ansauggitters und der Displayplatine die Befestigungsschrauben
nur handfest (max. 2 Nm Drehmoment) an. Es könnte sonst passieren, dass die Schrauben durch-
drehen.
Achten Sie bei dem Einbau der Displayplatine darauf, dass die Taster nicht geklemmt werden.
Führen Sie hierzu eine abschließende Funktionskontrolle aller Taster durch.
➢
Für die Montage der neuen Displayplatine führen Sie bitte die Arbeitsschritte in umgekehrter
Reihenfolge durch.
Caution!
When fitting the suction grill and the display PCB, tighten the fastening screws only hand-tight
(2 Nm torque max.) Otherwise, they might turn idle. When fitting the display PCB make sure the key
buttons won’t get pinched. Perform a final function check for all key buttons.
➢
To install the new display PCB follow the above working steps in the reverse order.

1
7.6.2 | 6/14
Achtung!
Unterbrechen Sie bei Arbeiten an der Standklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the stationary air conditioner!
Abbildung 1: Figure 1:
➢
Demontieren Sie die obere Abdeckung.
➢
Dismantle the top cover.
Abbildung 2: Figure 2:
➢
Ziehen Sie den Anschlussstecker des Lüfters,
der ausgetauscht werden soll, vom Stecker
am Kabelbaum ab, und durchtrennen Sie den
Kabelbinder, der das Anschlusskabel am Kabel-
baum fixiert.
➢
Remove the connection plug of the fan to be
replaced from the plug on the wire harness, and cut
the cable tie that fixes the connection cable to the
harness.
Abbildung 3: Figure 3:
➢
Durchtrennen Sie den Kabelbinder, der die
beiden Anschlusskabel fixiert.
➢
Cut the cable tie that holds the two connection
cables in place.
7.6.2 Replacing the condenser fan
Diese Reparatur kann im eingebauten Zustand auf dem Fahrerhausdach vorgenommen werden!
This repair can be done with air conditioner fitted in place on the cabin roof.

2
7.6.2 | 6/14
Abbildung 4: Figure 4:
➢
Lösen Sie die 3 Befestigungsschrauben,
und ziehen Sie den Lüfter nach oben heraus.
➢
Für die Montage des neuen Lüfters
führen Sie bitte die Arbeitsschritte in
umgekehrter Reihenfolge durch.
➢
Release the 3 fastening screws, and lift o
the fan to remove it.
➢
To install the new fan follow the above
working steps in the reverse order.
Achtung!
Ziehen Sie bei der Montage des neuen Lüfters die Befestigungsschrauben nur handfest
(max. 2 Nm Drehmoment) an. Es könnte sonst passieren, dass die Schrauben durchdrehen.
➢
Achten Sie auf die korrekte Position des Lüfters im Halter. Fixieren Sie die beiden
Anschlusskabel der Lüfter abschließend wieder mit einem Kabelbinder.
Caution!
When fitting the new fan, tighten the fastening screws only hand-tight (2 Nm torque max.) Otherwise,
they might turn idle.
➢
Make sure you position the fan correctly. Finally, fix the fan’s two connection cables in place
with a cable tie.
Achtung!
Achten Sie bei der Verlegung des Kabels darauf, dass
die Trennstelle des Schutzschlauchs wie dargestellt
positioniert wird, damit Wasser, welches sich ggf. im
Schutzschlauch ansammelt, wieder abfließen kann.
Caution!
When routing the cable make sure the section point of the
protection sleeve is placed as shown in the picture. This
ensures that water which may have accumulated in the
protection sleeve can drain o again.
➢
Führen Sie einen Funktionstest, insbesondere der Lüfter, durch, bevor Sie die Abdeckung der Anlage
wieder montieren.
➢
Achten sie bei der erneuten Montage darauf, dass keine Kabel gequetscht und alle losen Teile aus der
Anlage entfernt werden (Kabelbinderreste etc.).
➢
Check the function, especially that of the fans, before you reattach the cover to the system.
➢
When reassembling the unit make sure that no cables are pinched and all lose parts (cable tie residues,
etc.) are removed from the system.
Abbildung 5: Figure 5:

1
7.6.3 | 6/14
Achtung!
Unterbrechen Sie bei Arbeiten an der Standklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the stationary air conditioner!
Abbildung 1: Figure 1:
➢
Demontieren Sie das Ansauggitter.
➢
Dismantle the suction grill.
Abbildung 2: Figure 2:
➢
Demontieren Sie die mit 4 Schrauben
befestigte Auslasseinheit.
➢
Dismantle the air outlet unit fastened
with 4 screws.
Abbildung 3: Figure 3:
➢
Heben Sie die Auslasseinheit vorsichtig von der
Anlage ab.
➢
Ziehen Sie den Anschlussstecker des Buskabels
von der Steuerplatine.
➢
Legen Sie die Auslasseinheit zur Seite.
➢
Carefully detach the air outlet unit from
the system.
➢
Remove the bus cable connection plug from
the control PCB.
➢
Put the air outlet unit aside.
7.6.3 Replacing the (internal) control
PCB
Diese Reparatur kann im eingebauten Zustand vom Fahrzeuginneren vorgenommen werden!
This repair can be done from inside the vehicle with air conditioner fitted in place.

2
7.6.3 | 6/14
Abbildung 4: Figure 4:
➢
Durchtrennen Sie den Kabelbinder und klappen
Sie das Gitter runter.
➢
Cut the cable tie and fold down the screen.
Abbildung 5: Figure 5:
➢
Lösen Sie die 2 Befestigungsschrauben der
Steuerplatine.
➢
Release the 2 fastening screws of the
control PCB.
Abbildung 6: Figure 6:
➢
Ziehen Sie alle Stecker von der Steuerplatine ab.
➢
Schieben Sie die Steuerplatine mit Halter aus
der seitlichen Führung heraus.
➢
Legen Sie die Steuerplatine auf eine isolierte
Unterlage (Gummi, Folie etc).
➢
Remove all plugs from the control PCB.
➢
Push the control PCB with its holder out from
the lateral slide.
➢
Place the control PCB on an isolated surface
(rubber, foil, etc).

3
7.6.3 | 6/14
Abbildung 7: Figure 7:
➢
Durchtrennen Sie die beiden Kabelbinder, um
die Steuerplatine auszutauschen.
➢
Befestigen Sie die neue Steuerplatine in gleicher
Art und Weise an dem Halter wie die ausgebaute.
➢
Cut the two cable ties to replace the control PCB.
➢
Fasten the new control PCB to the holder in
the same way as the removed one.
Abbildung 8: Figure 8:
➢
Für die Montage der neuen Steuerplatine führen
Sie bitte die Arbeitsschritte in umgekehrter
Reihenfolge durch.
➢
Achten Sie darauf, dass der Anschlussstecker
des Verdampferlüfters in den äußeren Steckplatz
gesteckt wird.
➢
To fit the new control PCB follow the above
working steps in the reverse order.
➢
Make sure you insert the connection plug of
the evaporator fan into the outermost slot.
Achtung!
Ziehen Sie bei der Montage des Ansauggitters die Befestigungsschrauben nur handfest
(max. 2 Nm Drehmoment) an. Es könnte sonst passieren, dass die Schrauben durchdrehen.
Achten Sie bei dem Einbau der Steuerplatine auf eine sorgfältige Kabelverlegung im Bereich
der Ausblasönungen des Verdampferlüfters.
Caution!
When fitting the suction grill, tighten the fastening screws only hand-tight (2 Nm torque max.)
Otherwise, they might turn idle. When fitting the control PCB, careful cable routing around the
area of the evaporator fan’s air outlets is important.

1
7.6.4 | 6/14
Achtung!
Unterbrechen Sie bei Arbeiten an der Standklimaanlage alle Stromversorgungen!
Caution!
Disconnect all power supplies when working on the stationary air conditioner!
Abbildung 1: Figure 1:
➢
Demontieren Sie die obere Abdeckung.
➢
Dismantle the top cover.
Abbildung 2: Figure 2:
➢
Önen Sie die Abdeckung über dem
Verdampferlüfter.
➢
Open the cover over the evaporator fan.
Abbildung 3: Figure 3:
➢
Ziehen Sie beide Anschlussstecker vom
Lüfter ab.
➢
Remove the two connection plugs from the fan.
7.6.4 Replacing the evaporator fan
Diese Reparatur kann im eingebauten Zustand auf dem Fahrerhausdach vorgenommen werden!
This repair can be done with air conditioner fitted in place on the cabin roof.

2
7.6.4 | 6/14
Abbildung 4: Figure 4:
➢
Lösen Sie alle 10 Befestigungsschrauben.
Sie können den Lüfter nun nach oben
herausnehmen.
➢
Release all 10 fastening screws. You can now
lift up the fan to remove it.
Achtung!
Ziehen Sie bei der Montage des neuen Lüfters die Befestigungsschrauben nur handfest
(max. 2 Nm Drehmoment) an. Es könnte sonst passieren, dass die Schrauben durchdrehen.
➢
Für die Montage des neuen Lüfters führen Sie bitte die Arbeitsschritte in umgekehrter
Reihenfolge durch.
Caution!
When fitting the new fan, tighten the fastening screws only hand-tight (2 Nm torque max.)
Otherwise, they might turn idle.
➢
To install the new fan follow the above working steps in the reverse order.

1
7.6.5 | 6/14
Achtung!
Unterbrechen Sie bei Arbeiten an der Standklimaanlage alle Stromversorgungen!
Achtung!
Merken Sie sich die Position der Kupferleitungen, um sie eventuell nach dem Austausch der
Kompressorlagerung zurückzubiegen.
Beim Anheben des Kompressors darf sich die Befestigung der Kältemittelleitung, an Pos. 2, nicht lösen.
An der Stelle gegenhalten!
Falls nötig kann der Kabelbinder an Pos. 1 gelöst werden.
Caution!
Note the position of the copper lines so that you can bend them back into place if required after you replace
the compressor bearing.
When you lift the compressor, ensure that the attachment of the refrigerant line at pos. 2 does not come
loose. Hold it in position.
The cable binder at pos. 1 can be detached if required.
Caution!
Disconnect all power supplies when working on the stationary air conditioner!
Abbildung 1: Figure 1:
➢
Befestigungsschrauben der Abdeckhaube
herausdrehen und die Abdeckhaube abheben.
➢
Demontieren Sie die vorhandene
Kompressorlagerung.
➢
Hierzu die Sicherungsmuttern und Unterlegscheiben
am Kompressorsockel entfernen.
➢
Unscrew the fastening screws of the cover and lift
it o.
➢
Remove the existing compressor bearing.
➢
To do this, remove the retaining nuts and washers on
the compressor base.
Abbildung 2: Figure 2:
➢
Den Kompressor vorsichtig anheben und alle Teile
der Kompressorlagerungen entfernen.
➢
Carefully lift the compressor and remove all parts of
the compressor bearings.
7.6.5 Replacing the compressor
bearing
1
2

2
7.6.5 | 6/14
Abbildung 3: Figure 3:
➢
Nach Entfernen der Kompressorlagerung sollte die
Kompressorbefestigung so aussehen wie in diesem
Bild.
➢
After you remove the compressor bearing, the
compressor attachment should appear as in this
figure.
Abbildung 4: Figure 4:
➢
Legen Sie sich die neuen
Kompressorbefestigungsteile zurecht.
–
3 Stück Gummidämpfer
–
3 Stück Plastik- Distanzhülsen 8,2 x 10 x 39
–
3 Stück U-Scheibe 8,4 x 20
–
3 Stück Selbstsichernde Mutter M8
➢
Arrange the new compressor attachment parts.
–
3 rubber dampers
–
3 plastic spacer sleeves 8.2 x 10 x 39
–
3 washers 8.4 x 20
–
3 M8 self-locking nuts
Abbildung 5: Figure 5:
➢
Plastik-Distanzhülsen auf den vorhandenen
Gewindebolzen aufschieben.
➢
Slide the plastic spacer sleeves onto the existing
threaded pins.
