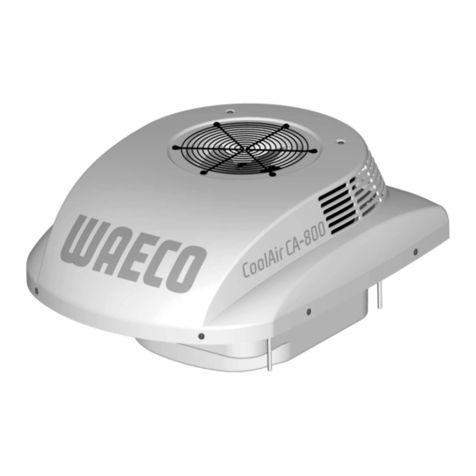

Waeco CoolAir CA-800-Universal-2 User manual

DE 7 CA-800 Montagesatz für Universaleinbau
(neue Öffnung)
Einbauanleitung
EN 21 CA-800 installation kit for Universal
assembly (new hatch)
Installation manual
FR 35 Kit de montage CA-800 pour Montage
universel (nouvelle ouverture)
Notice de montage
ES 49 Juego de montaje CA-800 para Montaje
universal (orificio nuevo)
Instrucciones de instalación
IT 63 Set di montaggio CA-800 per Montaggio
universale (nuova apertura)
Istruzioni di montaggio
NL 77 CA-800 montageset voor Universele
montage (nieuwe opening)
Montagehandleiding
DA 91 CA-800 monteringssæt til Universalmon-
tering (ny åbning)
Installationsvejledning
SV 104 CA-800 Monteringssats för universal-
montering (ny taklucka)
Monteringsanvisning
NO 117 CA-800 Montasjesett for Universalinstal-
lasjon (ny åpning)
Montasjeveiledning
FIN 130 CA-800 asennussarja malleihin yleisa-
sennus (uusi aukko)
Asennusohje
CA-800-Universal-2

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hau-
se WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich
unter der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la
maison WAECO. Commandez tout simplement notre catalogue gratuitement et
sans engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAE-
CO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en
la dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibi-
le ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo In-
ternet: www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastom-
me maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com

3
CoolAi
r
1
199
401 291
2
R53
R53
R53
R53
488 mm
436 mm
3

CoolAi
r
4
6
5
4
1
2
3
4
5
365 mm
64 mm

5
CoolAi
r
6
y
x
7
1
8
5

CoolAi
r
6
9
x
10
1562 3 4 7
8

7
Sicherheitshinweise
CoolAi
r
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.1 Umgang mit dem Gerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.1.1 Umgang mit elektrischen Leitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2 Handbuchkonventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.1 Allgemeine Informationen zur Einbauanleitung . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.2 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3 Symbole und Formate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
6 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6.1 Hinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2 Installationschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2.1 Öffnung erstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2.2 Anlage vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2.3 Anlage in Dachluke einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.2.4 Versorgungsleitungen verlegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.2.5 Abdeckrahmen anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2.6 Abdeckrahmen befestigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.3 Konfiguration der Anlagen-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.3.1 Starten und Beenden des Konfigurationsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.3.2 Menüebene 1: Vorgabe Temperatur-Sollwert . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.3.3 Menüebene 2: Unterspannungsabschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6.3.4 Menüebene 3: Vorgabe Betriebsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6.3.5 Menüebene 4: Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1 Sicherheitshinweise
Es ist zwingend notwendig, den gesamten Inhalt des Handbuches auf-
merksam zu lesen.
Nur wenn den Anleitungen Folge geleistet wird, können Zuverlässigkeit
der Dachklimaanlage und Schutz vor Personen- oder Sachschäden ge-
währleistet werden.
WAECO International übernimmt keine Haftung für Schäden aufgrund fol-
gender Punkte:
Montagefehler,
Beschädigungen am System durch mechanische Einflüsse und Über-
spannungen,
Veränderungen an der Dachklimaanlage ohne ausdrückliche
Genehmigung von WAECO International,
Verwendung für andere als die in der Einbauanleitung beschriebenen
Zwecke.

Sicherheitshinweise
CoolAi
r
8
1.1 Umgang mit dem Gerät
Benutzen Sie die Dachklimaanlage nur für den vom Hersteller
angegebenen Verwendungszweck und führen Sie keine Änderungen
oder Umbauten am Gerät durch!
Betreiben Sie die Dachklimaanlage nur, wenn das Gehäuse und die
Leitungen unbeschädigt sind!
Die Dachklimaanlage muss so sicher installiert werden, dass diese nicht
umstürzen oder herabfallen kann!
Die Installation, Wartung und etwaige Reparatur dürfen nur durch einen
Fachbetrieb erfolgen, der mit den damit verbundenen Gefahren bzw.
einschlägigen Vorschriften vertraut ist!
Setzen Sie die Dachklimaanlage nicht in der Nähe von entflammbaren
Flüssigkeiten oder in geschlossenen Räumen ein.
Greifen Sie nicht in Lüftungsgitter oder Lüftungsdüsen, und stecken Sie
keine Fremdgegenstände in die Anlage.
Im Falle von Feuer lösen Sie nicht den oberen Deckel der
Dachklimaanlage, sondern verwenden Sie zugelassene Löschmittel.
Verwenden Sie kein Wasser zum Löschen.
Schalten Sie die Dachklimaanlage aus, bevor Sie automatische Wasch-
vorrichtungen (Waschanlagen etc.) zur Reinigung des Fahrzeugs
nutzen!
Bitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund
des Aufbaues der Dachklimaanlage (Aufbauhöhe 199 mm) eine
Änderung des Eintrags der Fahrzeughöhe in ihren Fahrzeugpapieren
notwendig ist.
Lösen Sie bei Arbeiten am Gerät alle Verbindungen zur Batterie!
Beachten Sie, dass Sie vor dem Umklappen des Führerhauses oder zu
Wartungszwecken das restliche Kondenswasser manuell aus der An-
lage ablassen (siehe Kapitel „Kondensat absaugen“ in der Bedienungs-
anleitung CoolAir CA-800).
1.1.1 Umgang mit elektrischen Leitungen
Müssen Leitungen durch scharfkantige Wände geführt werden, so
verwenden Sie Leerrohre bzw. Leitungsdurchführungen!
Verlegen Sie keine losen oder scharf abgeknickten Leitungen an
elektrisch leitenden Materialien (Metall)!
Ziehen Sie nicht an Leitungen!
Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr
entsteht und eine Beschädigung des Kabels ausgeschlossen ist.
Der elektrische Anschluss darf nur von einem Fachbetrieb durchgeführt
werden.
Sichern Sie den Anschluss ans Netz im Fahrzeug mit mindestens
25 Ampere ab.
Verlegen Sie niemals die Spannungsversorgungsleitung (Batteriekabel)
in räumlicher Nähe zu Signal- oder Steuerleitungen.

9
Handbuchkonventionen
CoolAi
r
2 Handbuchkonventionen
2.1 Allgemeine Informationen zur Einbauanleitung
Diese Einbauanleitung enthält die wesentlichen Informationen und Anlei-
tungen für die Installation der Dachklimaanlage. Die enthaltenen Informati-
onen richten sich an den Installationsbetrieb der Dachklimaanlage.
Folgende Hinweise helfen Ihnen bei der korrekten Anwendung der
Einbauanleitung:
Die Einbauanleitung ist Teil des Lieferumfangs und ist sorgfältig
aufzubewahren.
Die Einbauanleitung gibt Ihnen wichtige Hinweise für die Montage und
dient gleichzeitig in Reparaturfällen als Nachschlagewerk.
Bei Nichtbeachtung dieser Einbauanleitung haftet der Hersteller
(WAECO) nicht. Jegliche Ansprüche sind für diesen Fall
ausgeschlossen.
Die Bedienungsanleitung zur CoolAir CA-800 finden Sie im Lieferumfang
der Dachklimaanlage.
2.2 Zielgruppe
Installations- und Konfigurationsinformationen in dieser Anleitung richten
sich an Facharbeiter in Installationsbetrieben die mit den anzuwendenden
Richtlinien und Sicherheitsvorkehrungen beim Einbau von Lkw-Zubehör-
teilen vertraut sind.
2.3 Symbole und Formate
In dieser Dokumentation werden Ihnen bestimmte Symbole und Formate
begegnen. Diese haben folgende Bedeutung:
Format Bedeutung Beispiel
Fett Wichtige Informationen im
Text, die nicht missverstanden
werden dürfen
Schalter (3) auf Symbol
KÜHLEN stellen.
➤Handlungsanleitende Texte ➤Legen Sie die Dachklima-
anlage mit dem Gehäuse
nach unten auf eine
Arbeitsfläche.
✓Ergebnisse eines Handlungs-
schrittes
✓ Die Anlage ist nun betriebs-
bereit.

Bestimmungsgemäßer Gebrauch
CoolAi
r
10
Hinweis auf:
mögliche Verletzungsrisiken für den Installateur oder den Anwender
und
mögliche Gerätebeschädigung.
Zeigt eine mögliche Gefahrensituation an, die während der Montage bzw.
im Betrieb des Produkts entstehen könnte und Schäden am Gerät bzw.
eine Umweltschädigung oder wirtschaftliche Schäden verursachen kann.
Besondere Informationen zum Umgang mit dem Produkt.
3 Bestimmungsgemäßer Gebrauch
Der Montagesatz (Artikelnummer: CA-EK-UNI2) ermöglicht den Einbau
einer Dachklimaanlage CoolAir CA-800 (Artikelnummer: CA-0800-DC) in
eine selbstgefertigte Öffnung eines LKW Fahrerhauses.
Die Dachklimaanlage CA-800 ist nicht für die Installation in Bau-
maschinen, Landmaschinen oder ähnlichen Arbeitsgeräten geeignet. Bei
zu starker Vibrationseinwirkung ist eine ordnungsgemäße Funktion nicht
gewährleistet.
Die Dachklimaanlage CA-800 ist für eine Umgebungstemperatur nicht
über 43 °C im Kühlbetrieb ausgelegt.
Der Betrieb der Dachklimaanlage CA-800 mit Spannungswerten, die von
den angegebenen Werten abweichen, führt zur Beschädigung des Gerä-
tes.

11
Lieferumfang
CoolAi
r
4Lieferumfang
CA-800 Montagesatz für Universaleinbau (neue Öffnung)
Art.Nr. CA-EK-UNI2
5 Zubehör
Teilebezeichnung Menge Art.-Nr.
Abdeckrahmen 1 4443000160
2 m Dichtungsband (Profil: 25 x 25 mm) 1 –
Befestigungshalter 2 4442500345
Gummipuffer M8 4 4445200005
Zylinderschraube mit Innensechskant M6 x 35 4 –
Unterlegscheibe M7 4 –
Selbstsichernde Mutter M8 4 –
Mutter M8 4 –
Unterlegscheibe M8 4 –
Einbauanleitung 1 4445100209
Teilebezeichnung Art.-Nr.
Dachklimaanlage CoolAir CA-800 CA-0800-DC
Schutzhaube für Dachklimaanlage CoolAir CA-800 CA-SH1

Installation
CoolAi
r
12
6 Installation
Die Installation der Dachklimaanlage darf ausschließlich von entsprechend
ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden
Informationen richten sich an Fachkräfte, die mit den anzuwendenden
Richtlinien und Sicherheitsvorkehrungen vertraut sind.
6.1 Hinweise zur Installation
Vor der Installation der Dachklimaanlage muss diese Einbauanleitung voll-
ständig gelesen werden.
Folgende Tipps und Hinweise müssen bei der Installation der Dachklima-
anlage beachtet werden:
Stellen Sie vor Arbeiten an elektrisch betriebenen Komponenten sicher,
dass keine Spannung mehr anliegt!
Grundsätzlich ist vor Installation der Dachklimaanlage zu überprüfen, ob
durch den Einbau der Dachklimaanlage ggf. Fahrzeugkomponenten
beschädigt oder in ihrer Funktion beeinträchtigt werden könnten.
Anhand der Abb. 1 auf Seite 3 können Sie die Dimensionen der
eingebauten Anlage prüfen. Die gestrichelte Linie bezieht sich hierbei
auf die Mitte der Dachlukenöffnung.
Vor Einbau müssen Sie – über den Fahrzeughersteller – klären, ob der
Aufbau für das statische Gewicht und die Belastungen durch die
Klimaanlage bei in Bewegung befindlichem Fahrzeug ausgelegt ist. Der
Hersteller der Dachklimaanlage (WAECO) übernimmt keinerlei Haftung.
Klären Sie – über den Fahrzeughersteller –, ob das Fahrerhaus des
Lkw für die Herstellung der benötigten Öffnung geeignet ist.
Die Dachneigung der Montagefläche darf in Fahrtrichtung nicht mehr
als 8° und nach hinten nicht mehr als 0° betragen.
Die mitgelieferten Montageteile dürfen beim Einbau nicht eigenmächtig
modifiziert werden.
Eine falsche Installation der Klimaanlage kann zu irreparablen Schäden
am Gerät führen und die Sicherheit des Benutzers beeinträchtigen.
Wenn die Dachklimaanlage nicht gemäß dieser Einbauanleitung installiert
wird, übernimmt WAECO keinerlei Haftung. Nicht für Betriebsstörungen
und für die Sicherheit der Dachklimaanlage, insbesondere nicht für Perso-
nen- und/oder Sachschäden.

13
Installation
CoolAi
r
Vor der Installation der Dachklimaanlage sind alle Verbindungen zur Batte-
rie des Fahrzeugs zu lösen.
Bei Nichtbeachten dieser Vorschrift besteht Stromschlaggefahr.
Nach der Installation der Anlage müssen die vorgegebenen Parameter der
Anlagen-Software überprüft werden (siehe Kapitel „Konfiguration der Anla-
gen-Software” auf Seite 16).
6.2 Installationschritte
WAECO International übernimmt ausschließlich Haftung für im Lieferum-
fang enthaltene Teile. Beim Einbau der Anlage zusammen mit produkt-
fremden Teilen entfällt die Gewährleistungsgarantie.
Bevor Sie das Fahrzeugdach besteigen, prüfen Sie, ob dieses für Perso-
nen begehbar ist. Zulässige Dachlasten können Sie beim Fahrzeugher-
steller erfragen.
6.2.1 Öffnung erstellen
➤Erstellen Sie eine Öffnung mit den Maßen 488 mm x 436 mm und ei-
nem Eckenradius von R53 (siehe Abb. 2 auf Seite 3, Pfeil = Fahrt-
richtung).
Entsorgen Sie sämtliches Abfallmaterial getrennt. Beachten Sie dabei die
Entsorgungsrichtlinien.
6.2.2 Anlage vorbereiten
Sichern Sie die Anlage bei den Vorbereitungen auf der Arbeitsfläche vor
dem Hinabfallen. Achten Sie auf eine ebene und saubere Unterlage, damit
die Anlage nicht beschädigt wird.
➤Legen Sie die Dachklimaanlage mit dem Gehäuse nach unten auf eine
Arbeitsfläche.

Installation
CoolAi
r
14
➤Kleben Sie das 2 m lange Dichtungsband (25 x 25 mm, siehe Abb. 3
auf Seite 3) in die vorhandene Vertiefung auf die Anlage. Versehen
Sie die Stoßkante und die Oberkante des Dichtungbands mit einem
plastischen nicht aushärtenden Butyldichtstoff (z.B. SikaLastomer-
710).
➤Drehen Sie je eine Mutter M8 (siehe Abb. 4 auf Seite 4, Pos. 1) auf die
vier Gewindebolzen bis kurz vor die bereits montierte Mutter. Die nun
montierte Mutter wird später zum Kontern gegen den Befestigungs-
halter (siehe Abb. 4 auf Seite 4, Pos. 4) verwendet.
6.2.3 Anlage in Dachluke einbauen
Stellen Sie sicher, dass die Auflagefläche für die Dichtung auf dem Fahrer-
hausdach sauber (frei von Staub, Öl usw.) ist.
➤Positionieren Sie die Befestigungshalter unter dem Fahrerhausdach
(siehe Abb. 5 auf Seite 4). Die Befestigungshalter werden zwischen
das Fahrerhausdach (Chassis) und dem Dachhimmel geschoben.
Die Befestigungshalter müssen auf einen festen Untergrund positioniert
werden, da die Anlage durch die Halter gegen das Fahrerhausdach gege-
drück wird. Die Auflagefläche der Befestigungshalter muss an jeder Seite
mindestens 40 mm betragen.
➤Setzen Sie die Anlage zentrisch und in Fahrtrichtung (siehe Abb. 1 auf
Seite 3) auf die Dachlukenöffnung. Die vier Gewindebolzen müssen
hierbei in die vier Bohrungen der Befestigungshalter (siehe Abb. 4 auf
Seite 4, Pos. 4) gesteckt werden.
Es ist eine perfekte Zentrierung der Dachklimaanlage sicherzustellen.
Nach dem Aufsetzen auf das Fahrzeugdach muss die Dichtung umlaufend
auf dem Fahrzeugdach anliegen.
Nur so ist eine sichere Abdichtung möglich!
➤Schrauben Sie je eine selbstsichernde Mutter M8 + Unterlegscheibe
(siehe Abb. 4 auf Seite 4, Pos. 3 und 2) auf die vier Gewindebolzen.
Ziehen Sie zur Befestigung der Anlage die Muttern mit einem Dreh-
moment von 3 Nm an.
➤Drehen Sie die vier Gummipuffer auf die vier Gewindebolzen. Der
Abstand zwischen der Oberkante der Gummipuffer und dem Dach-
himmel (Anlagefläche Abdeckrahmen) muss mit folgender Formel
berechnet werden: (siehe Abb. 6 auf Seite 5): y = x - 7

15
Installation
CoolAi
r
Die Gummipuffer dienen als Anschlag für die Abdeckrahmen und können
durch rauf- bzw. runterdrehen die Einbauposition des Abdeckrahmens
beeinflussen.
6.2.4 Versorgungsleitungen verlegen
Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzustellen,
dass keine Spannung anliegt!
Die Anlage verfügt serienmäßig über ein 3,5 m langes 4 mm2Kabel. Soll-
ten längere Kabellängen benötigt werden, muss durch eine autorisierte
Fachwerkstatt der Kabelquerschnitt erhöht werden:
Schneiden Sie das 4 mm2Kabel so nah wie möglich an der Anlage (max.
0,5 m) ab und stellen Sie anschließend eine fachgerechte Verbindung auf
einen größeren Kabelquerschnitt her.
WAECO empfiehlt ab 3,5 m bis 6 m Länge einen Querschnitt von 6 mm2.
Sichern Sie den Anschluss ans Netz im Fahrzeug mit mindestens
25 Ampere ab.
Die Dachklimaanlage muss an eine Batterie angeschlossen werden, die in
der Lage ist, den benötigten Strom (siehe Kapitel „Technische Daten” auf
Seite 20) zu liefern.
Sie können die Anlage sowohl über den Hauptverteiler des Lkw als auch
direkt mit der Batterie verbinden. Hierbei sollte der Anschluss über den
Hauptverteiler bevorzugt werden. Fragen Sie zu den Spezifikationen des
Hauptverteilers Ihren Fahrzeughersteller.
➤Verlegen Sie die Versorgungsleitung und schließen Sie diese fahr-
zeugseitig an (rote Leitung an Plus und schwarze Leitung an Minus).
➤Stecken Sie den Stecker der Versorgungsleitung in die Buchse an der
Dachklimaanlage.
➤Sichern Sie die Versorgungsleitung mit einem Kabelbinder
(siehe Abb. 7 auf Seite 5, Pos. 1).

Installation
CoolAi
r
16
6.2.5 Abdeckrahmen anpassen
Die Auslasseinheit muss im eingebauten Zustand ca. 5 mm über den
Abdeckrahmen hervorstehen:
➤Beschneiden Sie den Abdeckrahmen passend zu den fahrzeug-
spezifischen Gegebenheiten (siehe Abb. 8 auf Seite 5).
6.2.6 Abdeckrahmen befestigen
Ziehen Sie die Schrauben nur vorsichtig an, damit der Abdeckrahmen
nicht beschädigt wird.
Die mitgelieferten Zylinderschrauben eignen sich für die üblichen Einbau-
situationen. Sollte die Länge der Schrauben zur Befestigung des Abdeck-
rahmens nicht geeignet sein, so können Sie diese durch handelsübliche
Schrauben der gleichen Güte ersetzen. Bestimmen Sie die benötigte
Schraubenlänge wie in wie in Abb. 9 auf Seite 6 dargestellt (x = Schrau-
benlänge).
➤Befestigen Sie den Abdeckrahmen (siehe Abb. 4 auf Seite 4, Pos. 4)
mit den vier Zylinderschrauben + Unterlegscheibe M7 (siehe Abb. 4
auf Seite 4, Pos. 6) an der Anlage.
6.3 Konfiguration der Anlagen-Software
Vor der ersten Inbetriebnahme der Anlage muss die Steuerung auf die
unterschiedlichen Einbaugegebenheiten angepasst werden. Diese
Anpassung muss von dem Einbauer vorgenommen werden.
In einem Konfigurationsmodus werden folgende Parameter der Anlagen-
Software über das Bedienpanel (siehe Abb. 10 auf Seite 6) eingestellt:
Menü-
ebene Parameter Bedeutung Werks- einstellung
1Vorgabe Tempe-
ratur-Sollwert
Die Anlage startet mit dem hier
definierten Temperatur-Sollwert.
20 °C
2Unterspannungs
abschaltung
Der Batteriewächter schaltet bei
der hier definierten Spannung die
Anlage ab.
Kennzahl 4
= 23,5 Volt
3Vorgabe
Betriebsmodus
Die Anlage startet mit dem hier
definierten Betriebsmodus.
0 =
Automatik-
modus
4 Werks-
einstellungen
Die Parameter 1-3 können auf die
Werkseinstellungen zurückgesetzt
werden.
--

17
Installation
CoolAi
r
Der Konfigurationsmodus kann auch noch aufgerufen werden, wenn der
Unterspannungsschutz die Anlage ausgeschaltet hat und nur noch eine
Restspannung zur Verfügung steht.
6.3.1 Starten und Beenden des Konfigurationsmodus
Die einstellbaren Parameter können im Konfigurationsmodus verändert
werden:
➤Drücken Sie bei ausgeschalteter Anlage die Taste EIN/AUS (siehe
Abb. 10 auf Seite 6, Pos. 1) und halten Sie die Taste für 2-4 Sekunden
gedrückt.
➤Drücken Sie innerhalb dieser 2-4 Sekunden zusätzlich die Taste
Betriebsmodus (siehe Abb. 10 auf Seite 6, Pos. 4).
➤Lösen Sie die Taste EIN/AUS.
➤Halten Sie die Taste Betriebsmodus gedrückt bis die LED Kompres-
sor blinkt.
✓Sie sind nun im Konfigurationsmodus.
✓Das Digitaldisplay (siehe Abb. 10 auf Seite 6, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an – z. B. 1.17 für Menüebene 1 und einen Vor-
gabe-Sollwert von 17 °C.
Wenn für 60 Sekunden keine Eingabe über das Bedienpanel gemacht
wird, wird der Konfigurationsmodus verlassen und die Anlage schaltet aus.
➤Drücken Sie die Taste EIN/AUS, um den Konfigurationsmodus zu ver-
lassen.
6.3.2 Menüebene 1: Vorgabe Temperatur-Sollwert
Die Anlage startet immer mit einem definierten Sollwert für die Raumtem-
peratur. Dieser Parameter kann in einem Bereich von 17 bis 30 °C konfi-
guriert werden:
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 17).
✓Das Digitaldisplay (siehe Abb. 10 auf Seite 6, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie die Taste Betriebsmodus (siehe Abb. 10 auf Seite 6,
Pos. 4) um den Parameter zu verändern.
➤Wählen Sie mit den Tasten + bzw. - ( siehe Abb. 10 auf Seite 6 , Pos. 6
und 7) den Sollwert (in °C), mit dem die Anlage starten soll.

Installation
CoolAi
r
18
✓Die im Digitaldisplay angezeigten Ziffern blinken bis der eingegebene
Parameter bestätigt wird.
➤Bestätigen Sie die Eingabe mit der Taste Betriebsmodus (siehe
Abb. 10 auf Seite 6, Pos. 4).
✓Der eingestellte Wert wird gespeichert und beim Neustart der Anlage
verwendet.
✓Sie befinden sich nun wieder in der Menüebene 1 und können mit den
Tasten + bzw. - zwischen den Menüebenen wechseln.
6.3.3 Menüebene 2: Unterspannungsabschaltung
Der Batteriewächter schützt die Batterie vor zu tiefer Entladung.
Die Batterie besitzt beim Abschalten durch den Batteriewächter nur noch
einen Teil Ihrer Ladekapazität, vermeiden Sie mehrmaliges Starten oder
den Betrieb von Stromverbrauchern. Sorgen Sie dafür, dass die Batterie
wieder aufgeladen wird. Sobald die benötigte Spannung wieder zur Verfü-
gung steht, kann die Anlage wieder betrieben werden.
Steht der Dachklimaanlage nur noch die hier eingestellte Versorgungs-
spannung zur Verfügung, wird die Anlage abgeschaltet.
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 17).
✓Das Digitaldisplay (siehe Abb. 10 auf Seite 6, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie einmal die Taste + ( siehe Abb. 10 auf Seite 6 , Pos. 6), um
in die Menüebene 2 zu wechseln.
➤Drücken Sie die Taste Betriebsmodus (siehe Abb. 10 auf Seite 6,
Pos. 4), um den Parameter zu verändern.
✓Die im Digitaldisplay angezeigten Ziffern blinken bis der eingegebene
Parameter bestätigt wird.
➤Wählen Sie mit den Tasten + bzw. - ( siehe Abb. 10 auf Seite 6 , Pos. 6
und 7) den Wert für die Unterspannungsabschaltung aus. Die im Di-
gitaldisplay an zweiter und dritter Stelle angezeigte Kennzahl steht für
eine Spannung (in Volt), bei der die Anlage abgeschaltet wird:
Kennzahl Unterspannungs-
abschaltung Kennzahl Unterspannungs- abschaltung
123,2 623,7
223,3 723,8
323,4 823,9
423,5 924,0
523,6 10 24,1

19
Installation
CoolAi
r
➤Bestätigen Sie die Eingabe mit der Taste Betriebsmodus (siehe
Abb. 10 auf Seite 6, Pos. 4).
✓Der eingestellte Wert wird gespeichert und beim Neustart der Anlage
verwendet.
✓Sie befinden sich nun wieder in der Menüebene 2 und können mit den
Tasten + bzw. - zwischen den Menüebenen wechseln.
6.3.4 Menüebene 3: Vorgabe Betriebsmodus
Die Anlage startet immer mit einem definierten Betriebsmodus für die
Raumtemperatur. Dieser Parameter kann konfiguriert werden:
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 17).
✓Das Digitaldisplay (siehe Abb. 10 auf Seite 6, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie zweimal die Taste + ( siehe Abb. 10 auf Seite 6 , Pos. 6),
um in die Menüebene 3 zu wechseln.
➤Drücken Sie die Taste Betriebsmodus (siehe Abb. 10 auf Seite 6,
Pos. 4) um den Parameter zu verändern.
✓Die im Digitaldisplay angezeigten Ziffern blinken bis der eingegebene
Parameter bestätigt wird.
➤Wählen Sie mit den Tasten + bzw. - ( siehe Abb. 10 auf Seite 6 , Pos. 6
und 7) den Betriebsmodus mit dem die Anlage starten soll:
➤Bestätigen Sie die Eingabe mit der Taste Betriebsmodus (siehe
Abb. 10 auf Seite 6, Pos. 4).
✓Der eingestellte Wert wird gespeichert und beim Neustart der Anlage
verwendet.
✓Sie befinden sich nun wieder in der Menüebene 3 und können mit den
Tasten + bzw. - zwischen den Menüebenen wechseln.
Kennzahl Betriebsmodus
0Automatikmodus
1Betriebsmodus 1
2Betriebsmodus 2
3Betriebsmodus 3

Technische Daten
CoolAi
r
20
6.3.5 Menüebene 4: Werkseinstellung
Die im Konfigurationsmodus einstellbaren Parameter aus den Menü-
ebenen 1-3 im können auf die Werkseinstellungen zurückgesetzt werden:
➤Starten Sie den Konfigurationsmodus (siehe Kapitel „Starten und Be-
enden des Konfigurationsmodus” auf Seite 17).
✓Das Digitaldisplay (siehe Abb. 10 auf Seite 6, Pos. 5) zeigt mit erster
Ziffer die Menüebene und mit der zweiten und dritten Ziffer den ein-
stellbaren Parameter an.
➤Drücken Sie dreimal die Taste + ( siehe Abb. 10 auf Seite 6 , Pos. 6),
um in die Menüebene 4 zu wechseln.
✓Das Digitaldisplay zeigt -- an.
➤Drücken Sie die Taste Betriebsmodus (siehe Abb. 10 auf Seite 6,
Pos. 4), um die Anlage auf die Werkseinstellungen zurückzusetzen.
✓Die im Digitaldisplay angezeigten Zeichen -- blinken.
➤Drücken Sie die Taste + .
✓Das Digitaldisplay zeigt 00 an.
➤Bestätigen Sie die Eingabe mit der Taste Betriebsmodus (siehe
Abb. 10 auf Seite 6, Pos. 4).
✓Die im Konfigurationsmodus eingestellten Parameter werden auf die
Werkseinstellungen zurückgesetzt.
✓Sie befinden sich nun wieder in der Menüebene 4 und können mit den
Tasten + bzw. - zwischen den Menüebenen wechseln.
7 Technische Daten
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.

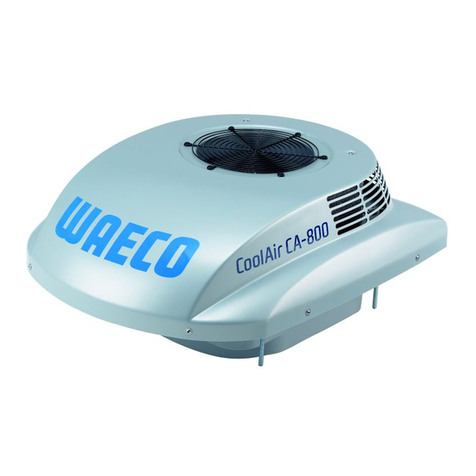

Dachklimaanlage CoolAir CA-800
Artikel Nr. CA-0800-DC
max. Kühlleistung: 800 Watt
Eingangsnennspannung: 24 Volt DC
Eingangsspannungsbereich: 20 Volt DC – 30 Volt DC
Stromverbrauch: 12 – 22 Ampere
Unterspannungsabschaltung: konfigurierbar (siehe Kapitel „Menüebene 2:
Unterspannungsabschaltung” auf Seite 18)
Maße (L x B x H in mm): 690 x 565 x 199 (Höhe über Fahrzeugdach)
Gewicht (ohne Ausgleichsplatte): ca. 20 kg
