MagicWatch MWE910
DE 2 Einparkhilfe
Montage- und Bedienungsanleitung
EN 14 Parking aid
Installation and Operating Manual
FR 26 Aide au stationnement
Instructions de montage et de
service
ES 39 Sistema de ayuda para aparcar
Instrucciones de montaje y de uso
IT 52 Ausilio per il parcheggio
Istruzioni di montaggio e d’uso
NL 64 Inparkeerhulp
Montagehandleiding en gebruiks-
aanwijzing
DA 76 Parkeringshjælp
Monterings- og betjeningsvejledning
SV 88 Parkeringshjälp
Monterings- och bruksanvisning
NO 100 Parkeringshjälp
Monterings- og bruksanvisning
FI 112 Parkkitutka
Asennus- ja käyttöohje
_IA_MWE910.book Seite 1 Montag, 16. März 2009 7:00 19

MagicWatch MWE910
2
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Systems an den Nutzer weiter.
Inhaltsverzeichnis
1 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . .4
4 Hinweise vor dem Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 Einparkhilfe montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
6 Einparkhilfe anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
7 Erfassungsbereich. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
8 System einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
9 Funktion testen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
10 Einparkhilfe benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
11 Fehler suchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
12 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
13 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
14 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
_IA_MWE910.book Seite 2 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Sicherheits- und Einbauhinweise
3
1 Sicherheits- und Einbauhinweise
Siehe Abb. 1
Die folgenden Texte ergänzen die Abbildungen auf dem Beiblatt
lediglich. Sie alleine sind keine vollständigen Einbau- und Bedienhin-
weise! Bitte beachten Sie unbedingt die Abbildungen auf dem Beiblatt!
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
zBeschädigungen am Gerät durch mechanische Einflüsse und Über-
spannungen
zVeränderungen am Gerät ohne ausdrückliche Genehmigung vom
Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
azBei Fahrzeugen mit LED-Rücklichtern kann der Einbau der
Einparkhilfe zu Störungen führen.
zWenn Sie die Sensoren in Metall-Stoßfänger montieren möch-
ten, benötigen Sie geeignete Adapter (nicht im Lieferumfang
enthalten).
zBeachten Sie die geltenden gesetzlichen Vorschriften.
zDie Steuerelektroniken dürfen keiner Feuchtigkeit ausgesetzt
sein
zBefestigen Sie die im Fahrzeug montierten Teile der Einpark-
hilfe so, dass sie sich unter keinen Umständen (scharfes Ab-
bremsen, Verkehrsunfall) lösen und zu Verletzungen der
Fahrzeuginsassen führen können.
zMontierenSiedieimFahrzeugmontiertenTeilederEinparkhilfe
nicht im Wirkungsbereich eines Airbags. Sonst besteht Verlet-
zungsgefahr, wenn der Airbag auslöst.
zDie Sensoren dürfen keine Signallampen verdecken.
zAchten Sie bei der Montage der Sensoren darauf, dass sich
keine am Fahrzeug festangebauten Objekte (z. B. Fahrrad-
träger) im Erfassungsbereich der Sensoren befinden.
zDie Einparkhilfe soll Sie zusätzlich unterstützen, d. h. das Gerät
entbindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim
Rangieren.
_IA_MWE910.book Seite 3 Montag, 16. März 2009 7:00 19

Lieferumfang MagicWatch MWE910
4
2Lieferumfang
Siehe Abb. 2
2.1 Zubehör
3 Bestimmungsgemäßer Gebrauch
MagicWatch MWE910 (Artikel-Nr. MWE-910-8PPS) ist eine Einparkhilfe auf
Ultraschallbasis. Sie überwacht beim Rangieren den Raum vor oder hinter
dem Fahrzeug und warnt akustisch vor Hindernissen, die durch das Gerät
erfasst werden.
MagicWatch ist zum Einbau in Pkw und Wohnmobile ausgelegt.
Nr. Menge Bezeichnung Artikel-Nr.
1 1 Steuerelektronik hintere Sensoren MWZ-910H
2 1 Steuerelektronik vordere Sensoren MWZ-910V
3 1 Lautsprecher MWD-300
4 2 Anschlusskabel Steuerelektronik
5 1 Kabelbrücke
6 2
2
4
Ultraschall-Sensoren (blau)
Ultraschall-Sensoren (schwarz)
Ultraschall-Sensoren (grün)
MWSE-900-BL
MWSE-900-SW
MWSE-910-GN
7 8 Standard-Sensorhalter 0°
8 8 Standard-Sensorhalter 10°
9 1 Kernbohrer
– 1 Befestigungsmaterial
Bezeichnung Artikel-Nr.
Sensorhalter 0° mit Abdeckring (Montage von vorne) 9101500003
Sensorhalter 10° mit Abdeckring (Montage von vorne) 9101500004
Sensorhalter für Stoßfänger aus Metall MWSE-RF
Verlängerungskabel Sensor 1,5 m 2221500002
Schalter MWS-910
_IA_MWE910.book Seite 4 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Hinweise vor dem Einbau
5
4 Hinweise vor dem Einbau
4.1 Einbauort für die Sensoren festlegen
Siehe Abb. 3bis Abb. 6
IHinweis
Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte
Ausrichtung der Sensoren.
Wenn diese auf den Boden zeigen, werden z. B. Bodenuneben-
heiten als Hindernis angezeigt. Wenn sie zu weit nach oben
zeigen, werden vorhandene Hindernisse nicht erkannt.
Beachten Sie Folgendes bei der Montage:
zDer Abstand der Sensoren zum Boden sollte mindestens 40 cm und
maximal 60 cm betragen (Abb. 3).
zBeachten Sie, dass der Montagewinkel von der Montagehöhe abhängt.
Wählen Sie entsprechend der Tabelle in Abb. 3den passenden Sensor-
halter sowie den zugehörigen Bohrdurchmesser.
zMontieren Sie die Sensoren an der richtigen Stelle (Abb. 6):
4.2 Sensoren lackieren
Siehe Abb. 7
IHinweis
Die Sensoren dürfen lackiert werden. Der Hersteller empfiehlt, die
Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu
lassen.
Farbe der Sensoren Montageort
blau (bl) Außenseiten des hinteren Stoßfängers
schwarz (sw)zur Mitte hin am hinteren Stoßfänger
grün (gr) vorderer Stoßfänger
_IA_MWE910.book Seite 5 Montag, 16. März 2009 7:00 19

Einparkhilfe montieren MagicWatch MWE910
6
5 Einparkhilfe montieren
Siehe Abb. 8bis Abb. e
Ergänzung zu Abb. 9
➤Klebefläche an der Innenseite des Stoßfängers mit einem Primer
reinigen.
Ergänzung zu Abb. 0
aAchtung – Gefahr von Funktionsstörung!
Kleben Sie die Sensorhalter richtig ausgerichtet ein. Anderenfalls
ist die richtige Funktion der Einparkhilfe nicht gewährleistet.
Die Sensorhalter müssen so eingeklebt werden, dass die Halte-
nasen nach oben und unten zeigen!
6 Einparkhilfe anschließen
Siehe Abb. f
IHinweis
Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer
nur bei eingeschalteter Zündung. In diesem Fall müssen Sie die
Zündung einschalten, um die Plus- und die Masseleitung zu be-
stimmen.
IHinweis
Wenn Sie die Steuerelektronik der vorderen Sensoren nicht mit
dem Tachometer verbinden können (z. B. kein Tachosignal oder
Signal über CAN-Bus), können Sie eine Abschaltzeit für die vorde-
ren Sensoren einstellen.
Die vorderen Sensoren werden durch Einschalten der Zündung
aktiviert und nach Ablauf der eingestellten Zeit (Parameter 12)
deaktiviert.
Zusätzlich kann ein Schalter MWS-910 (Zubehör) verwendet
werden, um die vorderen Sensoren zu aktivieren.
_IA_MWE910.book Seite 6 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Erfassungsbereich
7

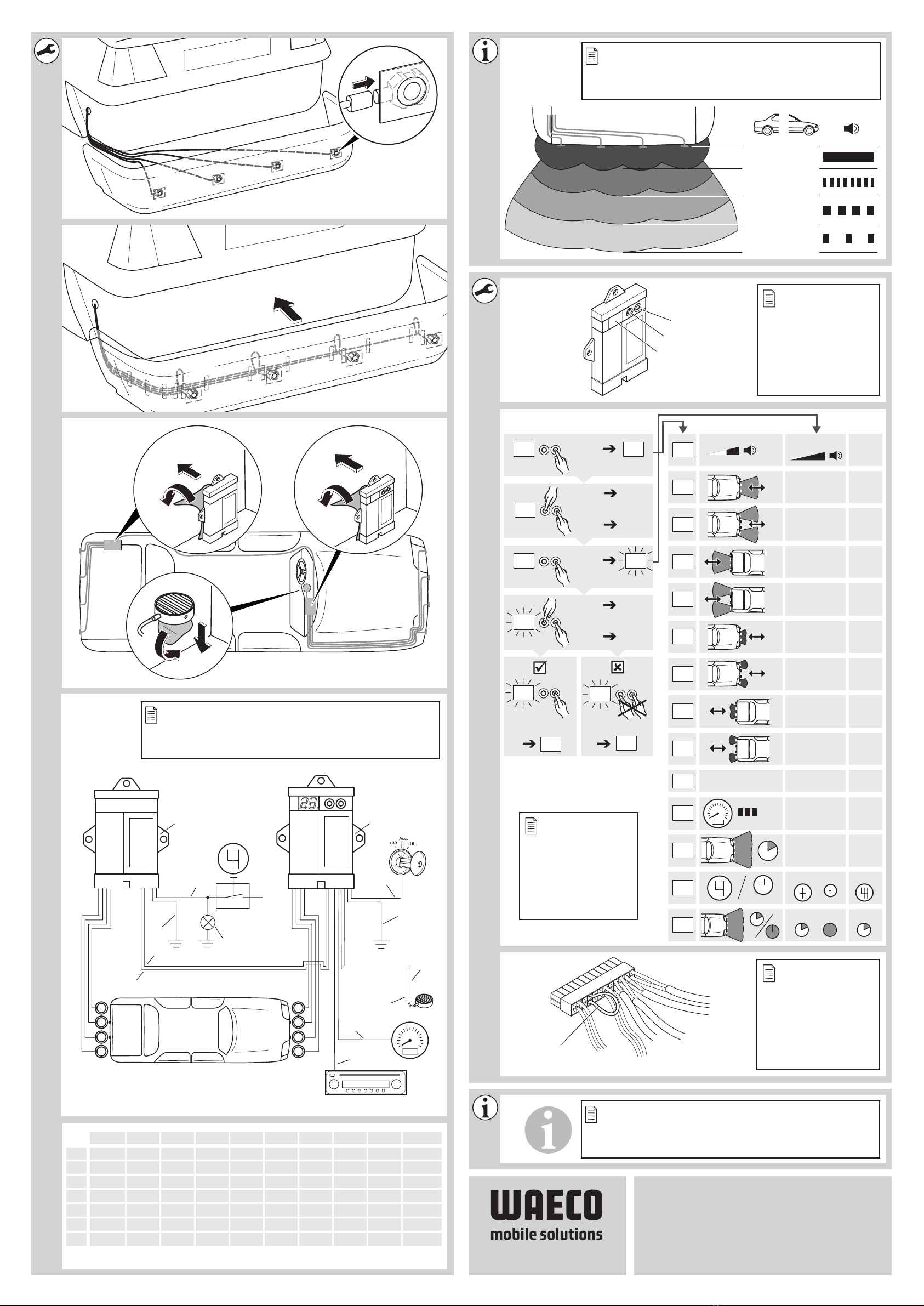

Den Gesamtanschlussplan finden Sie in Abb. f.
7 Erfassungsbereich
Siehe Abb. g
Der Erfassungsbereich der Einparkhilfe ist in vier Zonen aufgeteilt
(Die Abbildung gilt für die vorderen Sensoren entsprechend):
zZone 1
Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht
reflektierende Gegenstände unter Umständen nicht erfasst.
zZone 2
In dieser Zone werden nahezu alle Objekte angezeigt.
zZone 3
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
Nr. Bezeichnung
1 Steuerelektronik für vordere Sensoren
2Schwarz/Blaue Ader: Anschluss an geschaltetes Plus (+12 V)
3 Braune Ader: Anschluss an Masse
4Gelbe Ader vom Lautsprecher: Anschluss an Steckplatz 15 im Stecker des
Anschlusskabels vordere Sensoren
5 Blaue Ader vom Lautsprecher: Anschluss an Steckplatz 3 im Stecker des Anschluss-
kabels vordere Sensoren
6Gelb/Schwarze Ader: Anschluss an das Geschwindigkeitsignals des Tachometers
(optional)
7 Rot/Graue Ader: Anschluss an den Mute-Anschluss des Radios (optional)
8Vordere Sensoren
9 Steuerelektronik für hintere Sensoren
10 Rückfahrscheinwerfer
11 Schwarz/Blaue Ader: Anschluss an den Rückfahrscheinwerfer
12 Braune Ader: Anschluss an Masse
13 Gelb/Rote Ader vom Anschlusskabel der Steuerelektronik hintere Sensoren:
Verbindung mit der Steuerelektronik vordere Sensoren, Steckplatz 17
14 Braune Ader vom Anschlusskabel der Steuerelektronik hintere Sensoren:
Verbindung mit der Steuerelektronik vordere Sensoren, Steckplatz 5
15 Hintere Sensoren
_IA_MWE910.book Seite 7 Montag, 16. März 2009 7:00 19

System einstellen MagicWatch MWE910
8
zStoppzone (4)
Objekte in dieser Zone führen dazu, dass die Einparkhilfe durch einen
Dauerton „Stopp“ signalisiert.
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
Die Entfernung, ab der die Einparkhilfe „Stopp“ signalisiert, kann in
Stufen verändert werden.
Die Anzeige von festen Objekten wie z. B. Anhängezugvorrichtung kann
unterdrückt werden.
8 System einstellen
Siehe Abb. hbis Abb. j
aAchtung!
Unsachgemäße Einstellungen können die sichere Funktion
beeinträchtigen.
Die Steuerelektronik für die vorderen Sensoren besitzt folgende Bedien-
elemente:
IHinweis
Um die Einstellung des Parameters abzubrechen, ohne zu
speichern, oder um den gesamten Einstellvorgang zu beenden:
Betätigen Sie längere Zeit keine Taste.
Nr. in Abb. hBezeichnung
1DisplayF5 Werkseinstellungen aktiviert
C5 Eigene Einstellungen vorgenommen
2, 3 Tasten zum Einstellen des Systems
_IA_MWE910.book Seite 8 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 System einstellen
9
Vordere Sensoren konfigurieren
zWenn Sie die Steuerelektronik der vorderen Sensoren mit dem Tacho-
meter verbinden, können Sie die Fahrgeschwindigkeit einstellen, ab der
die Sensoren abschalten.
➤Stellen Sie Parameter 11 auf den gewünschten Wert.
zWenn Sie die Steuerelektronik der vorderen Sensoren nicht mit dem
Tachometer verbinden können (z. B. kein Tachosignal oder Signal über
CAN-Bus), können Sie eine Abschaltzeit für die vorderen Sensoren ein-
stellen.
➤Stellen Sie Parameter 12 auf die gewünschte Zeit.
zSie können das System so einstellen, dass die vorderen Sensoren nicht
nur zeitweise bis zur Deaktivierung durch die Fahrgeschwindigkeit oder
die Abschaltzeit, sondern ständig Hindernisse anzeigen.
➤Stellen Sie dazu den Parameter 16 auf den Wert 1.
Anzeige von festen Objekten (z. B. Anhängezugvorrichtung)
unterdrücken
Ergänzung zu Abb. j
➤Fügen Sie im Stecker des Steuergeräts für die hinteren Sensoren eine
Drahtbrücke (1) zwischen den Steckplätzen 4 und 16 ein.
Werkseinstellung wiederherstellen
➤Drücken Sie beide Tasten zusammen länger als zwei Sekunden.
✓Das Display zeigt F5 an.
_IA_MWE910.book Seite 9 Montag, 16. März 2009 7:00 19

Funktion testen MagicWatch MWE910
10
9 Funktion testen
Ergänzungen zu Abb. k
Gehen Sie beim Funktionstest der hinteren Sensoren wie folgt vor:
➤Schalten Sie die Zündung ein, und legen Sie den Rückwärtsgang ein.
Gehen Sie bei der Erstinbetriebnahme mit äußerster Vorsicht vor und
machen Sie sich mit den verschiedenen Tonfolgen vertraut.
aAchtung!
In Zone 4 kann es passieren, dass Hindernisse nicht mehr erkannt
werden,dasie sich nichtmehr im Erfassungsbereichder Sensoren
befinden (bauartbedingt).
10 Einparkhilfe benutzen
Ergänzungen zu Abb. k
Die hinteren Sensoren werden automatisch durch Einlegen des Rückwärts-
gangs aktiviert, wenn die Zündung eingeschaltet ist oder der Motor läuft.
Die vorderen Sensoren werden automatisch aktiviert, sobald die Fahr-
geschwindigkeit zwischen 0 und 10 km/h liegt und die Zündung ein-
geschaltet ist.
Falls das Tachosignal nicht abgegriffen werden kann, werden die vorderen
Sensoren durch das Einschalten der Zündung aktiviert. Nach Ablauf einer
einstellbaren Abschaltzeit werden sie automatisch deaktiviert. Zusätzlich
kann ein Schalter MWS-910 (Zubehör) zur Aktivierung der vorderen Senso-
ren eingebaut werden.
Sobald sich ein Hindernis im Erfassungsbereich befindet, ertönt ein sich
gleichmäßig wiederholender Signalton.
Beim Heranfahren wird, je nachdem in welcher Zone sich das Hindernis
gerade befindet, die Tonfolge geändert und somit eine Entfernung signali-
siert (Abb. g, gilt für vordere Sensoren entsprechend).
GehenSiebeiderErstinbetriebnahmeäußerstvorsichtigvor, umsichmitder
Entfernungsangabe durch die verschiedenen Tonfolgen vertraut zu machen.
_IA_MWE910.book Seite 10 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Fehler suchen
11
aAchtung!
Halten Sie das Fahrzeug sofort an und prüfen Sie die Situation
(ggf. aussteigen), wenn beim Rangieren Folgendes geschieht:
BeimRangierenzeigtdas GerätzunächsteinHindernisan,unddie
Tonfolge wird ganz normal schneller (z. B. Wechsel von der lang-
samen in die mittlere Tonfolge). Plötzlich springt der Signalton auf
die langsame Tonfolge um oder zeigt überhaupt kein Hindernis
mehr an.
Dies bedeutet, dass sich das ursprüngliche Hindernis nicht mehr
im Erfassungsbereich der Sensoren befindet (bauartbedingt), aber
immer noch angefahren werden kann.
11 Fehler suchen
Gerät zeigt keine Funktion.
Die Anschlusskabel zum Rückfahrscheinwerfer haben keinen Kontakt oder
sind vertauscht.
Die Stecker der Sensoren sind nicht oder nicht richtig in die Steuerelektronik
eingesteckt.
➤Prüfen Sie die Stecker und stecken Sie sie ggf. so auf, dass sie einrasten.
Fehlerton für drei Sekunden nach Einlegen des Rückwärtsganges
Ein oder mehrere Sensoren sind defekt oder nicht mehr mit der Steuer-
elektronik verbunden. Das Display zeigt den defekten Sensor an:
zzum Beispiel E1 für vorderen Sensor mit kurzem Kabel oder E5 für hinteren
Sensor mit kurzem Kabel.
zEE, wenn mehr als ein Sensor defekt ist
➤Prüfen Sie die Stecker und stecken Sie sie ggf. so auf, dass sie einrasten.
➤Tauschen Sie den oder die defekten Sensoren aus.
aAchtung!
Das System funktioniert nicht, wenn ein oder mehrere Sensoren
defekt sind.
_IA_MWE910.book Seite 11 Montag, 16. März 2009 7:00 19

Gewährleistung MagicWatch MWE910
12
Gerät meldet Hindernisse falsch.
Folgende Ursachen können zu Fehlalarmen führen:
zSchmutz oder Frost auf den Sensoren
➤Reinigen Sie die Sensoren.
zDie Sensoren wurden falsch montiert.
➤Passen Sie die Lage oder Höhe der Sensoren an (Abb. 3).
zDie Sensoren haben Kontakt mit dem Fahrzeugchassis.
➤Trennen Sie die Sensoren vom Chassis.
Objekte am Fahrzeug (z. B. Ersatzrad) führen zu Fehlalarmen.
➤Setzen Sie den Parameter „Anzeige von festen Objekten unterdrücken“
(10) auf den Wert „1“ (siehe Kapitel „System einstellen“ auf Seite 8).
12 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgendes
einschicken:
zdefekte Komponenten,
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
13 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
_IA_MWE910.book Seite 12 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Technische Daten
13
14 Technische Daten
IHinweis
Die Sensoren dürfen lackiert werden. Der Hersteller empfiehlt, die
Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu
lassen.
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.
MagicWatch MWE910
Artikel-Nr. MWE-910-8PPS
Erfassungsbereich: ca. 0,30 m bis zu 1,8 m
Ultraschallfrequenz: 40 kHz
Versorgungsspannung: 9 – 30 Volt
Stromaufnahme: maximal 200 mA
Betriebstemperatur: –30 °C bis +80 °C
Zulassung: 12
_IA_MWE910.book Seite 13 Montag, 16. März 2009 7:00 19

MagicWatch MWE910
14
Please read this manual carefully before installing and starting up the
device, and store it in a safe place. If you hand the system over to an-
other person, this manual must be passed on with it.
Contents
1 Safety and installation instructions. . . . . . . . . . . . . . . . . . . . . . . . . .15
2 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
3 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
4 Instructions before installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
5 Fitting the parking aid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6 Connecting the parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
7 Detection range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
8 Setting the system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
9 Performing a functional test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
10 Using the parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
11 Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
12 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
13 Disposal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
14 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
_IA_MWE910.book Seite 14 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Safety and installation instructions
15
1 Safety and installation instructions
See fig. 1
The following texts only complete the figures on the supplementary
sheet. They do not contain the full installation and operating instruc-
tions. Please observe the figures on the supplementary sheet.
Please observe the prescribed safety instructions and stipulations
from the vehicle manufacturer and service workshops.
The manufacturer will not be held liable for claims for damage resulting from
the following:
zDamage to the appliance resulting from mechanical influences and
excess voltage
zAlterations to the device without express permission from the manu-
facturer
zUse for purposes other than those described in the operating manual
azInstalling the parking aid can cause problems on vehicles with
LED tail lights.
zIf you would like to install the sensors on metal bumpers, you re-
quire suitable adapters (not included in the scope of delivery).
zObserve the applicable legal regulations.
zDo not expose the control electronics to dampness.
zSecure the parts of the parking aid installed in the vehicle in
such a way that they cannot become loose under any circum-
stances (sudden braking, accidents) and cause injuries to the
occupants of the vehicle.
zDo not fit the parts of the parking aid installed where an airbag
may open. This could cause injury if the airbag opens.
zThe sensors may not cover signal lamps.
zWhen fitting the sensors, make sure there are no objects fixed
to the vehicle (such as a bicycle rack) that are in the detection
range of the sensors.
zThe parking aid is intended as an additional aid, which means it
does not relieve you of the obligation to take due care when
manoeuvring.
_IA_MWE910.book Seite 15 Montag, 16. März 2009 7:00 19

Scope of delivery MagicWatch MWE910
16
2 Scope of delivery
See fig. 2
2.1 Accessories
3 Intended use
MagicWatch MWE910 (item no. MWE-910-8PPS) is an ultrasonic parking
aid.Whenmanoeuvring,it monitorsthespaceinfrontoforbehindthevehicle
and issues an audible warning signal if it detects an obstacle.
Magic Watch is designed for installation in cars and caravans.
No. Quantity Designation Item no.
1 1 Control electronics, rear sensors MWZ-910H
2 1 Control electronics, front sensors MWZ-910V
3 1 Loudspeaker MWD-300
4 2 Control electronics connection cable
5 1 Cable bridge
6 2
2
4
Ultrasonic sensors (blue)
Ultrasonic sensors (black)
Ultrasonic sensors (green)
MWSE-900-BL
MWSE-900-SW
MWSE-910-GN
7 8 Standard 0° sensor holder
8 8 Standard 10° sensor holder
9 1 Core bit ∅18 mm
– 1 Fastening material
Designation Item no.
Sensor holder 0° with cover ring (installation from front) 9101500003
Sensor holder 10° with cover ring (installation from front) 9101500004
Sensor holder for metal bumper MWSE-RF
Sensor extension cable 1.5 m 2221500002
Switch MWS-910
_IA_MWE910.book Seite 16 Montag, 16. März 2009 7:00 19

MagicWatch MWE910 Instructions before installation
17
4 Instructions before installation
4.1 Determining the place of installation for the
sensors
See fig. 3to fig. 6
INote
The sensors must be correctly aligned for the device to work prop-
erly.
If these point to the ground, irregularities and bumps on the surface
may be interpreted as obstacles. If they point too far up, obstacles
will not be detected at all.
Note the following during installation:
zThe distance from the sensors to the ground should be between 40 cm
and a maximum of 60 cm (fig. 3).
zNote that the installation angle depends on the installation height.
Select the right sensor holder and the appropriate drill diameter by con-
sulting the table in fig. 3.
zInstall the sensors in the correct place (fig. 6):
4.2 Painting the sensors
See fig. 7
INote
The sensors may be painted. The manufacturer recommends
having the sensors painted by a specialist workshop.
Colour of sensor Installation location
Blue (bl) Outer sides of the rear bumper
Black (bl)Centre of the rear bumper
Green (gr) Front bumper
_IA_MWE910.book Seite 17 Montag, 16. März 2009 7:00 19

Fitting the parking aid MagicWatch MWE910
18
5 Fitting the parking aid
See fig. 8to fig. e
Supplementary to fig. 9
➤Clean the adhesive surface on the inner side of the bumper with a primer.
Supplementary to fig. 0
aCaution – risk of malfunction
Alignandattachthesensorholderscorrectly.Otherwisethecorrect
function of the parking aid cannot be ensured.
The sensor holders must be attached with the retaining tabs point-
ing up and down.
6 Connecting the parking aid
See fig. f
INote
On some vehicles, the reversing light only works when the ignition
is switched on. In this case, you must switch on the ignition in order
to identify the positive and earth wires.
INote
You can set a switch-off time for the front sensors if you are unable
to connect the control electronics of the front sensors to the speed-
ometer (e. g. no speedometer signal or signal via CAN bus).
The front sensors are activated by switching on the ignition and de-
activated after the set time (parameter 12).
A MWS-910 switch (accessory) can also be used to activate the
front sensors.
_IA_MWE910.book Seite 18 Montag, 16. März 2009 7:00 19
