Waeco Magic Watch MWE-850-4DSM User manual

MAGIC WATCH
MWE-850-4DSM
D 8 Universelle Ultraschall-Rückfahrwarner
Montage- und Bedienungsanleitung
GB 28 Universal ultrasonic reversing signallers
Installation and Operating Manual
F 48 Avertisseur de recul universel, par
ultrasons
Instructions de montage et de service
E 68 Sensor indicador ultrasónico de marcha
atrás universal
Instrucciones de montaje y de uso
I 88 Avvisatore universale a ultrasuoni per
marcia indietro
Istruzioni di montaggio e d’uso
NL 108 Universele ultrasoon-
achteruitrijwaarschuwing
Montagehandleiding en
gebruiksaanwijzing
DK 127 Universelle ultralyds-bakalarmer
Monterings- og betjeningsvejledning
S 146 Universella ultraljuds-backsensorer
Monterings- och bruksanvisning
N 165 Universell ultralyd-ryggevarsel
Monterings- og bruksanvisning
FIN 184 Yleinen ultraääni-peruutusvaroitin
Asennus- ja käyttöohje
MWE-850-4DSM.book Seite 1 Donnerstag, 7. Juli 2005 2:39 14

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
MWE-850-4DSM.book Seite 2 Donnerstag, 7. Juli 2005 2:39 14

magic watch
3
123
4
9
6
8
5
7
1
MWE-850-4DSM.book Seite 3 Donnerstag, 7. Juli 2005 2:39 14

magic watch
4
magic watch
4
1
2
3
4
2 3
MWE-850-4DSM.book Seite 4 Donnerstag, 7. Juli 2005 2:39 14

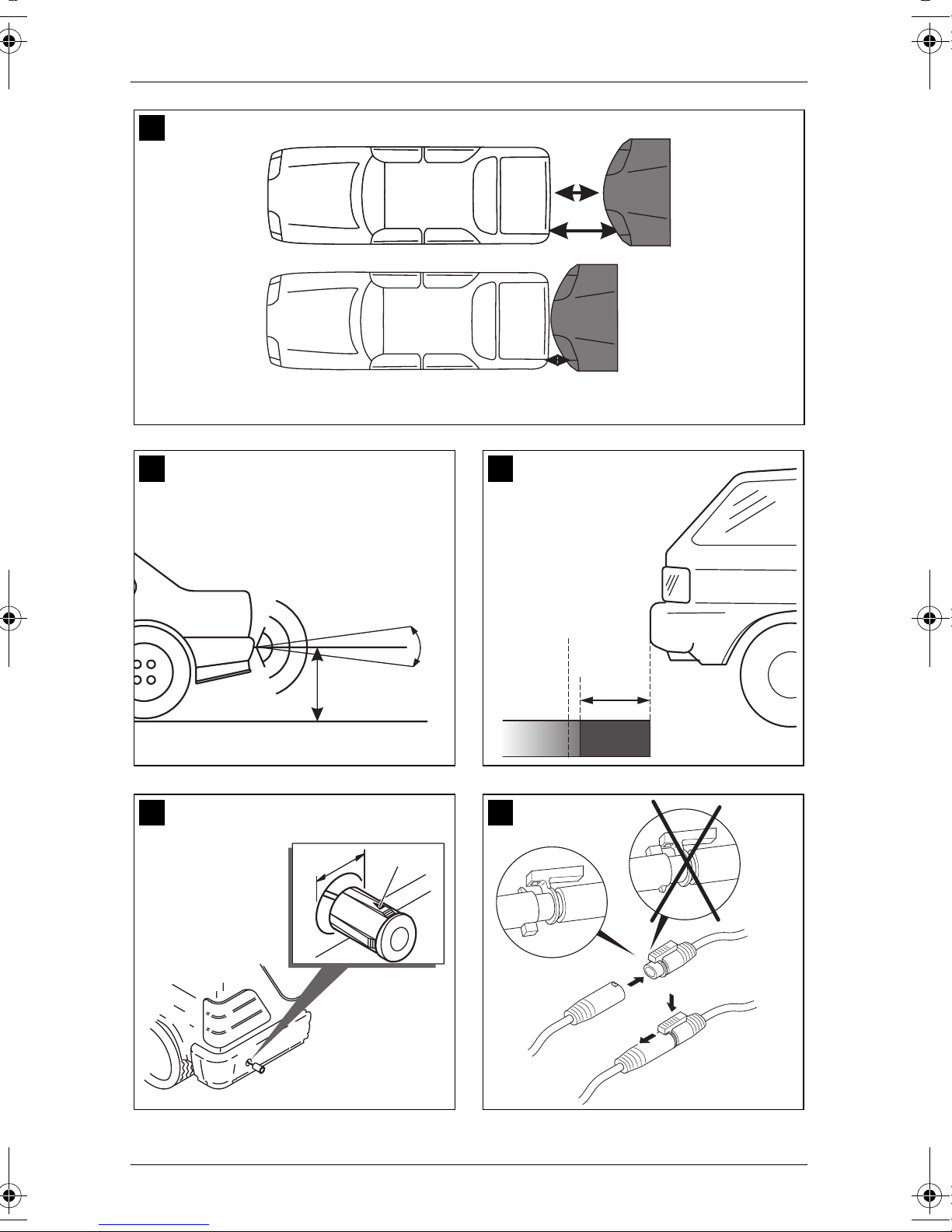

magic watch
5
6
~ 0,40 m
~ 0,95 m
~ 1,50 m
1
3
2
5
A
B
C
7
B
A
8
MWE-850-4DSM.book Seite 5 Donnerstag, 7. Juli 2005 2:39 14

magic watch
6
B
B
A
9
40 – 50 cm
0°
10
A
B
13
22 mm
1
12
1
STOP
~ 0,4 m
2
11
MWE-850-4DSM.book Seite 6 Donnerstag, 7. Juli 2005 2:39 14

magic watch
7
magic watch
A
B
14
magic watch
A
B
15
2331
1
magic watch
16
MWE-850-4DSM.book Seite 7 Donnerstag, 7. Juli 2005 2:39 14

magic watch
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weiterveräußerung des Systems an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 MAGIC WATCH montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Funktion testen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
8 MAGIC WATCH benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
9 MAGIC WATCH pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . 24
10 Fehler suchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
14 Die magic Produktgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
MWE-850-4DSM.book Seite 8 Donnerstag, 7. Juli 2005 2:39 14

magic watch Hinweise zur Benutzung der Anleitung
9
1 Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
MWE-850-4DSM.book Seite 9 Donnerstag, 7. Juli 2005 2:39 14

Sicherheits- und Einbauhinweise magic watch
10
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen.
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange (siehe Abb. 1.7, Seite 3) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
MWE-850-4DSM.book Seite 10 Donnerstag, 7. Juli 2005 2:39 14

magic watch Sicherheits- und Einbauhinweise
11
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile von MAGIC WATCH so,
dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrs-
unfall) lösen und zu Verletzungen der Fahrzeuginsassen führen
können.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (siehe Abb. 2, Seite 4).
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (siehe Abb. 1.5, Seite 3) oder ein Voltmeter (siehe
Abb. 1.6, Seite 3).
Prüflampen mit einem Leuchtkörper (siehe Abb. 1.9, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (siehe Abb. 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
MWE-850-4DSM.book Seite 11 Donnerstag, 7. Juli 2005 2:39 14

Lieferumfang magic watch
12
Beachten Sie insbesondere folgende Hinweise:
zBei Fahrzeugen mit LED-Rücklichtern kann der Einbau des Rückfahr-
warners zu Störungen führen.
Bitte informieren Sie sich bei Ihrem jeweiligen Fahrzeughersteller.
zMontieren Sie die Sensoren möglichst nicht direkt über das Endrohr Ihrer
Auspuffanlage. Ansonsten kann es zu Fehlern bei der Anzeige kommen.
zBeachten Sie die geltenden gesetzlichen Vorschriften.
zDie Sensoren dürfen keine Signallampen verdecken.
zVerhalten Sie sich beim Rückwärtsfahren so, dass eine Gefährdung
anderer Verkehrsteilnehmer ausgeschlossen ist.
zKritische Hindernisse werden unter Umständen aufgrund physikalischer
Reflexions-Eigenschaften nicht oder nur ungenau erkannt.
zMAGIC WATCH soll Sie zusätzlich unterstützen, d. h. das Gerät ent-
bindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärts-
fahren.
zMAGIC WATCH kann Sie nur bei langsamer Rückwärtsfahrt (Rangier-
geschwindigkeit) rechtzeitig warnen.
zEntfernen Sie Schnee, Eis oder Schmutz von den Sensoren, um
Funktionsbeeinträchtigungen zu vermeiden.
3Lieferumfang
Nr. in
Abb. 4, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Steuerelektronik MWZ-850
2 4 Ultraschall-Sensoren MWSE-2
3 1 Display MWD-850
4 4 Verlängerungskabel Sensoren MWCS-1
5 1 Verlängerungskabel Display MWCD-2
– 1 Befestigungsmaterial –
MWE-850-4DSM.book Seite 12 Donnerstag, 7. Juli 2005 2:39 14

magic watch Bestimmungsgemäßer Gebrauch
13
4 Bestimmungsgemäßer Gebrauch
MAGIC WATCH ist ein Rückfahrwarner auf Ultraschallbasis. Es überwacht
beim Rückwärtsfahren den Raum hinter dem Fahrzeug und warnt optisch
und akustisch vor Hindernissen, die durch das Gerät erfasst werden.
MAGIC WATCH stellt eine Unterstützung beim Rückwärtsfahren dar, es ent-
bindet Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rück-
wärtsfahren.
MAGIC WATCH ist zum Einbau in Pkws ausgelegt.
5 Technische Beschreibung
5.1 Funktionsbeschreibung
MAGIC WATCH besteht aus vier Einbausensoren, einem Steuergerät und
einem Display mit integriertem Piezo-Lautsprecher als optischen und akusti-
schen Signalgeber. Das Display kann auf dem Armaturenbrett oder im Be-
reich der Kofferraumabdeckung montiert werden.
Die Entfernungsmessung basiert auf dem Echo-Laufzeit-Prinzip. Die vier
Sensoren senden beim Rückwärtsfahren stetig Ultraschallsignale aus.
Die Sensoren sind Sender und Empfänger in einem und fangen das von ei-
nem Hindernis reflektierte Ultraschallsignal auf. Die Entfernung zum Hinder-
nis wird durch die Laufzeit der Ultraschallsignale berechnet und durch den
Piezo-Lautsprecher über eine Pulstonfolge signalisiert. Je näher das Hinder-
nis kommt, umso schneller wird die Tonfolge.
Die Funktion DSM (Digital Signal Memory) erstellt bei der Messung ein
Raumprofil, in dem kleine feststehende Objekte (z.B. Anhängerkupplungen)
enthalten sind. Dadurch werden diese nicht als Hindernis angezeigt. Erst
wenn das System eine Änderung des Raumprofils feststellt, wird ein Hinder-
nis signalisiert.
Das Display signalisiert die Entfernung des Hindernisses über drei verschie-
den-farbige LED-Gruppen, die aus jeweils zwei LEDs bestehen. Die Entfer-
nung wird dabei wie bei einer Ampelanzeige über die Farben grün, gelb und
rot signalisiert, wobei das Hindernis am nächsten ist, wenn die roten LEDs
leuchten.
MWE-850-4DSM.book Seite 13 Donnerstag, 7. Juli 2005 2:39 14

Technische Beschreibung magic watch
14
Die Sensoren werden in den Stoßfänger eingebaut. Die Sensoren dürfen la-
ckiert werden, aber nicht mit einer Mehrschichtlackierung, da diese die
Funktionalität der Sensoren beeinträchtigt.
Da die Sensoren mit eigenen Verstärkern ausgestattet sind, können Sie die
Verbindung zwischen Sensor und Steuergerät auf eine Gesamtlänge von bis
zu 20 m verlängern.
Verwenden Sie ausschließlich WAECO-Kabel (MWSC-1).
Andernfalls ist kein einwandfreier Betrieb gewährleistet.
Defekte Sensoren können Sie ohne Demontage des Stoßfängers aus-
tauschen. Hierzu gibt es eine Steckverbindung kurz hinter dem Sensor.
5.2 Erfassungsbereich
Der Erfassungsbereich von MAGIC WATCH ist in drei Zonen aufgeteilt
(siehe Abb. 5, Seite 5):
zZone 1
Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht
reflektierende Gegenstände unter Umständen nicht erfaßt.
zZone 2
In dieser Zone werden nahezu alle Objekte angezeigt.
zZone 3
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
Es können Situationen auftreten, in denen MAGIC WATCH
Objekte nicht wahrnimmt oder aufgrund ihrer physikalischen
Beschaffenheit den Abstand nicht korrekt signalisiert.
Beachten Sie hierzu die folgenden vier Beispiele.
Beispiel 1 (siehe Abb. 6, Seite 5)
Objekte, die sich von vornherein nicht im Erfassungsbereich der Sensoren
befinden, können auch nicht wahrgenommen werden.
MWE-850-4DSM.book Seite 14 Donnerstag, 7. Juli 2005 2:39 14

magic watch Technische Beschreibung
15
Beispiel 2 (siehe Abb. 7, Seite 5)
Bei zerklüfteten Objekten wird nicht unbedingt der kürzeste Abstand signa-
lisiert. Im Beispiel wird A nicht signalisiert, sondern nur B oder C.
Beispiel 3 (siehe Abb. 8, Seite 5)
Bei schrägen Hindernissen wird der kürzeste Abstand A signalisiert.
Beispiel 4 (siehe Abb. 9, Seite 6)
Im dargestellten Fall wird MAGIC WATCH den Abstand A anzeigen. Beim
Heranfahren an das Fahrzeug wird nach Übergang der akustischen Anzeige
in den Stoppbereich beim noch näheren Heranfahren die Distanz A in den
toten Bereich geraten, so dass MAGIC WATCH dann die Entfernung von
Punkt B signalisiert.
Achtung!
Wie die vier Beispiele zeigen, können Situationen auftreten, in
denen das Gerät ein Objekt nicht oder nicht die kürzeste Entfer-
nung dazu anzeigt.
Das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichts-
pflicht beim Rückwärtsfahren. Setzen Sie also immer nur mit äu-
ßerster Vorsicht zurück.
Wenn ein Objekt in den nicht überwachten Bereich der Sensoren
gerät, zeigt MAGIC WATCH automatisch die Entfernung zum
nächsten Objekt an. Das bedeutet, der Piezo-Lautsprecher springt
dann von der schnellen in die mittlere Tonfolge um und das Display
zeigt eine größere Entfernung an.
Halten Sie in diesem Fall immer sofort das Fahrzeug an, und
prüfen Sie die Situation.
Am Fahrzeug angebrachte kleine Objekte (z.B. Anhängerkupplungen) wer-
den aufgrund der DSM-Funktion nicht als Hindernis erkannt. In der Regel ra-
gen sie nicht weiter als 0,4 m über die Sensoren hinaus. Sie befinden sich
damit innerhalb des Nahbereichs (Zone 3) von bis zu 0,4 m, in der MAGIC
WATCH eine Stopp-Warnung ausgibt und Sie anhalten sollten (siehe Ab-
schnitt „Funktion testen“ auf Seite 22).
MWE-850-4DSM.book Seite 15 Donnerstag, 7. Juli 2005 2:39 14

MAGIC WATCH montieren magic watch
16
Achtung!
Wenn Ladegut oder Objekte am Fahrzeug über den Nahbereich
von 0,4 m herausragen, besteht Unfallgefahr. Ein Hindernis kann
mit dem Ladegut oder dem Objekt kollidieren, bevor es von den
Sensoren im Nahbereich erfasst wird und MAGIC WATCH eine
Stopp-Warnung ausgibt (siehe Abb. 11, Seite 6).
6 MAGIC WATCH montieren
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (siehe Abb. 1.1, Seite 3)
zBohrmaschine (siehe Abb. 1.2, Seite 3)
zSchraubendreher (siehe Abb. 1.3, Seite 3)
zSatz Ring- oder Maulschlüssel (siehe Abb. 1.4, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (siehe Abb. 1.5, Seite 3) oder Voltmeter (siehe
Abb. 1.6, Seite 3)
zKrimpzange (siehe Abb. 1.7, Seite 3)
zIsolierband (siehe Abb. 1.8, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Steuereinheit und Kabel benötigen Sie ggf. noch
weitere Schrauben und Kabelbinder.
6.2 Sensoren montieren
Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte
Ausrichtung der Sensoren.
Wenn diese auf den Boden zeigen, werden z. B. Bodenuneben-
heiten als Hindernis angezeigt. Wenn sie zu weit nach oben
zeigen, werden vorhandene Hindernisse nicht erkannt.
MWE-850-4DSM.book Seite 16 Donnerstag, 7. Juli 2005 2:39 14

magic watch MAGIC WATCH montieren
17
Beachten Sie folgende Daten bei der Montage:
zDie maximale Reichweite liegt bei ca. 1,5 m.
zDamit die Fahrzeugecke (Blinker etc.) überwacht werden kann, sollte der
Sensor nicht weiter als 0,3 m davon entfernt montiert werden.
zDer Abstand der Sensoren zum Boden sollte mindestens 40 cm und
maximal 50 cm betragen (siehe Abb. 10, Seite 6).
zDer Montageort sollte möglichst eben sein, damit der Deckring des
Sensors auf dem Stoßfänger liegt.
Der Sensor ist mit einem Montagewinkel von ca. +5° vertikal voreinge-
stellt. Der Deckring wird dafür nach unten dicker.
Beachten Sie, dass die Sensoren eine bestimmte Ausrichtung haben
müssen. Die Oberseite des Sensors ist mit einem ▼markiert (siehe
Abb. 12.1, Seite 6).
zMontieren Sie die Sensoren gleichmäßig verteilt über die gesamte Fahr-
zeugbreite, um eine optimale Überwachung zu gewährleisten.
zDie Sensoren dürfen lackiert werden, aber nicht mit einer Mehrschicht-
lackierung, da diese die Funktionalität der Sensoren beeinträchtigt.
Gehen Sie bei der Montage wie folgt vor:
➤Wählen Sie einen Montageplatz am Stoßfänger, der möglichst senkrecht
zur Straßenoberfläche liegt (siehe Abb. 12, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCD-1) als Zubehör bestellen.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Bohren Sie für jeden Sensor ein Loch mit einem Durchmesser von 22 mm
in den Stoßfänger.
➤Schrägen Sie die Bohrung für eine bessere Passgenauigkeit unten auf
der Stoßfängerinnenseite etwas ab. Das Sensorgehäuse kann nun leicht
schräg nach unten eingeschoben werden.
➤Führen Sie die Kabel der Sensoren durch die entsprechende Bohrung.
MWE-850-4DSM.book Seite 17 Donnerstag, 7. Juli 2005 2:39 14

MAGIC WATCH montieren magic watch
18
➤Stecken Sie jeden Sensor in die entsprechende Bohrung, bis er einrastet.
6.3 Verlängerungskabel der Sensoren verlegen
Beachten Sie beim Verlegen der Verlängerungskabel, dass diese
znicht stark geknickt oder verdreht werden,
znicht an Kanten scheuern,
znicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(siehe Abb. 3, Seite 4).
zDie Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift ver-
hindert die Verpolung (siehe Abb. 13 A, Seite 6).
zAchten Sie darauf, dass die Verriegelung einrastet (siehe Abb. 13 A,
Seite 6). Nur so ist ein störungsfreier Betrieb möglich.
Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen
Stecker und Buchse auseinander (siehe Abb. 13 B, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCD-1) als Zubehör bestellen.
Hinweis!
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch
geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen
des Kabels und der Durchführungstülle mit Dichtungsmasse.
➤Verwenden Sie für die Verlegung der Verlängerungskabel in den Koffer-
raum möglichst vorhandene Gummistopfen.
Wenn keine Gummistopfen vorhanden sind, fertigen eine entsprechende
Bohrung von ca. Ø 13 mm an, und setzen Sie eine Kabeldurchführungs-
tülle ein.
MWE-850-4DSM.book Seite 18 Donnerstag, 7. Juli 2005 2:39 14

magic watch MAGIC WATCH montieren
19
Hinweis!
Ziehen Sie die Stecker der Verlängerungskabel durch die Kabel-
durchführungstülle, bevor Sie die Tülle in die Karosserie ein-
setzen.
➤Verlegen Sie die Verlängerungskabel so in den Kofferraum, dass sie
unter keinen Umständen beschädigt werden können (z. B. durch Stein-
schlag).
➤Befestigen Sie die Verlängerungskabel sorgfältig hinter der Stoßstange.

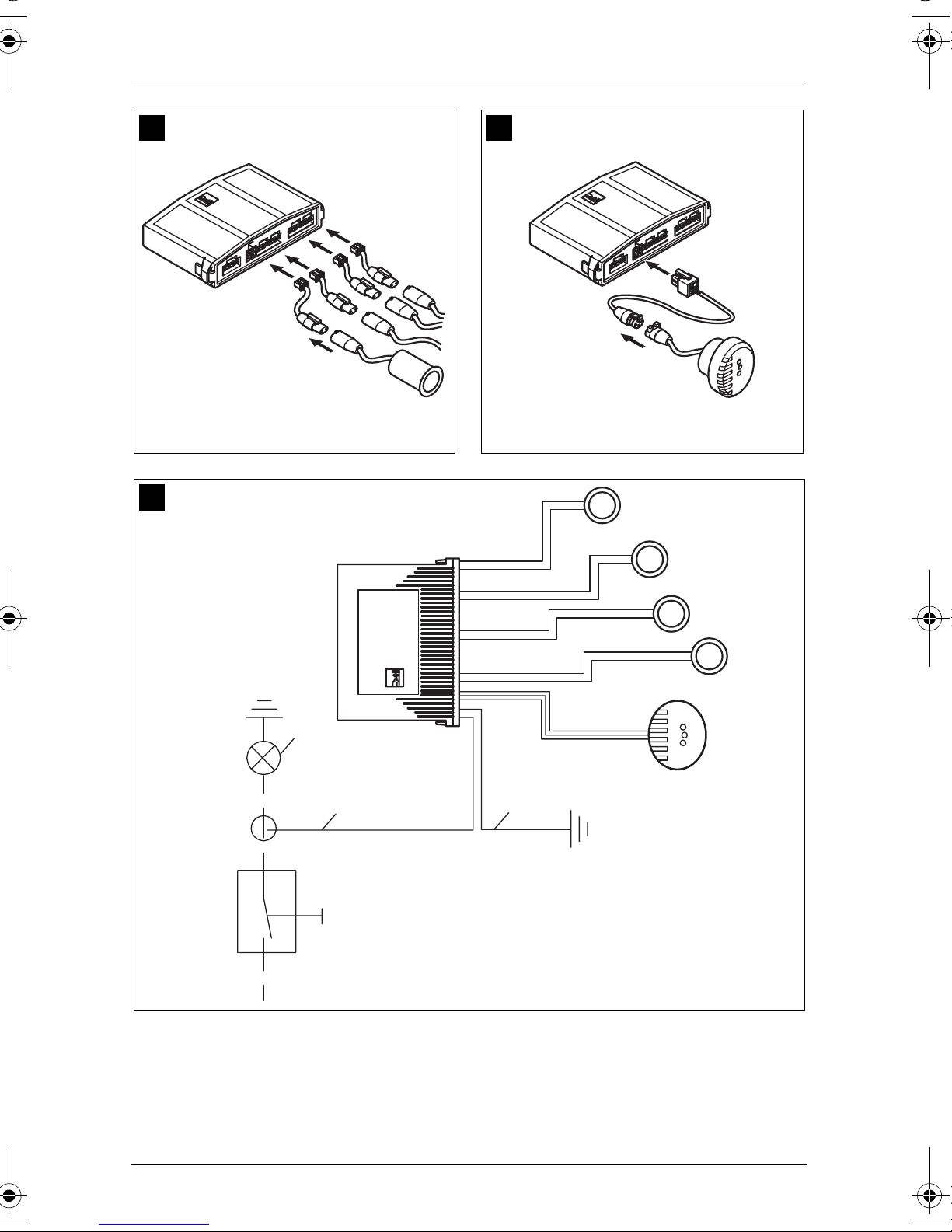

➤Stecken Sie die Stecker der Sensoren in die Buchsen der betreffenden
Verlängerungskabel (siehe Abb. 14 A, Seite 7).
6.4 Steuerelektronik befestigen
Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes
für die Steuerelektronik:
zBeachten Sie die Längen der Sensorenkabel.
zDie Steuerelektronik darf nicht beschädigt werden, wenn Sie Gepäck
oder Gegenstände in den Kofferraum laden.
➤Befestigen Sie die Steuerelektronik an einer geeigneten Stelle im Koffer-
raum.
Die Steuerelektronik darf keiner Feuchtigkeit ausgesetzt sein.
Hinweis!
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist. Sie finden diese Markierung auch an der Steue-
relektronik.
Die Stecker sind verpolungssicher: Sie können sie nur in einer
Richtung auf den Anschluss stecken.
MWE-850-4DSM.book Seite 19 Donnerstag, 7. Juli 2005 2:39 14

MAGIC WATCH montieren magic watch
20
➤Stecken Sie die Stecker der Verlängerungskabel der Sensoren in die ent-
sprechenden Buchsen der Steuerelektronik (siehe Abb. 14 B, Seite 7).
Achten Sie darauf, dass die Verriegelung einrastet.
6.5 Display befestigen
Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes
für das Display:
zDas Display soll gut sichtbar sein, wenn Sie rückwärts fahren.
zDas Display darf durch Gegenstände, die auf die Kofferraumabdeckung
gelegt werden, nicht verdeckt oder beschädigt werden.
zMontieren Sie das Display so, dass keine Verletzungsgefahr besteht,
zum Beispiel bei scharfem Abbremsen.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Bohren Sie in die Verkleidung der rechten C-Säule ein Loch mit 30 mm
Durchmesser, in das Sie das Display einsetzen können.
Die Stecker ist verpolungssicher: Sie können ihn nur in einer
Richtung auf den Anschluss stecken.
➤Stecken Sie den Stecker des Displays in die Buchse des Verlängerungs-
kabels (siehe Abb. 15 A, Seite 7).
➤Führen Sie das Verlängerungskabel zur Steuerelektronik, und stecken
Sie den Stecker des Verlängerungskabels dort in die Buchse der Steuer-
elektronik (siehe Abb. 15 B, Seite 7).
➤Setzen Sie das Display in die Bohrung ein, bis es einrastet.
6.6 Steuerelektronik anschließen
Achtung!
Achten Sie auf die richtige Polung.
MWE-850-4DSM.book Seite 20 Donnerstag, 7. Juli 2005 2:39 14
