Waeco MagicWatch MWE850 User manual

MagicWatch MWE850
D10Einparkhilfe
Montage- und Bedienungsanleitung
GB 30 Parking aid
Installation and Operating Manual
F 48 Aide au stationnement
Instructions de montage et de service
E 67 Sistema de ayuda para aparcar
Instrucciones de montaje y de uso
I 88 Ausilio per il parcheggio
Istruzioni di montaggio e d’uso
NL 108 Inparkeerhulp
Montagehandleiding en
gebruiksaanwijzing
DK 127 Parkeringshjælp
Monterings- og betjeningsvejledning
S 145 Parkeringshjälp
Monterings- och bruksanvisning
N 163 Parkeringsassistent
Monterings- og bruksanvisning
FIN 181 Henkilöauton parkkitutka
Asennus- ja käyttöohje
MWE-850-4DSM.book Seite 1 Mittwoch, 23. Mai 2007 4:35 16

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
MWE-850-4DSM.book Seite 2 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850
3
123
4
9
6
8
5
7
1
MWE-850-4DSM.book Seite 3 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850
4
7
1
2
3
4
6
5
4
2 3
MWE-850-4DSM.book Seite 4 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850

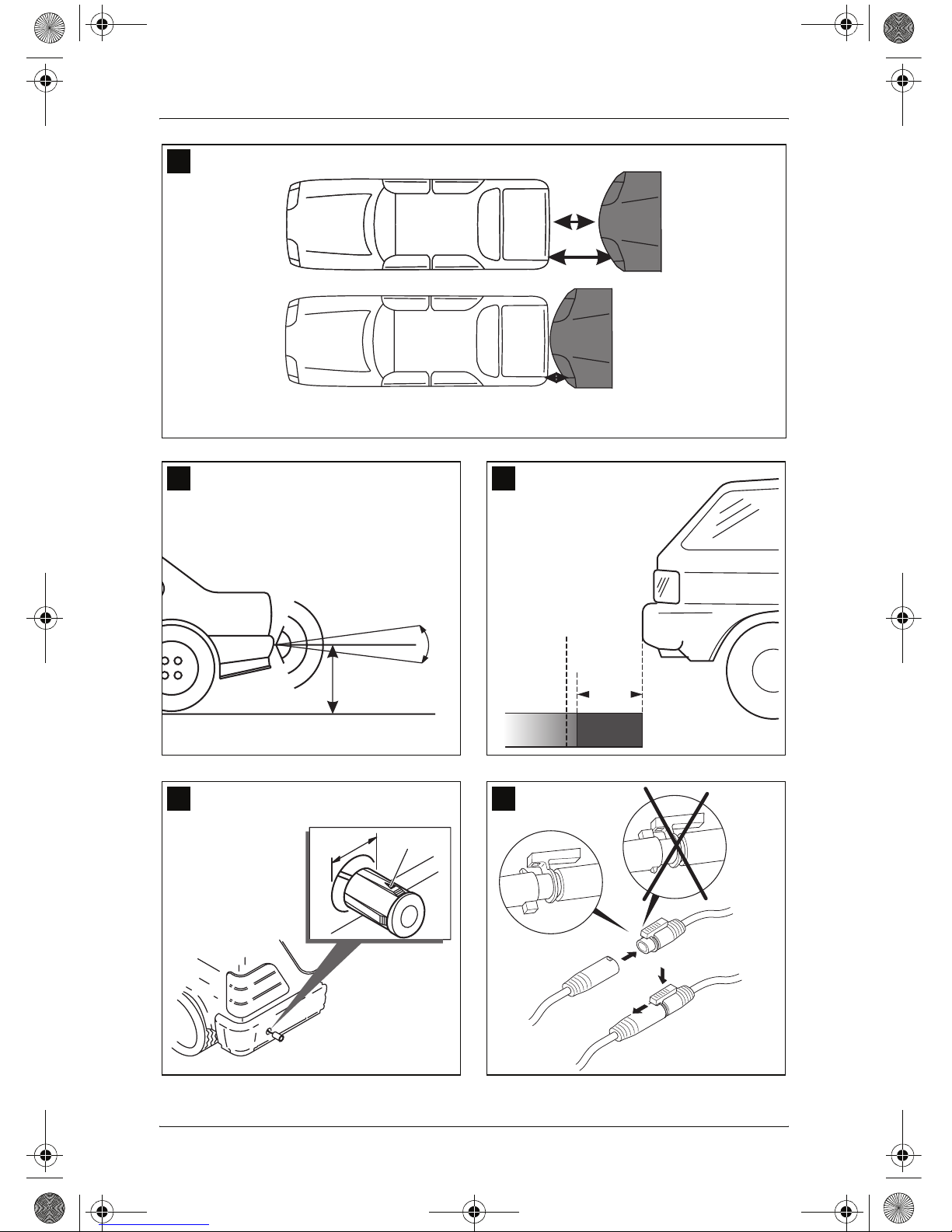

5
6
Sensor 1 Sensor 3Sensor 2 Sensor 4
Zone 3
Zone 2
Zone 1
ca. 30 cm
ca. 95 cm
ca. 150 cm
100°
5
A
B
C
7
B
A
8
MWE-850-4DSM.book Seite 5 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850
6
B
B
A
9
40 – 50 cm
0°
10
A
B
13
22,5 mm
1
12
1
STOP
~ 0,3 m
2
11
MWE-850-4DSM.book Seite 6 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850
7
14
15
MWE-850-4DSM.book Seite 7 Mittwoch, 23. Mai 2007 4:35 16

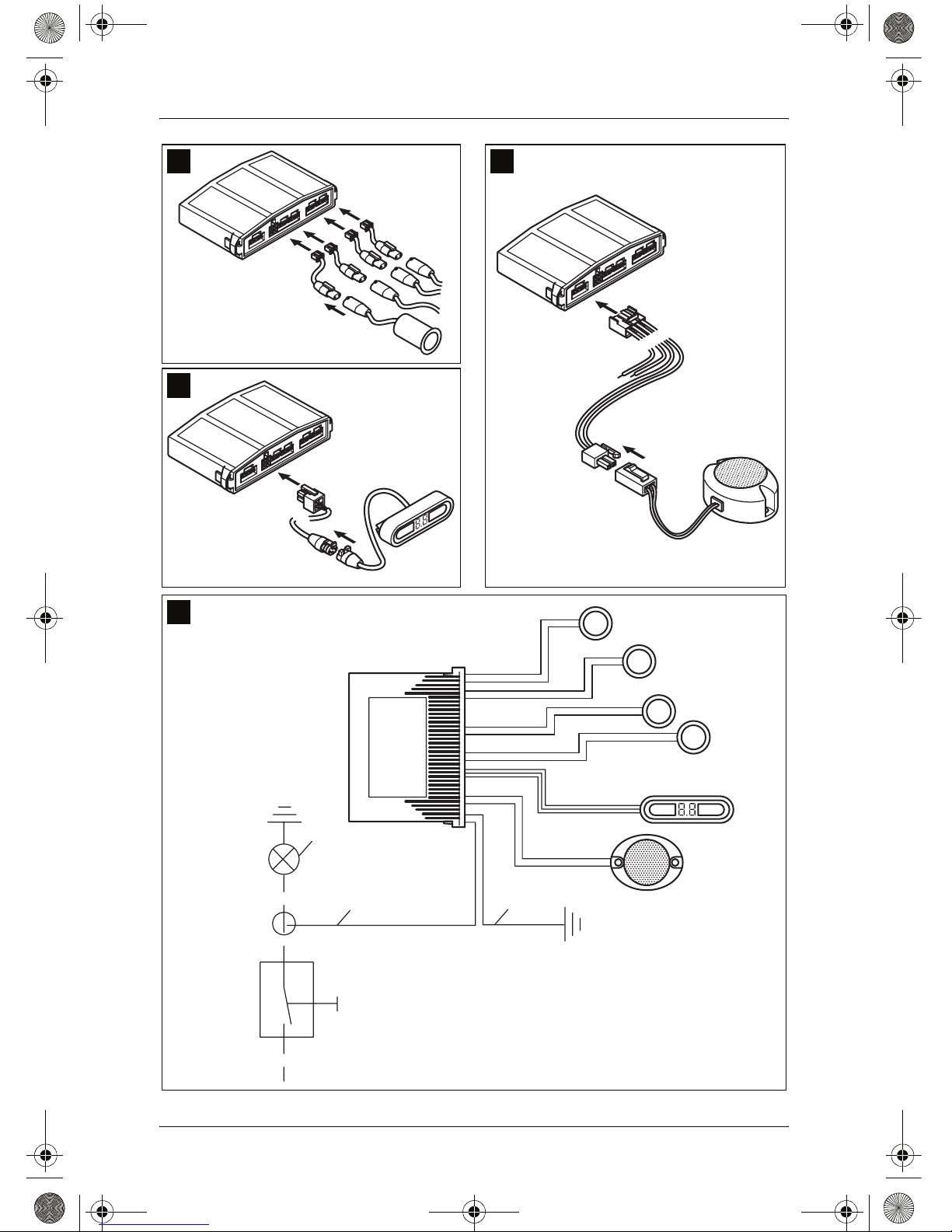

MagicWatch MWE850
8
23
31
1
19
A
B
16
A
B
18
B
A
17
MWE-850-4DSM.book Seite 8 Mittwoch, 23. Mai 2007 4:35 16

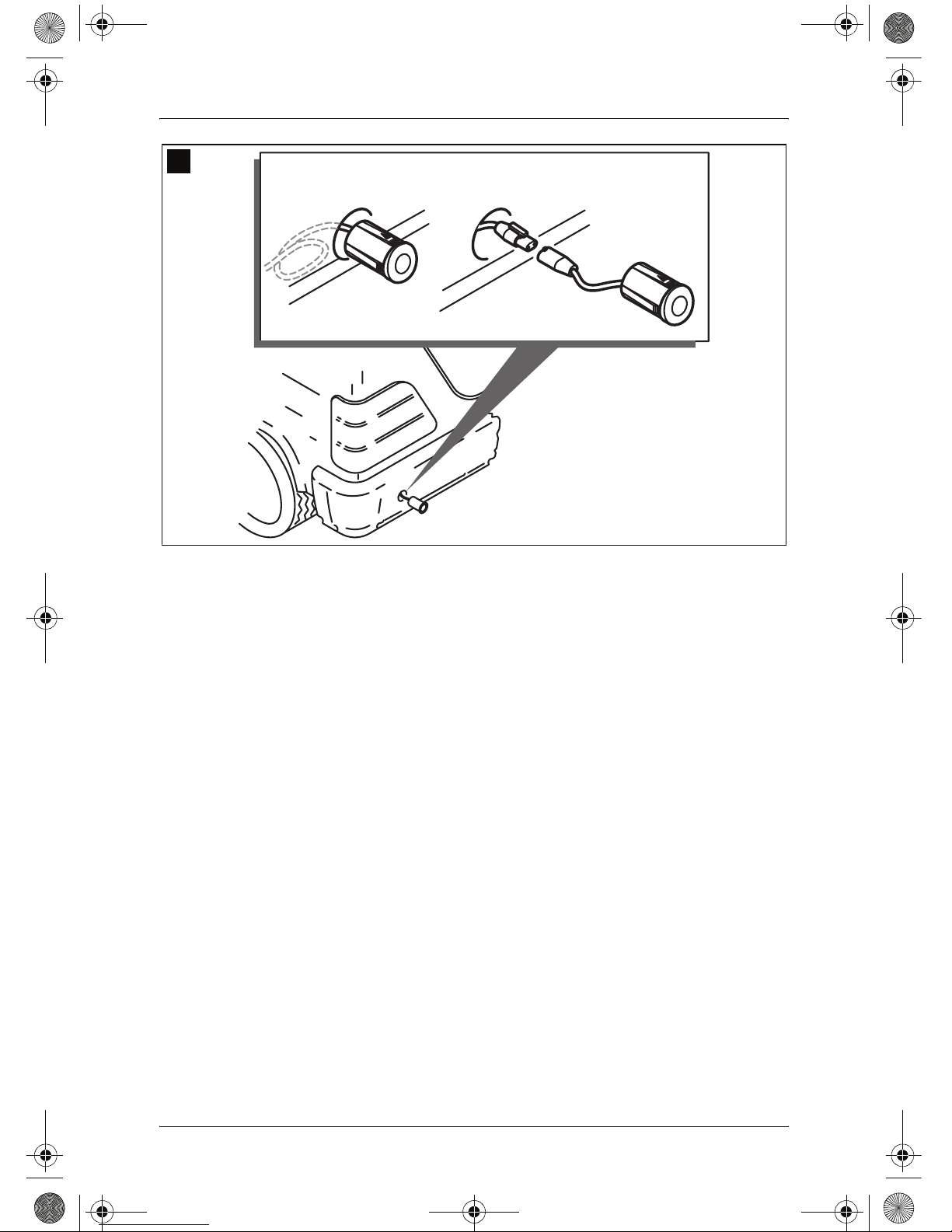

MagicWatch MWE850
9
AB
20
MWE-850-4DSM.book Seite 9 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850
10
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weiterveräußerung desSystemsan den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 11
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 MWE850 montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7 Funktion testen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
8 MWE850 benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
9 MWE850 pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
10 Fehler suchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
MWE-850-4DSM.book Seite 10 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850 Hinweise zur Benutzung der Anleitung
11
1Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
MWE-850-4DSM.book Seite 11 Mittwoch, 23. Mai 2007 4:35 16

Sicherheits- und Einbauhinweise MagicWatch MWE850
12
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen.
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse).
Verwenden Sie keine Lüsterklemmen.

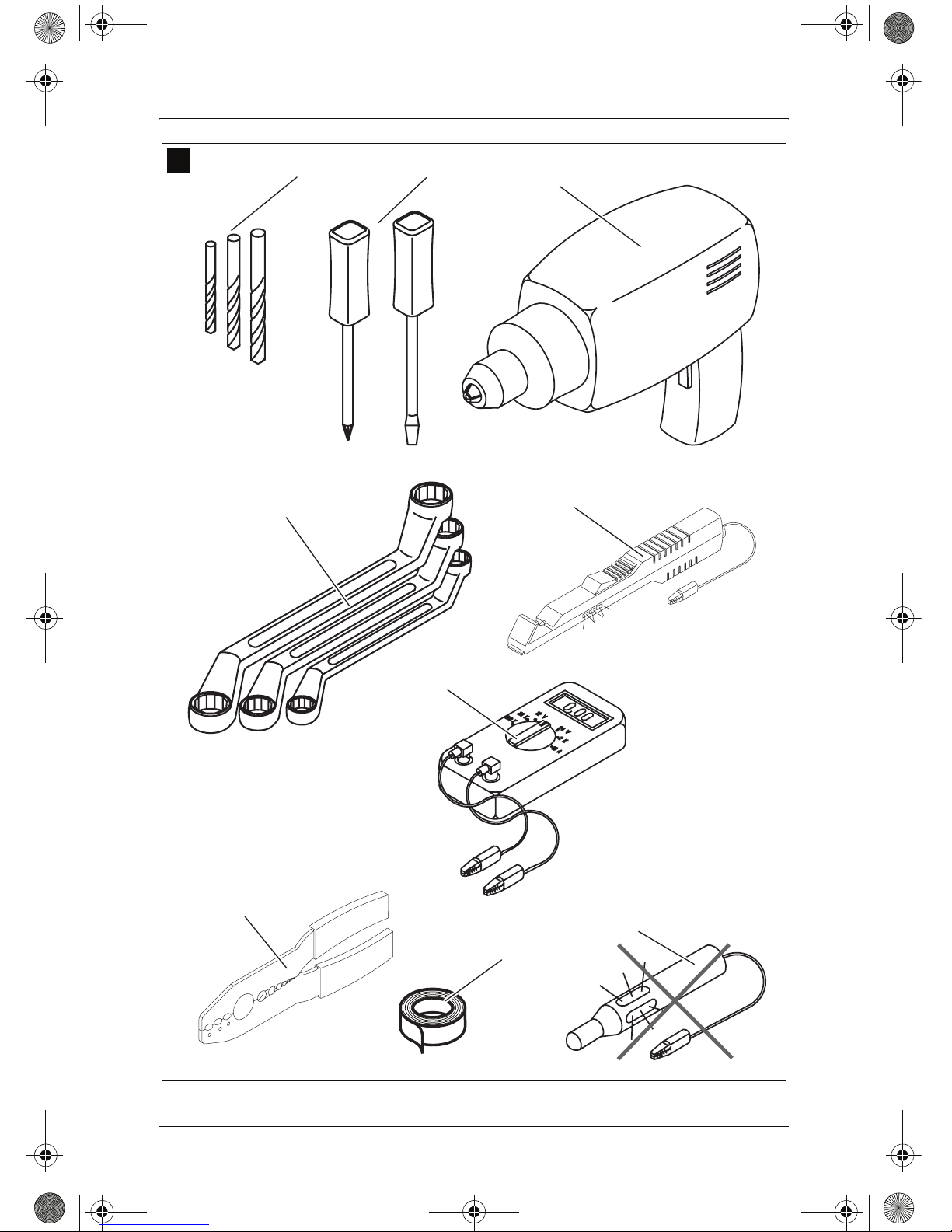

zVerwenden Sie eine Krimpzange (siehe Abb. 1.7, Seite 3) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
MWE-850-4DSM.book Seite 12 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850 Sicherheits- und Einbauhinweise
13
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile von MWE850 so, dass
sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall)
lösen und zu Verletzungen der Fahrzeuginsassen führen können.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (siehe Abb. 2, Seite 4).
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (siehe Abb. 1.5, Seite 3) oder ein Voltmeter (siehe
Abb. 1.6, Seite 3).
Prüflampen mit einem Leuchtkörper (siehe Abb. 1.9, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (siehe Abb. 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
MWE-850-4DSM.book Seite 13 Mittwoch, 23. Mai 2007 4:35 16

Lieferumfang MagicWatch MWE850
14
Beachten Sie insbesondere folgende Hinweise:
zBei Fahrzeugen mit LED-Rücklichtern kann der Einbau der Einparkhilfe
zu Störungen führen.
Bitte informieren Sie sich bei Ihrem jeweiligen Fahrzeughersteller.
zMontieren Sie die Sensoren möglichst nicht direkt über das Endrohr Ihrer
Auspuffanlage. Ansonsten kann es zu Fehlern bei der Anzeige kommen.
zBeachten Sie die geltenden gesetzlichen Vorschriften.
zDie Sensoren dürfen keine Signallampen verdecken.
zVerhalten Sie sich beim Rückwärtsfahren so, dass eine Gefährdung
anderer Verkehrsteilnehmer ausgeschlossen ist.
zKritische Hindernisse werden unter Umständen aufgrund physikalischer
Reflexions-Eigenschaften nicht oder nur ungenau erkannt.
zMWE850 soll Sie zusätzlich unterstützen, d. h. das Gerät entbindet Sie
nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärtsfahren.
zMWE850 kann Sie nur bei langsamer Rückwärtsfahrt (Rangier-
geschwindigkeit) rechtzeitig warnen.
zEntfernen Sie Schnee, Eis oder Schmutz von den Sensoren, um
Funktionsbeeinträchtigungen zu vermeiden.

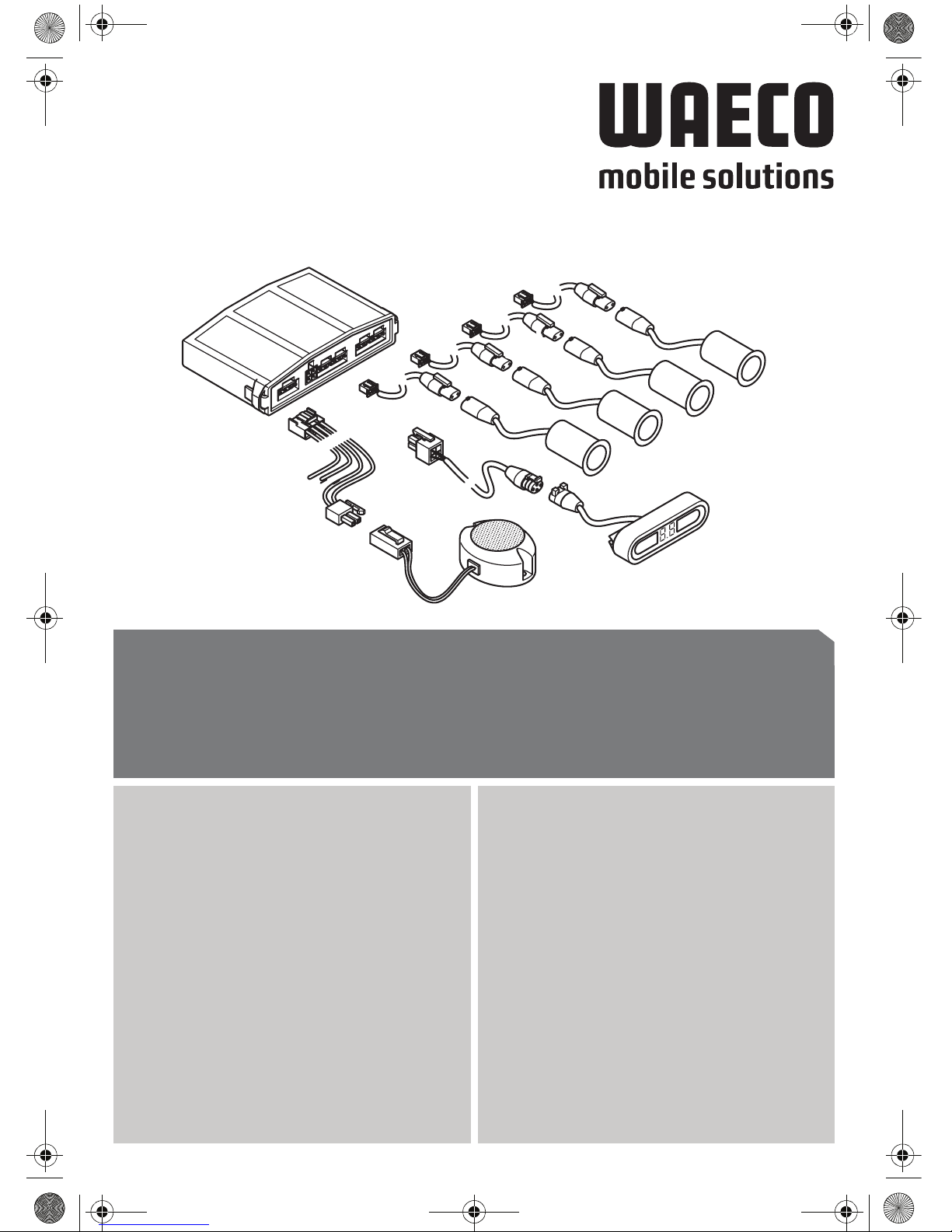

3Lieferumfang
Nr. in
Abb. 4, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Steuerelektronik MWZ-850
2 4 Ultraschall-Sensoren MWSE-2
31Display MWD-150
4 1 Piezo-Lautsprecher MWL-2
5 1 Verlängerungskabel Display MWCD-2
6 1 Verlängerungskabel
Lautsprecher
MWLVC-1
7 4 Verlängerungskabel Sensoren MWCC-2
– 1 Kernbohrer (22,5 mm) –
MWE-850-4DSM.book Seite 14 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850 Bestimmungsgemäßer Gebrauch
15
Hinweis
Der Pappträger der Sensoren dient als Lackierhilfe.
4Bestimmungsgemäßer Gebrauch
MagicWatch MWE850 (Artikelnummer: MWE-850-4DSM) ist eine Einparkhil-
fe auf Ultraschallbasis. Es überwacht beim Rückwärtsfahren den Raum hin-
ter dem Fahrzeug und warnt optisch und akustisch vor Hindernissen, die
durch das Gerät erfasst werden.
MWE850 stellt eine Unterstützung beim Rückwärtsfahren dar, es entbindet
Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rückwärts-
fahren.
MWE850 ist zum Einbau in Pkws ausgelegt.
5 Technische Beschreibung
5.1 Funktionsbeschreibung
MagicWatch MWE850 besteht aus vier Einbausensoren, einem Steuergerät,
einem Display als optischem Signalgeber und einem Piezo-Lautsprecher als
akustischem Signalgeber. Der Piezo-Lautsprecher wird im Bereich der Hut-
ablage oder Kofferraumabdeckung montiert. Das Display kann auf dem
Armaturenbrett, über dem Rückspiegel an der Windschutzscheibe oder im
Bereich der Kofferraumabdeckung montiert werden.
Die Entfernungsmessung basiert auf dem Echo-Laufzeit-Prinzip. Die vier
Sensoren senden beim Rückwärtsfahren stetig Ultraschallsignale aus.
Die Sensoren sind Sender und Empfänger in einem und fangen das von ei-
nem Hindernis reflektierte Ultraschallsignal auf. Die Entfernung zum Hinder-
nis wird durch die Laufzeit der Ultraschallsignale berechnet und durch den
Piezo-Lautsprecher über eine Pulstonfolge signalisiert. Je näher das Hinder-
nis kommt, umso schneller wird die Tonfolge.
Die Funktion DSM (Digital Signal Memory) erstellt bei der Messung ein
Raumprofil, in dem kleine feststehende Objekte (z.B. Anhängerkupplungen)
enthalten sind. Dadurch werden diese nicht als Hindernis angezeigt. Erst
wenn das System eine Änderung des Raumprofils feststellt, wird ein Hinder-
nis signalisiert.
MWE-850-4DSM.book Seite 15 Mittwoch, 23. Mai 2007 4:35 16

Technische Beschreibung MagicWatch MWE850
16
Das Display signalisiert die Position des Hindernisses über zwei LEDs. Eine
Ziffernanzeige zeigt die Entfernung in 10 cm-Schritten an.
Die Sensoren werden in den Stoßfänger eingebaut. Die Sensoren dürfen la-
ckiert werden. WAECO empfiehlt die Lackierung der Sensoren von einer
Fachwerkstatt vornehmen zu lassen.
Da die Sensoren mit eigenen Verstärkern ausgestattet sind, können Sie die
Verbindung zwischen Sensor und Steuergerät auf eine Gesamtlänge von bis
zu 10 m verlängern.
Verwenden Sie ausschließlich WAECO-Kabel.
Andernfalls ist kein einwandfreier Betrieb gewährleistet.
Defekte Sensoren können Sie ohne Demontage des Stoßfängers aus-
tauschen. Hierzu gibt es eine Steckverbindung kurz hinter dem Sensor.
5.2 Erfassungsbereich
Der Erfassungsbereich von MWE850 ist in drei Zonen aufgeteilt (siehe
Abb. 5, Seite 5):
zZone 1
Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht
reflektierende Gegenstände unter Umständen nicht erfaßt.
zZone 2
In dieser Zone werden nahezu alle Objekte angezeigt.
zZone 3
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
Es können Situationen auftreten, in denen MWE850 Objekte nicht
wahrnimmt oder aufgrund ihrer physikalischen Beschaffenheit
den Abstand nicht korrekt signalisiert.
Beachten Sie hierzu die folgenden vier Beispiele.
Beispiel 1 (siehe Abb. 6, Seite 5)
Objekte, die sich von vornherein nicht im Erfassungsbereich der Sensoren
befinden, können auch nicht wahrgenommen werden.
MWE-850-4DSM.book Seite 16 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850 Technische Beschreibung
17
Beispiel 2 (siehe Abb. 7, Seite 5)
Bei zerklüfteten Objekten wird nicht unbedingt der kürzeste Abstand signa-
lisiert. Im Beispiel wird A nicht signalisiert, sondern nur B oder C.
Beispiel 3 (siehe Abb. 8, Seite 5)
Bei schrägen Hindernissen wird der kürzeste Abstand A signalisiert.
Beispiel 4 (siehe Abb. 9, Seite 6)
Im dargestellten Fall wird MWE850 den Abstand A anzeigen. Beim Heran-
fahren an das Fahrzeug wird nach Übergang der akustischen Anzeige in den
Stoppbereich beim noch näheren Heranfahren die Distanz A in den toten Be-
reich geraten, so dass MWE850 dann die Entfernung von Punkt B signa-
lisiert.
Achtung!
Wie die vier Beispiele zeigen, können Situationen auftreten, in
denen das Gerät ein Objekt nicht oder nicht die kürzeste Entfer-
nung dazu anzeigt.
Das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichts-
pflicht beim Rückwärtsfahren. Setzen Sie also immer nur mit äu-
ßerster Vorsicht zurück.
Wenn ein Objekt in den nicht überwachten Bereich der Sensoren
gerät, zeigt MWE850 automatisch die Entfernung zum nächsten
Objekt an. Das bedeutet, der Piezo-Lautsprecher springt dann von
der schnellen in die mittlere Tonfolge um und das Display zeigt
eine größere Entfernung an.
Halten Sie in diesem Fall immer sofort das Fahrzeug an, und
prüfen Sie die Situation.
Am Fahrzeug angebrachte kleine Objekte (z.B. Anhängerkupplungen) wer-
den aufgrund der DSM-Funktion nicht als Hindernis erkannt. In der Regel ra-
gen sie nicht weiter als 0,3 m über die Sensoren hinaus. Sie befinden sich
damit innerhalb des Nahbereichs (Zone 3) von bis zu 0,3 m, in der MWE850
eine Stopp-Warnung ausgibt und Sie anhalten sollten (siehe Abschnitt
„Funktion testen“ auf Seite 25).
MWE-850-4DSM.book Seite 17 Mittwoch, 23. Mai 2007 4:35 16

MWE850 montieren MagicWatch MWE850
18
Achtung!
Wenn Ladegut oder Objekte am Fahrzeug über den Nahbereich
von 0,3 m herausragen, besteht Unfallgefahr. Ein Hindernis kann
mit dem Ladegut oder dem Objekt kollidieren, bevor es von den
Sensoren im Nahbereich erfasst wird und MWE850 eine Stopp-
Warnung ausgibt (siehe Abb. 11, Seite 6).
6 MWE850 montieren
6.1 BenötigtesWerkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (siehe Abb. 1.1, Seite 3)
zBohrmaschine (siehe Abb. 1.2, Seite 3)
zSchraubendreher (siehe Abb. 1.3, Seite 3)
zSatz Ring- oder Maulschlüssel (siehe Abb. 1.4, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (siehe Abb. 1.5, Seite 3) oder Voltmeter (siehe
Abb. 1.6, Seite 3)
zKrimpzange (siehe Abb. 1.7, Seite 3)
zIsolierband (siehe Abb. 1.8, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Steuereinheit und Kabel benötigen Sie ggf. noch
weitere Schrauben und Kabelbinder.
6.2 Sensoren montieren
Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte
Ausrichtung der Sensoren.
Wenn diese auf den Boden zeigen, werden z. B. Bodenuneben-
heiten als Hindernis angezeigt. Wenn sie zu weit nach oben
zeigen, werden vorhandene Hindernisse nicht erkannt.
MWE-850-4DSM.book Seite 18 Mittwoch, 23. Mai 2007 4:35 16

MagicWatch MWE850 MWE850 montieren
19
Beachten Sie folgende Daten bei der Montage:
zDie maximale Reichweite liegt bei ca. 1,5 m.
zDamit die Fahrzeugecke (Blinker etc.) überwacht werden kann, sollte der
Sensor nicht weiter als 0,3 m davon entfernt montiert werden.
zDer Abstand der Sensoren zum Boden sollte mindestens 40 cm und
maximal 50 cm betragen (siehe Abb. 10, Seite 6).
zDer Montageort sollte möglichst eben sein, damit der Deckring des
Sensors auf dem Stoßfänger liegt.
Der Sensor ist mit einem Montagewinkel von ca. +5° vertikal voreinge-
stellt. Der Deckring wird dafür nach unten dicker.
Beachten Sie, dass die Sensoren eine bestimmte Ausrichtung haben
müssen. Die Oberseite des Sensors ist mit einem ▼markiert (siehe
Abb. 12.1, Seite 6).
zMontieren Sie die Sensoren gleichmäßig verteilt über die gesamte Fahr-
zeugbreite, um eine optimale Überwachung zu gewährleisten.
zDie Sensoren dürfen lackiert werden. WAECO empfiehlt die Lackierung
der Sensoren von einer Fachwerkstatt vornehmen zu lassen.
Gehen Sie bei der Montage wie folgt vor:
➤Wählen Sie einen Montageplatz am Stoßfänger, der möglichst senkrecht
zur Straßenoberfläche liegt (siehe Abb. 12, Seite 6).
Beachten Sie bei der Montage der Sensoren, dass die Kupplung
der Zuleitung außerhalb der Bohrung erreichbar ist.
So wird sichergestellt, dass Sie bei einem eventuellen Austausch
der Sensoren nicht den Stoßfänger demontieren müssen
(Abb. 20, Seite 9).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCS-1) als Zubehör bestellen.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Bohren Sie für jeden Sensor ein Loch mit einem Durchmesser von
22,5 mm in den Stoßfänger (22,5 mm Kernbohrer im Lieferumfang).
MWE-850-4DSM.book Seite 19 Mittwoch, 23. Mai 2007 4:35 16

MWE850 montieren MagicWatch MWE850
20
➤Schrägen Sie die Bohrung für eine bessere Passgenauigkeit unten auf
der Stoßfängerinnenseite etwas ab. Das Sensorgehäuse kann nun leicht
schräg nach unten eingeschoben werden.
➤Führen Sie die Kabel der Sensoren durch die entsprechende Bohrung.
➤Stecken Sie jeden Sensor in die entsprechende Bohrung, bis er einrastet.
6.3 Verlängerungskabel der Sensoren verlegen
Beachten Sie beim Verlegen der Verlängerungskabel, dass diese
znicht stark geknickt oder verdreht werden,
znicht an Kanten scheuern,
znicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(siehe Abb. 3, Seite 4).
zDie Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift ver-
hindert die Verpolung (siehe Abb. 13 A, Seite 6).
zAchten Sie darauf, dass die Verriegelung einrastet (siehe Abb. 13 A,
Seite 6). Nur so ist ein störungsfreier Betrieb möglich.
Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen
Stecker und Buchse auseinander (siehe Abb. 13 B, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCS-1) als Zubehör bestellen.
Hinweis!
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch
geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen
des Kabels und der Durchführungstülle mit Dichtungsmasse.
MWE-850-4DSM.book Seite 20 Mittwoch, 23. Mai 2007 4:35 16
