Waeco MAGIC WATCH MWE-850-4XXL User manual

MAGIC WATCH
MWE-850-4XXL + MWE-XXL-4
D 8 Rückfahrwarner mit Interface
Montage- und Bedienungsanleitung
GB 29 Reverse warning system with interface
Installation and Operating Manual
F 50 Radar de recul avec interface
Instructions de montage et de service
E 73 Indicador de marcha atrás con interfaz
Instrucciones de montaje y de uso
I 96 Avvisatore per marcia indietro con
interface
Istruzioni di montaggio e d’uso
NL 120 Achteruitrijwaarschuwingssysteem met
interface
Montagehandleiding en
gebruiksaanwijzing
DK 143 Bakalarm med interface
Monterings- og betjeningsvejledning
S164Backvarnaremedgränssnitt
Monterings- och bruksanvisning
N 185 Ryggealarm med grensesnitt
Monterings- og bruksanvisning
FIN 206 Interface-peruutusvaroituslaite
Asennus- ja käyttöohje
MWE-850-XXL-4.book Seite 1 Freitag, 8. Juli 2005 10:29 10

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
MWE-850-XXL-4.book Seite 2 Freitag, 8. Juli 2005 10:29 10

magic watch
3
123
4
9
6
8
5
7
1
MWE-850-XXL-4.book Seite 3 Freitag, 8. Juli 2005 10:29 10

magic watch
4
magic watch
5
1
3
4
6
8
2
To Monitor To Camera
To sensing
Module
7
4
2 3
MWE-850-XXL-4.book Seite 4 Freitag, 8. Juli 2005 10:29 10

magic watch
5
6
~ 0,40 m
~ 0,95 m
~ 1,50 m
1
3
2
5
A
B
C
7
8
B
A
MWE-850-XXL-4.book Seite 5 Freitag, 8. Juli 2005 10:29 10

magic watch
6
B
B
A
9
40 – 50 cm
0°
0
A
B
c
22 mm
1
b
1
STOP
~ 0,4 m
2
a
MWE-850-XXL-4.book Seite 6 Freitag, 8. Juli 2005 10:29 10

magic watch
7
magic watch
A
B
d
magic watch
A
B
e
4
7
8
65
31
3
magic watch
10
9
1
2
To Monitor
31
15+12V
15
+12V
To Camera
To sensing
Module
f
MWE-850-XXL-4.book Seite 7 Freitag, 8. Juli 2005 10:29 10

magic watch
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weiterveräußerung des Systems an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 MAGIC WATCH montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Funktion testen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8 MAGIC WATCH benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 MAGIC WATCH pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . 25
10 Fehler suchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
14 Die magic Produktgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
MWE-850-XXL-4.book Seite 8 Freitag, 8. Juli 2005 10:29 10

magic watch Hinweise zur Benutzung der Anleitung
9
1 Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung
hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
MWE-850-XXL-4.book Seite 9 Freitag, 8. Juli 2005 10:29 10

Sicherheits- und Einbauhinweise magic watch
10
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen.
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse).
Verwenden Sie keine Lüsterklemmen.

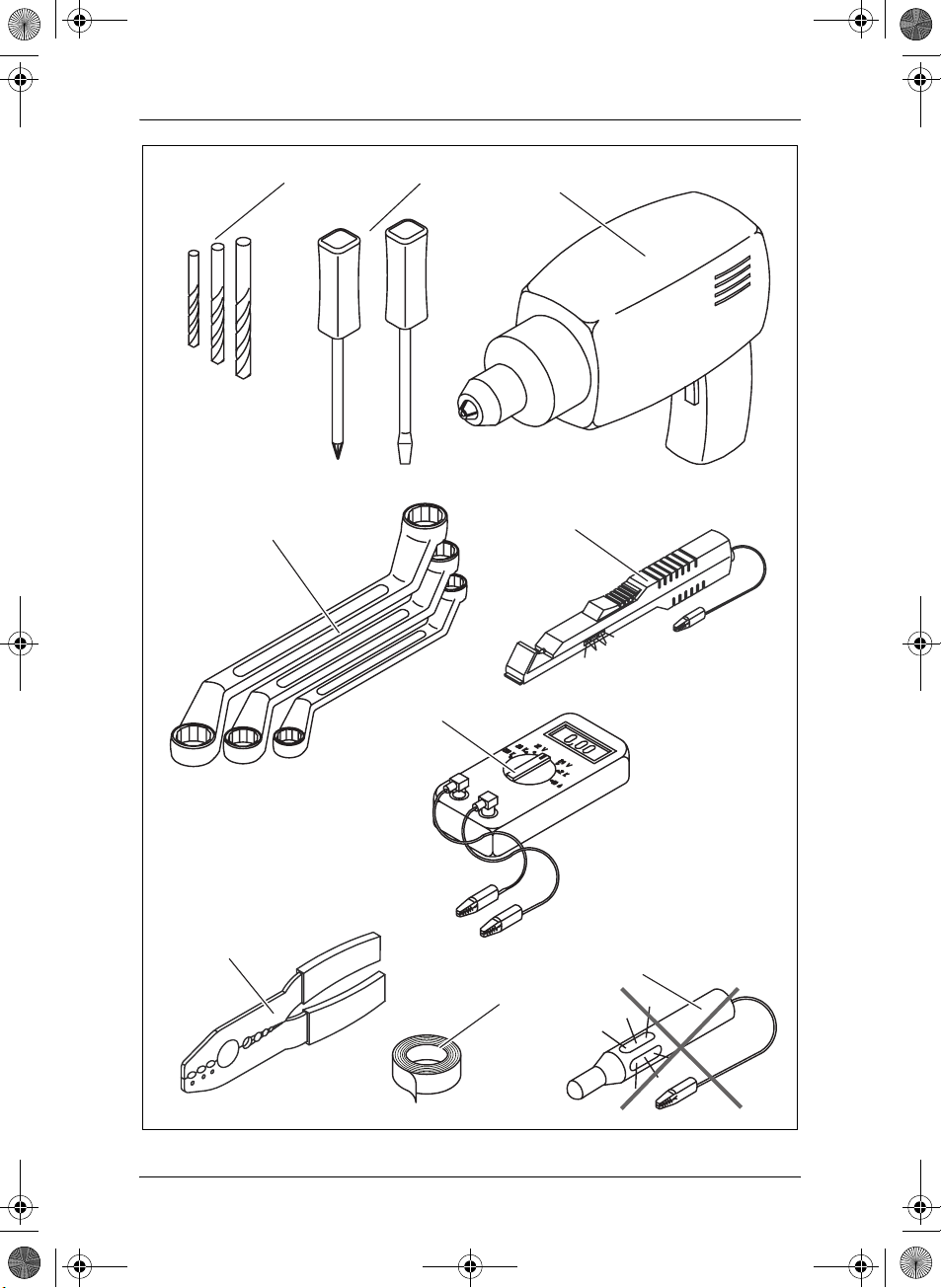

zVerwenden Sie eine Krimpzange (siehe 17, Seite 3) zum Verbinden der
Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
MWE-850-XXL-4.book Seite 10 Freitag, 8. Juli 2005 10:29 10

magic watch Sicherheits- und Einbauhinweise
11
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile von MAGIC WATCH so,
dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrs-
unfall) lösen und zu Verletzungen der Fahrzeuginsassen führen
können.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (siehe 2, Seite 4).
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (siehe 15, Seite 3) oder ein Voltmeter (siehe
16, Seite 3).
Prüflampen mit einem Leuchtkörper (siehe 19, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (siehe 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
MWE-850-XXL-4.book Seite 11 Freitag, 8. Juli 2005 10:29 10

Lieferumfang magic watch
12
Beachten Sie insbesondere folgende Hinweise:
zBei Fahrzeugen mit LED-Rücklichtern kann der Einbau des Rückfahr-
warners zu Störungen führen.
Bitte informieren Sie sich bei Ihrem jeweiligen Fahrzeughersteller.
zMontieren Sie die Sensoren möglichst nicht direkt über das Endrohr Ihrer
Auspuffanlage. Ansonsten kann es zu Fehlern bei der Anzeige kommen.
zBeachten Sie die geltenden gesetzlichen Vorschriften.
zDie Sensoren dürfen keine Signallampen verdecken.
zVerhalten Sie sich beim Rückwärtsfahren so, dass eine Gefährdung
anderer Verkehrsteilnehmer ausgeschlossen ist.

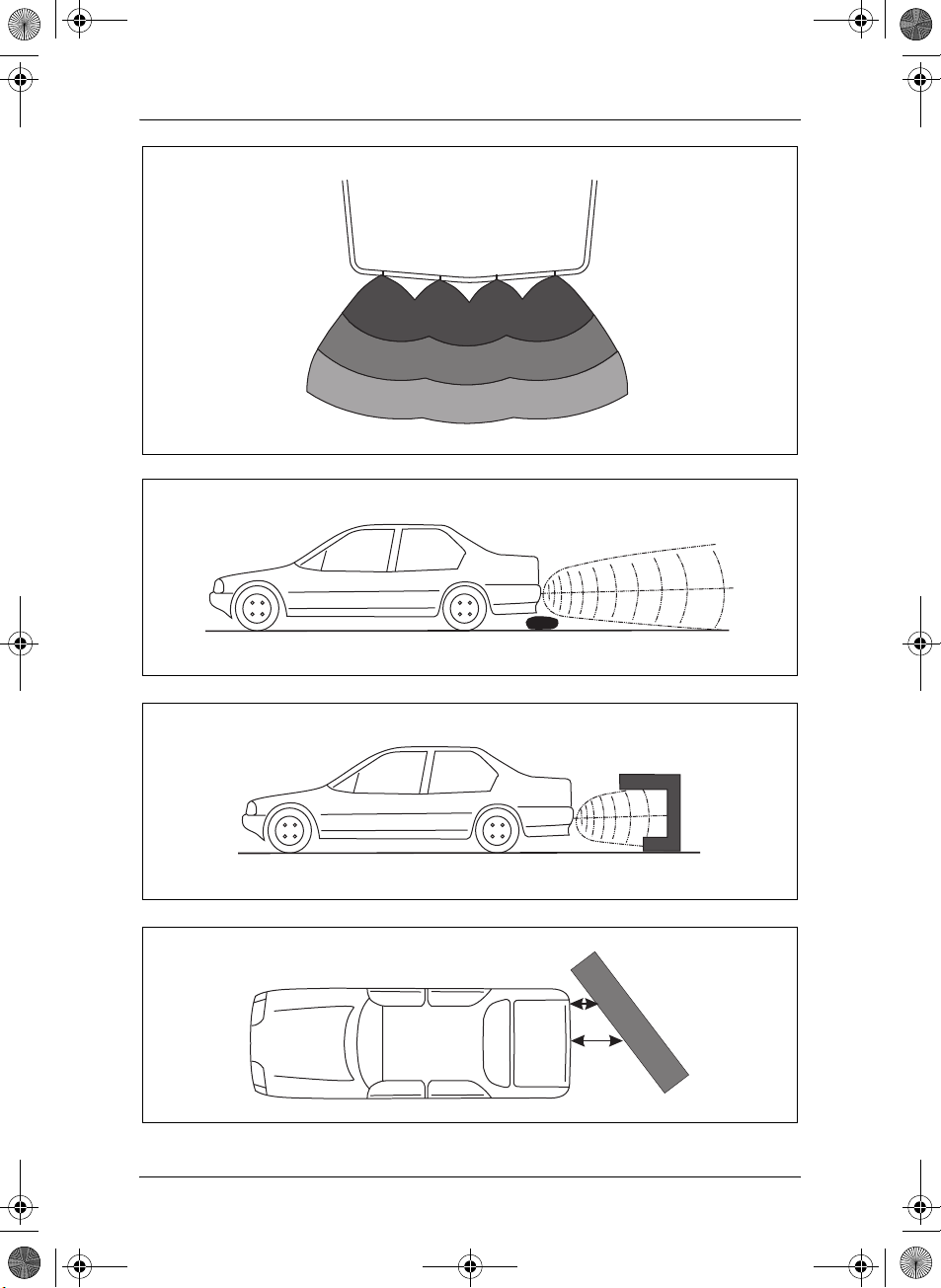

zKritische Hindernisse werden unter Umständen aufgrund physikalischer
Reflexions-Eigenschaften nicht oder nur ungenau erkannt.
zMAGIC WATCH soll Sie zusätzlich unterstützen, d. h. das Gerät ent-
bindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärts-
fahren.
zMAGIC WATCH kann Sie nur bei langsamer Rückwärtsfahrt (Rangier-
geschwindigkeit) rechtzeitig warnen.
zEntfernen Sie Schnee, Eis oder Schmutz von den Sensoren, um
Funktionsbeeinträchtigungen zu vermeiden.

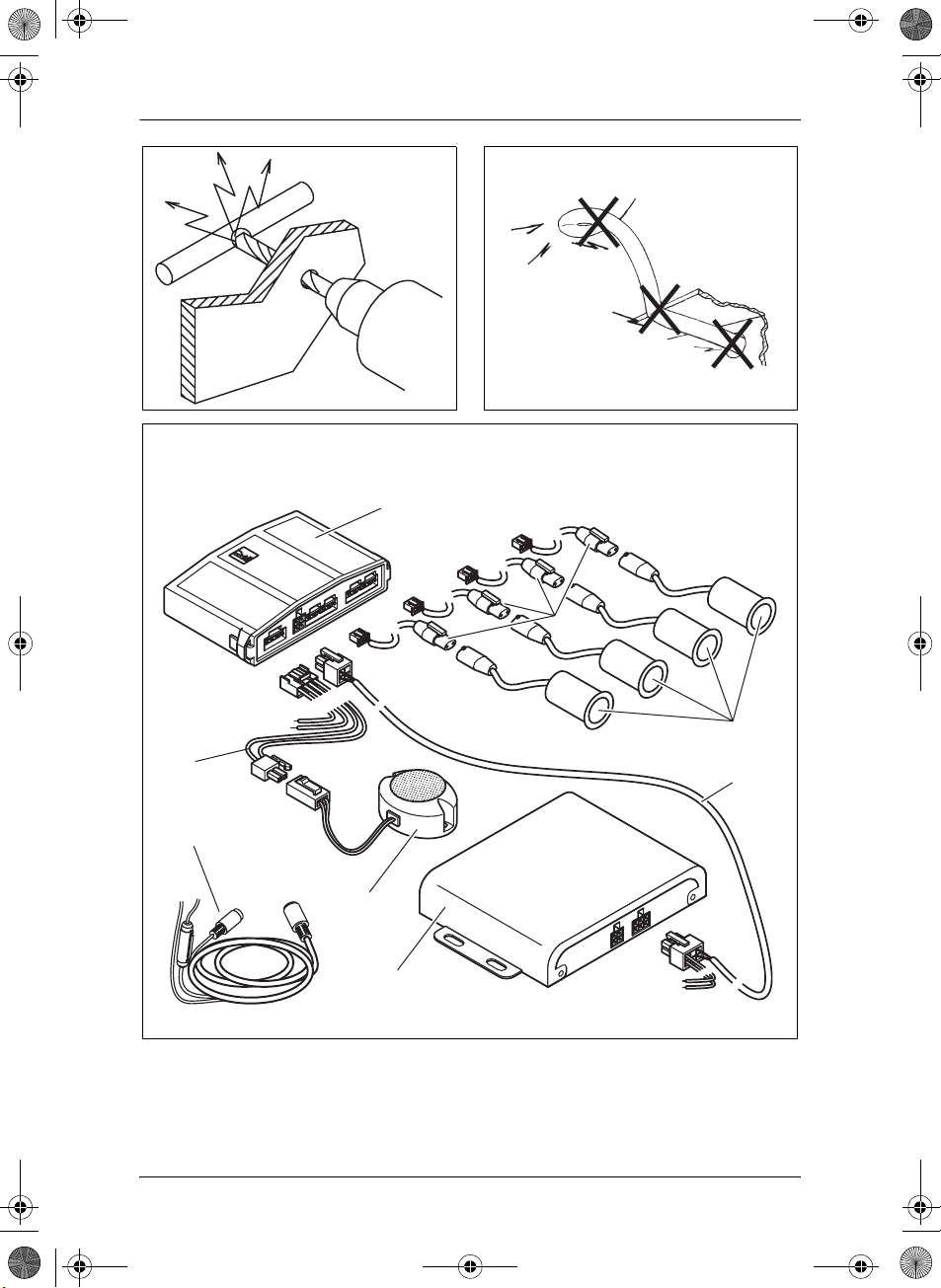

3Lieferumfang
Nr. in
4, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Steuerelektronik MWE-850-4XXL
2 1 Anschlussbox MWE-XXL-4
3 4 Ultraschall-Sensoren MWSE-2
4 1 Piezo-Lautsprecher MWL-2
5 4 Verlängerungskabel Sensoren MWCS-1
6 1 Anschlusskabel Steuerelektronik
7 1 Verbindungskabel
Steuerelektronik – Anschlussbox
8 1 Monitorkabel
– 1 Befestigungsmaterial
MWE-850-XXL-4.book Seite 12 Freitag, 8. Juli 2005 10:29 10

magic watch Bestimmungsgemäßer Gebrauch
13
4 Bestimmungsgemäßer Gebrauch
MAGIC WATCH ist ein Rückfahrwarner auf Ultraschallbasis. Es überwacht
beim Rückwärtsfahren den Raum hinter dem Fahrzeug und warnt optisch
und akustisch vor Hindernissen, die durch das Gerät erfasst werden.
MAGIC WATCH stellt eine Unterstützung beim Rückwärtsfahren dar, es ent-
bindet Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rück-
wärtsfahren.
MAGIC WATCH ist zum Einbau in Pkws ausgelegt.
5 Technische Beschreibung
5.1 Funktionsbeschreibung
MAGIC WATCH besteht aus vier Einbausensoren, einem Steuergerät, einer
Anschlussbox und einem Piezo-Lautsprecher als akustischen Signalgeber.
Der Piezo-Lautsprecher wird im Bereich der Hutablage oder Kofferraumab-
deckung montiert.
Die Entfernungsmessung basiert auf dem Echo-Laufzeit-Prinzip. Die vier
Sensoren senden beim Rückwärtsfahren stetig Ultraschallsignale aus.
Die Sensoren sind Sender und Empfänger in einem und fangen das von ei-
nem Hindernis reflektierte Ultraschallsignal auf. Die Entfernung zum Hinder-
nis wird durch die Laufzeit der Ultraschallsignale berechnet und durch den
Piezo-Lautsprecher über eine Pulstonfolge signalisiert. Je näher das Hinder-
nis kommt, umso schneller wird die Tonfolge.
Die Funktion DSM (Digital Signal Memory) erstellt bei der Messung ein
Raumprofil, in dem kleine feststehende Objekte (z.B. Anhängerkupplungen)
enthalten sind. Dadurch werden diese nicht als Hindernis angezeigt. Erst
wenn das System eine Änderung des Raumprofils feststellt, wird ein Hinder-
nis signalisiert.
An das Rückfahrwarnsystem wird zusätzlich zu den Sensoren die Kamera
RV-29-T130 angeschlossen. Diese überträgt ein genaues Bild vom rückwär-
tigen Raum auf den im Fahrzeug montierten LCD-Monitor RV-35. Die Sen-
soren messen die Entfernungsangaben in Zentimeter-Schritten und liefern
eine grafische Darstellung. Der Monitor zeigt die Situation hinter dem Fahr-
zeug sowie eine Grafik mit vier Farbbalken und einer Entfernungsangabe an.
MWE-850-XXL-4.book Seite 13 Freitag, 8. Juli 2005 10:29 10

Technische Beschreibung magic watch
14
Hinweise zum Funktionsumfang und zur Bedienung der Kamera
RV-29-T130 und zum Monitor RV-35 finden Sie in de dort beigefügten Mon-
tage- und Bedienungsanleitungen.
Zum Anschluss des Monitors benötigen Sie zusätzlich ein Cinch-
Kabel, das nicht im Lieferumfang enthalten ist.
Sie können statt der Kamera RV-29-T130 auch andere Kameras anschlie-
ßen. Erkundigen Sie sich hierzu bei WAECO.
Außerdem können Sie das System an ein bestehendes Navigationssystem
anschließen und den vorhandenen Monitor nutzen.
Die Sensoren werden in die Stoßfänger eingebaut. Die Sensoren dürfen la-
ckiert werden, aber nicht mit einer Mehr-Schicht-Lackierung, da diese die
Funktionalität der Sensoren beeinträchtigt.
Da die Sensoren mit eigenen Verstärkern ausgestattet sind, können Sie die
Verbindung zwischen Sensor und Steuergerät auf eine Gesamtlänge von bis
zu 20 m verlängern.
Verwenden Sie ausschließlich WAECO-Kabel (MWSC-1).
Andernfalls ist kein einwandfreier Betrieb gewährleistet.
Defekte Sensoren können Sie ohne Demontage des Stoßfängers aus-
tauschen. Hierzu gibt es eine Steckverbindung kurz hinter dem Sensor.
5.2 Erfassungsbereich
Der Erfassungsbereich von MAGIC WATCH ist in drei Zonen aufgeteilt
(siehe 5, Seite 5):
zZone 1
Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht
reflektierende Gegenstände unter Umständen nicht erfasst.
zZone 2
In dieser Zone werden nahezu alle Objekte angezeigt.
zZone 3
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
MWE-850-XXL-4.book Seite 14 Freitag, 8. Juli 2005 10:29 10

magic watch Technische Beschreibung
15
Es können Situationen auftreten, in denen MAGIC WATCH
Objekte nicht wahrnimmt oder aufgrund ihrer physikalischen
Beschaffenheit den Abstand nicht korrekt signalisiert.
Beachten Sie hierzu die folgenden vier Beispiele.
Beispiel 1 (siehe 6, Seite 5)
Objekte, die sich von vornherein nicht im Erfassungsbereich der Sensoren
befinden, können auch nicht wahrgenommen werden.
Beispiel 2 (siehe 7, Seite 5)
Bei zerklüfteten Objekten wird nicht unbedingt der kürzeste Abstand signa-
lisiert. Im Beispiel wird A nicht signalisiert, sondern nur B oder C.
Beispiel 3 (siehe 8, Seite 5)
Bei schrägen Hindernissen wird der kürzeste Abstand A signalisiert.
Beispiel 4 (siehe 9, Seite 6)
Im dargestellten Fall wird MAGIC WATCH den Abstand A anzeigen. Beim
Heranfahren an das Fahrzeug wird nach Übergang der akustischen Anzeige
in den Stoppbereich beim noch näheren Heranfahren die Distanz A in den
toten Bereich geraten, so dass MAGIC WATCH dann die Entfernung von
Punkt B signalisiert.
Achtung!
Wie die vier Beispiele zeigen, können Situationen auftreten, in
denen das Gerät ein Objekt nicht oder nicht die kürzeste Entfer-
nung dazu anzeigt.
Das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichts-
pflicht beim Rückwärtsfahren. Setzen Sie also immer nur mit äu-
ßerster Vorsicht zurück.
Wenn ein Objekt in den nicht überwachten Bereich der Sensoren
gerät, zeigt MAGIC WATCH automatisch die Entfernung zum
nächsten Objekt an. Das bedeutet, der Piezo-Lautsprecher springt
dann von der schnellen in die mittlere Tonfolge um und das Display
zeigt eine größere Entfernung an.
Halten Sie in diesem Fall immer sofort das Fahrzeug an, und
prüfen Sie die Situation.
MWE-850-XXL-4.book Seite 15 Freitag, 8. Juli 2005 10:29 10

MAGIC WATCH montieren magic watch
16
Am Fahrzeug angebrachte kleine Objekte (z.B. Anhängerkupplungen) wer-
den aufgrund der DSM-Funktion nicht als Hindernis erkannt. In der Regel ra-
gen sie nicht weiter als 0,4 m über die Sensoren hinaus. Sie befinden sich
damit innerhalb des Nahbereichs (Zone 3) von bis zu 0,4 m, in der MAGIC
WATCH eine Stopp-Warnung ausgibt und Sie anhalten sollten (siehe Ab-
schnitt „Funktion testen“ auf Seite 23).
Achtung!
Wenn Ladegut oder Objekte am Fahrzeug über den Nahbereich
von 0,4 m herausragen, besteht Unfallgefahr. Ein Hindernis kann
mit dem Ladegut oder dem Objekt kollidieren, bevor es von den
Sensoren im Nahbereich erfasst wird und MAGIC WATCH eine
Stopp-Warnung ausgibt (siehe a, Seite 6).
6 MAGIC WATCH montieren
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (siehe 11, Seite 3)
zBohrmaschine (siehe 12, Seite 3)
zSchraubendreher (siehe 13, Seite 3)
zSatz Ring- oder Maulschlüssel (siehe 14, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (siehe 15, Seite 3) oder Voltmeter (siehe 16,
Seite 3)
zKrimpzange (siehe 17, Seite 3)
zIsolierband (siehe 18, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Steuereinheit und Kabel benötigen Sie ggf. noch
weitere Schrauben und Kabelbinder.
MWE-850-XXL-4.book Seite 16 Freitag, 8. Juli 2005 10:29 10

magic watch MAGIC WATCH montieren
17
6.2 Sensoren montieren
Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte
Ausrichtung der Sensoren.
Wenn diese auf den Boden zeigen, werden z. B. Bodenuneben-
heiten als Hindernis angezeigt. Wenn sie zu weit nach oben
zeigen, werden vorhandene Hindernisse nicht erkannt.
Beachten Sie folgende Daten bei der Montage:
zDie maximale Reichweite liegt bei ca. 1,5 m.
zDamit die Fahrzeugecke (Blinker etc.) überwacht werden kann, sollte der
Sensor nicht weiter als 0,3 m davon entfernt montiert werden.
zDer Abstand der Sensoren zum Boden sollte mindestens 40 cm und
maximal 50 cm betragen (siehe 0, Seite 6).
zDer Montageort sollte möglichst eben sein, damit der Deckring des
Sensors auf dem Stoßfänger liegt.
Der Sensor ist mit einem Montagewinkel von ca. +5° vertikal voreinge-
stellt. Der Deckring wird dafür nach unten dicker.
Beachten Sie, dass die Sensoren eine bestimmte Ausrichtung haben
müssen. Die Oberseite des Sensors ist mit einem ▼markiert (siehe
b1, Seite 6).
zMontieren Sie die Sensoren gleichmäßig verteilt über die gesamte Fahr-
zeugbreite, um eine optimale Überwachung zu gewährleisten.
zDie Sensoren dürfen lackiert werden, aber nicht mit einer Mehr-
Schicht-Lackierung, da diese die Funktionalität der Sensoren beein-
trächtigt.
Gehen Sie bei der Montage wie folgt vor:
➤Wählen Sie einen Montageplatz am Stoßfänger, der möglichst senkrecht
zur Straßenoberfläche liegt (siehe b, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCD-1) als Zubehör bestellen.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
MWE-850-XXL-4.book Seite 17 Freitag, 8. Juli 2005 10:29 10

MAGIC WATCH montieren magic watch
18
➤Bohren Sie für jeden Sensor ein Loch mit einem Durchmesser von 22 mm
in den Stoßfänger.
➤Schrägen Sie die Bohrung für eine bessere Passgenauigkeit unten auf
der Stoßfängerinnenseite etwas ab. Das Sensorgehäuse kann nun leicht
schräg nach unten eingeschoben werden.
➤Führen Sie die Kabel der Sensoren durch die entsprechende Bohrung.
➤Stecken Sie jeden Sensor in die entsprechende Bohrung, bis er einrastet.
6.3 Verlängerungskabel der Sensoren verlegen
Beachten Sie beim Verlegen der Verlängerungskabel, dass diese
znicht stark geknickt oder verdreht werden,
znicht an Kanten scheuern,
znicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(siehe 3, Seite 4).
zDie Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift ver-
hindert die Verpolung (siehe cA, Seite 6).
zAchten Sie darauf, dass die Verriegelung einrastet (siehe cA, Seite 6).
Nur so ist ein störungsfreier Betrieb möglich.
Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen
Stecker und Buchse auseinander (siehe cB, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCD-1) als Zubehör bestellen.
Hinweis!
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
MWE-850-XXL-4.book Seite 18 Freitag, 8. Juli 2005 10:29 10

magic watch MAGIC WATCH montieren
19
➤Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch
geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen
des Kabels und der Durchführungstülle mit Dichtungsmasse.
➤Verwenden Sie für die Verlegung der Verlängerungskabel in den Koffer-
raum möglichst vorhandene Gummistopfen.
Wenn keine Gummistopfen vorhanden sind, fertigen eine entsprechende
Bohrung von ca. Ø 13 mm an, und setzen Sie eine Kabeldurchführungs-
tülle ein.
Hinweis!
Ziehen Sie die Stecker der Verlängerungskabel durch die Kabel-
durchführungstülle, bevor Sie die Tülle in die Karosserie ein-
setzen.
➤Verlegen Sie die Verlängerungskabel so in den Kofferraum, dass sie
unter keinen Umständen beschädigt werden können (z. B. durch Stein-
schlag).
➤Befestigen Sie die Verlängerungskabel sorgfältig hinter der Stoßstange.
➤Stecken Sie die Stecker der Sensoren in die Buchsen der betreffenden
Verlängerungskabel (siehe dA, Seite 7).
6.4 Steuerelektronik befestigen
Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes
für die Steuerelektronik:
zBeachten Sie die Längen der Sensorenkabel.
zDie Steuerelektronik darf nicht beschädigt werden, wenn Sie Gepäck
oder Gegenstände in den Kofferraum laden.
➤Befestigen Sie die Steuerelektronik an einer geeigneten Stelle im Koffer-
raum.
Achtung!
Die Steuerelektronik darf keiner Feuchtigkeit ausgesetzt sein.
MWE-850-XXL-4.book Seite 19 Freitag, 8. Juli 2005 10:29 10

MAGIC WATCH montieren magic watch
20
Hinweis!
Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links),
R (Rechts), CR (Mitte Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist. Sie finden diese Markierung auch an der Steue-
relektronik.
Die Stecker sind verpolungssicher: Sie können sie nur in einer
Richtung auf den Anschluss stecken.
➤Stecken Sie die Stecker der Verlängerungskabel der Sensoren in die ent-
sprechenden Buchsen der Steuerelektronik (siehe dB, Seite 7).
Achten Sie darauf, dass die Verriegelung einrastet.
6.5 Lautsprecher auf der Kofferraumabdeckung
montieren
Der Piezo-Lautsprecher sollte an einer geeigneten Stelle auf der Kofferraum-
abdeckung festgeklebt oder montiert werden.
Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes
für den Piezo-Lautsprecher:
zBeachten Sie die Kabellänge des Piezo-Lautsprechers.
Beachten Sie, dass bei Fahrzeugen mit großer Heckklappe die
Kofferraumabdeckung mit hochschwenkt.
zDer Piezo-Lautsprecher darf durch Gegenstände, die auf die Kofferraum-
abdeckung gelegt werden, nicht verdeckt oder beschädigt werden.
zSie können die Lautstärke über den Schalter vorn am Lautsprecher in den
Stufen „Aus“ (Off), „Leise“ (Lo) und „Laut“ (Hi) einstellen.
➤Ziehen Sie die Schutzfolie ab und kleben Sie den Lautsprecher an …
➤oder befestigen Sie den Lautsprecher mit geeigneten Schrauben.
6.6 Kamera und Monitor montieren
➤Montieren Sie die Kamera und den Monitor entsprechend den zugehöri-
gen Montageanleitungen.
Zum Anschluss des Monitors benötigen Sie zusätzlich ein Cinch-
Kabel, das nicht im Lieferumfang enthalten ist.
MWE-850-XXL-4.book Seite 20 Freitag, 8. Juli 2005 10:29 10
