Herzlichen Glückwunsch zum Erwerb Ihrer WAGNER Spritzpistole.
Sie haben ein Markengerät erworben, das für eine reibungslose Funktion einer sorgfältigen
Reinigung und Pege bedarf. Bitte lesen Sie vor Inbetriebnahme des Gerätes die
Bedienungsanleitung genau durch und beachten Sie die Sicherheitshinweise.
Bewahren Sie die Bedienungsanleitung sorgfältig auf.
Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der
nachstehend aufgeführten Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen. Der nachfolgend
verwendete Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
1. Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.a) Unordnung oder
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung,b)
in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden
können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektro-c)
werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckera)
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,b)
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder Nässe fern.c) Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängend)
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
............ 46

D
2
W 600 WoodPerfect
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Siee)
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbarf)
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mita)
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.b)
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Siec)
sich, dass der Schalter in der Position“AUS” ist, bevor Sie den Stecker in die
Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu
Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie dasd)
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicherene)
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oderf)
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlichg)
Kinder) mit eingeschränktem physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu

D
3
W 600 WoodPerfect
benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
4. Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafüra)
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.b) Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungenc)
vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweited)
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob beweglichee)
Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeugef)
usw. entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Service
Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mita)
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sieb)
durch den Hersteller oder sein Kundendienst oder eine ähnlich qualizierte

D
4
W 600 WoodPerfect
Person ersetzt werden, um Gefährdungen zu vermeiden.
Sicherheitshinweise für Spritzpistolen
Achtung!
• Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Pistole auf sich, Personen oder Tiere richten.
Mit der Spritzpistole dürfen nur Lacke und Lösungsmittel und andere Flüssigkeiten
•
mit einem Flammpunkt von 21 °C oder höher verspritzt werden (siehe Angabe auf der
Materialdose. Gefahrenklasse A II und A III zulässig).
Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden die
•
einen Flammpunkt unter 21 °C haben.
Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
•
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.
Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die
•
Spritzpistolen nicht benutzt werden.
Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche
•
oder künstliche Lüftung gesorgt werden.
Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie
•
z. B. oenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heisse
Oberächen.
Achten Sie darauf, dass keine Lösemitteldämpfe vom Gerät angesaugt werden. Nicht
•
auf das Gerät sprühen!
Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der
•
Spritzpistole hantieren oder spielen.
Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
•
Decken Sie
• nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B.
durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch
Schäden verursacht werden können.
Spritzpistole nicht legen
•
Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.

D
5
W 600 WoodPerfect
Technische Daten
Max. Viskosität: 90 DIN-s
Spannung: 230 V ~
Leistungsaufnahme: 280 W
Zerstäubungsleistung: 65 W
Doppelisolation:
Schalldruckpegel*: 81 dB (A); Unsicherheit K = 4 dB (A)
Schallleistungspegel*: 94 dB (A); Unsicherheit K = 4 dB (A)
Schwingungspegel: < 2,5 m/s²
Luftschlauchlänge: 2,0 m
Gewicht: ca. 1,6 kg
* Gemessen nach EN 50144-2-7:2000

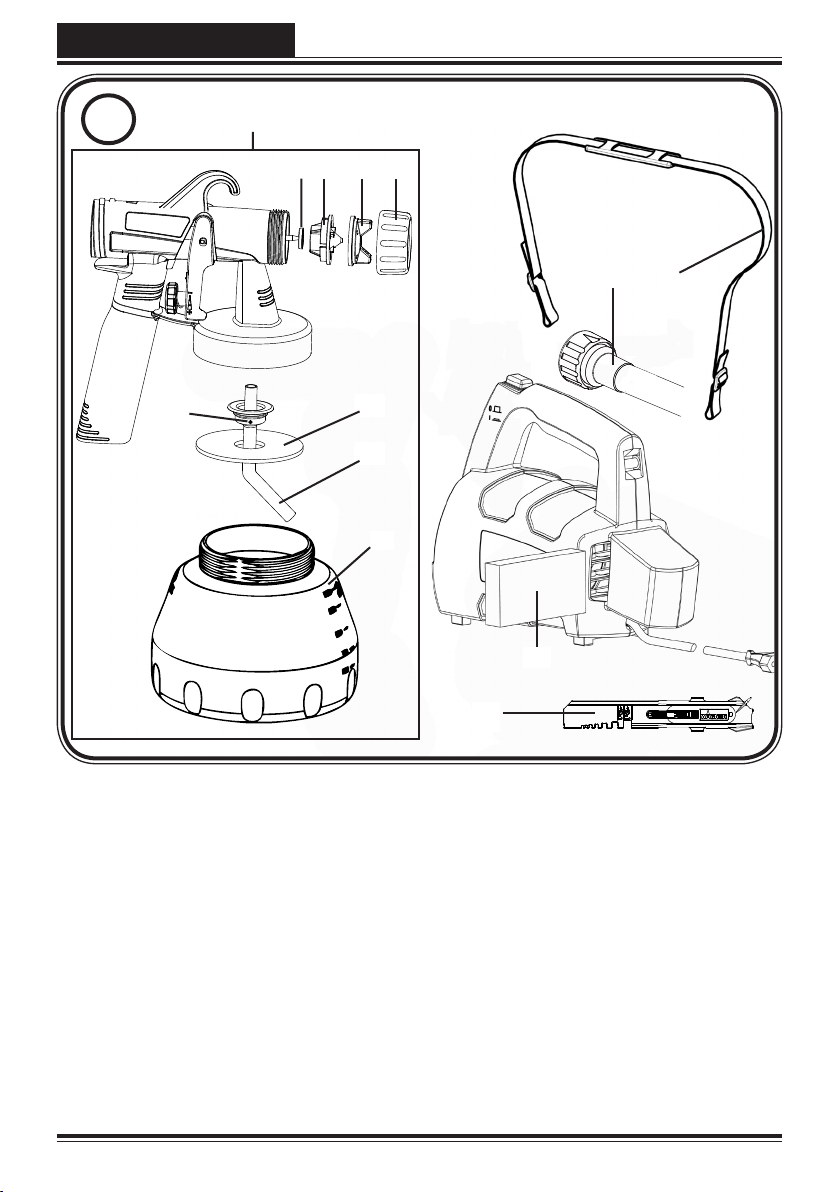

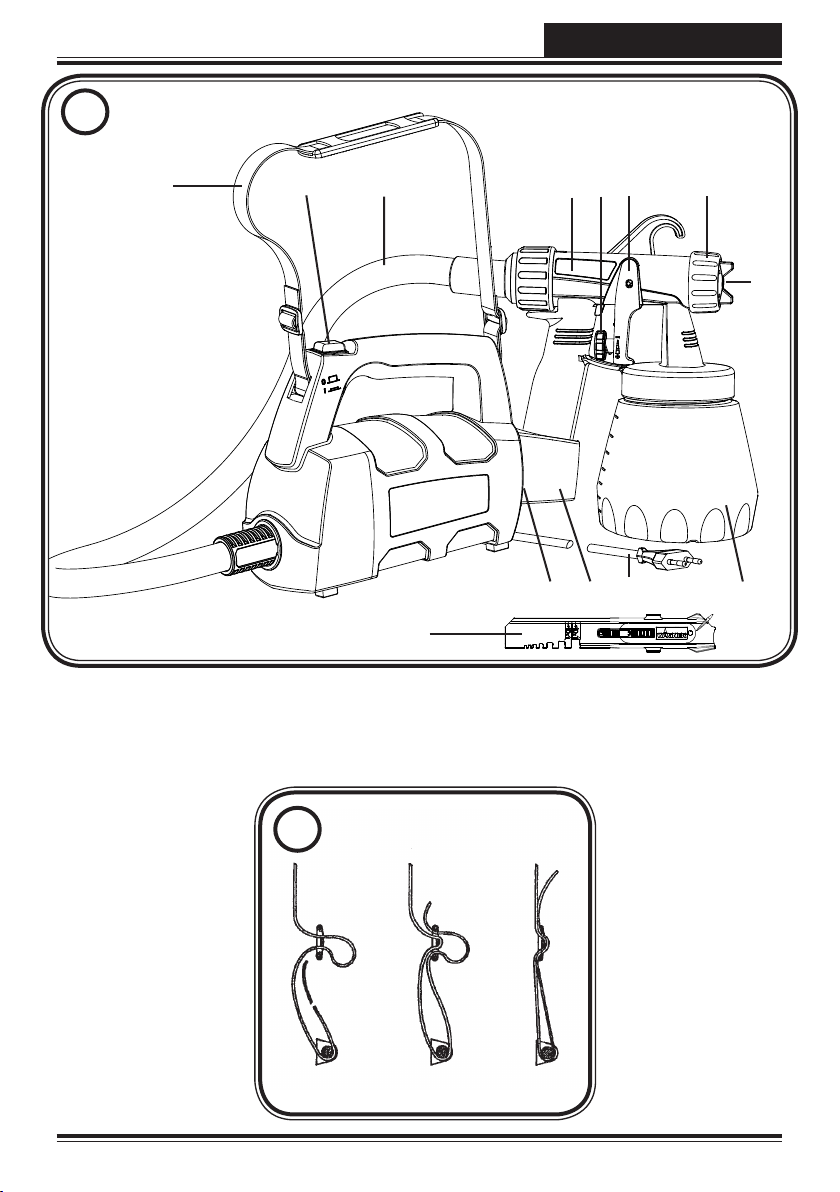

Beschreibung (Abb. 1)
1 Luftkappe 2 Düse
3 Überwurfmutter 4 Abzugsbügel
5 Materialmengenregulierung 6 Spritzpistole
7 Luftschlauch 8 EIN / AUS Schalter
9 Tragegurt 10 Luftlter
11 Spritzpistolenhalter 12 Netzkabel
13 Behälter 14 Rührstab
Verarbeitbare Beschichtungsstoe
Lasuren, Holzschutzmittel, Beizen, Öle, Klarlacke, lösemittelhaltige und wasserverdünnbare
Lackfarben, Grundierungen, 2-Komponenten Lacke
Nichtverarbeitbare Beschichtungsstoe
Wandfarben
Laugen und säurehaltige Beschichtungsstoe.
Beschichtungsstoe mit einem Flammpunkt unter 21°C
Vorbereitung des Beschichtungsstoes
Mit der W 600 können Farben, Lacke und Lasuren unverdünnt oder geringfügig verdünnt
versprüht werden. Detaillierte Informationen können Sie demTechnischen Datenblatt des
Farbherstellers entnehmen (Internet Download).
Rühren Sie das Material auf und geben Sie die benötigte Menge in den Farbbehälter.1.
Verdünnungsempfehlung
Spritzmaterial
Lasuren unverdünnt

D
6
W 600 WoodPerfect
Verdünnungsempfehlung
Holzschutzmittel, Beizen, Öle, Desinfektionsmittel,
Panzenschutzmittel unverdünnt
Lösemittelhaltige oder wasserverdünnbare Lackfarben,
Grundierungen, Dickschichtlasuren 0 - 10 % verdünnen
Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben bis die 2.
Fördermenge Ihren Anforderungen entspricht.
Inbetriebnahme
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe
auf dem Leistungsschild übereinstimmt.
Tragegurt am Gerät anbringen. (Abb. 2)
•
Behälter von der Spritzpistole abschrauben.
•

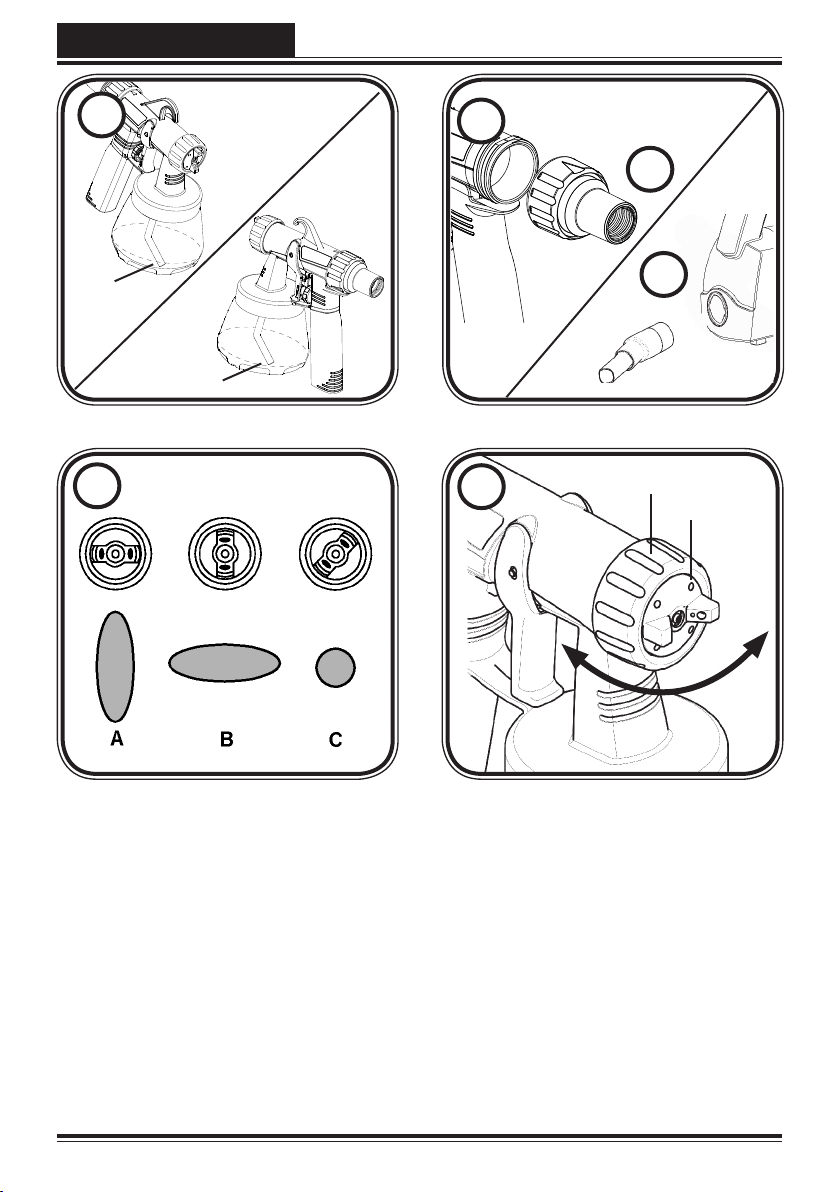

Steigrohr ausrichten. (Abb. 3)
•
Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt
werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 3 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 3 B)
Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto einfüllen.
•
Behälter fest an die Spritzpistole anschrauben.
Luftschlauch montieren (Abb. 4, a + b). Luftschlauch in den Anschluss des Gerätes und
•
des Pistolengris fest einstecken. Die Stellung des Schlauches kann dabei beliebig
gewählt werden.
Spritzpistole in den Pistolenhalter am Gerät stellen.
•
Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst Staub usw.
•
ansaugen.
Gerät mit Tragegurt umhängen.
•
Spritzpistole aus dem Spritzpistolenhalter herausnehmen und auf das Spritzobjekt
•
richten.
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe
•
durchzuführen, um die Materialmenge und das Spritzbild zu ermitteln.
EIN / AUS Schalter am Gerät betätigen.
•
An der Spritzpistole können je nach Anwendung und Objekt drei verschiedene
Spritzstrahlformen eingestellt werden.
Auswahl Spritzbild
Abb. 5 A = senkrechter Flachstrahl für horizontalen Farbauftrag
Abb. 5 B = waagrechter Flachstrahl für vertikalen Farbauftrag
Abb. 5 C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Flächen

D
7
W 600 WoodPerfect
Einstellung des gewünschten Spritzbildes (Abb. 6)
Bei leicht gelöster Überwurfmutter (2) die Luftkappe (1) in die gewünschte Spritzbild-
Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Einstellung der Materialmenge (Abb. 7)
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
- nach links drehen weniger Materialmenge
+ nach rechts drehen mehr Materialmenge
Spritztechnik
Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberäche
•
vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln und staubfrei
halten.
Nicht zu spritzende Flächen abdecken.
•
Gewinde oder ähnliches am Spritzobjekt abdecken.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durch-
•
zuführen, um die passende Spritzpistoleneinstellung zu ermitteln.
Wichtig: Außerhalb der Spritzäche beginnen und Unterbrechungen innerhalb der
Spritzäche vermeiden.
Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm
•
kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand
zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand von
5 - 15 cm je nach gewünschter Spritzstrahlbreite.
Abb. 8 a: RICHTIG gleichmäßiger Abstand zum Objekt
Abb. 8 b: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßige Lackierung
Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach
•
Spritzbildeinstellung.
Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Beschichtungssto-Aufbau an der Düse und Luftkappe, beide Teile mit Lösemittel
•
bzw. Wasser reinigen.
Arbeitsunterbrechung bis 4 Stunden
Gerät ausschalten.
•
Spritzpistole in den Spritzpistolenhalter stecken.
•
Beim Verarbeiten von 2 Komponenten Lacke, ist das Gerät sofort zu reinigen.
•

D
8
W 600 WoodPerfect
Außerbetriebnahme und Reinigung
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
Gerät ausschalten. Bei längeren Pausen und nach Beendigung der Arbeit Behälter 1)
entlüften. Dies kann durch kurzes Aufdrehen und anschließendem verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.
Behälter abschrauben. Restlicher Beschichtungssto in Materialdose zurückleeren.2)
Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen. 3)
(Abb. 11 A)
Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben.4)
Nur Lösemittel mit einem Flammpunkt über 21 °C verwenden.
Gerät einschalten und Lösemittel bzw. Wasser in einen Behälter oder ein Tuch 5)
spritzen.
Den obigen Vorgang wiederholen, bis an der Düse klares Lösemittel bzw. Wasser 6)
austritt.
Gerät ausschalten.7)
Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.8)
ACHTUNG! Dichtungen und Düsen- oder Luftbohrungen der Spritzpistole niemals
mit spitzen metallischen Gegenständen reinigen.
Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe, 9)
Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen.
(Abb. 11, 5)
Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem 10)
Tuch reinigen.
Teile wieder zusammenbauen (siehe“Zusammenbau”).11)
Zusammenbau
Düsendichtung (Abb. 10, 1) mit Nut (Schlitz) voraus in die Düse schieben (Abb. 10, 2).
Düse auf den Pistolenkörper stecken und durch Drehen die richtige Position nden.
Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.
Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben,
dabei Behälterdichtung leicht drehen. Steigrohr mit Behälterdichtung in Pistolenkörper
stecken.
Wartung
Je nachVerschmutzung den Luftlter auswechseln. Hierfür Luftlter aus dem Gerät ziehen
(Abb. 9). Neuen Luftlter wieder einsetzen.
Wichtig! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz angesaugt werden
und den Betrieb des Gerätes beeinussen.

D
9
W 600 WoodPerfect
Ersatzteilliste (Abb. 11)
Pos. Benennung Best. Nr.
1 Überwurfmutter 0417 319
2 Luftkappe 2305 129
3 Düse 0414 352
4 Düsendichtung 0417 706
5 Spritzpistole incl. Behälter 1400 ml 2325 278
6 Luftschlauch 2319 307
7 Tragegurt 2322 299
8 Luftlter 2308 502
9 Behälter (1400 ml) mit Deckel 0417 921
10 Steigrohr 0417 357
11 Behälterdichtung 0417 358
12 Rührstab 2304 419
Zubehör (nicht im Lieferumfang enthalten)
Benennung Best. Nr.
Behälter 800 ml mit Deckel
Verhindert das Austrocknen der Farbe und Verdunsten von Lösemittel 0413 909
Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter
www.wagner-group.com/color
Umweltschutz
Das Gerät samt Zubehör sollte einer umweltgerechten Wiederverwertung
zugeführt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll.
Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer
örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Wichtiger Hinweis zur Produkthaftung!
Aufgrund einer seit 01.01.1990 gültigen EU-Verordnung haftet der Hersteller nur dann
für sein Produkt, wenn alle Teile vom Hersteller stammen oder von diesem freigegeben
wurden, bzw. die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung
von fremden Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen.

D
10
W 600 WoodPerfect
Behebung von Störungen
Störung Ursache Abhilfe
Kein
Beschichtungssto-
austritt an der Düse
Düse verstopft
•
Materialmengen-Einstellung
•
zu weit nach links gedreht (-)
Kein Druckaufbau im Behälter
•
Behälter leer
•
Steigrohr lose
•
Steigrohr verstopft
•
Reinigen➞
Nach rechts drehen (+)➞
Behälter anziehen➞
Nachfüllen➞
Einstecken➞
Reinigen➞
Beschichtungssto
tropft an der Düse
nach
Beschichtungssto-Aufbau an
•
Luftkappe, Düse oder Nadel
Düse lose
•
Düsendichtung verschlissen
•
Düse verschlissen
•
Reinigen➞
Überwurfmutter anziehen➞
Auswechseln➞
Auswechseln➞
Zu grobe
Zerstäubung Materialmenge zu groß
•
Materialmengen-
•
Einstellschraube zu weit nach
rechts gedreht (+)
Düse verunreinigt
•
Beschichtungssto zu
•
dicküssig
Zu geringer Druckaufbau im
•
Behälter
Luftlter stark verschmutzt
•
Materialmengen-➞
Einstellschraube nach links
drehen (-)
Reinigen➞
Weiter verdünnen➞
Behälter anziehen➞
Auswechseln➞
Spritzstrahl pulsiert Beschichtungssto im
•
Behälter geht zu Ende
Düsendichtung verschlissen
•
Luftlter stark verschmutzt
•
Nachfüllen➞
Auswechseln➞
Auswechseln➞
Beschichtungssto-
Läufer Zuviel Beschichtungssto
•
aufgetragen
Beschichtungssto zu
•
dünnüssig
Materialmengenein-➞
stellschraube nach links
drehen (-)
Zuviel
Beschichtungssto-
Nebel (Overspray)
Abstand zum Spritzobjekt zu
•
groß
Zuviel Beschichtungssto-
•
Auftrag
Spritzabstand verringern➞
Materialmengeneinstell-➞
schraube nach links
drehen (-)

D
11
W 600 WoodPerfect
2 Jahre Garantie
Die Garantie beträgt 2 Jahre, gerechnet vomTag desVerkaufes (Kassenbon). Sie umfasst
und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die
Verwendung nicht einwandfreien Materials bei der Herstellung oder Montagefehler
zurückzuführen sind oder kostenlosen Ersatz der defekten Teile. Verwendung oder
Inbetriebnahme, sowie selbständig vorgenommene Montagen oder Reparaturen, die
nicht in unserer Bedienungsanleitung angegeben sind, schließen eine Garantieleistung
aus. DemVerschleiß unterworfeneTeile sind ebenfalls von der Garantie ausgeschlossen.
Die Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten
wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als
dem WAGNER Service - Personal geönet wurde. Transportschäden, Wartungsarbeiten
sowie Schäden und Störungen durch mangelhafteWartungsarbeiten fallen, nicht unter die
Garantieleistungen.DerNachweisüberden Erwerbdes Gerätesmuss beiInanspruchnahme
der Gewährleistung durchVorlage des Originalbeleges geführt werden. Soweit gesetzlich
möglich, schließen wir jede Haftung für jegliche Personen,- Sach- oder Folgeschäden aus,
insbesondere,wenndas Gerätanders alsfür denin der Bedienungsanleitungangegebenen
Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in
Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem
Nichtfachmann ausgeführt wurden. Reparaturen oder Instandsetzungsarbeiten, die
weitergehen als in dieser Bedienungsanleitung angegeben, behalten wir uns imWerk vor.
Im Garantie- bzw. Reparaturfall wenden Sie sich bitte an Ihre Verkaufsstelle.
Sehr geehrter WAGNER-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180 5 59 24 637 (14 Cent/Min. aus dem
deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben. Unsere Experten
garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben Tipps und Tricks
zum Benutzen unserer Produkte.
Email: [e-mail]

12
W 600 WoodPerfect
GB
Translation of the original operating instructions
You have purchased a proprietary device that requires careful cleaning and care to ensure
trouble-free functioning. Read the operating instructions carefully before using the
tool and observe the safety instructions. Keep the operating instructions in a safe
place.
General Safety Instructions
Caution! Read all the instructions. Non-observance of the instructions below can
cause electric shock, re and or serious personal injuries. The term "power
tool" used below covers both mains-operated power tools (with mains lead)
and accumulator-operated power tools (without mains lead).
1. Safety at the workplace
Keep your workplace clean and well lit.a) Disorder or unlit workplaces may result in
accidents.
Never use the tool in hazardous areas that contain ammable liquids, gasesb)
or dusts. Power tools generate sparks that can ignite the dust or vapors.
Keep children and other persons away when using the power tool.c) You can
lose control of the tool if you are distracted.
2. Electrical Safety
The tool plug must t into the socket. The plug may not be modied in anya)
form. Do not use adaptor plugs together with protective-earthed tools.
Unmodied plugs and suitable sockets reduce the risk of an electric shock.
Avoid physical contact with earthed surfaces such as pipes, heatingb)
elements, stoves and refrigerators. The risk through electric shock increases if
your body is earthed.
Keep the equipment away from rain and moisture.c) The risk of an electric shock
increases if water penetrates electrical equipment.
Do not misuse the mains lead by carrying the tool by the lead, hanging itd)
from the lead or by pulling on the lead to remove the plug. Keep the lead
away from heat, oil, sharp edges or moving tool parts. Damaged or twisted
leads increase the risk of an electric shock.
If you work outdoors with a power tool, only use extension cables suitablee)
for outdoor use. The use of an extension lead that is suitable for outdoors reduces
the risk of an electric shock.

13
W 600 WoodPerfect GB
If you cannot avoid using the tool in a damp environment, use a residualf)
current operated circuit-breaker. Using a residual current operated circuit-breaker
avoids the risk of electric shock.
3. Safety of Persons
Be attentive. Pay attention to what you are doing and work sensibly witha)
a power tool. Do not use the tool if you are tired or under the inuence of
drugs, alcohol or medication. Just a moment of inattentiveness while using the
tool can lead to serious injuries.
Wear personal safety equipment and always wear safety goggles.b) Wearing
personal protective equipment, such as dust mask, non-slip safety shoes, safety helm
or ear protection, depending on the type of power tools, reduces the risk of injury.
Avoid accidental starting-up. Ensure that the switch is in the "OFF" positionc)
before inserting the plug into the socket. Accidents can occur if you carry the
power tool while your nger is on the switch or if you connect the power tool to the
power supply which it is on.
Remove setting tools or wrenches before switching on the power tool.d) A tool
or wrench that is in a rotating tool part can lead to injuries.
Avoid an unnatural posture. Ensure that you are standing securely ande)
have your balance at all times. This ensures that you can control the tool better in
unexpected situations.
Wear suitable clothing. Do not wear wide clothing or jewelry. Keep your hair,f)
clothes and gloves away from moving parts. Loose clothing, jewelry or long hair
can be caught in moving parts.
This appliance is not intended for use by persons (including children) withg)
reduced physical, sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
4. Careful Handling and Use of Power Tools
Do not overload the tool. Use the power tool designed for the work that youa)
are doing. You work better and safer in the specied performance range if you use
the suitable power tool.
Do not use power tools whose switch is defective.b) A power tool that cannot be
switched on or o is dangerous and has to be repaired.

14
W 600 WoodPerfect
GB
Remove the plug from the socket before carrying out tool settings, changingc)
accessories or putting the tool away. This precautionary measure prevents
unintentional starting of the tool.
Store unused power tools so that they are inaccessible to children. Do notd)
let persons use the tool who are not familiar with it or who have not read
these instructions. Power tools are dangerous when they are used by inexperienced
persons.
Take proper care of your tools. Check whether the moving parts functione)
trouble-free and do not jam, whether parts are broken or damaged so that
the tool function is impaired. Have damaged parts repaired before using the tool.
Many accidents have their origin in power tools that have been maintained badly.
Use the power tool, accessories, insert tools, etc. in accordance with thesef)
instructions and in a fashion specied for this special tool type. Take the
working conditions and the activity to be carried out into consideration. The
use of power tools for purposes other than the intended ones can lead to dangerous
situations.
5. Service
Have your tool repaired only by qualied specialist personnel and only witha)
original spare parts. This ensures that the tool safety is maintained.
If the supply cord is damaged, it must be replaced by the manufacturer or it’sb)
service agent or a similarly qualied person in order to avoid a safety hazard.
Safety Instructions for Spray Guns
Caution!
• Wear breathing equipment: Paint mist and solvent vapors are damaging to
health. Always wear breathing equipment and only work in well ventilated rooms or
using supplementary ventilating equipment. It is advisable to wear working clothing,
safty glasses, ear protection and gloves.
CAUTION: DANGER OF INJURY!
Never point the spray stream towards human beings or animals.
The spray gun is to be used only for paints and solvents with a 21°C (32° in UK)
•
ashpoint or higher (See information on the material tin. Hazard class A II and A III
permitted).
Do not use the spray guns to spray ammable substances.
•
The spray guns are not to be cleaned with ammable solvents which have a ashpoint
•
under 21°C.
