WAGNER WallPerfect W 625 I-Spray User manual

WallPerfect
W 625
I-Spray
D/GB/F/NL
2 Jahre
Garantie
2 years
WARRANTY
2 ans de
GARANTIE
2 ans de
GARANTIE 
Originalbetriebsanleitung

WallPerfect W 625 I-Spray
1
2
➟
➟
➟
➟
➟
➟
3
19
1/2
9
10
3
15
7
8 6 4
12
11
13
16
18
14
5

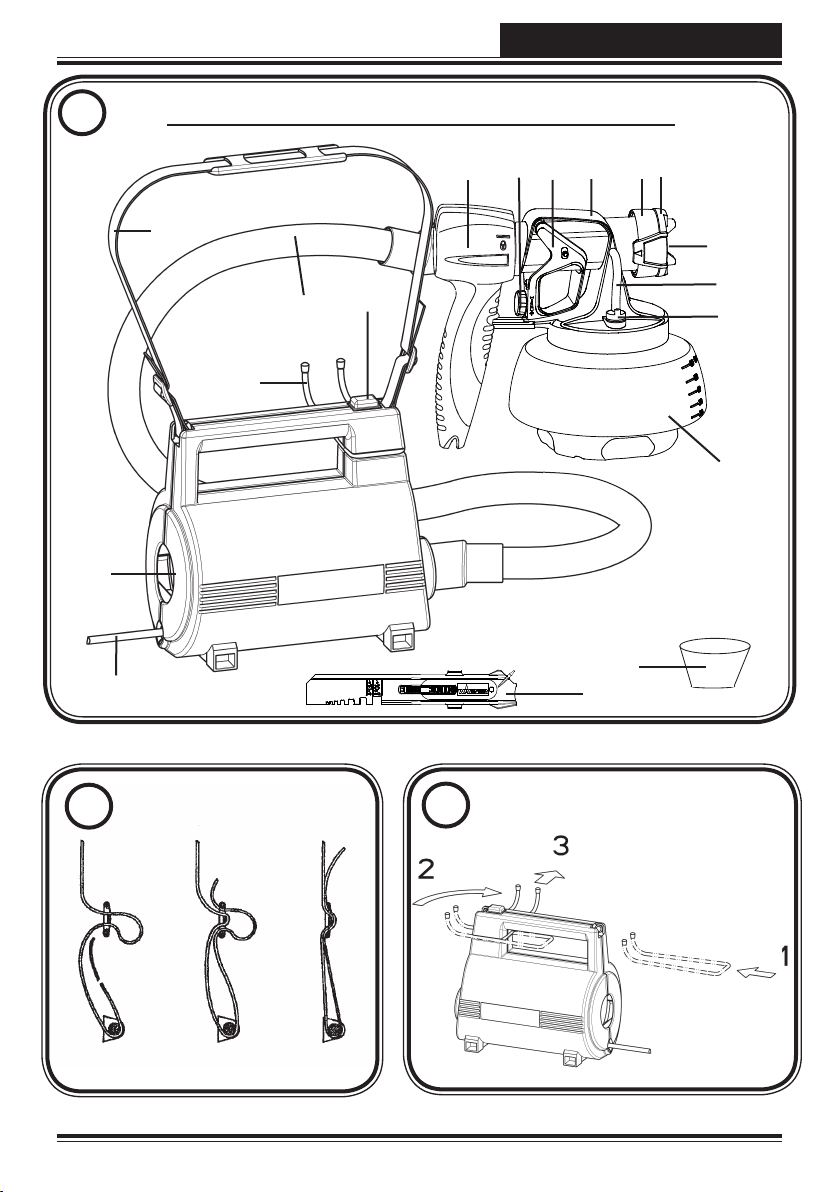

ÜBERSICHT / OVERVIEW / APERÇU GÉNÉRAL / OVERZICHT
17

WallPerfect W 625 I-Spray
5
➟
a
b
4
A
B
Click
6

WallPerfect W 625 I-Spray
20-30 cm
10
a
b
71
A B
8
+
9
1
12
11

WallPerfect W 625 I-Spray
5
4
15
1234 5
14


16
1
2
3
13

WallPerfect W 625 I-Spray
2
3
4
17 1
18
19

WallPerfect W 625 I-Spray
20
16
17 18

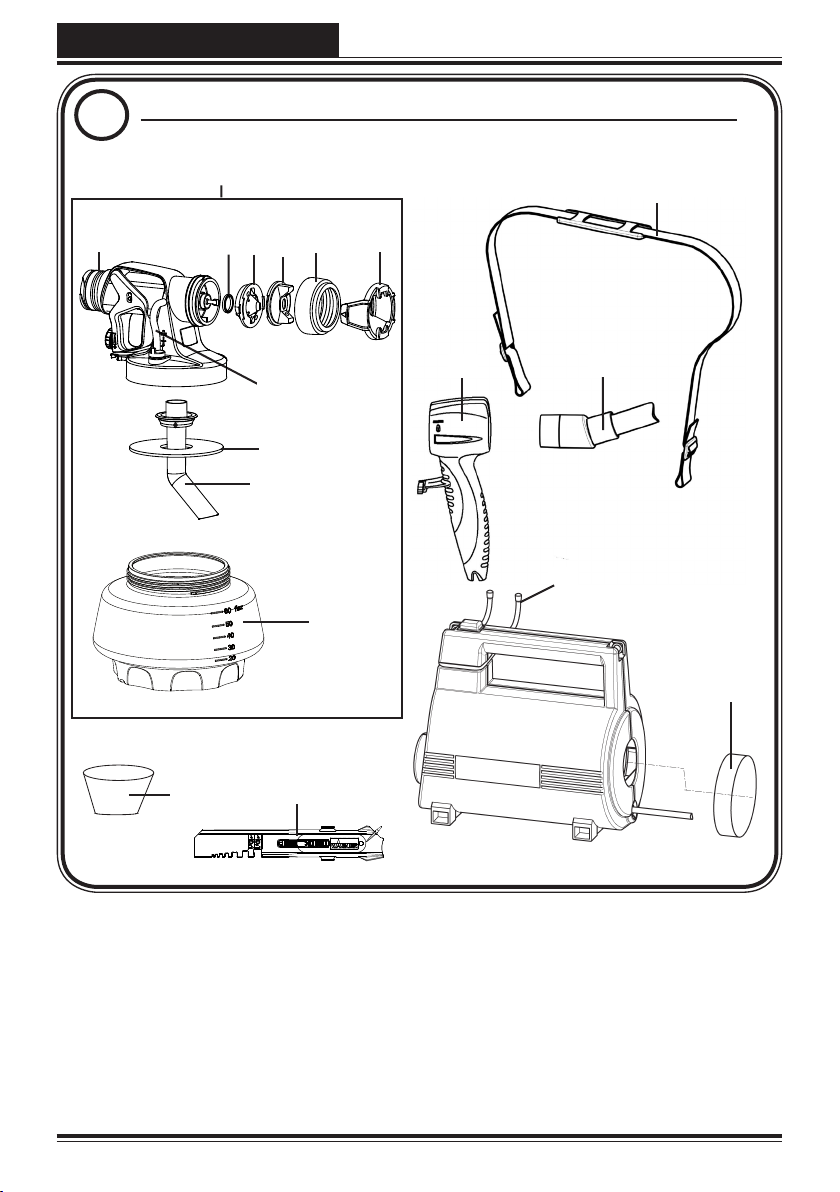

ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / ONDERDELEN
1
654327
8
9
10
11
12 13
14
15

WallPerfect W 625 I-Spray
+ + ............66
  
..........................................1-15
D
.........................................16-30
GB
.........................................31-46
F
.........................................47-62
NL

D
1
WallPerfect W 625 I-Spray
Inhalt
1. Erklärung der verwendeten Symbole .............................................2
2. Allgemeine Sicherheitshinweise..................................................2
3.SicherheitshinweisefürSpritzpistolen............................................5
4. Anwendungsbereich.............................................................7
5.VerarbeitbareBeschichtungsstoe...............................................7
6. Nichtverarbeitbare Beschichtungsstoe ..........................................7
7. Folgende Materialien lassen sich nur mit optionalem Zubehör verarbeiten.........7
9. Vorbereitung des Beschichtungsstoes...........................................8
10.Inbetriebnahme ...............................................................8

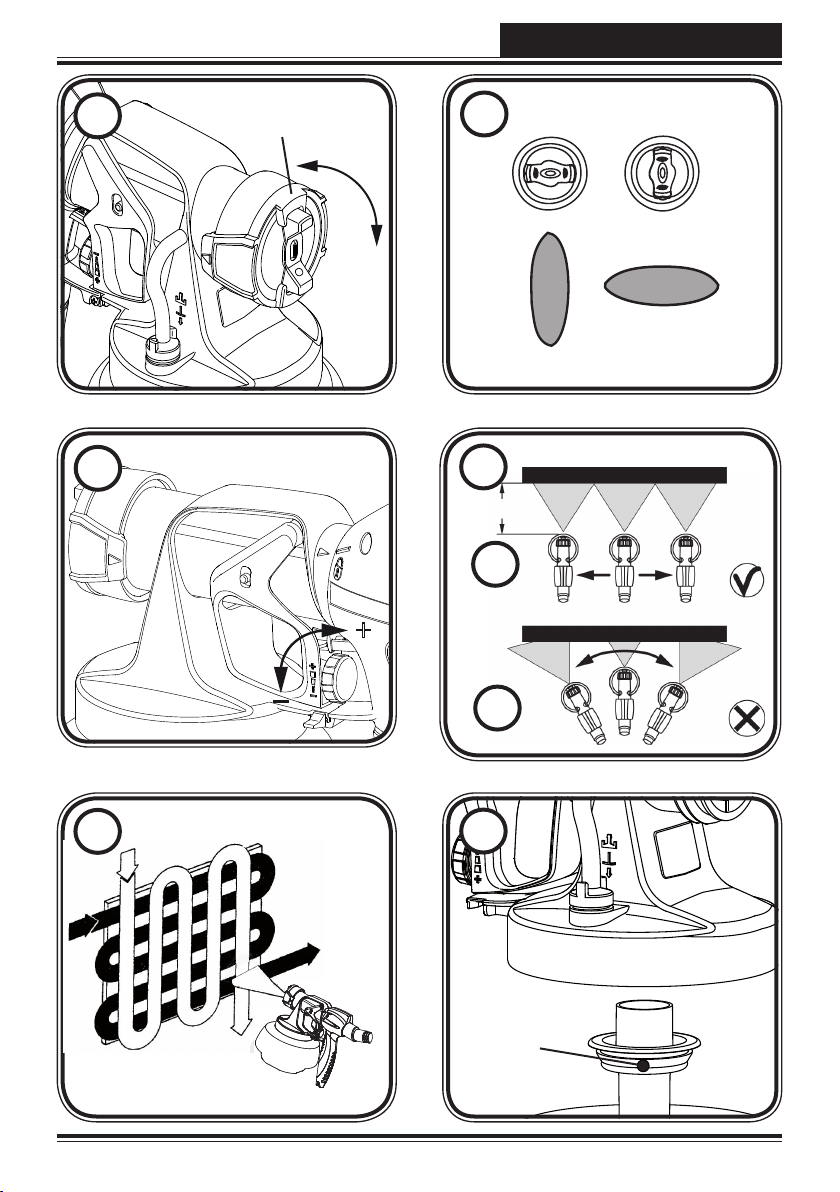

11. Einstellung des gewünschten Spritzbildes (Abb. 7)...............................9
12.EinstellungderMaterialmenge(Abb.9) .........................................9
13.Spritztechnik...................................................................9
14. Arbeitsunterbrechung ........................................................10
15. Außerbetriebnahme und Reinigung........................................... 10
16. Wartung .....................................................................11
17. Ersatzteile ....................................................................12
18.Zubehör ..................................................................... 12
19. Umweltschutz................................................................13
20. Wichtiger Hinweis zur Produkthaftung!........................................ 13
21.BehebungvonStörungen ....................................................13
Herzlichen Glückwunsch zum Erwerb Ihrer WAGNER Spritzpistole.
Sie haben ein Markengerät erworben, das für eine reibungslose Funktion einer sorgfältigen
Reinigung und Pege bedarf. Bitte lesen Sie vor Inbetriebnahme des Gerätes die
Bedienungsanleitung genau durch und beachten Sie die Sicherheitshinweise.
Bewahren Sie die Bedienungsanleitung sorgfältig auf.
............66

D
2
WallPerfect W 625 I-Spray
1. Erklärung der verwendeten Symbole
Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.
Gefahr eines elektrischen Schlages
i
Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre
sind für die Verarbeitung von dicküssigen Materialien wie z.B.
Innenwandfarben (Dispersionen und Latexfarben) geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
2. Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der
nachstehend aufgeführten Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen. Der nachfolgend
verwendete Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
1. Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.a) Unordnung oder
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung,b)
in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden
können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektro-c)
werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

D
3
WallPerfect W 625 I-Spray
2. Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckera)
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,b)
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder Nässe fern.c) Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängend)
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Siee)
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbarf)
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mita)
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.b)
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Siec)
sich, dass der Schalter in der Position“AUS” ist, bevor Sie den Stecker in die
Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu
Unfällen führen.

D
4
WallPerfect W 625 I-Spray
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie dasd)
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicherene)
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oderf)
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschießlichg)
Kinder) mit eingeschränktem physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
4. Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafüra)
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.b) Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungenc)
vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweited)
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob beweglichee)
Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten

D
5
WallPerfect W 625 I-Spray
Elektrowerkzeugen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeugef)
usw. entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Service
Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mita)
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sieb)
durch den Hersteller oder sein Kundendienst oder eine ähnlich qualizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.
3. Sicherheitshinweise für Spritzpistolen
Achtung!
• Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Pistole auf sich, Personen oder Tiere richten.
Steckdosen und Schalter unbedingt abkleben.
Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!
Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
•
Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
•
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.
Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die
•
Spritzpistolen nicht benutzt werden.
Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche
•
oder künstliche Lüftung gesorgt werden.
Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie
•
z. B. oenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heisse
Oberächen.

D
6
WallPerfect W 625 I-Spray
Achten Sie darauf, dass keine Lösemitteldämpfe vom Gerät angesaugt werden. Nicht
•
auf das Gerät sprühen!
Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der
•
Spritzpistole hantieren oder spielen.
Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
•
Decken Sie
• nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B.
durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch
Schäden verursacht werden können.
Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden.
• Wenn Farbe
in den Belüftungsschlauch (Abb. 1, 17) steigt, Gerät nicht weiter betreiben!
Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran
ersetzen.
Spritzpistole nicht legen
•
Das Gerät ist mit einer Thermosicherung ausgestattet, welche das Gerät bei
•
Überhitzung abschaltet. In diesem Falle Gerät ausschalten, Netzstecker ziehen und
das Gerät mind. 30 Minuten abkühlen lassen. Überhitzungsursache abstellen, z. B.
geknickter Schlauch, verschmutzter Luftlter, abgedeckte Schlitze zur Luftansaugung.
Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.
Technische Daten
Max. Viskosität: 3000 mPas
Spannung: 230 V~, 50 Hz
Leistungsaufnahme: 345 W
Zerstäubungsleistung: 115 W
Max. Fördermenge: 320 ml/min
Doppelisolation:
Schalldruckpegel*: 80 dB (A); Unsicherheit K = 4 dB (A)
Schallleistungspegel*: 93 dB (A); Unsicherheit K = 4 dB (A)
Schwingungspegel: < 2,5 m/s²; Unsicherheit K = 1,5 m/s
Luftschlauchlänge: 2,8 m
Gewicht: ca. 2,9 kg
* Gemessen nach EN 50144-2-7:2000
Beschreibung (Abb. 1)
1 Luftkappe 2 Düse
3 Einstellring Sprühstrahl 4 Überwurfmutter
5 Sprühaufsatz WallPerfect I-Spray 6 Abzugsbügel
7 Materialmengenregulierung 8 Pistolengri
9 EIN / AUS Schalter 10 Luftschlauch
11 Tragegurt 12 Spritzpistolenhalter

D
7
WallPerfect W 625 I-Spray
Beschreibung (Abb. 1)
13 Luftlter 14 Netzkabel
15 Behälter 16 Ventil
17 Belüftungsschlauch 18 Einfülltrichter
19 Rührstab
4. Anwendungsbereich
WallPerfect W 625 wurde speziell für den Auftrag von Innenwandfarben entwickelt.
Zur Verarbeitungen von dünnüssigen Materialen wie Lacke, Lasuren, usw. werden
spezielle Sprühaufsätze benötig. Diese nden Sie unter dem Punkt "Zubehör".
5. Verarbeitbare Beschichtungsstoe
Innenwandfarbe (Dispersionen und Latexfarbe)
6. Nichtverarbeitbare Beschichtungsstoe
Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und
säurehaltige Beschichtungsstoe. Brennbare Beschichtungsstoe.
7. Folgende Materialien lassen sich nur mit optionalem
Zubehör verarbeiten.
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel.
8. Vorbereitung des Arbeitsplatzes
Steckdosen und Schalter unbedingt abkleben. Gefahr eines
elektrischen Schlages durch eindringendes Sprühmaterial!
Decken Sie alle nicht zu sprühende Flächen und Objekte ab, bzw.
entfernen Sie diese aus dem Arbeitsbereich. Für Schäden durch
Farbnebel (Overspray) wird keine Haftung übernommen.
Silikatfarbe verätzt bei Kontakt Glas- und Keramikächen! Alle
entsprechenden Oberächen müssen daher unbedingt komplett
abgedeckt werden.

D
8
WallPerfect W 625 I-Spray
i
Achten Sie auf die Qualität des verwendeten Abklebebandes.
Verwenden Sie auf Tapeten und gestrichenen Untergründen kein zu stark
haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden.
Entfernen Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig.
Lassen Sie Flächen nur so lange wie nötig abgeklebt, um mögliche
Rückstände beim Entfernen zu minimieren.
Beachten Sie auch die Hinweise des Klebebandherstellers.
9. Vorbereitung des Beschichtungsstoes
i
Sprühmaterial mit mindestens Zimmertemperatur (z.B. mit warmen Wasser
verdünnt) führt zu einem besseren Sprühergebnis.
Achtung! Sprühmaterial nicht über 40°C erhitzen.
Mit dem beiliegenden Sprühaufsatz können Innenwandfarben unverdünnt oder
geringfügig verdünnt versprüht werden. Detaillierte Informationen können Sie dem
Technischen Datenblatt des Farbherstellers entnehmen (Internet Download).
Rühren Sie das Material gründlich auf und verdünnen Sie es im Gebinde gemäß der1.
Verdünnungsempfehlung (zum Umrühren wird ein Rührwerk empfohlen).
Verdünnungsempfehlung
Spritzmaterial
Innenwandfarbe (Dispersionen und Latexfarben) 0-10 % verdünnen
Ist die Fördermenge auch bei maximaler Mengeneinstellung zu gering, schrittweise 2.
5 - 10 % verdünnen bis die Fördermenge Ihren Anforderungen entspricht.
10. Inbetriebnahme
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe
auf dem Leistungsschild übereinstimmt.
Tragegurt am Gerät anbringen.
• (Abb. 2)

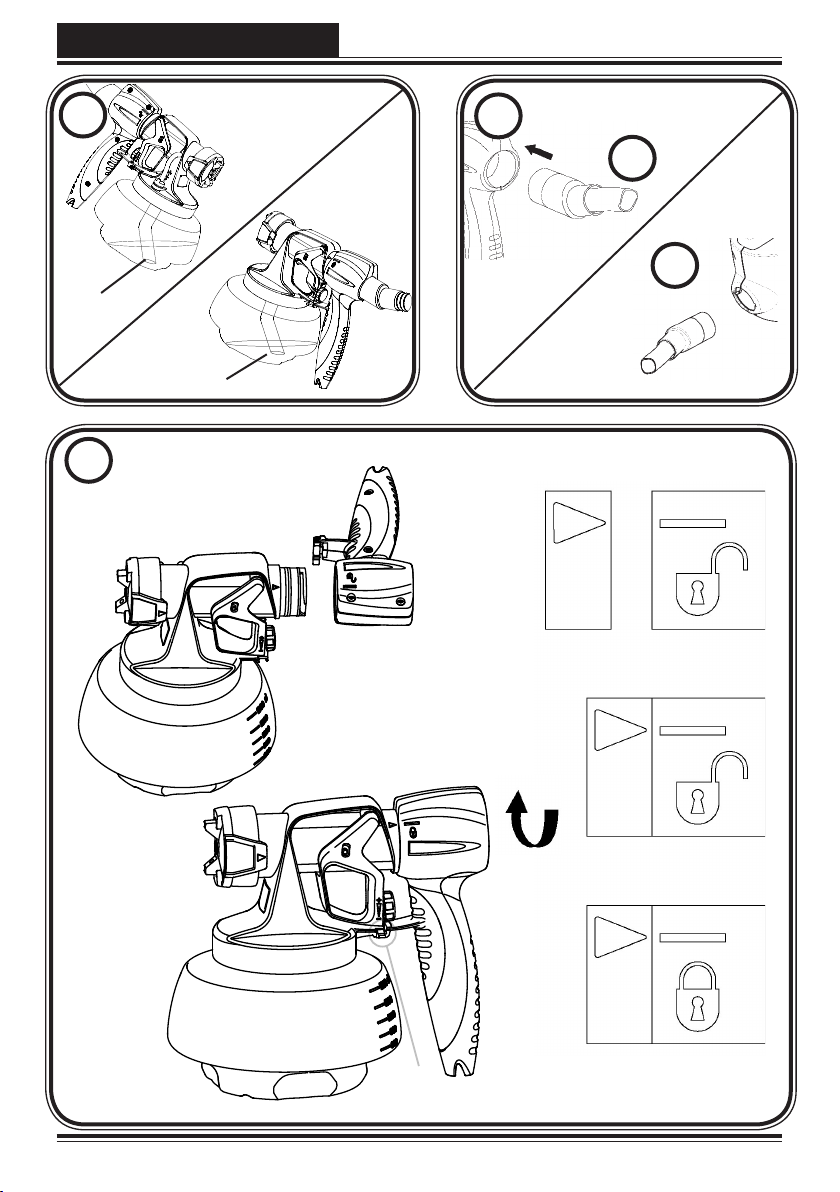

Pistolenhalter montieren (Abb. 3)
•
Behälter von der Spritzpistole abschrauben.
•
Steigrohr ausrichten. (Abb. 4)
•
Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt
werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 4 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 4 B)
i
Wir empfehlen das Steigrohr nach hinten auszurichten, damit Wände und
Decken optimal beschichtet werden können.
Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto mit Hilfe
•
des im Lieferumfang enthaltenen Einfülltrichters (Abb. 1, 18) einfüllen.
Behälter fest an die Spritzpistole anschrauben.

D
9
WallPerfect W 625 I-Spray
Vorder- und Hinterteil der Pistole miteinander verbinden. (Abb. 6)
•
Luftschlauch montieren (Abb. 5, a + b). Luftschlauch in den Anschluss des Gerätes und
•
des Pistolengris fest einstecken. Die Stellung des Schlauches kann dabei beliebig
gewählt werden.
Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst Staub usw.
•
ansaugen.
EIN / AUS Schalter am Gerät betätigen.
•
11. Einstellung des gewünschten Spritzbildes (Abb. 7)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Durch Drehen des Einstellringes (Abb. 7, 1) können 2 verschiedene Spritzstrahlformen
eingestellt werden.
Abb. 8 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 8 B = waagrechter Flachstrahl für vertikalen Farbauftrag
12. Einstellung der Materialmenge (Abb. 9)
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
- nach links drehen weniger Materialmenge
+ nach rechts drehen mehr Materialmenge
i
Bei den meisten Wandfarben führt eine mittlere Mengeneinstellung zum
besten Ergebnis.
13. Spritztechnik
Nicht zu spritzende Flächen abdecken.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durch-
•
zuführen, um die passende Spritzpistoleneinstellung zu ermitteln.
Wichtig: Am Rand der Spritzäche beginnen. Zuerst mit der Sprühbewegung
beginnen und dann den Abzugsbügel drücken. Unterbrechungen
innerhalb der Spritzäche vermeiden.
Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm
•
kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand
zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand von 20-
30 cm je nach gewünschter Spritzstrahlbreite.
Abb. 10 a: RICHTIG gleichmäßiger Abstand zum Objekt
Abb. 10 b: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßigen Farbauftrag

D
10
WallPerfect W 625 I-Spray
Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach
•
Spritzbildeinstellung.
Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Verschmutzung der Düse und Luftkappe, beide Teile mit Wasser bzw. Lösemittel
•
reinigen.
i
Sprühen Sie bei schlecht deckender Farbe oder stark saugendem
Untergrund im "Kreuzgang" (Abb. 11).
i
Innenwandfarbe in kräftigen Farbtönen mindesten zweimal auftragen (erste
Farbschicht zuerst trocknen lassen). Dadurch wird ein deckender Auftrag
erreicht.
14. Arbeitsunterbrechung
Gerät ausschalten.
•
Bei längeren Pausen Behälter durch kurzes Aufdrehen und anschließendem
•
Verschließen entlüften.
Nach der Arbeitsunterbrechung Düsenönungen reinigen.
•
15. Außerbetriebnahme und Reinigung
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
Gerät ausschalten.1)
Pistole teilen. Haken (Abb. 6 “click”) leicht nach unten drücken.2)
Pistolen-Vorderteil und Pistolen-Gri gegeneinander verdrehen.
Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.3)
Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen 4)
(Abb. 12, 1)
i
Zur Reinigung des Behälters empfehlen wir die Verwendung einer
haushaltsüblichen Spülbürste.
Wasser bzw. Lösemittel in den Behälter einfüllen. Behälter anschrauben.5)
Verwenden Sie zur Reinigung keine brennbaren Materialien.
Pistole wieder zusammenbauen (Abb. 6)6)
Gerät einschalten und Wasser bzw. Lösemittel in einen Behälter oder ein Tuch 7)
spritzen.
Den obigen Vorgang wiederholen, bis an der Düse klares Wasser bzw. Lösemittel 8)
austritt.
Gerät ausschalten und Pistole teilen9)
Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung 10)
herausziehen.

D
11
WallPerfect W 625 I-Spray
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig. Nicht in
Lösemittel einlegen sondern nur abwischen.
Belüftungsschlauch (Abb. 13, 1) oben vom Pistolenkörper ziehen. Ventildeckel (2) 11)
aufschrauben. Membran (3) entnehmen. Alle Teile sorgfältig reinigen.
Einstellring (Abb. 14, 1) vorsichtig von der Überwurfmutter (2) abziehen.12)
Überwurfmutter (Abb. 14, 2) abschrauben, Luftkappe (3) , Düse (4) und Düsendichtung 13)
(5) abnehmen. Luftkappe, Düsendichtung und Düse mit Pinsel und Lösemittel bzw.
Wasser reinigen.
Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem 14)
Tuch reinigen.
Teile wieder zusammenbauen (siehe “Zusammenbau”).15)
Zusammenbau
Gerät darf nur mit unversehrter Membran (Abb. 13, 3) betrieben werden.
Membran (Abb. 13, 3)1) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe
hierzu auch Markierung auf dem Pistolenkörper.
Ventildeckel (Abb. 13, 2) vorsichtig aufsetzen und zuschrauben.2)
Belüftungsschlauch (Abb. 13, 1) auf Ventildeckel und auf Nippel am Pistolenkörper 3)
stecken.
Düsendichtung (Abb. 15, 5) mit Nut (Schlitz) voraus in die Düse schieben.4)
Düse (Abb. 15, 4) mit der Aussparung nach unten auf den Pistolenkörper stecken. 5)
Achtung: Stellung der Nadel muss mit der Düsenönung übereinstimmen. (Abb.
16)
Luftkappe (Abb. 17, 3) auf Düse (4) stecken und mit Überwurfmutter (2) festziehen.6)
Einstellring (Abb. 18, 1) so auf die Überwurfmutter setzen, dass die Aussparungen am7)
Einstellring in die beiden Hörner auf der Luftkappe einrasten.
Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben, 8)
dabei Behälterdichtung leicht drehen.
Steigrohr mit Behälterdichtung in Pistolenkörper stecken.9)
16. Wartung
Wichtig! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz angesaugt
werden und den Betrieb des Gerätes beeinussen.
Vor dem Wechsel Netzstecker ziehen.
Je nach Verschmutzung den Luftlter auswechseln (Abb. 19, Pfeil).
Zum leichteren Montieren der Pistole, tragen Sie bitte nach dem Reinigen großzügig
Gleitfett (ist beigelegt) auf den O-Ring am Pistolenvorderteil auf (Abb. 20, 7).

D
12
WallPerfect W 625 I-Spray
17. Ersatzteile
Ersatzteilliste (Abb. 20)
Pos. Benennung Best. Nr.
1 WallPerfect I-Spray Sprühaufsatz inkl. Behälter 1800 ml 2326 477
2 Einstellring Sprühstrahl 2328 900
3 Überwurfmutter 2328 903
4 Luftkappe 2328 905
5 Düse 2328 908
6 Düsendichtung (2 Stk.) 2304 433
7 O-Ring 0417 308
8 Belüftungsschlauch, Ventildeckel, Membran 2304 027
9 Behälterdichtung 2328 919
10 Steigrohr 2328 922
11 Behälter (1800 ml) mit Deckel (nur für WallPerfect
Sprühaufsatz)
2304 025
12 Pistolengri 2303 300
13 Luftschlauch 2303 410
14 Tragegurt 2322 299
15 Pistolenhalter kpl. 0416 220
16 Luftlter 0414 700
17 Einfülltrichter (3 Stk.) 2304 028
18 Rührstab 2304 419
Gleitfett 2315 539
18. Zubehör
Das neue CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör
für jede Arbeit das richtige Werkzeug.
Zubehör (nicht im Lieferumfang enthalten)
Benennung Best. Nr.
HVLP Griverlängerung
Zur einfacheren Beschichtung von Decken und liegenden Objekten 2307 678
Brilliant Sprühaufsatz inkl. Behälter 600 ml
Optimierte Düse und Luftführung für brillante Lackierergebnisse 0417 932
Perfect Spray Sprühaufsatz inkl. Behälter 800 ml
Für schnellen Farbwechsel. Für mittlere und größere Objekte und Möbel. 0417 914
Kleinmengen Sprühaufsatz inkl. Behälter 250 ml
Für ligrane Gegenstände, detaillierte und kreative Arbeiten. 0417 918
