Waldmann TANEO User manual

Systemleuchte
System Luminaire
Luminaire pour poste de travail modulaire
Apparecchio d´illuminazione per posto di lavoro modulare
TANEO
SAR(K)L 12/24/36 (A)R
Gebrauchsanweisung DEU
Instructions For Use ENG
Mode d‘emploi FRA
Istruzioni per l‘uso ITA

2
DEU Willkommen bei Waldmann
Vielen Dank, dass Sie sich für ein Produkt der Marke Waldmann entschieden haben.
Höchste Produktqualität sowie ein kundenfreundlicher Service sind die Basis für den
weltweit expandierenden Erfolg der Waldmann-Produkte.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für Sie
erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
Ihr Waldmann-Team
ENG Welcome to Waldmann
Thank you for having purchased a product of the Waldmann brand. Highest product
quality and a customer-friendly service are the basis for the successful distribution of
Waldmann products throughout the world.
If you want to make use of our service, our service team can be reached at:
Service Hotline: [phone] / 6 01 - 170
Service E-Mail: [email protected]
Your Waldmann team
FRA Bienvenue a Waldmann
Nous aimerions vous remercier d‘avoir choisi un produit de la marque Waldmann.
Une qualité de produit élevée ainsi qu‘un service convivial pour le client sont la base du
succès mondial grandissant des produits Waldmann.
En cas de besoin, contacter notre équipe du service après-vente :
Service Hotline : [phone] / 6 01 - 170
Service-E-Mail : [email protected]
Votre équipe Waldmann

3
ITA Benvenuto a Waldmann
La ringraziamo per aver acquistato un prodotto Waldmann. Il successo crescente dei
prodotti Waldmann in tutto il mondo si basa sull‘eccellente qualità dei nostri prodotti ed
il nostro servizio orientato ai clienti.
Nel caso in cui si desideri prendere contatto con il nostro servizio di assistenza, il nostro
team di assistenza è reperibile ai seguenti recapiti:
Servizio hotline: [phone] / 6 01 - 170
Servizio Email: [email protected]
Il Suo team Waldmann
Inhaltsverzeichnis............................................................................................4
Table of Contents ..........................................................................................16
Sommaire ......................................................................................................28
Indice..............................................................................................................40
DEU
ENG
ITA
FRA

4
DEU
Inhaltsverzeichnis
1. Zu Ihrer Sicherheit...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen..................................................................................................6
2. Modellübersicht...................................................................................................7
3. Montieren.............................................................................................................8
3.1 Anbindungsarten.........................................................................................8
3.2 Leuchte mit fester Anbindung montieren ...................................................8
3.3 Leuchte mit Schwenkarm montieren..........................................................9
4. Anschließen ....................................................................................................... 10
4.1 Erdungskabel anschließen......................................................................... 10
4.2 Leuchte an Netzspannung anschließen..................................................... 10
4.3 Leuchte an 24 V-Versorgungsspannung anschließen (SELV) ..................... 11
5. Funktionen der Leuchte..................................................................................... 11
5.1 Bedienfunktionen...................................................................................... 11
6. Bedienen ............................................................................................................12
6.1 Ein- und Ausschalten................................................................................. 12
6.2 Dimmen ....................................................................................................12
7. Was tun wenn? ..................................................................................................13
8. Wartung.............................................................................................................. 14
8.1 Leuchtmittel wechseln .............................................................................. 14
8.2 ESD-Sicherheit prüfen ............................................................................... 14
9. Reinigen .............................................................................................................14
10. Reparieren.......................................................................................................... 14
11. Entsorgen........................................................................................................... 14
12. Technische Daten...............................................................................................15
12.1 Abmessungen...........................................................................................15
12.2 Elektrische Werte ...................................................................................... 15
12.3 Klassifizierungen .......................................................................................15
12.4 Symbole ....................................................................................................15

5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Diese Leuchte ist eine Systemleuchte und
ist zur Beleuchtung von modularen System-
arbeitsplätzen bestimmt. Die Leuchte wird
zusätzlich zu einer allgemeinen Beleuch-
tung verwendet.
Das Leuchtenmodell SAR(K)L 12/24 AR
wurde speziell für den Einsatz in elektro-
statisch geschützten Bereichen (EPA-Berei-
che) entwickelt.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XAnschlussleitung so verlegen, damit sie
nicht beschädigt werden kann.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller, von einem vom Herstel-
ler beauftragten Servicetechniker oder
von einer vergleichbar qualifizierten Per-
son ersetzen lassen.
XReparaturarbeiten nur vom Hersteller
oder von einem vom Hersteller beauf-
tragten Servicetechniker durchführen
lassen.
XWartungsarbeiten nur von einer Elektro-
Fachkraft ausführen lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Sicher montieren
Herunterfallen der Leuchte kann zu Perso-
nen- und Sachschäden führen.
XBefestigungselemente ordnungsge-
mäß montieren.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene Ersatz-
teile verwenden.
Korrosionsgefahr
Betrieb der Leuchte in feuchten Räumen
kann zu Sachschäden führen.
XNur in trockenen Räumen betreiben.

6
Zu Ihrer Sicherheit
DEU
1.3 Warnstufen
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zuTod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.

7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie an der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Für die Erklärung der Funktionen, siehe Kapitel 5 „Funktionen der Leuchte“, Seite 11.
Beispiel: Die Modellnummer SARL 24 R steht für folgendes Leuchtenmodell:
SAR - L 24 R
TANEO
System-
leuchte
Anbindungsart:
Feste
Anbindung
Leucht-
mittel:
LED
Schlüssel:
24
Ausführung R
Funktionen:
Schaltbar
Dimmbar
Typ Anbindungsart Leucht-
mittel
Schlüssel Ausführung Funktionen
SAR
TANEO
System-
leuchte
-
Feste
Anbindung
L
LED
12
24
36
RSchaltbar
Dimmbar
K
Schwenkarm
AR Schaltbar
Dimmbar
EPA geeignet
Tab. 1: Modellübersicht.

8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende Leuchte.
Personen- und Sachschaden.
XBefestigungselemente ordnungs-
gemäß montieren.
ACHTUNG
Sachschaden durch Beschädigen der
Anschlussleitung.
Beschädigung der Leuchte.
XAnschlussleitung sicher verlegen.
XAnschlussleitung nicht einklem-
men.
ACHTUNG
Sachschaden durch fehlenden ESD-
Schutz.
Elektrostatische Entladung und Beschä-
digung elektronischer Bauteile.
XIn elektrostatisch geschützten
Bereichen (EPA-Bereiche) nur EPA
geeignete Leuchten verwenden.
XNur EPA geeignete Befestigungs-
elemente verwenden.
3.1 Anbindungsarten
Je nach Leuchtenmodell wird die Leuchte
auf unterschiedliche Arten montiert.
Es gibt folgende Arten der Anbindung:
Feste Anbindung
Schwenkarm
Wenn Sie das Leuchtenmodell bestimmen
möchten, siehe Kapitel 2„Modellübersicht“,
Seite 7.
3.2 Leuchte mit fester Anbindung
montieren
a
Ø5,5
b
Nr. Abmessung
aSARL 24 (A)R 455 mm
SARL 36 R 634 mm
bSARL 24 (A)R 479 mm
SARL 36 R 658 mm
Tab. 2: Abmessungen SARL 24/36 (A)R.

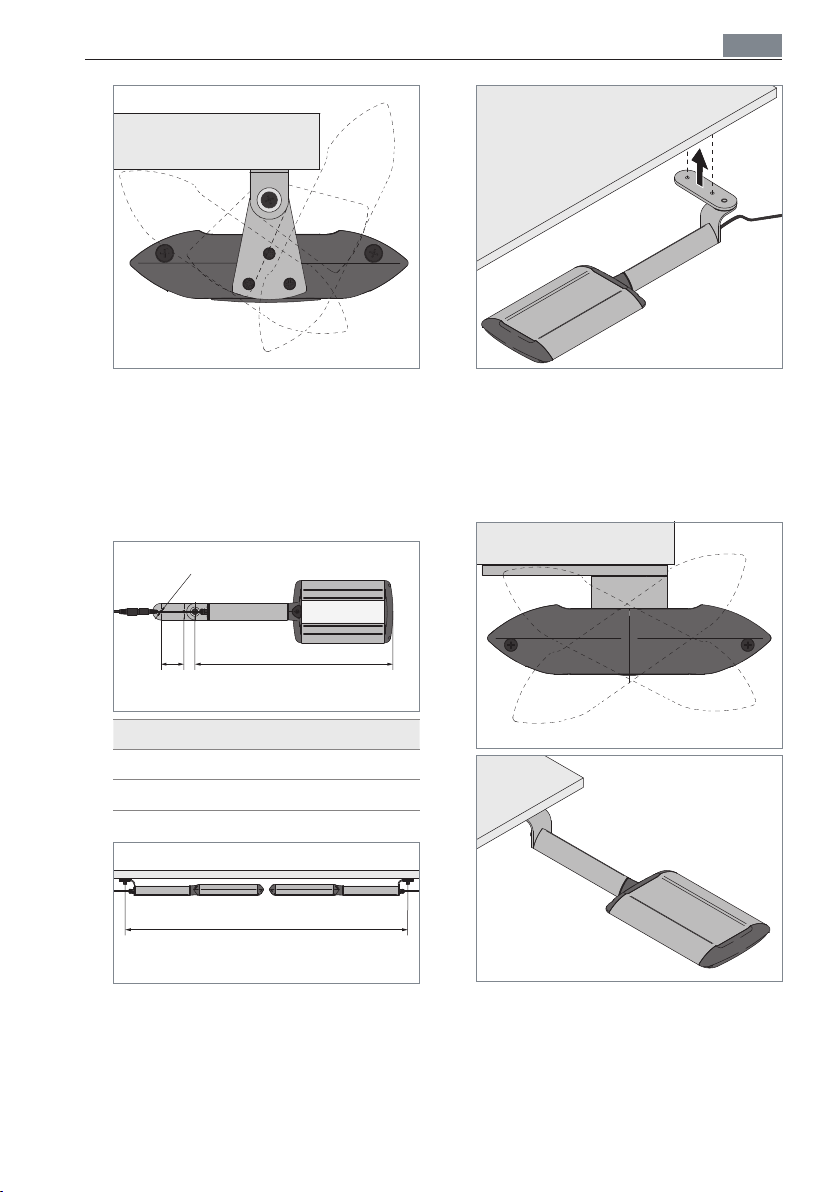

Fig. 1: Leuchte mit fester Anbindung mon-
tieren.
XMontieren Sie die Leuchte mit geeig-
neten Schrauben an die Montageflä-
che und ziehen Sie die Schrauben fest,
siehe Fig. 1. Verwenden Sie bei Bedarf
Unterlegscheiben.

9
Montieren DEU
Fig. 2: Leuchte mit fester Anbindung aus-
richten.
XRichten Sie die Leuchte so aus, dass der
Arbeitsbereich optimal beleuchtet wird.
3.3 Leuchte mit Schwenkarm
montieren
a
b
Ø5,5
Nr. Abmessung
aSARKL 12 (A)R 431 mm
bSARKL 12 (A)R 50 mm
Tab. 3: Abmessungen SARKL 12 (A)R.
~ 870 mm
Fig. 3: Optimaler Abstand der Drehach-
sen bei der Montage von zwei Leuchten
SARKL 12 (A)R.
Fig. 4: Leuchte mit Schwenkarm montieren.
XMontieren Sie die Leuchte mit geeig-
neten Schrauben an die Montageflä-
che und ziehen Sie die Schrauben fest,
siehe Fig. 4. Verwenden Sie bei Bedarf
Unterlegscheiben.
Fig. 5: Leuchte mit Schwenkarm ausrichten.
XRichten Sie die Leuchte so aus, dass der
Arbeitsbereich optimal beleuchtet wird.

10
Anschließen
DEU
4. Anschließen
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Entfall des ESD-Schutzes und Beschädi-
gung elektronischer Bauteile.
XEPA geeignete Leuchten müs-
sen in elektrostatisch geschützten
Bereichen (EPA-Bereiche) einge-
steckt bleiben.
XLeuchte nur über das mitgelieferte
Steckernetzteil an ein überprüftes
Stromnetz anschließen, welches
den gesetzlichen Anforderungen
entspricht.
XErdungskabel im EPA-Bereich ein-
gesteckt lassen.
4.1 Erdungskabel anschließen
HINWEISE:
Dieses Kapitel gilt nur für EPA geeig-
nete Leuchten.
Geeignete Erdungskabel finden Sie im
Zubehörangebot von Waldmann.
XVerbinden Sie ein geeignetes Erdungs-
kabel mit dem M5-Gewindestift an der
Anbindung der Leuchte.
XVerbinden Sie das andere Ende des
Erdungskabels mit einem Erdungskon-
taktpunkt.
4.2 Leuchte an Netzspannung
anschließen
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie iden-
tisch sind.
XVerbinden Sie die Anschlussleitung mit
dem Netzteil.
XStecken Sie den Netzstecker in eine
Steckdose.

11
Funktionen der Leuchte DEU
4.3 Leuchte an 24 V-Versorgungs-
spannung anschließen (SELV)
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XAnschluss nur durch eine ausgebil-
dete Elektro-Fachkraft.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie
identisch sind.
XNur mit Sicherheitskleinspannung
(SELV) betreiben.
1
3
2
Nr. Bezeichnung
1DC +
2DC -
3Nicht belegt
Tab. 4: Steckerbelegung.
HINWEIS: Beachten Sie die Steckerbele-
gung und die Belegung der Buchse.
XStecken Sie den Stecker in die dafür vor-
gesehene Buchse.
5. Funktionen der Leuchte
Je nach Leuchtenmodell hat die Leuchte
unterschiedliche Funktionen. Wenn Sie
bestimmen möchten, welche Funktionen
die Leuchte hat, siehe Kapitel 2 „Modell-
übersicht“, Seite 7.
5.1 Bedienfunktionen
Schaltbar
Mit dieser Funktion können Sie die Leuchte
ein- und ausschalten.
Dimmbar
Mit dieser Funktion können Sie die Hellig-
keit der Leuchte ändern.
EPA geeignet
Leuchten mit dieser Funktion können
geerdet werden und sind für den Einsatz
in elektrostatisch geschützten Bereichen
(EPA-Bereiche) geeignet.

12
Bedienen
DEU
6. Bedienen
Fig. 6: Taste.
6.1 Ein- und Ausschalten
XDrücken Sie die Taste, siehe Fig. 6.
6.2 Dimmen
XDrücken Sie die Taste und halten Sie
diese Taste gedrückt, siehe Fig. 6.
Nach ungefähr einer Sekunde verändert
die Leuchte ihre Helligkeit.
Wenn der maximale oder minimale
Dimmwert erreicht ist, blinkt die LED
in der Taste.
XUm die Dimmrichtung zu wechseln, drü-
cken Sie dieTaste erneut und halten Sie
diese Taste gedrückt.
Die eingestellte Helligkeit wird gespei-
chert. Beim nächsten Einschalten der
Leuchte wird automatisch die zuletzt
gespeicherte Helligkeit eingestellt.

13
Was tun wenn? DEU
7. Was tun wenn?
Problem Mögliche Ursachen Behebung
Leuchte leuchtet
nicht.
Stecker ist nicht ein-
gesteckt.
XStecken Sie den Stecker in eine
Steckdose oder in die dafür vor-
gesehene Buchse, siehe Kapitel 4
„Anschließen“, Seite 10.
Leuchte ist defekt. XNehmen Sie Kontakt mit unserem
Service-Team auf.
Leuchte reagiert nicht
auf Eingaben.
Softwarefunktion ist
gestört.
XStecken Sie den Stecker für einige
Sekunden aus.
XWenn die Leuchte immer noch
nicht reagiert, nehmen Sie Kontakt
mit unserem Service-Team auf.
Anschlussleitung ist
beschädigt.
Mechanische Ein-
wirkung auf die
Anschlussleitung.
XBeschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und vom Hersteller, von
einem vom Hersteller beauftrag-
ten Servicetechniker oder von
einer vergleichbar qualifizierten
Person ersetzen lassen.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für
Sie erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
Tab. 5: Was tun wenn?

14
Wartung
DEU
8. Wartung
8.1 Leuchtmittel wechseln
HINWEIS: Die Leuchte ist wartungsfrei. Ein
Leuchtmittelwechsel ist nicht notwendig.
Sollte trotzdem ein Leuchtmittel ausfallen,
ist unser Service-Team für Sie erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
8.2 ESD-Sicherheit prüfen
Voraussetzung: Die Leuchte ist für den
Einsatz in elektrostatisch geschützten
Bereichen (EPA-Bereiche) geeignet.
XLeuchte alle 3 Monate auf ESD-Sicher-
heit und elektrische Betriebssicherheit
prüfen.
9. Reinigen
WARNUNG
Lebensgefahr durch Stromschlag.
XLeuchte vom Netz trennen.
XNicht nass reinigen.
ACHTUNG
Sachschaden durch falsche Reini-
gungsmittel.
Beschädigung der Leuchte.
XVerträglichkeit der Reinigungsmittel
mit der Oberfläche prüfen.
XReinigen Sie die Leuchte mit einemTuch
und einem milden Reiniger.
10. Reparieren
ACHTUNG
Sachschaden durch unsachgemäße
Reparatur.
Zerstörung oder Beschädigung der
Leuchte.
XReparaturen nur vom Hersteller oder
von einem vom Hersteller beauf-
tragten Servicetechniker durchfüh-
ren lassen.
XNur vom Hersteller freigegebene
Ersatzteile verwenden.
11. Entsorgen
Die Leuchte unterliegt der europäischen
WEEE-Richtlinie.
XEntsorgen Sie die Leuchte getrennt
vom Hausmüll über die dafür zuständi-
gen und staatlich bestimmten Stellen.
Mit einer ordnungsgemäßen Entsor-
gung vermeiden Sie mögliche negative
Folgen für Mensch und Umwelt.

15
Technische Daten DEU
12. Technische Daten
HINWEIS: Es gelten die Angaben auf dem
Leistungsschild der Leuchte, das Sie an der
Leuchte finden.
12.1 Abmessungen
Bezeichnung Wert
SARKL 12 (A)R 449 x 136 x 52 mm
SARL 24 (A)R 479 x 136 x 63 mm
SARL 36 R 658 x 136 x 63 mm
Tab. 6: Abmessungen.
12.2 Elektrische Werte
Bezeichnung Wert
Spannungs-
bereich
- Leuchte
- Leuchte +
Betriebsgerät
24 V DC
100-240 V AC
Frequenzbereich
Leuchte +
Betriebsgerät 50/60 Hz
Leistungs-
aufnahme
Leuchte:
SARKL 12 (A)R: 11 W
SARL 24 (A)R: 21 W
SARL 36 R: 31 W
Leuchte +
Betriebsgerät:
SARKL 12 (A)R: 14 W
SARL 24 (A)R: 24 W
SARL 36 R: 34 W
Betriebsgerät Netzteil
Tab. 7: Elektrische Werte.
12.3 Klassifizierungen
Bezeichnung Wert
Schutzklasse Leuchte:
III
Leuchte +
Betriebsgerät:
SARKL 12 R: II
SARKL 12 AR: I
SARL 24 (A)R: I
SARL 36 R: I
Schutzart IP 20
Betriebsart Dauerbetrieb
Tab. 8: Klassifizierungen.
12.4 Symbole
Symbol Bezeichnung
Schutzklasse I
Betrieb mit Schutzleiter-
anschluss
Schutzklasse II
Betrieb mit Schutz-
isolierung
Schutzklasse III
Betrieb mit Sicherheits-
kleinspannung (SELV)
EPA
Geeignet für den elekt-
rostatisch geschützten
Bereich (EPA-Bereich)
CE-Konformitätskenn-
zeichen
Entsorgung nach
der europäischen
WEEE-Richtlinie
Tab. 9: Symbole.

16
ENG
Table of Contents
1. For your safety...................................................................................................17
1.1 Designated use ......................................................................................... 17
1.2 Safety instructions..................................................................................... 17
1.3 Warning levels........................................................................................... 18
2. Model overview................................................................................................. 19
3. Mounting............................................................................................................20
3.1 Mounting types.........................................................................................20
3.2 Mounting the luminaire of mounting type “Fixed mounting”...................20
3.3 Mounting the luminaire with swivel arm...................................................21
4. Connection.........................................................................................................22
4.1 Connection of the grounding cable ...........................................................22
4.2 Connecting the luminaire to the mains voltage.........................................22
4.3 Connecting the luminaire to the 24 V supply voltage (SELV).....................23
5. Functions of the luminaire................................................................................23
5.1 Operating functions...................................................................................23
6. Operation ...........................................................................................................24
6.1 Switch-on and switch-off...........................................................................24
6.2 Dimming....................................................................................................24
7. What to do if?.....................................................................................................25
8. Maintenance ......................................................................................................26
8.1 Replacing the lamp....................................................................................26
8.2 Checking ESD safety.................................................................................26
9. Cleaning .............................................................................................................26
10. Repair .................................................................................................................26
11. Disposal..............................................................................................................26
12. Technical data ....................................................................................................27
12.1 Dimensions ...............................................................................................27
12.2 Electrical values.........................................................................................27
12.3 Classifications ...........................................................................................27
12.4 Symbols ....................................................................................................27

17
For your safety ENG
1. For your safety
The luminaire has been designed in accord-
ance with state-of-the-art standards, manu-
factured with utmost care using high-quality
materials, and tested.
Nevertheless, its use may constitute a risk
to persons or cause material damage.
XRead all enclosed instructions and infor-
mation.
XPlease observe the warnings included
in the documentation and attached to
the unit.
XThe device must only be used in tech-
nically perfect condition, and only by
persons being aware of the risks and
dangers involved in operating the
device.
XKeep this document available near the
device.
1.1 Designated use
This luminaire is a system luminaire and
used for lighting modular system worksta-
tions. The luminaire is used in addition to
general lighting.
The luminaire model SAR(K)L 12/24 AR has
been especially designed for use in electro-
statically protected areas (EPA).
1.2 Safety instructions
Explosion hazard
Operating the luminaire in rooms subject
to explosion hazards can trigger an explo-
sion and result in serious injuries or death.
XDo not operate the luminaire in rooms
subject to explosion hazards.
Danger due to electric current
Improper use and faulty work on the lumi-
naire may result in injuries and material
damage.
XCompare the mains voltage with the
nominal voltage and the frequency
specified on the rating plate and make
sure that they are identical.
XLay the connecting cable in such a way
that it cannot be damaged.
XDisconnect a damaged connecting
cable immediately from the power sup-
ply and have it replaced by the manufac-
turer, by a service technician authorised
by the manufacturer or by a person with
comparable qualification.
XHave the repair performed only by the
manufacturer or by a service technician
authorised by the manufacturer.
XHave maintenance work carried out by
a skilled electrician only.
XBefore performing work on the lumi-
naire, disconnect the luminaire from
the power supply.
Safe mounting
A luminaire falling down can result in per-
sonal injuries and material damage.
XMount the fastening elements correctly.
Hazard caused by unsuitable spare parts
Unsuitable spare parts can result in injuries
and material damage.
XOnly spare parts released by the man-
ufacturer may be used as spare parts.
Risk of corrosion
Operating the luminaire in moist rooms can
result in material damage.
XOperate in dry rooms only.

18
For your safety
ENG
1.3 Warning levels
DANGER
Warnings against hazards that result
directly in serious injuries or death in
case of non-observance.
WARNING
Warnings against hazards that may result
in serious injuries or death in case of non-
observance.
CAUTION
Warning against hazards that may result in
injuries in case of non-observance.
NOTICE
Warning against hazards that may result
in material damage in case of non-obser-
vance.

19
Model overview ENG
2. Model overview
For optimum installation and use of the luminaire, you have to identify the luminaire model.
To do so, you will require the model number of the luminaire.
NOTE: The model number can be found on the luminaire.
XCheck which model number the luminaire has.
XDetermine the luminaire model by referring to the following table, see Tab. 1. For an
explanation of the functions, see chapter 5 “Functions of the luminaire”, page 23.
Example: The model number SARL 24 R stands for the following light model:
SAR - L 24 R
TANEO
system
luminaire
Mounting
type:
Fixed
mounting
Lamp:
LED
Key:
24
Version R
Functions:
Switchable
Dimmable
Type Mounting
type
Lamp Key Version Functions
SAR
TANEO
system
luminaire
-
Fixed
mounting
L
LED
12
24
36
RSwitchable
Dimmable
K
Swivel arm
AR Switchable
Dimmable
Suitable for EPA
Tab. 1: Model overview.

20
Mounting
ENG
3. Mounting
CAUTION
Risk of injury caused by a falling
luminaire.
Personal injury and material damage.
XMount fastening elements correctly.
NOTICE
Material damage caused by damaging
the connecting cable.
Damage to the luminaire.
XInstall the connecting cable safely.
XDo not jam the connecting cable.
NOTICE
Material damage caused by missing
ESD protection.
Electrostatic discharge and damage to
electronic components.
XIn electrostatically protected areas
(EPA), only luminaires suitable for
EPA must be used.
XUse only fastening elements suit-
able for EPA.
3.1 Mounting types
Depending on the luminaire model, the
luminaire is mounted in different ways.
The following mounting types are possible:
Fixed mounting
Swivel arm
If you want to determine the luminaire
model, see chapter 2 “Model overview”,
page 19.
3.2 Mounting the luminaire of
mounting type “Fixed mount-
ing”
a
Ø5,5
b
No. Dimension
aSARL 24 (A)R 455 mm
SARL 36 R 634 mm
bSARL 24 (A)R 479 mm
SARL 36 R 658 mm
Tab. 2: Dimensions SARL 24/36 (A)R.
Fig. 1: Mounting the luminaire of mounting
type “Fixed mounting”.
XMount the luminaire on the mount-
ing surface using suitable screws and
tighten the screws, see Fig. 1. If neces-
sary, use washers.
