SURFOX TURBO
User Guide
Manuel de l’utilisateur
Manual de usuario
“Only the best”

Table of Contents
Table of Contents
1 Introduction 4
2 Safety Instructions 5
3 Equipment Controls 6
Control panel pictograms 6
4 Front View of the Machine 7
5 Start-up Procedures 8
A) Instructions 8
B) Mounting and cleaning pad 9
6 Neutralizing 9
Directions for Neutralizing
SURFOX Turbo electrolyte cleaning solutions 9

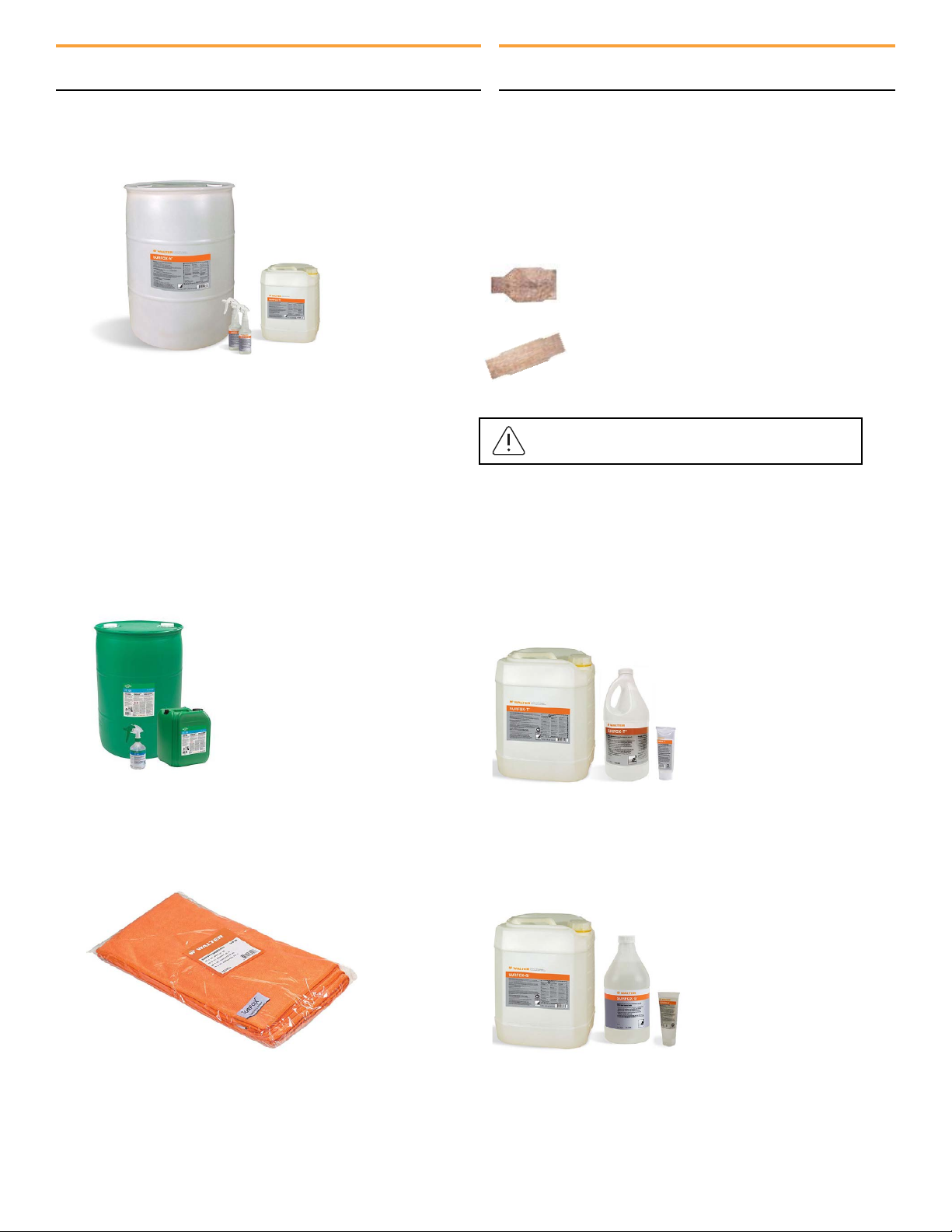

7 Accessories 10
A) Cleaning Inserts 10
B) Electrolyte Solution 10
C) Cleaning Pads 11
D) PTFE Clamp Rings 11
E) Carbon Fiber Brush 11
F) Turbo-wand 11
8 Technical Data 11
9 Safety Features 12
A) Sparks on the tip/work piece 12
B) Internal temperature 12
10 Warranty and Service 13
A) Warranty policy 13
B) Repair and service 13
Version française 14
Versión en español 25
User’s Guide SURFOX TURBO 3

Introduction
Introduction
Congratulations on purchasing the finest electrochemical
weld cleaning and passivation equipment available today.
WALTER’s SURFOXTM weld cleaning equipment quickly,
easily and cost effectively removes the heat tint from heat
affected zones on stainless steel and aluminum while
completely passivating the stainless steel surface.
Before starting, please read the SURFOX owner’s manual
completely as we take you step-by-step through the start-
up, operating and maintenance procedures of your new
SURFOX equipment.Your new SURFOX machine has
been built with extra durability to stand up to the heavy
demands of industrial use.
However, like any piece of electrical equip-ment, care
and safety should always be taken when using and
maintaining this valuable investment. With proper care and
maintenance your SURFOX equipment will provide years of
dependable service.
To learn more about the other WALTER products,
visit our website: walter.com.
Operation
The SURFOX machine works by an electrochemical
process to clean and passivate welds on stainless steel.
SURFOX electrolyte solutions are phosphoric acid based,
approved for food industry, and are activated by an electrical
cur-rent to clean welds.The process takes only a few
seconds without damaging or scratching the surface of the
parts to be cleaned.
Your SURFOX machine can clean:
•TIG welds
•Plasma welds
•Laser welds
•Spot welds
•MIG welds (with Pulse technology)
Basics of passivation:
•The cleaning of the welds is not only for aesthetic
purposes but most importantly for passivation.
•Passivation is the treatment of stainless steel surfaces
to remove contaminants and promote the formation of a
thick and durable protective chromium oxyde layer.
•This passive layer will insure the corrosion resistance of
stainless steel.
•If passivation is not done properly, stainless steel and
heat affected zones may start to rust.
4

Safety Instructions
Safety Instructions
WALTER weld cleaning machines are produced in
accordance with applicable standards governing the
manufacture, performance and safety of industrial products.
WARNING: When using these machines, basic safety
precautions should always be observed to reduce the risk of
fire, electrical shocks and personal injuries.
Before using this machine, read all Safety and Operating
Instructions carefully and save this owner’s manual for
future reference.
1. Read this owner’s manual to familiarize yourself with this
unit’s operation, its particular features, applications and
limitations.
2. This unit is equipped with a 3-conductor power cord
and 3-prong electrical plug, it must be connected to a
correspondingly grounded receptacle.
3. Allow a minimum of 8” clearance around the unit to keep
all air openings clear of any obstruction. Free airow
through the vent openings is required to prevent the unit
from overheating.
4. Keep work area clean and well lit.A cluttered
environment invites accidents. Remove any material that
may be ignited by sparks. Do not use this tool when
ammable liquids or gases are present. Keep handles
clean, dry and free from cleaning solution, oil and
grease. Do not use in rain, damp or wet locations.
5. Keep children and other persons at a safe distance
from the work. Make sure no one is under you when
working in high places. Do not let unqualified persons
handle this machine.
6. When working, always wear appropriate clothing and
safety gear, such as suitable and safety approved
chemical resistant gloves, overalls, safety shoes, etc.
7. Always wear approved safety goggles.
8. During the cleaning process, the wand tip and work
piece can reach very high temperatures, allow to cool
before coming in contact with exposed skin.
9. Avoid inhalation of vapors, use only in well ventilated
areas. Use a respirator, if necessary.
10. All electric shocks can be potentially dangerous.
11. Should you encounter an electrical problem, do not
use the unit until qualified personnel have inspected the
equipment.
12. Never operate the unit with its protective cover removed.
13. Stay alert at all times when handling this unit. Watch
what you are doing. Use common sense. Do not operate
the tool when you are tired. Never leave it running
unattended.
14. Make sure the switch is in its OFF position before
plugging in or when moving the unit to avoid unintentional
starting.
15. Hold the wand firmly. Do not overreach, maintain good
footing and balance at all times.
16. Before use, all parts should be carefully examined to
determine that the unit will operate properly and perform
its intended function.
17. Parts that are damaged or defective should be properly
repaired or replaced by a WALTER Factory Service
Center or a WALTER Authorized Service Center.
18. Do not use the unit if the switch does not turn ON and
OFF.
19. Use only the accessories recommended for this system.
Always check accessories before starting to work and do
not use if damaged.
20. CAUTION: WALTER SURFOX electrolyte weld cleaning
solution contains phosphoric acid and may cause burns
when not handled properly. Avoid skin contact.
First aid Wash affected area with water.
Eye contact Flush with water for 15 minutes lifting eyelids
occasionally. Contact physician if necessary. Ingestion DO
NOT induce vomiting. Rinse mouth, drink plenty of water
and get medical attention. Refer to WALTER product SDS
for complete safety data information.
21. Use only WALTER SURFOX electrolyte weld cleaning
solutions with this unit and NEVER mix it with any other
products.
22. Store solutions in their original containers and in a safe
place, out of the reach of children and other unqualified
persons. Keep container contents clean. Do not reuse
SURFOX electrolyte cleaning solutions.
23. Do not touch the wand tip or work piece while working
or immediately after use, they may be extremely hot and
could cause serious burns.
24. Do not abuse the power cord. Never pull or lift this unit
by its cord or yank to disconnect it from the receptacle.
Keep the cord away from heat, oil and sharp edges.
Inspect the cord periodically, if damaged, have it replaced
by a WALTER Factory Service Center or a WALTER
Authorized Service Center.
25. When not in use, switch OFF and unplug the electrical
cord and air hose. It must also remain unplugged when
replacing cleaning pads and other accessories, while
performing maintenance and before servicing.
26. Store the unit in a dry safe place, out of the reach of
children and other unqualified persons.
User’s Guide SURFOX TURBO 5

Introduction Equipment Controls
Equipment Controls

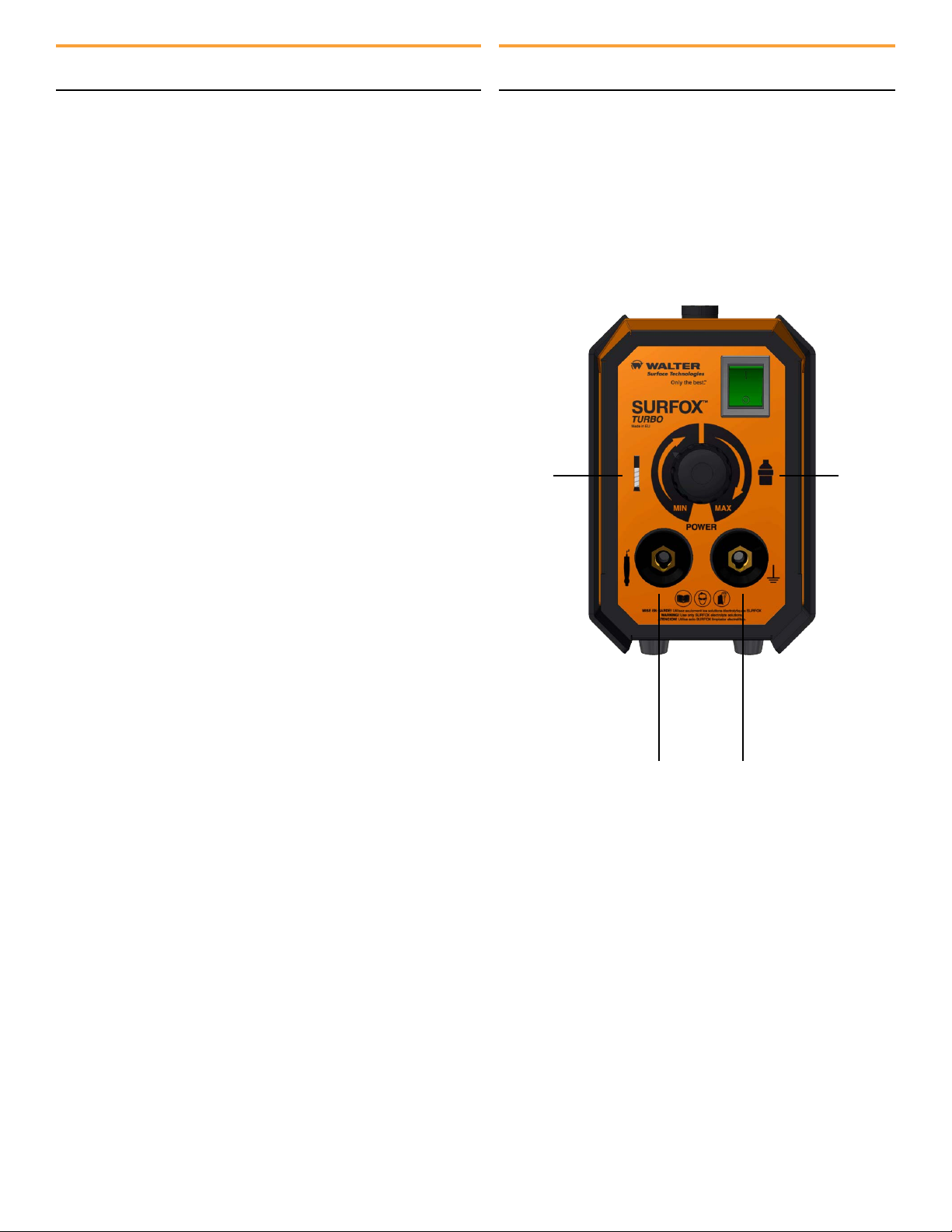

Control Panel Pictograms
Amperage
Before connecting this unit, check that the amperage shown
on the rating plate is the same as the power supply.
Operating this unit on an amperage other than specified on
its rating plate may result in personal injury to the user and
damage the unit.
Preventive maintenance
After use, allow the tip to cool and remove the cleaning
pad. Neutralize with Surfox-N liquid or FT-100 and rinse the
cleaning pad and wand tip with water and dry. Clean dust
and dirt deposits from the exterior of the unit. Keep all vent
openings free of any obstructions. Clean the power cord to
prevent deterioration and check for possible damage to cord
and plug.
Note: Damaged cords must be replaced immediately by
qualified personnel only. Refer to Spare Parts List for the
ordering number.
Transportation
Before transporting the machine, remove the electrolyte
solution cartridge and make sure all connecting lines are
disconnected. The machine must be carefully packed in a
suitable container and properly protected. WALTER will not
be held responsible for any damages resulting from leaked
cleaning solution or rough handling.
Storage
If the machine is to be stored for any length of time, the
cleaning pad must be removed
(neutralized, rinsed and left off) and the insert neutralized,
rinsed and dried. Store in a dry safe place to avoid damage,
especially to the electronic components.
Waste Disposal
Dispose of residual waste in compliance with Federal,
Provincial, State and local environmental regulations. Refer
to WALTER Material Safety Data Sheet of the SURFOX
electrolyte cleaning solutions.
Extension cord
When an extension cord is needed, use wire size 14 (AWG)
for up to 50 feet (15 meters) and size 12 (AWG) for 50 to
100 feet (15 to 30 meters).
Outlet for
Turbo-wand
Outlet for
ground
connector
6
Brush Pad

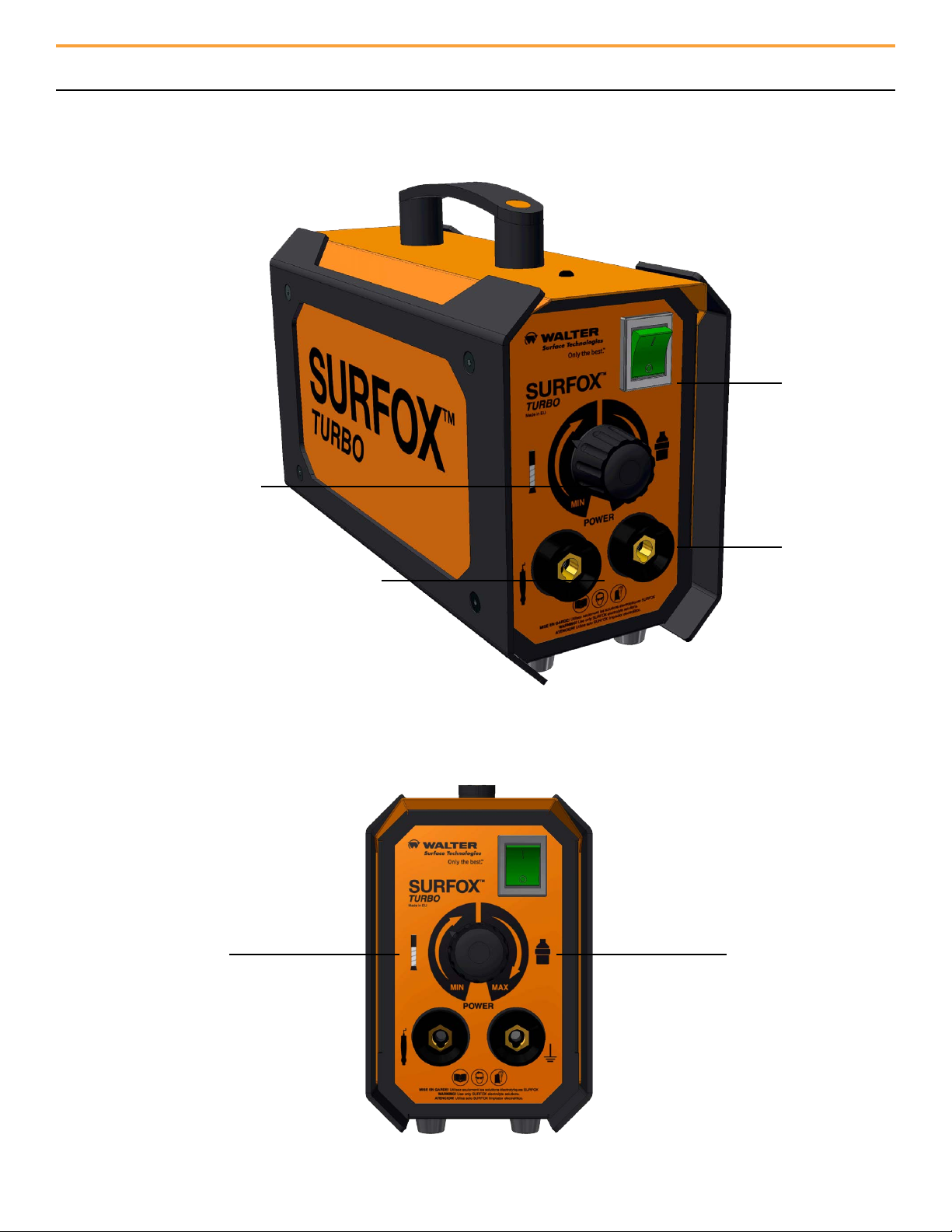

Front View of the Machine
Front View of the Machine
ON/OFF
Button
Ground
Connector
Power Cable
Connector for
Turbo-wand
Application
and Power
Selector
ELECTROCHEMICAL CLEANING: Select cleaning with brush when using the carbon fiber brush. Select cleaning with pad
when using the tungsten and high conductivity pad. Always start at MIN power level.
User’s Guide SURFOX TURBO 7
Brush Pad

Start-up Procedure
Start-up Procedure
A) Instructions
1. Place the unit on a at stable surface, in a well ventilated
area where you will be working.
2. Connect ground cable to ground connector and attach
grounding clamp to work piece.
3. Connect power cable to power connector.
4. Mount the insert and cleaning pad or the brush. SURFOX
cleaning pads are made from highly heat resistant
polymers for extra long service life. The cleaning pad must
be replaced regularly.
Note: Never use the wand insert without a mounted
cleaning pad. If the pad must be replaced while working,
please observe the following:
• Duringthecleaningprocess,thewandtipandwork
piece can reach very high temperatures.
Before replacing a worn cleaning pad or a brush,
switch the unit OFF and disconnect from power supply,
allow the wand tip to cool. The use of protective gloves
is recommended.
5. Pour SURFOX electrolyte solution in the container
provided
6. With switch in the OFF position, connect the unit to a
proper power supply as described under AMPERAGE.
7. Flip switch to the ON position.
8. Selecting the proper setting.
Select cleaning with brush when using the carbon fiber
brush. Select cleaning with pad when using the tungsten
and high conductivity pad. Always start at MIN power level.
9. Make sure the cleaning pad or brush is saturated with
SURFOX electrolyte solution before starting to work. If the
cleaning pad or brush is too dry, it will wear prematurely.
Start working when solution drips from the cleaning pad or
brush.
Do not press hard, let the electrochemical process do the
work. The cleaning pad is a bridge between the machine
and the weld. Do not use the cleaning pad like an abrasive
pad and scrub. Doing this will shorten the life of the pad.
10. When done, place wand in holder and switch unit off.
8
Brush Pad

Start-up Procedure Neutralizing
Neutralizing
B) Mounting of Cleaning Pad
Squeeze and
Insert Clamp Ring
Insert Cleaning Pad
Press in wand tip
Remove tip with installed pad
The SURFOX-N liquid or FT 100 liquid is a specially
formulated cleaner and neutralizer for the SURFOX electrolyte
solutions. It is a powerful ready-to-use formula which leaves
no residue, is non-toxic, solvent free, water-based and
biodegradable.
Directions for cleaning and neutralizing
SURFOX electrolyte cleaning solutions:
1. Remove any excess SURFOX Electrolyte solution using a
soft clean cloth.
2. Spray SURFOX-N liquid or FT-100 on the surface.
3. Wipe dry with a SURFOX POWERCLOTH.
For more information about this product, refer to product SDS.
WARNING! When using SURFOX TURBO, be sure to wipe off
all excess from the surface and clean/neutralize to prevent salt
residues.
Clean the weld using the SURFOX TURBO machine and
SURFOX electrolyte solutions. Work only 2 feet at a time.
Note: the cleaning pad/brush should be kept moist – not
dripping.
1. After weld cleaning, use a clean cloth or paper towel and
wipe the affected area in a squeegee action from left to
right. Then discard the cloth or paper towel.
2. After cleaning the weld with the SURFOX TURBO weld
cleaning machine, the electrolyte solution must be cleaned
and neutralized.
1. Spray the affected area with SURFOX-N liquid or FT-100
cleaner and neutralizer. Allow to sit for 15 seconds on the
surface.
2. Use a SURFOX POWERCLOTH and wipe the affected
area in a squeegee action from left to right.
Note: failure to neutralize or neutralize properly the
SURFOX-T electrolyte solution will result in clouding, hazing
and dulling of the surface.
SURFOX electrolyte
hetch due to unproper
neutralization and rinsing
User’s Guide SURFOX TURBO 9

Neutralizing Accessories
Accessories
A) Cleaning Inserts
They are made from high quality tungsten.
Cleaning inserts are available in several different
shapes and sizes:
B) Electrolyte Solution
Warning! When the insert is too worn, it can
cause damage to the cleaning pads.
Tungsten insert 90° No: 54-B 036
Use with cleaning pad 54-B 026 or 54-B 027
and clamp ring 54-B 002. 10 per package.
Narrow tungsten insert 90° No: 54-B 038
Use with cleaning pad 54-B 028
and clamp ring 54-B 020. 10 per package.
SURFOX-T
Heavy-Duty Electrolyte Cleaning Solution
Cleans up to 3-5 feet per minute.
Part No.
500 ml 54-A 023
3.78 L 54-A 025
20 L 54-A 027
208 L 54-A 028
SURFOX POWERCLOTH
Part No. 54-B 090
100 ml 54-A 001
500 ml 54-A 003
1.5 L 54-A 005
5L 54-A 006
20 L 54-A 007
208 L 54-A 008
100 ml 54-A 061
1.5 L 54-A 065
5L 54-A 066
20 L 54-A 067
208 L 54-A 068
SURFOX-G
pH neutral electrolyte solution
500 ml 53-G 183
20 L 53-G 187
208 L 53-G 188
FT 100TM
Fast-drying cleaning agent
10
Sufox-N neutralizer

Accessories
C) Cleaning Pads
Features
Cleaning pads are made of a complex blend of highly
conductive synthetic polymer which is very resistant to wear
and which offers excellent thermal stability. For longer life,
remove the cleaning pad and neutralize with SURFOX-N
liquid and FT-100 at the end of each working day.
Cleaning pads are available in three sizes:
• Flexible:Canbefoldedmanyways
• Softonsurfaces
• Canbeusedbothsides
• Longlasting
• Highlyconductive
Standard Cleaning Pad
No: 54-B 026
Dimensions: 46 mm L x 24 mm W x 4 mm T
USE WITH:
54-B 036
Inside Corner Cleaning Pad
No: 54-B 027
Dimensions: 60 mm L x 38 mm W x 2 mm T
Narrow cleaning pad
No: 54-B 028
Dimensions: 46 mm L x 24 mm W x 2 mm T
Narrow clamp ring for narrow pads
No: 54-B 020
Use with narrow inserts. 10 per package.
Clamp ring for cleaning pads
No: 54-B 002
Use with standard inserts. 10 per package.
Carbon fiber brush
No: 54-B 205
To be mounted
on Turbo-wand
5 per package.
Spare Adaptor
For Turbo-wand
carbon fiber brush
No: 54-B 150
Turbo-wand
No: 54-B 201
USE WITH:
USE WITH:
54-B 036
54-B 038
D) PTFE Clamp Rings E) Carbon Fiber Brush
F) Turbo-wand
PTFE clamp rings are designed to hold the cleaning
pads on the tungsten inserts.
They are available in two sizes:
User’s Guide SURFOX TURBO 11

Technical Data Safety Features
Technical Data Safety Features
MODEL: SURFOX TURBO
PART NUMBER: 54-D 045
AMPERAGE: 120V, 50/60 Hz
OUTPUT AMPERAGE: 12-30V AC
INPUT CURRENT: 4 Amps
OUTPUT CURRENT: 20 Amps
WARNING! The inside temperature can
increase for many reasons: high ambient
temperature, lack of proper air circulation
around the machine, uctuations in
amperage, electrical set-up in the shop, etc.
A) Sparks on the tip/work piece
To avoid short circuits (arcing), the machine automatically
stops when the insert touches the work piece (metal to
metal contact). If the amperage sharply increases creating a
short, the system will automatically cut the power to the tip
to avoid any damage to the equipment.
B) Internal temperature
To protect the internal components of the machine, there
are temperature sensors inside the machine. If the operat-
ing temperature is too high, the machine will shut down
and restart by itself when the temperature reaches an
acceptable level. There is an internal fan inside the machine
to keep all the components cool.
12

Warranty and Service
Warranty and Service
A) Warranty Policy
All WALTER SURFOX cleaning systems and accessories
are inspected and tested before shipment and are
warranted to be free from any defect in material and faulty
workmanship. Should any malfunction occur within one
(1) year from the date of original purchase, return the
complete system prepaid with proof of purchase, to the
nearest WALTER Factory or Authorized Service Center.
If an examination shows that the malfunction was caused
by defective material or faulty workmanship, WALTER will
repair (or at our option, replace the unit) without charge.
This warranty does not apply when; normal maintenance
is required, repairs or replacements have been made or
were attempted by anyone other than WALTER authorized
service personnel, and does not cover any damage caused
by accidents, modifications, use of improper accessories,
abuse or misuse, which also includes overloading the
tool beyond its rated capacity as well as its continued use
after partial failure. No other warranty, written or verbal, is
authorized.
In no event shall WALTER be liable for any indirect,
incidental or consequential damages from the sale of the
product. This disclaimer applies both during and after the
term of this warranty.
This warranty gives you specific rights. The provisions
contained in this warranty are not intended to limit, modify,
take away from, disclaim or exclude any warranties set forth
in any Provincial or State legislation. To the extent required
by law, the provisions in any Provincial, State or Federal
legisla-tion with respect to warranties take precedence over
the provisions in this warranty.
B) Repair and Service
When Shipping:
• Useoriginalshippingcase
• Usesufficientpacking
• Shiponasmallpallet
• Givedetaileddescriptionoftheproblemaswellas
company name, address, phone and fax numbers and
contact person.
User’s Guide SURFOX TURBO 13

Table des matières
Table des matières
1 Introduction 15
2 Consignes de sécurité 16
3 Contrôles de l’équipement 17
Contrôlepanel pictograms 17
4 Vue de face de la machine 18
5 Procédures de démarrage 19
A) A) Instructions 19
B) Montage etcleaning pad 20
6 Neutralisation 20
Mode d’emploi pour la neutralisation
SURFOX Nettoyage électrolyte Turbo solutions 20
7 Accessoires 21
A) Plaquettes de nettoyage 21
B) Solution d’électrolyte 21
C) Tampons de nettoyage 22
D) Bagues de serrage en PTFE 22
E) Brosse en fibre de carbone 22
F) Turbo-wand 22
8 Caractéristiques techniques 22
9 Caractéristiques de sécurité 23
A) Étincelles sur la pointe/pièce à usiner 23
B) Température interne 23
10 Garantie et service 24
A) Politique de garantie 24
B) Réparation et entretien 24
Versión en español 25
14

Introduction
Introduction
Félicitations pour l’achat de l’équipement de nettoyage
et de passivation électrochimique finest disponible
aujourd’hui.
L’équipement de nettoyage des soudures SURFOXMC
de WALTER élimine rapidement, facilement et à peu de
frais la teinte thermique des zones affectées par la chaleur
sur l’acier inoxydable et l’aluminium tout en passivant
complètement la surface en acier inoxydable.
Avant de commencer, veuillez lire attentivement le manuel
d’utilisation de SURFOX car nous vous guiderons pas à
pas dans les procédures de mise en service, d’utilisation
et d’entretien de votre nouvel équipement SURFOX. Votre
nouvelle machine SURFOX a été conçue pour résister aux
exigences élevées de l’utilisation industrielle.
Cependant, comme tout équipement électrique, il faut
toujours faire preuve de prudence et de sécurité lors de
l’utilisation et de l’entretien de l’appareil.
le maintien de cet investissement précieux.Avec un
entretien et une maintenance appropriés, votre équipement
SURFOX vous assurera des années de service fiable.
Pour en savoir plus sur les autres produits
WALTER, visitez notre site Web : walter.com.
Fonctionnement
La machine SURFOX travaille par un procédé
électrochimique pour nettoyer et passiver les soudures sur
acier inoxydable. Les solutions électrolytiques SURFOX sont
à base d’acide phosphorique, approuvées pour l’industrie
alimentaire, et sont activées par uncourant électrique pour
nettoyer les soudures. Le processus ne prend que quelques
secondes sans endommager ou rayer la surface des pièces
à nettoyer.
Votre machine SURFOX peut nettoyer:
•Soudures TIG
•Soudures au plasma
•Soudures laser
•Soudures par points
•Soudures MIG (avec technologie Pulse)
Les bases de la passivation :
•Le nettoyage des soudures n’est pas seulement
à des fins esthétiques, mais surtout pour la passivation.
•La passivation est le traitement des surfaces en acier
inoxydable pour éliminer les contaminants et favoriser la
formation d’une couche épaisse et durable d’oxyde de
chrome protecteur.
•Cette couche passive assure la résistance à la corrosion
de l’acier inoxydable.
•Si la passivation n’est pas effectuée correctement, l’acier
inoxydable et les zones affectées par la chaleur peuvent
commencer à rouiller.
Mode d’emploi SURFOX TURBO 15

Consignes de sécurité
Consignes de sécurité
Les machines de nettoyage des soudures WALTER sont fabriquées
conformément aux normes applicables en matière de fabrication, de
performance et de sécurité des produits industriels.
AVERTISSEMENT : Lors de l’utilisation de ces machines, des
précautions de sécurité de base doivent toujours être observées
pour réduire les risques de fire, de chocs électriques et de blessures
corporelles.
Avant d’utiliser cette machine, lisez attentivement toutes les instructions
de sécurité et d’utilisation et conservez ce manuel d’utilisation pour
référence ultérieure.
1. Lisez ce manuel du propriétaire pour vous familiariser avec le
fonctionnement de l’appareil, ses caractéristiques particulières, ses
applications et ses limites.
2. Cet appareil est équipé d’un cordon d’alimentation à
3 conducteurs et d’une fiche électrique à 3 broches,
il doit être connecté à une prise de courant reliée à la terre.
3. Prévoyez un dégagement d’au moins 8 po autour de l’appareil pour
garder toutes les ouvertures d’aération dégagées de tout obstacle.
Un écoulement d’air libre à travers les ouvertures de ventilation est
nécessaire pour éviter la surchauffe de l’appareil.
4. Garder la zone de travail propre et bien éclairée. Un environnement
encombré invite aux accidents. Enlever tout matériau qui pourrait
s’enammer sous l’effet d’étincelles. Ne pas utiliser cet outil en
présence de liquides ou de gaz inammables. Garder les poignées
propres, sèches et exemptes de solution de nettoyage, d’huile et de
graisse. Ne pas utiliser sous la pluie, dans des endroits humides ou
mouillés.
5. Tenez les enfants et les autres personnes à distance de sécurité
du lieu de travail. Assurez-vous que personne n’est sous vos pieds
lorsque vous
travaillez en hauteur. Ne laissez pas les personnes
de unqualified manipuler cette machine.
6. Portez toujours des vêtements et des équipements
de sécurité appropriés, tels que des gants, une combinaison, des
chaussures de sécurité, des gants résistant aux produits chimiques,
etc. appropriés et approuvés pour la sécurité.
7. Portez toujours des lunettes de sécurité approuvées.
8. Pendant le processus de nettoyage, la pointe de la baguette et la
pièce à travailler peuvent atteindre des températures très élevées,
laisser refroidir avant d’entrer en contact avec la peau exposée.
9. Éviter d’inhaler les vapeurs, utiliser uniquement
dans des endroits bien aérés. Utiliser un respirateur, si nécessaire.
10. Toutes les décharges électriques peuvent être potentiellement
dangereuses.
11. Si vous rencontrez un problème électrique, ne pas
utiliser l’appareil jusqu’à ce que le personnel de qualified ait inspecté
l’équipement.
12. Ne jamais faire fonctionner l’appareil sans son capot de protection.
13. Restez vigilant en tout temps lorsque vous manipulez cet appareil.
Faites attention à ce que vous faites. Faites preuve de bon sens.
Ne pas utiliser l’outil lorsque vous êtes fatigué. Ne le laissez jamais
fonctionner sans surveillance.
14. Assurez-vous que l’interrupteur est en position OFF avant de
brancher ou de déplacer l’appareil pour éviter tout démarrage
involontaire.
15. Tenez la baguette firmly. N’en faites pas trop, maintenez en tout
temps un bon équilibre et un bon pied.
16. Avant l’utilisation, toutes les pièces doivent être soigneusement
examinées afin de éterminer si l’appareil fonctionne correctement et
s’il remplit sa fonction prévue.
17. Les pièces endommagées ou défectueuses doivent être
correctement réparées ou remplacées par un centre de service
d’usine WALTER ou un centre de service agréé WALTER.
18. Ne pas utiliser l’appareil si l’interrupteur ne s’allume pas et ne
s’éteint pas.
19. Utilisez uniquement les accessoires recommandés pour ce système.
Toujours vérifier les accessoires avant de commencer à travailler et
ne pas les utiliser s’ils sont endommagés.
20. ATTENTION : La solution de nettoyage des soudures électrolytiques
WALTER SURFOX contient de l’acide phosphorique et peut causer
des brûlures si elle n’est pas manipulée correctement. Éviter le
contact avec la peau. Premiers soins Laver la zone affectée avec de
l’eau. Contact avec les yeux Rincer à l’eau pendant 15 minutes en
soulevant les paupières de temps en temps. Consulter un médecin
si nécessaire. L’ingestion NE PAS faire vomir. Rincer la bouche,
boire beaucoup d’eau et consulter un médecin. Consulter la fiche
technique du produit WALTER pour obtenir des informations
complètes sur les données de sécurité.
21. N’utilisez que des solutions de nettoyage des soudures
électrolytiques WALTER SURFOX avec cet appareil et ne le
mélangez JAMAIS avec d’autres produits.
22. Conserver les solutions dans leur contenant d’origine et dans un
endroit sûr, hors de portée des enfants et des autres personnes
(unqualified). Garder le contenu du contenant propre. Ne pas
réutiliser les solutions de nettoyage électrolytiques SURFOX.
23. Ne touchez pas la pointe de la baguette ou la pièce de travail
pendant le travail ou immédiatement après l’utilisation, elles
peuvent être extrêmement chaudes et provoquer de graves brûlures.
24. N’abusez pas du cordon d’alimentation. Ne tirez ou ne soulevez
jamaiscet appareil par son cordon d’alimentation pour le débrancher
de la prise de courant. Tenir le cordon à l’écart de la chaleur, de
l’huile et des arêtes vives.
Inspectez périodiquement le cordon d’alimentation, s’il est
endommagé, faites-le remplacer par un centre de service d’usine
WALTER ou un centre de service agréé WALTER.
25. Lorsqu’il n’est pas utilisé, éteignez et débranchez le cordon
électrique et le tuyau d’air. Il doit également rester débranché lors du
remplacement des tampons de nettoyage et autres accessoires, lors
de l’entretien et avant toute réparation.
26. Rangez l’appareil dans un endroit sec et sûr, hors de la portée des
enfants et des autres personnes (unqualified).
16

Contrôles de l’équipement
Pictogrammes du panneau de contrôle
Ampérage
Avant de raccorder cet appareil, vérifiez que l’ampérage indiqué
sur la plaque signalétique est le même que celui de l’alimentation
électrique.
L’utilisation de cet appareil sur un ampérage autre que specified
sur sa plaque signalétique peut entraîner des blessures
corporelles pour l’utilisateur et endommager l’appareil.
Entretien préventif
Après utilisation, laisser refroidir l’embout et retirer le tampon
nettoyant. Neutraliser avec du liquide Surfox-N ou FT-100 et rincer
à l’eau et sécher le tampon nettoyant et l’embout de la lance.
Nettoyez la poussière et les dépôts de saleté à l’extérieur de
l’appareil. Gardez toutes les ouvertures de ventilation libres de
toute obstruction. Nettoyez le cordon d’alimentation pour
prévenir la détérioration et vérifier que le cordon et la fiche ne sont
pas endommagés.
Remarque : Les cordons endommagés doivent être remplacés
immédiatement par le personnel de qualified uniquement. Se
reporter à la liste des pièces de rechange pour connaître le
numéro de référence.
Transport
Avant de transporter la machine, retirer la cartouche de
solution électrolytique et s’assurer que toutes les conduites
de raccordement sont débranchées. La machine doit être
soigneusement emballée dans un emballage
contenant approprié et bien protégé. WALTER ne sera pas tenu
responsable des dommages résultant d’une fuite de solution de
nettoyage ou d’une manipulation brutale.
Stockage
Si la machine doit être stockée pendant un certain temps, la
cartouche de solution et le tampon de nettoyage doivent être
enlevés (neutralisés, rincés et éliminés) et l’insert neutralisé,
rincé et séché. Stocker dans un endroit sec et sûr pour éviter tout
dommage, en particulier sur les composants électroniques.
Élimination des déchets
Éliminer les déchets résiduels conformément aux règlements
fédéraux, provinciaux, provinciaux et locaux en matière
d’environnement. Consulter la fiche signalétique WALTER des
solutions de nettoyage électrolytique SURFOX.
Rallonge électrique
Lorsqu’un e rallonge est nécessair e, utilisez un fil de taille 14
(AWG) jusqu’à 15 mètres (50 pieds) et de taille 12 (AWG) de 50 à
100. pieds (15 à 30 mètres).
Sortie pour
Baguette
Turbo
Sortie pour
connecteur
de mise à la
terre
Tampon
Mode d’emploi SURFOX TURBO 17
Brosse

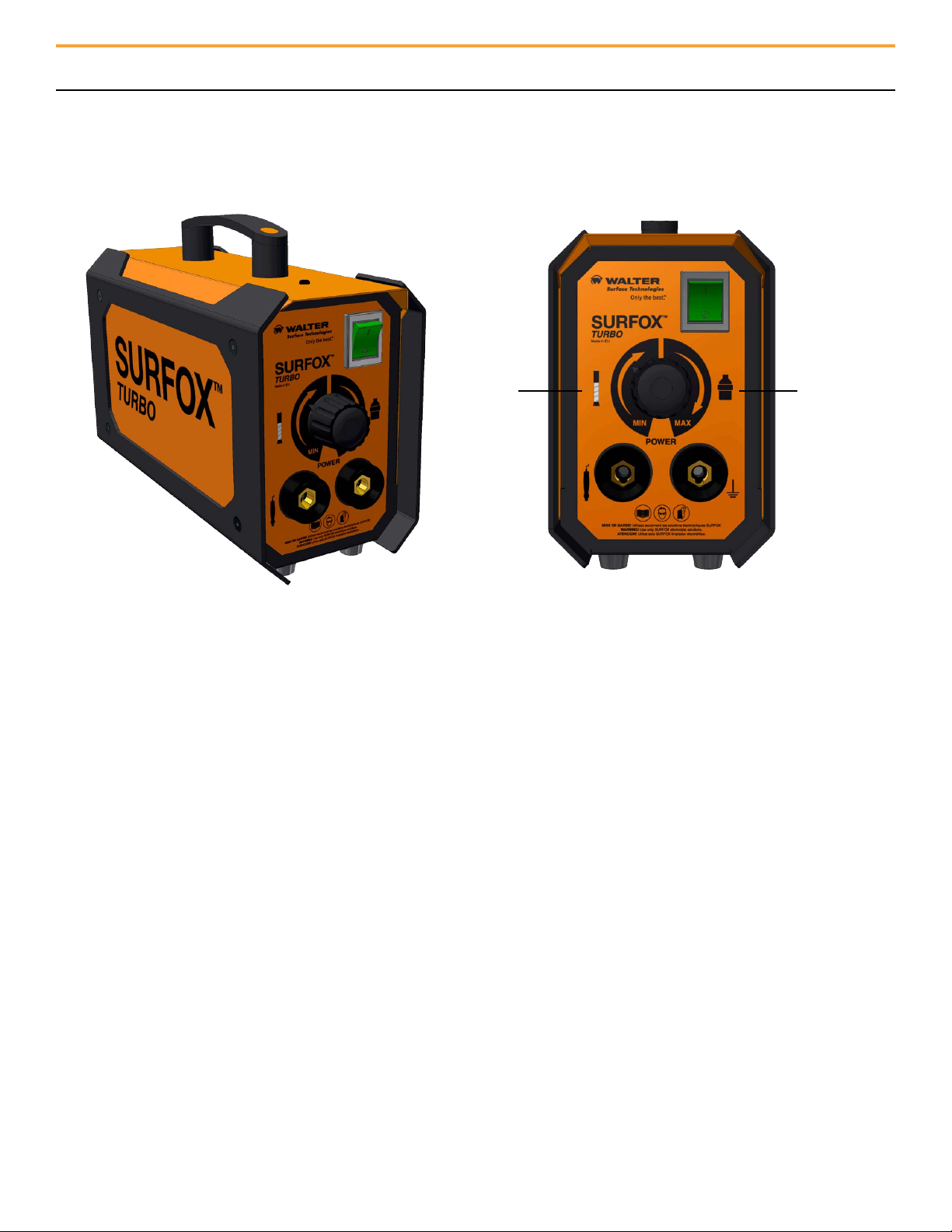

Vue avant de la machine
Vue avant de la machine
Interrupteur
Connecteur de
mise à la terre
Connecteur de câble
d’alimentation pour
baguette turbo
Sélecteur
d’application et de
puissance
NETTOYAGE ÉLECTROCHIMIQUE : Sélectionner le nettoyage à la brosse lors de l’utilisation de la brosse. Choisir le
nettoyage avec tampon lors de l’utilisation du tampon en tungstène et du tampon à conductivité élevée. Commencez toujours au niveau
de puissance MIN.
18
TamponBrosse

Procédure de mise en service
Procédure de mise en service
A) Mode d’emploi
1. Placez l’appareil sur une surface plane et stable, dans
un endroit bien ventilé où vous allez travailler.
2. Raccordez le câble de mise à la terre au connecteur
de mise à la terre et fixez la pince de mise à la terre à
la pièce à usiner.
3. Branchez le câble d’alimentation au connecteur
d’alimentation.
4. Monter l’insert et le tampon de nettoyage ou la brosse.
Les tampons nettoyants SURFOX sont fabriqués à partir
de polymères très résistants à la chaleur pour une durée
de vie plus longue. Le tampon de nettoyage doitêtre
remplacé régulièrement.
Remarque : N’utilisez jamais l’insert de baguette sans
un tampon de nettoyage monté. Si le patin doit être
remplacé pendant le travail, veuillez observer ce
qui suit :
• Pendantleprocessusdenettoyage,l’extrémitéde
la baguette et le travail
peut atteindre des températures très élevées.
Avant de remplacer un tampon de nettoyage
usé ou une brosse, éteindre l’appareil et le
débrancher de l’alimentation électrique, laisser
refroidir l’extrémité de la lance. Le port de gants
de protection est recommandé.
5. Verser la solution électrolytique SURFOX dans le
récipient prévu à cet effet.
6. Lorsque l’interrupteur est en position OFF, branchez
l’appareil à une alimentation électrique appropriée,
comme décrit à la section AMPERATIFS.
7. Basculer l’interrupteur sur la position ON.
8. Sélectionner le bon réglage.
Sélectionner le nettoyage à la brosse lors de l’utilisation
de la brosse à charbon fiber Choisir le nettoyage avec
tampon lors de l’utilisation du tampon en tungstène et
du tampon à conductivité élevée. Commencez toujours
au niveau de puissance MIN.
9. S’assurer que le tampon ou la brosse de nettoyage est
saturé avec la solution électrolytique SURFOX avant
de commencer à travailler. Si le tampon ou la brosse
de nettoyage est trop sec, il s’usera prématurément.
Commencez à travailler lorsque la solution s’écoule du
tampon de nettoyage ou de la brosse.
Ne pas presser fort, laisser le processus
électrochimique faire le travail. Le tampon de nettoyage
est un pont entre la machine et la soudure. N’utilisez
pas le tampon de nettoyage comme un tampon abrasif
et ne frottez pas. Cela raccourcira la durée de vie de la
serviette.
10. Une fois terminé, placez la baguette dans le support et
éteignez l’appareil.
Mode d’emploi SURFOX TURBO 19
Tampon
Brosse

Mise en service Procedure Neutralisation
Neutralisation
B) Montage des tampons de
nettoyage
Serrer et insérer
l’anneau de serrage
Insérer le tampon
de nettoyage
Presser dans
la pointe de la
baguette
Retirer l’embout avec le patin
installé
Le liquide SURFOX-N ou liquide FT 100 est un nettoyant
et neutralisant spécialement formulé pour les solutions
électrolytiques SURFOX. C’est une formule puissante prête à
l’emploi qui ne laisse aucun résidu, non toxique, sans solvant,
à base d’eau et biodégradable.
Mode d’emploi pour le nettoyage et la
neutralisation des solutions de nettoyage
électrolytiques SURFOX :
1. Enlever tout excès de solution d’électrolyte SURFOX à
l’aide d’un chiffon doux et propre.
2. Vaporiser SURFOX-N liquide ou FT-100 sur la surface.
3. Essuyer avec un chiffon SURFOX POWERCLOTH.
Pour plus d’informations sur ce produit, reportez-vous à la
fiche produit.
AVERTISSEMENT ! Lorsque vous utilisez SURFOX TURBO,
assurez-vous d’essuyer tout excédent de surface et de
nettoyer/neutraliser pour éviter les résidus de sel.
Nettoyer la soudure à l’aide de
la machine SURFOX TURBO et
des solutions électrolytiques SURFOX. Ne travaillez que 2
pieds à la fois.
Remarque : le tampon/la brosse de nettoyage doit rester
humide et ne pas dégoutter.
1. Après le nettoyage de la soudure, utilisez un chiffon propre
ou un essuie-tout et essuyez la zone affectée à l’aide
d’une raclette de gauche à droite. Jetez ensuite le chiffon
ou l’essuie-tout.
2. Après avoir nettoyé la soudure avec la machine de
nettoyage de soudure SURFOX TURBO, la solution
d’électrolyte doit être nettoyée et neutralisée.
1. Pulvériser le liquide SURFOX-N ou le nettoyant et
neutralisant FT-100 sur la zone affectée. Laisser reposer
15 secondes sur la surface.
2. Utilisez un SURFOX POWERCLOTH et essuyez la zone
affectée à l’aide d’une raclette de gauche à droite.
Remarque : si la solution électrolytique SURFOX-T n’est
pas neutralisée ou neutralisée correctement, la surface de la
solution électrolytique se trouble, s’altère et s’altère.
Électrolyte SURFOX :
démangeaisons dues à
une neutralisation et à un
rinçage nonpropres.
20
