Webasto 60 Series User manual

07/2012
3394996A
Top Mount / Flush mount
Ersatzteilliste
Spare Parts List
Liste de pièces détachées
Marine Roof 60 Series
Marinedach 60er Serie
Toit ouvrant Marine Série 60

© 2012 Webasto Thermo & Comfort SE 2
1
2
3
4
5
Chapter / Kapitel /
Chapitre
Part group / Teilegruppe / Groupe
des composants
Page / Seite /
Page Position of serial number
1 Panel / Paneel / Panneau 4
2 Frame / Rahmen / Cadre 5
3Rear Rails / Hintere Schienen /
Rails d’aréte ** 6
4 Motor Assy / Motor / Moteur 7
5Mechanism / Mechanismus /
Mécanisme* 8-9
* Serial number required / Seriennummer erforderlich / Numéro de série requis
** Serial number and colour required / Seriennummer und Farbe erforderlich / Numéro de série et coleur requis

© 2012 Webasto Thermo & Comfort SE 3
Webasto Marine Roof 60 Series
EN
How to use this spare parts list:
Webasto manufactures roofs according to customer specications (e.g. shape and dimensions of the
frame). This spare part manual shows a generic roof. There are no pre-assembled sets; each part of a
component must be ordered individually. Quantities mentioned in the list are the number of parts used
in the part group. Spare parts made according to customer specications are marked with * . To ensure
supply of the correct spare parts, the serial number of the roof must be specied in your order. For some
boats, a specic, additional sheet is available. Please check the Webasto dealer portal http://dealers.
webasto.com for the latest information.
DE
So gebrauchen Sie diese Ersatzteilliste:
Webasto produziert Dächer auf Basis von Kundenspezikationen (z.B. Rahmenform und - Abmessun-
gen Diese Ersatzteilliste zeigt die Basisversion eines Daches. Es gibt keine vormontierten Baugruppen;
jedes Ersatzteil muss gesondert bestellt werden. Angegebene Mengen beziehen sich auf die Gesamtan-
zahl der jeweiligen Teile innerhalb einer Baugruppe. Spezisch nach Kundenangaben produzierte
Ersatzteile sind mit einem * markiert. Um Lieferung korrekter Ersatzteile sicher zu stellen, muss die
Seriennummer des Daches bei der Bestellung angegeben werden.
Für einige Bootstypen existiert eine spezische Zusatzliste. Aktuelle Information hierzu nden Sie auf
dem Webasto Händlerportal http://dealers.webasto.com
FR
Comment utiliser cette liste de pièces de rechange:
Webasto fabrique des toits en fonction des demandes spéciques de ses clients ( à savoir leurs formes
et dimensions du cadre). Ce manuel de pièces détachées montre un toit « nu ». il n’y a pas de sets
pré-assemblés; chaque pièce du composant doit être commandée. Les quantités mentionnées dans la
liste correspondent aux nombres de pièces utilisées. Les pièces faites sur-mesure selon les spécica-
tions clients sont marquées par ce symbole *. An d’assurer la livraison des bonnes pièces détachées,
veuillez spécier le numéro de série du toit dans votre commande. Pour certains bateaux, une che
additionnelle est disponible. Veuillez consulter le portail des distributeurs Webasto pour connaître les
informations les plus récentes : http://dealers.webasto.com
Seriennummer
Serial number
Numéro de série

© 2012 Webasto Thermo & Comfort SE 4

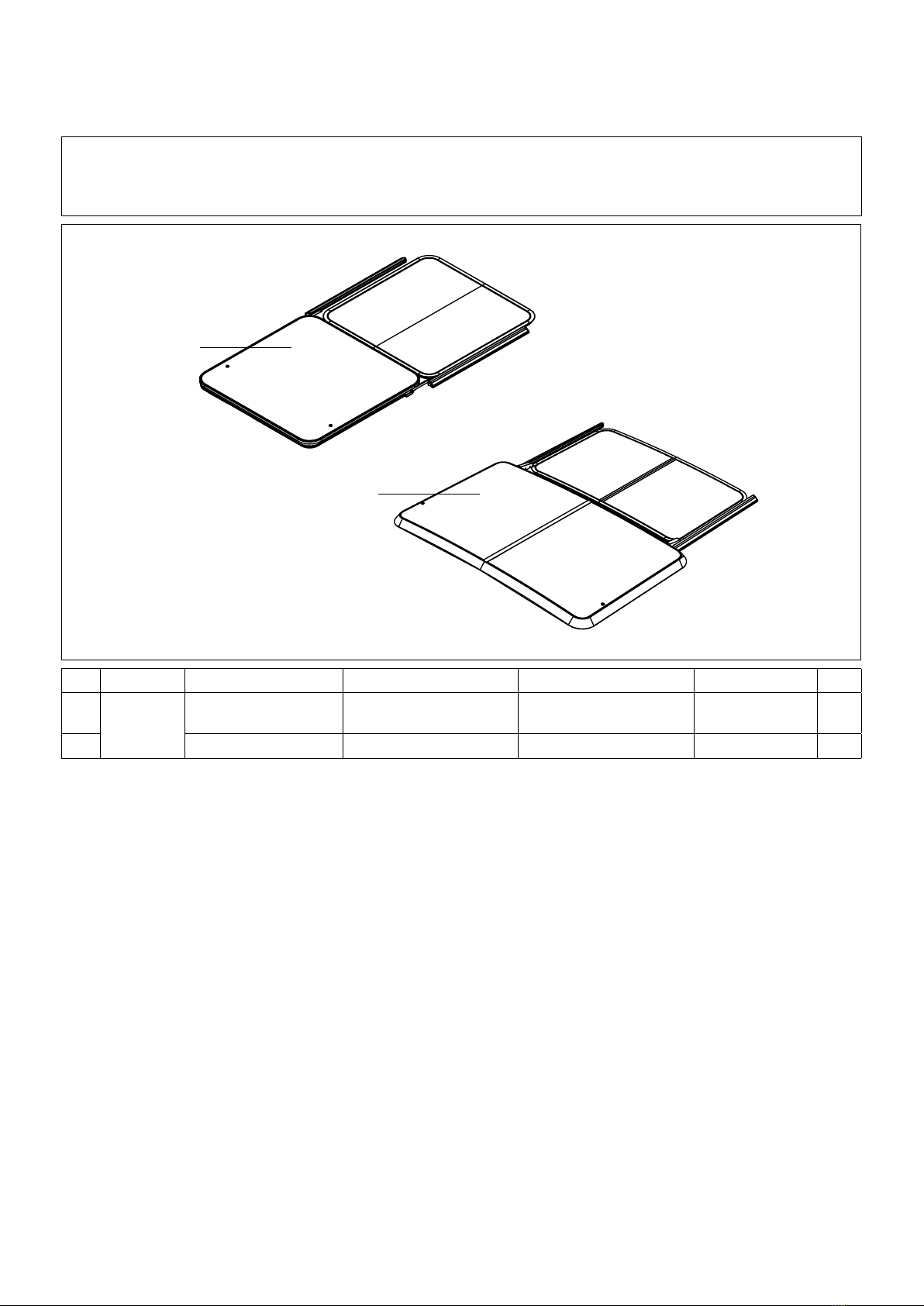

Pos # Description Beschreibung Désignation Specifics Qty.
101 ==> page /
Seite 3
Panel assy Flush mount Glasdeckel Flush Mount Panneau verre Flush
Mount 1
102 Panel assy Top mount Glasdeckel Top mount Panneau verre Top Mount 1
Spare Parts June 2010:
60 Series FM
Panel / Paneel / Panneau
1
101
102

© 2012 Webasto Thermo & Comfort SE 5

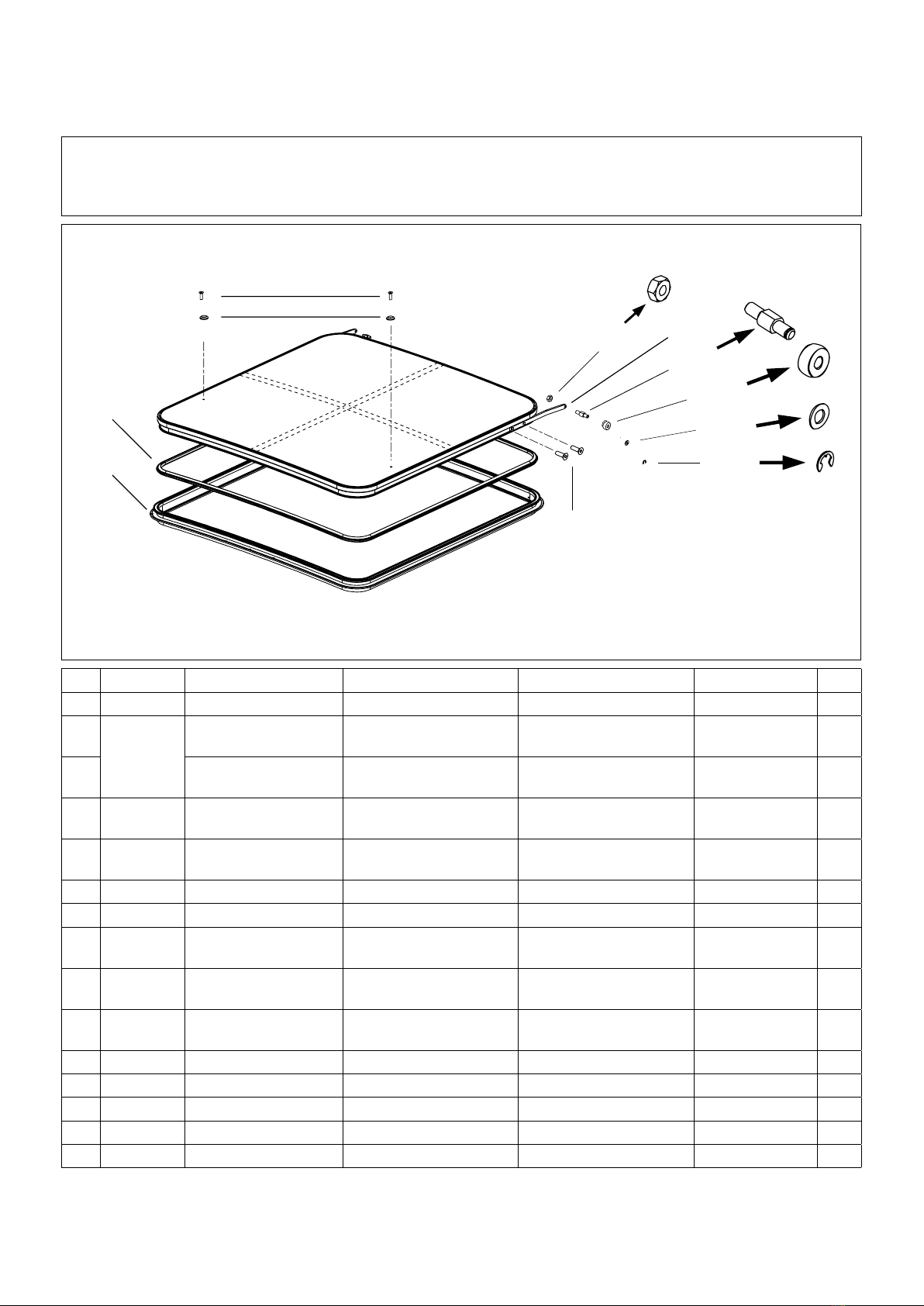

Pos # Description Beschreibung Désignation Specifics Qty.
102 3303027D Seal Dichtring Joint cadre 1
103 ==> page /
Seite 3
Top frame Top mount Oberrahmen Top mount Cadre supérieur Top
mount 1
103 Top frame Flush mount Oberrahmen Flush mount Cadre supérieur Flush
mount 1
104 3392216A Screw, countersunk
head Senk-Blechschraube Vis basse M 6x30 - A2 2
104 3392217 Bit, safety Sicherheitsstift Vis de protection for / für / pour
Pos. 3392216A 1
105 2510100A Ring, rosette Ring, Rosette Anneau, rosette Nylon 2
106 33H4077B Nut Schraubmutter Vis M8 A4 2
107 3303028C Hinge body, Top
mount Scharnier Top mount Charniére Top mount 1
107 2510028D Hinge body, left side,
Flush mount
Scharnier links Flush
mount
Charniére, gauche, Flush
mount 1
107 2510034D Hinge body, right side,
Flush mount
Scharnier rechts, Flush
mount
Charniére, droite, Flush
mount 1
108 2510029C Hinge pin Scharnierstift Broche de charniére 2
109 2510030A Roller Rad Roue 2
110 3303044A Ring, lock Verschlussring Anneau d’arrét Nylon 2
111 3303031A Circlip Rundclip Clip, circulaire E-type 2
112 3390918A Bolt, Flush mount Schraube, Flush mount Vis, Flush mount M 6x16 A4-70 4
Spare Parts June 2010:
60 Series FM
Frames / Rahmen / Cadre
2
102
103
104
105 106
108
107
109
110
111
112

© 2012 Webasto Thermo & Comfort SE 6
Pos # Description Beschreibung Désignation Specifics Qty
201 3303057B Rear rail end cap, left
side
Abdeckung hintere
Schiene, links
Couvercle pour rail ar-
riére, gauche 2
202 3303058B Rear rail end cap, right
side
Abdeckung hintere
Schiene, rechts
Couvercle pour rail ar-
riére, droite 2
203 3390510A Rear rail cover set Abdeckungsset Schiene
Rückseite
Set couvercle pour rail,
envers Teflon 1
204 3303036C Rear rail left side Schiene Rückseite links Rail, revers, face gauche L = 950 mm 2
204 ==> page /
Seite 3 Rear rail right side Schiene Rückseite rechts Rail, revers, face droite
205 3303091A Set hexagon screws Set Hexagonschrauben Set de vis hexagon M4x6 A4 4
201
205
204
203
202
205
Spare Parts June 2010:
60 Series FM
Rear rails / Hintere Schienen
/ Rails d’arréte 3

© 2012 Webasto Thermo & Comfort SE 7
Pos # Description Beschreibung Désignation Specifics Qty
301 3392349C Motor beam Motorabdeckung Couvercle moteur 1
302 3303039D Motor beam Motorabdeckung Couvercle moteur 1
302 3303047F Drive tube left side Führungsrohr links Tube de guidage, gauche 1
303 ==> page /
Seite 3 Drive tube right side Führungsrohr rechts Tube de guidage, droite 1
304 3303049B Return tube Führungsrohr Rücklauf Tube de guidage, retour 2
305 2510122A Motor cover* Motorabdeckung * Couvercle moteur* 1
306 2210224C Tube plates, complete Abdeckung, komplett Couvercle, complete 1
307 2226114A. Motor Motor Moteur MD4 S10 E-drive 1
308 ==> page /
Seite 3 SCU MD IV coated SCU MD IV, lackiert SCU MD IV, verni 1
* Delivered in standard length; to be adjusted as required / Geliefert in Standardlänge; auf erforderliche Länge anpassen /
Délivée avec longueur standard; adapter comme requis
306
301
307
308
305
304
303
302
Spare Parts June 2010:
60 Series FM
Motor Assy / Moteur /
Motor 4

© 2012 Webasto Thermo & Comfort SE 8
405
404
401
418
416
417
402
403
410
407
406
412
409
408
411
414
413
415

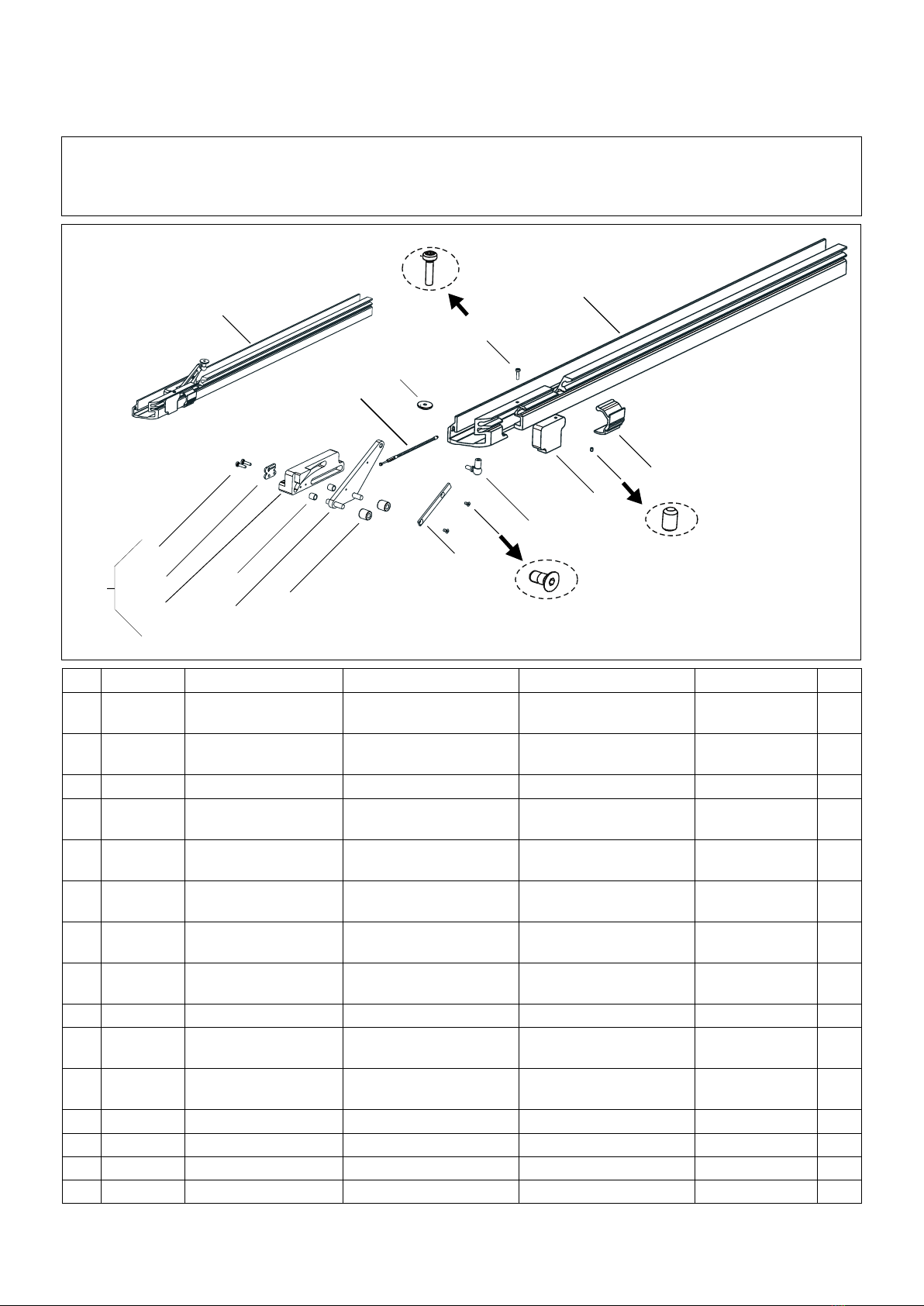

Pos # Description Bezeichnung Désignation Specifics Qty.
401 3399001 Mechanism assy left
side Mechanismus, links Méchanisme, gauche 1
401 3399002 Mechanism assy right
side Mechanismus, rechts Méchanisme, droite 1
402 3303101A Screw delta PT Deltaschraube PT Vis Delta PT PT 4x16 A2 4
403 3303052C Drive cable holder Halter Antriebskabel Support pour câble pro-
pulseur 2
404 3303007E Driving slide left side Antriebsblock, links Bloc d’entraînement,
gauche 1
404 3303008E Driving slide right side Antriebsblock, rechts Bloc d’entraînement
gauche, droite 1
405 3303005B Driving slide assy left
side
Antriebsblock Zusam-
menbau, links
Assemblage bloc
d’entraînement, gauche 1
405 3303006B Driving slide assy right
side
Antriebsblock
Zusammenbau, rechts
Assemblage bloc
d’entraînement, droite 1
406 3303060A Bearing Aufnahme Goujon Teflon 4
407 3303012B Lever assy left side Hebel Zusammenbau
links Lever assemblage, gauche 1
407 3303013B Lever assy right side Hebel Zusammenbau
rechts Lever assemblage, droite 1
408 2510041B Wheel Rad Roue 4
409 3303015B Sliding plate Gleitplatte Liston de glisse 2
410 3303061A Screw, countersunk Senk-Blechschraube Vis basse M4x8 4
411 3390480A Angular point Eckverbindung Connexion d’angle 2
Spare Parts June 2010:
60 Series FM
Mechanism / Mechanismus /
Mécanisme 5

© 2012 Webasto Thermo & Comfort SE 9
405
404
401
418
416
417
402
403
410
407
406
412
409
408
411
414
413
415
Spare Parts June 2010:
60 Series FM
Mechanism / Mechanismus /
Mécanisme 5
Pos # Description Bezeichnung Désignation Specifics Qty.
412 3303021B Locator left side Locator links gauche 1
412 3303022B Locator right side Locator rechts droite 1
413 3303091A Set Hexagon screws Satz Hexagonschrauben Set de vis Hexagon M 4x6 - A4 18
414 3303038A Guide attachment
profile Verbindungsprofil Profile de connexion 2
415 ==> page /
Seite 3
Guide left side Schiene links Rails gauche 1
415 Guide right side Schiene rechts Rails droite 1
416 3303101A Screw delta PT Deltaschraube PT Vis delta PT PT 4x16 - A2 2
417 2510110A Mounting flange Trennscheibe Rondelle 2
418 3303046C Drive cable with flock Antriebskabel mit Stippe Câble propulseur 2
